Армирование кирпичных стен кладочной сеткой

Армирование кирпичных стен кладочной сеткой

Кирпич по-прежнему остается одним из наиболее востребованных материалов в муниципальном и частном строительстве. Этот прочный стройматериал способен выдерживать существенные нагрузки, однако в уязвимых местах рекомендуется выполнять армирование кирпичной кладки. В результате закладки в кирпичную кладку армирующих элементов:

• нагрузка распределяется равномерно;
• увеличивается несущая способность конструкции;
• предотвращается расслоение кладки.

Армирующие материалы для кирпичной кладки

Сегодня промышленностью выпускаются различные материалы и элементы для армирования кирпичной кладки, соответствующие действующим ГОСТам и СНИПам: кладочная сетка, специальные арматурные штанги, хомуты, перемычки и др. Все они выполняются из качественной стали.

Укладываются армирующие элементы в раствор. Это защищает их от воздействия окружающей среды, замедляя процессы коррозии и обеспечивая прочность и надежность конструкции на протяжении всего срока ее эксплуатации.

Кладочная сетка — наиболее часто применяемый в кирпичном строительстве армирующий материал.

Особенности кладочной сетки для кирпича

Металлическая кладочная сетка — это сварная сетка из углеродистой или низколегированной стали, выпускаемая согласно требованиям ГОСТ Р 57265-2016 и ГОСТ 23279-2012. Рифленая поверхность проволок арматурного типа ВР1 обеспечивает хорошее сцепление сетки с кладочным раствором. Для повышения антикоррозионной стойкости на сетки наносится цинковое или полимерное покрытие.

Для армирования кирпичной кладки используются сетки из проволоки диаметром 3–6 мм и стороной ячейки от 2,5 до 7,5 см.

Когда армирование кирпичной кладки необходимо

Кладочная сетка при возведении кирпичных построек обязательно применяется в следующих случаях:

• когда стены возводятся из материалов с разными механическими характеристиками, например, стены из шлакоблока облицовывают керамическим или клинкерным кирпичом;
• при возведении широких стен высотных здания, когда толщина кладочного ряда составляет два и более кирпичей;
• при строительстве из облегченного кирпича с пустотами;
• при возведении кирпичных зданий в условиях низких температур.

Особенности монтажа кладочной сетки

СП № 15.13330.2012 рекомендует укладывать армирующую сетку не реже чем через 5 рядов. В малоэтажном строительстве обычно армирование выполняют через 3 ряда кирпичей. Толщина раствора, выкладываемого на кирпичный ряд, обычно не более 15 мм.

Выбирая сетку, нужно учесть размер ячейки, чтобы по бокам полотна не образовались обрезки поперечных проволок длиной более 5–7 мм. Кладка небольших зданий армируется сеткой с ячейками 2,5–3 см из проволоки диаметром до 4 мм. Ширина ленты армирующей сетки должна быть на 5–10 мм меньше толщины стены, чтобы кладочный раствор полностью закрывал металл, защищая его от осадков.

Кладочная сетка для кирпича

Содержание

• Что представляет собой кладочная сетка для кирпича
• Что дает использование кладочной сетки
  • Случаи обязательного использования кладочной сетки
  • Способы укладки сетки
• Заключение

Возведение стен из кирпича и камня до сих пор остается наиболее сложным и трудоемким видом работ в строительстве зданий. От каменщика и мастера требуется не только обеспечить правильную геометрию кладки, но и обеспечить правильное усиление стен с помощью различных вспомогательных технологических приемов. Одним из таких приемов является использование кладочных сеток для кирпичной кладки.

Что представляет собой кладочная сетка для кирпича

В зависимости от используемых марок кирпича и кладочного раствора, для усиления стены, перевязки и предотвращения ползучести раствора могут применяться кладочные сетки в виде полотнищ и лент, отличающиеся материалом и исполнением:

• Стальные кладочные сетки из холоднокатаной низколегированной или углеродистой арматурной стали Ст3Кп и ее аналогов, ГОСТ5781-82, классом А1(А240)-А3(А400), для особых видов армирования используют сетки из стали 30Х2Г2Т, 22Х2Г2АЮ;
• Термоупрочненные сеточные материалы, из проволоки и арматуры класса с полимерным и цинковым покрытием. Особо прочные сетчатые листы и полотна из углеродистой стали выполняются с накаткой на поверхности проволоки особого рельефа, усиливающего сцепление с кладочным раствором;
• Композитные сетки на основе стекловолокна и эпоксидного или полиэфирного связующего.
  Такие сетки широко используют для усиления кладочных растворов и рядов из газобетона, пеноблока.

За счет более высокого модуля упругости и прочности сетка из стекловолокна получается намного тоньше и легче, при этом высокая коррозионная стойкость композитного материала позволяет работать с практически любыми марками кладочного раствора.

Важно! В отличие от стальной прутковой арматуры, качество армирования рядов кладочной сеткой в значительной степени зависит от квалификации каменщика, его умения связывать отдельные сегменты и ленты в одно полотно, и способ, которым он клал сетку в раствор.

Диаметр проволоки, используемой для изготовления кладочных сеток, колеблется от 3 до 6 мм, размер окна может составлять от 25 до 75 мм.

Что дает использование кладочной сетки

Использование кладочной сетки для усиления стен зачастую является вынужденной мерой, направленной на усиление механической прочности и жесткости кладки в тех случаях, когда увеличить прочность другими способами невозможно. Главным препятствием широкого использования кладочных сеток является увеличение стоимости возведения здания и зависимость получаемого эффекта усиления от квалификации каменщика.

Случаи обязательного использования кладочной сетки

Кладочную сетку при возведении построек из кирпича обязательно используют в следующих ситуациях:

1. При возведении двух стен из кирпича или камня с различными механическими характеристиками, усадкой и ползучестью кладочного раствора. Например, выкладываемые стены из шлакоблока параллельно и одновременно облицовывают клинкерным или керамическим кирпичом;

2. В условиях использования кирпича или камня с относительно слабыми характеристиками жесткости и прочности. Например, при выкладке зданий из газобетона или арболита использование кладочной сетки является единственным способом, позволяющим сохранить правильную геометрию коробки;
3. При возведении тяжелых и широких стен высотных зданий, толщиной кладочного ряда в два и более кирпича. В таких условиях из-за огромного давления раствор может выдавливаться в вертикальные и горизонтальные пустоты, что существенно снижает прочность стены и может привести к искажению геометрии поверхности;
4. Если строительство выполняется из облегченного блока с большим количеством пустот. В этом случае проволока позволяет предупредить уход бетонного раствора в толщу кирпича;
5. При возведении зданий из кирпича в условиях низких температур, когда скорость схватывания и набора прочности раствором крайне низкая, а темпы возведения стен достаточно высокие.

В каждом конкретном случае решение об использовании армирования, его размеры, и через сколько рядов кирпича требуется класть кладочную сетку, принимается мастером участка. В своде правил № 15.13330.2012 оговорено кладочную сетку рекомендуется использовать не реже чем через каждые пять рядов. Для малоэтажного строительства чаще всего армирование выполняется через три ряда кирпичей.

Поставляется армирующий сеточный материал в бухтах или в виде готовых лент или листов, нарезанных под размер толщины стены.

Полоски сетки из арматурного прутка до 6 мм предварительно выкатывают на ровной площадке, чтобы снять изгибающие деформации и получить ровный горизонтальный лист. Полотно из более толстой арматуры, толщиной 6-8 мм, нарезают листами и полотнищами еще на участке подготовки производства и привозят к месту использования в готовом виде.

Чтобы облегчить работу с сеточным полотном и исключить пересортицу, разные по прочности и толщине арматуры маркируют красками специальных расцветок.

Способы укладки сетки

Особенно часто используется армирование цокольной части стен здания и верхних рядов коробки. При обустройстве армирующего пояса уложенную сетку между рядами кирпича можно связывать с сеточным полотном, уложенным на вертикальной поверхности. Для армирования кладки небольших зданий, домашних построек применяют армирующую сетку с размером ячейки в 25-30 мм и толщиной арматуры до 4 мм. Лучше всего подходит мягкая низкоуглеродистая сталь с оцинкованной поверхностью.

Толщина выкладываемого на кирпичный ряд раствора редко превышает 15 мм, поэтому до укладки сеточного армирующего полотна или ленты материал предварительно раскладывают на стенке, для того чтобы определить степень прилегания к камню, при необходимости подгибают и выравнивают. Если этого не сделать, после выкладки раствора проволока может «вынырнуть» из цементного связующего, и часть арматуры окажется несвязанной бетоном.

При выборе сетки важно правильно учесть размер ячейки полотна, чтобы по бокам не получались обрезки поперечных проволок длиннее 5-7 мм. При обрезании армирующего материала ширину ленты принимают меньше толщины стены на 5-10 мм. Делается это для того, чтобы металл полностью закрывался кладочным раствором и был защищен от дождевой воды.

Заключение

Кроме армирования кирпичных кладок, материал с успехом используется для армирования бетонных стяжек и полов, площадок и многих других бетонных поверхностей небольшой толщины. Зачастую мелкоячеистые полотна используются вместо штукатурных для укрепления и выравнивания бетонных панелей. В отдельных случаях сетчатое полотно применяется для изготовления тонких бетонных и кирпичных заборов.

• Состав и пропорции раствора для кладки кирпича
• Как сделать цветной раствор для кирпича
• Размер и вес белого силикатного кирпича
• Кирпич облицовочный силикатный

Арматурная сетка

предотвращает или уменьшает растрескивание стен

Арматурная сетка , также известная как каменная сетка, представляет собой мелкую сетку, специально разработанную для бетонных конструкций. Он обладает высокой прочностью на растяжение и хорошей прочностью, что позволяет сгибать его без повреждений. Он широко используется в армировании кирпичной и каменной кладки для предотвращения или уменьшения растрескивания. Это отличный строительный вспомогательный материал.

Категория

Наша блочная армирующая сетка делится на блочную армированную и блочную арматурную рулонную сетку по технологии производства.

Армирование блоков

Армирование блоков представляет собой панель из сварной проволочной сетки для использования в железобетоне. Он состоит из двух или более продольных проволок (основных проволок), соединенных поперечными проволоками (уточных проволок), образуя конфигурацию лестницы или фермы. В результате его можно разделить на армирование лестничной сетки и армирование ферменной сеткой.

Армирующая сетка лестничная

Арматурная сетка лестничная представляет собой разновидность сварной сетки, состоящей из нескольких параллельных продольных проволок (боковой проволоки), сваренных заподлицо с перпендикулярными поперечными проволоками и создающих вид лестницы.

Обычно он сочетает в себе блочную конструкцию, закрепленную бетоном или кирпичом, для повышения эластичности и производительности каменной кладки вертикальных стеновых работ при различных нагрузках.

Рекомендуется для многолучевых стен с полостями или незаполненными манжетными швами, так как позволяет двум шпангоутам перемещаться независимо друг от друга, но при этом переносит внеплоскостные нагрузки с наружной кладки на внутреннюю каменную стену. Поперечная проволока в центре должна использоваться для строительства железобетонной кладки, чтобы поперечная проволока не попадала в основные пространства, тем самым предотвращая их вмешательство в размещение вертикальной арматуры и цементного раствора.

Таблица 1: Спецификация арматурной сетки для лестниц

№ по каталогу	Ширина (мм)	Длина (мм)	Диаметр стержня (мм)	Материал
LMR50	50	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
LMR100	100	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
LMR150	150	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
LMR200	200	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
LMR250	250	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
ЛМРСС50	50	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)
ЛМРСС100	100	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)
ЛМРСС150	150	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)
ЛМРСС200	200	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)
ЛМРСС250	250	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)

Ферменная сетка арматурная

Ферменная сетка арматурная представляет собой вид сварной проволочной сетки, состоящей из продольных проволок, приваренных к непрерывной диагональной поперечной проволоке и образующих ферменную конструкцию. Обычно он сочетает в себе блочную конструкцию, закрепленную бетоном или кирпичом, для повышения эластичности и производительности каменной кладки вертикальных стеновых работ при различных нагрузках. Рекомендуется для одинарных стен из бетонной кладки, так как диагональные поперечные проволоки могут мешать размещению вертикальной арматурной стали и цементного раствора. Эта структурная единица допускает непрерывную деформацию вдоль каждого продольного стержня для превосходного сцепления.

Таблица 2: Спецификация арматурной сетки

№ по каталогу	Ширина (мм)	Длина (мм)	Диаметр стержня (мм)	Материал
TMR50	50	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
TMR100	100	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
ТМР150	150	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
TMR200	200	3000	3/4/5	Оцинкованный/HDG (гладкий/деформированный)
ТМРСС50	50	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)
ТМРСС100	100	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)
ТМРСС150	150	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)
ТМРСС200	200	3000	3/4/5	Нержавеющая сталь (обычная/деформированная)

Сетка рулонная арматурная для блоков

Сетка рулонная арматурная для блоков

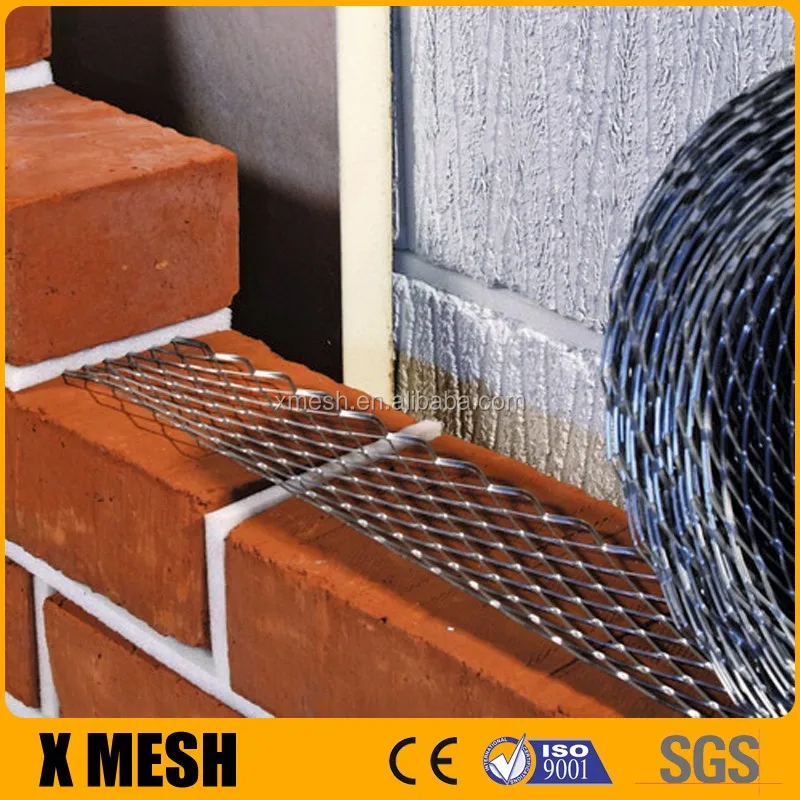

Сетка рулонная арматурная для блоков изготавливается путем штамповки и растяжения тонкого оцинкованного стального листа или листа из нержавеющей стали. Как правило, он обладает высокой прочностью на растяжение и отличной устойчивостью к изменениям давления и температуры. Кроме того, он может идеально встраиваться в слой раствора, обеспечивая дополнительную прочность и стабильность, помогая противостоять растягивающим напряжениям в местах оседания.

В основном используется в кирпичных и каменных конструкциях для предотвращения растрескивания и укрепления. Как правило, это предусмотрено в областях, где концентрируются высокие нагрузки, чтобы рассеять эти нагрузки в области с низкими нагрузками.

Таблица 3: Спецификация блочной армирующей сетки

№ по каталогу	Ширина рулона (мм)	Длина (м)	Толщина (мм)	Материал
КМГС100	100	100/150/200/300	0,35	Оцинкованная сталь
КМГС150	150	100/150/200/300		Оцинкованная сталь
КМГС200	200	100/150/200/300		Оцинкованная сталь
CMSS100	100	100/150/200/300		Нержавеющая сталь
CMSS150	150	100/150/200/300		Нержавеющая сталь
CMSS200	200	100/150/200/300		Нержавеющая сталь
Примечания Другие спецификации доступны по запросу.

Производство и контроль

Производство блочной арматуры

Производство блочной арматурной сетки

Проверка блочной арматурной сетки

Применение

Армирование лестничной сетки

Армирование ферменной сетки

Применение блочной арматурной сетки

Упаковка и отгрузка

Упаковка деревянных поддонов

Картонная упаковка

Погрузка и отгрузка 9000 5 листов сетки лестницы формы

H для строительства каменных стен, Оцинкованные после или до сварных конструкций из проволочной сетки

Конструкционная сетка армирующей лестницы изготавливается путем сварки оцинкованного стального стержня в форме буквы Н или с расчетным углом. Оцинкованные перед сваркой или оцинкованные после сварки изделия из лестничной сетки предоставляются компанией Concreate для армирования горизонтальных швов кладочной стеновой системы. В строительстве лестничная сетка закладывается в горизонтальные растворные швы каменных стен. Он состоит из двух параллельных боковых проволочных стержней с поперечными стержнями, приваренными на расстоянии 16 дюймов (400 мм) по окружности, образуя таким образом конфигурацию лестницы. Общий размер (поперечный стержень) примерно на 2 дюйма (50 мм) меньше номинальной толщины стенки.



Стандартная длина сетки	Ширина	Отделка
10’ (3,05 м)	2 дюйма (50 мм)	Без покрытия Гальваническое цинкование Горячее цинкование погружением после изготовления Нержавеющая сталь
	4 дюйма (100 мм)
	6 дюймов (150 мм)
	8 дюймов (200 мм)
	10 дюймов (250 мм)

Все изделия из лестничной сетки соответствуют:

ASTM A641 – (гальваническое цинкование)
ASTM A153 класс B2 – (горячее окунание после изготовления) 9044 3 ASTM A 82 – (Холоднотянутая стальная проволока)
Прочность на растяжение: 80 000 фунтов на квадратный дюйм; предел текучести: минимум 70 000 фунтов на квадратный дюйм; Уменьшение площади: 30 %.
