Двухскоростные электродвигатели для привода лифтов 4АМН, АН
Весь каталог – электродвигатели для привода лифтов
Общие технические характеристики лифтовых двигвтелей 4АМН, АН
Двухскоростные двигатели для привода лифтов серии 4АМН, АН мощностью от 3 до 17 кВт, выпускаются с сочетанием скоростей 4/16, 6/18, 4/24, 6/24. Лифтовые электродвигатели с ременной передачей являются специальными машинами, которые работают от преобразователя частоты. Узел подшипников рассчитан на повышение значения радиальной нагрузки ременной передачи.
Электродвигатели имеют высокие энергетические параметры, за счет применения электродвигателя с высоким КПД и отсутствия потерь на редукцию, что приводит к экономии электроэнергии более чем на 60% по сравнению с приводами традиционной конструкции. В двигателях для редукторных лебедок, работающих от преобразователя частоты, за счет использования специальной конструкции подшипникового узла, ротора и обмотки статора – обеспечивается компактность, увеличение энергетических характеристик и снижение стоимости привода в целом.
Двигатели класса нагревостойкости F , обеспечивают высокую перегрузочную способность, имеют повышенную степень защиты IP55, низкий уровень нагрева обмоток и конструктивных частей, что обеспечивается конструкцией электродвигателя без применения вентилятора.
Электродвигатели серии АН200 В6/24НЛБУ3, АН200 В6/24НЛБФУ3 это трехфазные асинхронные двухскоростные малошумные двигатели с короткозамкнутым ротором. Применяются для привода лебедок грузовых, грузопассажирских и пассажирских лифтов жилых, административных и промышленных зданий.
В электродвигателях применяются подшипники со смазкой, рассчитанной на весь ресурс работы, что снижает эксплуатационные расходы на двигатели АН.
Повышенная степень защиты , обеспечивает надежность двигателя в ходе работы и исключает вероятность попадания посторонних предметов.
Двигатели имеют лучшенные показатели на низкой скорости, значительно меньший ток в рабочем и переходном режимах и меньший перегрев обмотки.
Тип |
Степень защиты IEC 60034-5 |
Способ охлаждения |
Способ монтажа |
||
Корпус |
Коробка выводов |
ГОСТ 20459 |
IEC 60034-6 |
||
4АМН160… НЛБ |
IP10 |
IP20 |
IC01 |
IC01 |
IM3001, IM3002 |
АН200 В6/24НЛБ |
IP54 |
IP54 |
IC0141 |
IC411 |
IM3001, IM3002 |
АН200 В6/24НЛБФ |
IP54 |
IP54 |
IC0146 |
IC416 |
IM3001 |
Габаритные и присоединительные размеры электродвигателей 4АМН160, 4АМН180
Тип |
Установочные и присоединительные размеры |
Масса, кг |
||
d20 |
d24 |
d25 |
||
4АМН160 S6/18НЛБ |
300 |
350 |
250 |
115 |
4АМН160 SA4/16НЛБ |
||||
4АМН160 SB4/16НЛБ |
||||
4АМН180 SA6/18НЛБ |
350 |
400 |
300 |
120 |
Габаритные и присоединительные размеры электродвигателей для привода лифтов АН200 В6/24
Основные технические характеристики 3-х фазных асинхронных электродвигателей с короткозамкнутым ротором для привода лифтов
Номинальное напряжение электродвигателей – 380В, номинальная частота – 50Гц, класс изоляции – F.
Тип двигателя |
Мощность, кВт |
Частота вращ., об/мин |
КПД, % | Cos , коэф. мощности |
Ток при 380В, А |
I пуск, Ih |
М пуск, Н/м |
М макс в реж. двиг., Н/м |
М макс. в реж. ген., Н/м |
Шум, dBA |
Масса, кг |
4АМН160 SA4/16НЛБ |
3,55 |
1380 | 75 |
0,65 |
11,1 |
5,5 |
70-90 |
70-90 |
– |
60 |
115 |
0,88 |
330 |
30 |
0,55 |
8,1 |
2,5 |
50 |
55 |
90-110 |
|||
4АМН160 SB4/16НЛБ |
5,0 |
1380 |
79 |
0,68 |
15 |
5,0 |
97-116 |
101-122 |
– |
60 |
115 |
1,25 |
300 |
32 |
0,5 |
12 |
2,0 |
60-70 |
65,0 |
110-130 |
|||
4АМН160 S6/18НЛБ |
950 |
73 |
0,63 |
9,9 |
4,5 |
78-94,5 |
86-107,8 |
– |
55 |
115 |
|
1,0 |
280 |
– |
– |
14 |
2,0 |
63,5 |
63,5 |
86,0-107,8 |
|||
4АМН180 SA6/18НЛБ |
3,55 |
940 |
78 |
0,69 |
10 |
5,5 |
93-113 |
107,5-135 |
– |
55 |
120 |
1,18 |
283 |
– |
– |
14,5 |
2,5 |
73,5 |
73,5 |
73,5 |
|||
АН200 В6/24НЛБ АН200 В6/24НЛБФ |
6,5 |
940 |
83 |
0,76 |
15,8 |
6,0 |
175-198 |
200-220 |
200-220 |
60 |
250 |
1,6 |
212 |
36,7 |
0,41 |
16,1 |
2,0 |
150 |
150 |
150 |
255 |
Компания СпецЭлектро поможет Вам купить лифтовый двигатель по приемлемой для Вас цене.
Каталог – электродвигатели для привода лифтов
Электродвигатели для привода лифтов 5АН, 5АФ, АНП
Электродвигатели для привода лифтов 4АМН, АН
Электродвигатели для привода лифтов 4АЛ
Электродвигатели для привода дверей лифтов АИР56, АИС71
Асинхронные лифтовые двигатели с короткозамкнутым ротором. Руководство по эксплуатации
При оформлении заказа обеспечивается доставка оборудования по всей России (полный список регионов России)
Многолетний опыт работы на рынке электротехнического оборудования, сотрудничество с заводами-изготовителями, а также наличие продукции на наших складах, позволяет осуществлять покупку и доставку электрооборудования и комплектующих в кратчайшие сроки. Специалисты компании «СпецЭлектро» помогут найти оптимальное решение по техническим характеристикам, цене и времени доставки электродвигателя или оборудования для Вашей задачи. Наши специалисты подберут замену для устаревшей серии оборудования и ответят на все интересующие Вас вопросы, помогут купить электродвигатель и подходящее вам оборудование.
Купить электрооборудование с доставкой – это просто!
При покупке электрооборудования, компания обеспечит постгарантийное обслуживание
Привод лифтов от двухскоростного короткозамкнутого асинхронного двигателя
Строительные машины и оборудование, справочник
Категория:
Монтаж и эксплуатация лифтов
Публикация:
Привод лифтов от двухскоростного короткозамкнутого асинхронного двигателя
Читать далее:
Привод лифтов от двигателей постоянного тока
Привод лифтов от двухскоростного короткозамкнутого асинхронного двигателя
Отсюда следует, что номинальную скорость асинхронного двигателя можно регулировать путем изменения числа пар полюсов статора. Двигатели, в которых применяют такой способ изменения частоты вращения, называют двухскоростными, трехскоростными и т. д.
В лифтах используют двухскоростные асинхронные короткозамкну-тые двигатели с двумя независимыми обмотками на статоре, каждая из которых имеет свое число пар полюсов.
Механические характеристики одного из таких двигателей показаны на рис. 56, а. Характеристика Б получается, когда к сети подключена статорная обмотка с малым количеством полюсов, а характеристика А — статорная обмотка с большим (на рис. 56, а — в четыре раза) числом пар полюсов. Номинальная частота вращения двигателя пБ больше номинальной частоты пА во столько раз, во сколько раз число пар полюсов одной обмотки меньше числа пар полюсов другой обмотки.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
В лифтах, где использован в качестве привода двухскоростиой асинхронный двигатель, скорость движения кабины больше, чем в лифтах с односко-ростными асинхронными двигателями.

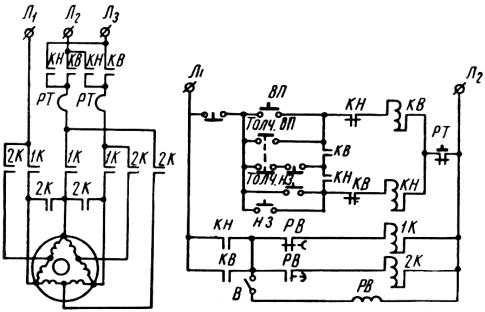

Принципиальная схема электропривода лифта с двухскоростным асинхронным двигателем приведена на рис. 56, б. Двигателем управляют с помощью четырех контакторов. Контакторы В и Н служат для изменения направления вращения двигателя, а контакторы Б и М — для подключения к сети первой статорной обмотки, когда двигатель вращается с большой скоростью, или второй статорной обмотки, когда он вращается с малой скоростью.
В рассматриваемой схеме использован двигатель с шестью парами полюсов на первой обмотке (выводы 6С1, 6С2, 6СЗ) и двадцатью четырьмя парами полюсов на второй обмотке (выводы 24С1, 24С2, 24СЗ).
Рис. 56. Двухскоростиой асинхронный двигатель: а — механические характеристики, б — схема электропривода лифта
Диаграмма скорости лифта с двухскоростным асинхронным двигателем при подъеме кабины с нижнего этажа до одного из верхних этажей показана на рис. 57 (см. также рис. 56).
Рис. 57. Диаграмма скорости лифта с двухскоростным двигателем
При подъеме пустой кабины ее замедление после переключения с обмотки большой скорости на малую меньше по сравнению с замедлением груженой кабины. Поэтому пустая кабина достигает малой скорости позже (пунктир на рис. 57), чем кабина с грузом. Это обстоятельство всегда надо иметь в виду при определении места установки этажного переключателя, который переводит двигатель с большой скорости на малую.
Для привода лифтов применяют двухскоростные асинхронные двигатели серий АС, АСМ и АСШ, большая частота вращения которых в четыре или три раза больше малой частоты вращения.
Электроприводом от двухскорост-ного асинхронного двигателя оборудуют пассажирские лифты со скоростью движения кабины до 1 м/с и грузовые лифты — до 0,5 м/с.
Рекламные предложения:
Читать далее: Привод лифтов от двигателей постоянного тока
Категория: – Монтаж и эксплуатация лифтов
Главная → Справочник → Статьи → Форум
Китайский производитель тормозных двигателей, электромагнитный двигатель с регулированием скорости, поставщик двигателей
Горячие продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Рекомендуется для вас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Популярные продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Новое поступление
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Профиль компании
{{ util.
each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
| Вид бизнеса: | Производитель/Фабрика | |
| Основные продукты: | Тормозной двигатель , Электродвигатель с электромагнитным регулированием скорости , Мотор | |
| Количество работников: | 103 | |
| Год основания: | 2012-05-07 | |
| Сертификация системы менеджмента: | ИСО 9001, ИСО 9000, ИСО 14001 | |
| Среднее время выполнения: | Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц |
О нас.
Компания по производству двигателей Zhejiang juao, Ltd расположена на улице Санцзя, цзяоцзян, Тайчжоу Чжэцзян, мы специализируемся на производстве всех видов двигателей переменного тока хорошего качества, OEM-услуги
Двигатель Zhejiang juao имеет богатый опыт работы на мировом рынке экспорта двигателей. , пользуются отличной репутацией во всем мире
Наша компания имеет зрелую систему управления и контроля качества от исследований, производства, продаж, послепродажного обслуживания и т. Д. Кроме того, у нас есть множество профессиональных инженеров, которые …
Посмотреть все
Пошлите Ваше сообщение этому продавцу
* От:
* Кому:
Мисс Лили
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете? Опубликовать запрос на поставку сейчас
Электрические асинхронные двигатели — синхронная скорость
Синхронная скорость электрического асинхронного двигателя определяется
- источником питания частотой и
- число полюсов в обмотке двигателя.
The synchronous speed can be calculated as:
n = f (2 / p) 60 (1)
where
n = shaft rotation speed (rev/min, об/мин)
f = частота электропитания (Гц, цикл/с, 1/с)
p = количество полюсов
Примечание – асинхронный двигатель никогда не достигнет своей синхронной скорости. Если бы это было так, то ротор казался бы неподвижным по отношению к вращающемуся полю статора, поскольку он вращался бы с той же скоростью. При отсутствии относительного движения между полем статора и ротора в двигателе не будет индуцироваться напряжение. Поэтому скорость асинхронного двигателя ограничивается скоростью ниже синхронной скорости, а разница между синхронной скоростью и фактической скоростью называется скольжением.
Пример – Синхронная скорость электродвигателя с двумя полюсами
На двигатель с двумя полюсами подается питание с частотой 50 Гц (1/с) .
Скорость вращения можно рассчитать как
n = (50 1/с) (2 / 2) (60 с/мин)
= 3000 об/мин (3 1/мин)
2 скорость вращения при различных частотах и числе полюсов| Скорость вращения вала – n – (rev/min, rpm) | ||||||
|---|---|---|---|---|---|---|
| Frequency – f – (Hz) | Number of poles – p – | |||||
| 2 | 4 | 6 | 8 | 10 | 12 | |
| 10 | 600 | 300 | 200 | 150 | 120 | 100 |
| 20 | 1200 | 600 | 400 | 300 | 240 | 200 |
| 30 | 1800 | 900 | 600 | 450 | 360 | 300 |
| 40 | 2400 | 1200 | 800 | 600 | 480 | 400 |
. | ||||||
