Автомат гвоздильный ав4116а: Автомат проволочно-гвоздильный одноударный АВ4116А б/у
alexxlab | 09.10.2022 | 0 | Разное
Автомат проволочно-гвоздильный одноударный АВ4116А | Станочный Мир
- Главная /
- Справочник
- КПО советское, российское, импортное – справочная информация
- КПО советское, российское, импортное – справочная информация
- Автомат проволочно-гвоздильный одноударный АВ4116А
Диаметр стержня гвоздя круглого сеч., мм: 2.0-4.2 Длина гвоздя, мм: 13-120 Производительность, шт/мин: 330-525 Номинальное усилие высадки, кН: 120 Предназначены для изготовления строи-тельных гвоздей по ГОСТ 4028-63, толевых круглых гвоздей по ГОСТ 4030-63, отделочных круглых по ГОСТ 4032-63, обойных круглых по ГОСТ 4033-63, тарных с плоской и конической головкой по ГОСТ 4034-63. Возможно изготовление гвоздей из проволоки винтового и квадратного профиля.
Технические характеристики станка АВ4116А
| Параметр | Значение |
|---|---|
| Номинальное усилие, кН | 120 |
| Наибольший диаметр гвоздя, мм | 4,2 |
| Длина гвоздя наибольшая, мм | 120 |
| Производительность, шт/мин | 525 |
| Размеры стола: ширина, длина, мм | – |
| Мощность двигателя главного движения / мощность суммарная, кВт | 5. 5 |
| Габариты, мм | 1650_2470_1150 |
| Масса, кг | 2900 |
| Начало серийного выпуска, год | |
| Завод-производитель | Хмельницкий завод КПО Пригма Пресс, ОАО |
Предлагаем купить новые или после капремонта аналоги оборудования типа Автомат проволочно-гвоздильный одноударный АВ4116А по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.
Продажа аналогов станка модели АВ4116А производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.
Гарантия на продукцию, аналогичную изделию – Автомат проволочно-гвоздильный одноударный АВ4116А составляет:
- новые станки – 12 мес.
, - после капитального ремонта – 6-12 мес..
,Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!
Если Вам необходимо купить Автомат проволочно-гвоздильный одноударный АВ4116А звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 276-70-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Автомат проволочно-гвоздильный одноударный АВ4116А звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.
Популярные модели
Гвоздильный автомат АВ4116 в Уральске (Разводные и заточные станки)
- Казахстан
- Уральск
- Вспомогательное оборудование
org/ListItem”>
Разводные и заточные станки
Гвоздильный автомат АВ4116 в Уральске Западно-Казахстанской области
Цена: 21 200 $
за 1 шт
Компания ТОО «Урал-Кров-Авто» (Уральск) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Гвоздильный автомат АВ4116, расчеты производятся в $. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.
Описание товара

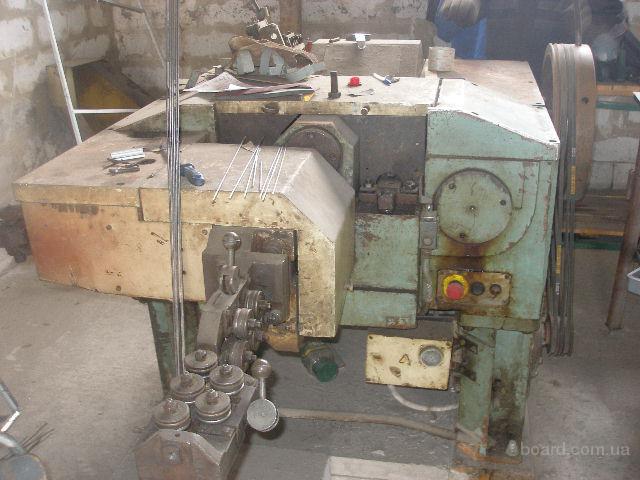

НОвый Автомат Гвоздильный АВ4116А , Пр-ва АО Пригма Пресс, в к-те с ЗИП, двумя коиплектами матриц-, разматывающим устр-вом РУ31А-, заточной станок 3C350
Автомат Гвоздильный АВ4116 (21200$) производства АО «ПРигма Пресс» Украина, в комплекте с ЗИП, разматывающим РУ31А (2337$) и заточным 3С350 (5620$) — устройствами.
Товары, похожие на Гвоздильный автомат АВ4116
Вы можете приобрести товар Гвоздильный автомат АВ4116 в компании ТОО «Урал-Кров-Авто» через наш сайт. Стоимость составляет 21200 $, а минимальный заказ – 1 шт. На данный момент товар находится в статусе “в наличии”.
Компания ТОО «Урал-Кров-Авто» является зарегистрированным поставщиком на сайте BizOrg.su.
Служебная информация:
На нашей площадке для удобства, каждой компании присвоен уникальный ID. ТОО «Урал-Кров-Авто» имеет ID 296239. Гвоздильный автомат АВ4116 имеет ID на сайте – 3264683. Если у вас возникли сложности при работе с компанией ТОО «Урал-Кров-Авто» – сообщите идентификаторы компании и товара/услуги в нашу службу технической поддержки.
Дата создания модели – 01/09/2013, дата последнего изменения – 16/11/2013.
За все время товар был просмотрен 242 раза.
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией ТОО «Урал-Кров-Авто» цена товара «Гвоздильный автомат АВ4116» (21 200 $) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ТОО «Урал-Кров-Авто» по указанным телефону или адресу электронной почты.
Купить гвоздильный автомат АВ4116 в Уральске Западно-Казахстанской области:
Парковая 1\1, Уральск, 090004, Казахстан
Гвоздильный автомат АВ4116Машина для забивания поддонов– США Машина для забивания поддонов
– США616-805-0252 [email protected]
Время машинного цикла составляет около 17 секунд для сборки поддона Время машинного цикла составляет около 17 секунд для сборки поддона.
Время машинного цикла составляет около 17 секунд для сборки поддона.
Время машинного цикла составляет около 17 секунд для сборки поддона.
Время машинного цикла составляет около 17 секунд для сборки поддона.ВВЕДЕНИЕ
Машина для забивания поддонов Rhino™ — это надежная и многофункциональная система для забивания поддонов, способная производить 600 поддонов в день.
В зависимости от типа модели Rhino подходит для поддонов размером от 36″ x 36″ до 60″ x 60″. Упрощенная конструкция открытой платформы позволяет легко загружать сырье в приспособление.
Гибкость системы зажима поддонов позволяет легко изменять конфигурацию размещения поддонов с 3-х до 4-х стрингерных поддонов.
Система зажима поддонов надежно фиксирует доски и точно позиционирует их для процесса забивания гвоздями.
Чтобы уменьшить усталость строителя, машина для забивания поддонов Rhino™ работает с кнопочным управлением, позволяющим узлу поддона проходить через пневматические инструменты для забивания гвоздей, которые одновременно скрепляют верхнюю и нижнюю доски настила, что устраняет необходимость переворачивать поддон.
Машина для забивания поддонов Rhino™ в качестве опции может поставляться с регулируемым укладчиком поддонов и дополнительным гравитационным или автоматическим конвейером, позволяющим укладывать поддоны на требуемую высоту, что делает ее наиболее ценной машиной для любого производства поддонов.
Станок для забивания поддонов Rhino™ очень эффективен в удвоении производительности по сравнению с ручным забиванием поддонов. Машина для забивания поддонов Rhino™ может вмещать 3000 гвоздей в рулоне на один пистолет для забивания гвоздей, что означает, что можно изготовить примерно 150-200 поддонов, прежде чем потребуется какая-либо перезагрузка.
Обратите внимание, что заказчику необходимо предоставить соответствующий воздушный компрессор, необходимый для работы машины для забивания паллет. Воздушный компрессор не входит в стоимость покупки, но может быть добавлен в качестве дополнительной опции. Предоставляется рекомендация, которая соответствует требованиям машины для забивания паллет.
Компания BC Market Solutions™ предлагает дополнительные видеоролики о машине для забивания поддонов Rhino™ при производстве полных поддонов.
Не стесняйтесь просматривать нашу видеотеку для получения дополнительной информации о настройке системы и элементах управления.
Phone: 334-328-5311
View Videos
- REQUIREMENTS
- OVERALL FEATURES
- SAFETY FEATURES
- STRINGER PALLETS
REQUIREMENTS
При установке машины для забивания поддонов Rhino™ необходимо, чтобы у клиента была свободная и очищенная от любого мусора площадка, а также достаточно места для свободного управления машиной для изготовления поддонов. Заказчик несет ответственность за подачу воздуха к машине, объем которого достаточен для бесперебойной работы.
Ниже приведен список оборудования и требований, необходимых для эксплуатации машины.
Требования | |
|---|---|
Электрика: | 480 вольт, 3 фазы или по требованию заказчика. |
Подача воздуха: | 60 SCFM с 1″ NTP |
Инструменты для ногтей: | Пневматические инструменты для забивания гвоздей от 6 до 8 с дистанционными клапанами. |
Компрессор: | Специализированный компрессор мощностью 20 л.с. с накопительным баком на 250 галлонов. |
Гвозди: | Гвоздь с высокой нагрузкой 2″ x 0,099 в ленте, 3000 штук на катушку. |
ОБЩИЕ ХАРАКТЕРИСТИКИ
Машина для забивания поддонов Rhino™ представляет собой полную систему забивания гвоздей, оснащенную машиной для изготовления поддонов, зоной контроля качества, укладчиком поддонов и гравитационным разгрузочным конвейером. Ниже приведены лишь некоторые особенности, отражающие общее качество машины для забивания гвоздей в поддоны.
Машина для изготовления поддонов | |
|---|---|
Размеры: | Ширина 89 дюймов, длина 19 футов, высота 7 футов |
Вес: | 5000 фунтов |
Время цикла: | Время машинного цикла составляет около 17 секунд для сборки поддона |
Производство: | Однопроходное производство |
Вместимость поддона: | 36″x36″ до 60″x60″ |
Конструкция с открытой платформой с зажимными приспособлениями и зажимными системами | |
Требования к воздуху: | 60 стандартных кубических футов в минуту @ 1″ NPT |
Мост: | Мост для гвоздей включает (6) монтажных опор |
Гвоздильные пистолеты: | Не входит в комплект (рекомендуется макс. |
Элементы управления: | ПЛК с кнопочным управлением |
Функции: | Настройка элементов управления с полными функциями толчкового режима |
Зона досмотра: | Зона проверки поддонов, расположенная перед укладчиком |
Укладчик поддонов: | Регулируемый гидравлический укладчик поддонов |
Конвейер: | Разгрузочный гравитационный конвейер |
Основная рама: | 6″x2″x 3/16″-850/A500 стальная труба класса B |
Поддержка оружия: | Верхняя и нижняя головки в сборе с установленными опорами для пистолета для гвоздей. |
Возможность регулировки: | (1) Маховик для регулировки пистолета для гвоздей |
Блок подъемника: | (2) Пневматические цилиндры для управления устройством захвата и размещения поддонов |
Удерживать: | (2) Прижимные устройства для щеток и (2) Пневматический цилиндр опускания |
Световая завеса: | Световая завеса для контроля безопасности |
Охрана: | Боковое ограждение с дверцами для обслуживания |
Аварийная остановка: | (2) Аварийные стопоры, установленные на обоих концах машины |
70)
ФУНКЦИИ БЕЗОПАСНОСТИ
Защитные выключатели и датчики Rhino Pallet Nailing Machine™ разработаны и изготовлены в соответствии с мировыми стандартами высокой надежности, стабильности и качества.
Наши датчики безопасности встроены во всю машину, что дает нам полностью замкнутую систему для защиты персонала, работающего на машине или рядом с ней. Если по какой-либо причине срабатывают аварийные остановы или другие датчики, вся машина для забивания поддонов выключается.
Элементы управления системой расположены на главной панели, где вы можете перезагрузить систему, включить двигатели и начать забивание гвоздей.
Наша система контроля доступа по периметру обеспечивает обнаружение в точках доступа к машине, таких как приспособление для поддонов и дверцы доступа. Индуктивные выключатели с бесконтактной блокировкой SensaGuard™ установлены на всех входных дверях для обнаружения проникновения, и эти выключатели хорошо работают в суровых промышленных условиях.
Для более раннего обнаружения проникновения наша световая завеса безопасности, установленная вокруг зоны загрузки приспособления для поддонов, представляет собой фотоэлектрический датчик присутствия, который защищает персонал от движения машин, что делает это устройство ценным компонентом там, где необходима защита.
В совокупности, когда эти системы безопасности установлены, машина для забивания поддонов Rhino™ становится совместным партнером для вашего интегрированного решения по реализации ваших корпоративных стандартов безопасности.
ПОДДОНЫ ДЛЯ СТРУНГА
Машина для забивания поддонов Rhino™ подходит для поддонов различных размеров, различающихся по спецификации.
В некоторых производствах требуется использование 3 или 4 стрингерных поддонов и размеров от 36 до 60 дюймов с поддоном
высотой до 5-1/2 дюймов.
Пожалуйста, обратитесь к приведенным ниже спецификациям поддонов, чтобы определить параметры вашего поддона.
Тип: | Поддон |
|---|---|
Минимальный размер поддона: | 36″ x 36″ или (914 мм) x (914 мм) |
Максимальный размер поддона: | 60″ x 60″ или (1524 мм) x (1524 мм) |
Максимальное количество стрингеров: | 3 или 4 стрингера на поддоне |
Максимальное количество досок: | Переменная, зазор можно регулировать |
Длина террасной доски: | 36″ до 60″ |
Толщина террасной доски: | ½” до 1″ |
Ширина террасной доски | 3-½” и выше |
Длина стрингера: | Длина от 36 до 60 дюймов |
Стрингер Высота: | 3 ½” |
Ширина стрингера: | от 1 ½” до 3 ½” |
Высота поддона: | от 4 ½” до 5 ½” |
Напишите нам
BC Market Solutions™ — это комплексный интегратор проектирования и цепочки поставок, цель которого — предоставление экономически эффективных решений для отрасли погрузочно-разгрузочных работ.
Наверх
Машина для поддонов– Rayco Edge
Автоматизируйте свой бизнес. Увеличьте свое производство.
Экономичный и эффективный Edge представляет собой машину для забивания поддонов с одним или двумя операторами, с наборными гвоздями и пневматическими инструментами.
Впервые изготовлен в 1993, Edge предлагает возможности переработанных пиломатериалов, долговечность и размеры поддонов до 48 x 48 дюймов.
С одним оператором эта автоматическая машина для производства поддонов способна производить до 400-450 поддонов в смену. Edge — идеальная паллетная система для тех, кто хочет автоматизировать или нуждается в дополнительном ускорении, чтобы не отставать от производства.
ПОЧЕМУ ВЫБИРАЮТ МАШИНУ ДЛЯ ПОДДОНОВ?
Надежность
Прочная конструкция из прочных деталей обеспечит долгие годы надежной службы.
Есть EDGE, которые производятся более 20 лет.
Удовлетворенность клиентов
Многие клиенты были настолько довольны своим EDGE, что купили дополнительные машины, чтобы увеличить производительность.
Доступность
По сравнению с аналогичными машинами вы не найдете такой объем производства по такой конкурентоспособной цене.
«Мы приобрели две (2) машины Rayco Edge. У нас были очень небольшие проблемы с любым из них. Обычно один человек изготавливает от 360 до 432 поддонов каждую 8-часовую смену. Rayco дал нам очень хороший сервис ; мы не могли просить лучшего. Мы довольны нашими компьютерами Edge, и при необходимости купят еще один “.
Мэнсфилд, Арканзас, США
ПРЕИМУЩЕСТВА МАШИНЫ ДЛЯ УКЛАДКИ КРОМОК
Небольшая занимаемая площадь увеличит производительность благодаря возможностям забивания гвоздей и встроенному укладчику, занимая при этом минимум места.
Благодаря эффективной конструкции требуется только один оператор.
Размещение низкосортных и регенерированных пиломатериалов. Большой актив для любой операции по переработке.
Имея несколько мест управления, оператор может поддерживать производство, имея легкий доступ к ключевым функциям.
ОПЦИИ КОНФИГУРАЦИИ EDGE
В зависимости от ваших производственных потребностей и требований к поддонам, Edge может быть оснащен несколькими опциями, которые расширяют его функциональность.
Нестандартное напряжение
Машина Edge стандартно подключена к 3-фазному напряжению 230 В. Если ваши электрические требования не 230 В, 3 фазы, мы предлагаем возможность подключения вашей машины к другому напряжению или фазе.
Комплект четвертых стрингеров
Стандартная машина Edge поставляется с тремя стрингерами. Если вы производите поддоны с четырьмя стрингерами, эта дополнительная опция будет включать в себя все необходимое для сборки поддонов с четырьмя стрингерами.
Комплект торцевой доски заподлицо (FEB)
Комплект FEB гарантирует, что ваш Edge будет собирать поддоны, при этом свинцовая доска каждый раз будет находиться заподлицо с передним краем стрингеров.
Эта функция не только поддерживает стандарты качества, но и увеличивает производительность, позволяя оператору двигаться быстрее, так как устранен утомительный этап обеспечения того, чтобы свинцовые доски палубы находились заподлицо с передней кромкой стрингеров.
Комплект запасных частей
Машина Edge состоит из множества частей.
Некоторые из этих деталей жизненно важны для функционирования машины, а некоторые являются изнашиваемыми деталями. Пакет запасных частей включает в себя ключевые компоненты, а также элементы, более подверженные износу.
Этот пакет подарит вам душевное спокойствие, зная, что у вас есть эти предметы на складе и они готовы к работе, так что любое время простоя, которое вы можете испытать, будет ограничено.
Дополнительный 10-футовый разгрузочный роликовый стол
Машина Edge стандартно поставляется с одним 10-футовым разгрузочным рольгангом.
Тем не менее, если вы хотите подавать поддоны непосредственно на стыковочную площадку, мы предлагаем дополнительные 10-футовые разгрузочные рольганги для расширения вашей конвейерной линии.
Дополнительный стол также позволит вам размещать больше штабелей поддонов, чтобы вашему оператору не приходилось останавливать производство из-за ожидания прибытия вилочного погрузчика.
Инструменты для ногтей PAL
Инструменты для ногтей не входят в стандартную комплектацию станка Edge, но их можно приобрести вместе с вашим Edge.
Предлагаем инструменты для ногтей MAX CN70/PAL и MAX CN80/PAL. MAX CN70/PAL может забивать гвозди максимальной длиной 2-3/4 дюйма.
MAX CN80/PAL может забивать гвозди максимальной длиной 3-1/4 дюйма и лучше подходит для твердой древесины и переработанного материала.
Стандартные ручные инструменты для гвоздей несовместимы со станком Edge. Инструменты для ногтей должны быть PAL , чтобы машина работала.
Возможность работы с негабаритными поддонами
Стандартная машина Edge способна собирать поддоны размером до 48 дюймов на 48 дюймов.
Если вам нужна более длинная или широкая паллета, или и то, и другое, Edge предлагается для сборки паллет до 120 дюймов в длину и 60 дюймов в ширину.
ОБЯЗАТЕЛЬСТВА, ПОМИМО ПРОДАЖИ
Мы отвечаем за нашу продукцию и заботимся о наших клиентах . При обращении в службу поддержки вы будете разговаривать с техническим специалистом, который знает ваш EDGE вдоль и поперек.
Если вы находитесь в континентальной части США или Канады, наши технические специалисты приедут на место, чтобы помочь в процессе запуска. Мы также обеспечим обучение операторов и обслуживающего персонала.
EDGE предоставляет полную гарантию производителя на все двигатели, электронику и пневматические детали, а также неограниченную телефонную службу 1 первоначальному покупателю машины в течение всего срока службы машины.
ПОДДЕРЖКА ДЛЯ КАНАДА И МЕЖДУНАРОДНЫХ СТРАН
Для компаний, расположенных в Канаде, установка, ввод в эксплуатацию и обучение на месте могут быть добавлены за единовременную плату в размере 1000 долларов США.
Ваша компания находится за пределами Соединенных Штатов и Канады и хотела бы, чтобы технический специалист приехал на место, чтобы помочь вам в процессе запуска и обучить персонал? Нажмите кнопку ниже, чтобы заполнить свои данные для стартового предложения.
REQUEST A START-UP QUOTE
TECHNICAL SPECIFICATIONS
- Pallet Specifications
- Machine Footprint
- Standard Specifications
| MINIMUM | MAXIMUM | |
|---|---|---|
| Pallet Size | 24″ x 24″ | 48 ″ x 48 ″ |
| Высота стрингера | 2-1/2 ″ | 4-1/2 ″ |
| Ширина стринге0074 | ||
| Высота палубной доски | 3/8″ | 1-1/8″ |
ПРИМЕЧАНИЕ: Машина может собирать боковые поддоны.
ПРИМЕЧАНИЕ. Роликовый стол разгрузки может быть размещен с любой стороны укладчика без дополнительных затрат, по предварительному заказу.
| Требования к электропитанию | Электропроводка машин при 230 В, 3 фазы, 15 А |
| Требования к воздуху | 17 стандартных кубических футов в минуту при 120 фунтов на квадратный дюйм [1 поддон/мин. соединение 1″ NPT] |
| Высота укладчика | 8 футов |
| Вес системы | 4000 фунтов. |
| . дополнительная плата. 1 Поддержка по телефону для машин, приобретенных не напрямую у Rayco, доступна при единовременной покупке на сумму 2500 долларов США. |
