Автоматические выключатели ВА04-36 до 400А от завода «Контактор».

Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50, 60 Гц и до 220 В постоянного тока.

Номинальное напряжение , В

220DC660AC

Исполнение

ВрубноеВыдвижноеСтационарное

Уставка магнитного расцепителя , A

25030040050063075080010001250150020002500300032004000без магнитного расцепителя

Уставка теплового расцепителя , A

162025100125160200250250 без теплового расцепителя31,540506380320400400 без теплового расцепителя80 без теплового расцепителя

Количество свободных вспомогательных контактов

1З1Р1З2РНет

Ручной дистанционный привод для оперирования через дверь распредустройства выключателем стационарного исполнения

ДаНет

Устройство для блокировки положений “Вкл. ” и “Откл.” выключателя стационарного исполнения

ДаНет

Ручной дистанционный привод для оперирования через дверь распредустройства выключателем выдвижного исполнения

мм, медьПереднее с переходной шиной, шина или кабель с кабельным наконечником, медьПереднее с переходной шиной, шина, медьПереднее, кабелиПереднее, кабельПереднее, шина или кабель с кабельным наконечником, алюминийПереднее, шина или кабель с кабельным наконечником, медьПереднее, шина, алюминийПереднее, шина, медь

Способ присоединения к выводам 1, 3, 5

мм, медьПереднее с кабельным наконечником 95 кв. мм, медьПереднее с переходной шиной, шина или кабель с кабельным наконечником, медьПереднее с переходной шиной, шина, медьПереднее, кабелиПереднее, кабельПереднее, шина или кабель с кабельным наконечником, алюминийПереднее, шина или кабель с кабельным наконечником, медьПереднее, шина, алюминийПереднее, шина, медь

Способ присоединения к выводам 2, 4, 6

Выдвижное и врубное исполнение, шина или кабель с кабельным наконечником, алюминийВыдвижное и врубное исполнение, шина или кабель с кабельным наконечником, медьЗаднее, шина или кабель с кабельным наконечником, алюминийЗаднее, шина или кабель с кабельным наконечником, медьЗаднее, шина, алюминийЗаднее, шина, медьПереднее с кабельным наконечником 185 кв. мм, медьПереднее с кабельным наконечником 240 кв. мм, медьПереднее с кабельным наконечником 70 кв. мм, медьПереднее с кабельным наконечником 95 кв. мм, медьПереднее с переходной шиной, шина, медьПереднее, кабелиПереднее, кабельПереднее, шина или кабель с кабельным наконечником, алюминийПереднее, шина или кабель с кабельным наконечником, медьПереднее, шина, алюминийПереднее, шина, медь

Климатическое исполнение

Т3УХЛ3

Напряжение независимого расцепителя , В

110AC110DC127AC220AC220DC240AC24DC380AC400ACНет

Напряжение электромагнитного привода , B

220AC220DC230AC380ACНет

Сбросить параметры

Выберите все параметры

Артикул: L250D-0408

Скачать PDF

Найти дистрибьютора рядом Где купить Задать вопрос специалисту

Выключатели с тепловыми и электромагнитными максимальными расцепителями тока
Номинальный ток выключателя In, А¹⁾			250													400
Номинальное напряжение Ue, В	Переменного тока		380, 660
Номинальное напряжение Ue, В	Постоянного тока		до 220
Частота, Гц			50, 60
Номинальный ток теплового максимального расцепителя тока, А			16	20	25	31,5	40	50	63	80³⁾	100³⁾	125³⁾	160³⁾	200³⁾	250³⁾	320³⁾	400³⁾
Уставки электромагнитного максимального расцепителя тока Ii, А, в цепи	Переменного тока		250		300	400	400	500	750	1000	1250	1500	2000	2500	3000	3200	4000
	Постоянного тока		–							800		1000		1250	1500	2000	2500
Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении		~380 В	3				6			20
		~660 В	3				4			10
		-220 В	–							40
Категория применения			А
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu			100							75
Износостойкость, циклов ВО	Общая для выключателей	с ручным приводом	16000													10000
	Общая для выключателей	с электромагнитным приводом	10000
	Под нагрузкой		6000													4000²⁾
1) Максимальный номинальный ток для данного габарита. Номинальный ток выключателя определяется номинальным током теплового максимального расцепителя тока. 2) При 660 В переменного тока – 2000 циклов ВО 3) По согласованию с заказчиком для отмеченных номинальных токов могут быть установлены другие значения уставок по току срабатывания электромагнитных расцепителей тока. Величина уставки по току срабатывания должна выбираться из ряда уставок, представленных в таблице. Этот ряд, для любого значения номинального тока, начинается с 750 А для переменного тока, 800 А постоянного тока, и заканчивается уставкой, предусмотренной в таблице для последующего (за выбранным) номинального тока

Выключатели с электромагнитными максимальными расцепителями тока
Номинальный ток выключателя In, А			80	250	400
Номинальное напряжение Ue, В		Переменного тока	380, 660
Номинальное напряжение Ue, В		Постоянного тока	до 220
Частота, Гц			50, 60
Уставки электромагнитного максимального расцепителя тока Ii, А, в цепи		Переменного тока	250, 300, 400, 500, 630	750,1000, 1250, 1500, 2000, 2500, 3000, 3200¹⁾, 4000¹⁾
		Постоянного тока	250, 300, 400, 500, 630	800, 1000, 1250, 2000¹⁾, 2500¹⁾
Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении		~380 В	3	20
		~660 В	3	10
		-220 В	8	40
Категория применения			А
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu			100	75
Износостойкость, циклов ВО	Общая для выключателей	С ручным приводом	16000
	Общая для выключателей	С электромагнитным приводом	10000
	Под нагрузкой		6000		4000²⁾
1) Только для выключателей с номинальным током 400 А 2) При 660 В переменного тока – 2000 циклов ВО

Декларация о соответствии автоматических выключателей серии ВА типа ВА04-36, ВА04-36Ф, ВА06-36 требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Срок действия с 08.12.2022 по 07.12.2027.

Автоматические выключатели типа ВА04-36, ВА04-36Ф,ВА06-36 соответствуют требованиям Технического регламента Таможенного союза «О безопаcности низковольтного оборудования» ТР ТС 004/2011.

Сертификат №ЕАЭС RU С-RU.АБ53.В.06401/22

Срок действия 16.12.2022 по 15.12.2027.

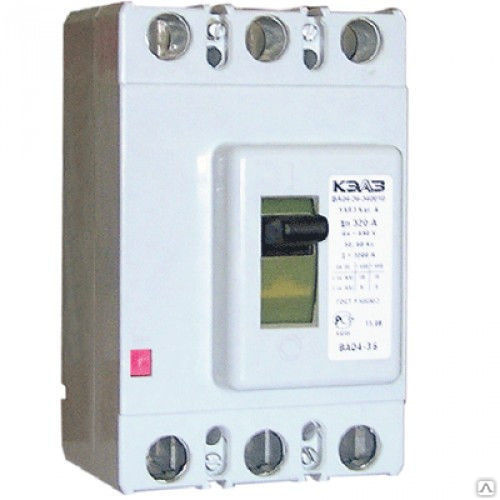

ВА04-36 250А выключатель автоматический воздушный

Предлагаем выгодно купить новый автомат ВА04-36 в Украине. Производим воздушные автоматические выключатели ВА 04-36 250А. Продаём выключатели автоматические ВА 04-36 340010, ВА04-36-340015 на 250А, 200А, 160А, 125А, 100А, 80А, 25А и другие, в пластиковом корпусе, любое исполнение. Гарантия на автоматы ВА0436 2-3 года! В наличии выключатели готовые ВА 0436 к отгрузке. Отправим ВА-04-36 транспортными агентствами Украины, быстро в сжатое время. Всегда в наличии. Экспорт.

Также можем поставить автоматы ВА04-36-341850, ВА04-36 341870. Выгодная цена на выключатель ВА-0436 в городе Харьков, Херсон, Красноград, Никополь, Мариуполь, Мелитополь, Днепр, Запорожье, Киев, Львов, Ивано-Франковск, Чернигов, Луцк, Ташкент, Душанбе, Баку, Ереван, Бишкек, Ровно, Хмельницкий, Житомир, Николаев, Одесса, Полтава, Кропивницкий, Караганда, Винница, Тернополь, Прилуки, Черкассы, Черновцы, Ужгород, Сумы, а так же Луганская область, Подол и Донецкая область в списке наших продаж.

Технические характеристики выключателей ВА 04-36 340010:

1. Номинальный ток 250А, и усиленная версия на 400 А и 320А.

2. Количество полюсов 3.

3. Номинальные токи тепловых расцепителей А, 400, 320, 250, 200, 160, 125, 100, 80, 63, 50, 40, 32, 25, 20,16.

4. Уставка по начальному току срабатывания в зоне токов перегрузки, кратная номинальному току теплового расцепителя – 1,25.

5. Уставки по току срабатывания электромагнитных максимальных расцепителей тока (К.З.) от 200А до 4000А.

6. Износостойкость выключателей – общее количество циклов ВО 3000, количество циклов ВО под нагрузкой 1000.

7. Масса ВА04-36 340010 : 2,3 кг – 2,7 кг.

Описание техническое ВА04-36: Автоматические выключатели ВА04-36 на номинальный ток ВА 04-36 250А, 200А, 160А, 125А, 100А, 80А и другие, производятся с тепловымии и электромагнитными расцепителями или только с электромагнитными расцепителями . Выключатели автоматические ВА04-36, ВА04 36- 3-х полюсные, изготавливаются на переменный ток, а автоматические выключатели ВА-04-36, ВА 04-36 2-х полюсные производятся на постоянный и переменный ток – 50 – 60 Гц.

Автоматы ВА04-36 предназначены для коммутации тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях, а также для нечастых, до 25 раз в сутки, быстрых отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Автоматические выключатели переменного тока также могут использоваться для защиты и нечастых прям

ых пусков асинхронных электродвигателей в категории применения АС-3. Автоматические выключатели ВА 04 36 выпускаются тепловыми и электромагнитными максимальными расцепителями, только с электромагнитными максимальными расцепителями тока и без максимальных расцепителей тока. Автоматические выключатели могут оснащаться расцепителем нулевого напряжения, независимым расцепителем, свободными контактами и электромагнитным приводом. Автоматические выпускаются в стационарном исполнении – переднее, заднее и комбинированное присоединение и в выдвижном исполнении.
