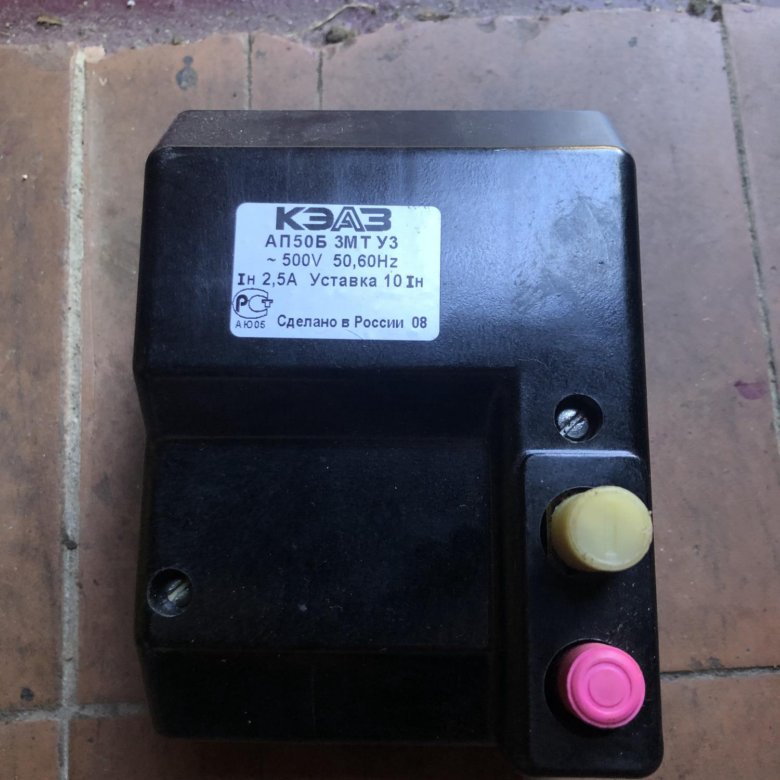

Автоматический выключатель ап 50 3мт: Выключатель автоматический АП50Б-3МТ-2,5А-10Iн-400AC-У3 | 107270 КЭАЗ (Курский электроаппаратный завод) А 3МТ У3 400В AC купить в Москве по низкой цене

alexxlab | 11.02.2023 | 0 | Разное

Ап50 3мт 50а в категории “Электрооборудование”

Автоматический выключатель АП50Б 3МТ 50А

Доставка из г. Харьков

500 грн

Купить

интернет-магазин “АККА-ЭЛЕКТРО”

Автоматический выключатель АП50Б 3МТ 2.5А

Доставка из г. Харьков

350 грн

Купить

интернет-магазин “АККА-ЭЛЕКТРО”

Автоматический выключатель АП50Б 3МТ 16А

Доставка из г. Харьков

400 грн

Купить

интернет-магазин “АККА-ЭЛЕКТРО”

Автоматический выключатель АП50Б 3МТ 63А

Доставка из г. Харьков

500 грн

Купить

интернет-магазин “АККА-ЭЛЕКТРО”

АП50Б 3МТ 40А уставка 10 In автомат-выключатель

Доставка по Украине

550 грн

Купить

elav.shop

Автоматический выключатель АП 50 3МТ 1,6-63А

Доставка по Украине

от 345 грн

Купить

ПП “ТВКФ “Техпром”

Автоматический выключатель АП50Б-3МТ 6,3; 10; 16; 25; 31,5А

Доставка из г. Запорожье

420 грн

Купить

Електрохата, ФЛП Ильенко А. В., ООО Промелектроплюс

Автоматический выключатель АП50Б-3МТ 40; 50; 63А

Доставка из г. Запорожье

520 грн

Купить

Електрохата, ФЛП Ильенко А.В., ООО Промелектроплюс

АП50Б 3МТ У3 1,6А *

Доставка по Украине

647.45 грн

Купить

TDM Electric

Автоматический выключатель АП50Б 3МТ У3 2.5А

Доставка по Украине

647.96 грн

Купить

TDM Electric

Автоматический выключатель АП50Б 3МТ У3 4,0А

Доставка по Украине

647.45 грн

Купить

TDM Electric

Автоматический выключатель АП50Б 3МТ У3 16А

Доставка по Украине

623.03 грн

Купить

TDM Electric

Автоматический выключатель АП50Б 3МТ У3 25А

Доставка по Украине

623.03 грн

Купить

TDM Electric

Автоматический выключатель АП 50 3МТ 50А

Доставка по Украине

от 545 грн

Купить

ЭЛЕКТРОЛИК

Выключатель автоматический АП-50. 3МТ.(1,6:2,5А)

Доставка по Украине

350 грн

Купить

КІП-СЕРВІС ПЛЮС

Смотрите также

Автоматический выключатель АП50 3МТ 1,6А; 4А; 6,3А

Доставка по Украине

260 грн

Купить

ООО СМ-Электросервис

Автомат АП50-3МТ на 16 А до 7,5 кВт сделано в СССР новый

На складе в г. Кривой Рог

Доставка по Украине

350 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автоматический выключатель АП50Б 3МТ 50А

Доставка по Украине

от 410 грн

Купить

ООО “АКТИВЭНЕРГО Групп”

Автомат АП50Б-3МТУ3 на 25 А до 11 кВт в защитном ящике

На складе в г. Кривой Рог

Доставка по Украине

600 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автомат АП50Б-3МТУ3 на 16 А до 7,5 кВт в защитном ящике

На складе в г. Кривой Рог

Доставка по Украине

600 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Автоматический выключатель АП 50 3МТ 6,3А

Доставка по Украине

от 494 грн

Купить

ЭЛЕКТРОЛИК

Автоматический выключатель АП 50 3МТ 40А

Доставка по Украине

от 545 грн

от 517.75 грн

Купить

ЭЛЕКТРОЛИК

Автоматический выключатель АП 50 3МТ 63А

Доставка по Украине

от 545 грн

Купить

ЭЛЕКТРОЛИК

Автоматический выключатель АП 50 3МТ 31. 5А

Доставка по Украине

от 512 грн

Купить

ЭЛЕКТРОЛИК

Автомат АП50-3МТ на 50 А до 25 кВт для защиты от токов перегрузки и от токов короткого замыкания

Доставка из г. Кривой Рог

500 грн

Купить

Мотор-Редуктор-Пром-КР Кривой Рог

Трафареты для 3Д ручки (более 50 трафаретов) Формат А4 – 20 страниц хит 2021!

Заканчивается

Доставка по Украине

318 грн

159 грн

Купить

DEVAYS Market

Автоматический выключатель АП50Б 3МТ 6,3А

Доставка по Украине

от 300 грн

Купить

ООО “АКТИВЭНЕРГО Групп”

Автоматический выключатель АП50Б 3МТ 10А

Доставка по Украине

от 300 грн

Купить

ООО “АКТИВЭНЕРГО Групп”

Автоматический выключатель АП50Б 3МТ 16А

Доставка по Украине

от 350 грн

Купить

ООО “АКТИВЭНЕРГО Групп”

АП-50Б 3МТ 1,6-63А автоматический выключатель ПРОГРЕССЭНЕРГО, цена

Выключатели автоматические типа АП50-3МТ 10A, 16А, 25А, 40А, 50А, 63А предназначены для проведения тока в нормальном режиме, защиты электрических цепей при токах перегрузки и короткого замыкания, нечастых (до 30 в час) оперативных включений и отключений этих цепей, а также защиты, пуска и отключения (до 12 в час) электродвигателей.

Структура условного обозначения автоматического выключателя АП50 — 3МТХХХХ:

АП50 – серия выключателя;

3 – количество максимальных расцепителей тока: 3;

МТ – максимальные расцепители тока: МТ — электромагнитные и тепловые;

X – дополнительные расцепители: Н — минимальный расцепитель напряжения; Д — независимый расцепитель напряжения; О — максимальный расцепитель тока в нулевом проводе;

ХХ – климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке — УЗ, ТЗ, ХЛ5; выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ 1425569-У2, Т2, ХЛ5;

Х – номинальный ток максимальных расцепителей тока: 1 — 1,6; 2,5; 4,0А; 2 — 6,3; 10,0; 16,0А; 3 — 25,0; 40,0; 50,0; 63,0А.

Выключатели АП50 под действием электромагнитного максимального расцепителя при прохождении переменного тока частоты 50Гц:

— не отключается при токе, равном или менее 0,8 уставки по току срабатывания;
— надежно отключаются, когда ток достигает значения 1,2 уставки.

Выключатели с тепловыми максимальными расцепителями тока при температуре окружающего воздуха (205)C в холодном состоянии при прохождении переменного тока частоты 50Гц через расцепители последовательного соединения полюсов:

— не отключаются в течение 1 часа при токе 1,05I;
— отключаются при токе 1,35I за время не более 30мин.

Выключатели при нагрузке каждого полюса в отдельности срабатывают при токе 6I в течение от 1,5 до 15с (-4)%.

Выключатели допускают повторное включение после их отключения тепловыми расцепителями через 2мин.



Технические характеристики АП50-3МТ 10A, 16А, 25А, 40А, 50А, 63А

Характеристики

АП50 БЗМ

АП50 БЗМТ

АП50 Б2МЗТН

АП50 Б2МН

АП50 2БЗТД

АП50 Б2МЗТО





Номинальное напряжение, В переменного тока 50 – 60 Гц

до 500











Шкала номинальных токов расцепителей Iн, А

1,6;  2,5;  4;  6,3;  10;  16;  25;  40;  50;  63

16; 25; 40; 50; 63

Установки по току мгновенного срабатывания, I/Iн

3,5 и 10











Характеристика тепловых расцепителей: не срабатывают при токе 1,05 Iн срабатывают при токе 1,35 Iн

– –

<1 ч <0,5 ч

<1 ч <0,5ч

– –

<1 ч <0,5 ч

<1 ч <0,5 ч



Масса, кг в дополнительной оболочке

до 1,3











до 3,5





Закажи прямо сейчас!

AP50 3MT 1.

6A – Коммутационные устройства

Главная  / Товары / Переключение устройств  / AP50 3MT 1.6A

* Изображения размещены только для иллюстрации. Внешний вид реального компонента может отличаться.

Автоматический выключатель для широкого спектра применений. Предназначены для защиты потребителей электроэнергии в жилых и нежилых зданиях в составе распределительной сети, а также в низковольтных промышленных распределительных устройствах. Автоматические выключатели АП50Б проводят ток в штатном режиме и отключают ток при перегрузке или коротком замыкании, а также могут включаться и выключаться вручную.

Device is compliant with GOST 9098-78

Technical parameters

0003

9 9 9 90 032 0320018

AP50B 2T

AP50B 2M

AP50B 2MT

AP50B 1M2TD

AP50B 3T

AP50B 3M

AP50B 3MT

AP50B2M3TN

3N50B0020

AP50B 2M3TD

AP50B 2M3TO

AP50B 3M3TS

Two-pole

Three-pole

Rated current, A

1. 6, 2.5, 4.0, 6.3, 10, 16, 25, 40, 50, 630018

Номинальное напряжение переменного тока, V

До 500

.

–

–

–

–

–

–

Trigger overcurrent, I/I RATED

–

3.5 and 10

–

3.5 and 10

10

Тип расцепляющего элемента

Электромагнитный

–

+(2)

+(2)

+(1)

–

+(3)

+(3)

+(2)

+ (2)

+(2)

+(2)

+(3)

Thermal

+(2)

–

+(2)

+(2)

+(3)

–

+(3)

+(3)

–

+(3)

+(3)

+(3)

Under-voltage

–

–

–

–

–

–

–

+

+

–

–

–

Shunt

–

–

–

+

3 –

–

–

–

–

+

–

–

Over-current in neutral wire

–

–

–

–

–

–

–

–

–

–

+

–

Control circuit

–

–

–

–

–

–

–

–

–

–

–

+

Accessories

Auxiliary contacts (2p), (1p)

2p( 1p)

2p (1p)

2p (1p)

1p

2p (1p)

2p (1p)

9p (1p)

2p (1p)

9. 0020

2p (1p)

2p (1p)

2p (1p)

1P

2P (1P)

 2PS (1P)

 29002 2P (1P). Дополнительная оболочка (IP54)

+

+

+

+

+

+ 9003

.0002 +

+

+

+

+

+

Mass, kg

Without extra shell, up to, kg

1

1,3

С дополнительной оболочкой, до, кг

Rated current, A

1,6

2,5

4

6,3

10

16

25

40

50

63

Ultimate breaking capacity, kA

AC circuit, 380 V

0,3

0,4

0,6

0,8

000003

3. 0

3.0

5.0

5.0

5.0

AC circuit, 500 V

0.3

0.4

0,6

0,8

1,5

1,5

2,5 1

0002 2.5

2.5

2.5

AC circuit, 220V

0.5

0.7

1.0

1.4

2.5

2,5

2,5

2,5

2,5

2,5

0020

Durability

Switching, on-off cycles

20000

16000

10000

Total, on-off cycles

30000

Русская электронная компания Россия, Московская область, г. Рязань, Соборная площадь, 2.

Тел: +7 (491) 227-61-51, Факс: +7 (491) 227-18-88

russian-electronics.com

Другие товары в Коммутационные устройства

АП50Б 3МТ 25А

АЗ3-10

АЗ3-2

АЗ3-20

АЗ3-40

Автоматические выключатели двухфазные АП50Б-2МТ



Низковольтное оборудование

Автоматические выключатели

Однофазные

  • AE1031
  • AE2044
  • A63M

    Двухфазные

  • AP50B-2MT

    Трехфазный

  • A3716, А3726
  • А3790
  • АЭ20
  • ВА51, VA52
  • VA57f35
  • AP50B-3MT

    Для устройств DIN

  • VA6026
  • ИЭК ВА4729
    • Контакторные выключатели
  • КТ60

    Размыкатели

    Кнопочные выключатели

  • KE

    Поворотные выключатели

  • PV, PVP

    Концевые (позиционные) выключатели

  • ВПК
  • ВПУ

    Посты кнопочные

  • ПКТ
  • ПКЭ

    Контакторные пускатели

  • PMA
  • ПМЛ
  • ПМЕ
  • РМ12

    Реле

    Термовыключатели

  • RTL, РТТ

    Промежуточные реле
  • РП-12

    Рубильники

  • Переключатель разъединители
  • Разъединительные переключатели

    • Плавкие предохранители

  • ППН
  • PN2
    • Главная > Электрооборудование Оборудование > Низковольтное оборудование

    |

    AP 50B-2MT — семейство автоматических выключателей, предназначен для защиты от перегрузки и короткого замыкания в электрических цепях с напряжением до 220 В постоянного тока и до 500 В переменного тока частотой 50-60 Гц. Они также предназначены для повседневного включение и выключение этих цепей от 6 до 30 раз в сутки, в том числе электрические запуск двигателя, защита и отключение.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АП 50Б2М АП 50Б2МТ
    Напряжение номинальное, В
    AC 50-60 Гц
        DC
    500
    220
    500
    220
    Номинальный ток автоматического выключателя (В), А 63 63
    Номинальный ток расцепителя тепловой перегрузки, А 1,6; 25; 4; 6,3; 10; 16; 25; 40; 50; 63
    Текущие настройки мгновенного отклика
    , I/In
    3; 5 и 10
    3; 5 и 10
    Терморасцепитель Спецификация устройств:
    не срабатывает при токе 1,05 В
    срабатывает при токе 1,35 В

    <1 ч
    <0,5 ч
    Максимальная коммутационная способность, кА
    пониженное напряжение U и cos j    		 0,3¸÷ 6 до 380
    0,3÷3,5 до 500    		 0,3÷ 6 до 380
    0,3÷3,5 до 500
    Коммутационная износостойкость, циклы включения/выключения 250 до 12 лет В 250 до 12 лет В
    50 000 (для 1. 6÷10 A)
    25,000 (for 16; 25 A)
    20,000 (for 40 ÷ 63 A)
    Dimensions, mm
    (overall/mounting)
    width
    height
    depth

    81/57
    138,5/116
    108,5

    81/57
    138,5/116
    108,5
    Масса, кг 1,0 1.0
    Способ крепления на плате на плате
