Автоматический выключатель АП50Б-3МТ-10КР 40 А: описание

Назначение и описание Автоматический выключатель АП50Б-3МТ-10КР 40 А:

Автоматические выключатели серии АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, а также для оперативных включений и отключений электрических цепей.
Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 А до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 А до 63 А с напряжением до 220 В.

Преимущества выключателей АП50Б:

· повышенная степень защиты контактов;

· возможность подключения проводников без использования кабельных наконечников;

· регулировка тепловых расцепителей;

· независимый расцепитель;

· макс. расцепитель тока в нулевом проводе;

· расцепитель цепи управления;

· дополнительная оболочка (степень защиты IP54).

Отличительные особенности выключателей АП50Б:

· наличие на корпусе кнопок «включено – отключено»;

· большое количество уникальных типоисполнений;

· наличие только у выключателей АП50Б уставки 3,5 In рекомендует их к применению для защиты цепей, в которых возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и т.п.).

Автоматические выключатели АП-50 изготавливают:

двухполюсные на поминальное напряжение переменного тока до 400 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В;
на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.

по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей – неавтоматические выключатели на номинальный ток 50 А; с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.

по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе.
Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;

по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника; без расцепителя минимального напряжения, с расцепителем минимального напряжения;

по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.

Структура условного обозначения АП50 – 3МТХХХХ:
АП50 – серия выключателя;
3 – количество максимальных расцепителей тока: 3;
МТ – максимальные расцепители тока:
МТ – электромагнитные и тепловые;
X – дополнительные расцепители:
Н – минимальный расцепитель напряжения;
Д – независимый расцепитель напряжения;
О – максимальный расцепитель тока в нулевом проводе;
ХХ – климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке – УЗ, ТЗ, ХЛ5;
выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5;
Х – номинальный ток максимальных расцепителей тока: 1 – 1,6; 2,5; 4,0А; 2 – 6,3; 10,0; 16,0А; 3 – 25,0; 40,0; 50,0; 63,0А.

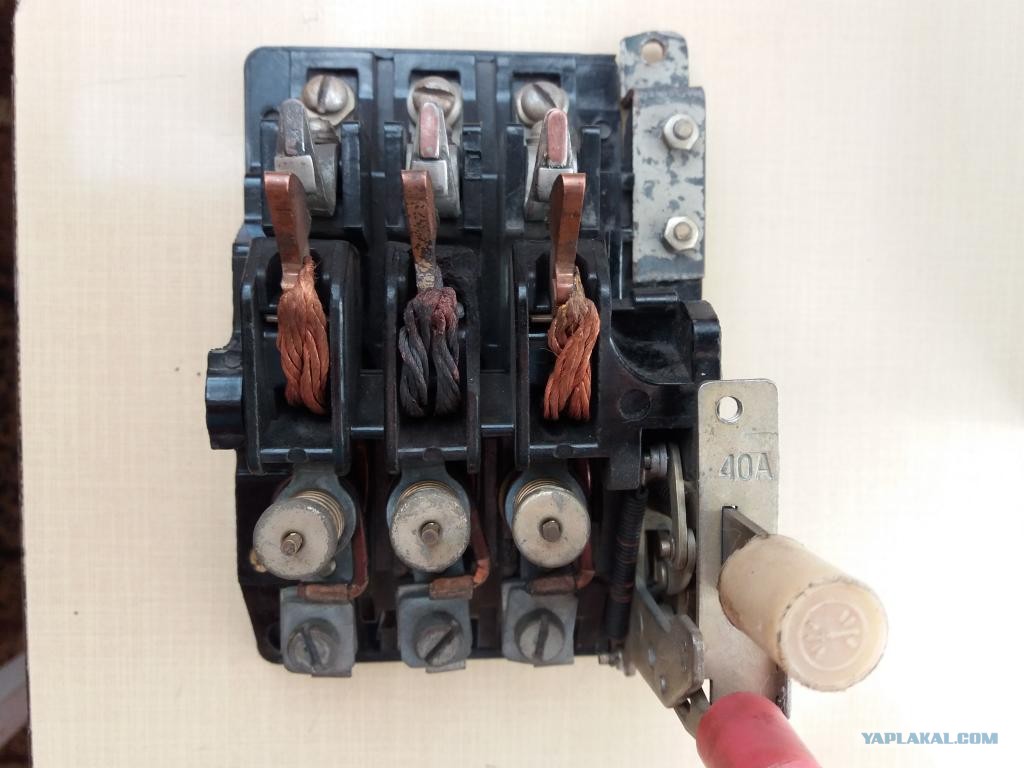

Автоматический выключатель АП-50 состоит из следующих основных узлов: механизма управления. контактной системы, дугогасительного устройства, расцепителей максимального тока.

Основные технические характеристики Автоматический выключатель АП50Б-3МТ-10КР 40 А:

Вид привода	Ручной
Вид расцепителей	Тепловой и электромагнитный
Коэффициент срабатывания магнитного расцепителя (ток уставки)	10 х Iном
Номинальный ток	40 А
Отключающая способность Icu	5 кА
Номинальное напряжение, В	~ 500 В
Серия	АП 50Б
Степень защиты	IP20
Климатическое исполнение	УХЛ3
Количество силовых полюсов	3 полюса
Регулировка теплового расцепителя	Нет
Способ монтажа	Монтажная плата
Страна	Россия

Основные данные Автоматический выключатель АП50Б-3МТ-10КР 40 А:

Количество (шт)	1
Габариты (мм)	139 x 103 x 109
Вес (кг)	0. 86

Модульное оборудование и автоматические выключатели разработано для понижения первичного показателя до оптимальных значений, с которыми смогут работать измерительные приборы и другое электрооборудование. Поэтому они используются везде, где есть необходимость в такой корректировке. Но для их стабильной работы важно правильное подключение и качественные комплектующие, которые упростят контроль. Автоматический выключатель АП50Б-3МТ-10КР 40 А и другие товары в нашей номенклатуре не боятся сложных условий эксплуатации, поэтому риск сбоев минимизирован. Продукция прошла строгие испытания на качество и соответствие отраслевым стандартам.
