чертежи, автомобильный, для авто, самодельный

Автор Василий Владимирович На чтение 3 мин.

Содержание

Выбираем конструкцию
Создание подъемника
Что лучше: собрать подъемник самостоятельно или купить

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

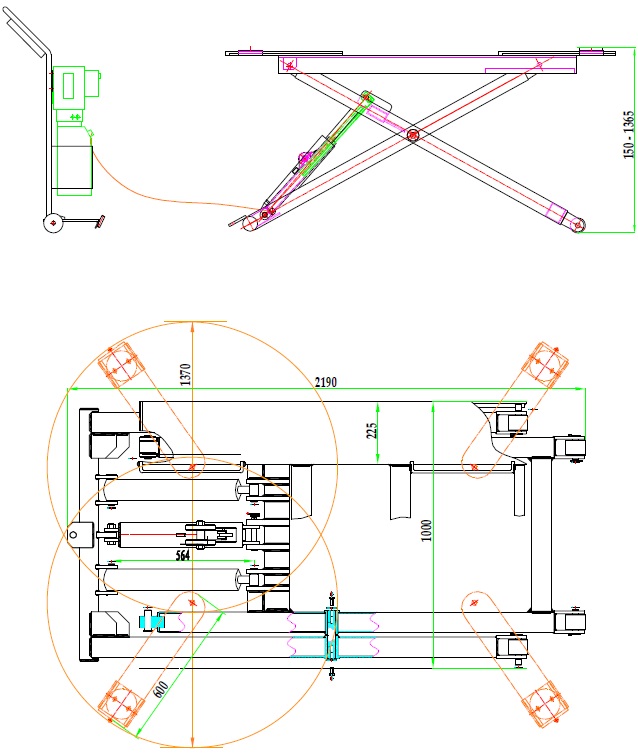

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
На валу редуктора устанавливают шпонку.
Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
плохо работает механизм фиксации;
опорное устройство не выдерживает имеющуюся нагрузку;
у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

При создании приспособления большую часть деталей нужно будет покупать в магазинах, поэтому окончательная стоимость готового устройства может быть немалой.

К тому же понадобится точный расчет всех узлов, который сможет сделать только инженер, имеющий опыт выполнения подобных работ. Если у вас нет таких знаний, то придется заказывать проект со всеми расчетами в специальной организации, на что потребуются финансовые затраты. Если в расчетах будет допущена ошибка, то устройство не сможет выдержать большую нагрузку.

Поэтому если вы не уверены, что сможете воплотить такой сложный проект в реальность, лучше создать опрокидыватель для транспортного средства, который будет более безопасным.

Читайте также:

Оцените автора

Ножничный подъемник – что такое ножничный подъемник: виды и характеристики

Ножничный подъемник — мобильное приспособление, способное поднимать и перемещать грузы, людей в вертикальной плоскости. Основная область использования оборудования — погрузочно-разгрузочные операции, помимо этого — монтажные, строительные, отделочные, другие работы. Малые габариты подъемника дают возможность выполнять нужные действия на участках любой площади.

Конструкция ножничного подъемника

Ножничный подъёмник состоит из грузовой площадки, двигающейся в вертикальном положении, и опоры, складывающейся крест-накрест. Дополнительным элементом конструкции выступает приспособление обеспечивающее плавность остановки, аварийное опускание рабочей поверхности, защитудвигателя от перегрузки, регулирующее высоту подъема, скорость движения платформы.

Подъемник оснащается рамой безопасности. Если под платформу попадают посторонние предметы, она сразу останавливается. Оборудование производится из крепких, износоустойчивых профильных труб, комплектуется надежными рабочими компонентами. Ножничный подъёмник может дополняться:

выдвижными платформами;
откидными бортами;
сетчатым ограждением;
световой индикацией;
кабиной, оснащенной дверями или рольставнями;
системой управления поэтажного типа.

Работает устройство от гидравлического привода, состоящего из насоса и электрического или дизельного двигателя (существуют агрегаты, оснащенные сразу двумя двигателями). Подъем/опускание осуществляются посредством гидроцилиндра и системы рычагов, запускается движение пультом.

Подъемный стол оборудован маслостанцией, которая подает рабочую жидкость в гидравлические цилиндры, приводя подъемный механизм в движение.

Устройство одинаково успешно используется как на открытых площадках, так и в помещении. Для выполнения внутренних работ применяется оборудование, работающее от электрического двигателя, не имеющего вредного для людей выхлопа. В зависимости от типа конструкции устанавливаться гидравлический подъемник может как на фундамент, так и в специально подготовленный приямок. Высота углубления рассчитывается исхода из высоты приспособления в собранном виде. Важно чтобы приемная площадка оборудования, после монтажа в приямок, максимально совпадала с уровнем пола. Это гарантирует беспрепятственный заезд тележек на платформу в процессе выполнения погрузочно-разгрузочных действий.

Основные виды ножничных подъемников

Подъемники делятся на:

Стационарные установки

Состоят из опоры и возвратно-поступательного механизма. Агрегат оснащен выключателем, позволяющим задать нужную высоту, системой защиты платформы от перегруза. Рабочая высота таких подъемников варьируется в пределах 20 метров. Это делает приспособление универсальным, позволяет использовать его для разных целей.

Передвижные устройства

Оснащены колесами. Методом буксировки их можно доставлять к месту выполнения работ, расширяя сферы применения установки.

Самоходные конструкции

Предназначены для крупных открытых строительных площадок. Вседорожные колеса установки заполнены полиуретаном, исключающим случайные проколы шин. Гидравлические опоры, грузоподъемная платформа, полный привод позволяют использовать оборудование на покрытии любого типа, как на рыхлом грунте, так и бездорожье, также на поверхностях имеющих уклон.

Многообразие модификаций дает возможность подобрать оборудование требуемых габаритов и эксплуатационных характеристик для выполнения производственных задач разной сложности.

Неоспоримыми преимуществами ножничного подъемника можно назвать:

удобство транспортировки;
высокая грузоподъемность;
простота монтажа;
функциональная надежность;
легкость обслуживания;
безопасность использования.

Варианты эксплуатации ножничных подъемников

Гидравлический подъемник, благодаря характерным конструктивным особенностям, приобрел широкую популярность во многих промышленных отраслях. Основные сферы использования оборудования:

Склады, логистические центры. Устройство дает возможность быстро и аккуратно загрузить/разгрузить грузовой автомобиль, переместить продукцию между многоуровневыми складскими секциями, разными этажами здания.
Строительные площадки. Подъемник позволяет выполнять оформление фасадов, покрасочные, отделочные, монтажные, прочие виды работ, подъем материалов на объектах различной этажности. Для данного вида работ чаще используются самоходные и передвижные подъёмники.
Автосервис. Оборудование широко используется в мастерских в процессе выполнения диагностики, ремонтных и обслуживающих работ. Устройство используется для перемещения автомобилей в автосалонах, подземных и многоэтажных гаражах, крупных автоконцернах.
Производственные подразделения. С помощью подъемного стола появляется возможность поднять или опустить собираемое изделие на требуемую высоту. Тем самым облегчается и ускоряется процесс сборки сложного оборудования.

Перемещение грузов и людей между этажами здания, склада. Оборудование выполняет функции грузопассажирского лифта. В данном случае подъемник комплектуется кабиной или ограждением.

Особенности использования

В процессе эксплуатации подъемника стоит соблюдать меры безопасности. Особенности расположения груза на подъемной площадке влияют на эксплуатационные параметры устройства. В идеальном варианте груз должен быть равномерно распределён по площади платформы. Только в этом случае подъемник может поднять груз номинального объёма. Если груз занимает половину подъёмника по длине, то его масса должна быть 50% общей грузоподъемности.

Если груз занимает половину платформы по ширине, то его вес должен быть не больше 33% общей грузоподъемности. Во время проведения погрузочно-разгрузочных манипуляций, по мере возможности, стоит избегать нагрузок на платформу в горизонтальной плоскости. Соблюдение эксплуатационных норм обеспечит производственные процессы безопасностью, эффективностью.

6 лучших автомобильных подъемников для вашего домашнего гаража, согласно CNET

Итак, вы рассматриваете возможность более частого обслуживания автомобиля на дому, чтобы сэкономить деньги. Наличие собственного набора инструментов необходимо, но один элемент оборудования упрощает ремонт автомобиля своими руками: автомобильный подъемник. Однако это недешево. По данным CNET, прежде чем совершить крупную покупку, ознакомьтесь с лучшими автоподъемниками для вашего домашнего гаража.

Основы автомобильных подъемников

Автомобильный подъемник | Доминик Рейтер/AFP через Getty Images

Автомобильные подъемники используются для подъема транспортных средств в воздух, чтобы вы могли залезть под них и работать с ними. Хотя автомагазины обычно используют автомобильные подъемники для обслуживания транспортных средств, владельцы транспортных средств могут установить их в своих домашних гаражах.

Вы даже можете использовать их для хранения автомобилей в вертикальном положении или для хранения одного автомобиля в течение длительного времени со снятым с шин весом.

Автомобильные подъемники бывают ножничными, двухстоечными и четырехстоечными. Крайне важно выбрать правильный для ваших нужд и правильно использовать его для ваших автомобилей. Если вы этого не сделаете, вы рискуете серьезно повредить свой автомобиль и навредить себе.

Вам также необходимо убедиться, что вы используете тот, который выдержит вес вашего автомобиля. Например, пикапы нуждаются в сверхмощном оборудовании, потому что они весят больше, чем стандартный легковой автомобиль.

Вот шесть лучших автоподъемников 2022 года по версии CNET.

1. QuickJack BL-5000SLX

QuickJack может легко поднять ваш автомобиль? pic. twitter.com/tHXtTdv4Or
— Insider (@thisisinsider) 12 ноября 2018 г.

QuickJack BL-5000SLX — хороший портативный вариант, который можно использовать в нескольких местах, например, в доме друга. Этот автомобильный подъемник обеспечивает 17,5-дюймовое пространство для обзора днища автомобиля. Это означает, что вам придется лежать на спине, чтобы обслуживать машину, но это прекрасно работает, если вам нужен недорогой подъемник, который выдерживает до 5000 фунтов. Новый стоит от 1300 до 1500 долларов, в зависимости от продавца. Если вам нужна модель, которая выдерживает больший вес, QuickJack также продает вариант весом 7000 фунтов.

2. Двухстоечный подъемник APlusLift HW-10KOH

Этот автоподъемник отлично подходит для тяжелых транспортных средств, таких как полноразмерные пикапы и большие внедорожники. Он может выдерживать около 10 000 фунтов и поставляется в конфигурации с двухстоечным подвесным подъемником. Вы можете вставать, работая с днищем автомобиля. Клиенты Amazon сообщают о хорошем опыте использования этой модели. Ожидайте заплатить около 3000 долларов за новый APlusLift HW-10KOH.

3. Автомобильный подъемник средней высоты BendPak MD-6XP

Эта модель представляет собой ножничный подъемник средней высоты, который поднимает автомобиль с помощью ножничной системы поддержки. Как правило, они не поднимают автомобили очень высоко, поэтому вам придется откидываться на пол или использовать катящуюся доску для лианы. Тем не менее, BendPak MD-6XP обеспечивает 48 дюймов пространства под вашим автомобилем, поэтому вы не будете чувствовать себя стесненными, когда вам нужно проверить днище.

Тем не менее, этот подъемник может поднять до 6000 фунтов. Новая модель стоит около 3000 долларов.

BendPak XPR-10AXLS — еще один двухстоечный автомобильный подъемник, способный выдерживать нагрузку до 10 000 фунтов. Он также предлагает колоссальные 75 дюймов пространства под автомобилем — самый высокий в этом списке. В этой модели также используются цилиндры с прямым приводом вместо подъемных цепей.

Идеально подходит для высокого роста, позволяет легко ходить и проверять днище автомобиля. Этот вариант колеблется около 6000 долларов или около того.

5. Четырехстоечный автомобильный подъемник Triumph NSS-8

Если вам нужна большая устойчивость, этот четырехстоечный подъемник — идеальное решение. Он поддерживает ваш автомобиль во всех четырех углах, так что вы можете с уверенностью хранить под ним еще один автомобиль. Triumph NSS-8 обеспечивает до 72 дюймов пространства и может выдерживать 8000 фунтов.

Этот автомобильный подъемник оснащен роликами на стойках, поэтому вы можете перемещать его в любое место в гараже. Он также поставляется с поддонами для капель, чтобы предотвратить утечку жидкости на транспортное средство под поднятым. Хотя Triumph больше не производит эту модель, вы можете найти подержанные на eBay примерно за 3000 долларов.

6. Двухстоечный подъемник Triumph NT-9FP

Эта модель Triumph представляет собой двухстоечный подъемник с двух- и трехступенчатым подъемным рычагом. Он обеспечивает клиренс 72 дюйма, но если у вас нет такого места в гараже, вы можете настроить этот автоподъемник, подняв его на высоту по вашему выбору.

Эта модель получила высокие оценки от клиентов Amazon, многие из которых хвалят ее надежность и доступную цену. Однако, как и NSS-8, NT-9FP больше не доступен на Amazon. Вы можете найти его на таких сайтах, как eBay, примерно за 2500 долларов или около того.

Автомобильные подъемники отлично подходят для домашних мастеров и коллекционеров автомобилей. Выбор лучшего автомобильного подъемника будет зависеть от ваших потребностей и размера вашего гаража.

Связанные: 5 причин, по которым вы должны абсолютно изменить свою собственную нефть

Построить картонный ножничный лифт

Принесите науку домой

Весов

Поделиться на Facebook
Share on Twitter
Share on Reddit
Share on LinkedIn
Share via Email
Print

Key concepts
Физика
Механика
Связи
Геометрия

Введение
Вы когда-нибудь хотели дотянуться до чего-то высоко на полке? Или вы когда-нибудь наблюдали за строителями, которым нужно дотянуться до высокого столба? Ножничный подъемник — это устройство, которое может выдвигаться на большую длину, а также очень компактно складываться.

В этом проекте вы соберете свой собственный ножничный подъемник из обычных бытовых материалов!

Фон
Механические связи представляют собой тип машины, обычно состоящий из жестких стержней, соединенных друг с другом вращающимися или скользящими соединениями. В сочетании звенья и соединения могут использоваться для создания множества сложных движений, которые используются в машинах вокруг вас. Их можно использовать для преобразования движения из одного типа в другой. Например, рычажный механизм в автомобильном двигателе преобразует возвратно-поступательное движение поршня во вращательное движение, которое в конечном итоге передается для вращения колес автомобиля. Связи можно использовать для усиления как силы, например, в плоскогубцах, так и движения. Пример последнего: если у вас есть рычаг, у которого одна сторона в два раза длиннее другой, когда вы нажимаете на короткий конец, длинный конец сдвинется в два раза дальше. (Обратите внимание, что в обоих случаях энергия сохраняется — вы никогда не сможете получить «бесплатную» работу от связи.

)

В этом проекте вы соберете механизм, называемый ножничным подъемником. Такие подъемники используются в строительной технике для подъема рабочих на высокие места. В более общем смысле они представляют собой тип пантографа. Ножничный подъемник использует движение, подобное аккордеону, для сжатия и растяжения, что позволяет ему как компактно складываться, так и вытягиваться намного за пределы своей первоначальной длины. Попробуйте этот проект, чтобы построить свой собственный, и посмотрите, каких высот вы можете достичь!

Материалы

Гофрокартон
Канцелярские кнопки или кнопки
Пластилин для лепки или Play-Doh
Ножницы (и взрослый, который поможет вырезать и использовать канцелярские кнопки, если это необходимо)
Линейка (дополнительно)

Подготовка

Разрежьте гофрированный картон как минимум на шесть полос одинакового размера. Точные размеры не имеют значения, но примерно от двух до трех сантиметров в ширину и от 10 до 15 сантиметров в длину — это хорошее начало.

Процедура

Аккуратно проткните канцелярскими кнопками центр двух полосок и соедините их, образуя букву «Х».
С помощью канцелярской кнопки и каждой оставшейся пары картонных полосок сформируйте букву X.
Теперь с помощью канцелярских кнопок соедините верхнюю часть одного X с нижней частью другого X, как показано на рисунке. Важно, чтобы канцелярские кнопки находились примерно в одном и том же месте на каждой полоске. (Например, не ставьте один прямо посередине, а другой близко к краю.)

Продолжайте соединять верхнюю часть одного X с нижней частью следующего X с помощью канцелярских кнопок. Убедитесь, что вы чередуете слева направо, какой кусок картона находится сверху, а какой снизу — это сделает ваш механизм плоским.
Используйте небольшие кусочки глины для лепки или пластилин Play-Doh, чтобы покрыть точки канцелярских кнопок, торчащих с обратной стороны картона.
Теперь положите весь ножничный подъемник на стол. Аккуратно удерживайте пальцами свободные концы одного крестика. Попробуйте слегка потянуть их друг от друга. Что происходит?
Теперь попробуйте аккуратно подтолкнуть их друг к другу.
Что происходит?
Дополнительно: С помощью линейки измерьте общую длину ножничного подъемника, когда он полностью сжат и полностью выдвинут. Насколько он может изменить свою длину?
Дополнительно: Отрежьте больше картонных полос и удлините ножничный подъемник. Как долго вы можете это сделать?
Дополнительно: Ваш картонный ножничный подъемник — хороший пример того, как работает механизм, но он не очень прочный. Можете ли вы построить более прочный ножничный подъемник из разных материалов? Можете ли вы поставить «коготь» на конец, чтобы вы могли использовать его, чтобы достать и схватить что-то?

Наблюдения и результаты
Вы обнаружите, что когда вы раздвигаете концы X, ваши ножничные подъемники сжимаются (все X становятся короче и сплющиваются).

Когда вы соединяете концы X вместе, ножничный подъемник расширяется (все X становятся высокими и тонкими). В зависимости от того, как именно вы нарежете куски картона и куда поместите канцелярские кнопки, он должен удлиниться примерно в два раза по сравнению с его первоначальной длиной.

Поскольку ваш ножничный подъемник сделан из картона, в соединениях должна быть определенная гибкость, а расположение штифтов не обязательно должно быть идеальным. Однако, если вы недостаточно внимательно относитесь к тому, как вы разрезаете картон или куда вставляете штифты, ваш ножничный подъемник может заклинить или перестать двигаться. Для правильной работы звенья должны образовывать параллелограммы между каждой парой крестиков — четырехсторонние фигуры, противоположные стороны которых имеют одинаковую длину и всегда параллельны друг другу. Если вы отрежете куски картона разной длины или не вставите штифты в одни и те же места на каждом звене, то звенья могут не образовывать параллелограммы при их соединении, и ваш ножничный подъемник не будет работать.

Глина для лепки в основном служит для защиты от проколов пальцев канцелярскими кнопками, но не очень хорошо удерживает ножничный подъемник вместе. Чтобы построить более крепкий ножничный подъемник, попробуйте использовать что-то вроде деревянных палочек вместо картона и попросите взрослого согнуть концы кнопок под углом 90 градусов, чтобы они не выпали из отверстий.

Еще для изучения
Механические механизмы из Five Hundand Seven
Ножничный подъемник (с помощью палочек!), от Instructables
Простые машины — механическое преимущество, от EDInformatics.com
Научные занятия для всех возрастов!, от Science Buddies

ОБ АВТОРАХ

Бен Финио — старший штатный научный сотрудник Science Buddies и лектор Школы машиностроения и аэрокосмической техники Сибли Корнельского университета. Подпишитесь на него в Твиттере @BenFinio.
