43.73.00.00 Бабка передняя настольного токарного станка

Передняя бабка настольного токарного станка, предназначена для передачи вращения от двигателя к обрабатываемой детали. Вращение передается на двухручьевой шкив 2 клино-ременной передачей. Вращение от шкива 2 к обрабатываемой детали передают два поводка 3. Шкив 2 соединен с осью 13 шпонкой 19 и прикреплен к оси винтом 16. Ось 13 вращается в двух шариковых подшипниках 18, один из которых (правый) закреплен в корпусе 1 упорным кольцом 11 с винтами 15 и гайкой 8.
Подшипники 18 сматываются густой смазкой, закладываемой внутрь корпуса 1. Кольцо 17 предохраняет вытекание смазки из корпуса и защищает подшипники 18 от попадания в них пыли и грязи.
Переднюю бабку устанавливают на направляющих станка и фиксируют на них эксцентриковым зажимом, затем поворотом эксцентрика 6 закрепляют.


Сортировка: По умолчаниюНазвание (А – Я)Название (Я – А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А – Я)Модель (Я – А)

Показать: 15255075100

И00.73.00.01 – Корпус

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.73.00.01 – Корпус.cdwФайл модели..

$4. 00

И00.73.00.01 – Корпус – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.И00.73.00.01 – Корпус – чертеж.cdw..

$2.00

И00.73.00.02 – Шкив

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.73.00.02 – Шкив.cdwФайл модели:И..

$2.00

И00.73.00.02 – Шкив – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.И00.73.00.02 – Шкив – чертеж.cdw..

$1.00

И00.73.00.03 – Поводок

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.73.00.03 – Поводок.cdwФайл модел..

$2.00

И00.73.00.03 – Поводок – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.И00.73.00.03 – Поводок – чертеж. cdw..

$1.00

И00.73.00.04 – Шайба

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.73.00.04 – Шайба.cdwФайл модели:..

$2.00

И00.73.00.04 – Шайба – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.И00.73.00.04 – Шайба – чертеж.cdw..

$1.00

И00.73.00.05 – Прижим

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.73.00.05 – Прижим.cdwФайл модели..

$2.00

И00.73.00.05 – Прижим – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.И00.73.00.05 – Прижим – чертеж.cdw..

$1.00

И00.73.00.06 – Эксцентрик

Чертеж и модель детали. Версия программы Компас 16. Файл чертежа:И00.73.00.06 – Эксцентрик.cdwФайл мо..

$2.00

И00.73.00.06 – Эксцентрик – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.И00.73.00.06 – Эксцентрик – чертеж.cdw..

$1.00

И00.73.00.07 – Пружина

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.73.00.07 – Пружина.cdwФайл модел..

$2.00

И00.73.00.07 – Пружина – чертеж

В архиве находится файл чертежа. Версия программы Компас 16.И00.73.00.07 – Пружина – чертеж.cdw..

$1.00

И00.73.00.08 – Гайка

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.73.00.08 – Гайка.cdwФайл модели:..

$2.00

Показано с 1 по 15 из 31 (всего 3 страниц)

Смазка для токарных станков

Токарная обработка Машины – Смазка для токарных станков

Токарный станок Техническое обслуживание-смазка

Надлежащая смазка станков является обязанностью оператора. В чтобы убедиться, что машина работает правильно и сохраняет свою точность, требуется регулярная смазка.

Перед эксплуатацией токарного станка убедитесь, что все смазочные материалы находятся в надлежащем состоянии. уровни. Поскольку все токарные станки разные, невозможно охватить график смазки для всех типов токарных станков, имеющихся в механическом цехе. Используйте приведенную ниже таблицу в качестве руководства по правильному выбору точек смазки на большинство типов токарных станков. Если вы обнаружите, что машина, которую вы используете, резко отличается от машины, найденной в иллюстрации, узнайте у инструктора график смазки вашего конкретная машина.


Передняя бабка

Подшипники шпинделя, редуктор передней бабки и валы постоянно смазываются из распределительного бака, расположенного под верхней крышкой передней бабки. Масло подается либо насосом, либо маслоотражателем, установленным в передней бабке. Доказательство того подача показана в смотровом стекле, расположенном на передней поверхности передней бабки.

(Фигура 1).


Рис. 1. Если машина оборудована насосом, масло должно быть видно, когда двигатель работает. Если машина оснащена маслоотражателем, масло следует виден в смотровом стекле резервуара передней бабки.

Убедитесь, что уровень масла в системе поддерживается на максимальном уровне. На токарных станках с масляный насос, масло обычно доливается через заливную горловину в масляном баке, расположенном за защитной крышкой передней бабки. (Фигура 2).


Рис. 2. Трубка для заливки масла обычно находится за концом передней бабки. защитный кожух.


Рис. 3. Пробка маслоналивного отверстия, расположенная в верхней части передней бабки. токарного станка с маслоотражательной системой смазки

На токарных станках с маслоотражателем масло обычно доливается через заливную пробку на крышка бабки. (Рисунок 3).
Токарные станки некоторых типов оснащены как смотровым стеклом резервуара, так и смотровое стекло потока масла (рис. 4). Смотровое стекло резервуара расположено на нижняя половина передней бабки, а смотровое стекло расположено вверху бабки.


Рис. 4. Передняя бабка токарного станка с и смотровые стекла резервуара


Коробка передач

Шестерни в коробке передач смазываются разбрызгиванием из масляного бака, который является частью коробки передач. Маслосмотровое окошко обычно расположено спереди или боковой поверхности редуктора (рис. 5).


Рис. 5. Когда токарный станок выключен, масло должно быть постоянно видно в смотровом окошке коробки передач.


Рис. 6. Типичное колено наполнителя, расположенное за торцевой крышкой передняя бабка

Чтобы долить или заполнить коробку передач, найдите заправочное колено за торцевая крышка передней бабки (рис. 6).

Фартук

Зубчатые передачи смазываются разбрызгиванием из масляного бака, являющегося частью фартук. На токарных станках нового типа масляный бак фартука также является резервуаром для масла. насос с ручным управлением (рис. 7), который смазывает направляющие, поперечные направляющие, и орех.


Рис. 7. Прежде чем приступить к работе на токарном станке, дайте однократный лубрикатор насос для обеспечения надлежащей смазки направляющих, крестовины слайд и гайка.

При падении уровня масла ниже уровня на смотровом стекле на фартуке (Рисунок 8), систему можно заполнить через заливную пробку, расположенную на седле. (Рисунок 9).


Рисунок 8  Маслосмотровое стекло фартука


Рис. 9. Пробка маслозаливной горловины фартука

Для бесперебойной работы станок содержит его в чистоте и регулярно обслуживает. Использовать типовую схему смазки на рис. 10, чтобы найти и поддерживать регулярное график смазки токарных станков в вашем механическом цехе.


Рисунок 10. Общая схема смазки

Каждую неделю смазывайте зубчатые рейки и концевые колеса) Shell Alvania RA.
– Патрон (ручной) Molycote”D”.
Каждую неделю смазывайте заднюю бабку, ходовой винт, торцевую шестерню, втулки и Верхняя направляющая, Shell Tellus T37 (ISO VG37)
Фартук. Проверяйте уровень и доливайте каждую неделю – Shell Tona TX68 (ISO VGT 68) Общий объем 1,2 литра.
Передняя бабка. Проверяйте уровень и доливайте каждую неделю – Shell Tellus T37 (ISO VG37) Общий объем 16 литров.
Коробка передач. Проверяйте уровень и доливайте каждую неделю – Shell Tellus T 37 (ISO VG 37) Общий объем 2,6 л.

Топ

Сборка токарного станка в стиле Gingery

Сборка токарного станка в стиле Gingery
Домашняя страница


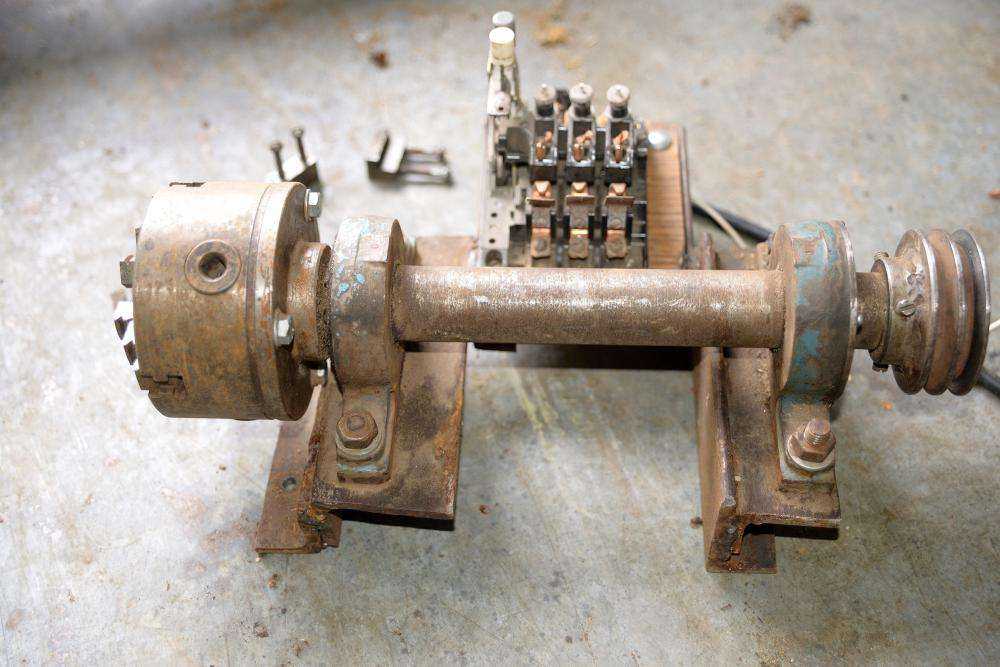

Хорошо, передняя бабка готова, и теперь я могу использовать токарный станок для нескольких операций. Я думаю, что я должен сделать заднюю бабку следующей… 23 июля 2002 г.


Нужна холоднокатаная сталь для вашего токарного станка или других проектов? Я получил свой онлайн от этой компании

Часть 5: Передняя бабка
Перейти к детали; 1 — 2 — 3 — 4 — 5 — 6 — 7 — 8

Я отливал переднюю бабку несколько раз, чтобы найти способ получить наименьшую усадочную полость. Тот, что спереди, почти не показывает признаков усадки, поэтому я выбрал именно его.

Для точного растачивания передней бабки изготавливается временная сборка передней бабки. Дэйв Джинджери предлагает читателю построить узел на основе регулируемого уголка. Я решил потратить немного больше времени и отлил прочную временную переднюю бабку с направляющими и зажимами для соединения с направляющими. Это была небольшая дополнительная работа, но она была очень стабильной. Шкив смещен от центра, потому что временная передняя бабка была слишком большой, и мне пришлось позволить ей свисать с левой стороны.

Это позволило мне протестировать прототип конструкции передней бабки токарного станка по дереву, который я хотел бы спроектировать и построить.

У меня не было материала для токарного станка, из которого можно было бы шлифовать борштангу, как это рекомендуется в книге, поэтому вместо этого я использовал кусок закаленной стали от метчика для нарезания резьбы. Конец метчика был квадратным, поэтому его было легко отшлифовать.

Этот метчик взят из дешевого набора метчиков и матриц, которые я купил в популярном каталоге автозапчастей. Этот набор был бычьим фекалиями! В каталоге он указан как «Наш лучший набор метчиков и матриц из углеродистой стали» за 19 долларов.0,95. Я рад, что не купил их худший комплект из углеродистой стали…

Вот временный фартук, который носит переднюю бабку по направляющим, когда ее надоедает.

Вместо того, чтобы сверлить и нарезать отверстия в передней части передней бабки, чтобы прикрепить временный фартук, я просто просверлил его отверстия, чтобы они соответствовали расположению винтов зажима передних направляющих. Я сварил эту штуку вместе, но вы, вероятно, можете вырезать Т-образную форму и согнуть переднюю часть вниз, чтобы получить показанную конфигурацию. Ладно, хватит разговоров, давайте утомим этого дурака…

Извините, фото нет. ..

Здесь вы можете увидеть переднюю бабку сразу после того, как я ее просверлил. Вся металлическая стружка убирается. гораздо проще расточить одну сторону за раз, чем установить подшипник для дополнительной поддержки. Я получил этот совет от Metalworking Gearheads (у него также есть хорошие советы по очистке). Посетите его сайт, если вы еще этого не сделали!

Вот крупный план готового отверстия, расточной оправки и сверла. Это хорошая чистая дыра. И я не строил регулировочный калибр Джинджери и никогда не измерял диаметр ствола. Я просто продолжал рассверливать отверстие все больше и больше, пока оно не выглядело близко к размеру подшипника, затем я попытался вставить подшипник внутрь. Я продолжал удлинять буровое долото на мизерных величин, пока подшипник не скользил внутрь с небольшим трением. Предупреждение: если вы не будете осторожны, есть большой риск просверлить слишком большое отверстие!

Вот подшипники.
