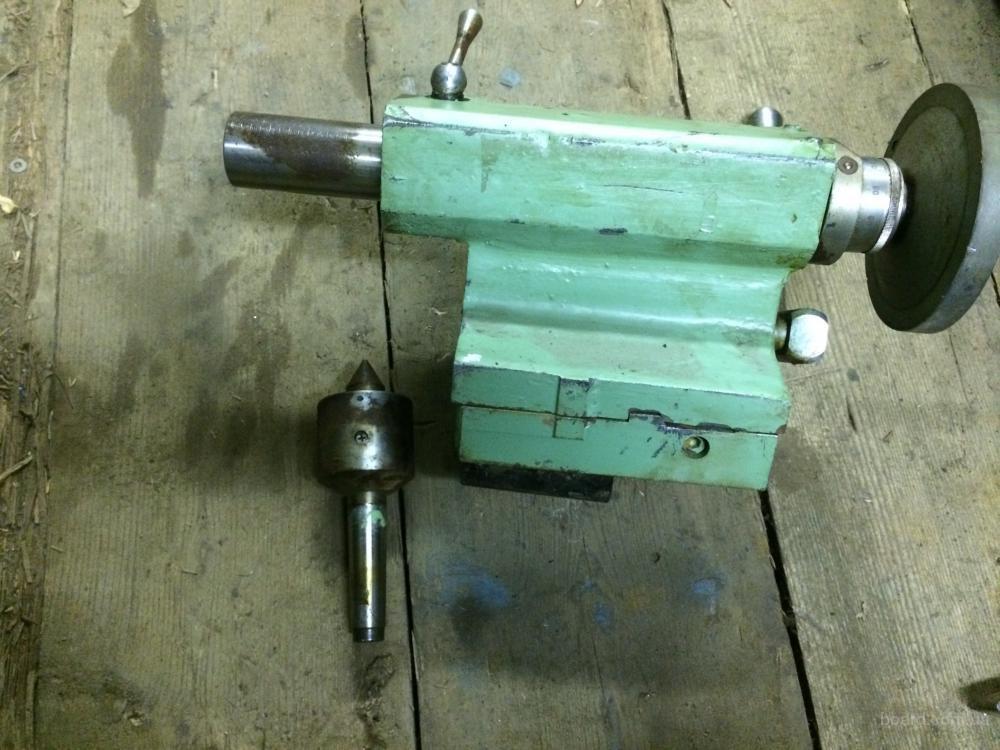

Задняя бабка в сборе для токарных станков. Ремонт.
Задняя бабка один из самых ответственных и нагруженных узлов токарного станка. Её типичные неисправности: увеличение люфта и зазора в местах сопряжений, появление смещения, износ подшипников крепления пиноли (в моделях с вращающейся пинолью) и т.п. – хорошо известны токарям.
Задняя бабка токарного станка жёстко крепится к станине, являясь упором и креплением для обрабатываемой заготовки. Она предназначена не только для фиксации длинных деталей при их обработке, но и установки свёрл, развёрток, метчиков и другого металлорежущего инструмента.
Конструкция и принцип работы
Задняя бабка токарного станка состоит из следующих деталей:
- ✅ основания-подошвы, на котором крепятся рабочие части и органы управления,
- ✅ корпуса,
- ✅ пиноли – подвижной в осевом направлении гильзе, предназначенной для крепления центра или обрабатывающего инструмента,
- ✅ рукояток для фиксации пиноли и корпуса,
- ✅ регулировочных винтов.
Основными движениями являются перемещение задней бабки вдоль станины с помощью рукоятки и пиноли внутри корпуса. Пиноль перемещается с помощью маховика и крепится в корпусе рукояткой.
Ремонт задней бабки токарного станка
Наше предприятие является производителем узлов и деталей к металлообрабатывающим станкам. Мы предлагаем купить заднюю бабку токарного станка в сборе, отдельные детали или заказать ремонт вашего оборудования. Наши специалисты восстанавливают основные параметры узлов задней бабки. К ним относят точность стыка станины и корпуса, восстановление геометрии пиноли, винта подачи, отверстия под её установку в корпусе, ремонт механизмов крепления и т.п.
Восстановленное оборудование соответствует паспортным данным станка по допускам люфта между направляющих станины и узла, зазоров подшипников и геометрической соосности шпинделя и пиноли.
Преимущества покупки
Покупка задней бабки на токарный станок после ее ремонта непосредственно на заводе-изготовителе имеет следующие преимущества:
- ✅ Узел имеет заводскую стоимость и предлагается без наценки посредника.
- ✅ Мы даём гарантию на купленное или восстановленное оборудование, все узлы проходят контроль качества и снабжаются документацией.
- ✅ Оперативное выполнение заявки – мы понимаем, что простой по причине отсутствия запчастей или ремонта ухудшает производственные показатели.
- ✅ Заказ доставляется максимально быстро с помощью транспортных компаний, до терминала отправки завод транспортирует заказ бесплатно.
Мы предлагаем купить заднюю бабку на станки 1М65, 165, ДИП 500, 1Н65.30.000, 16К20, 16К25, 1К62, 1К625, 1К62Д, 1К625Д, 1М63, 163, ДИП 300, 1В62Г, 16Д20, 16Д25, 16Б16, 1М64, ДИП 400, 1А64, пиноли, винтовые пары и другие детали.
По вопросам приобретения обращаться по указанным телефонам в контактах нашего сайта.
Задняя бабка токарного станка — ПКФ «Спектр», Челябинск
Задняя бабка – это деталь, которая состоит из:
- корпуса;
- пиноли;
- винта, который перемещает пиноль;
- рукоятки, чья задача закрепить пиноль;
- рукоятки для крепления самой бабки;
- винта, перемещающего заднюю бабку;
- маховичка.
У задней бабки несколько задач: закрепить длинные заготовки, находящихся в центре, контролировать установку резцов и зажимать пару, которая состоит из болта и гайки.
За что отвечают элементы задней бабки
Планка и зажимной болт перемещают и закрепляют заднюю бабку. За перемещение пиноли, когда происходит момент сверления отвечает маховичок.
Винт с рукояткой нужен для того, чтобы закрепить пиноль в необходимом направлении.
Чтобы положение оси задней бабки оставалось устойчивым и надежным во время всего периода работы корпус на задней бабке крепится на станине. Такая мера позволяет предотвратить возможность аварийного случая, например, если деталь вырвется из центра.
Эффективность работы задней бабки станка оценивается по следующим критериям:
- Оставаться на исходной позиции, не поддаваясь на внешние факторы;
- Осуществлять верное направление положение оси центра;
- Установка по оси станка должна отнимать минимум время;
- Максимально точно устанавливать обрабатываемую по центру обеих отверстии станка;
- Создавать надежное направление шпинделя (пиноль) задней бабки, не изменяя положение оси.
Задняя бабка имеет разные виды конструкции, но при этом в их конструкции будут входить универсальные детали. Это позволяет максимально быстро ориентироваться в задней бабке токарного станка любых размеров.
Для этого необходимо знать, как устроено данное оборудование средних размеров.
Конструкция задней бабки токарного станка
Как и у большинства станков корпус задней бабки имеет два основные детали – это сам корпус (1) и основание задней бабки (2), которые представлены в виде плота (мостика).
На верхнюю поверхность плота (мостика) устанавливается корпус, а сам он подгоняется по направляющим станины. Плоскости, где корпус соприкасается с плотом, устанавливаются таким образом, чтобы оси задней бабки и шпинделя станка не только совпадали, но и были параллельны ей.
Чтобы достигнуть максимальной параллельности осей осуществляется присоединение к вертикальной грани направляющего буртика. Винт с квадратной головкой и гайки позволяют переместить корпус по плоту и тем самым достигнуть бокового совпадения осей. С помощью двух болтов (4) и накладки (3) корпус одновременно крепятся сразу к двум деталям: плоту и станине.
Восстановление и ремонт задней бабки
Задняя бабка является узлом, который активно используется во время работы токарного станка, что в итоге приводит к выходу из строя.
Приводить в рабочее состояние чаще всего приходится:
- Соотношение мостика и станины;
- Настройка точности отверстия;
- Регулирование высоты центров.
Ремонтировать необходимо и отдельные детали задней бабки: элементы управления и пиноль.
Тяжелее всего подлежат к восстановлению регулирование высоты у центров и точность отверстия корпуса. Специалисты используют акрилопласты для наиболее эффективного восстановления большинства поломок задней бабки. Для незначительных дефектов, например, отверстия под пиноль применяют притир, но необходимо после этого применить тот же акрилопласт.
На направляющих установлены специальные накладки, чья задача восстанавливать параметры растачивания. Это позволяет регулировать высоту центров. Также необходимо изготовить новый шпиндель, который устанавливается с помощью акрилопласта.
Восстановление задней бабки акрилопластом
Одним из главных узлов токарного станка является задняя бабка.
- Для того, чтобы расширить отверстие для шпинделя снимают метал толщиной 3-4 миллиметра. Важно, чтобы показатели овальности не превышали полсантиметра.
- Полая оправа монтируется в шпинделе передней бабки. Равнение внешнего диаметра цилиндрической оправки происходит по внешнему диаметру обновленной пиноли.
- Перед тем как установить оправку приделывают прокладку (например, бумага) в конусное отверстие пиноли. Измеряется место установки относительно оси пиноли и центра.
- После установки оправки тестируют и при необходимости регулируется биение поправки. Хорошими показателями является от 0,16 до 0,19 мм. Пиноль монтируется таким образом, чтобы оправка располагалась с небольшим отклонением над ней. Отличие высоты центров и передней бабки имеет уровень равный 0,06-0,08 мм.
- Над отверстием шпинделя просверливаются три небольшие дырочки диаметром примерно 7 мм. Они размещены по середине и краям корпуса задней бабки.
- Просвет в корпусе необходимо обработать обезжиривающим средством и сушить на протяжении 25-30 минут.
- Оправку закрепляют на станине при поомщи болтов, а перед этим обрабатывают мылом и монтируют корпус задней бабки.
- При помощи специальных колец и пластилина происходит загерметизация отверстии под пиноль. Также делают для крепления шпинделя.
- В том месте где были просверлены три отверстия делают три воронки из пластилина.
- Раствор из акрилопласта заливают в среднюю воронку. Заполняют ее до тех пор, пока не заполнятся крайние воронки.
- Обработанную акрилопластом заднюю бабку оставляют сушиться засыхать при температуре 19-20 градусов.
- Затем сдвигают узел и очищают его от остатков пластилина. Также создаются специальные канавки, проделывают отверстия, формируют паз шпоночного типа и окончательно собирают всю конструкцию задней бабки.
