Разбираемся в размерах двутавровых балок

Двутавровая балка – так называют металлическую конструкцию сплошного сечения, чья длина превышает длину сечения. Им находят применение при строительстве зданий, крупных металлоконструкций и прочего, потому они имеют довольно большой разброс в размерах, притом, что они созданы по одному и тому же уравнению прочности.

Таким образом, размер становится одной из самых важных характеристик двутавровой балки. По размерам может отличаться высота двутавра, толщина и ширина его элементов, возможные размеры определяются требованиями, прописанными в ГОСТ.

Типы

Двутавровые балки разделяются на несколько видов, они могут быть обычными или специальными, универсальными, и приспособленными для использования в определенной сфере, к примеру, для армирования стволов шахты, и так далее.

По размеру она может быть мерной, краткой мерной длины, или мерной длины с остатком до 5% массы, также определяются балки немерной длины.

Сам по себе размер балки определяется длиной отрезка между внешними гранями балки.

Отличия могут быть и в толщине самих элементов балки, стенки и полки в балках разных марок могут отличаться между собой. Различия наблюдаются и в способе производстве, марки стали, и так далее. Грани полок могут быть параллельными, или скошенными вовнутрь.

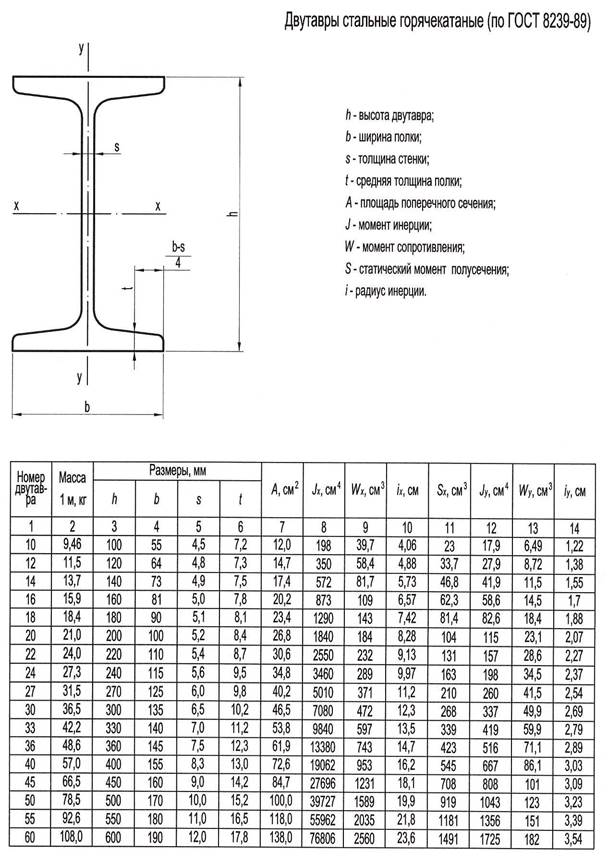

Размеры двутавровых балок, таблица для горячекатаной продукции по ГОСТ 8239-89:



Основные преимущества

Двутавровые балки занимают довольно большую нишу на рынке сортового проката, их производят многие металлургические заводы, а спрос на них остается постоянным.

Такая популярность обеспечивается рядом преимуществ:

• Прочность – они имеют чрезвычайно прочную конструкцию, что позволяет складывать их в крупногабаритные металлоконструкции, подвергаемые большим нагрузкам;
• Точность – продукция производится на заводе целыми сериями, современное оборудование позволяет добиться предельной точности при производстве;
• Качество – балки выпускаются по сертифицированным технологиям, предусматривающим высокий уровень качества;
• Удобство – монтажные работы с использованием двутавровых металлических блоков максимально просты, их можно обработать при помощи простейших инструментах, что значительно облегчает строительные работы;
• Стабильность – металлоконструкции из этого материала не будут скрипеть, усаживаться, и так далее;
• Универсальность – число доступных комбинаций при строительстве крупногабаритных металлоконструкций ограничено только фантазией проектировщика.

Строители часто делают выбор в их пользу для того, чтобы снизить затраты на перевозку стройматериалов и сроки реализации строительных проектов, работы с двутаврами можно проводить, не пользуясь тяжелой техникой и спецсредствами, даже морозная температура не будет помехой такому строительству.

Характеристики

Использование двутавров на строительных работах стало столь массовым благодаря их высоким техническим характеристикам. Их конструкция способна выдержать в 30 раз большую нагрузку, чем квадратный профиль того же сечения.

Выше мы уже упоминали вскользь некоторые характеристики, поэтому подведем итог, и выделим основные:

• Размеры;
• Назначение;
• Способ производства;
• Толщина элементов;
• Металлический сплав;
• Положение планок.

Внутренние планки у стандартных двутавр имеют наклон в 6-12о, однако также производятся двутавры серии М и С с другими показателями наклона.

Серия М применяется при строительстве монорельсов, внутренние грани имеют минимальный наклон, серия С с большим наклоном применяется при армировании стволов шахт.

Горячекатаные двутавры могут иметь высоту от 10 до 50 см, и длину от 4 до 12 метров, при этом часто длина отличается в зависимости от производителей. Допускается производство более длинных балок, по специальному заказу производителя. Высота сварных профилей ограничивается показателем в 1013 мм.

Вне зависимости от способа производства, выбирая двутавровую балку нужно учесть толщину полки. В случае если полка наклонная, есть смысл измерить толщину самостоятельно, поскольку самим производителем они определяются по среднему значению.

Вес погонного метра – еще одна важная характеристика, данную продукцию изготавливают из высокопрочной легированной стали, содержащей малое количество углерода. Повышенный вес нужно учитывать при составлении строительных проектов.

ГОСТы

Как и вся металлургическая продукция, двутавры изготавливаются в точном соответствии действующим в стране и/или на международном уровне ГОСТам. К примеру, требования к характеристикам горячекатаной продукции такого типа указаны в ГОСТ 535-88, который также определяет существующие разновидности граней полок.

На территории РФ основным производителем является Нижнетагильский меткомбинат, чья продукция соответствует также требованиям ГОСТ 26020-83, и техусловию СТО АСЧМ 20-93, действующему на самом предприятии. Характеристики всех производящихся в России двутавровых балок стандартных габаритов указаны в ГОСТ 8239-89, продукция из серий М и С регулируется ГОСТом 19425-74.

Расчет веса балки

Вес является одной из ключевых характеристик любого строительного или конструкционного материала, его расчет производится на основании параметров, указанных в ГОСТе 8239-89, в котором собраны характеристики все промышленных профилей стандартных габаритов.

Для того чтобы произвести расчет веса, который балка сможет выдержать, нужно взять данные о конкретном виде продукции, и добавить к нему запас прочности в размере 20-30% с учетом прогиба. Это необходимо, чтобы конструкция могла свой вес, вес надстроек, и дополнительные нагрузки в виде осадков, ветра, и других природных явлений.

Как правило, на сам профиль наносится маркировка, указывающая максимальную нагрузку, которая рассчитывается путем умножения веса, который будет нести эта часть конструкции, на коэффициент прочности.

К полученному значению нужно добавить собственный вес балки, после чего им можно пользоваться для выбора профиля, максимально подходящего варианта.

Размеры двутавровых балок, таблица для горячекатаной продукции по ГОСТ 19425-74:

Балка Б1 | Б2 – двутавр нормальный

Балка стальная двутавровая с нормальной шириной полки — балка Б1 или балка Б2 имеет Н-образный поперечный профиль в сечении, относится к фасонному металлопрокату и является наиболее востребованной рынком в силу ее универсальности.

  Балка Б2 имеет размеры точно совпадающие с индексом, балка Б1 имеет немного меньшие размеры и, как следствие, немного меньший вес.

Для обеспечения надежности и устойчивости конструкции с использованием двутавров Б1 и Б2 используют промежуточные закрепления между балками. В этом основное и главное отличие балок с индексом “Б” от “Ш”, которые не требуют отдельных креплений.

Условные обозначения: h – высота балки, b – ширина, s – толщина стенки, t -толщина полки

Обозначение	Номинальные размеры, мм				Масса 1м, кг*
	h	b	s	t
12Б1	117,6	64	3,8	5,1	8,70
12Б2	120	64	4,4	6,3	10,40
14Б1	137,4	73	3,8	5,6	10,50
14Б2	140	73	4,7	6,9	12,90
16Б1	157	82	4	5,9	12,70
16Б2	160	82	5	7,4	15,80
18Б1	177	91	4,3	6,5	15,40
18Б2	180	91	5,3	8	18,80
20Б1	200	100	5,5	8	21,30
20Б2	203	101	6,5	9,5	25,3
25Б1	248	124	5	8	25,70
25Б2	250	125	6	9	29,60
30Б1	298	149	5,5	8	32,00
30Б2	300	150	6,5	9	36,70
35Б1	346	174	6	9	41,40
35Б2	350	175	7	11	49,60
40Б1	396	199	7	11	56,60
40Б2	400	200	8	13	66,00
45Б1	446	199	8	12	66,20
45Б2	450	200	9	14	76,00
50Б1	492	199	8,8	12	72,50
50Б2	496	199	9	14	79,50
55Б1	543	220	9,5	13,5	89,00
55Б2	547	220	10	15,5	97,90
60Б1	596	199	10	15	94,60
60Б2	600	200	11	17	105,50

* В таблице приведены справочные величины в соответствии с ГОСТ 57837-2017. Фактический вес балки отличается от теоретического.

☑  ГОСТ 57837-2016
☑  ГОСТ 26020-83

2007-2022 ГРУППА ВЕГА | ООО “СТК ВЕГА” / “СТРОЙТЕХ”, +7/495/640-21-81; Информация на сайте носит информационный характер и не является публичной офертой – оферта. © Копирование материалов с сайта запрещено.

габариты и вес 1 метра бруса, ассортимент и характеристики. Из каких сталей их делают?

1. Преимущества и недостатки
2. Особенности производства
3. Основные характеристики
4. Применение

Двутавры – по сути, это «Тавры», устанавливаемые друг напротив друга, а не «спинки», как это бывает при изготовлении крестообразной выкройки. Это как бы двутавровый профиль с поперечинами, который можно поставить на любой из них – или поставить на одну сторону.

Достоинства и недостатки

Двутавр отчасти напоминает рельс, только не с укороченной верхней продольной полосой, как правило, закругленной с боков, а с равными верхними и нижними поперечинами. Легко ставится (и крепится), позволяет организовать монорельсовую транспортную линию. Ниже перечислены преимущества двутавровой балки любого размера.

• Срок службы не менее продолжительный – по сравнению с другими видами проката: тройник простой, рельс, круг, квадрат, плита (плита) и др.
• С помощью двутавра можно перекрыть очень больших пролетов по ширине.
• Двутавр, как и рейка, представляет собой обыкновенный тавр, уголок, круглые и квадратные прутья, прост в установке и обслуживании, надежен. При правильном уходе двутавровая конструкция прослужит долго – десятилетия.

Недостатком двутавра является то, что вес изделия почти вдвое больше по сравнению с обычным Т-образным профилем. Для его уменьшения приходится довольствоваться двутаврами меньшего сечения. Однако тогда будет страдать запас прочности и надежности, хотя двутавр не гнется, а, как швеллер, достаточно надежно держит расчетный вес вышележащих узлов и конструкций.

Особенности производства

Сталь, применяемую для производства двутавров, можно брать любую – даже составы марок Ст3, Ст4 или Ст5 … Слишком низкоуглеродистые, а также почти бесхромистые составы не рекомендуются – слишком мягкие и быстро ржавеющая сталь может вскоре продемонстрировать все свои недостатки. Если, например, между этажами в многоэтажном доме использовались двутавровые балки, то ненадлежащее качество таит в себе массу опасностей, вплоть до прогиба и обрушения. В худшем случае низкокачественная сталь, содержащая серу и фосфор в количестве более 0,08%, просто растрескается. И хотя перед отделочными работами балки покрывают несколькими слоями грунтовки и эмали, чтобы исключить образование ржавчины, следует использовать сталь марки не хуже по параметрам Ст3Сп.

Перед монтажом двутавров узнают полезную нагрузку и собственный вес элементов, рассчитывают длину балок (с припусками, занесенными за периметр помещения или перекрытия), а также дальность полета. Суммарная нагрузка учитывает все строительные материалы, из которых выполнен пол. двутавров, в том числе 36, выпущены и нормализованы после заливки. Это необходимо для исключения возможных нагружающих напряжений, а также помогает выяснить, не нарушена ли технология литья стали, необходимой для изготовления элементов балки. Выполняется испытание на охрупчивание при отпуске .

Если производственный брак выявлен сразу, то бракованная сталь направляется обратно на переплав – до доведения ее до требуемого состояния.

Основные характеристики

Масса 1 метра двутавра 36М по ассортиментным данным 57,9 кг. Остальные характеристики соответствуют следующим значениям:

• площадь поперечного сечения – 73,8 см2;
• момент инерции по оси Х – 15340;
• момент сопротивления по оси Х – 852;
• радиус вращения по оси Х – 14,4 см;
• статический момент полусечения – 493;
• момент инерции по оси Y – 518;
• момент сопротивления по оси Y – 79,7;
• радиус вращения по оси Y – 2,65см.

Высота балки 360 мм, толщина центральной стенки 9.5 мм, ширина нижней и верхней планки 130 мм, толщина тех же планок переменная: начинается с краев от отметки 6 мм, и заканчивается у перехода к основной (центральной) стене на отметка 14 мм от плоскости (кромки) верхнего или нижнего торца. Независимо от «калибра» двутавр характеризуется следующими особенностями. Элементы с параллельными краями могут иметь средние, узкие или широкие боковые поля.

Наклонный двутавр может не иметь маркировки – в этом случае он считается обычным. Двутавр специального назначения маркируется маркером «М», «С», при этом боковые грани будут заужены. Категория “А” предусматривает повышенную точность значений параметров, “В” – обычный уровень точности.

Обычные элементы для наружной установки не применяют, в противном случае к ним предъявляется дополнительное требование – стойкость к коррозии.

В простейшем случае двутавр окрашивают или покрывают лаком водостойкими и термостойкими составами. …Для возведения колонн используется специальный двутавр марки “К”. Применяется в местах, где невозможно или нежелательно сооружение простых железобетонных упоров для колонн. Несущая способность такого подвида двутавровой составляющей имеет обширный запас прочности, способный выдержать, например, перекрытие кровлей на участке, где они оба нависают над входом. Такой подход используется, когда в проекте не предусмотрены простые железобетонные колонны.

Наконец, двутавр “Ш” имеет расширенные боковые выемки. Его назначение – отдельная несущая опора горизонтального или вертикального расположения, не нуждающаяся во внешней опоре относительно других элементов и узлов.

Применение

В первую очередь для перекрытий используются двутавры . Они выдерживают большие нагрузки горизонтального и вертикального векторов действия. Они способны перекрывать пролеты порядка 5 м. Сталь не горит — даже при пожаре она может существенно не деформироваться. Использование двутавра для плит намного практичнее, чем использование других видов профилей, например, угловых элементов.

Выбрав двутавр, можно построить кран, возвести здание или мостовой переход (или переезд). Благодаря особой Н-образной конструкции возможно использование данного конструктивного элемента в качестве несущего основания гидротехнических сооружений.
