Балка двутавровая: таблица размеров, вес и технические характеристики профилей

Балка двутавровая: таблица размеров, вес и технические характеристики профилей

Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.

Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку

Особенности конструкции двутаврового профиля

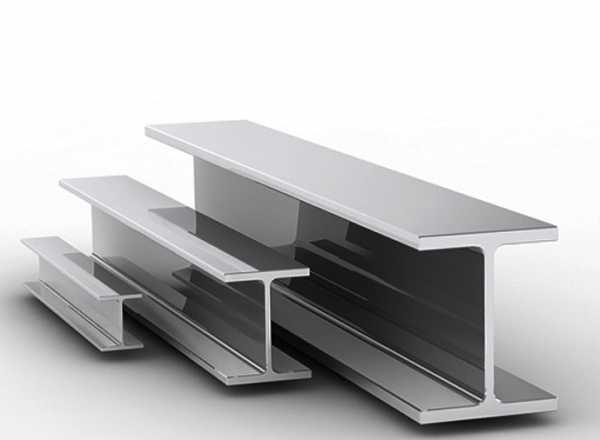

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Важно! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.

Особенности изготовления двутавровых профилей

Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения

Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от  4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Двутавр 12: размеры и масса профиля, маркировка

Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».

В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие

Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.

Важно!

Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.

Двутавр 14: размеры и особенности конструкции

Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг.

Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками

Двутавровая балка такого типа имеет разновидности. Таблица двутавров № 14 наглядно это демонстрирует:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммМасса 1 м длины, кг
14731407,54,9 13,68
14С801409,15,5          16,9
14Б173137,45,63,810,5
14Б2731406,94,712,9



Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Двутавровый профиль № 18: отличительные особенности и вес двутавра

Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.

Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А».  Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.

Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов

Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.

Двутавровая балка № 20 предназначена для строительно-монтажных работ, для укреплений секций корпуса здания

Классификация профилей и возможные
размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Возможные размеры и вес двутавровой балки таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м. Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
20Б11002008,55,622,4
20Ш115019396,030,6
20К1200195106,541,5



Технические характеристики и размеры двутавра 22

Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.

Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

Обратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.

Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации

Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.

Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения

Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.

Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.

Характеристики и вес балки двутавровой № 25

Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.

25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.

Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении

25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.

Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
25Б21252509629,6
25К124924612862,6
25К225025014972,4



Особенности профиля, размеры и вес двутавра 30

Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.

Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки  варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.

Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт

Тридцатый двутавр: таблица размеров

Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Вид профиляВысота, ммТолщина стенки, ммШирина, ммТолщина полки, ммВес 1 м длины, кг
30К129892991487
30К2300103001594
30К33001530515105,8
30К43041130117105,8



Двутавр 36м: размеры и характеристики профиля

Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.

Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве

В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.

Двутавр 40: размеры и особенности двутавровой балки

Данная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.

Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).

Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах

Формулы для определения требуемого веса двутавра

Расчет массы двутаврового профиля следует начинать с определения веса погонного метра. Проще всего найти данную величину в справочной таблице сортамента ГОСТа, однако могут быть неточности из-за плотности металла.

Для самостоятельного расчета массы балок нужно учитывать показатели площадей полки и стенки, плотность стали. Чтобы определить расстояние между полками, следует руководствоваться формулой: L=h-2×t. Расчет площади полки происходит в соответствии с математическим выражением: SП = b×t. Для определения площади стенки используем формулу: SС = L×S. Для вычисления сечения – S = Sс + 2×Sп. Полученный показатель сечения следует умножить на среднюю плотность стали, которая равна 7850 кг/м3. Все данные предварительно следует перевести в квадратные метры. S – толщина стенки профиля, h – высота балки, b – размер полки, t обозначает среднюю толщину полки, L – длина проката.

Полезный совет! Чтобы упростить процесс просчета и сэкономить время, можно воспользоваться калькулятором двутавровой балки.

Чтобы расчитать массу двутаврового профиля, нужно сначала определить вес погонного метра

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей

Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.

Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:

Вид профиляШирина ммВысота ммТолщина полки, ммТолщина стенки, ммКол-во метров в 1 тоннеМасса 1 м длины, кг
10551007,24,5105,79,456
12641207,34,886,6211,54
14731407,54,973,0913,68
16811607,8562,9415,89
18901808,15,154,5018,35
18а1001808,35,150,2019,92
201002008,45,247,5321,04
20а1102008,65,244,0822,69
221102208,75,441,0624,04
22а1202208,95,438,8225,76
241152409,55,636,5727,34
24а1252409,85,634,0229,40
271252709,8631,7131,53
27а13527010,2629,5133,88
3013530010,26,527,4136,48
30а14530010,76,525,5339,17
3314033011,2723,6742,25
3614536012,37,520,6048,55
40155400138,317,5656,96
4516045014,2915,0466,50
5017050015,21012,7278,64
5518055016,51110,7992,66
6019019017,8129,263108,0



Таблица размеров двутавра, цена за метр погонный

Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.

psk-remont.ru

размеры, расчет веса 1 удельного погонного метра, ГОСТ

Несущие конструкции – об этих понятиях наслышан каждый человек.

Для того, чтобы создать мощную конструкцию, требуется соблюдать ряд правил и технических характеристик. Немаловажное значение имеют и государственные показатели, которые также приобрели название как ГОСТ.

Все эти понятия также распространены и на двутавровые балки, которые позволяют преобразовать сооружение. Этот элемент в большей степени отвечает за сплошное сечение конструкции и отвечает за
изгиб.

Сортамент балки двутавровой

На первоначальном этапе изучения основ строительства сооружений работники могут столкнуться с таким понятием, как сортамент двутавровых балок. Оно подразумевает собой совокупность размеров, соответствующих государственным стандартам и форм профиля.

Как известно, сама конструкция может быть представлена в нескольких видах. В основном можно увидеть колонные, нормальные и широкополые балки. Все они могут быть созданы с различным уклоном.

Однако, исходя из этих показателей, практически невозможно узнать о том, сколько весит каждая деталь. Для этого и предусмотрен сортамент.

Такую программу можно скачать в интернете, при помощи неё пользователь без затруднений рассчитает общий вес балки, если ему будут известны такие характеристики как вес и длина.

Как правило, в этой программе приведены справочные значения следующих ГОСТов:

  • 8238 – 89;
  • 19426 – 74;
  • 26020 – 83.

В справочнике также указаны некоторые позволительные отклонения от стандартов. Все балки указывают в соответствии от конструкции и площади сечениями. Важными показателями являются и сопротивление, инерция и радиус.

Опытные строители знают и том, что на самом деле сортамент балок несколько отличается от других деталей, а именно от уголков. Это связанно с тем, что для них используется минимальное количество затрачиваемого материала.

Вес специальной двутавровой балки

Специальная балка – это элемент конструкции, используемый для создания различных сооружений. Как правило, обычно они участвуют в процессе строительства пролетов небольшой длины.

Существует несколько видов сооружений, для которых, чаще всего, применяются эти элементы:

  • Эстакады;
  • Монорельсовые пути;
  • Строительные колоны;
  • Склады;
  • Гаражи;
  • Подвалы;
  • Производственные постройки.

Что касается веса специальных балок, то стоит заметить, что они в несколько раз больше содержат металла, чем стандартные конструкции. Это значительный плюс в связи с тем, что их нет необходимости дополнительно увеличивать при помощи элементов.

Из-за отсутствия швов от сварки также уменьшается количество дефектов.

Балка двутавровая: нагрузка собственного веса

Часть человечества не придает значения техническим характеристикам, и делают это абсолютно напрасно. Показатели расчетов в полной мере влияют на правильность создания прочной конструкции.

Для архитектора конструкции эти параметры имеют большое значение, при помощи них он может изменить всю её структуру, а именно:

  • Создать большее количество пролетов;
  • Уменьшить вес всех несущих конструкций;
  • Увеличить рентабельность.

Однако, существуют в этой области и отрицательные стороны, например, они касаются повышения финансовой стоимости на все затраты.

Пример расчета двутавра

В первую очередь, для работы следует узнать, сколько сама по себе весит двутавровая балка. Этот параметр исчисляется по двум основным цифрам, отвечающий за номер и длину материала. Если взять в пример, что для строительных работ понадобилась балка под номером 12 и её длина составила 3 мера, то можно без труда рассчитать и её вес.

Заглянув в справочник, в колонке с этими параметрами можно увидеть значение 11,50 кг. Эта цифра обозначает вес одного погонного метра. Таким образом, при умножении условного значения на длину полотна можно узнать собственный вес балки, в этом случае он составит 34, 5 кг.

Также вес двутавровой балки можно узнать с помощью онлайн калькулятора.

ГОСТ

Вес балки – это один из важных показателей, который определяются по ГОСТу. Как известно, в сортаменте указывается только условный вес балки на 1 метр погонного материала. Далее, это значение следует умножить на метраж.

Однако, в современном мире существует множество исходного материала, которого может не быть в справочники. Также возможно и такая ситуация, когда указанное значение будет не соответствовать настоящему размеру балки. Это значение может измениться приблизительно на 2 – 4 процента от исходной массы.

Двутавровые балки с параллельными гранями полок

В справочнике можно увидеть и материал с параллельными гранями полок.

По госту они подразделяются на два вида:

  • Серия Б – нормальные балки, соответствующие номерам с 20Б по 70Б;
  • Материал с подвесными путями, с внутренними гранями до 12 градусов, соответствующее номерам от 18М до 45М.

Также балки подразделяются по виду точности изготовления. Подразделяется два вида:

  • Высокая точность под маркировкой А;
  • Обычная точность под маркировкой Б.

Обычно, такая балка имеет стандартную длину от 4 до 13 метров, по этим величинам можно найти соответствующий вес в справочнике.

Стандартные балки с параллельными гранями полок

Существует несколько стандартов балок с параллельными гранями, соответствующие закону, принятому от 1 января 1986 года:

  • Высота материала может достигать от 10 до 1000 мм;
  • Ширина полотна варьируется от 50 до 400 мм;
  • Существуют колонные, широкополочные и нормальные балки этого вида.

Также в строительном справочнике можно найти ряд значений, например, сечение и линейная плотность. Каждому показателю соответствуют и допустимые отклонения.

Масса балки нормальной

Масса нормальной балки колеблется от 21 до 105,5 кг.

На этот показатель влияют следующие параметры:

  • Номер профиля, для этого критерия в справочнике присутствуют показатели категорий от 20Б1 до 60Б2;
  • Размеры – в таблице приведены 4 вида: h, b, s, t.

Помимо показателей в килограммах можно также найти значение, указанное в тоннах.

Масса балки широкополочной

Широкополочные балки использую только для создания перекрытий. Стоит заметить, что они должны укрепляться на опору в двух местах на месте изгиба.

Этот материал делится на два вида:

  • Нерезаный материал;
  • Резанный материал.

Всего изготавливают два вида полок, они выпускаются под маркировками Ш1 и Ш2. Масса балки может составлять от 30 кг до 300 кг. В стандартных таблицах также приведено это значение в тоннах, оно составляет от 3 до 32 тонн.

Этот показатель изменяется в зависимости от:

  • Номера двутавра, он классифицируется от 20Ш1 до 70Ш5;
  • Размера: h, b, s, t, каждый показатель изменяется в миллиметрах.

Масса балки колонной

Существует несколько показателей, характеризующих массу балки:

  • Номеру 10 соответствует 9, 46 кг на 1 погонный метр.

Далее эта цифра изменяется в зависимости от номера двутавра, например для 14 балки соответствует масса 13,70. Самый большой вес имеет балка 60, он составляет 108 кг.

Стоит заметить, что именно этот материал, чаще всего, применяется в современном строительстве. Они представляют собой балку, у которой присутствует две параллельные грани. Сами эти балки имеют мощную толщину, что позволяет ей выдержать даже самую сильную нагрузку. Однако существуют и некоторые отклонения от нормы, указанной в стандарте, например, кривизна составляет до 0,2 процента.

Масса узкополосной балки

Удельная масса узкополосной балки на 1 погонный метр колеблется от 28,5 до 93,1 кг. При покупке этого материала его легко выделить среди другого, он обозначаем маркировкой под буквой «У». Этот материал легко выдает себя и по внешнему виду, у него присутствует полка, которая имеет самый маленький размер по сравнению с другими двутаврами.

На сегодняшний день строительство мощных конструкций – это важный этап в жизни. Число населения и потребностей людей постоянно увеличивается, поэтому требуется создавать новые здания для того, чтобы постоянно создавались новые ресурсы.

Все большей популярностью именно двутавровые балки, так как они обладают большой мощностью, чем другие подобные конструкции. Благодаря широкому ассортименту материала, их можно применять для строительства конструкции абсолютно любого размера.

Благоприятным фактором является и то, что они легко поддаются обработке и у строителей практически не возникает сложности в этим этапом.

Также актуальность балок вызвана тем, что они легко принимают дополнительные элементы, и таким образом можно увеличить жесткость балки, а соответственно и максимальную нагрузку, которую она сможет выдержать.

Цена двутавровой балки зависит от технических параметров и материала изготовления.

Несущая способность

Основным показателем балки является её несущая способность. Стоит заметить, что двутавр – это тот материал, который обладает максимальной прочностью. Также для него совершенно не страшны резкие перепады температур, выпадение осадков и передвижения земельного покрова.

При покупке и строительстве балки можно увидеть маркировку, именно эта цифра отвечает за максимально возможную на неё нагрузку. Также это значение можно вычислить по справочнику, указав в нем номер материала. Несложно догадаться, что чем больше цифра маркировки, то большую нагрузку может выдержать балка.

Вычислить несущую способность конструкции можно и самостоятельно, но для этого потребуется сделать ряд сложнейших расчетов. Если взять в пример балку с сечением 510 мм, то на неё можно поставить профиль, ширина которого не будет превышать 460 мм. В таком случае искомый материал выступит в качестве основы.

Для балки также необходимо наличие железобетонной основы, к которой она крепится при помощи сварочного аппарата. Этот показатель также может влиять на максимальную нагрузку.

Какую нагрузку способна выдержать балка можно узнать следующим образом: Все перекрытия, входящие в основу конструкции требуется сложить. Эту сумму нужно умножить на коэффициент прочности, который также можно узнать по справочнику. К полученному результату следует прибавить массу собственного веса, которая рассчитывается как в указанном примере, и вычесть из него момент сопротивления. Получив окончательную цифру возможной нагрузки, можно приступить к подбору основного материала для сооружения.

Усиление

Встречаются и такие ситуации, когда несущей способности не хватает для того, чтобы построить здание. Например, этот показатель не удовлетворяет критериям выбора материала. В таком случае, саму балку можно усилить.

  1. В первую очередь, нужно выяснить, какие элементы в конструкции отвечают за такие требования как сжатие, растяжение и изгиб;
  2. Далее, требуется увеличить сечение исходного материала на этом месте. Обычно, это делается при помощи сварочного аппарата, наваривая дополнительные части. Таким образом, увеличивается несущая способность балки, и она уже может выдержать больше нагрузки.

Прежде чем увеличивать жесткость двутавра, необходимо сверить, действительно ли правильно были сделаны расчеты ранее.



krovlya777.ru

Расчет веса балки двутавровой

Расчет веса балки двутавровой



Параметры балки специальной (ГОСТ 19425-74)

Номер двутавраРазмерыМасса 1м, кгМетров в тонне
hbst
14C 140805,59,116,959,17
20C 2001007,011,427,935,84
20Ca2001029,011,431,132,15
22C 2201107,512,333,130,21
27C 2701228,513,742,823,36
27Ca27012410,513,747,021,28
36C 36014014,015,871,314,03
18M 180907,012,025,838,76
24M 2401108,214,038,326,11
30M 3001309,015,050,219,92
36M 3601309,516,057,917,27
45M 45015010,518,077,612,89

Двутавры с параллельными гранями полок

Номер двутавраРазмерыМасса 1м, кгМетров в тонне
hbst
Нормальные
20Б12001005,58,021,346,9
25Б12481245,08,025,738,9
25Б22501256,09,029,633,8
30Б12981495,58,032,031,3
30Б23001506,59,036,727,2
35Б13461746,09,041,424,2
35Б23501757,011,049,620,2
40Б13961997,011,056,617,7
40Б24002008,013,066,015,2
45Б14461998,012,066,215,1
45Б24502009,014,076,013,2
50Б14921998,812,072,513,8
50Б24691999,014,079,512,6
55Б15432209,513,589,011,2
55Б254722010,015,597,910,2
60Б159619910,015,094,610,6
60Б260020011017,0105,59,5
Широкополочные
20Ш11941506,09,030,632,7
25Ш12441757,011,044,122,7
30Ш12942008,012,056,817,6
30Ш23002019,015,068,614,6
35Ш133424911,020,065,315,3
35Ш23402509,014,079,712,5
40Ш13832999,512,588,611,3
40Ш239030010,016,0106,79,4
45Ш144030011,018,0123,58,1
50Ш148230011,015,0114,28,8
50Ш248730014,517,5138,47,2
50Ш349330015,520,5156,16,4
50Ш449930016,523,5173,45,8
Колонные
20K11961996.510.041.424.2
20K22002008.012.049.920.0
25K12462498.012.062.616.0
25K22502509.014.072.413.8
25K325325110.015.580.212.5
30K12982999.014.087.011.5
30K230030010.015.094.010.6
30K330030515.015.0105.89.5
30K430430111.017.0105.89.5
35K134234810.015.0109.19.2
35K235035012.019.0136.57.3
40K139439811.018.0146.66.8
40K240040013.021.0171.75.8
40K340640316.024.0200.15.0
40K441440518.028.0231.94.3
40K542940023.035.5290.83.4

Двутавры с параллельными гранями полок нестандартных размеров

Номер двутавраРазмерыМасса 1м, кгМетров в тонне
hbst
Узкополочные
31У3А3091026,08,928,535,1
31У4А3131026,610,832,930,4
36У1А3491275,88,532,930,4
36У2А3531286,510,739,225,5
41У1А3991406,48,839,525,3
41У2А4031407,011,246,521,5
46У3А4591549,115,468,814,5
61У1А5991781012,882,712,1
61У2А60317910,915,093,110,7
Нормальные
31Б1А3101655,89,738,925,7
31Б2А3131666,611,244,822,3
31Б3А3171677,613,252,519,0
36Б1А3521716,99,845,122,2
36Б2А3551717,211,650,719,7
36Б3А3581727,913,156,817,6
41Б1А4031777,510,953,718,6
41Б2А4071787,712,859,816,7
46Б1А4571909,014,574,513,4
46Б2А4601919,916,082,212,2
61Б1А60322810,514,9102,59,8
61Б2А60822811,217,3114,38,7
Среднеполочные
20Д1А2071335,88,426,737,5
20Д2А2101346,410,031,531,7
25Д2А2581466,19,132,930,4
25Д3А2621476,611,038,825,8
Колонные
12KC1251256.510.023.842.0
15K1C1501507.010.031.531.7
15K1A1521525.86.622.644.2
15K2A1571536.69.330.133.2
15K3A1621548.111.637.426.7
20K2A2032037.211.046.021.7
20K3A2062047.912.652.219.2
20K4A2102059.114.259.316.9
20K5A21620610.217.471.514.0
20K4C20020412.012.056.217.8
25K1AC24625610.510.763.515.7
25K4C24425211.011.064.415.5
30K3C29430212.012.084.511.8
31K1AC29930611.011.079.212.6
31K3AC30831015.415.5111.49.0
35K3C33835113.013.0106.09.4
35K4C34435416.016.0131.07.6
40K9C39440518.018.0168.06.0

lazerrf.ru

Двутавровая балка - размеры и вес, таблица для расчета по ГОСТу и цена

Одним из самых распространенных продуктов металлопроката является двутавровая балка. Это изделие из металла состоит из двух параллельных граней полок и перегородки, которая находится между ними, соединяя их. В сечении имеет вид буквы «Н», чаще всего производство двутавра выполняется из углеродистой и низколегированной стали (незначительные добавки других элементов в расплав, для придания каких-либо новых качеств металлу).

Двутавровая балка широко используется практически во всех видах деятельности, где необходимо создание прочных опорных конструкций. Балка берет на себя всю нагрузку и передает ее несущим деталям конструкции со сбалансированным распределением на опорные поверхности.

Чаще всего двутаврые изделия применяют в следующих сферах:

  1. В строительстве, при постройке высотных зданий, эти профиля используют для обустройства кровли, перегородок между этажами и колонн.
  2. При проектировании и создании мостов и других сооружений с надежным опорным основанием.
  3. Для армирования шахт.
  4. На промышленных предприятиях.
  5. В хозяйстве и в других сферах деятельности, где требуется сформировать прочное сооружение с выдерживанием определенных нагрузок.

Виды и классификации

В зависимости от области применения, двутавровые профили создаются с разными характеристиками и классифицируются по следующим параметрам:

  1. Сфера предназначения.
  2. Ширина граней полок.
  3. Угол наклона граней полок.
  4. Методы производства.
  5. Используемые сырьевые материалы для изготовления балок.

Благодаря совокупности технических характеристик и прямого назначения существуют такие виды профилей:

  1. Широкополочный – этот тип изделия позволяет конструкции получить дополнительную прочность сечению. За счет минимальной трудозатратности производственного процесса, такой вид балки считается самым доступным и распространенным. Маркируется буквой «Ш».
  2. Двутавр с параллельными гранями, нормальный – имеет те же характеристики, что и у двутавра горячекатаного с широкими полками. Обычно применяются для строительства опорных конструкций. Имеет маркировку «Б».
  3. Колонный. Предназначен для строительства колон в зданиях. Маркируется литерой «К».
  4. С уклоном граней полок – предназначен для конструкций с очень высоким поперечным давлением. Делится на две подгруппы:
    • М – угол уклона составляет до 12%;
    • С – угол уклона составляет до 16%;

Технология производства

В настоящее время, при изготовлении двутавровых профилей используют два способа:

Сварной метод

Получаемый путем сварки деталей.

Весь технологический процесс по изготовлению двутавров сварным методом можно определить несколькими этапами:

  1. Формирование заготовки. Сначала определяется нужная длина и ширина, затем методом термической резки, на листовом металле делается раскрой нужных нам полос. Балка не должна иметь поперечные швы – это нарушает крепость всего сооружения.
  2. Обработка краев фрезером. Это осуществляется для повышения качества сварочного шва.
  3. Комплектация заготовок, это процесс, как правило, автоматизирован и выполняется на специальных станках для сборки деталей. Применение автоматизации значительно сокращает время и трудозатраты на технологический процесс и повышает качество балки, в отличие от ручной сборки, где несоблюдения симметрии расположения заготовки на столе, приводит к снижению опорных свойств и соответственно к браку продукции.
  4. Сварка заготовок, осуществляется за счет автоматических сварочных аппаратов, с возможностью регулировки видов швов и их последовательность.
  5. Обработка граней полок. При термической обработке металла не избегнуть неровностей поверхности, поэтому окончательным этапом является передача изделия со сварочной линии на правильную машину, для выравнивания и придания правильной формы готовой продукции.

Горячекатаный метод

Изготавливает продукцию на прокатных станках горячего деформирования. Вся технология производства несложная и заключается в том, что термически обработанная заготовка проходит по линии стана, через ряды валков. Этот процесс и обеспечивает формирования заданного сечения.

Достоинства, недостатки и размеры

Металлоемкость – важнейший фактор, чем она ниже, тем легче изделие и соответственно это влияет уже на общий вес конструкции.

Изготовленные двутавровые профили, любого способа изготовления, имеют не только положительные стороны, но и отрицательные.

Главным преимуществом сварного двутавра является возможность производства балки с индивидуальными параметрами, которые указывает клиент во время заказа. При этом очень важный фактор для предприятия – это практически безотходное производство, ведь при частных заказах, задаются данные, по которым уже идет раскрой металлического листа, без остатков.

К отрицательным сторонам можно отнести пользование сверх нормы арматуры, для формирования ребер жесткости. Также идут дополнительные затраты по ее изготовлению. Но вместе с тем ребра жесткости помогают снизить уровень толщины стенки и тем самым уменьшить ее металлоемкость.

Чем легче балка, тем меньше затрачено металла на производство, и цена готового изделия становится ниже.

Преимущество горячекатаных профилей:

  1. Основным достоинством служит то, что такой вид балок имеет единую монолитную структуру.
  2. Отсутствие шовных соединений.
  3. Автоматизация производственного процесса. Это дает возможность не использовать арматуру по типу ребер жесткости.

Существуют два основных недостатка – это значительная металлоемкость и соответственно увеличенный вес всего сооружения. И параметры балки, ведь прокатные станки могут производить балки только со стандартными размерами.

Размеры и сортамент

У каждого производителя в соответствии с ГОСТ и своими производственными мощностями, обусловлен свой сортамент изделия.

Главные критерии, определяющие сортамент:

  1. Параметры высоты стенки.
  2. Параметры ширины полок.
  3. Полная или частичная симметрия.
  4. Параметр толщины стенок и полок.

Готовая продукция всегда сертифицирована и соответствует всем нормам, предусмотренным ГОСТом. Здесь четко описываются все геометрические параметры и классификации изделия – это и есть сортамент.

Расчет веса и стоимость

В случае необходимости теоретического расчета веса двутавровой балки, нужно обратиться к таблице в ГОСТе или в справочнике.

Шапка таблицы имеет такой вид:

Номер балкиРазмеры балки Масса 1м, кгМетров в тонне
h, высота b,st

Руководствуясь справочником и такой таблицей, очень просто вычислить вес балки. Единственное, необходимо помнить о том, что вес указан на один погонный метр, это означает – полученное значение с таблицы умножить на количество метров расчетного изделия.

Расчет нагрузки

Расчетную нагрузку балки определяют еще задолго до покупки изделия. Ведь очень важно перед проектированием строительства правильно произвести все расчеты, учитывая назначение опорной балки.

После определения с номером и видом двутавра, можно произвести теоретический расчет несущей нагрузки балки.

Первым делом необходимо учесть все виды будущих нагрузок, таких как:

  1. Нагрузка от перекрытия, постоянная (образуются по итогу строительства) и временная (обусловлена сезонностью и регионом расположения конструкции), затем выбранный параметр суммируется с весом самой балки. Эти вычисления производят в перерасчете на один метр погонный.
  2. Полученный результат умножается на коэффициент надежности, руководствуясь ГОСТом 8239 – 89.
  3. Вследствие полученной нагрузки определяется момент сопротивления, согласно таблице расчетных значений ГОСТа 8239 – 89.
  4. Исходя из определенного момента сопротивления, находят нужный соответствующий номер двутавра из приведенного сортамента ГОСТ 8239 – 89.

Для перестраховки, инженера рекомендуют делать выбор номера двутавра в таблице на два порядка выше, так в дальнейшем нужно будет вычитывать величину прогиба балки.

Стоимость на двутавры рассчитывается исходя из выбора сырья и метода производства, приложенных энергозатрат и трудозатрат.

В связи, с нестабильной ситуацией на мировом рынке, стоимость на такой вид металлопроката постоянно варьируется в пределах от 500 до 600 $ США за тонну. Но это не приостанавливает производство двутавровых балок разного сортамента, ведь в современном мире это изделие является незаменимым во всех сферах деятельности.

househill.ru

размеры и вес, таблица значений

Сегодня разработано большое количество балок. Они классифицируются по назначению и по материалу. Если рассматривать последний вариант, то двутавровые балки различают: стальные, деревянные, железобетонные. Как правило, отыскать информацию о том или ином элементе можно по его обозначению. Правда, расшифровать его может только специалист. Для того чтобы определить, какая информация скрывается за обозначениями, рассмотрим самые популярные строительные изделия.

Характеристика металлического профиля

Чтобы обеспечить надежность несущей конструкции, необходимо знать технические характеристики этого элемента. Только тогда его можно будет использовать в области строительства.

Можно использовать разнообразное перекрытие, при этом интересно будет узнать маркировку таких плит, о чём можно узнать в данной статье.

Именно точно созданная конструкция позволяет преобразовать архитектуру здания:

  • увеличивает ширину пролетов дома;
  • снизить массу несущих конструкций;
  • увеличить рентабельность проектов.

Но нельзя говорить про одни преимущества, ведь для металлической двутавровой балки характерны и минусы:

  • следует использовать при создании ребер жесткости дополнительную арматуру;
  • для получения такой конструкции используют большие трудозатраты.

Металлическая балка относится к самой большой группе изделий. Классифицируют балки по следующим характеристикам:

  1. Рабочая схема – однопролетная, многопролетная, консольная. Первый вид считается самым удобным в плане монтажа и изготовления. Многопролетными балками необходимо монтировать на прочные опоры, где отсутствует опасность неравномерного их проседания.
  2. Вид сечения: прокатные, составные. К самым популярным стоит отнести прокатные, так как они очень просты в плане изготовления и универсальны в применении.

Двутавровые балки перекрытия деревянные, что не является показателем плохой прочности.

На видео – размеры и вес двутавровой балки:

Деревянные

Большим спросом в области строительства пользуются деревянные балки. Они применяют при обустройстве полов, этажей, потолка. Этот элемент представлен в виде бруса, сечением которого выполнено в прямоугольной форме. Значение высоты достигает 140-250 мм, а ширина – 50-160 мм. Длина варьируется от 2 до 5 м.

Деревянные балки перекрытия размеры и иные технические характеристики можно узнать из данной статьи.

На фото-деревянная двутавровая балка:

Классифицировать брус можно по составу: клееный и цельный. Для получения применяют хвойную древесину, так как она обладает отличными показателями эластичности, и работают на изгиб. А это немаловажно для несущих горизонтальных элементов.

Узнать какие могут быть недостатки домов из клееного бруса можно из данной статьи.

Все габариты деревянных балок определяются величиной нагрузки на будущее перекрытия, величиной пролета. Все эти параметры отмечены в ГОСТе 4981-87.

Двутавровая балка не обладает недостатками, так как в нее внедрена формула «дерево – OSB – дерево». Благодаря наличию двутаврового сечения удается достичь высоких показателей прочности. В результате деревянные балки могут сравниться с железобетонными и бетонными элементами. Большинство конструктивных преимуществ позволяют добиться деревянным балкам абсолютного лидерства и стать востребованным материалом в области современного строительства.

Брус размеры гост и иные характеристики можно узнать из данной статьи.

На видео – деревянная двутавровая балка:

Перед тем, как применять деревянные балки в строительстве, они проходят обработку антисептическими составами. Благодаря этому удается предохранить изделие от гниения, повреждения грызунами. Кроме этого, специальные составы позволяют повысить огнестойкость брусьев.

Строя дом из профилированного бруса, необходимо знать все его плюсы и минусы, а так же какие балки использовать в этом строительстве, обо всём можно прочесть в данной статье.

Железобетонные

Эти элементы широко применяются в крупном строительстве зданий жилого или общественного назначения. Классификация балок осуществляется по определенным параметрам. Согласно виду и назначению сечения можно выделить следующие железобетонные элементы:

  1. Фундаментные. Они задействуются при обустройстве оснований зданий промышленного или жилого назначения в областях с высокой сейсмической активностью. Такие балки могут иметь Т-образный профиль или трепецевидное сечение.
  2. Строительные двухскатные балки. Их применяют для обустройства перекрытий кровли на зданий производственного и фермерского назначения. Они оснащены выступами для крепежа рельсов.
  3. Прямоугольные элементы. Они необходимо, когда нужно осуществить перекрытия пролетов фасадов. Габариты железобетонных балок определяются с учетом их назначения. Здесь они могут принимать самые различные значения. Если речь идет о стропильной конструкции, то ее длина составляет 24 м, а вот рядовые элементы обладают длиной до 18 м. Все остальные параметры должны определяться по индивидуальным характеристикам. Габариты балок указаны в каталогах ГОСТа 20372-90.

Сколько бруса в кубе 150х150х6000 можно узнать из данной статьи.

На видео – испытание железобетонной двутавровой балки:

Все имеющиеся конструкции разделяют на сери. Также имеют место унифицированные каталоги ЖБИ, в которых имеются все разновидности, габариты блоков, ЖБ плит и балок. Такой литературой до настоящего времени пользуются, когда необходимо составить проект здания. Хотя в настоящее время не исключается ситуации, при которой инженеры узнают всю информацию о ЖБИ у современных поставщиков.

Сухой профилированный брус камерной сушки можно использовать именно в тех случаях описанных в данной статье.

Имеется несколько критериев, согласно которым ведется расчет железобетонных балок. Их габариты должны соответствовать следующим параметрам:

  1. Значение высоты должно быть не меньше 55% от длины перекрываемого пролета.
  2. Значение ширины определяется из пропорции 5:7 (ширина: высота).
  3. Армирование элемента осуществляют с учетом такой схемы: 2 прутика снизу и сверху. Для обустройства каркаса используют стальные стержни, размер которых 12-14 мм.

Какой брус лучше использовать при строительстве, клееный или профилированный, можно узнать в данной статье.

Для более точного определения и восприятия указной информации, рассмотрим все параметры двутавровой балки в таблице, где указаны самые популярные ее размеры.

Таблица 1 – Размеры и вес двутавровой балки

ОбозначениеВысота, смВес, кгШирина стенки, ммШирина полки, ммТолщина полки, ммЦена, рубли
№10109,464,55,57,238500
№122011,54,86,47,338500
№1414144,97,38,139500
№161615,958,17,840000
№181818,45,198,141000
№2020215,2108,441500
№3030325,313,58,742000

Указанные размеры и вес двутавровой балки считаются необходимыми данными, которые производитель обязан указывать и предоставлять своему клиенту. Все указные величины зависят друг от друга, а также от типа стали, применяемой в ходе производства.

Для того, что бы узнать какое перекрытие нужно использовать в частном доме, необходимо прочесть данную статью.

Двутавровые балки – это очень важный элемент в области строительства. Для того чтобы разобраться с характеристиками изделия, необходимо знать, как расшифровывается обозначение изделия. Для этого нужно использовать специальную таблицу, которая регламентирована ГОСТом. Если все расчеты были произведены верно, то удается добиться прочной и надежной несущей способности конструкции.

resforbuild.ru

МЕТАЛЛОБАЗА - Расчет веса балки двутавровой

Сколько весит метр?

Как узнать сколько килограмм в метре и метров в килограмме (балка двутавровая с уклоном внутренних граней полок (ГОСТ 8239-89),    балка специальная (ГОСТ 19425-74), балка широкополочная с параллельными гранями полок (ГОСТ 26020-83), балка нормальная с параллельными гранями полок (ГОСТ 26020-83), балка среднеполочная специальных размеров (СТО АСЧМ 20-93), балка колонная с параллельными гранями полок (ГОСТ 26020-83), балка дополнит.серии с параллельными гранями полок (ГОСТ 26020-83), балка широкополочная специальных размеров (СТО АСЧМ 20-93), балка широкополочная (СТО АСЧМ 20-93), балка нормальная (СТО АСЧМ 20-93), балка колонная (СТО АСЧМ 20-93), балка колонная специальных размеров (СТО АСЧМ 20-93), балка узкополочная (СТО АСЧМ 20-93), балка нормальная специальных размеров (СТО АСЧМ 20-93))?



Вес балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)Вес балки специальной (ГОСТ 19425-74)
Номер двутавраРазмерыВес 1м, кгМетров в тоннеНомер двутавраРазмерыВес 1м, кгМетров в тонне
hbsthbst
10100554,57,29,46105,7114С140805,59,116,959,17
12120644,87,311,586,9620С200100711,427,935,84
14140734,97,513,772,9920Са200102911,431,132,15
161608157,815,962,8922С2201107,512,333,130,21
18180905,18,118,454,3527С2701228,513,742,823,36
202001005,28,42147,6227Са27012410,513,74721,28
222201105,48,72441,6736С3601401415,871,314,03
242401155,69,527,336,6318М1809071225,838,76
2727012569,831,531,7524М2401108,21438,326,11
303001356,510,236,527,430М30013091550,219,92
33330140711,242,223,736М3601309,51657,917,27
363601457,512,348,620,5845М45015010,51877,612,89
404001558,3135717,54
45450160914,266,515,04Вес балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)
505001701015,278,512,74Номер двутавраРазмерыВес 1м, кгМетров в тонне
555501801116,592,610,8hbst
606001901217,81089,2620Ш11931506930,632,7
       23Ш12261556,51036,227,6
Вес балки нормальной с параллельными гранями полок (ГОСТ 26020-83)26Ш125118071042,723,4
Номер двутавраРазмерыВес 1м, кгМетров в тонне26Ш22551807,51249,220,3
hbst30Ш129120081153,618,7
10Б1117,6643,85,18,7114,930Ш22952008,5136116,4
12Б1120644,46,310,496,230Ш329920091568,314,6
14Б1137,4733,85,610,595,235Ш13382509,512,575,113,3
14Б2140734,76,912,977,535Ш2341250101482,212,2
16Б11578245,912,778,735Ш334525010,51691,311
16Б21608257,415,863,340Ш13883009,51496,110,4
18Б1177914,36,515,464,940Ш239230011,516111,19
18Б2180915,3818,853,240Ш339630012,518123,48,1
20Б12001005,68,522,444,650Ш14843001115114,48,7
23Б12301105,6925,838,850Ш248930014,517,5138,77,2
26Б12581205,88,52835,750Ш349530015,520,5156,46,4
26Б226112061031,232,150Ш450130016,523,5174,15,7
30Б12961405,88,532,930,460Ш15803201217142,17
30Б229914061036,627,360Ш25873201620,5176,95,7
35Б13461556,28,538,925,760Ш35953201824,5205,54,9
35Б23491556,51043,323,160Ш46033202028,5234,24,3
40Б139216579,548,120,870Ш168332013,519169,95,9
40Б23961657,511,554,718,370Ш26913201523197,65,1
45Б14431807,81159,816,770Ш37003201827,5235,44,2
45Б24471808,41367,514,870Ш470832020,531,5268,13,7
50Б14922008,8127313,770Ш57183202336,5305,93,3
50Б24962009,21480,712,4
55Б15432209,513,58911,2Вес балки среднеполочной специальных размеров (СТО АСЧМ 20-93)
55Б25472201015,597,910,2Номер двутавраРазмерыВес 1м, кгМетров в тонне
60Б159323010,515,5106,29,4hbst
60Б25972301117,5115,68,720Д1А2071335,88,426,737,5
70Б16912601215,5129,37,720Д2А2101346,41031,531,7
70Б269726012,518,5144,26,925Д2А2581466,19,132,930,4
80Б179128013,517159,56,325Д3А2621476,61138,825,8
80Б27982801420,5177,95,6
90Б18933001518,51945,2Вес балки колонной с параллельными гранями полок (ГОСТ 26020-83)
90Б290030015,522213,84,7Номер двутавраРазмерыВес 1м, кгМетров в тонне
100Б19903201621230,64,3hbst
100Б29983201725258,23,920К11952006,51041,524,1
100Б310063201829285,73,520К2198200711,546,921,3
100Б4101332019,532,5314,53,223К1227240710,552,219,2
       23К223024081259,516,8
Вес балки дополнит.серии с параллельными гранями полок (ГОСТ 26020-83)26К125526081265,215,3
Номер двутавраРазмерыВес 1м, кгМетров в тонне26К2258260913,573,213,7
hbst26К32622601015,583,112
24ДБ12391155,59,327,83630К1296300913,584,811,8
27ДБ126912569,531,931,330К23003001015,596,310,4
35ДБ13491275,88,533,629,830К330430011,517,5108,99,2
36ДБ136014512,31849,120,435К13433501015109,79,1
40ДБ13991396,2939,725,235К23483501117,5125,97,9
45ДБ1450152111552,61935К33533501320144,56,9
45ДБ24501807,613,36515,440К13934001116,51387,2
30ДШ1300,6201,99,41672,713,840К24004001320165,66
40ДШ1397,630211,518,71248,140К34094001624,5202,34,9
50ДШ1496,2303,814,2211556,540К44194001929,5242,24,1
       40К54314002335,5291,23,4
Вес балки широкополочной специальных размеров (СТО АСЧМ 20-93)
Номер двутавраРазмерыВес 1м, кгМетров в тоннеВес балки широкополочной (СТО АСЧМ 20-93)
hbstНомер двутавраРазмерыВес 1м, кгМетров в тонне
30Ш2С29820191465,415,3hbst
50Ш2С48830011181287,820Ш11941506930,632,7
       25Ш124417571144,122,7
       30Ш129420081256,817,6
       30Ш230020191568,614,6
       35Ш133424981165,315,3
Вес балки нормальной (СТО АСЧМ 20-93)35Ш234025091479,712,5
Номер двутавраРазмерыВес 1м, кгМетров в тонне40Ш13832999,512,588,611,3
hbst40Ш23903001016106,79,4
20Б12001005,5821,346,945Ш14403001118123,58,1
25Б12481245825,738,950Ш14823001115114,28,8
25Б22501256929,633,850Ш248730014,517,5138,47,2
30Б12981495,583231,350Ш349330015,520,5156,16,4
30Б23001506,5936,727,250Ш449930016,523,5173,45,8
35Б13461746941,424,2
35Б235017571149,620,2Вес балки колонной (СТО АСЧМ 20-93)
40Б139619971156,617,7Номер двутавраРазмерыВес 1м, кгМетров в тонне
40Б24002008136615,2hbst
45Б144619981266,215,120К11961996,51041,424,2
45Б24502009147613,220К220020081249,920
50Б14921998,81272,513,825К124624981262,616
50Б249619991479,512,625К225025091472,413,8
55Б15432209,513,58911,225К32532511015,580,212,5
55Б25472201015,597,910,230К12982999148711,5
60Б1596199101594,610,630К230030010159410,6
60Б26002001117105,59,530К33003051515105,89,5
       30К43043011117105,89,5
Вес балки колонной специальных размеров (СТО АСЧМ 20-93)35К13423481015109,19,2
Номер двутавраРазмерыВес 1м, кгМетров в тонне35К23503501219136,57,3
hbst40К13943981118146,66,8
12КС1251256,51023,84240К24004001321171,75,8
15К1С15015071031,531,740К34064031624200,15
15К1А1521525,86,622,644,240К44144051828231,94,3
15К2А1571536,69,330,133,240К54294002335,5290,83,4
15К3А1621548,111,637,426,7
20К2А2032037,2114621,7Вес балки узкополочной (СТО АСЧМ 20-93)
20К3А2062047,912,652,219,2Номер двутавраРазмерыВес 1м, кгМетров в тонне
20К4А2102059,114,259,316,9hbst
20К5А21620610,217,471,51431У3А30910268,928,535,1
20К4С200204121256,217,831У4А3131026,610,832,930,4
25К1АС24625610,510,763,515,736У1А3491275,88,532,930,4
25К4С244252111164,415,536У2А3531286,510,739,225,5
30К3С294302121284,511,841У1А3991406,48,850,319,9
31К1АС299306111179,212,641У2А403140711,246,521,5
31К3АС30831015,415,5111,4946У3А4591549,115,468,814,5
35К3С33835113131069,461У1А5991781012,882,712,1
35К4С34435416161317,661У2А60317910,91593,110,7
40К9С39440518181686

Вес балки нормальной специальных размеров (СТО АСЧМ 20-93)
Номер двутавраРазмерыВес 1м, кгМетров в тоннеНомер двутавраРазмерыВес 1м, кгМетров в тонне
hbsthbst
31Б1А3101655,89,738,925,741Б1А4031777,510,953,718,6
31Б2А3131666,611,244,822,341Б2А4071787,712,859,816,7
31Б3А3171677,613,252,51946Б1А457190914,574,513,4
36Б1А3521716,99,845,122,246Б2А4601919,91682,212,2
36Б2А3551717,211,650,719,761Б1А60322810,514,9102,59,8
36Б3А3581727,913,156,817,661Б2А60822811,217,3114,38,7

metalobaza.at.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
