Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

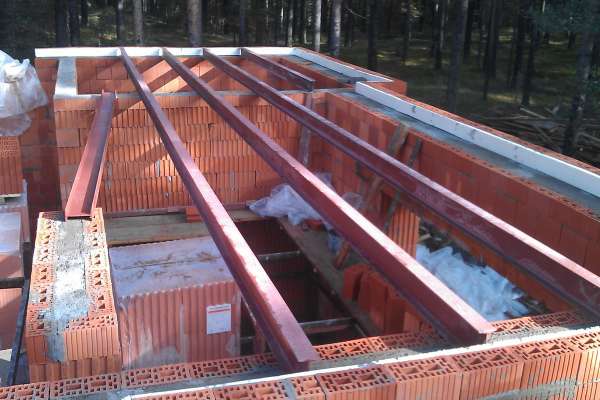

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

красивый внешний вид;
малый вес дерева;
ремонтопригодность;
высокая скорость монтажа.

Минусы:

без специальной защитной пропитки горючи;
низкая прочность по сравнению с железобетонными или металлическими балками;
подвержены воздействию влаги, грибка и живых организмов;
могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

жесткость. Означает способность материала сопротивляться изгибу;

звуко- и теплоизоляция;

пожарная безопасность.

Типы и виды деревянных перекрытий – классификация

1. По назначению

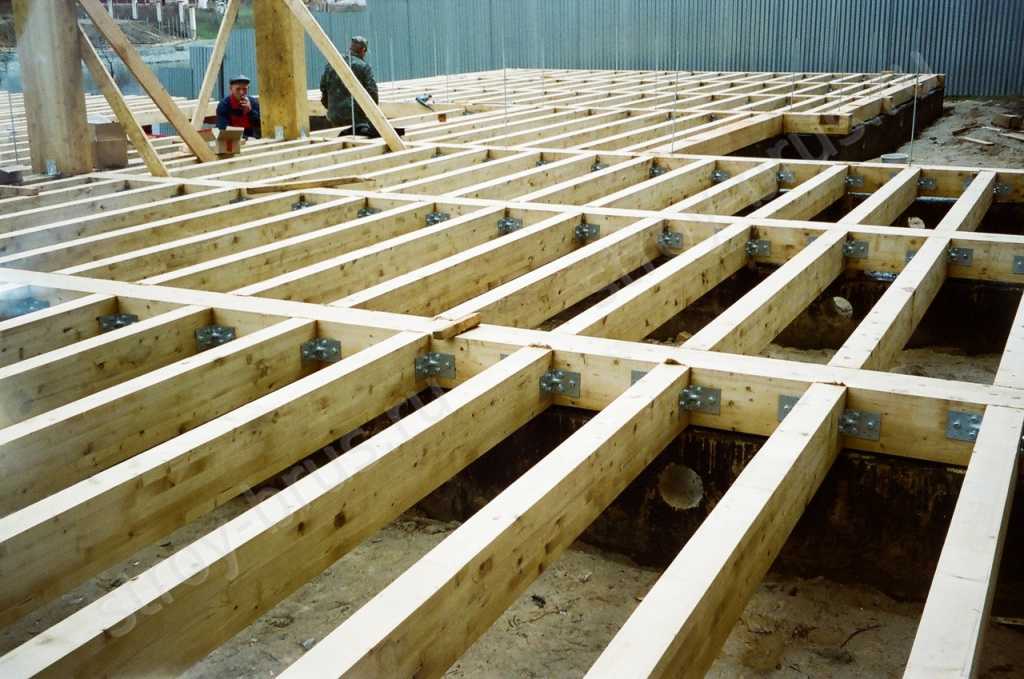

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

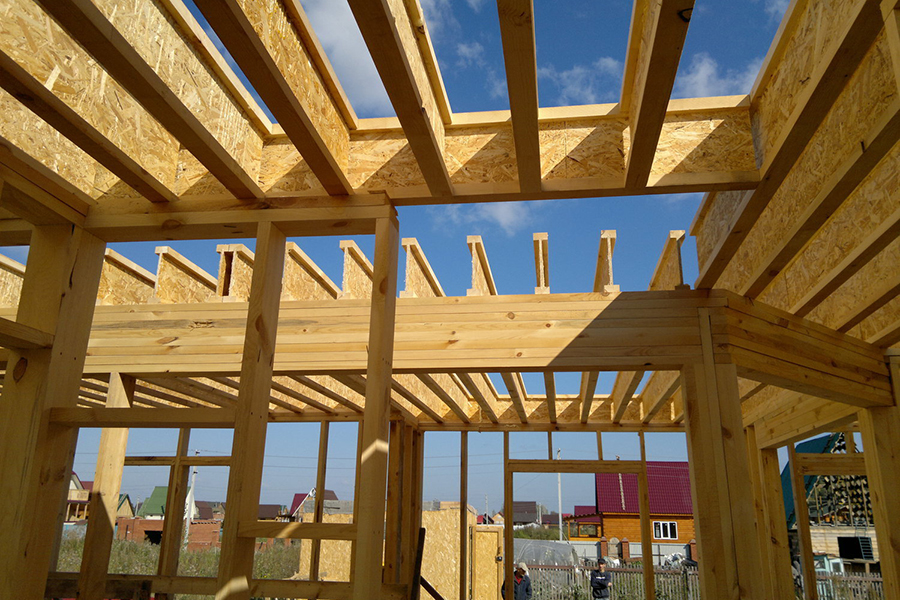

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

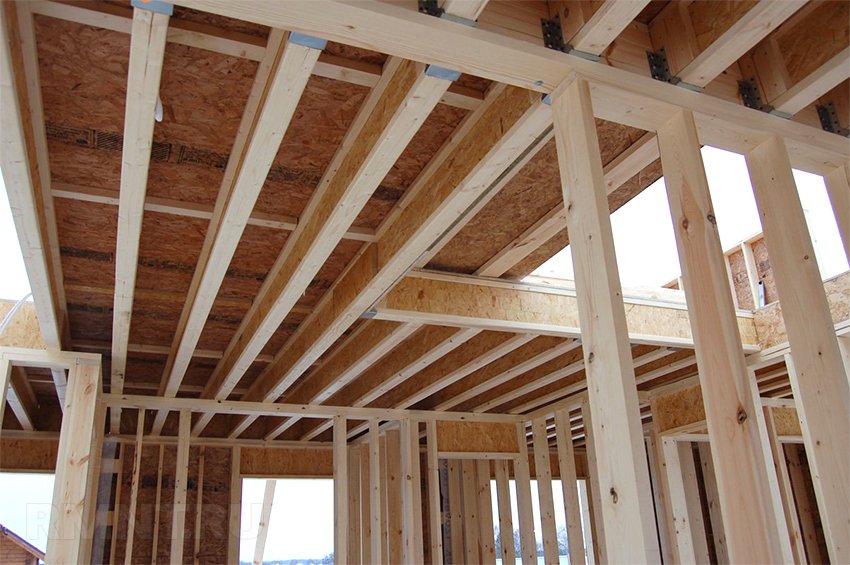

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

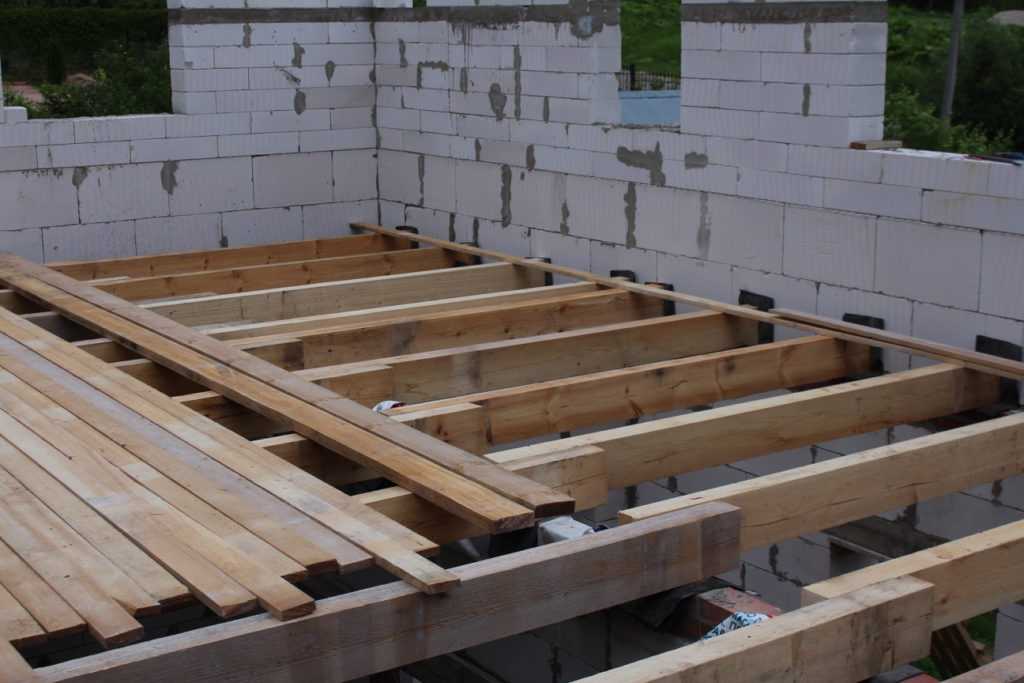

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия – схема устройства

Преимущества клееных балок:

высокая прочность;
возможность перекрывать большие пролеты;
легкость монтажа;
незначительный вес;
длительный срок службы;
отсутствие деформации;
пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.

п.

Деревянные балки перекрытия – размеры

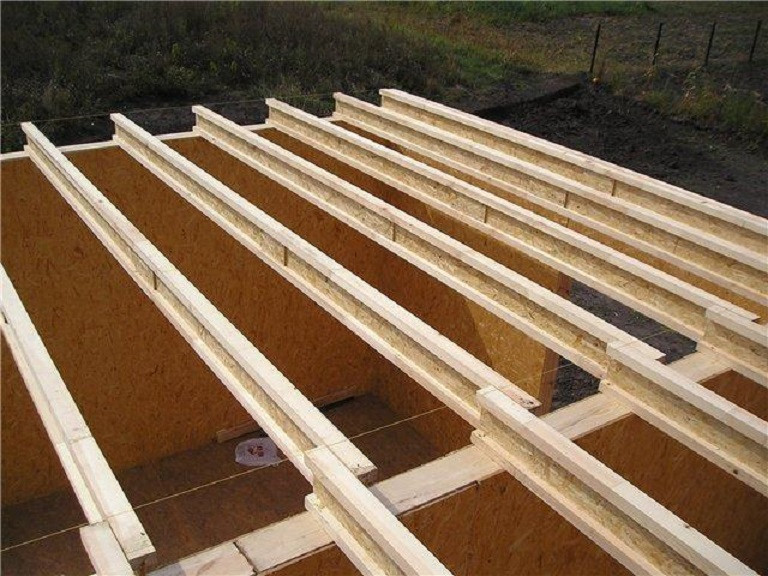

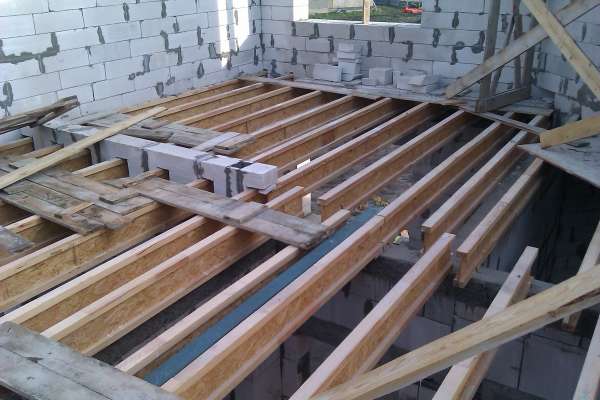

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

точные размеры;
возможность использования на длинных пролетах;
исключена возможность деформирования;
малый вес;
уменьшение мостиков холода;
возможность закрепить коммуникации;
возможность монтажа своими руками без привлечения специальной техники;
широкая сфера применения.

Недостатки:

высокая стоимость;
неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия – виды и типы, таблица

Материал подготовлен для сайта www.

moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R – сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам – таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам – переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам – срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м. п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга – выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ – СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Деревянная балка перекрытия пролет: виды, размеры и расчет

Навигация по странице

Применение деревянных балок и ферм для перекрытий

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения. [toc>

Разновидности балочных перекрытий из дерева

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

Деревянные перекрытия

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Межэтажный пролет

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Чердачное перекрытие

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Деревянные перекрытия цокольного этажа

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки.Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Цельные деревянные балки

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Клееные балки

Они имеют еще несколько существенных преимуществ, к которым относятся:

способность перекрыть большие пролеты;
простота их установки;
небольшая масса;
большой период эксплуатации;
высокий уровень пожарной безопасности;
не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Перекрытие из цельных бревен

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
Перед монтажом балочные элементы необходимо обработать антисептиком.
Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Схема деревянного перекрытия с разделенными балками

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

определить длину пролета, на которые они будут устанавливаться;
рассчитать возможную нагрузку, которую они будут нести после монтажа;
имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Удлинение деревянных балок перекрытия

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно! Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Стропильные фермы кровли

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Двутавровые балки перекрытия

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр. Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Расчет деревянного перекрытия

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Деревянные фермы перекрытий

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Деревянные стропильные фермы

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

способность накрыть пролет значительного размера без дополнительных опорных стоек;
незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
возможность изменять ширину шага укладки фермы;
возможность монтажа внутренних коммуникационных линий;
прекрасная звуковая изоляция;
красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Деревянные фермы могут послужить оригинальным декоративным элементом

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Расчет деревянных балок перекрытия | Архитектурный журнал ADCity

06.09.2019 3217

Правильный подбор балок, точность их размеров является определяющим фактором для надежности всего перекрытия. Деревянные балки перекрытия изготавливаются после точного расчета их длины и сечения. Длина их зависит от ширины будущего перекрытия, а сечение рассчитывается исходя из шага установки, планируемой нагрузки и длины пролета. В этой статье будут описаны некоторые нюансы выбора балок, указана методика их расчета.

Длина деревянных балок перекрытия, их количество и размеры определяются после проведения измерений пролета, который планируется перекрыть с их помощью. Важно учитывать глубину, на которую балки будут введены в стены, как они будут в них закреплены.
В стены, сложенные из блоков и кирпича, балки должны заходить на глубину не менее 150 мм (если они изготовлены из бруса) и на 100 мм – для досок. В деревянных домах балки врубаются в стены минимум на 70 мм.

Длина балок может быть равна пролету при использовании кронштейнов или уголков: в этом случае металлические поддерживающие конструкции принимают на себя вес перекрытия и остальной нагрузки. 22(5)
Обычно ширина пролета, который может быть перекрыт с помощью деревянных балок – в пределах 2,5… 4,0 м. Максимальная длина балки из бруса или доски составляет 6 м. Если проект дома требует применения более длинных балок, необходимо использовать клееный брус или предусматривать возведение промежуточных опор (стен-перегородок).

Перекрытие передает балкам нагрузку, которая суммируется из собственного веса конструкции (включая вес межбалочного утеплителя и подшивных досок) и веса предметов, размещенных на перекрытии. Точный расчет выполнить можно только силами специальной проектной организации. Более простые способы расчета доступны для самостоятельного выполнения по следующей схеме.

Для чердачных перекрытий с подшивной доской (не несущих больших нагрузок, но утепленных минеральной ватой) справедливо утверждение о том, что на 1 м² в среднем действует нагрузка в 50 кг. В таком случае нагрузка на данное перекрытие будет равно: 1,3 × 70 = 90 кг/м² (согласно СНиП 2.01.07-85 цифра 70 (кг/м²)– нормированная нагрузка для данного перекрытия; 1,3 – коэффициент запаса прочности). Общая нагрузка равна 90 50 = 130 кг/м².
Если межбалочный утеплитель тяжелее, чем минеральная вата или использовалась подшивка из толстых досок, то нормативную нагрузку считают равной 150 кг/м². Тогда: 150 × 1,3 50 = 245 кг/м² — общая нагрузка.
Для мансарды к числу составляющих факторов нагрузки прибавляется масса напольного покрытия, мебели и других предметов интерьера. Расчетная нагрузка в этом случае увеличивается до 350 кг/м².
Если балки являются частью межэтажного перекрытия – расчетная нагрузка принимается равной 400 кг/м².

Определив длину балок и зная расчетную нагрузку, можно рассчитать шаг балок деревянного перекрытия и их сечение (в случае применения бревен – диаметр). Эти величины связаны между собой. Для этого пользуются следующими правилами.

Оптимальное соотношение высоты балки к ширине — 1,4:1. Деревянные балки перекрытия, размеры которых зависят от вышеуказанных параметров, могут быть шириной в пределах 40… 200 мм. Высота или толщина деревянных балок перекрытия подбирается соответствующей толщине утеплителя и обычно варьируется от 100 до 300 мм. Если используются бревна – их диаметр находится в пределах 110… 300 мм.
Шаг укладки балок выбирают в диапазоне 300… 1200 мм, причем также принимают во внимание размеры листов утеплителя и материала подшивки. В случае возведения каркасных строений шаг балок должен быть равен расстоянию между стойками каркаса. shema146
Допустимый изгиб балок – 1/200 (для чердаков) и 1/350 – для межэтажных перекрытий. Приведено соотношение к длине перекрываемого пролета.
Расчет сечения деревянных балок перекрытия можно выполнить (кроме вышеуказанных способов), воспользовавшись таблицами специальной справочной литературы. Существуют также специальные компьютерные программы.
К примеру, для расчетной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее:

для шага 0,6 м и ширине пролета в 2,0 м сечение должно быть не менее 75×100 мм;
для шага 0,6 м и ширине пролета в 3,0 м сечение должно быть не менее 75×200 мм;
для шага 0,6 м и ширине пролета в 6,0 м сечение должно быть не менее 150×225 мм;
для шага 1,0 м и ширине пролета в 3,0 м сечение должно быть не менее 100×150 мм;
для шага 1,0 м и ширине пролета в 6,0 м сечение должно быть не менее 175×250 мм.

Основные требования к балкам перекрытия
Балки изготавливают из древесины хвойных деревьев: она обладает достаточной прочностью. Влажность материала не должна превышать 14%: превышение этого параметра может стать причиной прогиба лаг под нагрузкой.
Не допускаются пороки древесины, такие как синюшность, поражение плесенью, насекомыми-вредителями и грызунами.
Перед укладкой балки обрабатывают антисептическим составом.
Балка будет устойчива к изгибу, если ее стороны имеют соотношение по размерам как 7:5 (для брусьев).
Прочность на изгиб определяется высотой лаг: чем больше значение этого параметра – тем большую нагрузку без прогиба выдержит балка.
Чтобы перекрытие оставалось ровным даже под воздействием нагрузки, следует вытесать строительный подъем. Потолок нижнего яруса в этом случае будет иметь небольшой подъем в центральной части, но с увеличением нагрузки на перекрытие, он выровняется.
При частой укладке лаг брусья и бревна допускается заменять досками, уложенными на ребро.
Расход древесины будет более экономичным при изготовлении балок толщиной 50 и высотой 150… 180 мм. Ширина шага укладки при этом должна быть 400… 600 мм (это удобно для укладки плит утеплителя)

балок, деревянных, перекрытия, расчет

Что такое напольная балка?

Эмили Медлок | Опубликовано 2 апреля 2022 г. Отзыв от Lance Crayon

Купить

Балка пола является ключевым компонентом в строительстве дома. Балки — это строительные материалы, которые горизонтально простираются между фундаментом здания, стенами и несущими балками. Основная функция установки балок перекрытия для поддержки переноса веса потолка или пола в конструкции.

Что касается балок перекрытия, вам не нужно много знать. Тем не менее, не помешает знать мельчайшие детали вашего дома. Вы должны знать о различных материалах, из которых состоит ваша система пола, и о том, как используются ламинированные пиломатериалы из шпона и старовозрастные деревья.

Что такое балки перекрытия?

Балка перекрытия представляет собой горизонтальную балку, обычно из дерева, которая используется для поддержки и ограждения пола над фундаментом. Лаги перекрытия передают нагрузку на вертикальные балки дома.

Большинство балок перекрытий одинарные или двойные и чаще всего состоят из 2х6 или 2х8. Хотя иногда они сделаны из 2×10 и утроены для дополнительной поддержки. Но минимальные размеры лаг пола никогда не должны быть меньше 2×6.

Установка балок пола не всегда необходима для дома, потому что многие этажи построены непосредственно на бетонной плите. В домах, построенных над подвалами или на деревянном фундаменте, необходимы лаги пола для структурной целостности.

Типы балок перекрытия

Существует три типа балок перекрытия, используемых подрядчиками в деревянных конструкциях.

Массивные пиломатериалы

Породы древесины, используемые для балок пола, включают пихту Дугласа. Массивные пиломатериалы — самый дешевый тип балок для пола, если вы используете стандартную древесину, а не специальную древесину. Но в целом цельный брус более огнестойкий и водостойкий, чем другие варианты.

Из-за своей цены и большого количества вариантов массивные пиломатериалы являются наиболее популярным типом балок перекрытий. Он прост в использовании, понятен и является самым простым типом напольных балок. Если вы хоть что-то понимаете в строительстве, то не напутаете.

Двутавровые балки

Двутавровые балки выглядят как буква I. Верхняя и нижняя части двутавровой балки изготовлены из массива дерева или ламинированного шпона, а центральная часть выполнена из фанеры или ОСП. Они могут охватывать большее расстояние, чем твердые пиломатериалы.

Поскольку они сделаны из фанеры, они могут быть дешевле, чем другие варианты, и их можно складывать и склеивать, чтобы получить более прочную доску, чем один слой фанеры. Это делает двутавровые балки очень прочными.

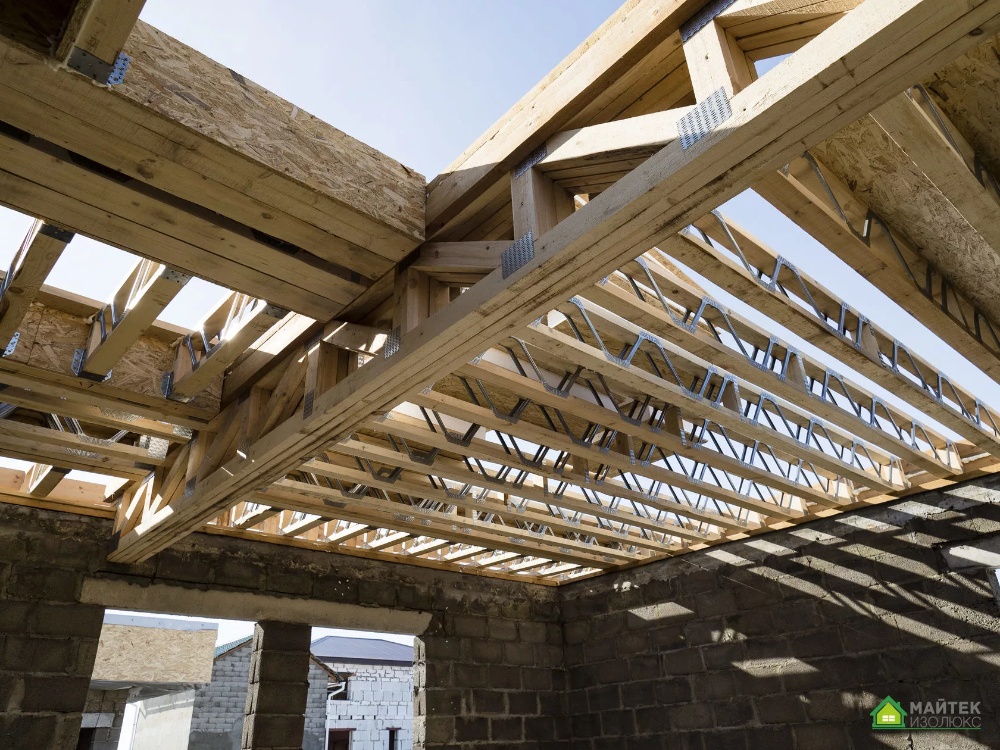

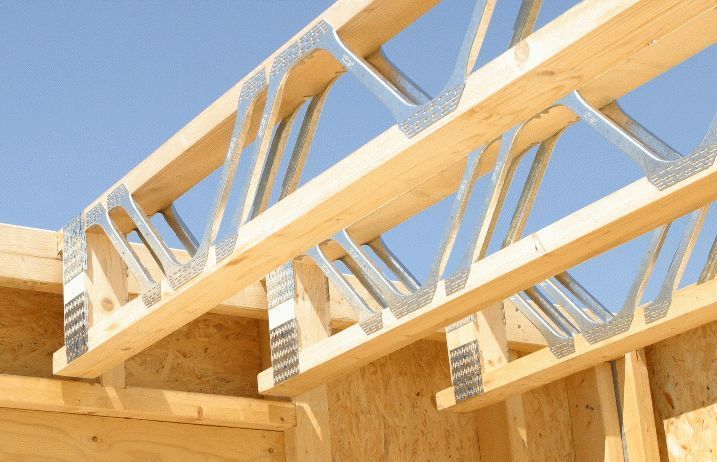

Половые фермы

Фермы перекрытий состоят из деревянных досок 2×4 сверху и снизу с «паутиной» из диагональных досок посередине. Доски закреплены металлическими пластинами в фермах перекрытий. Из-за своей конструкции они используют меньше древесины, чем обычно.

Напольные фермы также имеют зазоры, которые оставляют место для значительного облегчения прокладки проводки и сантехники. Тем не менее, с паутинными полами с полами сложнее, потому что в них недостаточно места, чтобы пролезть, как было бы с массивной древесиной.

Балки несущего пола

Лаги пола рассчитаны на нагрузку. Они служат опорой для верхних уровней, часто перенося вес на вертикальные опоры внутри фундамента. На верхних уровнях балки перекрытия поддерживают стены.

Опорные конструкции

Стены поддерживают следующий этаж. Если стена расположена параллельно балкам, она не является несущей. Несущими могут быть только стены, расположенные перпендикулярно лагам пола. Подробнее о несущих стенах читайте в этой статье.

Опорный каркас

Вам нужно знать, что балки пола несут вес всего дома. В то время как стены обычно несут только часть веса, а некоторые вообще не несут никакого веса. Лаги пола важны только по этой причине.

Грузоподъемность

Вам необходимо определить грузоподъемность ваших ферм перекрытия. В жилых домах считается, что динамическая нагрузка составляет от 30 до 40 фунтов на квадратный фут (psf), хотя это зависит от местоположения внутри вашего дома. К динамическим нагрузкам первого этажа предъявляются более высокие требования, чем к временным нагрузкам второго этажа

Балки перекрытий Строительные нормы и правила

Местные строительные нормы и правила требуют, чтобы деревянные балки выдерживали по меньшей мере 10 фунтов на квадратный фут для постоянной нагрузки и 30 фунтов на квадратный фут для динамической нагрузки. Различная древесина, сорта, длина пролета и т. д. влияют на опору на квадратный фут.

В этот момент вам, вероятно, интересно, в чем разница между динамическим и стационарным грузом.

Статическая нагрузка – это постоянная нагрузка. Это зависит от конструкции и нагрузки здания. Но тогда динамические нагрузки являются временными нагрузками. Они применяются с течением времени, включая трафик, мебель и многое другое.

Ремонт балок пола

Ремонт балок пола должен выполняться профессионалом. Для простого ремонта балок перекрытия рассмотрите возможность использования планки. Пластина для перекладины представляет собой тонкий кусок стали или фанеры, который прикручивается болтами к слабой балке для обеспечения поддержки. Однако другой вариант — использовать идентичную доску и прикрепить ее к старой.

Вы можете оставить старую доску, поскольку новая доска предназначена для дополнительной поддержки и станет новой несущей доской в этом районе.

Расстояние между лагами пола

Расстояние между лагами является наиболее важной частью установки лаг пола. Если лаги расположены слишком далеко друг от друга, они не будут работать. С другой стороны, если лаги пола расположены слишком близко друг к другу, значит, вы потратили слишком много денег.

Расстояние между лагами пола зависит от нескольких факторов. Во-первых, это сорт пиломатериалов, который может изменить результат на дюйм или два. Размер доски тоже все меняет.

Коды интервалов менялись с годами, но сегодня мы так и остались. Вот три наиболее распространенных промежутка между лагами пола и охватывают 90 процентов всех типов промежутков между лагами пола.

2×6 – 12 дюймов
2×8 – 16 дюймов
2×10 – 24 дюйма

Расстояние между деревянными балками не должно превышать 24 дюймов. Таким образом, как 2×12, так и 2×14 должны быть разнесены не дальше, чем на 24 дюйма, как и 2×10.

Более короткая ширина должна быть дальше друг от друга. Но это оценка, зависящая от класса и выбранной честности. Также важны вертикальные доски и длина горизонтальных досок.

Как выбрать лучшие доски для лаг пола

Посмотреть в галерее

Выбор досок для лаг открытого пола может быть трудным, учитывая их важность. Например, вам нужно знать разницу между высокой прочностью на изгиб и средней прочностью на изгиб.

Тип дерева

Различные породы дерева обладают уникальными характеристиками. Одни более гибкие, другие прочнее. В большинстве случаев медленно растущие деревья, такие как пихта Дугласа, сильнее. В то время как быстрорастущие деревья относятся к мягкой древесине.

Более прочные деревья с хорошей эластичностью идеально подходят для балок пола, например, сосна пондероза. Некоторые популярные варианты включают сосну, пихту и ель. Эти лиственные породы, которые, как вы заметите, являются хвойными, являются отличным вариантом, и их легко найти.

Марка древесины

Марка древесины важна, поскольку более низкие сорта указывают на большее количество дефектов, поэтому она не является структурно прочной. Таким образом, чем меньше число, тем лучше будет древесина. С сортированной древесиной пиломатериалов более высокие сорта имеют меньше дефектов. Между тем, пиломатериалы с более низкими сортами имеют более короткий срок службы.

Использование Grade-1 не обязательно, так как Grade-2 безупречен для большинства проектов, включая установку балок пола. Вам следует избегать использования Grade-3 или ниже, так как это поставит под угрозу целостность вашего фундамента.

Западный красный кедр и восточная белая сосна имеют низкую прочность на изгиб.

Размер дерева

Когда дело доходит до размера досок, избегайте использования досок меньшего размера, чем 2 x 6. Самый большой размер, который вы будете использовать, это 2 x 12, но наиболее распространены размеры 2 x 8 или 2 x 10. , Хотя 2 x 6 являются распространенным выбором, это не самый дешевый вариант.

Если вы выберете 2 x 6, вы должны расположить их ближе друг к другу, что будет меньше 16 дюймов, в то время как вы можете разместить их на расстоянии 2 x 12 24 дюймов друг от друга.

Часто задаваемые вопросы (FAQ)FAQ

Могу ли я установить балки перекрытия?

Если вы не инженер-строитель или профессиональный подрядчик, вам не стоит заниматься установкой балок перекрытия. Вы можете покрасить стены и установить ненесущие стены, но если речь идет о структурной целостности, установка балки пола не является проектом «сделай сам».

То же самое касается электричества и воды. Вы бы не стали делать свой собственный септик. Так что держите установленный список вещей, для которых вы нанимаете подрядчика. В конце концов, это сэкономит вам деньги, время и кучу беспокойных ночей.

Должны ли балки пола располагаться в том же направлении, что и стропила крыши?

В жилых этажах пролет балки пола будет проходить по меньшей ширине комнаты. В потолках со стропилами они будут располагаться параллельно стропилам.

Как узнать, в какую сторону идет балка пола?

Когда слышишь скрип, значит, балка там. Балки обычно проходят в одном направлении по всему дому. Проверьте свой чердак и посмотрите, в какую сторону они бегут, и, скорее всего, в любом другом месте вашего дома будет то же самое.

Что произойдет, если сломается балка пола?

Вы можете сказать, что у вас сломалась балка пола, когда пол подпрыгивает или провисает. Вы также услышите громкие скрипящие звуки.

Сколько стоит ремонт лаг пола?

Базовый ремонт лаг пола на половицах будет стоить от 500 до 700 долларов за небольшой участок пола. Ремонт балки пола, как правило, стоит от 6000 до 10 000 долларов за небольшую комнату.

Поедают ли термиты балки пола?

Да, термиты едят балки пола. Термиты едят древесину, включая балки пола. Вы узнаете, что термиты атаковали ваши балки пола, когда конструкция пола начнет провисать или половицы начнут подниматься.

Балка перекрытия Заключение

Балка перекрытия играет важную роль в жилищном строительстве. Для инженера-строителя работа с размерами балок пола является частью их работы, но энтузиаст DIY не имеет ни малейшего представления, как их использовать. При работе с балками нужно учитывать множество моментов. Вам нужно знать, работаете ли вы, например, с несущей стеной или фундаментной стеной.

Балка перекрывает потолок и пол в жилых домах. Ваш пол в доме имеет несущую способность и использует один из многих типов напольных балок для переноса веса. Местные строительные нормы и правила требуют, чтобы в домах использовались балки перекрытий. Для полов или потолков с более длинными пролетами требуются более тяжелые балки.

Иногда балки перекрытия проходят перпендикулярно стропилам, тогда как обычно они идут перпендикулярно. Вы должны знать, что установка лаг пола не является проектом DIY для вашего дома. И это касается всех домашних мастеров. Если у вас возникли проблемы с лагами пола, обратитесь к профессиональному подрядчику. Если вы вмешиваетесь в балки в своем доме, вы можете создать себе серьезные проблемы в будущем.

Что такое балки перекрытия и как они работают?

Балки перекрытий представляют собой горизонтальные конструктивные элементы, перекрывающие открытое пространство, часто между балками, которые впоследствии передают нагрузку на вертикальные конструктивные элементы. Эти балки, часть системы пола, несут вес всего внутри комнаты, включая стены, мебель, технику и даже людей.

Чаще всего расстояние между лагами пола составляет 16 дюймов по центру, но это может варьироваться в зависимости от строительных норм и требований конструкции в чертеже.

Балки перекрытия помогают распределить нагрузку на конструкцию. Когда вес прикладывается к полу и балке, древесные волокна в нижней части балки подвергаются так называемому натяжению. Верхние волокна идут на сжатие, и это способствует равномерному распределению нагрузки.

Анатомия каркаса пола

Прежде чем строить каркас, убедитесь, что земля уплотнена, а фундамент прочный. Вот основные компоненты каркаса пола (примечание: это не полный список всего, что входит в каркас пола):

Блокировка – Перемычки состоят из небольших деревянных секций, скрепленных между балками. Это обеспечивает так называемую боковую устойчивость.
Перемычки – Перемычки или краевые балки используются для обрамления проема в полу. Обеспечивает боковую устойчивость.
Лаги перекрытия – Балки перекрытия представляют собой большие деревянные элементы каркаса, расположенные на своих узких концах. Они расположены равномерно и соединены с подоконником. К этим балкам крепится черновой пол, который несет вес нагрузок на стены.
Пороговая плита – Пороговая плита крепится к верхней части фундамента, обычно сделанного из обработанной древесины. Лаги крепятся к подоконнику.
Опорная балка — Опорная балка, также известная как центральная балка, несет балки первого этажа, если балки недостаточно длинны, чтобы пройти между стенами фундамента.

Типы лаг пола

Существует несколько различных размеров и типов лаг пола. Наиболее распространены размеры 2×8, 2×10 и 2×12.

Массивные деревянные балки

Массивные деревянные балки представляют собой смежные доски, обычно сделанные из старовозрастных деревьев. Расстояние между ними зависит от таких факторов, как порода, размер доски, интервал и прогиб. Массивные деревянные балки на строительной площадке все еще распространены, но запасы деревьев истощаются, и использование более молодых деревьев для балок может привести к деформации древесины.

Плюсы

Прослужит дольше во время пожара
Дешевле инженерных решений

Минусы

Не экологически чистый
Ограниченное расстояние между пролетами

Двутавровые балки (TJI Joists)

Двутавровые балки, также известные как TJI-балки, получили свое название, потому что они похожи на заглавную букву I. Различные части I сделаны из разных материалов. Верх и низ часто изготавливаются из дерева или ламинированного шпона. Центральная опора обычно изготавливается из фанеры или ориентированно-стружечной плиты (OSB).

Плюсы

Пролеты длиннее, чем у массивной древесины
Легче для маневрирования

Минусы

Быстрее ошибиться при пожаре
Стоимость дороже

Половые фермы с открытой стенкой

В фермах перекрытия с открытой стенкой используются консольные деревянные элементы, помогающие выдерживать нагрузку на пол. Многим строителям нравятся эти фермы, потому что им не нужно измерять и делать отверстия для таких вещей, как трубы и электрические провода.

Pros

Более прочная конструкция, чем двутавровые балки
Еще более длинные пролеты
Можно установить систему отопления, вентиляции и кондиционирования воздуха, сантехнику и электричество без резки

Минусы

Имеют определенную длину — нельзя обрезать
Более высокая стоимость

Балочный пролет Соображения

Балочный пролет — это расстояние между опорными конструкциями. Обычно инженеры-строители рассчитывают пролеты, чтобы обеспечить точность.

Как правило, чем больше конструкция, тем больше используемых балок. Тем не менее, такие факторы, как тип балки перекрытия и размеры пиломатериалов, используемых для их изготовления, а также строительные нормы и правила, влияют на пролеты балок перекрытия.

Важно понимать, что стандартных размеров балок не существует. Это означает, что при определении правильного размера и пролета балки необходимо учитывать множество факторов.

Породы древесины

Наиболее распространенными видами древесины, используемой для изготовления балок пола, являются красное дерево, болиголов, дугласова пихта и южная желтая сосна. Однако не все виды изделий из древесины доступны по всей стране.

При выборе материала для перекрытий важно понимать разницу в прочности между породами дерева. Прочность древесины на изгиб показывает, какую нагрузку древесина может выдержать перпендикулярно волокнам. Обычно это измеряется низкой, средней или высокой прочностью на изгиб.

Более прочная древесина может перекрывать большие расстояния без дополнительной поддержки. Например, красное дерево имеет среднюю прочность на изгиб, поэтому оно не может выдержать такой большой вес, как пихта. Таким образом, хотя один тип дерева может выглядеть лучше для вас, вы должны учитывать его прочность. Окрашивание всегда является вариантом, если вы хотите изменить внешний вид открытой балки.

Сорт

Еще одним фактором прочности, который необходимо учитывать при выборе деревянных балок, является сорт пиломатериала. Сорт определяется тем, сколько сучков и других дефектов обнаружено в древесине. Более высокие сорта пиломатериалов имеют меньше дефектов и прочнее, чем более низкие сорта. Однако чем выше класс, тем выше цена.

Самый распространенный пиломатериал для лаг пола – сорт №2. Этот пиломатериал имеет больше сучков и дефектов, чем более высокие сорта, но не сильно теряет в прочности.

Ширина пиломатериала

Ширина пиломатериала играет большую роль в определении длины балки — расстояния, которое может пройти кусок пиломатериала, прежде чем его нужно будет поддерживать фундаментом или опорной стойкой. На прочность доски лаг влияет ее ширина от верха до низа. Это гораздо важнее, чем толщина доски.

Несущая способность

Несущая способность имеет решающее значение при использовании балок перекрытия. Определение несущей способности балки перекрытия требует экспертных знаний о структурных свойствах древесины, а также понимания требований строительных норм и правил.

Существует два вида нагрузки, которую должен выдерживать пол: динамическая и статическая нагрузка.

Временные нагрузки

Временная нагрузка — это, по сути, вес всего, что не связано с конструкцией, например, мебели, техники и людей. Как правило, неспальные комнаты должны выдерживать минимальную живую нагрузку 40 фунтов на квадратный фут, а спальные комнаты — 30 фунтов на квадратный фут в соответствии с Международным жилищным кодексом.

Статическая нагрузка

Вес конструкции пола и конструкций, постоянно прикрепленных к полу, известен как статическая нагрузка. Эта нагрузка определяется тем, из каких материалов состоит пол. Обычный пол с деревянным каркасом имеет постоянную нагрузку около 8 фунтов на квадратный фут. Материалы для пола, которые весят больше, увеличивают статическую нагрузку.

Пределы прогиба

Прогиб определяется как изгиб или «прогиб» пола, вызванный нагрузками. Максимально допустимый прогиб обычно указывается в виде доли длины пролета (L) в дюймах. Для балок перекрытий постоянные и временные нагрузки не должны превышать L/240, как указано в Разделе 1604.3 Международного строительного кодекса (IBC) 2012 года.

Расчет размеров балки

Определение глубины, необходимой для балки пола, можно выполнить с помощью простого расчета: половина пролета плюс два. Например, если у вас есть пол в комнате шириной 16 футов, вы должны разделить это число пополам (восемь), а затем добавить два, чтобы получить 10. Следовательно, глубина балки должна быть 10 дюймов.

Заключение

Балки перекрытия выполняют тяжелую работу в помещении, поддерживая пол и все, что находится в помещении. Важно правильно выбрать лаги пола (материал, размер и т. д.) в соответствии с вашими конкретными потребностями. Однако, хотя существуют таблицы пролетов и калькуляторы, помогающие определить потребности в балках, инженер-строитель должен рассчитать требуемые характеристики балок в соответствии с проектом здания, а также местными строительными нормами.

Таблицы пролетов балок перекрытия | Калькулятор

Часть 3 Проектирования жилой недвижимости

На этой странице мы объясним, как читать и проектировать с помощью таблиц пролетов балок перекрытий. Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.

Если вы только начинаете, вы можете перейти на страницу балок, так как мы расширим пример проекта дома, представленный там. Или даже вернитесь к странице проектирования жилых домов, которая объясняет базовую структуру дома.

Или посмотрите карту сайта с учебным пособием «Создай собственный дом».

Использование таблиц пролетов балок перекрытия

Продолжая часть 2: Таблицы пролетов деревянных балок для проектирования жилых домов, мы как раз собирались расширить наш примерный дом. Как только мы превысим допустимые пролеты для балок пола (как показано в таблицах пролетов балок пола), нам понадобится какая-то опора под этими балками пола.

Эта опора может иметь форму несущей стены. Стена может быть конструкционной бетонной или бетонной стеной подходящего размера или стеной с деревянным каркасом. Мы обсудим эти возможности позже. На данный момент мы рассмотрим поддержку балок перекрытия с помощью балки перекрытия.

Самый широкий пролет в таблице пролетов балок перекрытия в Части 2 этого учебного модуля показал, что балки перекрытия могут иметь пролет 17 футов 2 дюйма, если они имеют размер 2 X 12 с шагом 12 дюймов. (по центру). Давайте расширим наш дом за пределы пролета 17 футов 2 дюйма до ширины 24 фута. Таким образом, размеры дома теперь будут 24 фута X 13 футов.

Можно было бы по-прежнему обрамлять пол таким же образом, как указано выше, но просто спустить балки пола в противоположном направлении (нужно использовать пиломатериалы размером 13 футов), но в нашем примере мы сохраним балки пола. бегут в том же направлении. Теперь на высоте 24 фута мы находимся за пределами возможностей нашего стола в нашем предыдущем примере. Таким образом, нам придется разместить деревянные балки пола (или, аналогично, деревянные потолочные балки) по ширине дома, чтобы поддерживать балки пола. На фото ниже показан план того, как это будет выглядеть.

Балки пола по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной стеной фундамента). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.

Теперь вопрос в том, насколько большой должна быть центральная балка пола? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, достаточно просто найти ответ в таблице пролетов балок. Существует множество таблиц пролетов балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В приведенной ниже таблице показана выдержка из таблицы максимального пролета сборных балок перекрытий из дугласовой пихты для поддержки не более одного этажа. Есть несколько таблиц пролетов балок для всех пород дерева.

Образец таблицы пролетов балок пола

Эта таблица является просто образцом и может быть недействительна для вашего региона.

В этой выдержке из таблицы пролетов показаны два возможных размера сборных балок перекрытий (2 X 10 и 2 X 12). Полная таблица показывает больше размеров пиломатериалов. Он также показывает максимальное расстояние, которое может охватывать балка для различного количества таких кусков пиломатериала, собранных вместе (это обозначается как 3-слойный, 4-слойный и 5-слойный). 3-слойная с 2 X 10 будет означать, что три 2 X 10 соединены вместе бок о бок, их широкие части идут параллельно друг другу.

Поддерживаемая длина, показанная вдоль крайней левой стороны таблицы, представляет собой общую длину балок перекрытия, которые должны поддерживаться с обеих сторон балки перекрытия, деленную на два. В нашем примере дом имеет ширину 24 фута, поэтому для дома потребуется общая ширина балок 24 фута. Деление на два дает нам 12 футов поддерживаемой длины. Таким образом, мы прочитаем по строке таблицы 12 футов поддерживаемой длины.

Поскольку дом имеет длину 13 футов, мы ищем запись в таблице для сборной балки перекрытия, длина которой может составлять 13 футов. Нам также, вероятно, понадобится наименьшая сборная балка, которая будет соответствовать этому требованию, поскольку она будет наименее дорогой. Посмотрите в таблице вдоль ряда 12 футов поддерживаемой длины. Вы увидите, что 4-слойная балка 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки с обеих сторон.

Где найти столы

Лучшее место для подбора столов Span — это ваш местный склад пиломатериалов, так как там есть все столы, которые используются в вашем регионе.

Переход от расчетов балок к опорам балок

Итак, теперь у нас есть балки перекрытия подходящего размера и балка перекрытия подходящего размера для нашего дома размером 24 х 13 футов. Наша балка перекрытия может охватывать максимум 13 футов. В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок перекрытия составляет 14 футов 7 дюймов (при использовании 5-слойного 2 X 12). Что, если нам потребуется больший пролет?

Допустим, наш дом имеет размеры 24 х 26 футов. Теперь нам нужно будет поддержать эту центральную балку пола стойками. Как правило, в подвалах эти столбы представляют собой конструкционную сталь, бетон или сборные деревянные столбы, сделанные из кусков пиломатериалов стандартных размеров (2 «bys»), сбитых вместе гвоздями бок о бок.

Конструкционная сталь обычно используется в подвалах, поскольку они регулируются по высоте, чтобы компенсировать любое движение грунта или осадку здания после установки.

Каркас пола нашего дома размером 24 х 26 футов, балки и стойки теперь будут выглядеть так, как показано на рисунке ниже. На приведенном ниже изображении не видно, что балка перекрытия также поддерживается на своих концах внешними несущими стенами подвала.

Если используются сборные деревянные стойки, ширина стойки должна быть равна ширине балки, которую она поддерживает. В приведенном выше примере мы используем 4-слойный брус 2 X 12. 2 дюйма X 12 дюймов — это необработанный размер пиломатериала до того, как он будет пропущен через строгальный станок на лесопилке. После того, как он пройдет через рубанок, он будет 1-1/2″ X 11-1/4″ (так что да, 2 X 12 не измеряет 2″ X 12″). Это означает, что наш 4-слойный материал 2 X 12 будет иметь ширину 4 X 1-1/2 дюйма или 6 дюймов. Следовательно, столб для поддержки этой сборной балки пола должен иметь размеры 6 на 6 дюймов. Для создания таких столбов производители обычно скрепляют несколько кусков пиломатериала. Деревянная колонна прибита к балке перекрытия наверху и стоит на бетонной подушке у ее основания.

Как правило, деревянные колонны располагаются через каждые 8-10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку. В ваших местных строительных нормах может быть указан размер, необходимый для таких столбов. Или вам может понадобиться, чтобы такие посты были рассчитаны инженером-строителем. Ваш строительный инспектор отметит любые столбы, балки или перекрытия на ваших строительных чертежах, которые должны иметь печать инженера. В общем, если вы остаетесь в пределах ваших таблиц пролетов балок и таблиц пролетов балок перекрытия, вам не нужно, чтобы расчеты балок выполнялись инженером-строителем.

Фотографии балок перекрытий, балок перекрытий и стоек смотрите в разделе каркаса дома в нашем блоге о домостроении.

Для получения дополнительной информации о сборных деревянных балках пола или деревянных потолочных балках см. статью Fine Home Building о сборных балках.

Следующий раздел руководстваРамка крыши

Теперь пришло время перейти к:

Часть 4: Каркас стропил крыши учебного пособия по проектированию жилых домов.

Калькулятор пролета балки

Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, которое будет поддерживать балка перекрытия, из раскрывающегося списка.

Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, на которые она будет опираться по обе стороны от балки, разделенная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балки пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)

Значения, отображаемые в результирующей таблице, будут показывать девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балок предназначены для сборных балок, состоящих из пиломатериалов размерами 2X8, 2X10 или 2X12, сбитых гвоздями в виде 3-х, 4-х или 5-слойных балок. Например, трехслойная балка 2X8 будет состоять из трех балок 2X8, скрепленных гвоздями рядом друг с другом. Для получения помощи в понимании результатов в калькуляторе прочитайте раздел выше о том, как читать таблицы пролетов балок.

1. Выберите количество этажей, поддерживаемых балкой

Балка, поддерживающая не более одного этажаБалка, поддерживающая не более двух этажей

2. Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или метрах в скобках) для балки

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор ниже.

Дугласова пихта или лиственница (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Болиголов и пихта (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Ель, сосна или пихта (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Северные виды (классы № 1 и № 2) Максимальный размах луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметры x миллиметры)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Данные взяты из Таблиц строительства деревянных каркасных домов CMHC
Примечания:
1.
