Что такое металлическая балка в строительстве простыми словами

12 августа 2019

3218

Строительство зданий и сооружений любого назначения не обходится без основных элементов. Металлическая балка является главной составляющей при возведении зданий. Данная металлоконструкция имеет достаточно широкую область применения. Она обеспечивает надежную опору. Качественно подобранные элементы позволяют значительно увеличить срок эксплуатации будущего сооружения.

В этой статье мы поговорим о том, что такое балка в строительстве, какие они бывают, а также рассмотрим основные области применения.

Содержание

Что такое металлическая балка

Балка представляет собой металлическую конструкцию, которая предназначена для увеличения показателей прочности и устойчивости различных строительных объектов. Для их производства в основном используется сталь с различными добавками, которые увеличивают сопротивление металла при изгибе.

Изготавливаются различные виды металлоконструкции. Балка равномерно распределяет нагрузку по всей своей поверхности. Основное конструктивное назначение данного элемента – это надежная опора. В большинстве случаев из стальных балок делают перекрытия этажей и кровли зданий.

Как изготавливается металлическая балка

Любая балка состоит из стенок и полок, которые соединяются специальными стыковыми швами. В зависимости от разновидности их конструкция может отличаться. Стыковые швы выполняются при помощи сварки. Производством занимаются на оборудованных предприятиях, где имеются все необходимые станки и приспособления. Процесс изготовления выполняется в несколько технологических этапов согласно ГОСТу.

Линия производства металлической балки

Для каждого вида имеется свой ГОСТ, которые регламентирует все основные показатели и характеристики. Есть ряд определенных параметров, которые строго контролируются и проверяются у готовой продукции:

Вес готового изделия;
Площадь специального поперечного сечения;
Конкретная высота и ширина готовой продукции;
Радиус закруглений после сварки, которые располагаются внутри;
Угол наклона граней, которые располагаются на внутренней поверхности.

В зависимости от основной площади поперечного сечения стальная балка имеет несколько групп. Группы маркируются цифрами от 10 до 60. Для каждого типа металлопроката будут свои показатели и характеристики, которые необходимо строго соблюдать. Если какой-то из этих параметров будет выше или ниже даже на минимальное значение, то готовая стальная балка потеряет свою первоначальную прочность. Использование такого металлопроката может привести к плачевным последствиям. Поэтому данные показатели строго проверяются на заводе изготовителе.

Например, максимальная площадь сечения двутавра составляет 138 квадратных сантиметров. В этом случае его высота будет достигать 600 миллиметров, а вес порядка 108 килограмм на каждый погонный метр. Продукция выпускается строго определенной длинны (от 4 до 12 метров). Длина изделия напрямую зависит от площади поперечного сечения. С увеличением показателя площади будет увеличиваться и длина.

В соответствии с ГОСТ 8239-89 можно изготавливать металлические балки любого другого размера, которые не прописан в самом ГОСТе. Для этого необходимо выполнить дополнительные расчеты, чтобы получить точные характеристики основных параметров под индивидуальные размеры. Этим занимаются профессиональные инженеры на предприятии. При расчетах учитывается множество других параметров. Например, показатель допустимой погрешности, момент сопротивления и момент инерции. На основании полученных параметров делаются подробные чертежи, по которым в дальнейшем и изготавливается металлоконструкция нужного размера.

3 основные разновидности стальной балки

Существуют различные варианты классификации, но самый распространенный вариант – это разделение по форме. Можно выделить три основные разновидности стальных балок, которые применяются в современном строительстве:

Тавровые. Это металлопрокат с основным сечение в виде буквы «Т»;
Двутавровые. Данная металлоконструкция имеет сечение в виде буквы «H». В результате того, что у изделия имеется дополнительная полка с противоположной стороны, оно становится более жестким, а соответственно и более прочным;
Швеллер. В сечении имеет букву «П». Данная продукция более универсальна и имеет множество областей применения в промышленности.

При возведении жилых и нежилых помещений чаще всего используются двутавровые балки. Они имеют большую жесткость, прочность и очень стойки к всевозможным изгибающим нагрузкам.

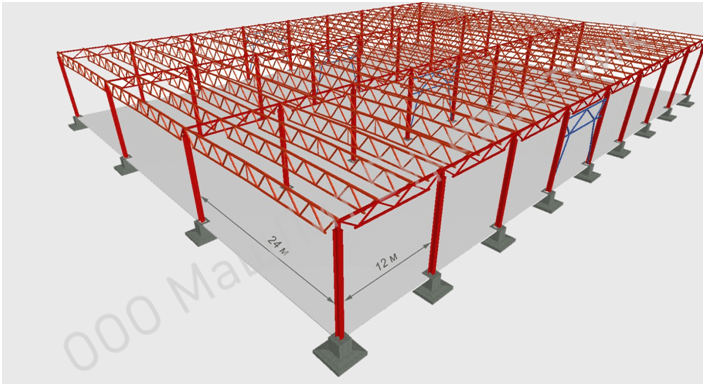

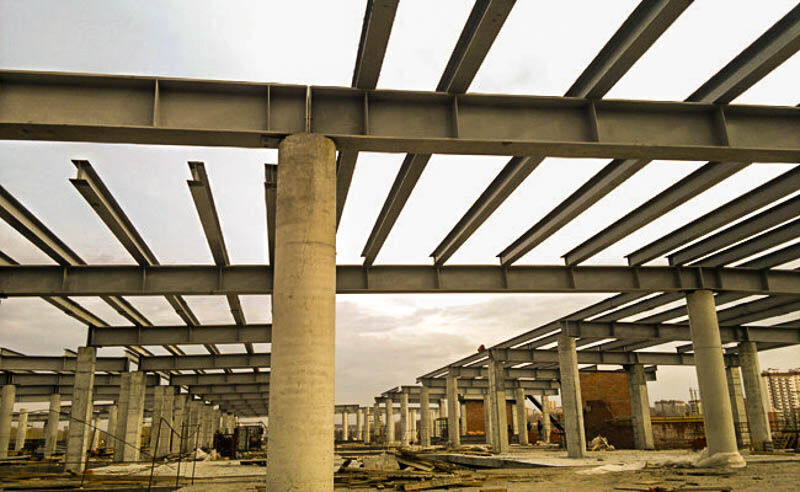

Каркас из двутавровой металлической балки

В строительстве применяются и другие разновидности балок. Например, деревянные и алюминиевые. Они имеют более узкую область применения, поэтому не так распространены, как стальные двутавры.

Главные особенности двутавра

Металлическая балка двутаврового типа имеет своеобразное сечение в виде буквы «H». Основными составляющими частями являются верхняя и нижняя полка, а между ними располагается стенка. В дословном переводе латинское слово «taurus» переводится как «бык». Поэтому многие называют данное изделие «двурогим».

Для производства используется две разновидности стали (углеродистая или некоторые марки низколегированной). Благодаря своей форме металлопрокат способен спокойно переносить достаточно большие нагрузки различного типа, включая изгибающие нагрузки.

Балка имеет несколько базовых разновидностей в зависимости от главного назначения и области применения. Полки могут быть как параллельными друг другу, так и с определенным наклоном. Параллельные полки получили большее распространение. Они в свою очередь тоже имеют несколько групп, которые обозначаются буквами русского алфавита:

«К» — основная область применения это строительство опор и колон;

«У» — данная продукция имеет достаточно зауженные полки;
«Д» — полки средней длины;
«Ш» — достаточно широкие полки, которые выдерживают дополнительные нагрузки.

7 областей применения

Имеется семь основных областей применения двутавра:

Укрепление кровли жилых и промышленных зданий. Это самая распространенная сфера применения;

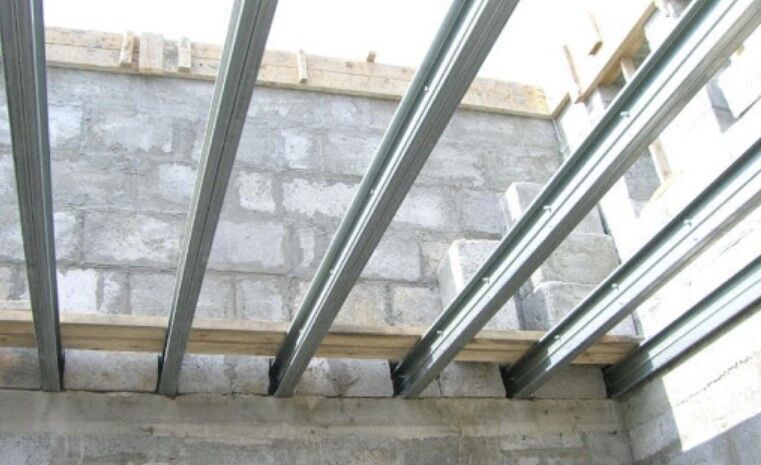

Перекрытия между этажами зданий;
Всевозможные колонны и опоры у промышленных помещений и архитектурных сооружений;
Металлические фермы и каркасы для ангаров; ⇓

Шахтовые стволы;
Изготовление железнодорожных вагонов различного размера и формы;
Мосты, крановые эстакады и ряд других строительных объектов индивидуального назначения.

Базовые преимущества и недостатки

Металлопрокат стальной двутавровый, как и любая металлическая продукция имеет свои преимущества и недостатки, которые необходимо знать, прежде чем использовать ее в строительной отрасли.

Контроль качества двутавровой балки

Главные преимущества – это надежность и высокие показатели прочностных характеристик. Все это достигается благодаря специфическому сечению и прочной стали. Данное изделие равномерно распределяет все воздействующие на нее силы. Нет концентрации сил в одном месте, соответственно металл не устает и срок его эксплуатации значительно увеличивается. Все это позволяет использовать металлопрокат при строительстве крупных (многоэтажных) объектов с большими нагрузками.

Кроме этих главных показателей можно выделить следующие преимущества:

Относительно небольшой вес. Специальная форма сечения не требует достаточно большого количества металла для производства, поэтому вес готовой продукции небольшой. Вес никак не влияет на прочностные характеристики;
Высокая экономичность.

Двутавр обладает высокой жесткостью, что позволяет использовать его для укрепления колонн и опор без дополнительных армирующих элементов. Если для укрепления использовалась обычная арматура, то пришлось бы значительно потратиться на покупку необходимо объема;
Хорошая устойчивость к сжатию и изгибающим нагрузкам. Это позволяет использовать балки в местах с повышенной вибрацией и другими видами колебаний. Например, при возведении мостов различного назначения;
Легко сваривается. Благодаря этому значительно повышается скорость монтажа строительных конструкций;
Все характеристики и геометрические показатели не меняются со временем. Металлопрокат настолько прочный, что даже под воздействием больших сил не деформируется, а соответственно все характеристики сохраняются;
Удобная транспортировка. Форма в виде буквы «H» позволяет более компактно укладывать двутавр в автотранспорт. Это значительно сокращает расходы на доставку и транспортировку.

Необходимо знать

У двутавровой балки имеется и ряд недостатков, которые тоже необходимо знать и учитывать:

Низкие показатели огнеупорности. Если в помещении или архитектурном сооружении произойдет пожар, то прочностные характеристики изделия значительно понизятся, что не позволит эксплуатировать его далее;
Подвергается воздействию коррозии. Для производства применяется низколегированная или углеродистая сталь нескольких марок, а она очень подвержена разрушению от коррозии. Поэтому использование балок данного типа в условия высокой влажности не рекомендуется. Если использовать все же приходится, то необходимо дополнительно обработать поверхности специальным защитным средством;
Нельзя использовать при строительстве зданий с очень большими пролетами. Если не будет дополнительных опор, то основные несущие способности на порядок уменьшатся;

Плохая устойчивость к скручивающим силам.

Если нужна металлическая балка — обращайтесь! Мы предоставляем все сертификаты качества, а также можете почитать отзывы наших покупателей.

Всего Вам доброго!

характеристики, маркировка металлических видов, монтаж

Балка двутавровая: применение
Виды двутавровых балок

Типоразмеры и ГОСТы:
Маркировка: как расшифровать

Монтаж

Ни один строительный объект, каким бы ни было его назначение, не обходится без применения балок перекрытия. Ее функция как инженерной конструкции – в успешном перераспределении вертикальных и горизонтальных нагрузок в процессе собственной работы на изгиб.

Двутавровые балки перекрытия представляют собой тип фасонного проката, изготовленного из высококачественной стали. Сталь может быть либо низколегированной, либо углеродистой. Этот тип сортового проката имеет форму бруса, ориентированного горизонтально или наклонно. Или, говоря простым языком, стальная двутавровая конструкция – это прокат определенной формы, изготовленный из профильной стали специального исполнения. Форма определяется его конструктивными особенностями. Чаще всего она внешне похожа букву «Н». Такая форма усиливает прочность элементов конструкции и придает дополнительную жесткость. Где же используются двутавровые балки перекрытия?

Балка двутавровая: применение ↑

Балка металлическая двутавровая из стали больше известна как элемент перекрытий каркасов промышленных зданий, имеющих большие пролеты. Их используют также при возведении мостов и других подвесных путей, колонн и другого во всех тех местах, где присутствуют повышенные нагрузки и им необходимо противостоять. Они воспринимают нагрузку от вертикального поперечного воздействия, которая одновременно отражается на стенах, колоннах и других опорах.

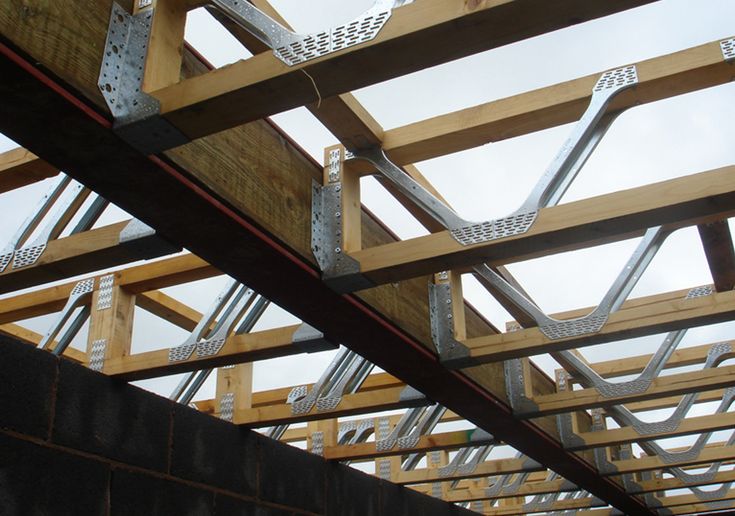

Деревянный аналог стального двутавра используется в каркасном домостроении. Следует отметить, что в последнее время его нередко стали использоваться в оформлении строений как элемент дизайна.

Их правильный расчет обеспечивает большую эффективность металлоемкости, нежели этот показатель у обычной горячекатаной конструкции. При установке двутавра уменьшается масса несущих конструкций, что позволяет сократить затраты на строительство. Двутавры используются также в тяжелом машиностроении при создании тяжелого оборудования.

Незначительный вес при чрезвычайно высокой жесткости делает их идеальным вариантом для использования в качестве основы под высоконагруженные строения.

Интересно

Отметим,что двутавры значительно жестче, нежели квадратные профили и уголки.

Виды двутавровых балок ↑

В конструкциях двутавров внутренние грани полок могут располагаться наклонно либо параллельно. Сортамент, который имеет балка двутавр, характеристики, габариты в основном определяются расстоянием между параллельными (П) или наклонными (У) внешними гранями.

Типоразмеры и ГОСТы: ↑

Балка двутавровая ГОСТ 26020 83 характеризуется параллельными гранями полок. Под этот стандарт входят двутавры, имеющие высоту 10–100 см и ширину полок – 5,5–40 см. По последнему параметру классифицируют на: узкополочные (У), нормальные (Б), среднеполочные (Д), широкополочные (Ш) и колонные (К). Колонные двутавры отличаются почти одинаковой высотой профиля и шириной полки.

Двутавры, характеризующиеся наклонными гранями, классифицируются на:

обычные (ГОСТ 8239 89) – ограничения на величину уклона внутренних граней составляют порядка 6–12%;

специальные (ГОСТ 19425 74) – М: подвесные пути, имеющие угол наклона не больше 12% и С: для армированных шахтных стволов, имеющих угол наклона до 16 %.

колонные двутавры (К) по ГОСТ 26020-83

Изделие выполненное по ГОСТ полностью соответствует параметрам чертежа, то есть имеет заданное поперечное сечение, размеры полок (высота, ширина и толщина) и другое.

Маркировка: как расшифровать ↑

Начнем с двух цифр в начале маркировки. Они отмечают высоту в сантиметрах конкретной группы профилей. Следующие индексы – буквенные, они указывают на вид профиля в соответствии с шириной полок, к примеру, У, К и т. д. Если профили в группе отличаются размерами стенок и полок, то далее в маркировке указан размер профиля в серии. Например, маркировка двутавра с параллельными гранями может иметь вид: 25Б, 100Ш, 35К, 24ДБ1.

Монтаж ↑

Двутавр металлический изготавливают поэтапно. Прежде всего металл раскраивается на полосы требуемых размеров. Для улучшения провара кромки разделывают на специальном станке. Подготовленные полосы монтируют на сборочном стане. Их укладывают на входной конвейер, зажимают, позиционируют и фиксируют. Завершают сборку сварочными работами на специальном станке. Сваривают его двумя комплектами сварочных головок под флюсом. Двутавр в основном состоит из трех элементов. Поясные швы приваривают сварочными автоматами, а ребра жесткости приваривают поперек чаще вручную, в крайнем случае – полуавтоматом. Сварные конструкции собирают различными способами: используя хомуты и прихватки или в особом кондукторе.

балка металлическая двутавровая: процесс производства

Готовый двутавр очищают от налета ржавчины, жира, грязи и другого, используя дробеструйную установку. После этого качество его покрытия из краски и лака заметно улучшается.

При устройстве конструкции швы поясов иногда сваривают по ручной технологии. Тогда последовательность сборки полностью меняется. Сначала на пояс в нижней части конструкции монтируют вертикальную стенку, а следом ребра жесткости. Их захватывают и монтируют пояс в верхней части. Собранная конструкция зажимается хомутами и переходят к сварочным работам.

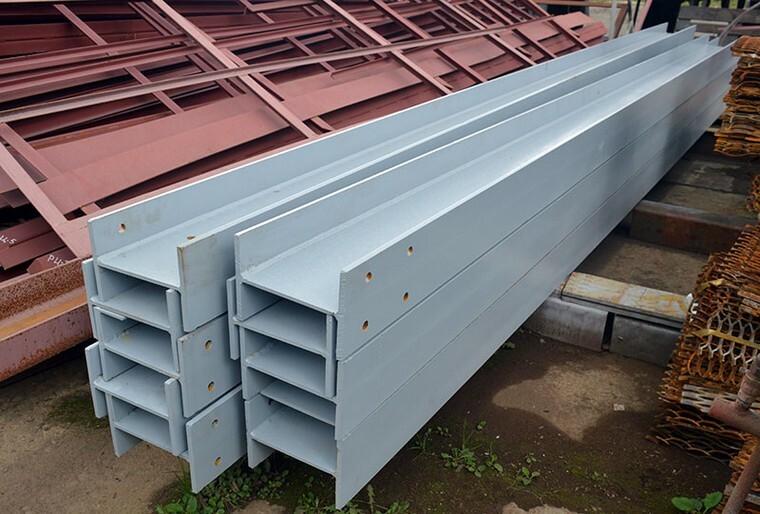

на фото металлическая балка двутавр

Наиболее ответственным этапом монтажа считается стыковка двутавровых балок. Швы поясов в обеих направлениях от стыка незаваривают на длину в полтора раза большую, нежели поясная ширина. Стык двутавровых балок свариваются в такой очередности: свариваются стыки вертикальной стенки, двух поясов, сначала ту, которая работает на растяжение, затем вторую, работающую на сжатие. Завершают устройство стыка довариванием швов на поясах на тех участках, которые остались незаваренными.

Совет

Для сварки монтажных стыков необходимо использовать электроды высочайшего качества.

Сварная конструкция имеет массу преимуществ перед прокатной и, в первую очередь, это ее более высокие прочностные характеристики при массе, меньшей прокатной примерно на треть.

Двутавр металлический: сборка на видео

Материалы к статье:

ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент (134,7 KiB, 1 851 hits)
ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент (297,8 KiB, 1 635 hits)
ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент (424,9 KiB, 1 940 hits)

Двутавровая балка из искусственной стали

Двутавровая балка из искусственной стали (ненесущая) изготовлена из натуральной твердой древесины тополя, изготовлена вручную и окрашена, чтобы выглядеть как балка из конструкционной стали, и имеет 9- срок изготовления 10 недель.

Длина

Отделка

Готовые концы

Размер

Нет6″ x 6″ ( $167,90 )6″ x 8″ ( 184,69 $ )6″ x 10″ ( 201,48 $ )8″ x 8″ ( 218,50 $ )8″ x 10″ ( 240,35 $ )8″ x 12″ ( 262,89 $ )10″ x 10″ ( 278,30 $ )10″ x 12″ ( 306,47 $ )10″ x 14″ ( 333,96 $ )

Длина

Нет48″ (4 фута)60″ (5 футов)72″ (6 футов)84″ (7 футов)96″ (8 футов)108″ (9 футов)120″ (10 футов)132 ″ (11 футов)144″ (12 футов)156″ (13 футов)168″ (14 футов)180″ (15 футов)192″ (16 футов)204″ (17 футов)216″ (18 футов) 228 дюймов (19 футов) 240 дюймов (20 футов) 252 дюйма (21 фут) 264 дюйма (22 фута) 276 дюймов (23 фута) 288 дюймов (24 фута)

Отделка

Чернила WellBlack Magic Primed

Готовые концы

NoneNone1 Завершено End2 Завершено Ends

Цена за штуку

ХАРАКТЕРИСТИКИ ПРОДУКТА
Описание продукта
ИНСТРУКЦИИ ПО УСТАНОВКЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Описание

характеристики продукта

Описание продукта

Искусственные стальные балки от Volterra Architectural Products идеально подходят для помещений со скошенными потолками и являются отличным способом добавить индустриальный стиль вашему декору. Эти декоративные стальные балки не являются структурными, но выглядят так же, как настоящие стальные потолочные балки.

Ручная работа из натуральной твердой древесины тополя
Окрашены под стальные потолочные балки ручной ковки
Легкий и простой в установке
Идеально подходит для жилых комнат, кухонь, готовых подвалов и т. д.

Установка двутавровых балок из искусственной стали Volterra во внутренних помещениях. Хотя это ненесущие балки, они изготовлены вручную из натуральной твердой древесины тополя и окрашены так, чтобы они выглядели идентично стальным потолочным балкам, которые вы видите на фабриках и в других промышленных помещениях. Вы можете выбрать различные размеры, длину и отделку, чтобы удовлетворить уникальные потребности помещения, в котором вы заинтересованы в установке декоративных стальных балок. Вместо того, чтобы бороться с логистикой и сталкиваться с высокой ценой установки стальных балок, пойдите проще, больше экономичный маршрут с искусственными стальными балками от Volterra.

Доступны различные размеры и длины
Доставка примерно через 7 недель

Двутавровая балка Установочный чертеж

Описание

Двутавровые балки из искусственной стали (ненесущие) изготовлены из натуральной твердой древесины тополя, изготовлены вручную и окрашены, чтобы они выглядели как балки из конструкционной стали, и имеют 9-10 неделя срок выполнения.
