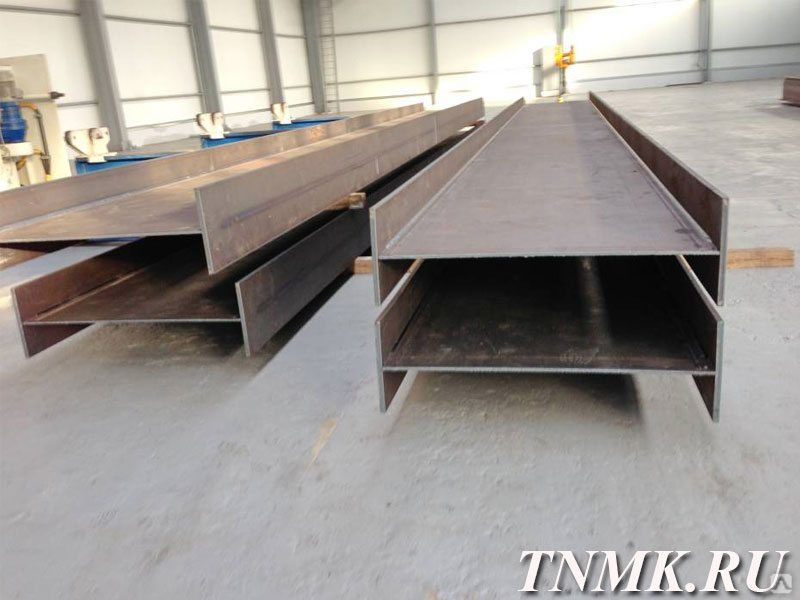

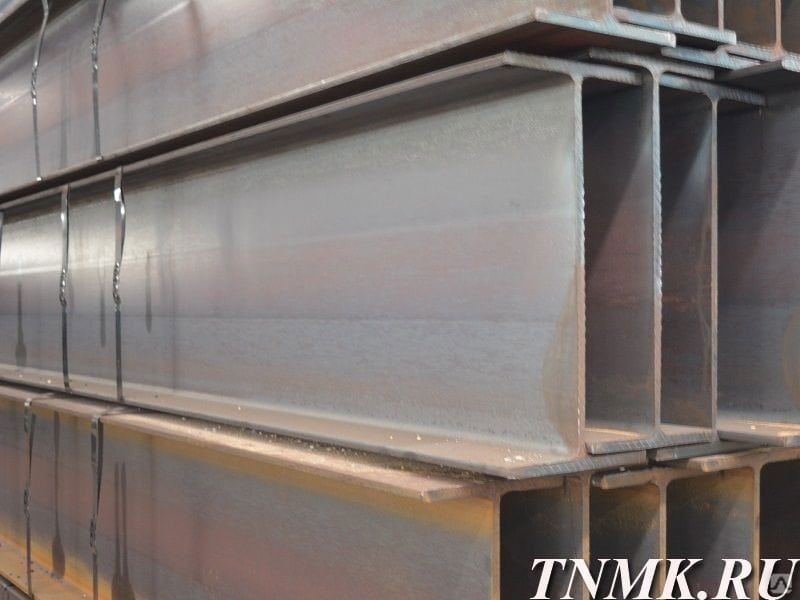

Сварная балка (двутавр)

Производство сварной балки (двутавра)

Предлагаем изготовление сварной балки (двутавра) на автоматической сварной линии CORIMPEX (Италия).

Технические характеристики выпускаемой продукции:

Максимальный размер балки 1200х600
Минимальный размер 200х150
Толщина стенки 5-30 мм
Толщина полки 6-50 мм

Основное направление использования сварных двутавровых балок — несущие конструкции современных зданий гражданского и промышленного назначения, возведение мостов.

Основные преимущества сварных балок двутавровых:

Снижение стоимости изготовления и монтажа
Увеличение пролётов зданий
Сокращение времени на монтажные работы.
Балка двутаврового профиля примерно в 7 раз прочнее и 30 раз жестче балки квадратного профиля аналогичной площади сечения

Что такое сварные двутавровые балки

Изготовление сварной двутавровой балки осуществляется на линиях автоматической резки, сборки и сварки под флюсом. По окончании производства форма установки исправляется и корректируется, что придает ей отличный внешний вид с четкой геометрией. Если вы планируете купить балку двутавр, обращайтесь в компанию «Ярстройналадка». Производственное предприятие изготавливает прочные и надежные элементы несущих конструкций, незаменимые в современном строительстве и полностью соответствующие потребностям заказчика.

Дробеметная балка — это металлическая установка, которая качественно очищенная от ржавчины, грязи, окалины. Конструкция изготавливается из листовой стали и по внешнему виду напоминает горячекатаную балку.

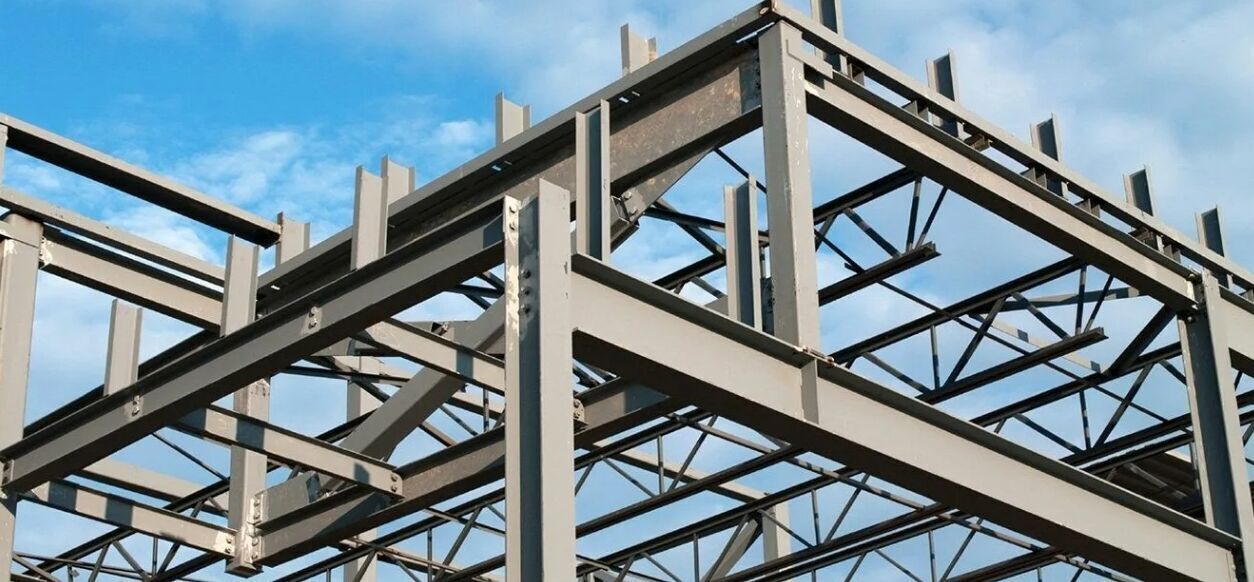

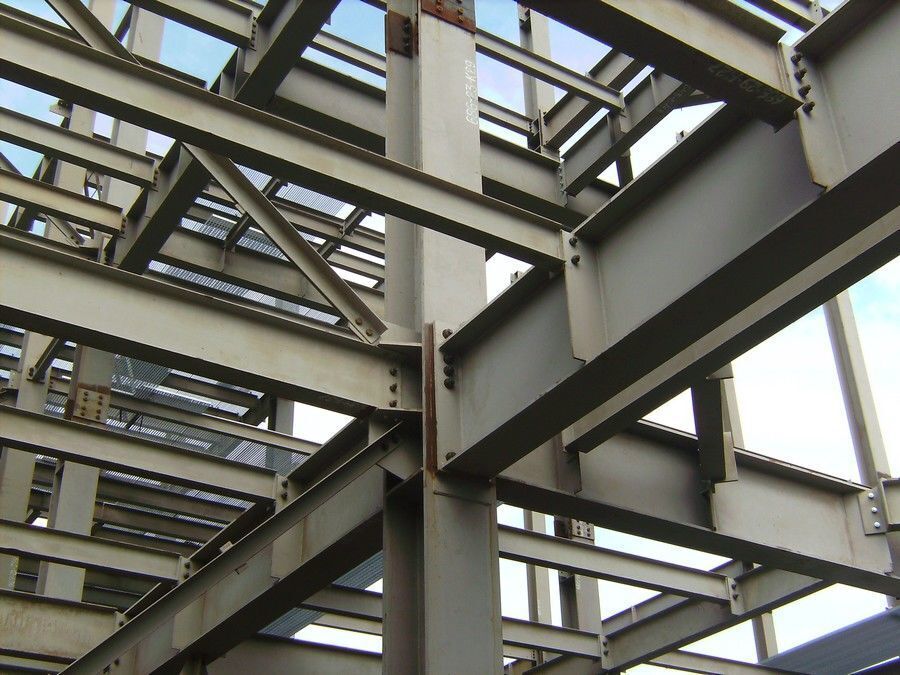

Сварные балки выполняют функцию колонн, поддерживая сооружения промышленного, сельскохозяйственного или социального назначения. Параметры металлических конструкций регламентируются ГОСТами 23118-99 и 26020-83. Стоит отметить, что существующие стандарты не исключают возможности производства балки стальной двутавровой на заказ по чертежам клиента.

Типы сварных балок

В зависимости от варианта исполнения сварные балки подразделяются на следующие типы:

с параллельными гранями;
широкополочные;
колонные;
нормальные;
для армирования стволов шахт;
с уклоном граней полок;
для обустройства путей.

Производство балки сварной двутавровой осуществляется на линии автоматической линии высокой мощности. Процесс предполагает использование в процессе флюсов с последующим исправлением «грибовидности». В результате образуется геометрически точная балка с цельной проваркой и привлекательным внешним видом.

Преимущества двутавровых сварных балок

Производственное объединение «Ярстройналадка» специализируется на изготовлении сварных двутавровых балок с учетом потребностей заказчика. Прочные и надежные конструкции повсеместно используются в строительстве при возведении зданий и сооружений.

Преимущества использования сварных балок очевидны:

Они снижают общую массу конструкции до 10%, если сравнивать их с горячекатаными устройствами. Это достигается за счет подбора оптимального составного сечения.
При производстве двутавра возможно в сечении применять разные типы стали для полок и стенок.
Применение сварных балок минимизирует отходы за счет производства конструкции нужной длины.
Возможность изготовления несимметричных сечений.
Производственный процесс оптимизируется в отношении стоимости изготовления и последующего монтажа.

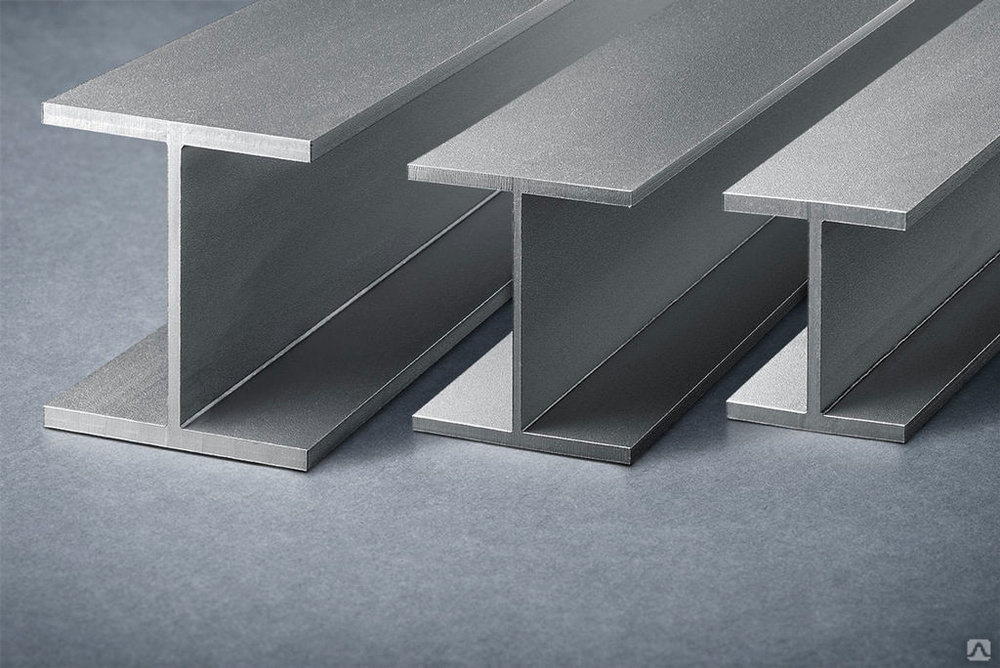

Двутавровая балка представляет собой сварную конструкцию, состоящую из сварных листов. В зависимости от типа силового воздействия, назначения и несущей способности их делят на нормальные, широкополочные, колонные, усиленные и устройства дополнительной серии. Производство балок реализуется на специализированной технологической линии, а также предусматривает подготовку заготовок с их последующим высокоточным позиционированием и сборкой.

Производственное предприятие «Ярстройплощадка» выпускает качественную продукцию на автоматической сварной линии итальянского производства. Технические характеристики реализуемого двутавра:

Максимальный размер сварной балки — 1200х600;
Минимальный размер конструкции — 200х150;
Толщина стенки — 5-30 мм;
Толщина полки — 6-50 мм.

Экономическая выгода от использования сварных двутавровых балок очевидна. Они гарантируют надежность строению, обеспечивают оптимальную форму сечений, снижают общий вес конструкции и в целом себестоимость работ.

Производство двутавровой балки

Данный процесс осуществляется в несколько последовательных стадий:

Создание заготовок. Листы металла обрабатываются на специальном агрегате термической резки, в результате чего получаются необходимые по длине и ширине штрипсы. Современные компании используют установки с ЧПУ, что позволяет производить раскрой несколькими резаками.
Фрезеровка кромок. Обработка кромок осуществляется на специальном фрезерном станке. Подобные действия позволяют улучшить провар швов между стенкой и полкой двутавровой балки.
Сборка заготовки. Этот процесс реализуется с помощью специального стана, который способен увеличить производительность в 3 раза. Главное при этом — обеспечить взаимную перпендикулярность и симметрию стенки и полка двутавровой балки. Применение сборочных станов с быстро действенным механизмом технически целесообразно, ведь в результате конструкция отличается уникальной надежностью. Сборка балки осуществляется в две стадии: сначала комплектуется Т-образный профиль, затем он кантируется на 180 градусов для возможности выполнения сборки изделия.
Сварка балки. Вид сборки определяется с учетом конструкции и способа сварки швов. Длинные поясные швы сваривают автоматом под флюсом. Для этого пояса и стенки изделия собирают автоматами на флюсах, затем скрепляют поясные швы. Следующий этап — монтаж ребер жесткости и непосредственно сварка балки. Финальная сборка балки выполняется в специальном кондукторе или с помощью хомутов и прихваток.
Правка полок готовой конструкции. Этот этап необходим в первую очередь для того, чтобы избавиться от эффекта «грибовидности», который возникает в результате нагрева металла. Внешне это визуализируется как нарушение геометрической формы полок двутавровой балки. Для исправления дефекта изделие пропускают через специальный стан с роликами.

Где купить балку двутавр

Производственное предприятие «Ярстройналадка» предлагает вниманию заказчиков качественную продукцию по доступным ценам. Произвести точный расчет стоимости сварной балки вам помогут наши специалисты. Для этого оставьте заявку на сайте или позвоните по телефону +7 (4852) 59-47-69.

Использование сварных двутавровых балок в строительстве позволит снизить стоимость изготовления, увеличить количество пролетов в здании с сократить время, затрачиваемое на монтаж.

Балка сварная | СТАЛЬКОМ

Существует два основных способа производства двутавровых балок — это прокатка через валки на металлопркатных станах, и сваривание из листов (сварная двутавровая балка). Прокатная балка в широком ассортименте представлена на складах металлоторгующих организаций. Сварная двутавровая балка дороже, изготавливается на специализиованных предриприятиях под заказ, что влечет растягивание срока поставки. Однако сварные двутавровые балки могут быть изготовлены строго по размерам заказчика, что позволяет сократить отходы и в отделных случаях дает экономию до 20%. Стоит отдельно отметить что сварной двутавр соответствует всем требованиям нормативов и ни чем не уступает прокатной. Прокатные балки выпускаются металлургическими предприятиями согласно нескольких ГОСТов и ТУ, сварная же по требованию заказчика может быть изготовлена по любому реально сушествующему или существовавшему нормативному документу, что очень часто снимает конфликты между проектировщиками (особенно иностранными ) и подрядчиками.

Перечень сталей, применяемых в производстве двутавров, не очень широк. Точнее сварные двутавровые балки изготавливаюит из двух марок стали:

ст3сп5 углеродистая сталь
09г2с низколегированная сталь с содержанием марганца и кремния. Обладает повышенной прочностью. Профили из этой стали допускается применять при строительстве в северных широтах.

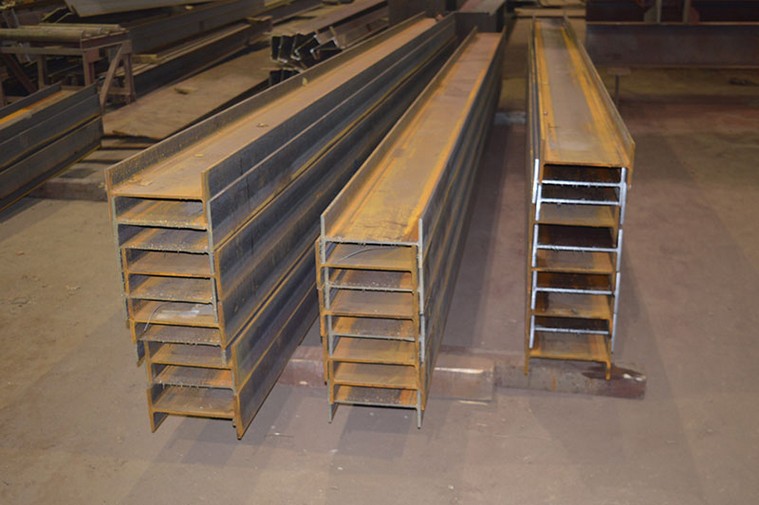

Сварная балка – конструкция из стальных листов, отвечающая техническим характеристикам горячекатаной балки ГОСТ 26020-83 или СТО АСЧМ 20-93. Сварная балка, изготовление которой осуществляется в строгом соответствии технологии производства, при контролировании качества на всех рабочих этапах, гарантированно сокращает сроки и стоимость строительно-монтажных работ.

Сварные балки позволяют оптимально подобрать размер сечения, изготавливать не симметричные сечения, сочетать несколько типов стали, обеспечивать более высокую несущую способность. Кроме того, сварная балка дает возможность проектировать здания с увеличенными пролетами, избежать периодически возникающего дефицита на прокатную балку, ограниченности номенклатуры. Ее применение в строительных технологиях позволяет облегчить конструкцию, минимизировать отходы металла, варьировать высоту конструкции. Снижение металлоемкости сварной балки способствует ее удешевлению и уменьшению собственного веса, что делает ее использование в промышленном строительстве исключительно эффективным.

Сварная балка ГОСТ 26020-83 изготавливаются из углеродистой или низкоуглеродистой стали и применяется в крупнопанельном строительстве, мостостроении, при возведении других сооружений в качестве несущей конструкции, осуществляющей перераспределение нагрузок. Поэтому сварные соединения балок должны быть абсолютного качества.

Сварная балка, купить которую вы можете в компании «Сталь Ком», изготавливается на импортном высокотехнологическом оборудовании. Мы размещаем заказы на технически оснащенных заводах, являющихся нашими партнерами. Сварная балка, изготовление которой начинается с точного раскроя, отличается качественными показателями от аналогов применением автоматической сварки под флюсом с полным проваром поясных швов и последующим доведением до идеальных геометрических форм по всей длине конструкции. Современное оснащение позволяет выпускать металлоконструкции нестандартных размеров. Балка сварная, цена которой зависит от многих факторов, может иметь длину 1700 мм, высоту вертикальной стенки в пределах 300- 3000 мм, ширину полки 200- 800 мм.

Сварные соединения балок соответствуют ГОСТ 8713-79, предельные отклонения размеров и формы поперечного сечения соответствуют ГОСТ 26020-81. Качество готовой продукции подтверждено ГОСТ 23118-99.

Сказать: «Куплю сварную балку в «Сталь Ком», следует и в том случае, если вам нужна конструкция нестандартных размеров, с косым резом по заданному радиусу, переменного сечения. Мы разместим ваш заказ на производство сварной балки с гарантией качественного изготовления по индивидуальным размерам, отсутствующим в каталоге производителей.

Сварной шов двутавровой балки – Сварной шов жилой конструкции

Форум

Новые сообщения
Часто задаваемые вопросы
Календарь

Что нового?

Расширенный поиск

Форум
Общие веб-форумы по сварке
Общие вопросы по сварке
Сварной шов стальной двутавровой балки – Сварной шов жилой конструкции

+ Ответить на тему

08.12.2015 #1
Сварка стальной двутавровой балки – сварка жилых конструкций
Во-первых, я новичок во всем этом, и я ищу совета. Моя терминология может быть неверна. Ну, я убираю 2 леденцовые колонны в своем подвале, и у меня есть 6-дюймовая стальная двутавровая балка (толщиной 1/4). На вершине одной из колонн на палочке есть шов, в котором балка была удлинена. В настоящее время есть небольшая пластина с каждой стороны с четырьмя болтами. Нагрузки, которую эта балка должна была нести, больше нет. Сейчас просто держит пол на 1 этаже. Итак, мой вопрос: если я сварю шов с одним 4 дюйма x 48 дюймов x 1/4 с каждой стороны, будет ли это достаточно прочным, или я должен использовать сталь 3/8 дюйма вместо 1/4? Сварка лучше болтового соединения? Кстати сваркой сам не занимаюсь. Спасибо!

Последний раз редактировалось Ryan007; 08.12.2015 в 22:21.
Ответить Ответить с цитатой
08.

12.2015 #2
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Я не понимаю
Если пропала нагрузка, зачем что-то делать?
Эд Конли
http://www.screamingbroccoli.com/
ММ252
MM211 (Продано)
Passport Plus и шпульный пистолет
Lincoln SP135 Plus- (Ушел в хороший дом)
Клатч 120В Плазменный резак
Гибочный станок SO 2020
Пиво в холодильнике
Ответить Ответить с цитатой
08.
12.2015 #3
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Нагрузка со второго этажа ушла, а пол первого этажа еще нужно поддерживать.
Ответить Ответить с цитатой
12-09-2015 #4

Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Вероятно, вы пожалеете, что сделали это. В лучшем случае пол станет очень упругим. В худшем случае ваш этаж будет в подвале.
Балки рассчитаны на заданное расстояние. Если вы уберете опорную колонку, вы, как правило, удвоите это расстояние. Другая вещь, которую вы делаете, это изменение того, где в этой балке находится главный центр сдвига и момента. В «простой» балке момент (изгиб) максимален на половине пути между опорами, а сдвиг максимален у опоры. В «сложных» балках эти значения немного смещаются, и изгибающие усилия передаются с одной стороны колонны на другую. Нагрузки непосредственно на колонну обычно не учитываются при определении размеров балок.

В лучшем случае вы берете самое слабое место вашей “новой” балки (стык) и подвергаете его наибольшей нагрузке (середина). Также нагрузки подобны рычагам. 100 фунтов на квадратный фут минимально, если пролет составляет всего 6 футов, при 12 футах он внезапно становится почти 3/4 тонны из-за расстояния.
Обычно для извлечения колонны требуется более глубокая балка. В одном доме, в котором я работал, им пришлось заменить 8-дюймовую балку на 16-дюймовую, чтобы справиться с новым пролетом, когда владелец хотел убрать колонну в подвале.
Для того, чтобы выполнить то, что вы делаете, нам потребуется гораздо больше информации. Во многих случаях подобная модернизация должна быть одобрена инженером-строителем для соответствия нормам.

.
Ни одно правительство добровольно не сокращается. Государственные программы, однажды запущенные, никогда не исчезнут. На самом деле, правительственное бюро — это самое близкое к вечной жизни существо, которое мы когда-либо видели на этой земле!
Рональд Рейган
Ответить Ответить с цитатой
09. 12.2015 #5
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Насколько я понимаю, вы хотите удалить опорные колонны (колонны на палочке) из внутреннего пролета двутавровой балки, где верхний этаж поддерживается балкой только посередине?
Если это так, и в зависимости от ширины пролета и прогнозируемой нагрузки на фут, возможно, можно будет просто «окружить» балку длинными приваренными на месте пластинами толщиной 1/4 дюйма.
Изобразите римскую цифру III , где добавленные сварные полосы прикреплены к левой и правой стороне исходной двутавровой балки на внешних краях балки по всей ее длине . .. Такая конструкция чрезвычайно устойчива к провисанию в середине, а также к силам кручения.
Но даже тогда, как я однажды доказал своему отцу, можно безубыточно и наковальню…. Он закричал: “Мальчик, ты можешь разрушить даже эту наковальню! Убирайся из моей лавки!”
Ответить Ответить с цитатой
12-09-2015 #6
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Ответить Ответить с цитатой
09. 12.2015 #7
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Ответить Ответить с цитатой
09.12.2015 #8
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
спасибо вам за ответы. Я попытаюсь объяснить немного лучше. Балка, которую вы видите, когда-то поддерживала первый этаж, а также второй этаж. Таким образом, балка была разработана для удержания этой нагрузки. С тех пор я удалил несущую стену на первом этаже, которая поддерживала второй этаж. Я добавляю «заголовок заголовка», который идет от фундаментной стены к новой красной колонне Lolly (всего 16 футов). Теперь я хочу удалить 2 серые колонны Lolly и иметь боб без поддержки в течение 16 футов (но теперь он несет нагрузку только с пола первого этажа), мне нужно соединить шов на балке (это был мой первый вопрос), что материал я должен использовать? Как вы думаете, достаточно ли прочна только что сращенная балка без двух серых колонн, чтобы выдержать нагрузку только от пола первого этажа?
Прикрепленные изображения
Ответить Ответить с цитатой
09. 12.2015 #9
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Не удаляйте посты.
1. Ваш пол, вероятно, не рухнет, но он будет действительно упругим и провисшим, провисание пола затронет все стены вокруг него, и штукатурка/гипсокартон треснет, возможно, на полу появятся волны.
2. Не стоит хлопот. Просто сделайте так, чтобы план цокольного этажа включал столбы. (например, сделайте одну из стоек углом вашего бара, а другую там, где танцуют девушки)
Ответить Ответить с цитатой
12-09-2015 #10
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Вам нужен луч побольше. В дереве они используют 8 дюймов для пролета 8 футов, 10 дюймов для пролета 10 футов и т. Д. Та же логика применима и к стали. Ваша 6-дюймовая балка недостаточно велика. 16 футов без поддержки, я думаю, как минимум 12-дюймовая балка. Небольшой поиск в Google говорит, что вам нужна 12-дюймовая балка, чтобы протянуть 16 футов.
Ответить Ответить с цитатой
12-09-2015 #11
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Повторяя то, что было сказано ранее. .. Вам необходимо проконсультироваться с лицензированным инженером-строителем или архитектором в вашем районе, прежде чем что-либо трогать. Тот факт, что вы перенесли нагрузку со второго этажа на внешние стены фундамента, значения не имеет. Пол, все еще поддерживаемый балкой, может по-прежнему нуждаться в одной или нескольких опорах в середине пролета.
Обсуждаемые пластины с болтовым креплением предназначены только для выравнивания двух двутавровых балок. Они обеспечивают нулевое сопротивление прогибу под нагрузкой во всех смыслах и целях. Вот почему прямо под этим местом установлена колонна.
Вопрос о том, можете ли вы упаковать или усилить стенку существующих балок, или вам нужна новая балка, которая намного выше, должен проконсультировать вас эксперт. То, о чем вы просите, – это бесплатный совет от инженера-строителя, который может читать этот форум, или предположение от кого-либо еще, кто хочет высказать свое мнение по вашему вопросу. Никто здравомыслящий человек не станет отвечать на ваш вопрос, опасаясь того, что вы будете делать, когда/если первый этаж в вашем доме просядет или упадет в подвал.
На складе пиломатериалов, где продаются конструкционные балки, вы можете получить бесплатную консультацию по размеру и типу балок, необходимых для перекрытия расстояния в соответствии с установленными строительными нормами. Единственный разумный вариант — заплатить инженеру-строителю за то, чтобы он сказал, что вам нужна новая балка, или как можно безопасно модифицировать существующую балку.
Делайте все, что кажется лучше, но если бы я был на вашем месте, я бы потратил около 200 долларов, чтобы получить гарантированно правильный ответ на ваш вопрос.
Benson’s Mobile Welding — Дейтон, район метро Огайо — сертифицированный AWS инспектор по сварке
Ответить Ответить с цитатой
09.12.2015 #12
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Я бы тоже посоветовался с инженером-конструктором. Но прежде чем вы это сделаете, выясните, сможете ли вы даже установить новую балку (по крайней мере, 16 футов, но, вероятно, на всю длину пролета) в подвал. Если это невозможно, не тратьте деньги на инженера и придерживайтесь именно того, что есть на месте. Если у вас нет забастовки, вы, скорее всего, не получите новую балку подходящего размера в подвал…
Ответить Ответить с цитатой
09.12.2015 №13
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Первоначально Послано toofast_28
Я бы тоже посоветовался с инженером-строителем. Но прежде чем вы это сделаете, выясните, сможете ли вы даже установить новую балку (по крайней мере, 16 футов, но, вероятно, на всю длину пролета) в подвал. Если это невозможно, не тратьте деньги на инженера и придерживайтесь именно того, что есть на месте. Если у вас нет захода, вы, скорее всего, не получите новую балку подходящего размера в подвал…
Если балка не массивная, они обычно проходят через откидные окна подвала. Делал это несколько раз. Если он планирует сделать подвал «пригодным для жизни», почти в каждой юрисдикции теперь требуется хотя бы один дополнительный выход, кроме лестницы с 1-го этажа. Чаще всего, если они не могут выйти, это выходное окно и крутое окно, хорошо спроектированное для использования в качестве лестницы. Когда они впервые начали требовать это, я получал много звонков, чтобы вырезать отверстия в 12-дюймовых бетонных стенах подвала либо для дверей Bilco, либо для выходных окон. В новых домах это не так плохо, поскольку вам действительно не нужно копать вниз так далеко, чтобы обнажить достаточную часть стены, чтобы иметь почти прямое выходное окно. 0038 Если вы сообразительны, вы устроите так, чтобы сталь проскальзывала внутрь, когда они будут резать стену. Немного размышлений о том, куда пойдет окно по отношению к тому, где вам нужна стальная помощь.
.
Ни одно правительство добровольно не сокращается. Государственные программы, однажды запущенные, никогда не исчезнут. На самом деле, правительственное бюро — это самое близкое к вечной жизни существо, которое мы когда-либо видели на этой земле!
Рональд Рейган
Ответить Ответить с цитатой
12-10-2015 №14
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Один из самых простых способов достать балку в подвале — выломать заднюю часть кармана и просто вставить ее внутрь. Я предполагаю, что вы сможете использовать балку с широким фланцем 8 или 10 дюймов, в зависимости от того, какой и какого веса вам придется решить это или заплатить эти 200 сотен баксов и иметь душевный покой. Около дня работы на пару, два, три парня поднимают домкратом, поддерживают временные опоры и вставляют их внутрь. То, что у вас есть, сделано для поддержки сварки около 8 футов, это не меняет этого. Упаковать его, хотя и прочно, вероятно, дороже, чем поставить новую балку. Удачи, надеюсь, это хороший человек.
Последний раз редактировался Филом Снайдером; 10.12.2015, 00:16.
Ответить Ответить с цитатой
12-10-2015 №15
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Шаг A Вызовите инженера-строителя, соединение может быть полностью сварено ручкой, а накладные пластины используются для наращивания балки для увеличения сечения. можно использовать накладки на стенки и фланцы, а также временные стойки из дерева 4×4 и гидравлический домкрат для их установки. Сварщик коробок жужжания, и это может быть хороший проект, будет в порядке с профессиональным советом. Не сжигайте дом!
Ответить Ответить с цитатой
12-11-2015 №16
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Работаю в структурной сфере. Сначала вам действительно нужно проконсультироваться с инженером, как сказано выше. Они дадут вам точно знать, что вам нужно сделать. Во-вторых, вам нужно проверить в городе, районе и т. д., чтобы узнать, нужен ли вам сертифицированный сварщик, если сварка, и нужен ли вам CWI для проверки подгонки и сварки. Если это CJP, более чем вероятно, что они потребуют присутствия CWI во время сварки. Если вы болтаете его, вам также может понадобиться инспектор. Сначала сделайте домашнее задание, прежде чем что-либо делать, ответственность высока, и вам не нужно, чтобы это ложилось на ваши плечи. Удачи!!
Ответить Ответить с цитатой
12-12-2015 # 17
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Вот ваш ответ, я бы использовал инженера
, но если вы хотите срезать углы и сделать это самостоятельно, вот ваш ответ
http://richmond. ky.us/images/codes/f…el%20beams.pdf
первопроходец 302
машина постоянного тока переменного тока молнии
Хобарт Fluxcore
AHP тиг 200x 2015
Ответить Ответить с цитатой

+ Ответить на тему

Сообщение vBulletin

Отменить изменения

« Предыдущая тема | Следующая тема »

Метки для этой резьбы

Сварка жилой конструкции

Просмотр облака тегов

Разрешения на публикацию

Страница создана за 1 682 126 440,25611 секунд с запросами 18

Соединение двутавровых балок вместе

Форум

Новые сообщения
Часто задаваемые вопросы
Календарь

Что нового?

Расширенный поиск

Форум
Общие веб-форумы по сварке
Общие вопросы по сварке
Соединение двутавровых балок вместе

+ Ответить на тему

11-09-2011 #1
Соединение двутавровых балок вместе
Всем привет, впервые в Weldin’ Web. Краткое вступление: недавно выписанный ветеринар, начал работать в бизнесе по монтажу металлоконструкций после сжигания, нет, потребления, некоторого счета GI, чтобы пойти в школу сварщиков. У меня есть сертификат AWS D1.1, и меня уволили уже несколько недель, и поэтому я практиковался в пайпе (в надежде получить больше и более высокооплачиваемую работу) и наверстать упущенное в моем списке услуг для друзей.
Этот пост об одной из их милостей… (любая грамматическая полиция… уходите)
Итак, я был… (должен начать эту историю правильно)
Итак, я был на свалке, выискивая запчасти для своего грузовика, потому что довольно редко можно найти на свалке 7.3, который не был полностью выпотрошили все хорошее. В верхней части двора у них была куча того, что выглядело как двутавровые балки диаметром 8 или 10 дюймов, длиной 10 футов и шириной примерно 6 дюймов сверху и снизу. Кто разбирается в правильной терминологии, пожалуйста, поправьте меня, и я научусь кое-чему. Поговорил с моим другом, который работает на верфи. .. Я могу получить балки по стоимости металлолома… круто, это дешево… чертовски дешевле, чем покупать новые балки.
Так или иначе, мой друг собирается снести пару несущих стен в своем доме, чтобы сделать большую и открытую комнату внизу, и это, по сути, сведется к установке стального пролета, который выдержит нагрузку. . Теперь у меня есть инженерное образование, и, надеюсь, однажды я вернусь, чтобы получить степень, но я еще НЕ НАЧАЛ вычислять, какие нагрузки задействованы, и о какой балке мы говорим, чтобы нести эту нагрузку. на пролете примерно 30 футов. Я собираюсь проконсультироваться с компетентным инженером (моя двоюродная сестра… она инженер-строитель мостов, со штампом), чтобы узнать, какие нагрузки у нас есть для этого пролета, и какой размер стали выдержит горчицу.
Вот мои предположения (и только предположения) на данный момент: стали на свалке будет более чем достаточно, и правильно выполненные два сварных стыка сохранят расчетную прочность стальной балки такого размера, за вычетом того, что говорят инженеры. сварной шов будет. Вопрос, который у меня есть, заключается в том, как правильно подготовить концы, чтобы сделать мою длинную балку. Я буду использовать 100% проникновение, 6010 для закрепки и корневого прохода, 7018 плоское положение (так как я смогу повернуть луч) для всех остальных проходов до шапки. Теперь я могу просто скосить каждый конец балки под углом 22,5-30 градусов с помощью горелки, а затем приварить V-образную канавку и поставить на нее хороший колпачок 1/8 дюйма? Или мне придется отрезать придать концы определенной формы, а затем соединить их встык? Каков правильный и приемлемый способ сварки более коротких балок? Является ли зона термического влияния проблемой, и снижает ли это общую оценку готовой балки по сравнению со свежей, непрерывной балка нужной длины?
Я никогда не имел дело с изготовлением более длинной балки из более короткой балки, так как все это определяется и изготавливается в мастерской до того, как попадет в работу. Я просто полагаю, что если я смогу получить эту сталь по такой низкой цене, ее не только будет легче перевозить на моем двухосном прицепе-тягаче, это сэкономит моему другу значительное количество добычи, и он даст мне значительное количество пива и денег на пиво взамен.
Ответить Ответить с цитатой
09.11.2011 #2
Re: Соединение двутавровых балок вместе
Вы находитесь в Пути Над Вашей Головой.
Вернитесь в школу и получите диплом инженера-строителя, и вы поймете, насколько нелепы ваши «недоделанные» вопросы.
Синкро 250 DX
Династия 200 DX
ММ 251 с 30А SG
XMT 304 с устройством подачи 714 и генератором импульсов Optima
Hh287
Dialarc 250 AC/DC
Hypertherm РМ 1250
Смит, Харрис, Виктор O/A
Газосмесители Smith and Thermco
Доступ к полному производственному цеху с ЧПУ плазмы, водоструйной резки и т. д.
Ответить Ответить с цитатой
09.11.2011 #3
Re: Соединение двутавровых балок вместе
Вау, ммм, ок. Что именно я не в своей тарелке? Я оставляю проектирование инженерам. Все, что я хочу знать, это приемлемые методы соединения двутавровых балок встык. На данный момент это чисто теоретически, потому что я даже не делаю предположения о том, что размер стали подходит для этой работы. .. но я могу сказать вам вот что: доставить прочную цельную балку до его отдаленного дома. сделает этот проект намного сложнее, и поэтому использование нескольких более коротких фрагментов имеет свои преимущества.
Не просветите меня, почему это невозможно? Если наличие двух сварных швов на пролете такой длины — это просто неправильный подход к работе, просто скажите мне, но я был бы признателен, если бы знал, почему, а не куча «иди нах*й».
Ответить Ответить с цитатой
11-09-2011 #4
Re: Соединение двутавровых балок вместе
Мне кажется, что любой человек с “инженерным образованием” как минимум знает другую терминологию применительно к двутавровой балке (стенка, полка), а не к верху и низу. …
Если поискать, эта почти точно такая же проблема подробно обсуждалась в предыдущей теме.
Синкро 250 DX
Династия 200 DX
ММ 251 с 30А SG
XMT 304 с устройством подачи 714 и генератором импульсов Optima
Hh287
Dialarc 250 AC/DC
Hypertherm РМ 1250
Смит, Харрис, Виктор O/A
Газосмесители Smith and Thermco
Доступ к полному производственному цеху с ЧПУ плазмы, водоструйной резки и т. д.
Ответить Ответить с цитатой
11-09-2011 #5
Re: Соединение двутавровых балок вместе
эти балки не охватывают 30 футов без нагрузки. они провиснут на несколько дюймов под собственным весом. вам нужна стропильная балка.
Миллер Тандерболт 250В
Линкольн квадратная волна Тиг 175 про
Линкольн Idealarc MIG SP250
Эверласт Тиг 210EXT
Эверласт Power Plasma 50
Чикаго Электрик (ВЧ) 130 TIG/90 Arc
90-амперный флюс Чикаго Электрик
3 комплекта окси/ацет
Ответить Ответить с цитатой
09.11.2011 #6
Re: Соединение двутавровых балок вместе
При использовании балок подходящего размера можно использовать сварные соединения с усиливающими пластинами или болтовые соединения. Инженеры обычно размещают колонну под точками соединения, но они могут спроектировать соединение, которое может иметь свободный пролет. Я хотел бы, чтобы ваш кузен сделал некоторые расчеты и придумал, что вам нужно, прежде чем что-нибудь купить.
Ответить Ответить с цитатой
09.11.2011 #7
Re: Соединение двутавровых балок вместе
Первоначально Послано Boatbuoy
эти балки не охватывают 30 футов без нагрузки. они провиснут на несколько дюймов под собственным весом. вам нужна стропильная балка.
После размышлений о размере двух комнат, которые должны стать одним открытым пространством, пролет, вероятно, больше похож на 22-25 футов. Это не измерялось и не детализировалось, это просто в списке вещей, которые мой друг хотел бы решить этой зимой по дому.
Сварка более коротких балок была чрезвычайно привлекательной, потому что это означало бы, что не нужно было бы пробивать наружную стену дома, чтобы установить длинную цельную балку. Я уверен в своих способностях выполнить сварку, но не в разработке процедуры — сварка — это не инженерное дело. Я просто подумал, что если луч I / H будет работать на таком расстоянии, это будет путь.
Ответить Ответить с цитатой
09. 11.2011 #8
Re: Соединение двутавровых балок вместе
Я хотел бы помочь вам, но я не знаю, с чего начать. Я всю жизнь сращивал балки. Это не значит, что я могу рассказать вам, как это сделать через Интернет. Какие вам больше всего помогли бы картинки, рисунки?
Прикрепленные изображения
Не обращай на меня внимания
Я просто любитель!
Карл
Династия 300
V350-Pro с импульсом
Шпульный пистолет SG
1937 IdealArc-300
PowerArc 200ST
3 SA-200s
Vantage 400
Ответить Ответить с цитатой
11-11-2011 #9
Re: Соединение двутавровых балок вместе
Так что, я думаю, вы не серьезно относились к тому, чтобы научиться сращивать балки. О, это на самом деле не так уж и сложно, вы сами разберетесь.
Не обращай на меня внимания
Я просто любитель!
Карл
Династия 300
V350-Pro с импульсом
Пистолет SG
1937 IdealArc-300
PowerArc 200ST
3 SA-200s
Vantage 400
Ответить Ответить с цитатой
11-11-2011 #10
Re: Соединение двутавровых балок вместе
Сращивание не является большой проблемой, но, как говорит человек, эти балки не будут удерживать собственный вес прямо на высоте 30 футов.
