Банные печи из металла своими руками схема и размеры фото: Лучшая печь для бани своими руками из металла чертежи

alexxlab | 26.02.2023 | 0 | Разное

банная печь из кирпича, проект, схема и порядовка своими руками, фото и видео

Содержание:

1. Виды кирпичных печей для бани
2. Кирпич для обустройства печи
3. Кирпичная банная печь своими руками: проект и схема

Металлические печи для бань выгодны и удобны, но, как правило, печники со стажем рекомендуют делать их из кирпича. Только в таких парных атмосфера отличается комфортом, тепло приятное, дышится легко, а пар, хотя и насыщенный, но не обжигает, если кирпичная печь для бани сделана правильно.

Кирпичные отопительные печи для дачи и бани излучают мягкое тепло. Они являются идеальным выбором для тех людей, которые посещают парную достаточно часто. Что касается дизайна кирпичных конструкций, то выглядеть они могут великолепно, подтверждением чему служит фото на сайте.

Виды кирпичных печей для бани

Существует четыре способа, как можно обустроить печь для бани из кирпичей:

• «по-белому»;
• «по-черному»;
• «по-серому»;
• «с плитой».

Печи «по-белому» не загрязняют помещения, но на их прогревание уходит немало времени – до 12 часов, поскольку камни в них нагреваются от перекрывающей металлической плиты. По этой же причине они долго сохраняют тепло.

Печь для бани из кирпича, которую топят «по-черному», делают без дымохода. Именно такие конструкционные решения использовались деревенскими жителями, поскольку считается, что в таких банях пар качественный, но необходимо ожидать, пока полностью не прогорит топливо.

Предназначенные для бани печи «по-серому» делают с дымоходом – они более экономичны, поскольку помещение прогревается быстро, но так как сажа в них откладывается на камнях, необходимо ждать, пока дрова не сгорят.

Кирпичная банная печь своими руками делается так: бак и камни располагают на двух плитах из чугуна, не до конца закрытых с целью быстрого нагрева помещения.

Бак с трех сторон прикрывают кирпичным кожухом для обеспечения высокой температуры нагрева воды, при этом емкость располагают непосредственно над топкой, а над дымоходом помещают камни. Читайте также: “Как изолировать трубу в бане – проверенные способы изоляции”.

Кирпич для обустройства печи

Если затраты на строительство печи для банного помещения ограничены, достаточно будет самого обычного кирпича, причем среднего качества. Но следует учитывать, что его размеры не всегда соответствуют стандарту, который составляет 25х12х65 миллиметров, поэтому швы квадрата не всегда получаются до 10 миллиметров. Такие расхождения разрешаются при строительстве дома, но недопустимы при создании печи для бани.

Для решения проблемы следует немного укоротить по длине средний кирпич, составляющий сторону квадрата, где уложены один за другим три кирпича, для того чтобы была правильно выложена банная печь из кирпича своими руками. В результате параметры печи уменьшатся и составят 74х74 сантиметра, но ширина швов не превысит 5-ти миллиметров.

Кирпичная банная печь своими руками: проект и схема

Добротную кирпичную печь можно выложить своими руками. Для этого потребуется проект банной печи из кирпича. Кроме этого нужны элементарные навыки кладки и до сантиметра следует выполнять схему с представленной порядовкой. Работа выполняется пошагово. Читайте также: “Популярные проекты каминов из кирпича – выбираем под себя”.

Шаг 1. Создание основания

Прежде всего, необходимо выполнить гидроизоляцию железобетонного фундамента, благодаря чему даже в летнюю жару он будет оставаться холодным. Основание для печи делают прочное. Фундамент должен превышать размеры агрегата на 10 сантиметров. Внизу оставляют свободное пространство, имеющее в передней части небольшое отверстие, оно называется подпечьем и служит для хранения различного инвентаря. Сверху его прикрывают бетонными балками или кирпичным сводом с брусками из дерева, или сталью.

Поверх строят настил.

Для выполнения работы необходимо иметь несколько кусков рубероида по размеру равных площади кирпичей, уложенных сверху железобетонного основания. Первые два из них пойдут на то, чтобы отделить бетонную часть подготовленного фундамента от начального кирпичного ряда, а оставшиеся укладывают между массивом печи и промежуточными кирпичными рядами.

Затем приступают к нарезке кирпичей для выкладки стенки из 5 рядов. Ее наличие защитит вагонку (если ее планируют использовать) в помещении от возгорания. Для изготовления раствора применяют цементно-песчаную смесь.

Чтобы первую кладку выполнить точно, подвешивают тросик отвеса таким образом: его острый конец должен располагаться выше первого ряда.

Шаг 2. Подготовка глины и песка

На этом этапе, когда строятся кирпичные печи для бани, следует подготовить глину, поскольку насухо выкладывают лишь первый ряд. Цемент при этом не используют, поскольку он не переносит достаточно высоких температур.

Построить добротную печь для бани можно только с использованием глины, которую добывают на глубине 0,5 метра. Ее хорошо очищают от примесей и перед применением предварительно замачивают на несколько суток. С этой целью около места постройки вырывают специальную канаву.

Также потребуется подготовить песок для строительства печи – его очищают от различного мусора и хорошенько просеивают, в противном случае возможно попадание в узкие швы мелких частичек гальки.

Глину разминают твердым предметом, потом добавляют воду и перемешивают при помощи перфоратора с миксером. Подготовленный раствор по консистенции должен напоминать густую сметану, только после этого в него добавляют очищенный песок, немного политый водой.

Качество смеси проверяют при помощи чистой сухой палки, ее окунают и вынимают:

• если на ней остается 2-миллиметровый слой, тогда раствор можно применять;
• при толщине слоя менее 1 миллиметра, следует добавить еще глину;
• если размер слоя более 3-х миллиметров, требуется еще песок.

Заранее заготавливать раствор не следует, поскольку он быстро теряет свои свойства. Лучше замешивать его небольшими порциями.

Шаг 3. Начало кладки банной печи

После того как подготовлены инструменты, приступают к кладке. Когда делается кирпичная печь для бани – порядовка должна быть предварительно распечатана. При порядовке печи для бани также понадобятся угольник, плоскогубцы, наждачный круг и совок с веником.

Конструкционное решение печи предполагает, что в начальном ряду кладки располагается первая прочистная дверца, для чего ее нижние крепежные элементы заделывают под кирпичи. Для крепления используют оцинкованную проволоку 3-миллиметрового диаметра – она лучше сгибается, если ее немного прожечь. Чтобы в дальнейшем скрученная проволока не стала помехой при укладке кирпичей, в них предварительно прорезают канавки.

Для прочистных дверок, которые превышают толщину кирпичей, делают в них прямоугольные вырезы.

Они должны быть на 3-5 миллиметров больше высоты выступающей части дверок. В конце работы щели заполняют глиняным раствором. Читайте также: “Как правильно установить печь в бане”.

Шаг 4. Установка емкости для воды

Когда своими руками строится кирпичная печь для бани – схема ее выполнения должна полностью выполняться. На данном этапе после подгонки кирпичей под проволоку и укладки нового ряда, переходят к монтажу бака для воды, если это запланировано проектным решением. Качественную емкость можно сварить своими силами, изучив проекты кирпичных печей. Главным моментом является правильная установка бака.

Шаг 5. Монтаж колосниковой решетки

В том случае, если два кирпича в поддувале, уложенные на ребро, не достают до верхней точки четвертого ряда, это означает, что изготовители материала не выдержали параметры своих изделий. При помощи болгарки из нового кирпича вырезают две пластины так, чтобы вместе с раствором они образовали ровную поверхность под колосниковой решеткой.

Главное, чтобы она не упиралась в стену топки. В противном случае колосниковая решетка под действием высокой температуры может расшириться и слегка раздвинет кирпичи. Если вдруг она упирается, потребуется подгонка.

Шаг 6. Подгонка кирпичей в пятом ряду

Если строится банная печь из кирпича – порядовка всегда должна быть под рукой. Так, когда схемой предусматривается установка бака для воды, возможно возникновение новой проблемы. Дело в том, что практически незаметное несоответствие кирпичей стандартным размерам может привести к тому, что два кирпича, которые перекрывают дымовой канал печи у задней стенки, оставят между собой широкие щели. Замазывать их глиной не имеет смысла, поскольку она все равно вывалится. Читайте также: “Как сделать внутреннюю отделку бани – пошаговая инструкция”.

Решают данную проблему следующим образом: эти кирпичи сдвигают в сторону поддувала на 3 сантиметра, сделав между ними минимальное расстояние, а вместо третьего кирпича укладывают два бруска. Их ширина должна быть такой, чтобы щель между изделиями из дерева была невидимой. Но левый брусок следует сдвинуть вперед на 1,5 сантиметра.

Завершив данную работу, приступают к двойной обмотке печной дверцы асбестовым шнуром, как и бака, в местах, где он контактирует с кирпичами. Делают эту манипуляцию в целях перестраховки – нередко случается, что печь начинают топить, не налив в емкость воду. Читайте также: “Как сварить печь в баню – делаем сами своими руками”.

Шаг 7. Закрепление дверцы топки

Чтобы закрепить топочную дверцу, используют оцинкованную проволоку, подойдет даже 2-миллиметровая. Для каждого отверстия нужно скручивать три куска. В остальном способ заделки и подгонки аналогичен действиям, выполняемым при креплении прочистных дверок. Свитые 6 проволок получаются более жесткими, но справиться с ними помогут обычные плоскогубцы.

Шаг 8. Кладка кирпича с 6-го по 8-й ряды

На данном этапе может возникнуть проблема та же, что и при кладке пятого ряда – используемый кирпич не соответствует стандартным размерам. При составлении чертежей, проектировщики рассчитывают, что будет использован качественный материал. Читайте также: “Проверенные проекты бани с комнатой отдыха – варианты строительства”.

Соответственно, когда строится кирпичная банная печь – порядовка составляется из расчета, что кирпичи имеют стандартный размер. Невидимый брак приводит к появлению щели, но заделывать ее глиной бесполезно, лучше задействовать бруски. Читайте также: “Печь камин для бани – делаем сами”.

После завершения 9-го ряда устанавливают плиту из расчета, что ее края будут находиться на кирпичах на расстоянии 2 – 2,5 сантиметра. Дальше приступают к обустройству дымохода.

Кирпичная печь для бани: видео-инструкция по порядовке своими руками:

чертежи с размерами и пошаговой инструкцией (120 фото схем)

Автор: Школа Scrap Home

Баню без печи трудно себе представить, так как она является источником обогрева и пара, который приносит непередаваемое удовольствие.

Данное сооружение не сложно сделать своими руками, особенно если иметь под рукой чертежи банной печи и знать все нюансы изготовления.

• Делаем печь из кирпича

• Делаем печь из металла

• Основание для печи

• Горизонтальная печь своими руками

• Вертикальная печь

• Фото самодельных банных печей

Делаем печь из кирпича

Данная конструкция является самой сложной по исполнению. Работа потребует большого запаса выносливости и терпения, знания всех тонкостей кладки банной печи из кирпича.

Преимущество таких изделий — высококачественный прогрев помещения любой площади. Иными словами никто не пожалуется, что мало пара, потому как кирпич способен капитально прогреть даже самый потаённый уголок бани.

Установка банной печи производится на фундамент, какого бы типа не была конструкция.

Этапы возведения:

1. Возвести фундамент. Для этого надо выкопать яму необходимой площади и глубиной на два обычных кирпича. Засыпать подготовленную яму смесью мелкого гравия и песка. Накрыть готовый фундамент рубероидом.
2. Выложить нулевой ряд, это основа, поэтому должна быть идеально ровной, что можно достигнуть с помощью строительного уровня.
3. Выложить первые два ряда, задавая необходимую форму будущей печи, для кладки лучше всего подходит красный кирпич (естественно огнеупорный), он обладает наивысшей пожаробезопасностью, что как раз уместно в нижних уровнях, так как здесь температура достигает высших отметок.
4. Зафиксировать плотный лист из асбоцемента для формирования зольника. Выложить третий ряд.
5. Под каменкой создать нишу для основания топки, здесь лучше использовать шамотный кирпич с повышенной огнеупорностью. Установить решётку. Выложить четвёртый ряд.
6. Пятый ряд станет продолжением стенок топочной камеры с постепенным перекрытием каменки. Выкладывая, нужно не забыть оставить внизу маленький отсек для стока возникающих излишек воды.
7. Постепенно дойдя до седьмого ряда, нужно уложить камни и установить дверку на топку.
8. В следующем ряде нужно предусмотреть канал, соединяющий топку и каменку. Зафиксировать горизонтальную задвижку для дымохода. Выложить девятый ряд.
9. Выкладывая десятый ряд, установить вертикальную задвижку, отделяющую печную трубу от каменки. Положить камни и вырезать лист из стали толщиной не менее 10мм, который послужит крышкой печи.
10. Продолжить кладку рядов до основания будущей трубы. Установить трубу и бачок под воду.

Все этапы возведения желательно сопоставлять с фрагментами фото банной печи, сделанной своими руками.

Делаем печь из металла

Помимо каменки, банная печь из металла также очень популярна среди любителей попариться. По сравнению с кирпичной кладкой её довольно просто соорудить самостоятельно.

Естественно, по характеристикам она уступает варианту из кирпича и имеет такие недостатки как:

• Быстро остывает;
• Не совсем безопасна;
• В больших парилках от неё не будет должной отдачи тепла;
• Требуют больших затрат ресурсов.

Однако многие недостатки можно устранить вполне простым способом. К примеру, если печь из металла обложить кирпичной кладкой, то она станет дольше сохранять тепло, а отдача пара порадует самого заядлого банщика.

Получается, что большой разницы между конструкциями из кирпича и металла нет, всё ещё зависит от некоторых нюансов:

• Размера парной;
• Частота использования;
• Возможностей материальных вложений;
• Погодных условий региона;
• Расположения участка и т.д.

Сделать надёжную печь в баню возможно из обычной металлической трубы, но для начала нужно подготовить прочный фундамент.

Основание для печи

Любая постройка должна иметь «почву под ногами», а именно — фундамент.

Чтобы печь в бане простояла длительный срок нужно произвести следующие действия:

1. В запланированном месте нужно выкопать яму глубиной полметра, длина и ширина зависит от предпочтений и обстоятельств, но не более 0,7м.
2. Засыпать мелким щебнем на толщину около 30см и тщательно его утрамбовать.
3. Замешать раствор из цемента и песка в пропорции 1/4 добавить нужный объём воды и залить щебень на дне ямы.
4. Дать затвердеть 24 часа.
5. Сверху застелить двумя слоями рубероида, обеспечивая надёжную защиту от влаги.
6. Приготовить раствор: цемент, песок, мелкий гравий в пропорции 1/2/4 и замешать с водой.
7. Залить раствором настил из рубероида.
8. Выровнять поверхность по уровню.
9. После застывания раствора выложить площадку из кирпича 70х70см.
10. Произвести кладку защитный стены из кирпича высотой не более 120см, установка печи будет производиться на дистанции около 20см от этого экрана.

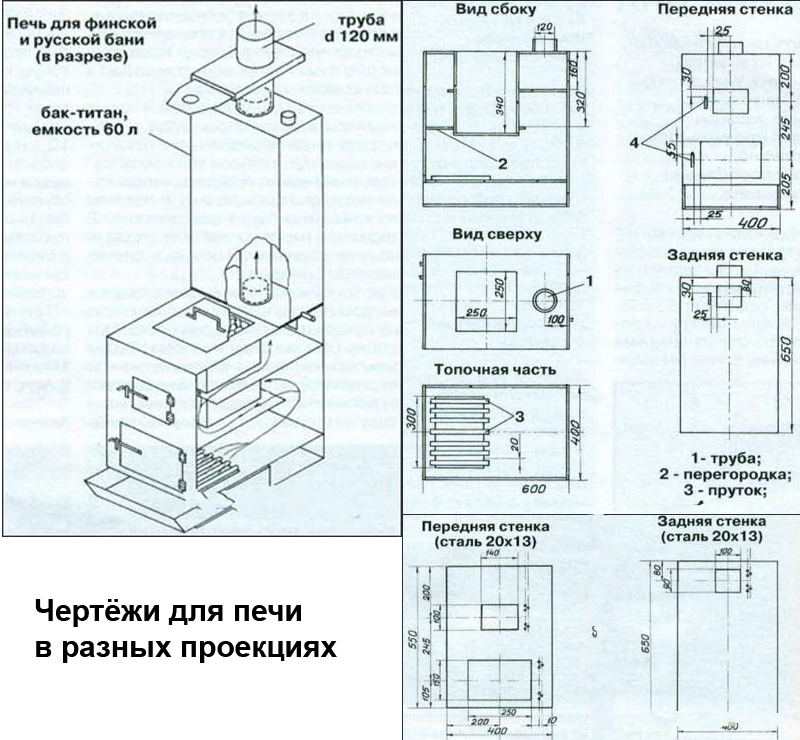

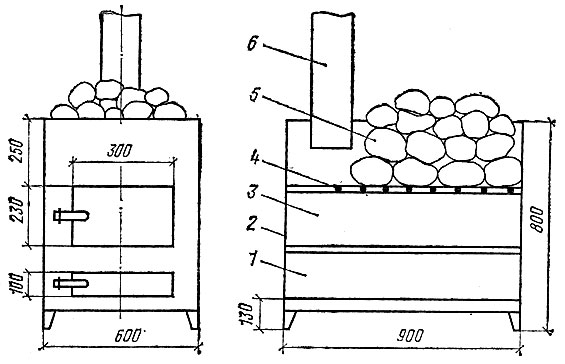

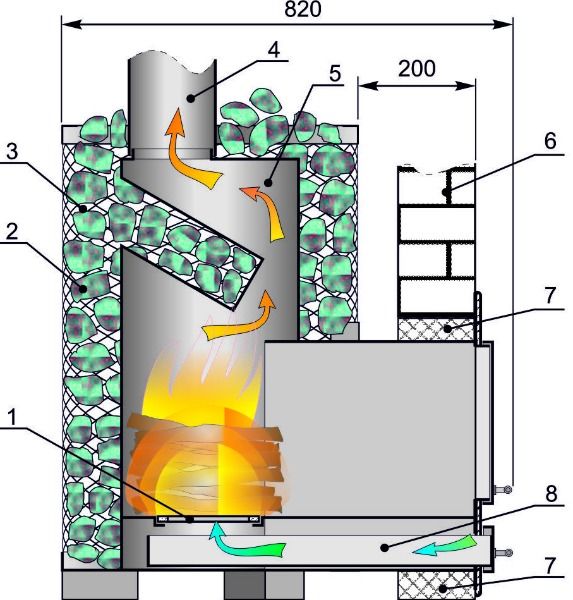

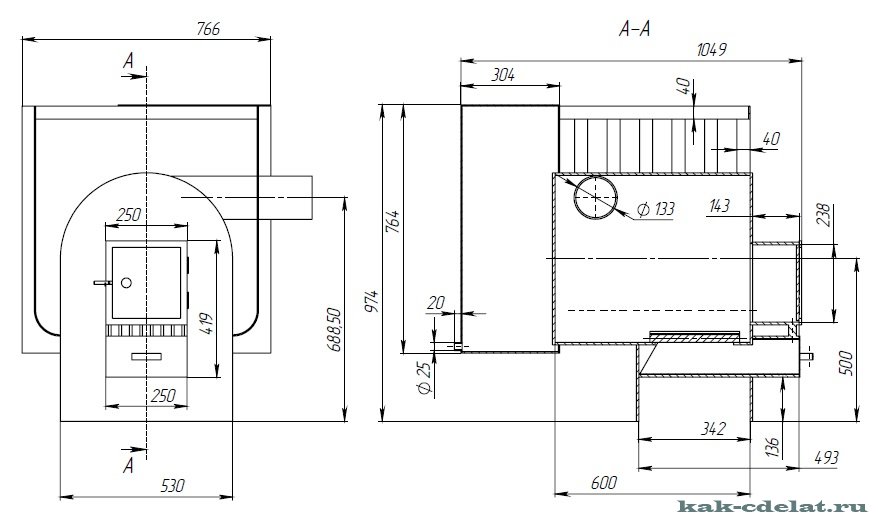

Горизонтальная печь своими руками

Как сделать банную печь:

1. Тщательно очистить края обрезка трубы длиной 70-90см.
2. Вырезать лист металла размером 40х80см.
3. Посередине полости трубы приварить горизонтальные прутья, нижнюю часть оснастить колосником.
4. Изготовить топку выдвижного типа из листового металла и сделать прорези.
5. Приварить полученное к фасаду основания.
6. На задний торец приварить металлический круг соответствующего диаметра.
7. Вырезать отверстие под дымоход.
8. Приварить основной купол и дымоходную трубу.
9. Установить дверцы для топки и поддувала.
10. Отшлифовать весь корпус.
11. Окрасить полимерной краской.

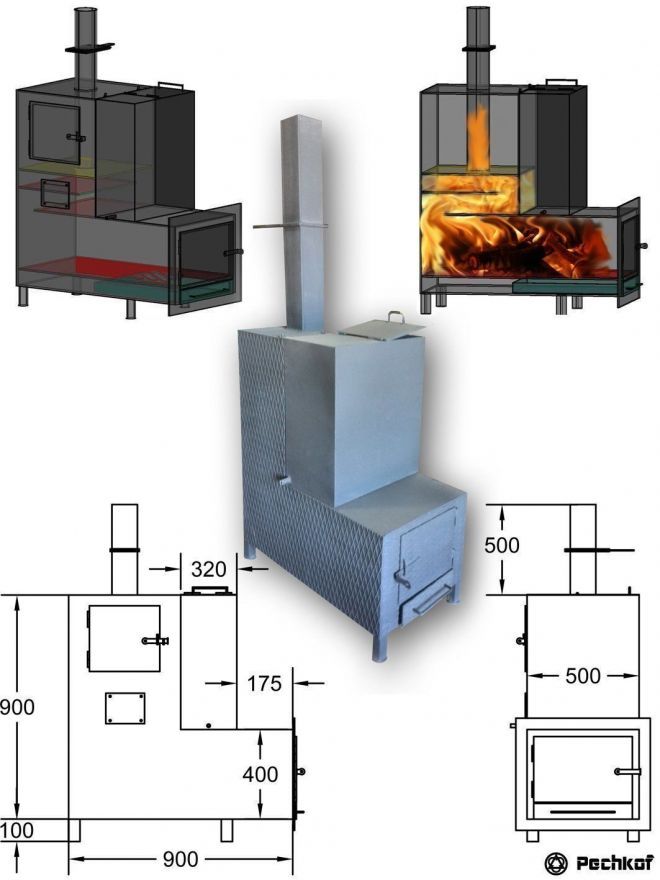

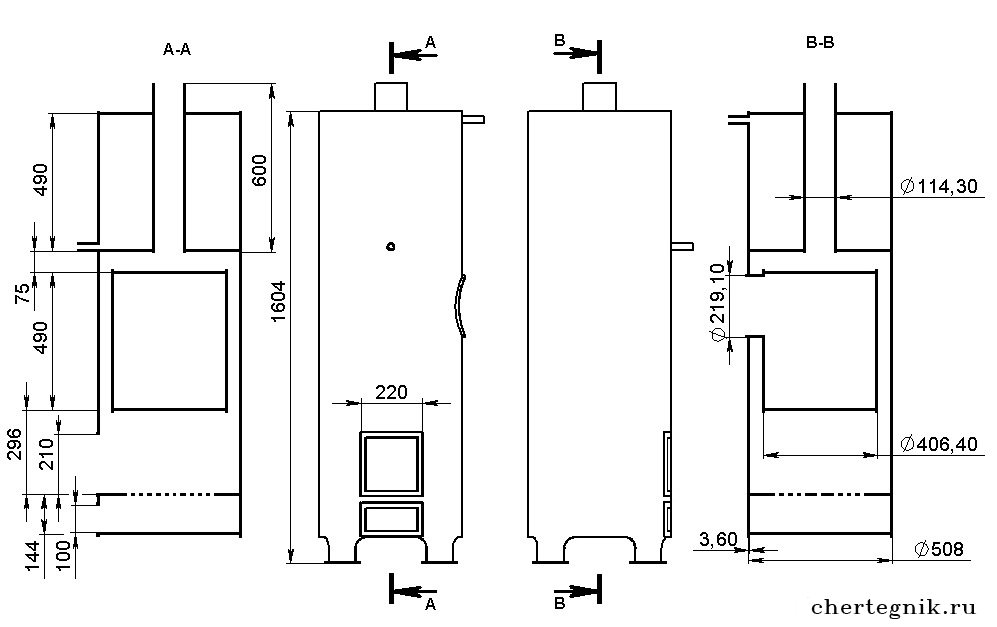

Вертикальная печь

Порядок работ:

1. Подготовить основу из обрезка трубы длиной около 90см.
2. К низу приварить металлический круг, соответствующий диаметру трубы.
3. Вырезать отверстие для поддувала шириной не более 20см.
4. Сварить и установить круглый колосник с перемычками из прутьев.
5. Над колосником вырезать прямоугольное отверстие и оснастить проём дверцей, так образуется топка.
6. Проделать ещё одно отверстие выше топочного отсека, приварить прутья и оборудовать дверкой.
7. Заглушить корпус металлическим кругом с отверстиями под дымоход и поддувало.
8. Отшлифовать весь корпус и покрасить краской на основе полимеров.

Успех в выполненной работе зависит от желания и уверенности в себе.

Не нужно опасаться трудностей, они предоставляют только временное препятствие на пути к удачному финалу работ. Думайте о том, что какая-то мелочь мешает насладиться приятной истомой в парилке и посиделками в предбаннике с кружкой холодного кваса.

Фото самодельных банных печей

Чертежи водонагревателя для дровяной печи «Сделай сам» – Новости Матери-Земли

Следуйте этим советам, чтобы сконструировать комплект для нагрева водяного змеевика на дровяной печи и сэкономить на счетах за коммунальные услуги. Включает в себя схему и схемы водонагревателя на дровах, которые вы можете установить в своем собственном доме.

Одним из преимуществ отопления на дровах является разнообразие потребностей, которые может удовлетворить одна печь. Помимо того, что дровяник согревает нас, он может приготовить ужин, высушить одежду и поджарить остывшие пальцы ног. Но разве не было бы здорово, если бы этот черный ящик еще и привлекал горячую ванну?

На самом деле в бытовом водяном нагреве на дровах нет ничего нового. . . многие кухонные плиты имели приспособления для резервуаров для воды более века назад. Появление «герметичных» дровяных горелок и систем подачи воды под давлением оставило на обочине большинство этих старых методов периодического нагрева, и были разработаны новые методы, основанные на закрытой циркуляции.

Водяное отопление Modern Woodstove

В большинстве насадок для нагрева воды используются теплообменники, которые устанавливаются внутри топки или дымохода прибора. Лучшие коммерческие образцы этого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить горячей водой всю семью. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны быть испытаны под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления. Как следствие, качественные внутренние теплообменники имеют довольно высокую цену. Самодельные внутренние устройства , с другой стороны, приобрели неприятную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: Отвод Btu непосредственно от огня (с теплообменником топки) может снизить эффективность сгорания. . . а если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (топкой или дымоходным теплообменником), может произойти накопление большого количества креозота. Несомненно, нет необходимости упоминать, что сочетание пожара в дымоходе и внутреннего теплообменника, заполненного водой, может привести к катастрофе.

Чертежи водонагревателя для дровяной печи

Признавая тот факт, что не существует безвозмездной трапезы в полдень, мы выбрали консервативный подход к разработке собственного водонагревателя для дровяной печи. Вместо случайного размещения теплообменника внутри нагревателя или дымовой трубы мы прикрепили его снаружи топки. Приняв этот подход, мы избежали каких-либо серьезных модификаций нагревателя, который поддерживает сертификацию Лаборатории андеррайтеров. Более того, пара критериев безопасности, о которых мы уже упоминали, соблюдены: температуры, возникающие вне кожуха нагревателя, не приводят к кипению воды (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, – это то, что нагреватель все равно излучал бы, поэтому из топки не отводится лишнее тепло.

Наше водонагревательное приспособление состоит всего лишь из примерно 50 футов медных труб диаметром 1/4″, свернутых в гипсовую панель. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печи, не допуская перегрева. (Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Узел крепится болтами к боковой части нагревателя и вставляется в утилизированный 42-галлонный водонагреватель (мы использовали один с сгоревшим элементом, но прочным резервуаром) в почти так же, как и солнечный подогреватель.

Насос производительностью 10 галлонов в минуту, установленный на сливном отверстии нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к тройнику чуть ниже клапана сброса давления в верхней части бака (клапан сохранился из соображений безопасности). Холодная вода поступает в сосуд через обычный вход, а подогретая дровами вода подается к обычному электронагревателю через стандартный горячий выход. Все линии хорошо изолированы пенопластом высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы быть потерял в печке, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое управление включением/выключением с помощью термостата кондиционера, подключенного к линии электропитания насоса. (Вы также можете использовать более распространенную комбинацию управления отоплением/кондиционированием воздуха, установленную на режим охлаждения.) Термостат крепится к стене в трех футах от обогревателя и примерно в футе над его верхней частью. Когда температура воздуха достигает 80°F, 120-вольтовое управление включает насос, и вода начинает нагреваться. Встроенный дифференциальный выключатель снова отключает циркуляционный насос, когда температура падает до 76°F.

Советы по сборке

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров. Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый виток 1/4-дюймовой трубки из мягкой меди внутри увеличенного каркаса теплообменника. Однако тем из вас, у кого обогреватели меньшего размера, придется использовать меньшую длину линии.

В любом случае проще всего работать с трубкой, свернутой для транспортировки. Мы просто вложили изогнутую леску в раму и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал можно согнуть по дуге примерно до 1-1/2″ радиуса без перегибов, так что его нетрудно втиснуть в любые потенциальные «горячие точки». Мы работали от внешних краев внутрь, проводя катушки к опорной пластине по мере продвижения. (Без проволоки, удерживающей внешние кольца трубок на месте, все это хотело выскочить из рамы.)

Как только вы равномерно распределите медные трубки внутри рамы, размешайте тонкую порцию гипса и залейте смесью раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне вашей печи, а линии 1/4 дюйма можно подключить к трубкам бака подогревателя 1/2 дюйма.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если из-за сбоя питания отключится наш насос, мы загерметизировали трубы, выходящие из бака подогревателя, и установили манометр на предохранительный клапан. Максимальное давление, которое мы смогли создать в системе, составляло 3 фунта на квадратный дюйм. . . и это после того, как поток остановился в течение восьми часов при максимально возможной скорости горения для нашего катализатора Atlanta Stove Works!

Кроме того, чтобы определить, не поощряется ли кондуктивный теплообмен через стенку печи в нездоровой степени, мы каждый день проверяли внутреннюю часть топки дровяной печи на повышенное накопление креозота. Мы не обнаружили различий во внешнем виде или глубине отложений ни на одной из четырех стенок, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторое изолирующее действие, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что повышало температуру 42-галлонного бака почти до 140 ° F. Эта скорость горения 8 фунтов в час вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общая сумма за 24-часовой период все равно должна составлять более 100 галлонов в день большого количества горячей воды. И даже если вы часто эксплуатируете печь в «закрытом» состоянии, система значительно сократит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, используемой каждым человеком, система может исключить счет за горячую воду в зимнее время. Следовательно, если вы можете получить древесину по цене, которая существенно ниже, чем цена эквивалентного количества электричества или газа, энергия, которую вы тратите на нагрев воды из дровяной печи (которая, конечно, будет вычтена из тепло, которое мог бы дать прибор) будет стоить вложенных средств. Кроме того, вы будете удовлетворены тем, что сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

• насос (Richdel R798)
• термостат (Dayton DE158)
• (50 футов) 1/4″ медные трубки типа L ′) 1/8″ X 1″ железный уголок
• предохранительный клапан
• (14) 1/4″-20 X 3/4″ болты с гайками
• (3 кварт) парижский гипс
• (6 ′) вязальная проволока
• разная сантехника

Как построить ракетную печь: 7 чертежей

0005

Автор: Джефф Макинтайр-Страсбург // Последнее обновление 20 сентября 2021 г. 85 комментариев

Только что вернувшись из поездки на выходных в экодеревню Танцующего Кролика и между заседаниями правления, смог присоединиться к ежегодному собранию сообщества. день открытых дверей и деревенская ярмарка. Происходит много-много интересного, но одним из моих любимых (учитывая мой интерес к соответствующим технологиям) был киоск по продаже попкорна, приготовленного на ракетной плите.

фото предоставлено Майклом Клайном // Flickr

Меня очень заинтриговала эта красивая простая концепция, созданная доктором Ларри Виниарски. Печь была разработана для экологически чистого приготовления пищи в развивающемся мире (где пожары древесного дыма уносят миллионы жизней, а также вносят огромный вклад в вырубку лесов), но мне кажется, что это заманчивый проект для домашнего мастера (даже с ограниченными навыками — стреляйте , я даже думаю о том, чтобы попробовать это). Когда я вернулся домой, я начал проводить небольшое исследование и обнаружил, что вокруг ракетной печи существует своего рода движение «с открытым исходным кодом»: многие люди поделились своими проектами этих сверхэффективных, сверхчистых дровяных печей.

7 Самодельная ракетная печь Планы для рассмотрения

В поисках альтернативы традиционному уличному грилю-барбекю или даже для обогрева дома (хотя бы частичного) я наткнулся на ряд чертежей, которые выглядят в высшей степени практичными для тех, кто собирается на выходные.

Очень простая ракетная печь из 16 кирпичей

Для этого требуется всего лишь сложить несколько кирпичей… хотя я предполагаю, что они должны быть сделаны из такого материала, как саман (для теплоизоляционных свойств). Что создатель печи, доктор Виниарски, собирает эту печь.

Найдите план на Youtube

Самодельная ракетная печь с одним котлом

Для этого плана вам понадобится еще несколько материалов из Исследовательского центра Апровечо, но это все еще довольно просто. С материалами, которые можно найти в доме или которые довольно доступны, этот план гарантирует, что вы будете готовы сделать печь где угодно и когда угодно.

Найдите чертежи на Youtube

Кирпичная ракетная печь «Сделай сам»

фото предоставлено root simple

Если вас интересует что-то похожее на обычный гриль-барбекю, то этот план от ребят из Root Simple может быть именно тем, что вам нужно . Это немного сложнее, чем складывать кирпичи, но, вероятно, все же относится к большинству наших навыков.

Найдите чертежи в Root Simple

Нагреватель ракетной печи со стальным барабаном

Фото любезно предоставлено Я попробую

Сварка определенно выходит за рамки моих способностей, но если вы умеете обращаться с горелкой (или знаете кого-то, кто умеет), ознакомьтесь с этим Ракетная печь для отопления дома своими руками. Конечно, обязательно соблюдайте меры предосторожности, указанные автором, и примите во внимание его предположение о том, что такая печь может иметь последствия для страховки вашего домовладельца. (через Lifehacker)

Найдите планы в I Will Try

Ракетная печь из жестяных банок

Да, все еще осматриваясь, я наткнулся на еще один очень простой план ракетной печи из жестяных банок. У Джима Бонэма, снявшего это видео, есть еще одно с некоторыми обновлениями, а еще одно (более короткое) посвящено некоторым вопросам безопасности, связанным с изготовлением этой конкретной печи.

Найдите чертежи на Youtube

Ракетная печь «4 блока»

Эта даже проще, чем печь на 16 кирпичей наверху, и (на момент публикации видео два года назад) стоит чуть более 5 долларов.
