принцип работы общий и отдельных узлов

Бензиновыми пилами пользуются при возведении срубов, лесозаготовке, очистке местности от зарослей, пополнении запаса дров. Они позволяет эффективно выполнять работу с древесиной. Сравнительно простое устройство бензопилы делает ее долговечным и надежным инструментом, как для бытового использования, так и для профессиональной деятельности. Конструктивно изделие относится к категории машин, оснащенных двигателем внутреннего сгорания (ДВС). Во многих случаях – это двухтактный одноцилиндровый мотор. Знание устройства инструмента и особенностей функционирования отдельных его узлов нужно пользователю — это поможет правильно выполнять техническое обслуживание и в случае необходимости самостоятельно производить ремонт.

Общее устройство бензопилы

На рынке представлено множество моделей бензиновых пил от разных брендов. Изделия различных производителей отличаются друг от друга дизайном и техническими характеристиками, которые определяют эргономику и функциональные возможности техники, но при этом инструмент имеет одинаковое устройство.

Бензопила состоит из следующих конструктивных элементов:

  • двигателя внутреннего сгорания;
  • карбюратора;
  • шины;
  • цепи;
  • ручек;
  • муфты сцепления;
  • стартера;
  • систем зажигания, подачи топлива, фильтрации воздуха и смазывания цепи;
  • глушителя;
  • цепного тормоза и механизма ее натяжения.

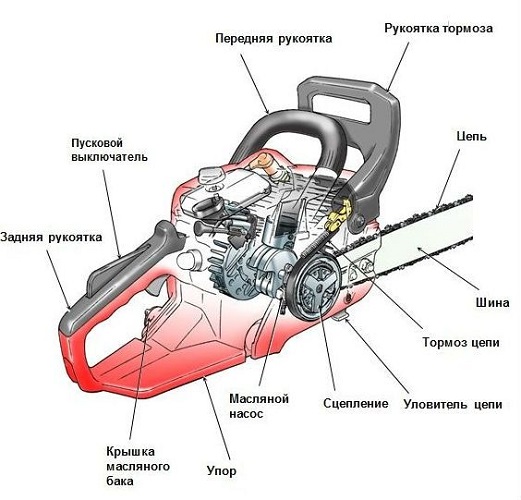

Схема бензопилы показана на фотографии ниже.

Схема бензопилыСхема бензопилы

Карбюраторный ДВС работает на смеси масла с бензином. Схема его рабочего процесса представлена на фото далее.

Карбюраторный ДВСКарбюраторный ДВС

Компоненты топливной смеси размешивают пропорционально. Соотношения между ними указаны в пользовательской инструкции (масло к бензину от 1:20 до 1:50 соответственно). От качества топлива зависит продолжительность эксплуатации инструмента без ремонта.

Современные бензиновые пилы из дорогой категории часто имеют бачок под масло. Смешивание его с бензином в таких модификациях происходит автоматически.

Читайте также: какой бензин заливать в бензопилу, и как выбрать масло.

Двухтактный мотор способен развивать скорость 13,5 тысяч об/мин. Он может располагаться на инструменте вертикально либо горизонтально. Первый вариант размещения ДВС характерен для многих профессиональных моделей бензопил большого размера. Глушитель у них размещается спереди от двигателя.

Если мотор располагается горизонтально, то бензиновые пилы имеют компактные размеры. Масса у таких инструментов тоже небольшая. Данные особенности делают изделия с горизонтальным типом мотора популярными у фермеров, лесозаготовителей и прочих работников, использующих ручные пилы.

Конструкция бензопилы предполагает наличие двух рукояток: передней и задней. На последней размещены переключатель, рычаги газа и безопасности. В инструменте реализована защита от воздействия вибраций и обратного удара. Первая связана с наличием между рукояткой и пилой прокладок из резины. Некоторые модели имеют также пружины, которые гасят колебания. От обратного удара может защищать специальный тормоз либо щиток.

Читайте также: как выбрать бензопилу.

Конструкция и работа отдельных узлов

Отдельные узлы бензиновой пилы, рассмотренные выше, в свою очередь состоят из различных деталей. Чтобы самостоятельно ремонтировать технику, следует знать конструкцию и работу основных систем.

Система зажигания

Первоначально система зажигания у бензопил была контактного типа. Сейчас она практически не применяется. Современные производители оснащают свое оборудование электронным зажиганием (на фото далее в разобранном виде). По этой причине отсутствует необходимость регулярно очищать контакты и устанавливать необходимое расстояние между ними.

Система зажиганияСистема зажигания

Система зажигания, благодаря которой происходит образование искры во время запуска двигателя, состоит из таких деталей:

  • магнето;
  • свечи;
  • электронного блока;
  • электропроводки;
  • кнопки включения/отключения мотора.

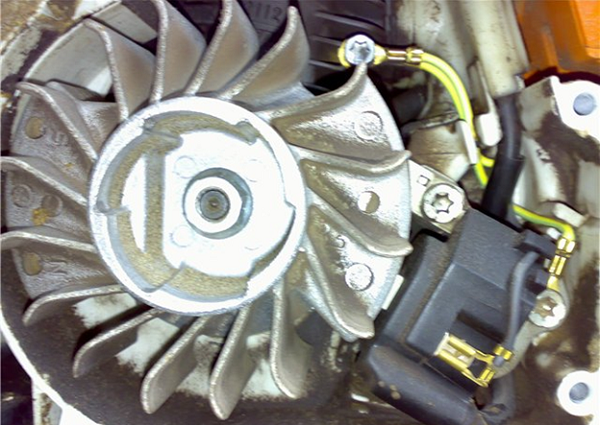

Внешний вид элементов системы зажигания одной из моделей бензопил от бренда «Штиль» показан на следующей фотографии.

Внешний вид системы зажиганияВнешний вид системы зажигания

Магнето – это электрогенератор переменного тока, подающий напряжение на свечу. Он может быть двух типов:

  • контактного;
  • бесконтактного.

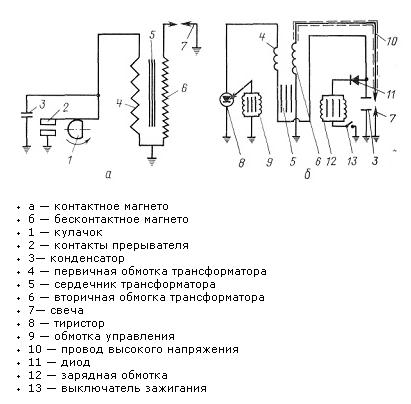

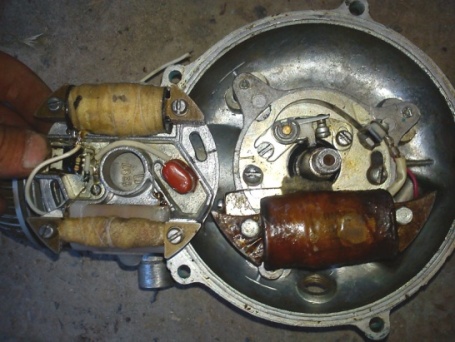

Схематически системы зажигания с бесконтактным и контактным типами магнето представлены далее.

Система зажигания с бесконтактным и контактным магнетоСистема зажигания с бесконтактным и контактным магнето

Магнето любого типа включает в себя такие детали:

  • маховик;
  • магнит постоянного типа;
  • катушки, состоящей из обмоток с сердечником.

В состав электронного блока

обычно включены диоды, сопротивления различной величины, тиристоры, конденсаторы. Схема соединений зависит от модели пилы.

Зажигание работает по следующему принципу:

  • при вращении маховика с постоянным магнитом, закрепленным на нем, в системе индуцируется электродвижущая сила;
  • возникший в цепи ток электронный блок преобразует в электрические сигналы;
  • они передаются на свечу;
  • между ее контактами образуется искра, которая вызывает воспламенение топливно-воздушной смеси.

Зажигание первоначально отрегулировано так, что искрообразование происходит тогда, когда поршень двигателя не достигает верхней своей мертвой точки примерно на 3-4 мм. Если ориентироваться по окружности движения коленвала, то это соответствует углу 28 градусов.

Свеча состоит из таких частей:

  • центрального и бокового электродов;
  • корпуса;
  • изолятора.

По состоянию свечи можно зрительно диагностировать неисправности зажигательной системы.

Таким образом, благодаря наличию зажигания возгорается топливная смесь, что обеспечивает переход мотора в рабочее состояние. Периодически система нуждается в регулировке, которую несложно проводить самостоятельно.

Карбюраторный узел

Карбюратор требуется для непрерывного функционирования ДВС. Он состоит из таких конструктивных элементов:

  • цельнолитого алюминиевого корпуса;
  • жиклеров, представляющих собой клапана, регулирующие количество топлива;
  • диффузора;
  • поплавковой камеры;
  • распылителя.

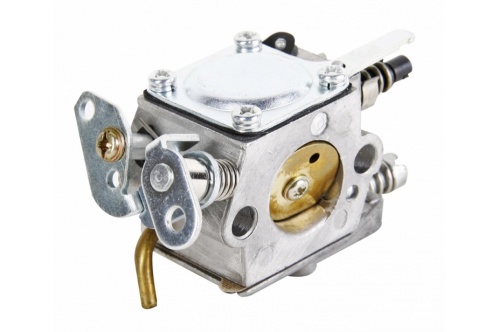

Карбюраторный узелКарбюраторный узел

В корпусе карбюратора установлена заслонка, которая регулирует подачу атмосферного воздуха, импульсный канал, диффузор, входной штуцер, два винта (холостого хода и главный). Очень часто производители бензопил оснащают свою продукцию карбюратором от распространенных в продаже брендов.

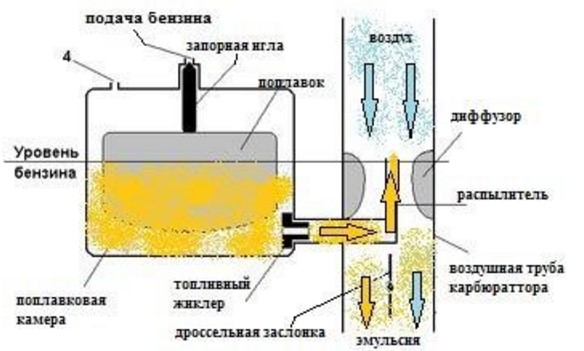

Большинство моделей бензопил оснащены идентичными (по своей конструкции) карбюраторами. Схематически их устройство продемонстрировано на фото далее. Только редкие дешевые модификации китайского производства могут отличаться отсутствием в карбюраторном узле ряда деталей.

Схема карбюратораСхема карбюратора

Чтобы правильно выполнять регулировку карбюратора бензиновой пилы, следует разбираться в принципе его работы, заключающемся в следующем:

  • при запуске двигателя происходит открытие воздушной заслонки, находящейся на корпусе в нижней его части;
  • из-за перемещения поршня (хода) создается разрежение внутри поплавковой камеры, а также в воздушном канале;
  • это вызывает всасывание воздушной массы через диффузор;
  • из бензинового бака топливная смесь проникает внутрь поплавковой камеры, проходя через штуцер;
  • далее бензин в диффузоре смешивается с атмосферным воздухом, при этом получается топливно-воздушная смесь;
  • потом она поступает в каналы впускные;
  • оттуда смесь попадает в камеру сгорания.

Используя заслонку, можно обогатить либо обеднить топливо воздухом, то есть отрегулировать интенсивность его поступления в соответствии с рабочими условиями.

С помощью винтов настраивают обороты мотора. Скорость поступления бензина в диффузор из камеры настраивается жиклером. Поступающий воздух очищается фильтром, устанавливаемым над карбюратором.

Исправность карбюраторного узла определяет производительность бензопилы и работоспособность ее мотора.

Механизм сцепления

Сцепление на бензопилах центробежного типа. Оно срабатывает автоматически, когда скорость мотора достигнет необходимого количества оборотов.

СцеплениеСцепление

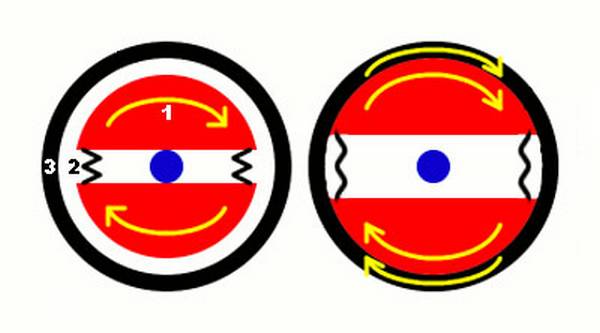

Схематически работа центробежного сцепления изображена далее на фото, где цифрам соответствуют следующие элементы конструкции:

  • накладки фрикционные;
  • пружины;
  • барабан.

Схематически работа центробежного сцепленияСхематически работа центробежного сцепления

При небольших оборотах мотора накладки, которые могут двигаться радиально, пружинами подтягиваются к валу. В это время они не вращают барабан, соединенный с цепной звездочкой. Когда ДВС развивает ту скорость, при которой усилие со стороны пружин становится меньше действующей центробежной силы, фрикционные накладки приводят барабан в движение, прижимаясь к его внутренней поверхности. При этом звездочка, которая движет цепь, приходит во вращение. Она может располагаться у разных моделей бензиновых пил перед сцеплением либо сзади него.

Основным преимуществом центробежных муфт является то, что они проскальзывают, когда заклинит цепь, и мотор при этом не глохнет.

Топливная система

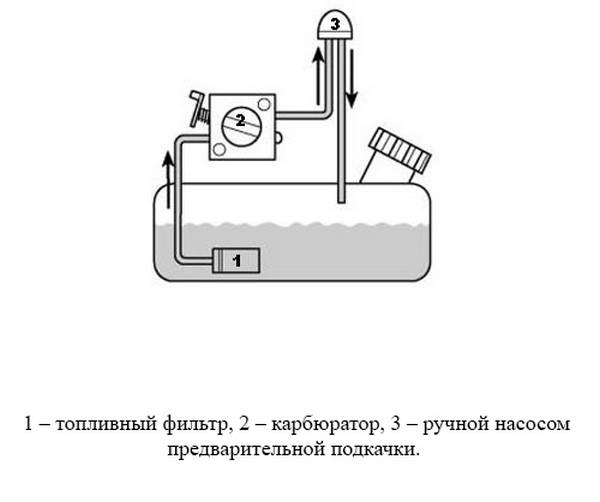

Устройство топливной системы представлено на схеме ниже.

Устройство топливной системыУстройство топливной системы

Цифрам соответствуют такие элементы:

  • фильтра топлива;
  • карбюратор;
  • топливный насос (праймер) ручного типа.

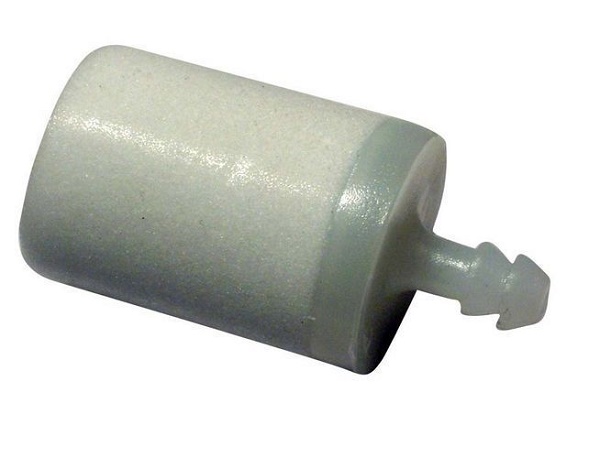

Бензин находится в баке, из которого он по шлангу поступает в карбюраторный узел. Простейшие варианты не предусматривают наличия насоса. Топливный фильтр находится на конце шланга, погружаемом в бензин. Внешний вид его изображен на нижеследующей фотографии.

Топливный фильтрТопливный фильтр

При расходовании топлива в бачке образуется отрицательное давление из-за его заполнения атмосферным воздухом. Это приводит к тому, что прекращается поступление бензина в карбюраторный узел. Чтобы избежать данного явления, крышку бака оснащают сапуном: при его загрязнении инструмент глохнет.

Праймер на бензопиле делает процесс ее запуска легким. Карбюраторный отдел заполняется топливом заранее, что позволяет быстро запускать мотор, а также приводит к уменьшению действия на него нагрузки.

Система очистки воздуха

Чтобы получалась топливно-воздушная смесь надлежащего качества, необходим чистый газ. Наличие в воздухе примесей способно нарушить функционирование ДВС инструмента. Поэтому бензопилы оснащают для удаления загрязняющих частиц фильтрующей системой предварительной и тонкой очистки.

Система очистки воздухаСистема очистки воздуха

Предварительная фильтрация обычно выполняется при помощи сетчатого фильтра.

Во время работы при отрицательных температурах устанавливают также элемент, который задерживает снег. Но из-за него ухудшается подача воздуха, вызывая падение мощности эксплуатируемого агрегата.

Конструкция бензопилыКонструкция бензопилы

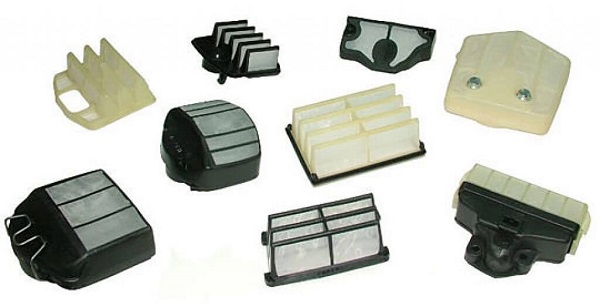

Фильтры, предназначенные для тонкой очистки (фото далее), делают из капроновой сетки или поролона либо из похожих по характеристикам материалов.

ФильтрыФильтры

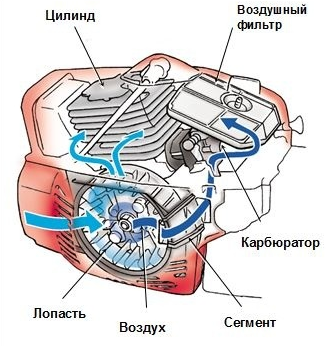

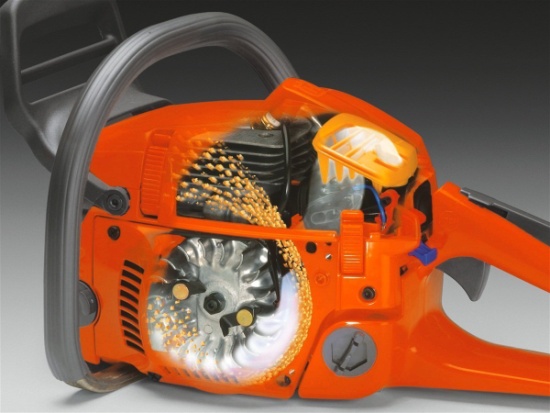

Часть моделей пил имеют систему очистки поступающего воздуха центробежного типа. Ее устанавливают вместо предварительного фильтрующего элемента. Смысл функционирования такой очистки заключается в том, что маховиком закручивается поступающий воздушный поток. При этом загрязняющие частицы отбрасываются в сторону от патрубка, ведущего к фильтру.

Фильтр в бензопилеФильтр в бензопиле

Загрязнение фильтрующих элементов приводит к уменьшению объема атмосферного воздуха, поступающего внутрь карбюраторного узла. Это вызывает падение величины мощности мотора у пилы. Из-за данной причины фильтры, очищающие воздух от примесей, следует регулярно чистить промывкой либо простым продуванием. Подходящий метод определяется материалом, из которого они изготовлены.

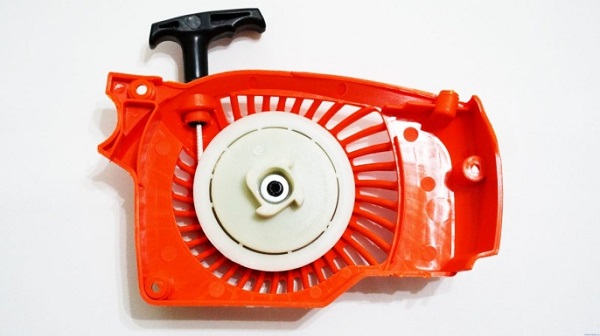

Устройство стартера

Стартер бензопилы предназначен для запуска ее мотора, осуществляющегося за счет прокручивания коленвала. При этом топливно-воздушная смесь, которая находится в двигателе, сжимается поршнем. Искра вызывает ее воспламенение, в результате чего запускается ДВС.

Составными частями стартера являются:

  • рукоятка;
  • трос;
  • барабан;
  • возвратная пружина.

СтартерСтартер

При резком вытягивании рукоятки с тросиком барабан сцепляется с валом. Последний начинает прокручиваться. После отпускания ручки пружина обеспечивает ее возврат в первоначальное положение. Чтобы провернуть вал с такой скоростью, при которой произойдет запуск мотора, следует приложить определенные усилия: в большинстве случаев вытягивать рукоятку понадобится несколько раз.

Для того чтобы сделать процесс запуска двигателя более легким, на практике применяют, например, такие методы:

  • с помощью заслонки обогащают топливную смесь;
  • используя специальный клапан, понижают давление внутри цилиндра.

Для облегчения запуска в некоторых моделях стартеров предусмотрено наличие также и дополнительной пружины. Она вначале сжимается при выдергивании троса, а затем разжимается, раскручивая этим двигатель.

Устройство смазывающего механизма

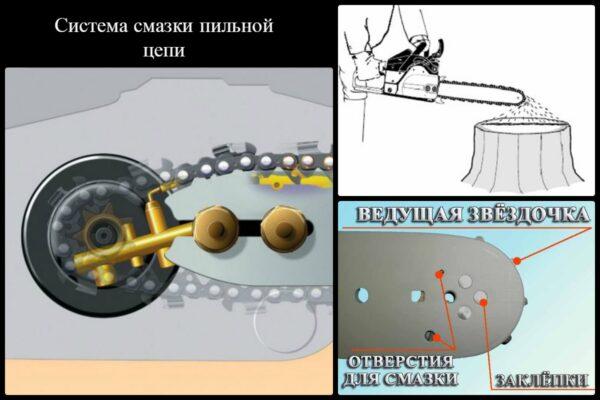

Направляющая шина, как и цепь, выполнена из металла. Когда инструмент включается, цепь начинает вращаться с большой скоростью. В результате из-за трения происходит перегрев материала. Именно поэтому цепь во время работы рекомендуется охлаждать. Если этого не делать, то очень быстро произойдет ее износ и, как следствие, шина тоже выйдет из строя.

Чтобы этого не произошло, во всех моделях и типах бензопил (и электрических тоже) предусмотрены механизмы, отвечающие за смазку цепи. Такие устройства выполняют одновременно сразу несколько задач. Во-первых, они осуществляют охлаждение материала цепи при работе. Во-вторых, позволяют максимально снизить негативное воздействие трения цепи об направляющую шину.

смазка цепи бензопилысмазка цепи бензопилы

В качестве механизма, отвечающего за смазку цепи в бензопиле, выступает масляный насос. Включать его отдельно нет необходимости – работа производится в автоматическом режиме. Когда включается двигатель инструмента, масло начинает подаваться на цепь. При этом частота подачи смазки зависит от скорости работы устройства. Сам насос называется плунжерным или поршневым.

Чтобы понять принцип действия масляного насоса, необходимо детально изучить его основные узлы.

  1. Корпус маслонасоса. Выполнен из алюминия или пластика. Второй вариант чаще всего встречается в моделях, предназначенных для домашнего использования.
  2. Плунжер. Деталь, необходимая для перекачивания масла. Имеет цилиндрическую форму, в движение приводится червячной передачей.
  3. Каналы. Соединяют маслопроводы подающий и выпускной каналы.

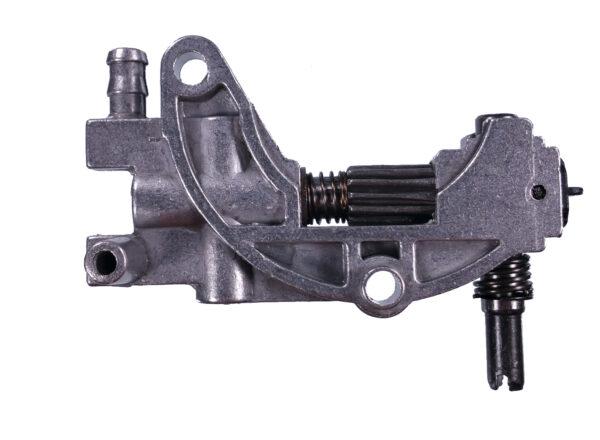

масляный насос бензопилымасляный насос бензопилы

Масляный насос бензопилы

В целом действие плунжера выглядит так.

  1. С одной стороны вал плунжера упирается в шток. В некоторых моделях его можно регулировать. У самого вала стенка имеет волнообразную форму.
  2. С обратной стороны плунжера расположена рабочая его часть, которая имеет выступ или вырез на конце конструкции.
  3. При движении плунжера через подающий канал масло попадает внутрь из масляного бака, а затем, через выводной патрубок подается на шину, которая и смазывает цепь.

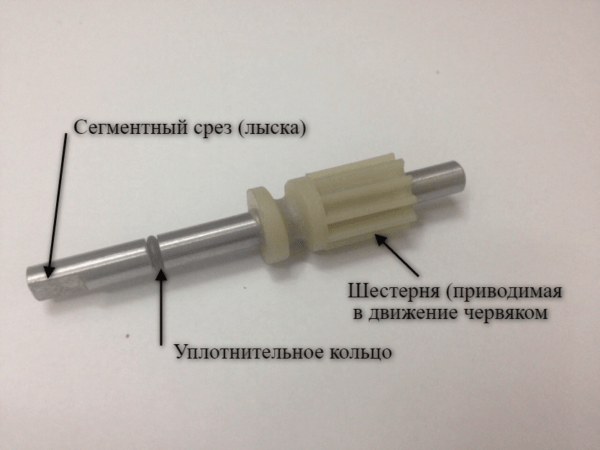

плунжер масляного насосаплунжер масляного насоса

Плунжер масляного насоса бензопилы

Принципиальная схема действия масляного насоса предельно проста, и именно благодаря этому стоимость бензопилы остается на достаточно низком уровне. При этом практически всегда деталь можно отремонтировать, за исключением случая, когда волнообразная стенка изнашивается. В таком случае узел рекомендуется заменить на новый.

В некоторых моделях для того чтобы самостоятельно настроить подачу масла, конструкция масляного насоса предусматривает наличие регулировочного винта. Если же деталь вышла из строя, то работать испорченным инструментом запрещено. Проверить исправность насоса довольно просто. Достаточно положить чистый лист бумаги рядом с шиной, запустить бензопилу и пару раз погазовать. Если механизм находится в рабочем состоянии, то на бумаге появятся масляные пятна.

Читайте также: как выбрать цепь для бензопилы.

Тормоз цепи

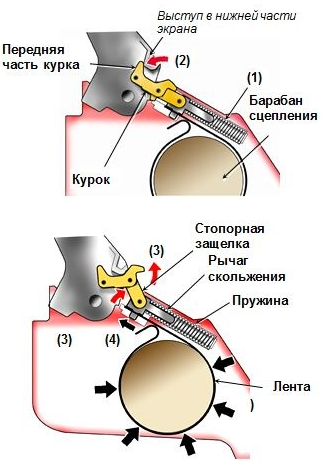

Цепь в бензиновой пиле выступает травмоопасным фактором. При ее вращении достаточно кратковременного несильного прикосновения к ней, чтобы порезаться или получить более серьезное увечье. По этой причине предусмотрен тормоз цепи на бензопиле, который быстро ее останавливает, если происходит обратный удар.

Тормоз цепиТормоз цепи

По способу действия тормоза бывают двух разновидностей:

  • инерционными, реагирующими на силу инерции, которая действует на тормозной механизм;

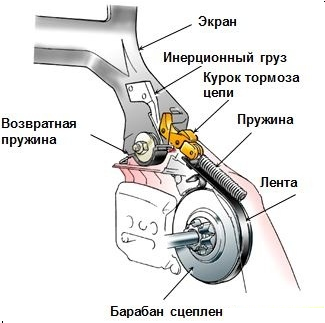

Инерционный тормозИнерционный тормоз

  • контактными, останавливающими цепь при обратном ударе после того, как будет нажат упор тормоза.

Контактный тормозКонтактный тормоз

Тормоза инерционного типа срабатывают гораздо быстрее контактных аналогов.

Перед началом использования бензопилы в целях безопасности следует каждый раз проверять работоспособность цепного тормоза. Если он не срабатывает, то инструментом пользоваться не стоит до устранения данной неисправности.

Устройство механизма натяжения цепи

Натяжитель цепи представляет собой очень простую конструкцию независимо от модели инструмента. Он состоит только из штифта и регулировочного винта. Винт натягивается или ослабляется с помощью отвертки или гаечного ключа. С его помощью штифт передвигается в специальном пазу бензопилы. При этом вместе с перемещением штифта производится натяжение цепи.

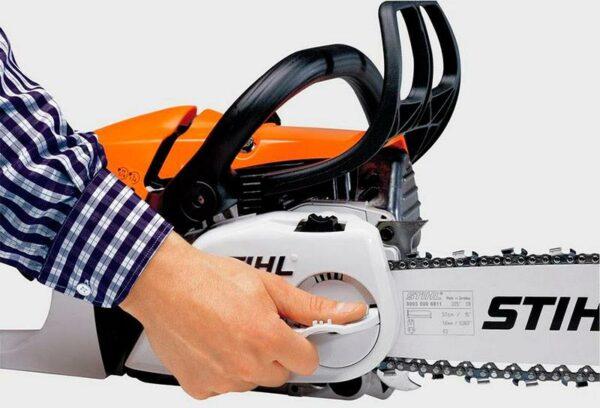

бесключевой механизм натяжения цепибесключевой механизм натяжения цепи

Некоторые современные модели имеют бесключевой механизм натяжения цепи

Расположение регулировочного винта, как правило, зависит от конкретной модели устройства. Он может располагаться сбоку, снизу или сзади рабочего блока.

Не рекомендуется пренебрегать настройкой натяжения. Делать это лучше всего каждый раз перед началом работы.

Если выполнять работу с ослабленной цепью, то она может соскочить с пазов и нанести травму пользующемуся бензопилой человеку. Однако это не значит, что необходимо очень сильно натягивать цепь. Если ее слишком перетянуть, то есть большая вероятность, что работать она будет под предельной нагрузкой, в результате чего может произойти обрыв. Это чревато получением серьезной травмы.

Читайте также: как правильно работать бензопилой.

Общий принцип работы бензопилы любой модели простой: запущенный двигатель приводит во вращение цепь, которой распиливают древесину. Функционирование инструмента зависит от состояния отдельных его деталей, качества топливной смеси, степени очистки поступающего воздуха. Чтобы используемое оборудование прослужило максимально долгий срок, необходимо организовать постоянное техобслуживание, опираясь при этом на содержащиеся в эксплуатационной инструкции указания.

как пользоваться, правильно пилить, заводить, принцип работы

Бензопилы помогают быстро и эффективно очистить пространство от деревьев, возвести срубы или заготовить древесное сырье. Но чтобы правильно и безопасно работать с этим инструментом, полезно знать, что у него внутри.

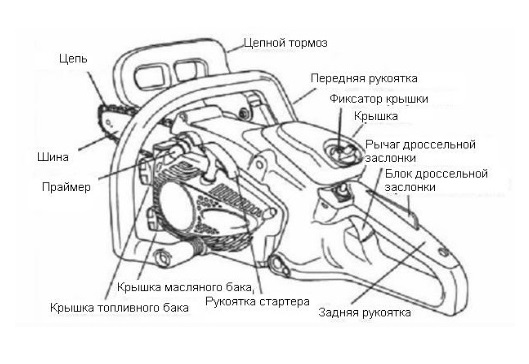

Детали бензопилы

Как устроена бензопила

Устройство бензопилы не слишком сложное. Основные элементы ее конструкции:

  • система зажигания;
  • карбюратор;
  • топливная система;
  • система очистки воздуха.

Поговорим о каждом из них подробнее.

Система зажигания

В системе зажигания современных бензопил есть элементы, которые в зависимости от скорости пилы регулируют импульс. Большинство производителей сегодня оснащают свое оборудование электронным зажиганием вместо контактного.

Система электронного зажигания состоит из следующих элементов:

  • магнето;
  • свеча;
  • электронный блок;
  • электропроводка;
  • кнопка включения мотора.

Магнето — разновидность генератора переменного тока. Он подает электрическую энергию на свечу зажигания. Любое магнето состоит из катушки с сердечником и высоковольтными обмотками, маховика и магнита постоянного типа. Магнето бывают контактными или бесконтактными.

Магнето мотопилы

У контактного магнето есть два вывода обмотки. Первый идет к свече зажигания, второй — к земле. К такой схеме может подключаться конденсатор, чтобы контакты не перегрелись и не окислились.

В бесконтактном магнето регулятор подачи напряжения — катушка. Тиристор, диод и конденсатор регулируют величину тока. Электрическая сеть функционирует в такт с поступательным движением цилиндров и поворотом коленчатого вала. Однако схема соединения всех деталей бесконтактного магнето между собой зависит от модели пилы.

Зажигание работает таким образом:

  • магнит, закрепленный на маховике, вращается вместе с ним и индуцирует в системе электродвижущую силу;
  • в цепи возникает ток, который преобразуется с помощью электронного блока в электрические сигналы;
  • сигналы передаются на свечу;
  • между контактами свечи образуется искра, от которой загорается топливно-воздушная смесь.

В любом зажигании искра образуется, когда поршень двигателя не доходит до своей «мертвой точки» примерно 3-4 мм.

Свеча состоит из корпуса, изолятора и электродов: центрального и бокового. По ее состоянию можно зрительно определить неисправности зажигания.

После возгорания топливной смеси мотор начинает работать. Время от времени всю систему зажигания необходимо регулировать.

Карбюратор

На большинстве моделей бензопил карбюраторы устроены одинаково.

Они имеют заслонку в корпусе. С ее помощью регулируются оба винта (главный и холостого хода), диффузор, импульсный канал и входной штуцер. Также заслонка регулирует подачу атмосферного воздуха.

Карбюратор цепной пилы

Понимание принципа работы карбюратора помогает правильно выполнять его регулировку. Он работает так:

  • двигатель запускается, в нижней части корпуса открывается воздушная заслонка;
  • внутри поплавковой камеры и в воздушном канале происходит разряжение, потому что поршень перемещается;
  • через диффузор всасывается воздух;
  • из бензинового бака через штуцер в поплавковую камеру попадает топливная смесь;
  • в диффузоре бензин смешивается с воздухом;
  • через впускные каналы топливно-воздушная смесь попадает в камеру сгорания.

С помощью заслонки можно регулировать интенсивность поступления воздуха в топливо, с помощью винтов — настроить обороты мотора, с помощью жиклера — скорость поступления бензина в диффузор.

Топливная система

Состоит из фильтра топлива, карбюратора и топливного насоса ручного типа. При этом насос есть не во всех бензопилах: в некоторых моделях бензин из бака поступает в карбюраторный узел просто по шлангу. Конец шланга с топливным фильтром погружают в бензин, и бензин прекращает поступать в узел карбюратора, когда бачок заполнен воздухом. Чтобы избежать этого, на крышку бака приделывают сапун: когда он загрязняется, мотор глохнет.

Топливный насос ручного типа позволяет заранее заполнять карбюраторный отдел топливом, поэтому мотор запускается быстрее.

Система очистки воздуха

Бензопилы оснащены системой предварительной и тонкой очистки, чтобы газ, используемый для составления топливно-воздушной смеси, был хорошего качества.

Система очистки воздуха

Предварительно воздух фильтрует сетчатый фильтр, потом — фильтры тонкой очистки.

Из-за загрязнения фильтров в узел карбюратора поступает меньше воздуха. Как следствие, падает мощность мотора. Чтобы это предотвратить, фильтры необходимо постоянно чистить: продувать или промывать.

Стартер

Стартером запускается мотор бензопилы. Механизм стартера состоит из рукоятки, троса, барабана и возвратной пружины.

Если резко вытянуть рукоятку с торсом, барабан сцепится с валом, вал начнет прокручиваться. Пружина поможет вернуть ручку в первоначальное положение. Чтобы за поворотом вала последовал запуск мотора, нужно будет вытягивать рукоятку не один раз.

Цепь

Шаг цепи — промежуточное расстояние между тремя заклепками, располагающимися рядом.

Чем больше шаг цепи, тем больше и мощность двигателей, и ее производительность, и прилагаемые усилия для увеличения вращения приводной звездочки.

Зато цепи с малым шагом (больше зубьев и меньше расстояние между ними) меньше вибрируют, их движения более плавные при пропиле, а срез чище.

Шина

Шины для бензопил различаются по длине. Длина шины — длина рабочей части, то есть расстояние от передней части пилы до закругленного кончика носа шины. Как правило, длина шины указана в инструкции.

Шина бензопилы

Но надежность пильной шины определяется не только ее собственными характеристиками, а еще и другими деталями. Например, звездочкой. Если звездочка со сменным венцом изготовлена из прочных материалов, шина прослужит долго. Благодаря сменному венцу уровень биения снижается многократно.

Чтобы износ шины был наиболее равномерным, периодически ее нужно переворачивать, тогда срок службы увеличится.

Тормоз

Если цепь в момент вращения случайно прикасается к дереву, происходит обратный удар. В таком случае в целях безопасности должен сработать тормоз.

Тормозная система пилы состоит из тормозного упора и тормозной ленты. Включить систему можно двумя способами: контактным (тормозной упор нажимает на руку рабочего) и инерционным (при резком ударе в шину возникают инерционные силы, которые действуют на тормоз).

Система смазки цепи

В современных бензопилах цепь и шина смазываются автоматически. На холостом ходу подача масла не происходит, так как масляные насосы начинают работать только после вращения звездочки и запуска движения зубчатой передачи. Чем больше оборотов звездочки, тем больше масла поступает из насоса на цепь. Насос устанавливается со стороны цепи, в него масло поступает из масляного бачка по маслопроводу.

Как это все работает

Принцип работы бензопилы прост:

  • натягивается трос, раскручивается маховик;
  • в карбюраторе готовится топливно-воздушная смесь;
  • запускается двигатель;
  • после отпускания цепного тормоза цепь освобождается от блокировки;
  • одноступенчатая цепная передача приводит цепочку в движение.

Как пользоваться бензопилой

Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней. Главное — крепко держать инструмент двумя руками и всеми пальцами.

Как правильно заводить бензопилу

Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.

После этого сделать следующее:

  • нажать кнопку управления декомпрессионным клапаном, если она есть;
  • активировать рычаг переключения режима
  • положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
  • тянуть за рукоятку стартера до запуска двигателя;
  • нажать на рычаг переключения режима и давить на него до начала работы пилы;
  • увеличить частоту вращения холостого хода и отключить тормоз цепи.

Как правильно пилить бензопилой

Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:

  1. Держать пилу ближе к корпусу — это поможет сохранить равновесие.
  2. Ноги широко расставить и согнуть в коленях.
  3. Спину держать прямо.
  4. Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.

Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.

Бензопила. Виды и устройство. Работа и как выбрать. Особенности

Бензопила – это ручная моторизированная пила, оснащенная бензиновым двухтактным двигателем внутреннего сгорания. Она применяется для валки деревьев, а также их последующего распила. Инструмент широко используется в строительстве для быстрой подрезки стропил, досок и других массивных деревянных конструкций. Пила осуществляет грубый рез, поэтому не может использоваться для обработки точных деревянных заготовок.

Устройство и принцип действия
Бензиновая пила состоит из следующих элементов:
  • Двухтактного бензинового двигателя.
  • Редуктора.
  • Автоматического сцепления.
  • Направляющей шины.
  • Пильной цепи.
  • Аварийного тормоза.
  • Бачка для бензина.
  • Бачка для смазки.
  • Корпуса с вибропоглощающей системой и ручками.

Принцип действия бензопилы довольно простой, в сравнении с другой техникой работающей на двигателе внутреннего сгорания. Бензиновый мотор осуществляет вращение коленвала, которое передается на редуктор. Автоматическое сцепление при повышении оборотов двигателя передает крутящий момент от редуктора на звездочку, соединенную с цепью. Пильная цепь в свою очередь натягивается на направляющую шину, благодаря чему вращается в одной плоскости. Сила, с которой осуществляются обороты пильной цепи, достаточна для того, чтобы та при контакте с древесиной врезалась острыми зубьями в волокна.

Все современные бензопилы оснащаются аварийным тормозом, который представлен в виде рамки на передней части корпуса устройства. В том случае, если произойдет неестественное направление пилы относительно тела человека, который осуществляет пиление, удерживающая рукоять рука непременно надавит на рамку тормоза. В результате он сработает автоматически и мгновенно остановит обороты, предотвратив травму.

Пила имеет два заправочных бака. Первый предназначен для заливки горючего, а второй масла для смазки. Объем топливной емкости больше, однако оба бака нужно заправлять одинаково, поскольку при правильной настройке карбюратора и масляного насоса, жидкости из них заканчиваются одновременно. Следует учитывать, что бензопила имеет двухтактный двигатель. В связи с этим для заправки нельзя использовать чистый бензин. Его нужно предварительно смешать со специальным маслом для двухтактных моторов в пропорции рекомендуемой производителем. В комплектации к пилам обычно идет специальная мерная емкость, позволяющая проводить точную дозировку. Масло, которое применяется для смазки, относится к низкокачественному сегменту. Оно может быть любым. В качестве смазки допускается применение моторной отработки от четырехтактных двигателей.

Классы бензопил
Бензопилы принято разделять на классы в зависимости от функциональных особенностей и надежности. Они бывают:
  • Бытовые.
  • Полупрофессиональные.
  • Профессиональные.

Обычно производители указывают на коробке к пиле или в инструкции к ней, к которому классу она относится. Что касается инструмента бытового и полупрофессионального уровня, то нередко об этом умалчивается. В таком случае определить принадлежность пилы к той или иной категории можно по ее цене и мощности.

Бытовая бензопила

Предназначена для домашнего использования. Ее технические характеристики и ресурсы рассчитаны на обеспечение распиловки дров для одного хозяйства. Такие устройства будут оптимальным решением для домашнего использования, чтобы заготовить дрова для отопления дома или бани. Такое оборудование имеет ограниченный моторесурс, но в связи с тем, что оно используется нечасто, даже бюджетная пила может прослужить 7-10 лет, без необходимости проведения капитального ремонта.

С бытовыми пилами могут случаться различные мелкие неисправности, такие как разгерметизация крышки бака в результате ее растворения бензином, а также преломление провода насвечника и пр. Подобные неисправности зачастую решаются покупкой недорогой детали и ее самостоятельной установкой. Распространенной болезнью таких бензопил является карбюратор, который у китайского ассортимента может прослужить буквально несколько сезонов, что вызвано применением дешевых уплотнителей. Также распространенной проблемой бытовых бензопил является появление трещин на трубке, которая подает бензин с бака в карбюратор.

Несмотря на подобные недостатки, бытовые недорогие бензопилы отлично себя зарекомендовали при нечастом использовании на протяжении короткого времени, чтобы не перегревать двигатель. Оптимально, если пила будет работать не больше 40 минут, после чего повторное использование будет происходить только после полного остывания. Если пилить много и долго, то бытовая бензопила начинает глохнуть, а ее глушитель издает потрескивающий звук. Не стоит доводить инструмент до такого состояния, поскольку в подобном режиме его ресурс истощается в разы быстрее.

Полупрофессиональная пила

Обладает на порядок лучшим ресурсом и функциональностью. Это промежуточный вариант между совсем дешевым и качественным ассортиментом. Такие пилы можно использовать не только для распиловки, но и валки больших деревьев. Инструмент может работать часами без каких-либо ухудшений пильных качеств в результате перегрева. Фактически, моторесурс такого оборудования недостаточен для промышленного лесоповала, но избыточен для нечастого домашнего использования. Полупрофессиональная пила имеет мощность до 3 кВт, и оснащается шиной длиной до 40 см, поэтому может пилить даже толстые бревна.

Такие устройства имеют улучшенную антивибрационную систему, благодаря чему во время работы руки устают не так сильно. Конечно, полупрофессиональная пила не сравнится с инструментом более дорогого ценового сегмента, но вполне приемлема для выполнения большинства видов работ.

Профессиональные бензопилы

Самыми лучшими являются профессиональные бензопилы. Их моторесурс рассчитан на ежедневное использование на протяжении рабочей смены в 8 часов. Более дорогие инструменты именных брендов могут непрерывно эксплуатироваться на протяжении нескольких смен подряд. Такое оборудование отлично подойдет для лесозаготовительных предприятий. Его использование позволяет осуществлять пиление с раннего утра до поздней ночи без каких-либо негативных последствий для инструмента.

Профессиональная бензопила имеет мощность 3-6 кВт. Подобные инструменты оснащаются длинной шиной, позволяющей валить деревья с толстыми стволами. Такое оборудование избыточно мощное и обладает чрезмерно большим моторесуром, поэтому его нецелесообразно покупать для домашних нужд. Это вызвано тем, что окупаемость инструмента увеличится в несколько раз. Нужно учитывать, что чем мощнее мотор, тем больше горючего будет уходить на его заправку. Для пиления в промышленных масштабах профессиональные пилы самый удачный вариант, поскольку они за считанные секунды разрезают толстую древесину, даже если цепь затупилась.

Критерии выбора

Бензопила не дешевое оборудование, поэтому перед ее покупкой нужно убедиться, что выбранный инструмент будет отвечать тем запросам, которым он должен соответствовать. При выборе рекомендовано ориентироваться по следующим критериям:

  • Мощность мотора.
  • Вес.
  • Длина шины.
  • Эффективность антивибрационной системы.

Мощность главная характеристика, на которую необходимо обратить внимание. На рынке представлен обширный ассортимент данного инструмента с диапазоном мощности в пределах от 2 до 6 кВт. Чем этот показатель ниже, чем дешевле пила. Если брать избыточно сильный инструмент, его придется чаще заправлять, что нежелательно, учитывая тарифы на бензин и масло.

Для бытовых целей оптимально использовать пилу с мощностью мотора 2,5-3,5 кВт. Это позволит осуществлять пиление без остановки. Пила возьмет любые породы древесины, в том числе и твердый дуб или ясень. Более слабые пилы подойдут когда приходится работать только с хвойными сортами. Поскольку их древесина отличается мягкостью и пильная цепь проходит сквозь ствол как по маслу. При этом нужно понимать, что если инструмент имеет короткую шину, то и площадь сопротивления для двигателя будет минимальной, поэтому даже откровенно слабый мотор сможет без остановки пилить что угодно.

Бензопила тяжелый инструмент, особенно если осуществлять продолжительную работу. По мере усталости, ее масса будет становиться неподъемной, поэтому стоит обратить внимание на облегченные устройства. В пределах нормы вес от 3 до 5 кг. Профессиональные бензиновые пилы могут быть немного тяжелее, но этот недостаток компенсируется мощностью, поскольку для распиловки бревна будет уходить в разы меньше времени, что сократит нагрузку на руки. Как результат отпадет необходимость долго держать инструмент на весу.

Длина шины также важный критерий. Если применять бензопилу только для подпиливания веток на живых деревьях в саду, то чем короче гарнитура, тем лучше. В том же случае когда нужно пилить бревна диаметром 120 см, то потребуется применять шину длиной как минимум в 60 см, чтобы сделать срез по кругу.

Также важным критерием, по которому выбирается инструмент, является наличие эффективной антивибрационной системы. Дело в том, что во время пиления бензопила сильно вибрирует, и спустя несколько часов работы руки начинают трястись сами собой. Лучше всего отдать предпочтение бензопилам, у которых блок двигателя отделен от платформы корпуса, бензобака и ручек.

Похожие темы:
Бензопилы — устройство, виды, какую марку выбрать, уход

БензопилаБензопила – это хозяйственный бензиновый агрегат, который используется при работе с древесиной и другими материалами. Наличие качественной бензопилы позволяет ее владельцу спилить лишние сухие ветки, распилить бревна для обогрева дома и подготовить доски для дальнейшего ремонта или строительства, сэкономив, при этом, свое время и силы. Ниже изучим все о бензопилах: их устройство, классификацию и особенности выбора.

Устройство бензопилы – из чего состоит агрегат?

О том, как устроена бензопила, должен знать каждый владелец этого полезного в хозяйстве инструмента. Это поможет быстро отремонтировать агрегат, не прибегая к услугам специалистов.

В основу конструкции каждой бензопилы вложен двигатель внутреннего сгорания. В большинстве случаев бензиновые пилы оборудуются двухтактным мотором, гораздо реже в продаже встречается четырехтактная бензопила. В двухтактных моторах рабочий цикл происходит за 2 такта, а в четырехтактных – соответственно, за 4 такта.

устройство бензопилы

Двигатель бензопилы может быть 1- или 2-цилиндровым. Двухцилиндровая бензопила встречается в продаже гораздо реже, и сегодня, это скорее плод работы некоторых народных умельцев. Независимо от количества цилиндров и тактности мотора, для его работы в устройстве бензопилы предусмотрена свеча зажигания, специальная муфта и маховик – все эти запчасти фиксируются в конструкции посредством специальной муфты. При работе в паре с перечисленными элементами, мотор инструмента способен развивать до 13000 об./мин.

В конструкцию бензопилы входит центробежное сцепление, автоматически срабатывающие по мере возрастания и уменьшения количества оборотов. Если мотор инструмента развил небольшие обороты, детали, оборудованные специальными накладками, будут притягиваться к центральной части вала посредством пружин, не передавая вращение на барабан, связанный со звездой от пильной цепи. По мере возрастания количества оборотов центробежная сила начнет превосходить усилие пружин, из-за чего накладки элементов станут прижиматься к внешней части основания барабана, что приводит к его прокручиванию. В результате этого начнет вращаться звездочка пильной цепи, и сама цепь.

За обогащение и смешивание топливной смеси воздухом в устройстве бензопилы отвечает карбюратор и система очистки воздуха. Для запуска вала и начала работы бензопилы отвечает стартер, который приводится в действие посредством выдергивания шнура.

За распиливание древесины в штатной конструкции бензопилы предусмотрена шина и цепь. В зависимости от технических характеристики бензопил, для их работы используются разные виды цепей. Шины на инструментах отличаются между собой по длине – маломощные бытовые инструменты могут оборудоваться небольшой шиной, длиной примерно 25–30 см, в то время, как валочные бензопилы оснащаются шинами, длиной около 55–60 см и больше.

Ни одна бензопила не обходится без элементов управления. В штатной комплектации каждый садовый инструмент, оборудованный мотором, оснащается кнопкой включения, рычагом включения и выключения цепного тормоза, а также комбинированным переключателем положения дросселя.

Виды бензопил по сфере их применения

В зависимости от способностей и областей эксплуатации, все имеющиеся в продаже бензопилы делятся на 3 вида. Классификация инструментов выглядит следующим образом:

Бензиновая пила цепная
  • Любительские бензопилы – инструменты этого класса лучше всего подходят для домашнего пользования. Типичный представитель этой группы – компактная, довольно легкая, имеющая скромные технические характеристики бензопила, которая с успехом справляется с удалением небольших сучьев и веток, а также расчисткой кустарников. Продолжительность работы с таким инструментом должна составлять не более 1–2 часов в день. Мощность любительской бензопилы, как правило, не превышает 2,5 л. с. Бензиновая пила цепная любительского класса станет оптимальным вариантом для дома, или для дачи;
Пилы бензиновые цепные
  • Полупрофессиональные бензопилы – это своего рода универсальные инструменты, которые могут одинаково успешно применяться, как для сада, так для валки леса. Вместе с тем следует помнить, что эти бензопилы рассчитаны только на 3–4 часа ежедневной работы. В противном случае, владельцу придется часто выполнять ремонт инструмента. В большинстве случаев пилы бензиновые цепные любительского класса обладают мощностью в 2,5–4 л. с. и оборудуются шинами, длиной от 40 до 50 см;
Бензопила дисковая
  • Профессиональные бензопилы – к этому классу относятся мощные инструменты. Типичный профессиональный инструмент – это надежная бензопила, которая, по своим параметрам, превосходит агрегаты других классов. Мощность такого рода инструментов составляет от 4 л. с. и выше. В их конструкцию входят исключительно качественные элементы, способные долго выдерживать максимально сильные нагрузки. В категорию профессиональных инструментов также входит бензопила дисковая, которая, используется для работы по металлу или по бетону.

Как видим, инструменты каждого из перечисленных классов нашли свое применение при выполнении тех, или иных работ. Мини-бензопилы успешно справляются с несложными бытовыми задачами, однако сразу же ломаются при распиловке брусьев или спиливании деревьев. Модели классов выше – это лучшие помощники при выполнении более сложных бытовых задач, но покупать их только лишь для обрезки веток и удаления кустарников нецелесообразно.

Как выбрать бензопилу – советы начинающим


Выбор бензопилы – это большая ответственность, ведь именно от него зависит, насколько долго прослужит вам купленный инструмент. Перед тем, как выбрать агрегат, следует изучить ряд ее основных характеристик и конструктивных особенностей. Правильно выбрать бензопилу помогут такие факторы:
  • Мощность бензопилы – от этого фактора напрямую зависит способность инструмента решать те, или иные задачи. Для несложных бытовых работ подойдет любительская садовая бензопила, обладающая мощностью в 2–2,5 л. с. Одноручные агрегаты такого рода легко справляются с удалением сучьев и диких кустарников, а их небольшие габариты позволяют легко взобраться на дерево и спиливать небольшие ветки на высоте. Более мощные пилы нашли применение при распиловке крупных бревен, заготовке брусьев для строительства и валке деревьев, а различные приспособления для бензопилы высокой мощности дают возможность применять ее для обработки металла, бетона или камня;
  • Тип двигателя – львиную долю рынка занимают бензиновые пилы, однако кроме них в продаже можно встретить инструменты, оборудованные электрическим мотором. Любой электроприбор – это, в первую очередь, практически бесшумная бензопила. Однако на этом достоинства такого рода инструмента заканчиваются. Для работы электрических пил требуется длинный кабель, который существенно затрудняет работу агрегата на высоте и в мокрую погоду. Кроме того, электромоторы, на сегодняшний день, не обладают такой высокой мощностью, как пилы с бензиновыми двигателями. В связи с этим, лучше всего выбрать для работы классическую бензиновую пилу;
  • Габариты бензопилы – маленькая бензопила подойдет для применения на высоте – ее легко завести и расположить между ветками так, как это требуется для работы. Большая пила обладает более высокой мощностью, однако работать с ней на дереве или крыше крайне неудобно и проблематично;
  • Конструкция цепей, которые могут использоваться для работы с бензопилой – именно от этого фактора зависит эффективность инструмента при выполнении тех, или иных видов работ. Правильно определить самые хорошие варианты для покупки поможет маркировка цепей бензиновых пил;
  • Наличие дополнительных опций – практически каждая современная ручная бензопила оборудуются не только самыми необходимыми для работы деталями и механизмами, но и рядом дополнительных устройств и систем. Все они делают работу с агрегатом удобнее, однако не стоит забывать, что чем больше дополнительных опций, тем чаще потребуется покупать запасные части для бензопилы, и тем больше нужно менять расходные материалы для инструмента.

Изучив все перечисленные факторы и сравнив несколько выбранных моделей, вам будет гораздо проще подобрать наиболее подходящий для себя вариант.

Какую марку бензопилы выбрать?

Какую марку бензопилы выбрать?
На рынке бензопил есть свои лидеры, продукцию которых желают приобрести не только опытные, но и начинающие садовники. Эти марки бензопил известны своей надежностью и высочайшим качеством сборки. К наиболее известным производителям относится:
Немецкие бензопилы

  • Stihl – наш обзор бензопил следует начать именно с этого производителя. Родина данного бренда – Германия, однако некоторые модели выпускаются в Китае. Немецкие бензопилы сочетают в себе грамотно продуманную и сбалансированную конструкцию, а также способность выдерживать работу в наиболее тяжелых условиях. Благодаря этому бензопилы немецкой компании используются не только по назначению, но и как привод для изготовления домашних самоделок;
Модели бензопил
  • Husqvarna – модели этого бренда пользуются спросом благодаря своей универсальности и высокому рабочему ресурсу;
Китайские бензопилы
  • Champion – бензопилы, родиной которых является Китай. В наши дни модели китайского производства завоевывают популярность на европейском рынке благодаря невысокой стоимости, простоте конструкции и высокой производительности;
Бензопила американского производства
  • Patriot – бензопилы американского производства, которые активно используются, как начинающими садовниками, так и опытными вальщиками. Среди плюсов инструментов этого бренда выделяется надежность и скромный расход топлива;
Бензопилы белорусского производства
  • БелМаш – бензопилы белорусского производства, которые сочетают в себе высочайшую надежность, длительные сроки эксплуатации, простоту в обслуживании и ремонте своими руками;
Бензопила украинского производства
  • Днипро-М – инструменты украинского производства. Они комплектуются надежными металлическими запчастями, которым характерна повышенная износостойкость и устойчивость перед механическими повреждениями;
Бензопила японская
  • Hitachi – страной производителем этих бензопил является Япония. Каждая японская бензопила этого бренда отличается высокими техническими параметрами, комплектуется рядом дополнительных опций и показывает высокую производительность при работе;
Бензопила российского производства
  • Калибр – бензопилы российского производства, известные своими высокими рабочими показателями, простой и надежной конструкцией, а также невысокой стоимостью.

Все перечисленные марки бензопил пользуются повышенным спросом среди ценителей по-настоящему качественного оборудования, готового прослужить не один десяток лет.

Уход за бензопилой – советы начинающим и опытным садовникам

Аксессуары для бензопил

Чтобы сроки эксплуатации бензопилы возросли, ее владельцу потребуется строго придерживаться правил ухода за ней. Как правило, инструкция по эксплуатации содержит все важные рекомендации относительно обслуживания инструмента. В ней также содержится схема бензопилы, которая дает подробное описание устройства агрегата. Наличие такой схемы позволит вам быстро определить причины того, почему инструмент не запускается или глохнет. Как правило, обслуживание бензопилы сводиться к ряду следующих правил:

  • При хранении, работе и транспортировке инструмента используйте специальные аксессуары для бензопил – кейсы и защитные чехлы;
  • Регулярно промывайте воздушный фильтр от мусора и опилок. О том, где он находиться, подскажет руководство по эксплуатации бензопилы;
  • Обращайте внимание на цепь – при необходимости, заточите ее звенья;
  • Регулярно очищайте свечу зажигания от нагара и свежих следов масла.
  • Следите за оборотами бензопилы – при падении мощности выполняйте регулировку ее карбюратора.


Придерживаясь всех этих правил, вы значительно сократите количество поломок бензопилы, и защитите основные ее элементы от преждевременного износа.
Как пользоваться бензопилой — устройство и принцип работы

Бензопила, как любой другой бензиновый агрегат, требует определенных знаний и навыков в эксплуатации. Их наличие в арсенале владельца садового инструмента поможет избежать травм и выполнить предстоящую работу в разы быстрее.

Устройство и принцип работы бензопилы

Устройство и принцип работы бензопилы

В конструкцию каждой бензопилы, независимо от модели и ее назначения, обязательно входит несколько основных механизмов и вспомогательных деталей. В основу бензопилы вложен 2-тактный мотор, функция которого заключается в запуске агрегата и поддержании его работы. Цепь – это пильный элемент бензопилы, который приводиться в действие посредством центробежного сцепления. Для комфортной эксплуатации каждый садовый инструмент оснащен рукоятками. В устройство также входит масляный насос, который, в зависимости от модели, может быть регулируемым. Для заправки топливной смесью и маслом в конструкции бензопилы предусмотрены 2 отдельных бака.

Более дорогостоящие модели бензопил могут оборудоваться дополнительными механизмами, облегчающими работу с агрегатом. Из их числа чаще всего встречается уловитель цепи, зубчатый упор и система амортизаторов для подавления вибрации от силового агрегата.

Суть работы бензопилы заключается в следующем: при резком вытягивании шнура стартера в карбюратор подается топливная смесь, которая воспламеняется искрой, образованной системой зажигания. Во время этого запускается двигатель бензопилы, за счет чего в действие приводится цепная одноступенчатая передача, играющая роль своеобразного редуктора. При нажатии на курок газа количество оборотов мотора увеличивается, что заставляет цепь на шине вращаться быстрее.

Подготовка к работе с бензопилой

Как правильно работать бензопилой?

Прежде, чем изучить, как правильно работать бензопилой, крайне важно внимательно ознакомиться с атрибутами личной защиты. Охрана труда очень важна при работе с бензиновым инструментом, так как позволяет избежать травм у оператора. Для работы с бензопилой следует приобрести защитную экипировку. Владельцу бензопилы обязательно потребуется:

  • Защитить голову и лицо – для этого следует надевать маску и шлем. В том случае, если работа проводиться с мощным профессиональным инструментом, то оператору понадобится приобрести защитные наушники;
  • Предотвратить повреждение тела и рук при работе с бензопилой – для этого нужно пользоваться перчатками и костюмом из плотной ткани;
  • Защитить ноги – в этих целях следует обувать высокие плотные ботинки.

Имея в распоряжении средства личной защиты, оператор будет чувствовать себя гораздо увереннее, и быстрее освоит тонкости работы с бензопилой.

Как пользоваться бензопилой – особенности и рекомендации


О том, как правильно пользоваться бензопилой, лучше всего подскажет инструкция по ее эксплуатации. В ней вы найдете порядок действий, которого следует придерживаться при заправке, обкатке и непосредственно применению бензопилы.

Помимо информации, указанной в руководстве по применению бензинового инструмента, также нужно ознакомиться с рядом правил, которые должны соблюдать не только новички, но и опытные садовники. Итак, работая с бензопилой, необходимо:

  • Работая с бензопилой, крепко удерживать агрегат за его рукоятки всеми пальцами рук. Лучше всего, чтобы большой палец левой руки располагался под передней рукояткой инструмента. Обе ваши руки должны находиться на максимально близком от корпуса расстоянии – так вы почувствуете усталость гораздо позже;
  • Старайтесь удерживать равновесие при работе с бензопилой;
  • Работая с бензопилой, обязательно широко расставляйте ноги и не забывайте сгибать их в области колен. При этом ваша спина должна находиться в ровном положении;
  • Если вы закончили работать с бензопилой на одном участке, и вам нужно перейти в другое место, то перед этим обязательно заглушите двигатель агрегата и переведите рычаг цепного тормоза во включенное положение. Если расстояние, которое нужно пройти, достаточно большое, то лучше всего надеть на шину защитный чехол или поместить бензопилу в специальный кейс.

Имея в своем арсенале все перечисленные знания, вы сможете быстро освоить инструмент и в дальнейшем получать удовольствие от его эксплуатации.

Советы по безопасной валке деревьев

Работа с бензопилой

Особого внимания заслуживает работа бензопилой в лесу, где подавляющее большинство деревьев обладают внушительными размерами и весом. Чтобы не допустить типичных ошибок начинающих вальщиков, работая с бензопилой, обязательно придерживайтесь следующих советов:

  • Непосредственно перед работой бензопилой определите направление валки дерева. Для этого следует учесть направление ветра, рельеф местности и наличие изгибов ствола;
  • Очистите почву вокруг деревьев от кустов и посторонних предметов – это нужно для того, чтобы вовремя уйти с опасной зоны;
  • Обязательно отойдите на безопасное расстояние, как только увидите, что дерево начало падать. Безопасной считается дистанция, которая будет равна двойной длине дерева;
  • Если при работе с бензопилой шина с цепью застряла внутри ствола – не пытайтесь силой вырвать ее при включенном моторе. Заглушите мотор агрегата, упритесь плечом в стол и попытайтесь аккуратно вытащить пильную гарнитуру.

Обязательно соблюдайте эти простые правила, чтобы при работе с бензопилой уберечь себя и других людей от возможных травм при валке деревьев в лесу.

Устройство бензопилы подробная схема

1 Цилиндр Камера сгорания смеси
2 Поршень и кольца Создает давление в цилиндре
3 Коленвал с шатуном Передает энергию: взрыва и работы стартера
4 Катушка зажигания Создает импульс на свечку зажигания
5 Карбюратор Создает смесь топлива с воздухом
6 Ручка стартера Рукоятка стартера
7 Веревка стартера Вращает барабан стартера(храповик)
8 Храповик стартера Вращает маховик и коленвал
9 Звездочка цепи (чашка сцепления) Вращает цепь
10 Крышка стартера Корпус стартера
11 Пружина стартера Возвращает веревку стартера в исходное положение
12 Сцепление Центробежное. При больших оборотах, разъезжаясь, цепляет звездочку, что не дает вращаться цепи на холостых оборотах
13 Корпус Корпус пилы
14 Шина цепи Определяет размер цепи и ровность пропила
15 Цепь Пилящий элемент
16 Бензобак Топливный бак
17 Масляный бак Бак для смазки цепи
18 Моховик (магнето) Соединен с коленвалом шпоночным пазом, при прохождении магнита маховика под катушкой зажигания - создается импульс на свечу
19 Глушитель Снижает звук работы пилы
20 Ручка Ручка пилы
21 Свеча зажигания Создает искру из импульса катушки зажигания
22 Ручка тормоза пилы Активирует тормоз цепи
23 Топливный фильтр Находится в баке, очищает поступающий бензин
24 Воздушный фильтр Предотвращает попадание пыли и грязи в камеру сгорания и карбюратор
25 Масляный насос Подает смазку на цепь
26 Червяк маслонасоса Вращает шестерню маслонасоса
27 Шланги (бензин и смазка цепи) Подача масла на маслонасос и смеси(бензин, масло)
28 Корпус подкачки топлива Прямой впрыск в камеру сгорания
29 Мембрана подкачки топлива Если в бензопиле предусмотрена подкачка, необходимо перед запуском накачать бензин
30 Звездочка шины Обеспечивает ход цепи
31 Проставка карбюратора Соединяет карбюратор с цилиндром
32 Трос газа Соединяет курок газа с заслонкой карбюратора
33 Выключатель пилы Соединяет провод клемы катушки зажигания с массой, другими словами глушит пилу.

Устройство бензопилы

Бензопила – одно из многих видов устройств, работающих при помощи двигателя внутреннего сгорания. Устройство бензопилы достаточно простое, что обеспечивает ее надежность и долговечность. Вместо редуктора здесь цепная передача с 1 ступенью, которая приводится в действие одноцилиндровым бензиновым двигателем. Эти элементы составляют основу бензопилы, но кроме них, в конструкции содержится множество комплектующих, без которых функционирование пилы невозможно.

Регулировка положения поплавка карбюратора

Рисунок 1. Регулировка положения поплавка карбюратора.

Описание элементов бензопилы

В бензопилах, как правило, используются двухтактные двигатели. Они работают в сочетании с муфтой, маховиком, системой зажигания и втулкой для фиксации конструкции. Топливо постоянно промывает картер, поэтому смазочное вещество добавляется непосредственно в бензин, исходя из соотношения 1:20 – 1:50. В дорогостоящих современных моделях используются масляные бочки, которые смешивают вещества автоматически. Частота работы двигателя может достигать 13 тысяч оборотов за минуту, поэтому масло, применяемое в бензопилах, должно отвечать жестким требованиям. В противном случае смазка будет не препятствовать изнашиванию, а способствовать ему.

Сцепление в бензопиле центробежное и срабатывает автоматически при достижении необходимых оборотов двигателя. До этого момента элементы с фрикционными накладками притягиваются к центру вала пружинками, что препятствует передаче вращения на барабан. Муфты центробежного типа имеют весомое преимущество перед другими: если цепочка застрянет, сцепление пилы проскользнет. Это препятствует накоплению напряжения в двигателе и устройствах, передающих момент от двигателя к цепочке.

Система зажигания и карбюратор

Топливная система бензопилы

Рисунок 2. Топливная система бензопилы.

На смену контактному зажиганию, используемому в ранних бензиновых приспособлениях, пришло электронное. Таким образом, пользователи современных бензопил избавлены от необходимости регулировки межконтактного промежутка и регулярной очистки контактов. Основными элементами зажигательной системы являются:

  • модуль зажигания с электрической схемой;
  • свеча зажигания;
  • маховик с магнитами;
  • кабель высокого напряжения.

Маховик при вращении создает электромагнитное поле, которое посредством электрической схемы превращается в электрические сигналы. Они поступают на свечу и вызывают искру между контактами, что приводит к воспламенению топливно-воздушной смеси.

Качественная и долговечная работа двигателя невозможна без карбюратора. Основное предназначение агрегата – подготовка топливно-воздушной смеси для легкого запуска и стабильного функционирования бензиновой пилы. Устройство карбюратора бензопилы показано на рис. 1.

Где нижняя стрелка – привод воздушной заслонки, верхняя – шланг подачи топлива.

Дроссельная заслонка необходима для регулировки содержания воздуха в смеси. Тонкая настройка оборотов двигателя осуществляется путем изменения натяжения нескольких винтов. Для того чтобы карбюратор не засорялся, необходимо очистить воздух, который в него поступает. Для этой задачи сверху агрегата монтируется фильтр воздуха.

Системы подачи топлива и очистки воздуха

Устройство зубьев цепи

Рисунок 3. Устройство зубьев цепи.

Простейшая бензопила содержит бак объемом около 500 мл, топливный фильтр (1) и шланг для подачи бензина в карбюратор (рис. 2).

Когда бензин расходуется, топливный бак заполняется воздухом, и в нем образуется зона отрицательного давления, что делает поступление топлива в карбюратор невозможным. Во избежание этого на крышку отверстия для заливки топлива устанавливается сапун. Если он будет загрязнен пылью или грязью, бензопила заглохнет.

Чтобы сделать запуск механизма быстрым и легким, некоторые модели оснащаются ручным насосом. В таком случае этап заполнения карбюратора топливом происходит заранее, что способствует ускорению запуска двигателя и уменьшению нагрузки на него.

Для создания воздушно-топливной смеси должен использоваться очищенный воздух, так как вредные примеси могут нарушать работу двигателя. Для устранения этих примесей используются фильтры тонкой и предварительной очистки.

Предварительные фильтры, как правило, состоят из сетчатой мембраны и системы, препятствующей попаданию снега. Последняя устанавливается только при минусовой температуре, так как ее установка ухудшает поступление воздуха в карбюратор, вследствие чего мощность бензопилы падает.

Фильтры тонкой очистки изготавливаются из капроновой сетки, диффузионного поролона и аналогичных материалов.

Цепь и механизм ее подачи

Виды зубьев

Рисунок 4. Виды зубьев.

Цепь бензопилы выглядит следующим образом: рис. 3.

Она состоит из режущих и ведущих звеньев, а также соединительных элементов. Все эти части скрепляются заклепками. Режущие звенья – наиболее технологичные и ответственные звенья цепи, поскольку они подвержены интенсивному абразивному изнашиванию. Чтобы поверхность звеньев не разрушалась, твердость материала верхней грани зуба должна значительно превышать показатель дерева.

У различных моделей бензиновых пил может быть разная форма звеньев. Наиболее распространенными являются чипперная (а) и чизельная (б) формы (рис. 4).

Как правило, в бензопилах используются цепи поперечного пиления, зубья которых затачиваются под углом 30°. Еще один важный параметр сети – ее шаг. Чем больше этот показатель, тем более высокой становится производительность цепи. При небольшом шаге необходимо устанавливать большое количество зубьев, что имеет и положительный эффект в виде снижения вибрации и повышении чистоты реза.

Цепь направляется шиной бензопилы, в передней части которой находится ведомая звездочка. Конструкция шин отличается в зависимости от предназначения, но существуют и универсальные изделия для бытового применения.

Для снижения износа бензопилы применяется система смазки, которая непрерывно подает масло. Каждая современная бензопила оснащена автоматическим механизмом смазки, который выключается при прекращении работы двигателя.

Тормоз цепи бензопилы

Даже легкого прикосновения открытого режущего элемента будет достаточно для получения серьезной травмы. Именно поэтому в целях безопасности каждая цепочка оснащается тормозом для того, чтобы быстро остановить механизм в случае обратного удара.

Тормозные элементы классифицируются по способу запуска:

  1. Контактный. Происходит после нажатия упора тормоза, которое происходит при отбросе пилы.
  2. Инерционный. Реагирует на инерцию, воздействующую на тормозную систему.

Второй способ запуска срабатывает значительно быстрее, поэтому лучше выбирать пилы именно с инерционным запуском тормозного элемента.

При подготовке бензоинструмента необходимо в обязательном порядке проверить работу тормоза цепи.

Если он не работает, инструмент считается неисправным, и не может быть использован ни при каких обстоятельствах.

Моя бензопила не запускается | Полное руководство по запуску бензопилы
Что делать, если бензопила не запустится ...

Бензопила не запустится, и что теперь?

Бензопила может быть очень полезным инструментом как для домовладельцев, так и для профессионалов, пока она не перестанет работать! Когда ваша бензопила не запустится, это может привести к неудаче с вашим проектом и даже может привести к финансовым затруднениям в связи с ремонтом. В этом руководстве по началу работы с бензопилой вы узнаете общие проблемы, которые могут возникнуть с бензопилами, а также возможные решения.

Для многих пользователей, когда бензопила перестает работать, это признак того, что пришло время бросить ее и просто рискнуть получить новую. Возможно, срок гарантии истек, и некоторые владельцы часто считают, что стоит купить новый, а не платить за ремонт. Тем не менее, существуют простые решения, которые вы можете сделать сами, которые могут снова запустить вашу бензопилу с минимальными затратами и без дополнительных затрат, предоставляя вам еще несколько лет использования.


Бензопила: типичные проблемы при запуске

Воздушный фильтр / искрогаситель

Вы не можете сжигать без кислорода.Проверьте, не засорен ли ваш воздушный фильтр. Если да, почистите его. Заменить, если он изношен.
Ваш искрогаситель засорен? Если да, почисти. Заменить, если сломан.

Свеча зажигания Проблемы

Проверьте свечу зажигания. Это искра? Проверьте, удерживая резиновый чехол свечи зажигания и заземляя другой конец на металл двигателя. (видео ниже)
Если у вас нет свечи, почистите или замените свечу зажигания.

ВИДЕО | Как проверить наличие искры. Безопасно

Проблемы со сжатием

Возможно, возникла проблема со сжатием.
Положите бензопилу на землю и медленно поднимите ее стартовым тросом. Если у вас хорошее сжатие, это будет легко. Если веревка начинает вытягиваться при движении вверх, у вас низкое сжатие.
Возможные причины: уплотнения коленчатых валов, утечка воздуха, поршень или поршневые кольца.

Проблемы с топливом

Ваша бензопила некоторое время сидела? Ваше топливо может быть плохим. Заменить правильной топливной смесью.
Если вы уверены, что топливо в порядке, проверьте топливопровод на наличие трещин или видимых утечек.
Далее проверьте топливный фильтр. Это заблокировано? Если да, используйте очиститель топлива.
Если топливный фильтр поврежден, замените его.


Видео | Что нужно проверить, когда ваша бензопила не запустится


Основы механики бензопилы

Чтобы понять, что может привести к тому, что бензопила не запускается, полезно иметь базовые представления о механике, которая иди внутрь.Модели бензопил будут отличаться от одной к другой, и, хотя они часто имеют различные характеристики и типы от бензина до электричества, все они работают по сходной концепции.

Неважно, какой у вас тип бензопилы, во всех них есть одна общая черта - они работают на двигателе. Все они также состоят из лезвия из заостренного стального сплава, который встроен в цепь (отсюда и название - бензопила). Внутри мотора находятся зубчатые колеса, которые вращают цепь, что позволяет ему двигаться вдоль направляющей шины, когда вы проезжаете через ветки деревьев и пиломатериалы.Поршень в двигателе движется внутрь и наружу из цилиндра и толкает шатун, что приводит к тому, что соединенные зубчатые колеса поворачивают коленчатый вал, заставляя цепь пилы вращаться вдоль направляющей шины.

Цилиндр в двигателе бензопилы работает аналогично цилиндру в автомобиле; топливо из бензобака пилы смешивается с воздухом через карбюратор, где оно проходит через этот цилиндр и зажигается свечой зажигания. Затем он горит, высвобождая энергию, толкая поршень взад-вперед.

Понимание того, как работает ваша бензопила, может дать представление о том, в чем может заключаться проблема, когда она перестает работать. Есть несколько вещей, которые со временем могут пойти не так, даже в моделях самого высокого качества, но знание того, что нужно искать, даст вам представление о том, что вы можете починить самостоятельно, или вам понадобится профессионал, на которого стоит обратить внимание.


Запуск вашей бензопилы

Прежде всего, вы должны убедиться, что вы действительно запускаете бензопилу правильно. Для новичков, которые не имели или почти не имели опыта использования одного из этих электроинструментов, отсутствие знаний о том, как правильно запустить бензопилу, может привести к серьезным проблемам.

Видео | Как запустить бензопилу Husqvarna

Шаг 1: Положите ее на ровную поверхность

Первое, что вы хотите сделать, это обязательно разместить бензопилу на плоской поверхности, например на земле. Снимите крышку бара, если вы этого еще не сделали.

Шаг 2: Активировать тормоз цепи

Следующее, что вы хотите сделать, это активировать тормоз цепи, находящийся на верхней рукоятке, нажав на него вперед. Это предотвращает вращение цепи на шине в качестве меры безопасности.

Шаг 3. Включение декомпрессии Smart Start

В некоторых моделях имеется управление декомпрессией (в некоторых моделях называемое Smart Start), которое помогает при запуске бензопилы. Если вы используете модель, оснащенную этой функцией, например, бензопилу Husqvarna, вставьте декомпрессионный клапан.

Шаг 4: Нажмите топливный насос

Еще одна дополнительная функция, которой оснащены некоторые модели, - это топливный насос или заливная лампа. Нажмите кнопку несколько раз, пока вы не сможете увидеть топливо для более легкого запуска с меньшим количеством нажатий для запуска машины.

Шаг 5. Потяните трос стартера

Удерживая бензопилу на плоской поверхности, положите правую ногу на заднюю рукоятку пилы, крепко удерживая верхнюю рукоятку левой рукой. Убедитесь, что режущее оборудование не соприкасается с землей, прежде чем начинать тянуть стартер. Используйте плавные, быстрые движения, чтобы потянуть стартер.

Шаг 6: Нажмите дроссель наполовину

Нажмите дроссель наполовину и потяните трос, пока пила не заработает.Когда двигатель включается, вы можете ускорить его, чтобы двигатель работал. Возможно, вам придется переместить главный рычаг, чтобы открыть воздушную заслонку, если двигатель запускается, а затем сразу же умирает. Когда вы успешно запустили бензопилу и запустили ее, еще раз нажмите кнопку дроссельной заслонки, чтобы сбросить основной контроль до его обычной настройки.

Вот некоторые вещи, на которые стоит обратить внимание, которые могут вызвать проблемы при запуске:

  • Холодная погода - когда двигатель холодный или из-за холодной погоды или не работает несколько часов, он может сделать стартапы сложнее.Это одна из распространенных причин, по которой бензопила не запускается в более прохладном климате. Если это так, найдите дроссель и вытащите его как можно больше.
  • Удерживая дроссель слишком долго - при запуске бензопилы вы кратко нажмете на дроссель один раз, чтобы достичь скорости холостого хода. Иногда бензопила разбрызгивается сразу после ее запуска, что может помочь впрыскивать больше топлива в двигатель, кратко нажав на педаль газа несколько раз. Если дроссель удерживается слишком долго, он остановит двигатель.
  • Упрямый стартер - в некоторых моделях стартерам потребуется больше усилий для его запуска, чем в других. У большего двигателя бензопилы будет большее натяжение шнура стартера, что потребует больших усилий. Сделайте несколько попыток потянуть стартер, прежде чем предположить, что что-то не так с пилой. По этой причине бензопилы Stihl оснащены системой Easy2Start, которая снижает натяжение шнура.

Устранение неисправностей | Запуск бензопилы

Вы убедились, что все сделали правильно, но бензопила не запустится независимо от того, сколько раз вы нажмете стартер.Есть несколько возможных причин, которые вы можете легко проверить и устранить самостоятельно. Иногда все, что вам нужно, это заменить необходимые детали, которые могут быть сломаны или работать неправильно. Они могут быть приобретены производителем, в Интернете или даже в магазинах бытовой техники, как правило, за долю от стоимости, которую вам обойдется механику. Вот некоторые общие области, которые необходимо проверить, и которые могут привести к тому, что бензопила не запустится:

Свечи зажигания

Прежде всего следует проверить, не зажигает ли свеча зажигания свечу зажигания.Искра отвечает за начало сгорания в цилиндре, где воспламеняется топливовоздушная смесь. В большинстве бензопил очень часто коррозия свечи зажигания происходит в результате износа. Чтобы проверить, что свеча испускает искру, сначала удалите ее, затем используйте проволочную вилку, чтобы установить контакт с металлической частью двигателя, и проследите, чтобы электроды генерировали искру. Если это не так, вы можете просто очистить его с помощью стальной щетки, чтобы аккуратно удалить коррозию. Если после чистки он по-прежнему не загорается, вы можете заменить его новой свечой зажигания.

Катушка зажигания

Неисправная катушка зажигания также может быть причиной, когда двигатель не запускается. Это то, что посылает напряжение на свечу зажигания во время работы бензопилы, поэтому, если вы проверили свечи зажигания и попытались почистить и / или заменить их новой, но проблемы при запуске остались, возможно, виновата катушка зажигания. Используйте тестер катушки зажигания, чтобы определить, неисправен ли он. Если это так, вам нужно будет заменить его.

Ручной стартер

Сборочный стартер состоит из нескольких элементов, которые запускают двигатель при запуске бензопилы, таких как шкив стартера и пружина перемотки.Есть несколько проблем, которые могут возникнуть с каждым из этих элементов, которые могут препятствовать запуску вашей бензопилы.

Пружина перемотки в основном наматывается на стартовый трос, как только он натянут и выпущен на возвратный шкив стартера. Если пружина перемотки не работает должным образом, трос стартера не может откатиться на шкив, что делает запуск бензопилы очень трудным или даже невозможным. Вы можете купить сменные пружины перемотки для вашей бензопилы или получить новую сборку стартера отдачи, которая может быть проще.

Проверка топливного бака

Проверка бака на предмет его пустоты - это, вероятно, одна из первых вещей, которую делают многие люди, когда бензопила не работает. Один из факторов, который вы, вероятно, не учли, почему ваша бензопила не запускается - это следствие плохого топлива в баке. Компоненты бензина со временем могут испаряться, поэтому после хранения вашей пилы в течение нескольких недель в гараже химическое разрушение топлива в баке может не воспламенить двигатель бензопилы.

В этом случае рекомендуется слить воду из бака и использовать свежее топливо. Также следует проверить топливную смесь, так как разные типы двигателей используют разные топливные смеси. Например, большинство двухтактных двигателей работают с использованием смеси масла и бензина в баке для обеспечения адекватной смазки. Избегайте использования моторного или автомобильного масла или любого газа, смешанного с метанолом или этанолом, поскольку это может повредить двигатель, если он станет кислым после того, как его оставят в баке на некоторое время. Не существует единого общего соотношения для всех бензопил, поэтому обязательно ознакомьтесь с руководством пользователя по спецификациям соотношения нефти и газа для вашей модели.

A Затопленный двигатель

На одном из этапов запуска бензопилы вы, возможно, нажали лампочку для заливки топлива или топливный насос, чтобы легко его запустить. Однако перебор может привести к затоплению двигателя и не запускать его. Если вы чувствуете запах бензопилы при ее запуске, это может указывать на то, что двигатель залит. Другой способ узнать, когда в вашем двигателе слишком много топлива, - снять свечу зажигания и проверить ее на наличие влаги.Чтобы решить эту проблему, откройте отверстие для свечи зажигания так, чтобы оно было направлено в сторону от вас, чтобы слить все топливо в баке. Отключите воздушную заслонку, нажав на элемент управления, затем потяните шнур стартера 6-8 раз, когда вы нажимаете на элемент управления дроссельной заслонкой. Высушите свечу зажигания и установите ее на место.

Засорен карбюратор

Если вы оставите топливо в баке слишком долго, он забьет карбюратор. По мере испарения легких элементов топлива густое вещество останется, что приведет к засорению.Решение состоит в том, чтобы тщательно очистить карбюратор с помощью очистителя карбюратора, а затем заменить его после удаления остатков. На бензопиле могут быть какие-то густые и липкие вещества, так что вы должны чистить их и во время работы. Убедитесь, что дроссельная заслонка карбюратора закрыта лентой во время чистки бензопилы. Если очистка не помогает, возможно, стоит подумать о замене всего карбюратора.

Грязные воздушные фильтры

Ваша бензопила не запускается также из-за грязных воздушных фильтров.Засоренные и загрязненные воздушные фильтры поглощают больше газа, чем воздуха, подобно тому, когда дроссель включен. Работа пилы с засоренными воздушными фильтрами увеличивает количество отложений углерода, так как двигатель вырабатывает много несгоревшего топлива. Наращивание углерода также может быть вызвано постоянным холостым ходом двигателя. Рекомендуется регулярно пробивать пилу, особенно для небольших моделей. После использования бензопилы в течение более 5 часов, вы должны снять воздушный фильтр и очистить его с мылом и водой, прежде чем положить его обратно.

, когда ваша бензопила не работает

Другие проблемы с устранением неисправностей, с которыми могут столкнуться многие владельцы бензопил, - это когда бензопила запускается, но что-то идет не так; он может остановиться, прекратить работу, цепь не будет разорвана, или цепь не будет работать . Вот некоторые дополнительные вещи, которые нужно проверить и попробовать, если у вас возникли следующие проблемы:

Проверка на наличие засоренного искрового разрядника

Внутри двигателя бензопилы находится небольшой экран, который служит для предотвращения искр, выделяемых двигателем.Это искрогаситель и обычно изготавливается из стеклопластика. Он может забиться от сажи со временем после многих использований, что может привести к остановке бензопилы, когда она запускается или начинает работать приблизительно. Это простое исправление, которое вы можете сделать, просто сняв искрогаситель и используя проволочную щетку, чтобы очистить его. Если это не помогает, то вам, возможно, придется просто заменить его новым. Искрогаситель следует заменить через 25 часов использования.

Осмотрите колодки сцепления на предмет износа

Если двигатель запускается, но цепь не включается, это может быть следствием износа колодок сцепления.Когда они изнашиваются от использования, они не включаются в барабан сцепления, который позволяет цепи вращаться. Другая возможная причина, по которой цепь не вращается, это если рычаг остановки не активирован. Сначала убедитесь, что он отключен, чтобы убедиться, что причина не в этом. Если износились колодки сцепления, необходимо заменить узел сцепления.


Техническое обслуживание бензопилы

Как и любой другой электроинструмент, бензопила состоит из множества движущихся частей внутри двигателя.Большинство людей склонны игнорировать техническое обслуживание и уход, полагая, что машины хорошего качества созданы для эффективной работы. Со временем использование вашей бензопилы приведет к износу деталей, которые следует регулярно проверять.

Очистка и надлежащее обслуживание необходимых участков может быть эффективной профилактической мерой для некоторых распространенных проблем, из-за которых бензопила не запускается. Вы будете гораздо дольше использовать свои электроинструменты, если о них позаботятся. Вот несколько советов по поддержанию вашей бензопилы в хорошем состоянии:

  • Выполните необходимые регулировки, чтобы затянуть гайки и натяжение цепи
  • Очистите и удалите все необходимые детали из мусора, опилок и т. Д.
  • Проверьте остроту лезвия цепи.
  • Убедитесь, что все движущиеся части, такие как шестерни и цепь, надлежащим образом смазаны.

Видео | Советы по уходу за бензопилой

Осмотр, очистка и замена засоренных фильтров

В бензопиле есть много разных фильтров, которые со временем могут забиться и их необходимо будет почистить или заменить, включая воздушные фильтры, топливный фильтр и пену фильтр. Любое засорение может вызвать проблемы при запуске, поэтому обязательно осмотрите все фильтры и замените их при необходимости.

Топливный фильтр - Топливо, оставленное в баке на некоторое время, может засорить топливный фильтр, а также карбюратор. Вам нужно будет слить старое топливо и заменить топливный фильтр на новый. Если ваша бензопила будет храниться в течение определенного периода времени, слив старого топлива, оставшегося в баке, или добавление стабилизатора топлива поможет избежать этого.

Уход за цепью и тормозом цепи

Чтобы ваша бензопила работала эффективно с увеличенным сроком службы, очень важно, чтобы вы позаботились о тормозе цепи, а также о цепи.Основные советы по обслуживанию вашей цепи включают заточку, смазку и регулировку натяжения. При работе с пилой легко определить, когда нужно заточить цепь или когда она повреждена и нуждается в замене. Тупая цепь не будет разрезана эффективно и может быть опасной.

Цепь и стержень бензопилы требуют частой смазки, чтобы работать плавно и обеспечивать эффективную резку при прохождении через дерево и древесину. Рекомендуется использовать только безвредные для окружающей среды смазочные материалы, содержащие не растекающуюся добавку.Смазка, используемая с бензопилами, должна быть определенной консистенции, способной предотвращать прилипание древесного сока или мусора, но при этом способной цепляться за цепь. Вот почему моторное масло не является достаточным источником в качестве масла для бензопилы. Poulan и Stihl производят собственные масла для шин и цепей, специально разработанные для использования с их бензопилами для обеспечения оптимальной производительности.

Обязательно обратитесь к руководству, прилагаемому к вашей модели бензопилы. Руководство содержит дополнительную информацию о различных деталях, требующих регулярного обслуживания, а также важные технические характеристики для обслуживания машины.


Советы по безопасности своими руками

Когда бензопила не запустится, есть несколько шагов по устранению неполадок и ремонту, которые вы можете легко попробовать, прежде чем обратиться за помощью к профессионалу. Тем не менее, вы всегда должны проявлять особую осторожность при выполнении любого из этих шагов по устранению неполадок или технического обслуживания вашего аппарата. Всегда убедитесь, что вы крепко держитесь за рукоятку бензопилы, на случай, если она внезапно начнет проверяться.

Самый важный совет по безопасности при ремонте или обслуживании вашей бензопилы или любого другого силового оборудования состоит в том, чтобы отсоединить свечу зажигания и кабели аккумуляторной батареи, чтобы двигатель не запустился неожиданно.Вы должны также носить защитные перчатки и очки, чтобы защитить вас.

.
11 лучших обзоров карманных бензопил 2020 (добавление новых бензопил 2020)

Карманная бензопила - это портативная бензопила, которая в основном используется для выживания. Карманная пила состоит из цепной пилы с ручками из канатов, которые вы тянете с каждой стороны, чтобы разрезать. Вы можете обернуть цепи вокруг куска дерева и разрезать, потянув обе стороны обеими руками. Вы могли бы попросить друга помочь тоже. Твой друг потянет за одну сторону, а ты за другую. Карманные бензопилы могут быть очень полезны для людей, которые любят походы.Лучшая карманная бензопила должна уметь резать довольно большие куски дерева. Конечно, кому-то понадобится энергия, чтобы это произошло.

На рынке представлено много типов карманных бензопил. Получение лучшего среди множества типов может оказаться сложной задачей. Многие люди не знают, что искать в большой карманной бензопиле, особенно если они никогда не использовали ее раньше. Вам может быть интересно, какая лучшая карманная бензопила. Мы не торопились, чтобы исследовать различные карманные бензопилы на рынке.Мы собрали лучшие обзоры карманных бензопил. В обзоре будут освещены соответствующие особенности карманных бензопил, а также их плюсы и минусы. Цель обзора - убедиться, что вы получите лучшую карманную бензопилу за те деньги, которые у вас есть. Возьмите с собой и давайте вам лучшую карманную бензопилу для выживания.

Лучшая карманная бензопила 2020 (Новые карманные пилы 2020 года)

Arborist Kit от PockeTech: 48-дюймовая длинная ручная цепная пила для высоких конечностей - лезвия на обеих сторонах, чтобы не зависеть от того, как они приземляются - модернизировано на 50% больше лезвий, режущих в обоих направлениях и на обеих сторонах

Бензопила PockeTech - это 48-дюймовая ручная бензопила с лезвиями на обоих концах.Неважно, как он приземлится, он все равно будет отрезан, когда вы начнете тянуть. Это отличная бензопила для резки веток или других предметов, находящихся на расстоянии.

PockeTech High Limb Hand Chain Saw Особенности

  • Меры цепи 48 дюймов
  • Отрезает конечности высотой 25 дюймов.
  • Поставляется с точилкой и канатами

Плюсы

  • бензопила имеет прочную и долговечную конструкцию
  • имеет острые и прочные лезвия
  • Поставляется с чехлом для метания и дополнительными ручками

Минусы

  • бензопила может использовать канаты лучшего качества

Мнение

Бензопила PockeTech - отличная карманная бензопила.Это отличный вариант для вашего следующего похода. Карманная бензопила очень функциональна, хотя веревки немного разочаровывают. Вы можете заменить их на лучшие. Это одна из лучших карманных бензопил на рынке.

Проверить последнюю цену

SUMPRI карманная цепная пила для выживания -36-дюймовая длинная цепь и бесплатный стартовый комплект для огня -компактная ручная пила для деревьев - складная ручная пила для кемпинга, охотничий аварийный комплект -упаковка для гаджета

Карманная бензопила SUMPRI поставляется в виде 36-дюймовой бензопилы и комплекта Firestarter.Это полный пакет для тех, кто хочет разжечь огонь в джунглях. Цепочка поможет вам резать дрова, а Огненный стартер их зажжет.

SUMPRI Pocket Chainsaw Особенности

  • Он оснащен 36-дюймовой двунаправленной самоочищающейся пилой
  • Поставляется с всепогодным пожарным стартером
  • Цепь бензопилы изготовлена ​​из термообработанной стали

Плюсы

  • бензопила прочная и долговечная
  • Firestarter очень удобен
  • Двунаправленная цепная пила облегчает резку

Минусы

  • Ручка ремешка слишком мала для человека с большими руками

Мнение

Карманная бензопила SUMPRI - одна из лучших в нашем обзоре.Это очень практично и функционально, и это легко в использовании. Дополнительный Firestarter тоже довольно захватывающий. Вы должны рассмотреть возможность получения одного из них для вашей следующей походной экспедиции. Это одна из карманных пил для кемпинга.

Проверить последнюю цену

Спортсмен с камуфляжной карманной бензопилой 36 дюймов длинной цепью - бесплатный стартер огня. Лучший складной инструмент ручной пилы для выживания, кемпинга, охоты, рубки деревьев или аварийного комплекта. Заменяет секатор и пилу

Карманная бензопила Sportsman с камуфляжным покрытием представляет собой пакет ручной пилы, который поставляется в камуфляжной расцветке.Это сверхмощная карманная бензопила, которая может разрывать как тонкие ветви, так и толстые стволы деревьев.

Sportsman Camouflage Pocket Chainsaw Особенности

  • имеет 36-дюймовую цепную пилу
  • Цепь изготовлена ​​из высокоуглеродистой термически обработанной стали 65 млн.
  • .
  • Цепь бензопилы двунаправленная и самоочищающаяся

Плюсы

  • бензопила режет во всех направлениях
  • Это очень прочный и долговечный
  • Лезвия бензопилы можно легко заточить

Минусы

  • Рукоятки грубые и неудобные

Мнение

Карманная бензопила Sportsman с камуфляжным покрытием не дотягивает до многого.Его способность разрезать журналы не может быть поставлена ​​под сомнение. Это одна из самых эффективных карманных бензопил, которые вы можете получить. Это отличная ручная карманная бензопила.

Проверить последнюю цену

Руководство по покупке бензопилы

Прежде чем вы остановитесь на одной из указанных выше карманных бензопил, вам необходимо учесть несколько факторов. Факторы включают в себя;

Длина бензопилы определяет толщину бревен, которые она может прорезать. Короткие бензопилы смогут работать только на тонких ветках и бревнах.Длинная бензопила будет удобно резать массивные бревна.

Необходимо убедиться, что лезвия бензопилы достаточно прочные. Вы не хотите, чтобы он сломался, когда вы рубите дерево. Стальные лезвия распространены на многих из этих бензопил. Они жесткие и легко точить.

Заключение

Приведенные выше отзывы и руководство по покупке помогут вам подобрать карманную бензопилу, которая лучше всего подходит для вас. Покупка лучшей карманной цепной пилы больше не должна быть сложной задачей.Вы должны быть в состоянии получить лучшую карманную бензопилу за те деньги, которые у вас есть.

,
определение бензопилы и синонимов бензопилы (английский)

Бензопила (или цепная пила ) представляет собой портативную механическую пилу, приводимую в действие электричеством, сжатым воздухом, гидравлическим приводом или чаще всего двухтактным двигателем. [1] Используется при таких операциях, как рубка, рубка, вырубка, обрезка, хирургами для рубки деревьев и удаления веток и листвы, рубок и помощи в срезании огней при подавлении пожаров в диких землях, а также для заготовки дров ,Бензопилы со специально разработанными комбинациями шин и цепей были разработаны в качестве инструментов для применения в области бензопил. Специализированные бензопилы используются для резки бетона.

Строительство

Цепная пила цепная

СМИ, связанные с частями бензопилы в Wikimedia Commons Цепная пила состоит из нескольких частей.

    Двигатель
  • - почти всегда двухтактный бензиновый (бензиновый) двигатель внутреннего сгорания, обычно с объемом цилиндра 30-120 см, , 3, или электродвигатель.
  • Приводной механизм - как правило, центробежная муфта и звездочка.
  • Направляющий стержень - удлиненный стержень с круглым концом из износостойкой легированной стали обычно длиной от 16 до 36 дюймов. Кромочный паз направляет режущую цепь. Специализированные стержневые стержни, называемые дугообразными стержнями, также использовались в одно время для раскручивания бревен и очистки щетки, хотя в настоящее время они встречаются редко из-за повышенных рисков при эксплуатации.
  • Режущая цепь. Обычно каждый сегмент этой цепи (который состоит из металлических клепаных секций, похожих на велосипедную цепь, но без роликов) имеет небольшие острые режущие зубья.Каждый зуб имеет форму сложенного язычка из хромированной стали с острым угловым или изогнутым углом и двумя режущими кромками, одна на верхней пластине и одна на боковой пластине. Левые и правые зубы чередуются в цепи. Цепи бывают различной высоты и ширины; шаг цепи определяется как половина длины, охватываемой любыми тремя последовательными заклепками (например, 0,325 дюйма), в то время как калибр представляет собой толщину приводного звена, в которой он входит в направляющую шину (например, 0,05 дюйма). Обычная цепь полного комплекта имеет один зуб на каждые два звена привода.Цепь полного пропуска имеет один зуб на каждые три звена привода. В каждый зуб встроен измеритель глубины или «грабли», который движется впереди зуба и ограничивает глубину резания, обычно до 0,025 дюйма. Датчики глубины имеют решающее значение для безопасной работы цепи. Если оставить слишком высоко, они вызовут очень медленную резку Если подано слишком низко, цепь станет более склонной к отдаче. Низкие глубинные датчики также вызовут чрезмерную вибрацию пилы. Вибрация не только некомфортна для оператора, но и вредна для пилы.

Нижняя сторона каждого звена имеет небольшой металлический палец, называемый «приводное звено», который размещает цепь на шине, помогает нести смазочное масло вокруг штыря и входит в зацепление с ведущей звездочкой двигателя внутри корпуса пилы. Двигатель приводит в движение цепь вокруг гусеницы с помощью центробежной муфты, приводя цепь в действие, но позволяя ей остановиться, когда двигатель работает на холостом ходу.

С момента изобретения бензопилы произошли кардинальные улучшения, устройства безопасности бензопилы и общий дизайн, которые спасли много жизней и предотвратили бесчисленные серьезные травмы.К ним относятся системы тормозов, лучший дизайн цепей и антивибрационные системы. По мере того, как резьба бензопилой становится все более популярной, производители бензопил делают специальные короткие, узкие прутки для резьбы. Они называются «четвертью наконечниками», «никелевыми наконечниками» или «черновыми наконечниками», в зависимости от размера круглого наконечника. Echo спонсирует серию карвингов, [2] , а также таких резчиков, как бывшая Runaways певица Cherie Currie. [3] RedMax специально разработал бензопилу CV G3200 для резьбы. [4]

Техническое обслуживание

Двухтактным бензопилам требуется около 2–5% масла в топливе для смазки двигателя, в то время как двигатель в электрических цепных пилах обычно смазывается на весь срок службы.

Отдельное масло для цепей или масло для смазки используется для смазки шины и цепи на всех типах цепных пил. Цепное масло быстро истощается, потому что оно имеет тенденцию сбрасываться центробежной силой и всасывается опилками. На двухтактных бензопилах масляный резервуар цепи обычно заполняется одновременно с заправкой.Резервуар обычно достаточно большой, чтобы обеспечить достаточное количество масла в цепи между заправками. Недостаток масла для цепей или использование масла неправильной вязкости является распространенным источником повреждения цепных пил и ведет к быстрому износу стержня или к захвату цепи или ее снятию. Помимо того, что масло для цепи достаточно густое, оно особенно липкое (благодаря добавкам, повышающим клейкость), чтобы уменьшить количество выбрасываемой цепи. Несмотря на то, что моторное масло часто используется в качестве аварийного заменителя, оно теряется еще быстрее и поэтому остается смазанным.

Цепи должны быть острыми, чтобы работать хорошо. Они быстро затупляются, если касаются почвы, металла или камней. Когда они тупые, они имеют тенденцию производить порошкообразные опилки, а не более длинные чистые стружки, характерные для острой цепи; острая пила также требует очень небольшого усилия со стороны оператора, чтобы протолкнуть ее в разрез. Специальные закаленные цепи (изготовленные из карбида вольфрама) используются в тех случаях, когда почва может загрязнить разрез, например, для прорезания корней.

Фильтр воздухозаборника имеет тенденцию забиваться опилками.Это необходимо время от времени очищать, но это не проблема при нормальной работе.

Безопасность

Оператор бензопилы в полном защитном снаряжении с бензопилой

Основные статьи: Защитные устройства для бензопилы и защитная одежда для бензопилы

Несмотря на меры безопасности и защитную одежду, травмы могут все же возникнуть в результате использования бензопилы, больших сил, вовлеченных в работу, от быстро движущейся острой цепи или от вибрации и шума машины. [5]

Обычная авария возникает из-за отдачи , когда зубец цепи на конце направляющей планки зацепляется за дерево, не прорезая его. [6] Это бросает штангу (с ее движущейся цепью) вверх по дуге к оператору, часто вызывая серьезные травмы или даже смерть.

Другая опасная ситуация возникает, когда тяжелая древесина начинает падать или сдвигаться до завершения распила - оператор бензопилы может быть пойман в ловушку или раздавлен. Аналогичным образом, древесина, падающая в незапланированном направлении, может нанести вред оператору или другим работникам, или оператор, работающий на высоте, может упасть или получить травму в результате падения древесины.

Как и другие ручные машины, работа бензопил может вызвать вибрацию белого пальца, [7] звон в ушах или промышленную глухоту.

Риски, связанные с использованием бензопилы, означают, что защитная одежда, такая как сапоги бензопилы, брюки бензопилы и средства защиты органов слуха, обычно надевается при их эксплуатации, и во многих юрисдикциях требуется, чтобы операторы были сертифицированы или лицензированы для работы с бензопилами. Также может возникнуть травма, если цепь сломается во время работы из-за плохого технического обслуживания или попытки разрезать неподходящие материалы.

Бензопилы, работающие на бензине, подвергают операторов воздействию вредного газа, содержащего оксид углерода (CO), особенно в помещениях или в частично закрытых наружных зонах. [8]

Техника работы

Тренировка бензопилой предназначена для предоставления технических знаний и навыков по безопасной эксплуатации оборудования. [9]

  • Sizeup - это разведка и планирование безопасных распилов перед запуском пилы.
  • Валка - Цель состоит в том, чтобы дерево безопасно упало при сгибании и поперечной рубке бревна.Он включает в себя соображения относительно наклона, изгиба, ветра, ветвей, препятствий, снеговой нагрузки и повреждения деревьев. Цель состоит в том, чтобы не дать дереву упасть на другое дерево или препятствие. После расчистки подлеска дерева для пути отступления и направления рубки; рубка правильно выполняется тремя основными разрезами. Чтобы контролировать падение, верхний и нижний вырезы выполнены так, чтобы образовать клиновидный шарнир под углом 45 градусов в направлении линии разреза. С противоположной стороны клина рубка рубки производится горизонтально и чуть выше нижнего разреза.Когда шарнир установлен правильно, рубка рубки начнет падение в нужном направлении. [10] Сидение - это когда дерево движется назад в противоположном направлении. Размещение клина в рубке может предотвратить посадку пилы на спину.
  • Limbing - Это обрезка веток с бревна. Оператор должен быть в состоянии правильно достичь разреза, чтобы избежать отдачи.
  • Bucking - Это поперечная резка срубленного бревна на секции.Настройка выполняется, чтобы избежать связывания цепной пилы в изменяющемся напряжении и сжатиях бревна. Безопасная раскладка начинается с верхней стороны бревна, а затем секции работают вне игры, к торцу. Бревно в офсайде падает и учитывает гравитацию, чтобы предотвратить связывание. Наблюдение за движением бревна при резке помогает определить привязки. Дополнительное оборудование (подъемники, штанги, клинья и лебедки) и специальные методы резки могут помочь предотвратить связывание.
  • Связывает - Это когда бензопила находится в опасности или застревает в сжатии бревна.Цепная пила в бревне небезопасна и должна быть осторожно снята, чтобы предотвратить повреждение оборудования.
    • Верхнее крепление - зона натяжения на бревне, сжатие сверху.
    • Нижняя обвязка - зона натяжения на верхней части бревна, компрессия на нижней.
    • Боковое крепление - боковое давление на бревно.
    • Концевая обвязка - Вес сжимает все поперечное сечение бревна.
  • Чистка и рубка - это быстрая очистка небольших деревьев и веток диаметром до 5 дюймов.Ручной штабелер может следовать вперед, чтобы удалить мусор.

История

Исторический остеотом, медицинская костная бензопила

Прототип цепной пилы, знакомый сегодня в лесной промышленности, был впервые предложен в конце 18-го века двумя шотландскими врачами, Джоном Эйткеном и Джеймсом Джеффри, для симфизиотомии и удаления больной кости соответственно. Цепная ручная пила, цепочка с мелкими зубчатыми звеньями, разрезанная на вогнутой стороне, была изобретена в 1783-1785 гг. Это было проиллюстрировано в «Принципах акушерства или послеродовой медицины» Эйткена (1785) и использовано им в его кабинете рассечения.Джеффри утверждал, что он придумал идею цепной пилы независимо от того времени, но это было в 1790 году, прежде чем он смог ее изготовить. В 1806 г. Джеффри опубликовал «Случаи удаления кариозных суставов» Х. Парка и П. Ф. Моро с наблюдениями Джеймса Джеффри М. Д. В этом сообщении он перевел статью Моро за 1803. Парк и Моро описали успешное удаление больных суставов, особенно коленного сустава и локоть. Джеффри объяснил, что цепная пила позволит уменьшить рану и защитить соседний сосудисто-нервный пучок.В то время как героическая концепция, симфизиотомия имела слишком много осложнений для большинства акушеров, но идеи Джеффри стали приняты, особенно после разработки анестетиков. Механизированные версии цепной пилы были разработаны, но в конце 19-го века в хирургии она была заменена витой проволочной пилой Gigli. Однако в течение большей части 19-го века цепная пила была полезным хирургическим инструментом.

McCulloch электрическая бензопила

Происхождение обсуждается, но инструмент, похожий на бензопилу, был изготовлен около 1830 года немецким ортопедом Бернардом Гейне.Этот инструмент, остеотом, имел звенья цепи с небольшими режущими зубьями, края которых были установлены под углом; цепь двигалась вокруг направляющего лезвия, поворачивая ручку звездочки. Как следует из названия, это было использовано для резки костей.

Двумя важными авторами современной бензопилы являются Джозеф Буфорд Кокс и Андреас Стил; последний запатентовал и разработал электрическую бензопилу для использования на установочных площадках в 1926 году и бензопилу в 1929 году и основал компанию по их серийному производству.В 1927 году Эмиль Лерп, основатель Dolmar, разработал первую в мире бензиновую бензопилу и выпустил ее серийно.

McCulloch и корпорация промышленного оборудования в Северной Америке начали выпускать бензопилы. Ранние модели были тяжелыми устройствами для двух человек с длинными планками. Часто бензопилы были настолько тяжелыми, что у них были колеса, как у пилы. Другие наряды использовали приводные линии от колесного силового агрегата для привода режущей штанги.

После Второй мировой войны усовершенствования в области алюминия и конструкции двигателя привели к тому, что бензопилы смогли унести их один человек.В некоторых районах экипажи трелевочного трактора (бензопилы) были заменены валочно-пакетирующей машиной и комбайном.

Бензопилы почти полностью заменили простые ручные пилы в лесном хозяйстве. Они бывают разных размеров, от небольших электрических пил, предназначенных для дома и сада, до больших пил для лесоруба. Члены военно-инженерных подразделений обучаются использованию бензопил.

Резка камня, бетона и кирпича

Бензопила для резки бетона. Шланг подает охлаждающую воду.

Специальные бензопилы используются для резки бетона, кирпича и натурального камня.Они используют цепи, аналогичные обычным бензопилам, но с режущими кромками, заделанными алмазной крошкой. Они могут быть бензиновыми или с гидравлическим приводом, а цепь смазывается водой из-за высокого трения и удаления каменной пыли. Машина используется в строительстве, например, для вырезания глубоких квадратных отверстий в стенах или полах, в каменной скульптуре для удаления больших кусков камня во время предварительной резьбы, пожарными отделениями для получения доступа к зданиям и при реставрации зданий и памятников, для удаление деталей с минимальным повреждением окружающей конструкции.

Поскольку материал, который нужно разрезать, не является волокнистым, вероятность отдачи намного меньше. Поэтому наиболее часто используемый метод резки - это врезание с помощью врезания кончика лезвия в материал. С помощью этого метода могут быть получены квадратные разрезы настолько малые, насколько может быть достигнута ширина лезвия Откат может произойти, если блок сдвигается, когда почти прорезается, и зажимает лезвие, но в целом машина менее опасна, чем бензопила.

См. Также

Рекомендации

Внешние ссылки

  • Как работает бензопила., Popular Science, август 1951 года: статья с хорошими иллюстрациями и вырезами базовой бензопилы.
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
