Самоделки из бензопилы

Россияне издавна отличаются своей изобретательностью. Даже самые примитивные предметы с применением фантазии и смекалки можно превратить в произведение искусства или какой-либо полезный предмет.

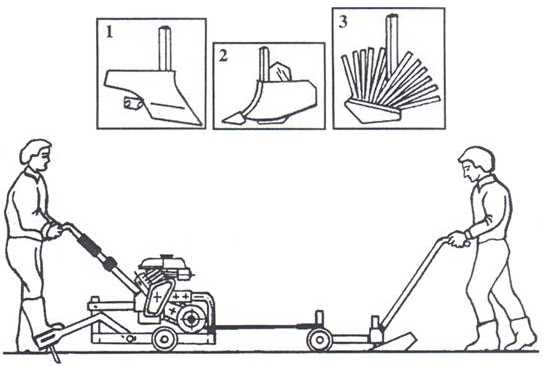

Мотолебедка из бензопилы

Многие хозяева, живущие в частном секторе, имеют у себя в запасе старую бензопилу, как правило, – «Дружбу», или «Урал».

Однако пользуются пилой иногда, во время заготовки дров. Народные специалисты нашли ей другое применение, придумав сделать из нее мотолебедку с комплектом орудий на канатной тяге. Отныне бороздить землю для посадки овощей, окучивать, выкапывать, а также пахать землю стало легче.

Тяговое приспособление с пилой – примерно 40 килограмм веса, поэтому овладеть новым орудием на участке будет достаточно легко. Орудия, применяемые при обработке, снабжаются колесным ходом, в связи с чем с непринужденностью и легкостью перекатывают устройство по полю, участку земли.

Плуг в силах удержаться в борозде самостоятельно, не требуя при этом применения физической силы пахаря. Так, благодаря инструменту вспаханная полоса имеет глубину 20 сантиметров.

Во время посадки картофеля в гребни по окончании пахоты плуг заменяется окучником, оснащенным все тем же колесным ходом. Таким образом, мотолебедка может нарезать ровные гребни. Как только придет время окучивания, лебедка достаточно быстро проплывет по участку, оставив за собой лишь взрыхленные ряды.

Как только появилась возможность выкопать картошку, то обогащаем приспособление выкупщиком, цепляем к лебедке, после чего прорабатываем каждый рядок земли.

Также из бензопилы можно сделать распилочный инструмент вроде огромной болгарки. Стоит отметить, что идея создания подобного инструмента пользуется достаточно высокой популярность.

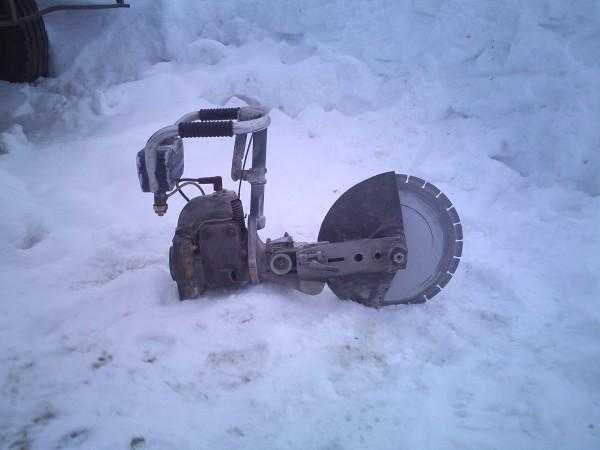

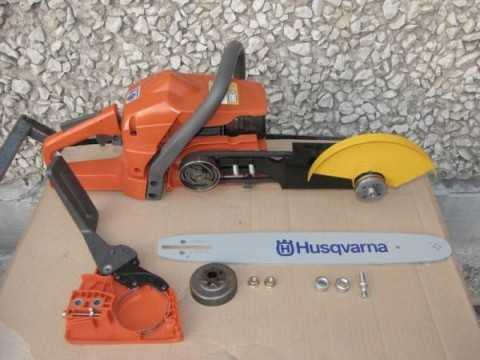

Болгарка

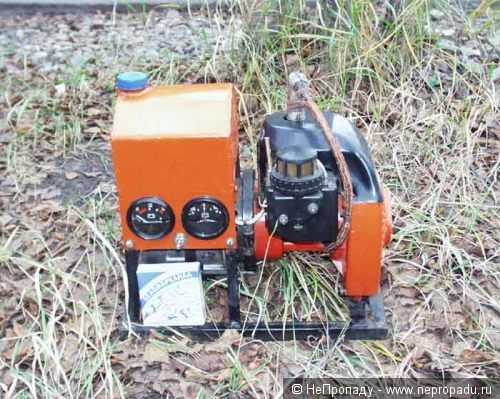

Переносная электростанция из двигателя бензопилы – вполне возможная вещь, когда вы располагаете временем и желанием.

Электростанция

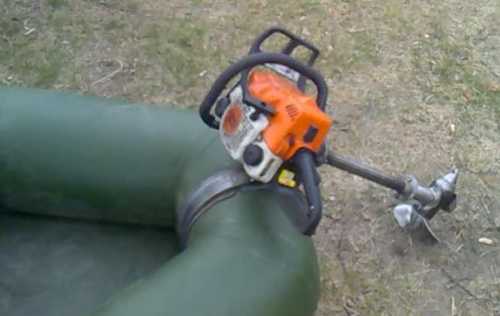

Резиновую лодку можно с легкостью оснастить мотором, если у вас имеется ненужная бензопила. Это будет настоящая радость для истинного рыбака.

Как не сложно догадаться, приспособить старую бензопилу для использования в других целях – вполне возможно. Главное – смекалка и желание.

Как сделать самокат, работающий на бензине

Используя обыкновенный старый самокат и двигатель от бензопилы, можно собрать собственное транспортное средство, работающее на бензине.

Что вам понадобится:

  • Двигатель от бензопилы (в металлическом или пластиковом корпусе)
  • Цепь
  • Различные болты, гайки и шайбы
  • Ручной акселератор от горного велосипеда
  • Коммутатор
  • Электродрель
  • Инструмент для снятия звеньев цепи (для обеспечения хорошего натяжения велосипедной цепи)
  • Необязательно: оборудование для сварки
  • Убедитесь в том, что у вас есть ручной тормоз!

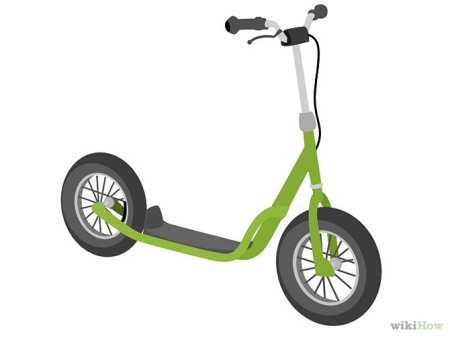

1. Найдите самокат с ручным тормозом и надувными колесами. Самокаты с ручным тормозом обладают лучшей тормозной способностью. Надувные колеса позволяют транспортному средству лучше преодолевать неровную местность. Также можно собрать каркас самоката (потребуется сварка).

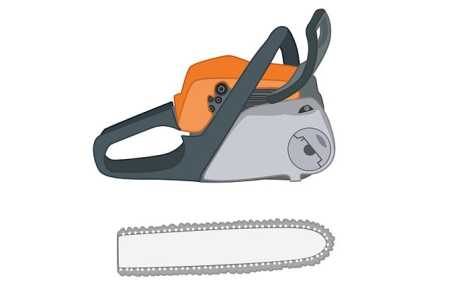

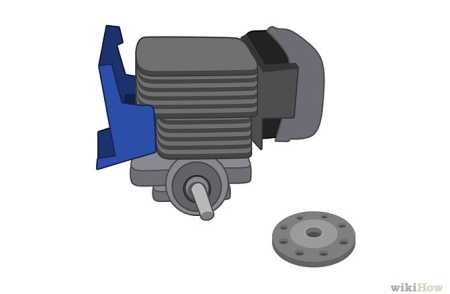

2. Подготовьте двигатель от бензопилы, удалив пильную шину и цепь. Остальные части оставьте нетронутыми. Сохранение мотора в корпусе облегчит присоединение к платформе самоката.

3. Открутите центробежную муфту от коленчатого вала. Мощность от мотора будет передаваться посредством звезд и велосипедной цепи. Очевидной проблемой является тот факт, что вы не сможете остановить рабочий двигатель с неподвижным самокатом, а также вам придется поднимать заднее колесо над землей, чтобы его завести. Также можно сохранить муфту и использовать цепь, которая бы подходила к звезде на фланце муфты. Если у вашей бензопилы двухтактный мотор (вам придется добавить масло к бензину), то сохраните центробежную муфту. Скатывание со склона без муфты в конечном счете приведет к сгоранию мотора, так как мотор будет вынужден работать без смазывания смесью из бензина и масла.

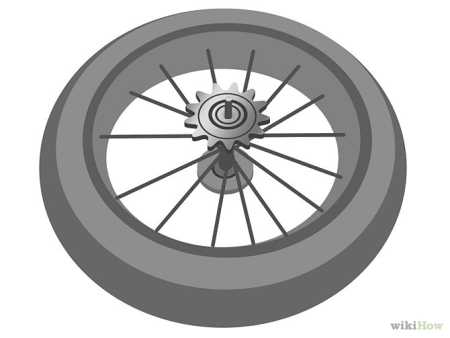

4. Прикрутите болтами остальные звезды к задней оси самоката. Возможно, это легче сказать, чем сделать – тщательно выбирайте самокат, понимая, что вам может потребоваться модифицировать крепление заднего колеса, а также установить звезды на него.

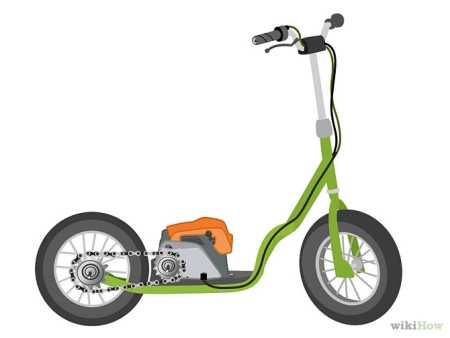

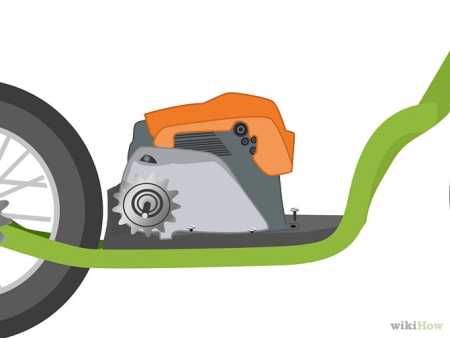

5. Поместите мотор на заднюю часть платформы самоката, чтобы убедиться, что звезды находятся на одной линии.



6. Просверлите отверстия в платформе и корпусе мотора бензопилы так, чтобы их можно было скрепить вместе болтами. Обратите внимание, что обычно корпус делается из пластика, поэтому вам нужно быть крайне предусмотрительными по поводу того, где вы собираетесь прикручивать болты, и размера используемых шайб (чтобы предотвратить их прохождение сквозь пластик)

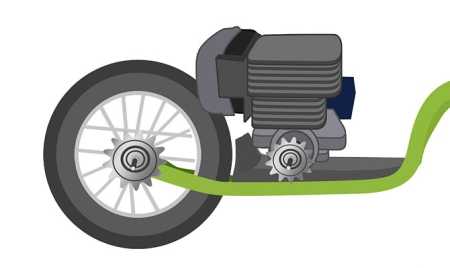

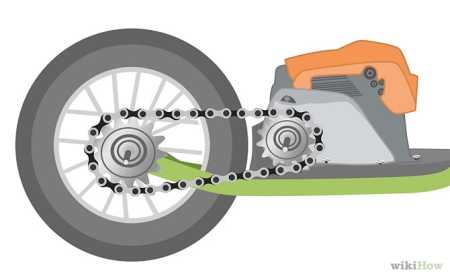

7. Натяните велосипедную цепь на звезды. Удалите нужное число звеньев, чтобы цепь была натянутой.

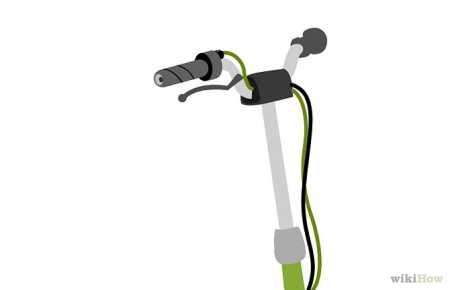

8. Присоедините ручной акселератор к одной из ручек.



9. Соедините электрический ручной акселератор с проводами включения и выключения на моторе от бензопилы. Это позволяет управляющему самокатом контролировать подачу энергии двигателем.

Мотор дает достаточное количество момента на передачи. Если передача проскальзывает и не крутится вместе с осью, то, возможно, придется приварить передачу. Это обеспечит максимальную мощность и даст гарантию, что передача не будет прокручиваться вновь.

Если при установке ручного акселератора появляются проблемы, то можно использовать в качестве варианта небольшую педаль.

Вы можете обезопасить себя от травм, добавив ограждения цепной передачи, ограждение открытых звезд, а также защитное покрытие, чтобы предотвратить попадание рук, одежды и прочих объектов в приводной механизм. Будьте осторожны при использовании самоката. Он способен разгоняться до больших скоростей, что может быть травмоопасным. Старайтесь ездить только по относительно ровным дорогам. Ямы могут привести к неприятным последствиям.

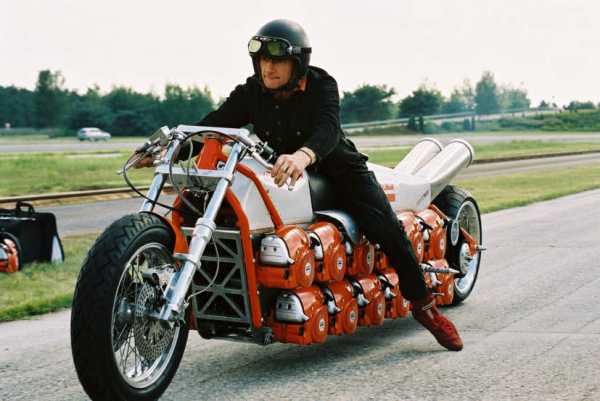

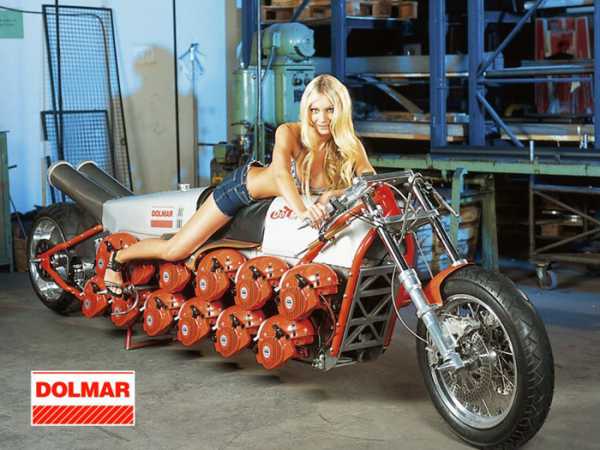

Мотоцикл из бензопил

Этот байк из бензопил Dolmette был собран некоторое время назад, однако я никогда не встречал информацию о сборке. Какой замечательный дизайн!

Объединенная мощь 24 двигателей от бензопил DOLMAR передается пятискоростной трансмиссии Harley Davidson при помощи набора из двенадцати зубчатых ремней. Для использования в Dolmette, двигатели были настроены и отлажены для обеспечения 5,2 кВ (7,1 метрических л.с.) мощности при 10 000 оборотах в минуту. Максимальный момент составляет 5,5 ньютон на метр при 7 750 оборотах в минуту. Когда все 24 двигателя собраны вместе, в результате имеем 24-цилиндровую установку с общим объемом 1,9 л, выходной мощностью 125 кВ (170 метрических л.с.) и моментом на центробежных муфтах 130 ньютон на метр. Двенадцать двигателей устанавливаются в два ряда по шесть на каждой стороне корпуса приводного ремня. Каждый двигатель удерживается на месте посредством резьбовых шпилек, который обычно служат для закрепления пильной шины к силовой головке бензопилы. Отдельные моторы скрепляются в наборы по три посредством двухсторонних приводных ремней, создавая восемь модулей. Отдельные двигатели не соединены жестко – вместо этого они передают момент через центробежную муфту, которая является стандартной деталью каждой бензопилы.

sam.mirtesen.ru

Как сделать самодельную бензопилу. Как сделать бензопилу в домашних условиях? сделай сам

Конструкция самодельной бензопилы не позволяет хорошо смазывать паз шины. При работе с самодельной бензопилой необходимо соблюдать технику безопасности. Самодельная бензопила действительно должна быть безопасной. Здесь важны два момента

Для создания пилорамы из бензопилы нужно два швеллера, высотой от 140 до 180 миллиметров и длиной около 8 метров. Также нам понадобятся уголки 50 на 100 миллиметров и две рельсы, их нужно перевернуть подошвой вверх. Создавая основу для пилорамы, по ее длине сверлим отверстия диаметром 14-16 миллиметров, отверстия должны располагаться на расстоянии 1-1,5 метра друг от друга. В работе потребуются стяжки, их число должно быть равно количеству отверстий, в качестве стяжек можно использовать отрезки водопроводной трубы. Длина стяжки должна составлять 25 сантиметров, их соединяют при помощи болтов. Стойки изготавливаются из металлических угольников, на которые ставится основа для пилорамы. Изготавливая основу, нужно тщательно следить за тем, чтобы основа состояла из строго прямых элементов. Расстояние от крайних стоек до конца основы должно состоять от 80 до 100 сантиметров. Чтобы придать дополнительную жесткость конструкции, можно приварить специальные раскосы между стойками.

Первая половина работы сделана, далее изготавливаем подвижную тележку, в ее основу пойдет стальная плита длиной 600 миллиметров и толщиной от 4 до 6 сантиметров. К плите снизу приваривается уголок 40 на 40 миллиметров, а далее тележка ставится на подшипники или ролики. Вверху необходимо приварить два уголка, к которым прикрепляем бензопилу, с помощью которой будет происходить распил. Последним этапом изготавливаем конструкцию для фиксации бревна. Для этого нужны трубы 35-40 миллиметров в диаметре и подвижные шланги, которые располагаем с последующим закреплением на любой необходимой высоте, ограничиваясь длиной трубы.

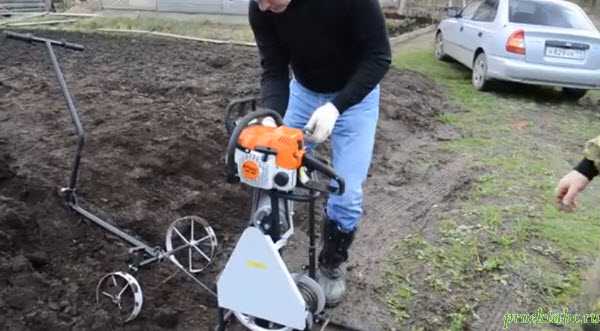

Как сделать мототяпку

И на огороде, и в саду, и на цветочной клумбе всегда найдется дело для тяпки — орудия простого, но универсального. Ею рыхлят почву, прибитую дождем и присушенную солнцем, проводят бороздки под посадки или орошение, уничтожают сорняки и окучивают огородные культуры.

Словом, во многих случаях выручает и полеводов и огородника сегментный нож на длинном черенке. Однако если участок большой — даже таким легким инструментом не намашешься: скоро заболят и руки и спина. Вот и решили механизировать эту работу — снабдить тяпку мотором Но не на -одно же лезвие ставить двигатель! Так родилась мысль о роторном рабочем органе, на котором был бы закреплено сразу несколько ножей.
Раму мототяпки размером 200X300 мм собрали из стального уголка 32X32 мм установив ее на ось с двумя свободно вращающимися колесами диаметром 330 мм. Сверху расположили подмоторную раму, на которой с помощью двух кpoнштейнов на болтах М8 укрепили двигатель от бензопилы «Дружба». За ним расположен на высоких стойках бензобак на 1,5 л с подачей топлива самотеком; спереди — червячный редуктор с передаточным отношением 40:1.

Он приводит во вращение рабочий вал двумя дисками на концах: к каждом на болтах М8 прикреплены по четыре рычага, оканчивающихся поперечно пластиной — ножом, установленным по углом около 130° к рычагу, для лучшеого заглубления в почву. Кроме того, спереди рамы находится культиваторная лапа на регулируемом кронштейне. На руках из водопроводной трубы длиной 1,3 м — мотоциклетный рычаг с тросиком для управления работой двигателя

Мототяпка хорошо показала себя на междурядной и сплошной обработке почвы: с ее помощью можно вести не только рыхление, но и культивации. Обладая высокой производительностью — от 3 до 8 соток в час, а также хорошей маневренностью, она пригодна не только для небольших приусадебных или пришкольных участков, но и для учебных полей, овощных делянок, садов и виноградников.

Как сделать бензопилу в домашних условиях?

Качественные бензопилы незаменимы на дачных приусадебных участках, при заготовке дров, а также в домашнем хозяйстве и поэтому изготовление данной конструкции самостоятельным путем по силам любому человеку. Как сделать бензопилу? Некоторые владельцы загородных участков находят мотор от скутера, покупают на рынках или в магазинах цепь для бензопилы, а затем прикручивают ее к мотору различными крепежными элементами. На этом самодельная бензопила готова! Но многие люди все-таки предпочитают покупать готовые модели, так как самодельные пилы должны быть действительно уникальными и безопасными.

Важным отрицательным моментом при работе с самодельной бензопилой является то, что конструкция не позволяет тщательно смазать паз шины. Поэтому может появиться риск получения обратного удара, который происходит в тех случаях, если конец основного рабочего органа соприкоснется с поверхностью древесины и резко бросит пилу в сторону пильщика. Для предотвращения получения травм в результатах обратного удара, все бензопилы необходимо оборудовать защитными устройствами, помогающими останавливать цепь при любом обратном ударе.
Необходимо помнить о том, что при длительном контакте с любой вибрирующей поверхностью у людей могут возникнуть серьезные и тяжело излечимые заболевания суставов. В наши дни современные технологии в выпусках простейших моделей для менее сильной вибрации предусматривают антивибрационные системы, роль которых выполняют обыкновенные резиновые прокладки. Современные профессиональные бензопилы для гарантированной безопасности обеспечены разделением двигателя и рукояток. Из-за недостаточной виброзащиты могут начаться нарушения кровообращения и другие неприятные последствия.

Если вы задались вопросом, как сделать бензопилу самостоятельным путем, то при выборе цепи обращайте внимание на уменьшение толщины пропила, которые дают меньше отходов. Цепи, предназначенные для продольного распила должны иметь угол заточки не меньше 10 градусов. Масло заливайте в места самого наибольшего трения: паз шины, ведущую и ведомую звездочку. Натяжение цепи проверяйте с помощью натяжки, как отверткой, так и специальным ключиком. Только после того, как вы проверите готовность бензопилы к работе, зальете топливо, и масло самостоятельно изготовленная конструкция будет полностью готова к работе.

Для ее быстрого запуска вытащите «подсос», выберите слабину специального стартового тросика и быстрым сильным рывком запустите бензопилу. Если вы будете производить запуск пилы вялыми рывками, то зальете свечу, что послужит дальнейшим осложнением при последующих попытках запуска. При правильном изготовлении пилы и соблюдений всех нужных правил, бензопила заводится с первой попытки. Все бензопилы обладают одним неоспоримым преимуществом – своей автономностью.

Самодельная бензопила – полезные рекомендации

Тех, кого интересует самодельная бензопила, мы вынуждены огорчить: изобретение данного устройства – занятие неблагодарное и нерентабельное.

Главным образом по той причине, что основой этого приспособления выступает мощный бензиновый двигатель, который делать своими руками нет смысла. А вот на основе этого двигателя народные “самоделкины” готовы собрать, что угодно – от миниэлектростанций до мотоциклов. Особенно полюбилась отечественным умельцам бензопила “Дружба”.

Основная причина использования именно этого инструмента для воплощения технических фантазий, очевидна: мощность и надежность двигателя в сочетании с разумной ценой устройства не могут остаться незамеченными. На основе бензопилы также изготавливаются пилорама. Принцип работы устройства, изобретенного российским мастером, несложен. Для этого берется минипилорама Granberg, и к ней прикрепляется бензопила. Рамка из металлического профиля крепится на шину пилы.
В итоге, расстояние от рамки до шины может регулироваться, и является определяющим для установки толщины пиломатериала. При пилении первого реза кругляка, на заготовку укладывается направляющая в виде лестницы, по которой движется рама.

Второй рез выполняется с применением полученной плоскости. Таким образом, самодельная бензопила представляет собой пилораму, выполненную на основе готовых инструментов. Самодельная пилорама на основе бензопилы. Самодельная бензопила. Самодельная пилорама на основе бензопилы

Выбираем бензопилу Поскольку самодельная бензопила – предмет мало осуществимый, рекомендуется воспользоваться продукцией, поставляемой различными производителями инструмента. Напомним, что бензопилы по степени сложности выполняемых работ можно разделить на три категории: бытовые, полупрофессиональные и профессиональные. Бензопилы бытового назначения используются от случая к случаю, например, если нужно заготовить небольшое количество дров для камина.

В среднем, этот инструмент рассчитан на эксплуатацию не более 40 минут в день и 20 часов в неделю. Поэтому, если Вам нужен легкий и удобный в обращении инструмент для нечастой обработки древесины – бытовая пила оправдает свое назначение. Полупрофессиональные пилы способны выполнять, практически, любые функции – от валки деревьев до обработки брусьев для строительно-ремонтных работ. Устройство можно использовать на протяжении 5 – 7 часов работы.

Но, если Вы намереваетесь работать бензопилой по 8 -10 часов в сутки, следует остановить выбор на профессиональном инструменте. (См. “Бензопилы Отзывы”) Профессиональные бензопилы отличаются высоким запасом ресурса, мощностью и широким спектром функциональных возможностей. Чаще всего их применяют для валки деревьев, и они способны бесперебойно работать по 8 часов без перерыва и в общей сложности, по 10-16 часов в сутки.

В нашем Интернет магазине Вы можете приобрести бытовые, полупрофессиональные и профессиональные бензопилы отечественного и импортного производства. Общее требование ко всем видам инструмента при покупке – заранее рассчитывать объем работ по использованию инструмента, поскольку перегрузки приведут к выработке ресурса, а, следовательно, к быстрому износу.

При покупке бензопилы нередко покупатели интересуются, с какой степенью применения усилий следует пилить. В принципе, такой проблемы не существует при хорошо заточенной цепи.

Если пильная гарнитура содержится в порядке, пила входит в древесину без труда, а вот при пилении тупой цепью, приходится надавливать на инструмент, так как эффективность работы падает в разы. Более того, при этом идет усиленная нагрузка на двигатель, что грозит вывести его из строя. Поэтому необходимо тщательно следить за состоянием режущей части и после каждой эксплуатации править цепь.

sawwood.ru

Самоделки из бензопилы

Задействуя свою фантазию и разум, даже из простого предмета можно сделать какую-то практичную вещь. А бензопила универсальный инструмент, с помощью которой можно соорудить много интересных и полезных конструкций.

Достоинством бензопилы является ее мощность, а так же ее компактность и не очень тяжелый вес. Если вы уверенно владеете бензопилой, сварочным аппаратом, болгаркой, а так же основами черчения и конструирования, вы без труда сможете изготовить какие-либо самоделки из бензопилы. Вы можете сделать следующие поделки из бензопилы:

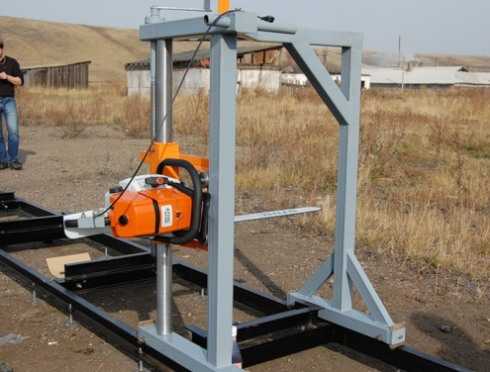

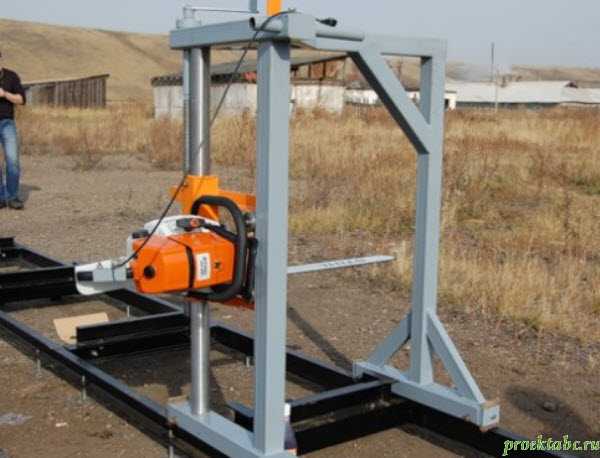

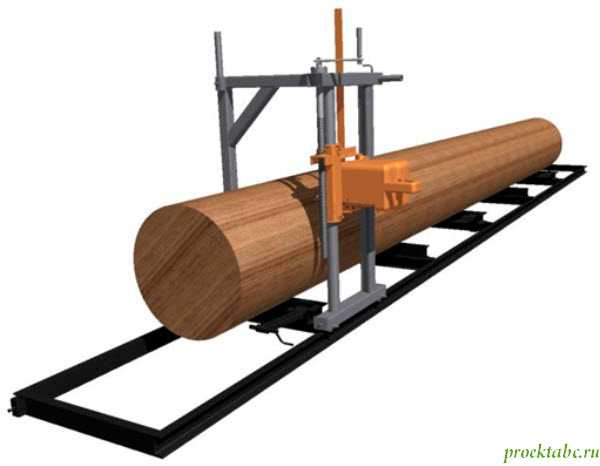

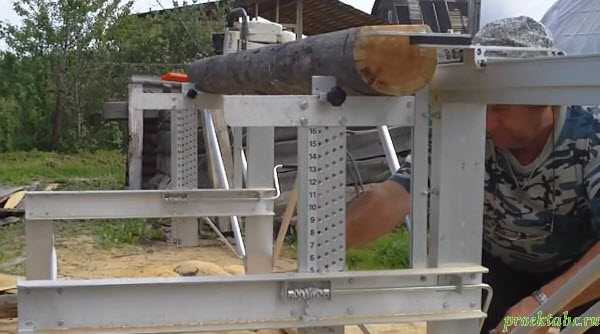

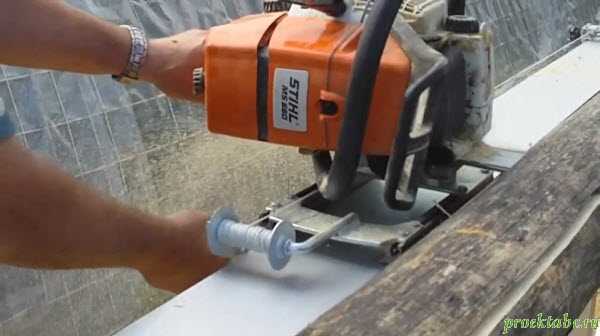

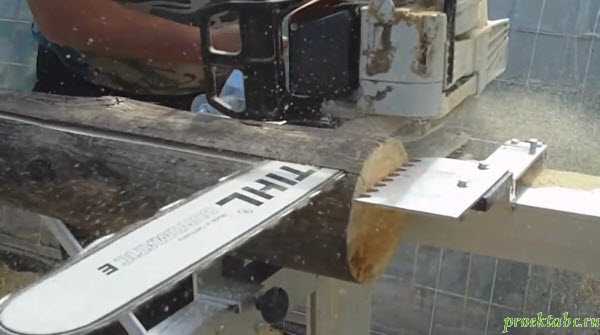

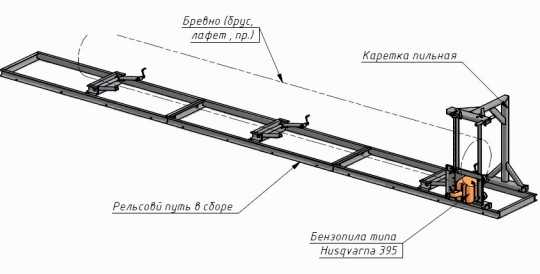

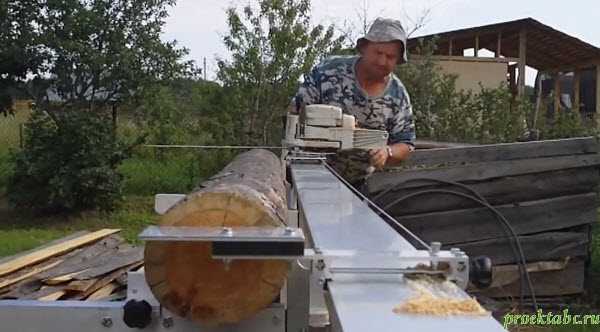

Пилорама из бензопилы

Скажу вам прямо: полезные поделки из бензопилы – это пилорама. Самая классная модель – это Логосоль. Есть, конечно, разные кустарные варианты, но лучше смотрите, в чем смысл логосоль:

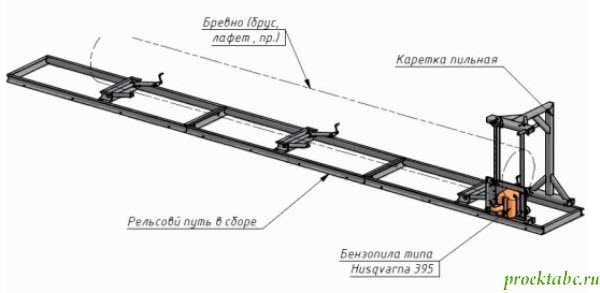

То есть, основу пилорамы из бензопилы составляет рама, на которую устанавливают бревно. Бензопила установлена на подвижной каретке. Чтобы распилить бревно, необходимо включить бензопилу и начать продвижение тележки. Чтобы перейти к распиловке следующей доски, необходимо уменьшить высоту бензопилы на нужное количество сантиметров.

А теперь посмотрите видео, как работает эта поделка из бензопилы – пилорама.

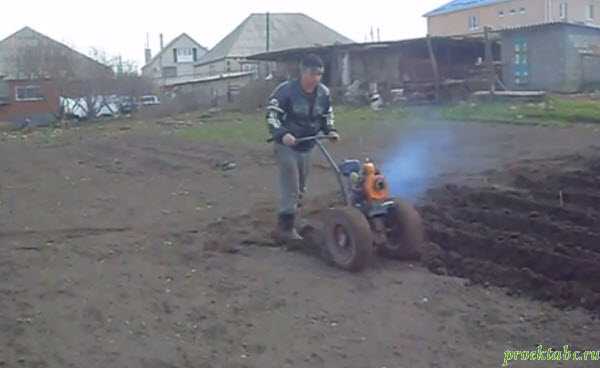

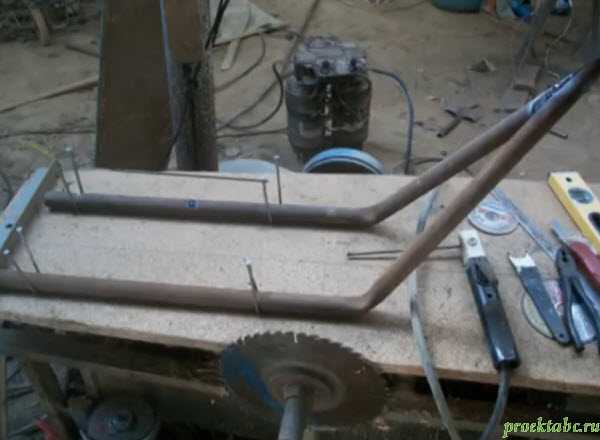

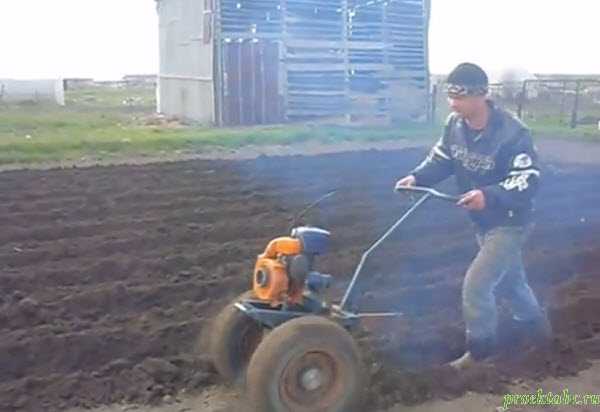

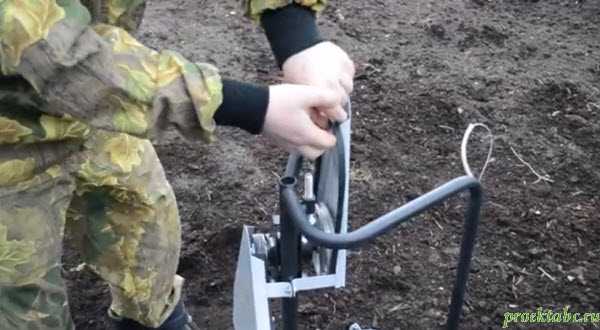

Мотоблок из бензопилы

Мотоблок из бензопилы – это также прекрасные поделки из бензопилы, это орудие для окучивания и вспашки почвы, заметно облегчает работу в сельском хозяйстве. Работать с таким приспособлением не сложно, весом она около 40 кг, так же она оборудована колесным ходом, благодаря чему может легко передвигаться по участку земли. Полоса вспахивания достигает глубины – 20 см. Плуг самостоятельно, без применения силы человека удерживается в борозде. После вспашки земли плуг необходимо заменить окучником. Таким образом, можно нарезать прямые гребни почвы. Для выкапывания картошки нужно снабдить устройство выкупщиком и обработать каждый ряд земли.

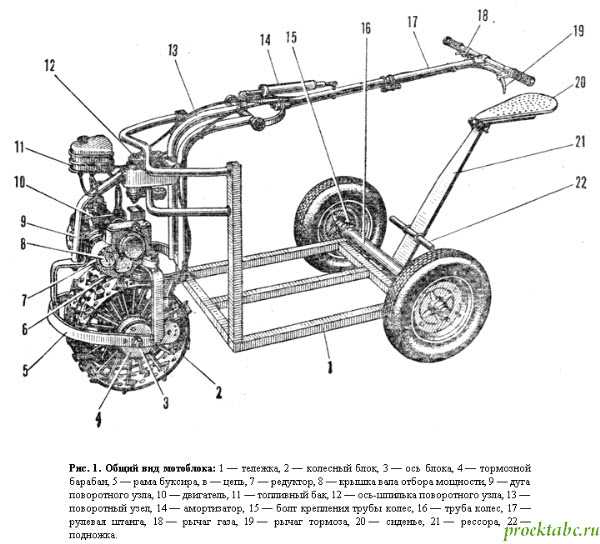

Понимаю, на схеме этой поделки из бензопилы все выглядит как полная размазня. Но, давайте по порядку: Силовой агрегат – это бензопила. Сцепление автоматическое, двигатель соединен с корпусом понижающим редуктором. Редуктор крепится в трех точках: в двух местах к раме и в одном месте к переднему кронштейну. Рама мотоблока сварена из труб прямоугольного сечения.

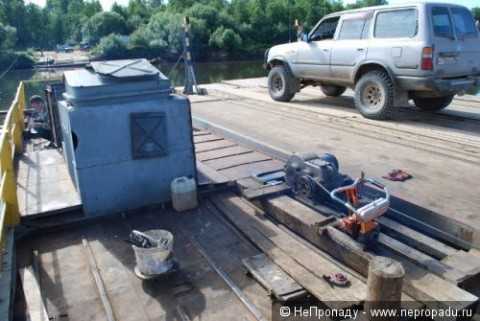

Лебедка из бензопилы (мотолебедка) своими руками

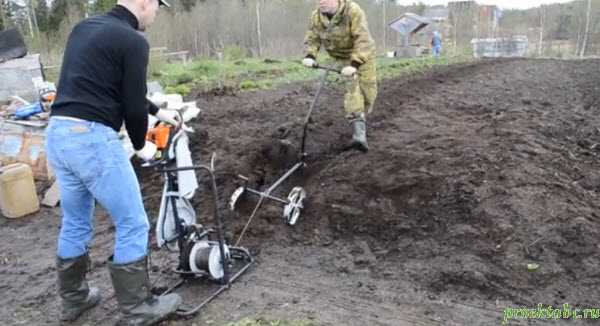

Значит, смотрите, в чем суть этого подзаголовка. У нас есть ненужные строительные инструменты, поэтому можно заняться поделками из бензопилы, к примеру, изготовить лебедку из бензопилы своими руками: предлагаю рассмотреть вариант приставки к бензопиле. В этом случае моторный блок будет съемный и при необходимости его можно будет использовать по прямому назначению – пилить. На фото и видео внизу лебедка из бензопилы тянет плуг.

А теперь видео поделки из бензопилы: лебедка.

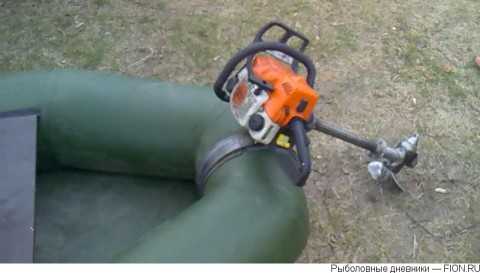

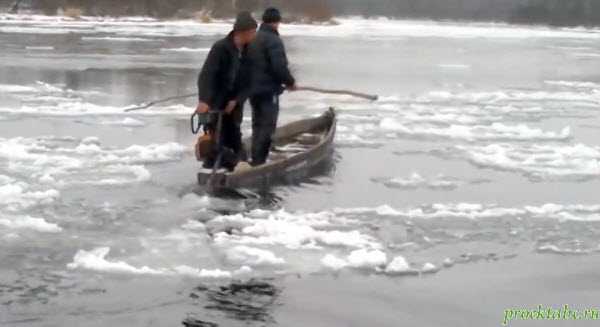

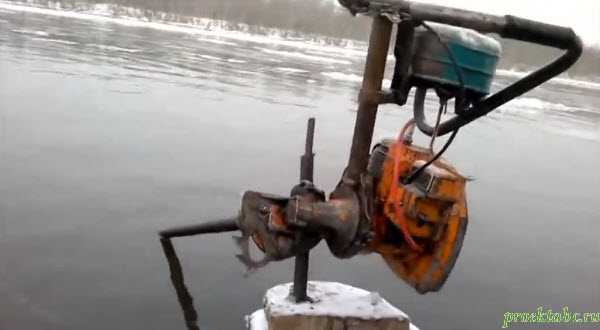

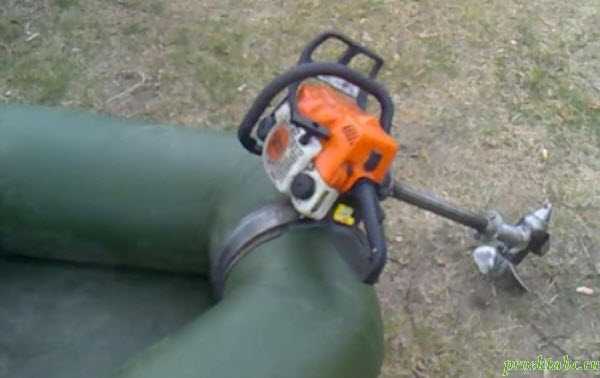

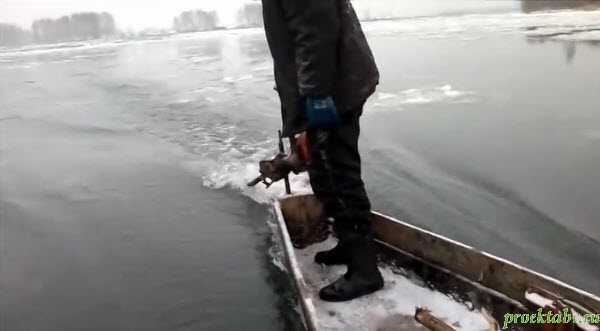

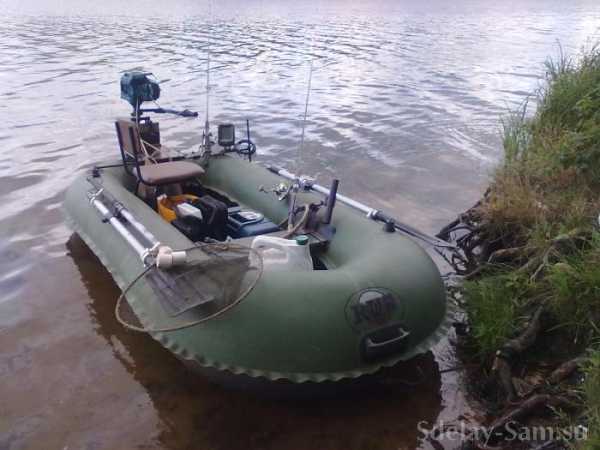

Лодка с мотором

Лодку из резины можно снабдить мотором от ненужной бензопилы. Это поможет вам без затруднений передвигаться на не малые расстояния по воде.




Знаете, на фото – это одно. Вы можете посмотреть работу на видео поделки из бензопилы – лодки.

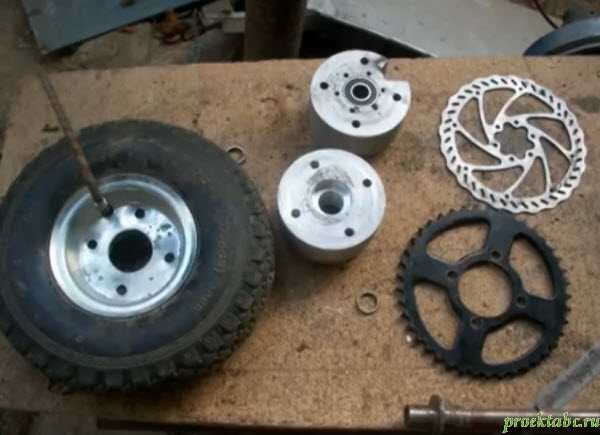

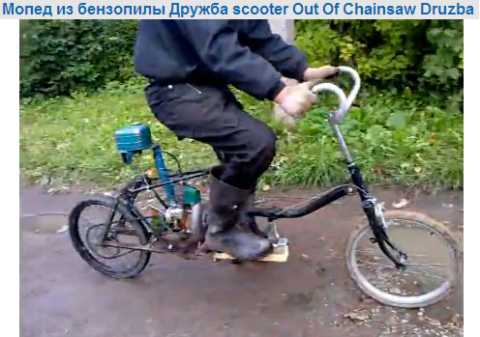

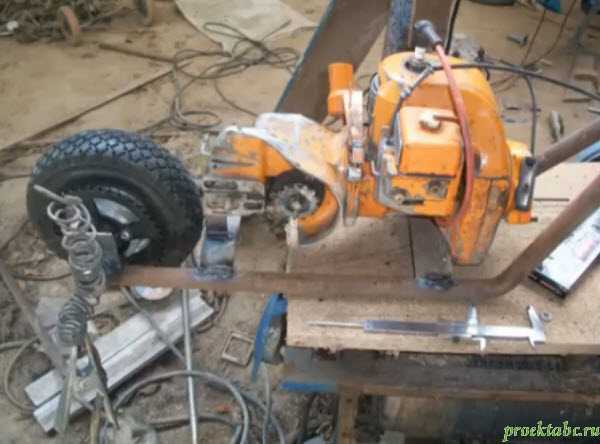

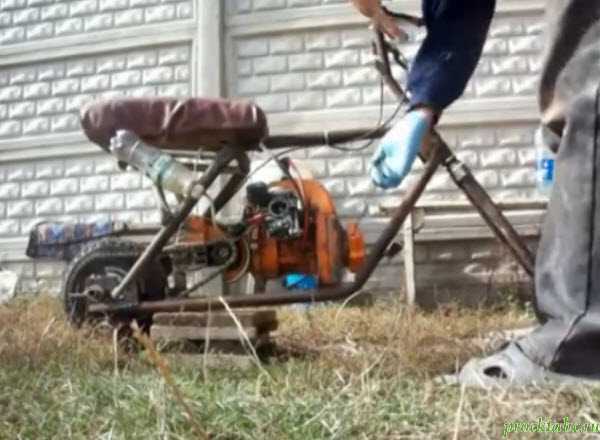

Мопед с мотором

Все поделки из бензопилы отличаются своей практичностью, ну а куда без нее, если в роли силового агрегата выступает самый настоящий двигатель.

  1. Итак, можно подготовить раму от велосипеда или крепкого самоката.
  2. От бензопилы должна быть удалена цепь и пильная шина. Благодаря тому, что корпус двигателя будет сохранен, установить его к мопеду будет не сложно;
  3. Центробежную муфту необходимо открутить от коленчатого вала. С помощью велосипедной цепи и звезд будет передаваться мощность от двигателя. Для того, чтобы завести мопед, необходимо приподнять зане колесо. Если получится подобрать цепь, которая пойдет к звездам, находящиеся на фланце муфты, муфту можно сохранить. Если мотор бензопилы двухтактный, помимо бензина нужно будет добавлять масло, а центробежную муфту нужно обязательно оставить. Скатывание с наклонной дороги без муфты, приведет к тому, что мотор сгорит;
  4. Крепко закрепите болтами, оставшиеся звезды к оси мопеда, находящейся с задней стороны;
  5. оставьте моторчик на платформу и удостоверьтесь в том, что звезды располагаются на одинаковом уровне;
  6. Скрепите в просверленных местах мотор с платформой болтами;
  7. Туго натяните цепь на звезды. Если велосипедная цепь длиннее, чем нужно, удалите несколько звеньев;
  8. Прикрепите ручной акселератор к ручке мопеда и соедините его провод с мотором;

Всем хороших поделок из бензопилы и не скучайте.



proektabc.ru

Самоделки из бензопилы | 6 соток

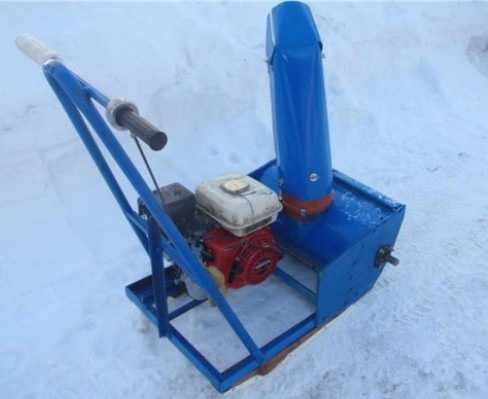

Снегоуборщик

Мотору бензопилы все равно, что вращать – режущую цепь или шнековый механизм снегоуборщика. Здесь все зависит только от конструкторских способностей создателя и его смекалки.

Используя бензопилу Штиль мощностью около 3 кВт, можно легко соорудить неплохое приспособление для очистки участка от рыхлого снега. Для упрощения конструкции некоторые мастера отказываются от установки колес, используя обычные саночные полозья.

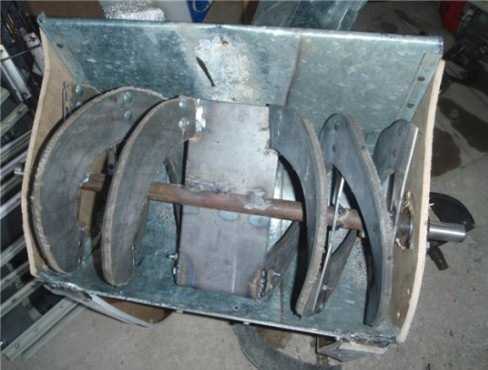

Самой ответственной частью, от которой зависит насколько хорошо самодельный снегоуборщик справится со своей работой, является шнековый узел. В движение его приводит шестеренчатая пара и цепь. Лопасти изготавливаются из толстой кордовой резины, а заборное устройство из листа оцинкованной стали.

Конструкция рамы Под снегоотбрасыватель можно приспособить пластиковую канализационную трубу, закрепив ее на корпусе заборника.

Использование в качестве пилорамы.

Первое, что приходит на ум, когда думаешь о том, что можно сделать из бензопилы это ее использование в качестве пилорамы. Распускать бревна на брус этим инструментом приходилось многим застройщикам.

Удерживая пилу на весу в руках очень сложно проконтролировать точность всей длины реза. Поэтому при трех или четырехметровой длине бревна он сильно уходит в сторону от намеченной линии. Решить эту проблему можно довольно просто. Для этого бензопилу  жестко фиксируют на раме, которая перемещается по направляющему профилю.

Бревно в этом случае лежит неподвижно и аккуратно распиливается по всей длине без виляний и косых швов. Если снабдить такую мобильную каретку четырьмя подъемными винтами, то можно  точно выставлять толщину распиливаемого бруса.

По доскам пилорама из бензопилы также будет работать без проблем, только в этом случае появится слишком много отходов, поскольку ее режущая цепь в несколько раз толще пилы ленточной пилорамы.

Мотобур

Это устройство пригодится не только при строительстве забора или фундамента из винтовых свай, но также и во время зимней рыбалки, когда в толстом льду приходится бурить десятки лунок.

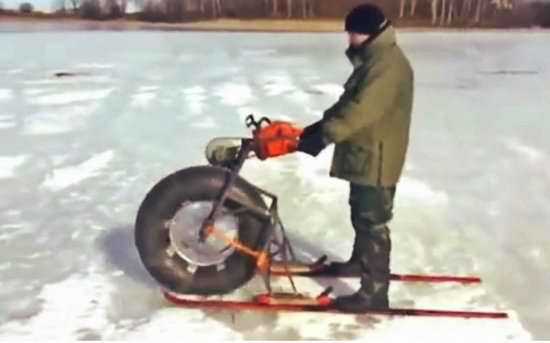

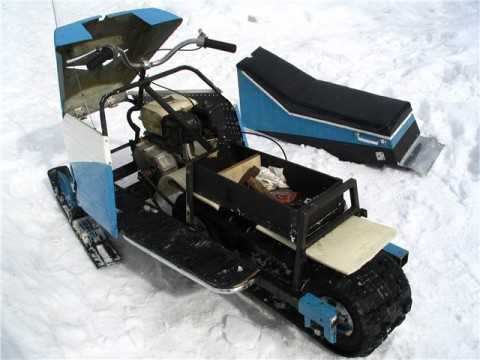

Самодельный снегоход… из бензопилы!
Оказывается, бензопила может пригодиться не только для заготовки древесины, но и в конструировании необычных транспортных средств.


Двигатели цепных пил довольно лёгкие и мощные, что делает их идеальным силовым агрегатом для самодельного транспорта. Нужно лишь подобрать металлическую раму, смастерить подходящую шину, добавить ось, пару лыж, руль и незамысловатый передаточный механизм.

Соединив всё это, получается невероятный снегоход. Судя по антуражу на видео, рискнём предположить, что дело происходит в России.А где ж ещё до такого додуматься могут? Сколько не попадалось таких видеороликов, подавляющее большинство их было из России. И на редкость мало из таких “умных” стран, как Япония или Израиль.

Галинка

6cotok.boltai.com

Самоделки из бензопилы : : WikiHomia

Около сотни человек в неделю приходят в мой блог из Яндекса с таким интересным запросом «Самоделки из бензопилы». Поначалу я не придавал особого значения этому запросу, пока число посетителей, разыскивающих эти самые самоделки не стало расти. Понятно, что у меня в блоге рассмотрено достаточно много самоделок, но про бензопилу нигде, кроме статьи о точиле, нет ни слова. Но опустим премудрости поисковой индексации и вернемся к нашей теме.

Я задумался, а действительно, что можно сделать из бензопилы ? Не с помощью бензопилы, а из нее самой. Если рассудить, то самая полезная деталь в бензопиле это двигатель. Двигатель нужен чтобы что-то двигать, ага. Значит самая первая самоделка — это средство передвижения. А средство передвижения может быть:

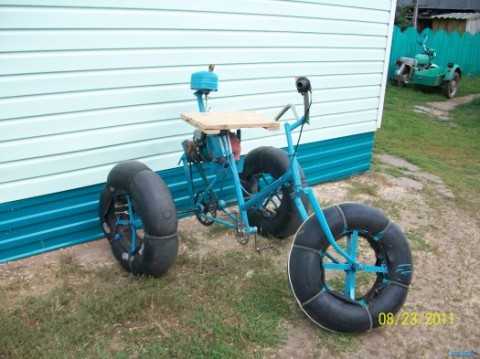

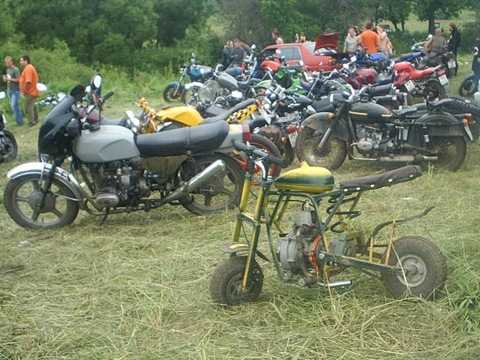

А — сухопутное с количеством колес более одного, распространенных типов мопед, тарантас, вездеход, снегоход.

Б — водопутное водное транспортное средство в виде разнообразных лодок и паромов.

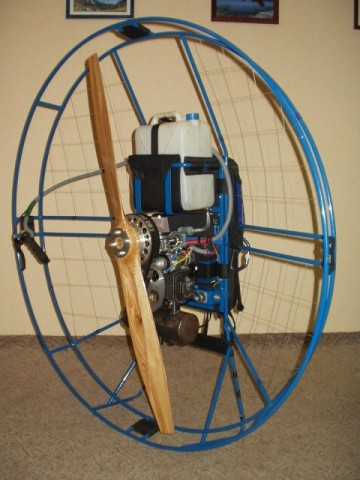

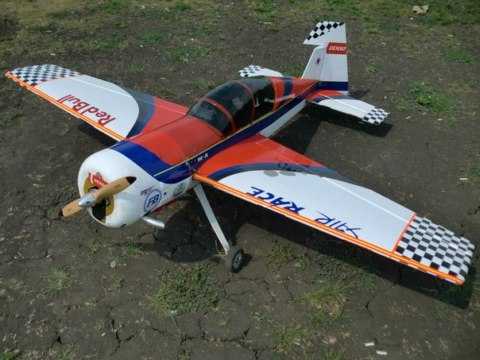

В — воздушное транспортное средство. Данный тип ТС как правило ограничивается парапланами и небольшими моделями самолетов. Ходят правда в интернете байки про одного заключенного, который сделал из бензопилы вертолет и даже смог на нем перелететь через тюремный забор, но это скорее подходит для передачи «Разрушители легенд». Мы с вами люди благоразумные и излишний риск нам ни к чему.

Г — космическое транспортное средство, — таковых самоделок из бензопилы на просторах не представлено по очевидным причинам.

Итак, с транспортными средствами мы кажется покончили. Для чего еще можно применить бензиновый двигатель нашего распиловочного инструмента. Естественно, для отрезного инструмента типа мегаболгалка.

И смею вас уверить, это не фотошоп. Более того, идея оказалась настолько популярна, что производители бензопил сами начали выпускать приставки, превращающие их инструмент в отрезные машинки.

А вот переносную электростанцию инструментом назвать язык не повернется. Но если ее предком была бензопила, прошедшая через руки нашего русского «Кулибина», то однозначно уже и не ответишь, инструмент это или нет.

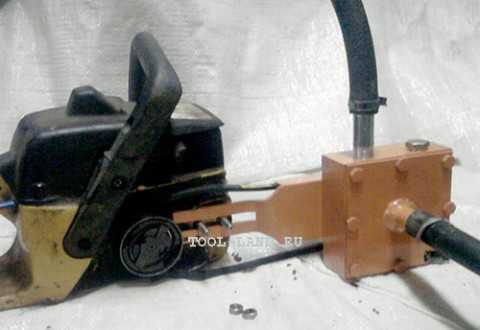

Хорошее применение можно найти бензопиле, если превратить ее в насос. А что, вот затопило например подвал с весенним паводком, пробки вышибло, электричества нет. А тут достаешь свой бензонасос бензопилонасос и в два счета и три литра бензина осушаешь подвал.

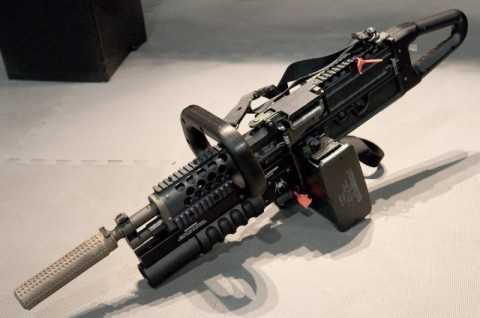

Еще один самоделкин (как оказалось, это не самоделка, а детище Knight’s Armament Company). Кстати не отечественный и похоже в детстве сильно переигравший в DOOM2. Так он от бензопилы вообще мало что оставил, зато посмотрите какой симпатичный инструментик получился, даже с подствольничком. В общем мужики оценят. И спасибо нашему читателю со скромным ником oo за уточнения!

У пулемета этого «от бензопилы» только название и схожая компоновка рукояток.
А вообще — это модификация KAC Stoner 99 LMG. И «самоделкиным» тут не пахнет — Knight’s Armament Company серъёзная оружейная фирма, хоть и частная.
Представлена эта модель была на выставке SHOT Show 2009 (это выставка оборудования и снаряжения для охоты и стрелковых видов спорта, ну и вообще огнестрела).
http://www.youtube.com/watch?v=W2h3peoX174
А название «бензопила» — Chainsaw — в данном случае еще обыгрывает аббревиатуру SAW — Squad Automatic Weapon, встречающуюся в названиях ручных пулеметов (например, M249)

Как видишь, мой дорогой читатель, самоделок из бензопилы великое множество. Но я, к сожалению, так и не узнал, что конкретно ты искал. Быть может мой обзор натолкнет тебя на мысль уточнить поисковый запрос и ты найдешь то, что искал, пусть даже и на другом сайте. Если в моем обзоре не хватает какой-то из самоделок, напиши о ней в комментариях и я расширю свой обзор на радость всем читателям.


А напоследок я оставил одну невероятнейшую самоделку. Как можно использовать все параметры бензопилы на 100% ? Какая самоделка может быть настолько великолепна, что ей дали имя ? Встречайте !

Шинная пилорама Мурка.

Похожие статьи:
Самоделки из велосипеда
Строим скворечник

wikihomia.ru

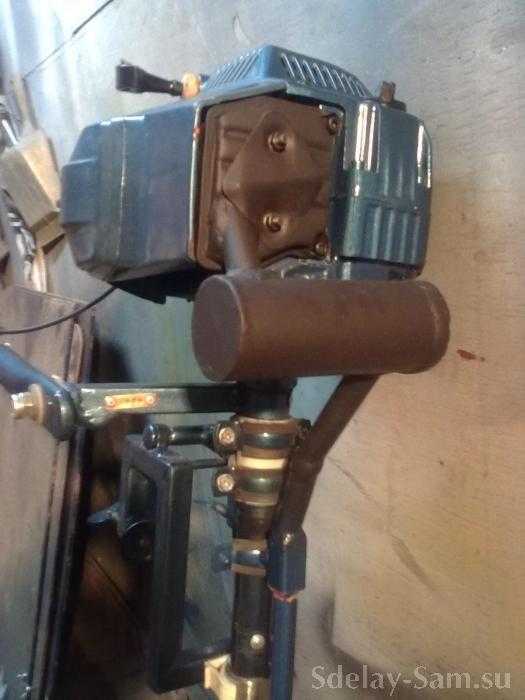

Самодельный лодочный мотор из бензопилы

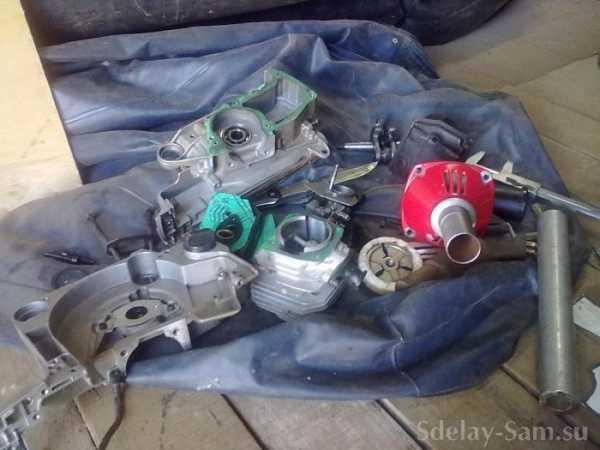

 Здравствуйте! Хочу представить Вашему вниманию Лодочный мотор изготовленный мною из бензопилы и других подручных материалов.

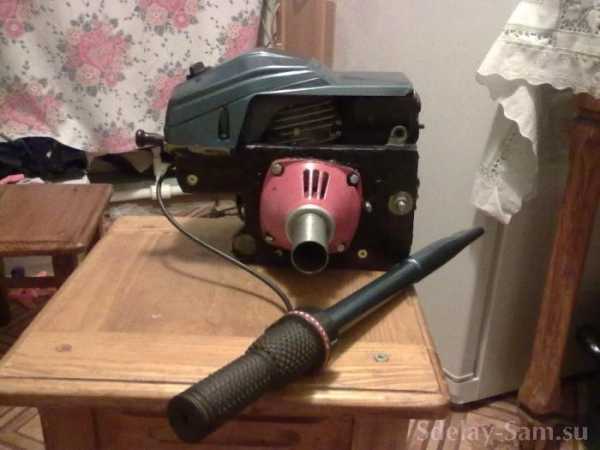

В качестве двигателя была использована так называемая в народе “цыганская” бензопила. В процессе изготовления из пилы выбросил шину,маслянный насос смазывания цепи и ручку управления вместе с бензобаком(бензобак решил сделать выносной)

Из толстого текстолита изготовил площадку для крепления к двигателю корпуса сцепления ,который позаимствовал от бензотриммера ,естественно переделав его под свой двигатель.В нижней части корпуса сцепления запресована стальная втулка для крепления к “ноге”

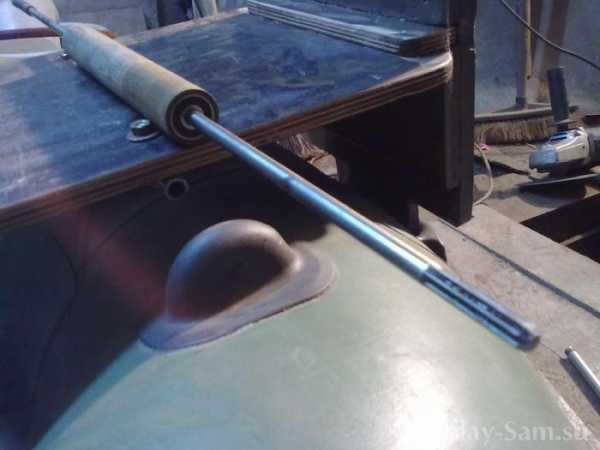

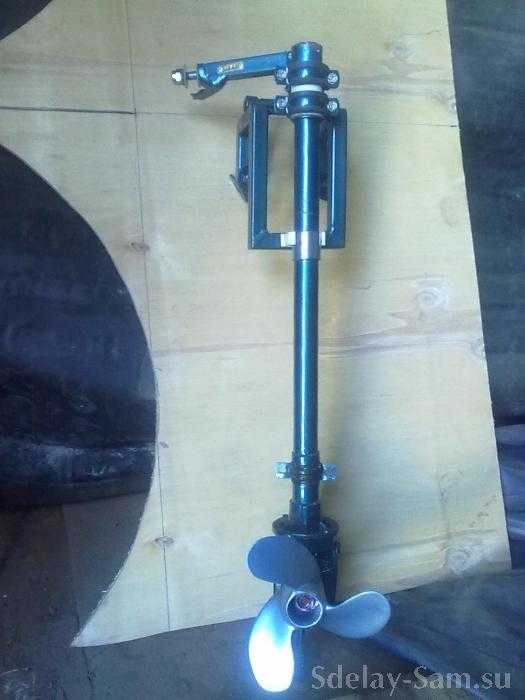

“Нога” изготовлена из старого дюралюминевого весла от надувной лодки

Муфта сцепления через соеденительный вал соеденяется с редуктором.

Редуктор изготовлен на базе старой болгарки и заполнен трансмиссионным маслом

Крепление к транцу лодки производится с помощью самодельной струбцины.

Управление с помощью румпеля изготовленного из дюраллюминиевой трубки.Ручка газа из переключателя скоростей от велосипеда.

Дополнительный глушитель самодельный.

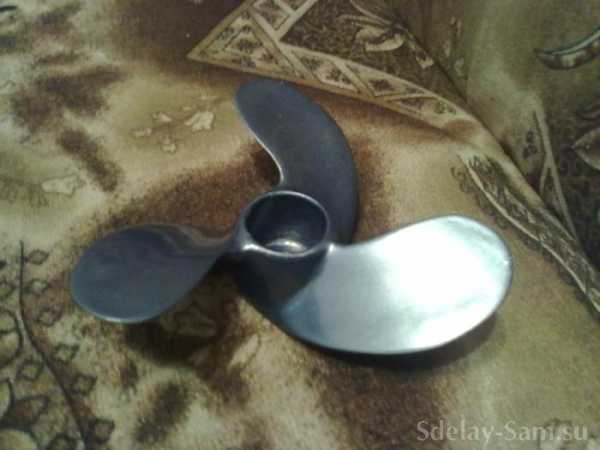

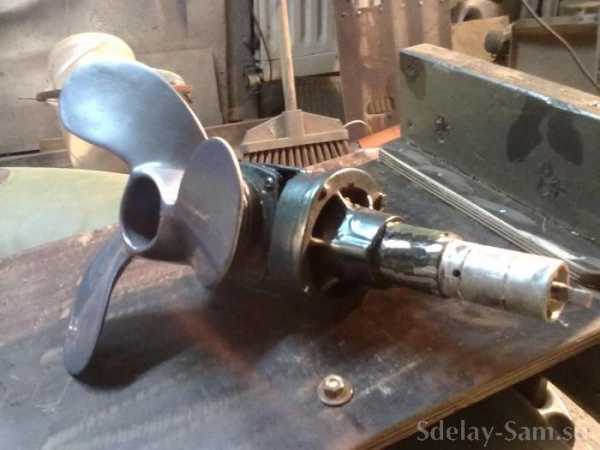

Винт самодельный. По винту от промышленного мотора изготовил форму,в которой в дальнейшем с применением эбоксидного клея и стеклоткани была отлита заготовка будущего винта.После шлифовки и окраски получилось вот такое чудо.

Мотор был опробован на лодке “НЫРОК-2” с установленным транцем на реке Остёр и Десногорском водохр.

sdelay.tv

Самоделки из бензопилы. Обзор, видео.

14944 Просмотры 0

Богат русский народ Кулибиными да «Левшами»…. Сколько неожиданных и полезных изобретений сделано российскими умельцами- и не перечесть! Какие только неожиданные вещи не обретали свою вторую жизнь! Не обошла доля сия и бензопилу. Сегодня поговорим про самоделки из бензопилы. Поскольку подобных изобретений очень много, то расскажу только о некоторых из них. Но думается, что рубрика «своими руками» которая включит в себя и самодельные приспособления из бензопилы прочно пропишется на блоге. Причем отдельно в каждом выпуске буду говорить о самоделках из бензопил «Дружба» и «Урал». Итак, небольшой обзор.

Лодочный мотор своими руками из бензопилы.

Одно из самых популярных самодельных приспособлений и переделок из мотопилы- это лодочный мотор. Подобные моторы могут использоваться, как правило, на резиновых лодках и небольших лодках из ПВХ. Установка их на металлические и большие ПВХ лодки нецелесообразна ввиду нехватки мощности. Вот несколько самоделок из бензопилы- лодочных моторов.

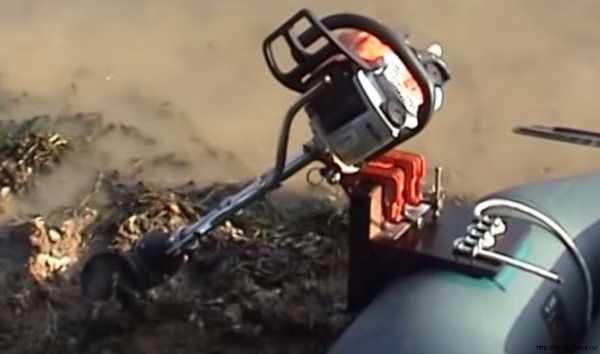

Лодочный мотор из бензопилы Stihl MS 180

Лодочный мотор из бензопилы

Первый лодочный мотор из пилы сделан на основе  Stihl MS 180. Очень оригинально сделан редуктор — путем сращивания частей привода «болгарки» и мотокосы. От этого редуктора вверх идет вал внутри трубы из алюминия, который выходит на муфту из фторопласта. В муфту вставляется ведущая шестерня от бензопилы.

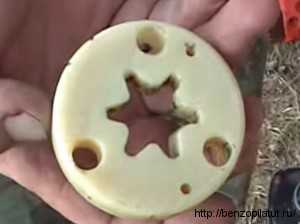

Лодочный мотор из бензопилы- муфта

В этом варианте лодочного мотора из бензопилы сделано выносное управление «газом» классического лодочного вида. Бензопила крепится на вращающемся основании и поворачивая ручку мы управляем направлением движения.
Очень интересно реализована идея уменьшения шума

Лодочный мотор из бензопилы- редуктор

работающего двигателя. Взят стандартный глушитель 180го Штиля, к нему приварена трубка, которая выводит отработанные газы в воду. Для того, чтобы газы выходили свободнее, на конце трубы сделан водозаборник.
На мой неискушенный взгляд, все же мощности двигателя 180-го не хватает для полноценной замены лодочного мотора.

Смотрите видео лодочный мотор из бензопилы Штиль 180 своими руками.

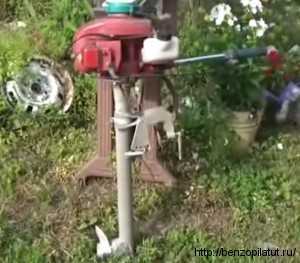

Лодочный мотор из бензопилы «Урал»

Лодочный мотор из бензопилы Урал

Второй лодочный мотор изготовлен из бензопилы «Урал 2Т» . Автор взял два редуктора от бензопилы «Дружба», топливный бак от бензокосы и сам двигатель от бензопилы «Урал». Конструкция здесь намного проще чем в первом варианте в виду того, что используется только двигатель от бензопилы, а не вся пила целиком. Мощности бензопилы «Урал» в 5 лошадиных сил вполне хватит для нормального использования в качестве полноценного лодочного двигателя. Единственный момент, который хотелось бы отметить- это установка более продвинутого глушителя была бы не лишней.

Смотрите видео лодочный мотор из бензопилы Урал своими руками.

Ледобур из бензопилы

Ледобур из бензопилы Штиль 180

Этот ледобур сделан на основе самой популярной бензопилы- Stihl MS 180. Устройство его очень простое- шнек, сочлененный с валом. Вал выходит на редуктор, который соединяется с ведущей звездочкой бензопилы. На креплении бензопилы так же находится дополнительная ручка для удобства работы.Тут стоит отметить, что для нормального функционирования ледобура и снижения нагрузки стоит применять редуктора с понижающим числом примерно 5:1, — 7:1. Это позволит сделать ледобур из бензопилы более надежным и удобным в эксплуатации. Если же вы хотите изготовить мотобур, то стоит учитывать, что в отличии ото льда в почве могут быть и камни, металл и прочие неприятности. Это означает необходимость установки более мощного двигателя(то есть бензопилы помощнее) и редуктора попрочнее.

Смотрите видео — ледобур из бензопилы Штиль МС 180

На сегодня все))) Продолжение следует!
