Как сделать бензопилу бесшумной своими руками: самодельная, тише, материалы, инструменты

Автор Виктор На чтение 4 мин.

Вопросом, как сделать бензопилу бесшумной своими руками, задается практически каждый владелец частного дома или дачного участка. Инструмент на высоких оборотах создает сильный шум, который разносится на сотни метров. Громкие звуки раздражают соседей, от них устает и сам мастер. Поняв природу данного явления, можно сделать работу бензопилы тише, потратив минимум времени и средств. Грохот возникает при взрыве бензина в цилиндрах и от соприкосновения выхлопных газов с воздухом. Частичное устранение данных факторов приводит к снижению шума.

Необходимые материалы и инструменты

В стандартных режущих изделиях выхлопная система сделана максимально короткой. Такое решение принимается для достижения мощности, необходимой для быстрого вращения цепи. Чтобы не ухудшать эксплуатационные характеристики техники и сделать ее тише, необходим продуманный и комплексный подход.

Изготовление глушителя для бензопилы своими руками предполагает наличие таких инструментов:

рулетка;
сварочный аппарат;
ножницы по металлу;
болгарка;
молоток;
керн;
маркер;
заклепочник;
напильник;
электрическая дрель;
строительный фен;
отвертки.

В зависимости от особенностей вносимых усовершенствований могут потребоваться материалы:

листовая нержавеющая сталь;
заклепки;
болты;
шурупы;
базальтовый огнеупорный шнур;
проволока;
массив древесины для вальцов.

Чтобы обезопасить руки, кожу, органы зрения и дыхания, во время работы следует пользоваться следующими средствами:

респиратором;
плотной одеждой;
монтажными перчатками;
очками;
строительной каской.

Конструкцией инструмента предусмотрено частичное поглощение шума корпусом. Если в нем имеются большие щели, их можно заделать мастикой на основе силикона. Материал снизит вибрацию, дребезжание пластика и металла.

Процесс сборки

Существует несколько направлений модернизации бензопилы своими руками. При правильном подходе самодельная выхлопная система будет действовать эффективно, не снижая мощность агрегата.

Самым простым способом избавиться от грохота является использование гибкого пластикового воздуховода и емкости с водой. Шланг через теплоизоляционные прокладки прикручивается к выхлопной трубе, другой его конец опускается в воду и жестко фиксируется на резервуаре.

Постепенно остывая и теряя скорость, выхлоп свободно выходит из двигателя. Контакт с воздухом нейтрализуется за счет воды. Чтобы сделать подобный глушитель на бензопилу, потребуется не менее 3 м гибких труб и ведро емкостью 10-12 л. Такая конструкция подходит для работы на ровном открытом месте без передвижений по участку. Используется для распила дров или бруса во дворе дома.

Падение мощности прибора и громкие звуки на низких оборотах могут быть вызваны засорением глушителя. Проходя через сузившееся отверстие, выхлопные газы издают сильный грохот. В некоторых случаях инструмент издает громкие звуки, напоминающие выстрелы.

Решить данную проблему можно такими способами:

Разобрать агрегат в соответствии с прилагаемой инструкцией. Извлечь выхлопную систему, удалить из нее нагар, твердые отложения смыть растворителем или бензином. Детали обезжирить и поставить на место. В смазке элементы не нуждаются, т. к. она сгорает при соприкосновении с выхлопными газами.
Прочистить выхлопную систему механическим способом. Предварительно ее следует просушить строительным феном, т. к. липкая субстанция плохо счищается. Удаление нагара проводится ершом с жестким пластиковым ворсом. Использовать стальные приспособления не рекомендуется, т. к. они царапают металл, что приводит к ускоренному износу изделия.

Предотвратить быстрое засорение глушителя можно путем приготовления топливной смеси из качественного бензина и масла, которые нужно смешивать в указанной изготовителем пропорции.

Самодельную выхлопную систему изготавливают из металла. Такая конструкция является продолжением штатного глушителя.

Работа проводится в следующей последовательности:

Изготавливается лекало для гибки труб из жести. Необходимо сделать две заготовки. Одна должна быть равной выхлопному отверстию. Вторая вытачивается с сечением на 2-2,5 см больше. Для такой цели лучше использовать мелковолокнистую древесину твердых пород.
Лист нержавеющей стали нарезается на заготовки нужной длины и ширины. Проводится их оборачивание вокруг вальцов. Делается это с помощью мускульной силы и молота. Чтобы упростить процесс, один край заготовки жестко крепится на вальцах гвоздями или шурупами.
Края согнутых труб выравниваются и свариваются между собой. На широкой заготовке шов выравнивается и полируется. Это необходимо для безопасности мастера и придания изделию презентабельного вида. Без этого тюнинг бензопилы будет неполным.
В тонкой трубе высверливается множество отверстий диаметром 3 мм. Делать их можно в любом порядке с интервалом не менее 5 мм.
Поверх просверленной заготовки наматывается металлическая шерсть, базальтовый шнур и алюминиевая проволока. Фиксация должна быть плотной, чтобы наполнитель не выдувало газами под давлением.
Сверху полученного изделия натягивается внешняя труба. Выполняется их скрепление с помощью болтов или шурупов. Передний фасад заваривается стальной шайбой.
Готовый глушитель присоединяется к выхлопной трубе бензопилы. Фиксацию лучше выполнить заклепками.

Для изготовления такого приспособления не требуется много времени, обойдется оно недорого. Но прослужить изделие может несколько лет, его необходимо только периодически чистить от скопившегося нагара.

Читайте также:

Оцените автора

Как сделать самодельную бензопилу. Как сделать бензопилу в домашних условиях?

Конструкция самодельной бензопилы не позволяет хорошо смазывать паз шины. При работе с самодельной бензопилой необходимо соблюдать технику безопасности. Самодельная бензопила действительно должна быть безопасной. Здесь важны два момента

Для создания пилорамы из бензопилы нужно два швеллера, высотой от 140 до 180 миллиметров и длиной около 8 метров. Также нам понадобятся уголки 50 на 100 миллиметров и две рельсы, их нужно перевернуть подошвой вверх. Создавая основу для пилорамы, по ее длине сверлим отверстия диаметром 14-16 миллиметров, отверстия должны располагаться на расстоянии 1-1,5 метра друг от друга. В работе потребуются стяжки, их число должно быть равно количеству отверстий, в качестве стяжек можно использовать отрезки водопроводной трубы. Длина стяжки должна составлять 25 сантиметров, их соединяют при помощи болтов. Стойки изготавливаются из металлических угольников, на которые ставится основа для пилорамы. Изготавливая основу, нужно тщательно следить за тем, чтобы основа состояла из строго прямых элементов. Расстояние от крайних стоек до конца основы должно состоять от 80 до 100 сантиметров. Чтобы придать дополнительную жесткость конструкции, можно приварить специальные раскосы между стойками.

Первая половина работы сделана, далее изготавливаем подвижную тележку, в ее основу пойдет стальная плита длиной 600 миллиметров и толщиной от 4 до 6 сантиметров. К плите снизу приваривается уголок 40 на 40 миллиметров, а далее тележка ставится на подшипники или ролики. Вверху необходимо приварить два уголка, к которым прикрепляем бензопилу, с помощью которой будет происходить распил. Последним этапом изготавливаем конструкцию для фиксации бревна. Для этого нужны трубы 35-40 миллиметров в диаметре и подвижные шланги, которые располагаем с последующим закреплением на любой необходимой высоте, ограничиваясь длиной трубы.

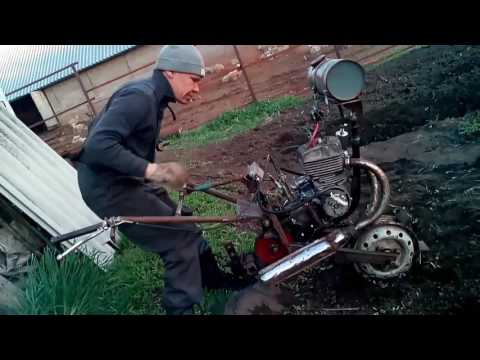

Как сделать мототяпку

И на огороде, и в саду, и на цветочной клумбе всегда найдется дело для тяпки — орудия простого, но универсального. Ею рыхлят почву, прибитую дождем и присушенную солнцем, проводят бороздки под посадки или орошение, уничтожают сорняки и окучивают огородные культуры.

Словом, во многих случаях выручает и полеводов и огородника сегментный нож на длинном черенке. Однако если участок большой — даже таким легким инструментом не намашешься: скоро заболят и руки и спина. Вот и решили механизировать эту работу — снабдить тяпку мотором Но не на -одно же лезвие ставить двигатель! Так родилась мысль о роторном рабочем органе, на котором был бы закреплено сразу несколько ножей.
Раму мототяпки размером 200X300 мм собрали из стального уголка 32X32 мм установив ее на ось с двумя свободно вращающимися колесами диаметром 330 мм. Сверху расположили подмоторную раму, на которой с помощью двух кpoнштейнов на болтах М8 укрепили двигатель от бензопилы «Дружба». За ним расположен на высоких стойках бензобак на 1,5 л с подачей топлива самотеком; спереди — червячный редуктор с передаточным отношением 40:1.

Он приводит во вращение рабочий вал двумя дисками на концах: к каждом на болтах М8 прикреплены по четыре рычага, оканчивающихся поперечно пластиной — ножом, установленным по углом около 130° к рычагу, для лучшеого заглубления в почву. Кроме того, спереди рамы находится культиваторная лапа на регулируемом кронштейне. На руках из водопроводной трубы длиной 1,3 м — мотоциклетный рычаг с тросиком для управления работой двигателя

Мототяпка хорошо показала себя на междурядной и сплошной обработке почвы: с ее помощью можно вести не только рыхление, но и культивации. Обладая высокой производительностью — от 3 до 8 соток в час, а также хорошей маневренностью, она пригодна не только для небольших приусадебных или пришкольных участков, но и для учебных полей, овощных делянок, садов и виноградников.

Как сделать бензопилу в домашних условиях?

Качественные бензопилы незаменимы на дачных приусадебных участках, при заготовке дров, а также в домашнем хозяйстве и поэтому изготовление данной конструкции самостоятельным путем по силам любому человеку. Как сделать бензопилу? Некоторые владельцы загородных участков находят мотор от скутера, покупают на рынках или в магазинах цепь для бензопилы, а затем прикручивают ее к мотору различными крепежными элементами. На этом самодельная бензопила готова! Но многие люди все-таки предпочитают покупать готовые модели, так как самодельные пилы должны быть действительно уникальными и безопасными.

Важным отрицательным моментом при работе с самодельной бензопилой является то, что конструкция не позволяет тщательно смазать паз шины. Поэтому может появиться риск получения обратного удара, который происходит в тех случаях, если конец основного рабочего органа соприкоснется с поверхностью древесины и резко бросит пилу в сторону пильщика. Для предотвращения получения травм в результатах обратного удара, все бензопилы необходимо оборудовать защитными устройствами, помогающими останавливать цепь при любом обратном ударе.
Необходимо помнить о том, что при длительном контакте с любой вибрирующей поверхностью у людей могут возникнуть серьезные и тяжело излечимые заболевания суставов. В наши дни современные технологии в выпусках простейших моделей для менее сильной вибрации предусматривают антивибрационные системы, роль которых выполняют обыкновенные резиновые прокладки. Современные профессиональные бензопилы для гарантированной безопасности обеспечены разделением двигателя и рукояток. Из-за недостаточной виброзащиты могут начаться нарушения кровообращения и другие неприятные последствия.

Если вы задались вопросом, как сделать бензопилу самостоятельным путем, то при выборе цепи обращайте внимание на уменьшение толщины пропила, которые дают меньше отходов. Цепи, предназначенные для продольного распила должны иметь угол заточки не меньше 10 градусов. Масло заливайте в места самого наибольшего трения: паз шины, ведущую и ведомую звездочку. Натяжение цепи проверяйте с помощью натяжки, как отверткой, так и специальным ключиком. Только после того, как вы проверите готовность бензопилы к работе, зальете топливо, и масло самостоятельно изготовленная конструкция будет полностью готова к работе.

Для ее быстрого запуска вытащите «подсос», выберите слабину специального стартового тросика и быстрым сильным рывком запустите бензопилу. Если вы будете производить запуск пилы вялыми рывками, то зальете свечу, что послужит дальнейшим осложнением при последующих попытках запуска. При правильном изготовлении пилы и соблюдений всех нужных правил, бензопила заводится с первой попытки. Все бензопилы обладают одним неоспоримым преимуществом – своей автономностью.

Самодельная бензопила – полезные рекомендации

Тех, кого интересует самодельная бензопила, мы вынуждены огорчить: изобретение данного устройства – занятие неблагодарное и нерентабельное.

Главным образом по той причине, что основой этого приспособления выступает мощный бензиновый двигатель, который делать своими руками нет смысла. А вот на основе этого двигателя народные “самоделкины” готовы собрать, что угодно – от миниэлектростанций до мотоциклов. Особенно полюбилась отечественным умельцам бензопила “Дружба”.

Основная причина использования именно этого инструмента для воплощения технических фантазий, очевидна: мощность и надежность двигателя в сочетании с разумной ценой устройства не могут остаться незамеченными. На основе бензопилы также изготавливаются пилорама. Принцип работы устройства, изобретенного российским мастером, несложен. Для этого берется минипилорама Granberg, и к ней прикрепляется бензопила. Рамка из металлического профиля крепится на шину пилы.
В итоге, расстояние от рамки до шины может регулироваться, и является определяющим для установки толщины пиломатериала. При пилении первого реза кругляка, на заготовку укладывается направляющая в виде лестницы, по которой движется рама.

Второй рез выполняется с применением полученной плоскости. Таким образом, самодельная бензопила представляет собой пилораму, выполненную на основе готовых инструментов. Самодельная пилорама на основе бензопилы. Самодельная бензопила. Самодельная пилорама на основе бензопилы

Выбираем бензопилу Поскольку самодельная бензопила – предмет мало осуществимый, рекомендуется воспользоваться продукцией, поставляемой различными производителями инструмента. Напомним, что бензопилы по степени сложности выполняемых работ можно разделить на три категории: бытовые, полупрофессиональные и профессиональные. Бензопилы бытового назначения используются от случая к случаю, например, если нужно заготовить небольшое количество дров для камина.

В среднем, этот инструмент рассчитан на эксплуатацию не более 40 минут в день и 20 часов в неделю. Поэтому, если Вам нужен легкий и удобный в обращении инструмент для нечастой обработки древесины – бытовая пила оправдает свое назначение. Полупрофессиональные пилы способны выполнять, практически, любые функции – от валки деревьев до обработки брусьев для строительно-ремонтных работ. Устройство можно использовать на протяжении 5 – 7 часов работы.

Но, если Вы намереваетесь работать бензопилой по 8 -10 часов в сутки, следует остановить выбор на профессиональном инструменте. (См. “Бензопилы Отзывы”) Профессиональные бензопилы отличаются высоким запасом ресурса, мощностью и широким спектром функциональных возможностей. Чаще всего их применяют для валки деревьев, и они способны бесперебойно работать по 8 часов без перерыва и в общей сложности, по 10-16 часов в сутки.

В нашем Интернет магазине Вы можете приобрести бытовые, полупрофессиональные и профессиональные бензопилы отечественного и импортного производства. Общее требование ко всем видам инструмента при покупке – заранее рассчитывать объем работ по использованию инструмента, поскольку перегрузки приведут к выработке ресурса, а, следовательно, к быстрому износу.

При покупке бензопилы нередко покупатели интересуются, с какой степенью применения усилий следует пилить. В принципе, такой проблемы не существует при хорошо заточенной цепи.

Если пильная гарнитура содержится в порядке, пила входит в древесину без труда, а вот при пилении тупой цепью, приходится надавливать на инструмент, так как эффективность работы падает в разы. Более того, при этом идет усиленная нагрузка на двигатель, что грозит вывести его из строя. Поэтому необходимо тщательно следить за состоянием режущей части и после каждой эксплуатации править цепь.

приспособление и технологии.

Самодельная пилорама из бензопилы

Преимущества распиловки бревен

Как бензопилой распилить бревно на доски? Люди, у которых возникает данный вопрос, обычно руководствуются тем, что это должно быть достаточно удобно и только. Однако на самом деле у данного процесса есть несколько существенных преимуществ, из-за которых им и пользуются.

Что очень важно, так это возможность распиловки бревен во время влажной погоды или даже дождя. Оборудование не испортится из-за этого, а возможность работы почти в любую погоду значительно расширяет его функциональность.

Возможность распилить бензопилой бревно на доски, как это удобно хозяину, отличается еще и тем, что достаточно мощный аппарат может работать целый день. Единственное требование — это мощность более 7 лошадиных сил.

К тому же если было приобретено оборудование, работающее на бензине, то оно становится достаточно универсальным в плане его применения в любом месте, где будет удобно обустроить рабочую площадку, так как нет зависимости от питания электричеством.

Есть еще одно очень ценное свойство — это наличие плавного пуска, а также возможности регулировать скорость работы бензопилы. Это качество отлично подойдет для тех, кто только начинает осваивать работу с данным агрегатом.

Последнее в списке, но очень важное преимущество — это стоимость. Даже хорошая бензопила стоит намного меньше, чем небольшая пилорама. К тому же ремонт обойдется гораздо дешевле и займет меньше времени, когда он потребуется.

Особенности механизмов для обработки бревен

У многих частных застройщиков возникает вопрос: как распилить бревно вдоль бензопилой? Специалисты рекомендуют для совершения данной операции, прежде всего, закрепить бревно и только после этого осуществлять обработку. Кроме того, чтобы срез был максимально ровным, необходима хорошая заточка цепи данной пилы, чтобы ее не уводило в сторону или же купите специальную цепь, предназначенную для продольного распила.

Действовать при использовании ручной пилы нужно так же, как и при обработке пилорамой. Срезается горбыль и оставшееся бревно разделывается на продольные доски, у которых потом отделяются боковые необработанные кромки. Только основное отличие при работе с пилой заключается в повышенной сложности, ведь вам нужно выдерживать равномерную толщину доски при работе с постоянно стремящейся к вилянию пилой, также это просто физически сложно, все время держать ее в руках.

Все специалисты сходятся во мнение, что если существует возможность, лучше отвести материал на пилораму, где на профессиональном оборудовании их обработают с наименьшими потерями и предельно ровными краями.

Соблюдение безопасности в ходе работы

Чтобы не было сбоев в работе и несчастных случаев, следует соблюдать меры безопасности при работе с материалом и инструментами:

При работе не пускать на рабочую площадку посторонних, особенно детей.
Во время работы следует пользоваться средствами защиты от шума и опилок, которые разлетаются во время распила.
Нужно иметь при себе аптечку со всем необходимым для использования в случае порезов.
При использовании дисковой пилы необходимо надевать на нее защитный кожух.
Нельзя заливать бензин в разогретый бак бензопилы.
Использовать бензопилу только по назначению, не включать ее на полную мощность, если она не в работе.
Не нужно сильно давить на пилу во время работы.
Бревно для распила следует устанавливать с правой стороны.

Бензопила служит удобным инструментом, который можно использовать для самостоятельного производства досок. Она подходит для использования в приусадебном хозяйстве, где нужно подремонтировать или построить новые хозяйственные постройки. В таких случаях большое количество досок не требуется. Поэтому их легко можно нарезать из любых бревен в необходимом количестве. При приобретении сноровки работа делается быстро, а качество досок отменное.

Вспомогательным инвентарем является барабанный дебаркер-окраиватель.

С его помощью бревна просто очищают от коры.

Насадка представляет собой барабан, работает благодаря клиноременной передаче. К двигающимся ремням крепится с помощью особых шкивов по двум сторонам от оси. Методом подбора поперечника шкива можно подобрать лучшую скорость вращения вала.

Насадки для работы

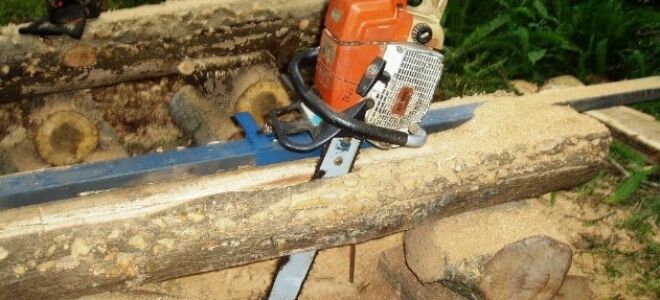

Как распилить бензопилой бревно на доски? С преимуществами данного метода все стало ясно, а далее стоит обратить внимание, что работы проводятся с использованием определенных насадок, которые подходят для разного рода работ.

Есть насадка, которая применяется для распиловки бревна вдоль, а называется она достаточно просто — насадка для продольной распиловки. Естественно, что в данном случае весь рабочий процесс будет проходить в горизонтальном положении. Процесс работы такой насадкой гарантирует получение досок одинаковой толщины. Готовые материалы придется просушить, после чего их можно будет использовать для нужного дела.

Порядок выполнения подготовительных работ

Чтобы распилить бревно вдоль, нужно выполнить следующую последовательность действий:

Взять две прямые доски и прикрепить одну к другой под прямым углом. В результате получится прочная ведущая линейка.
Для поддерживания изготовленной линейки нужно сделать упоры из досок.
Перемещение стволов нужно выполнять с использованием кантователя.
Бревно следует поместить на удобную основу.
На шине бензопилы с использованием гаек нужно закрепить рамку.
Опоры ведущей линейки надо прикрепить к торцам бревна, проконтролировав горизонтальность положения уровнем.
Для фиксации всех скоб и элементов конструкции необходимо использовать саморезы. Гвозди для данных целей не подходят, поскольку их в дальнейшем сложно извлечь, не причинив повреждений деталям конструкции.
Ведущую линейку нужно прикрепить к опорам при помощи скоб и отрегулировать ее высоту с учетом того, что пропил пойдет не по ней, а приблизительно на один сантиметр выше.
Бревно нужно повернуть и закрепить вторую доску таким образом, чтобы она упиралась в землю и поддерживала бревно.

Облегченная насадка и дебаркер

С использованием продольной распиловки бревен разобрались, и можно перейти к облегченному методу. Он действительно очень прост в использовании, так как с одной стороны происходит крепление элемента. Однако данный метод обладает более низкой производительностью, если сравнивать с первым. Кроме того, доски будут получаться несколько неровные, а потому обычно их используют для второстепенных строений.

Еще одна насадка — это барабанный дебаркер, или же окариватель. Технология распиловки бревна на доски бензопилой предусматривает использование данной насадки как одной из наиболее подходящих для роспуска материала. Работает она за счет клиноременной передачи. Крепится насадка к обоим ремням, а для ее фиксации имеются в наборе специальные шкивы. Что касается скорости вращения, а следовательно, и производительности, то она напрямую зависит от размера этих самых шкивов. Благодаря этому изменить в нужную сторону скорость работы не составит труда.

Как правильно распилить бревно бензопилой на доски? По отношению к работе с данной насадкой вопрос наиболее актуален, так как во время ее эксплуатации очень важно следить за ходом работ, для чего опытные мастера даже могут привлекать помощников.

Как распилить бревно на ровные доски и брусья

Довольно таки непросто ровно распилить вдоль бревна древесину. Ведь по всей длине нужно выдержать одну и ту же толщину. Для этого существует специальное оборудование, которое крепят на бревно.

Многие, для распиловки бревна в домашних условиях, изготавливают пилораму своими руками

Как сделать домашнюю пилораму своими руками

Рассмотрим два, наиболее используемых варианта изготовления пилорамы.

Вариант первый

Свариваем каркас из швеллеров и профильной трубы
Пилу с электрическим или бензиновым приводом прикрепляем на каретке с вертикальной подачей
Прикрепите линейку к вертикальной стойке, для того чтобы роспуск на доски был точнее максимально
Отшлифованную трубу или стержень используйте в качестве направляющей каретки, они нужны, чтобы каретка передвигалась по вертикали.
В подшипник устанавливаем винт, для того, чтобы тот перемещал каретку при движении

При этом варианте, в движение приводится именно пила, на специально прикрепленном каркасе, а бревно остается на месте. Цепная пила в этом случае быстрее справится с задачей. Если планируете использовать сабельную пилу, то процесс затянется, поскольку работает она в одну сторону.

Вариант второй

Свариваем каркас из металлических пластин и угольников
К нижней части каркаса крепим двигатель
В верхней части ставим вал со шкивами
На вал крепим одну или несколько дисковых пил
На столе крепим направляющую из угольника (метал)
Подавайте бревно, двигая его вперед и прижимая к направляющим

Подписывайтесь на наш канал Яндекс.Дзен

Вам будет интересно

28.12.2017 Мебель – основная составляющая в интерьере
03.10.2019 Как использовать горбыль
05.04.2019 Замысел и исполнение картины на кленовом листе поражают воображение
28.12.2017 Модные цвета стен в доме – советы
28.12.2017 Мягкая офисная мебель

Техника распиловки вдоль

Продольная распиловка достаточно часто используется, а потому лучше пару слов сказать о правильной технике работы. Так как данный метод применяется для получения досок, использующихся в строительстве важных зданий, то нужно, чтобы они были почти идеальными. Для того чтобы добиться одинаковых габаритов, необходимо во время работы использовать направляющую. Роль этого вспомогательного элемента может выполнять железная рейка или же другая доска, но очень прочная и идеально ровная.

Особенности пилорамы из бензопилы

На рынке можно встретить много видов пилорам, однако в основу их всех положена бензопила. Цепь для бензопилы в данном случае может быть ленточного или цепного типа, в зависимости от задач, которые нужно выполнить.

Первое — это цепное оборудование. Оно отлично подходит для работы с круглыми заготовками, а в качестве рабочего элемента применяется пильная цепь. После работы такого элемента всегда остается большое количество опилок. Именно это и относится к наиболее весомым недостаткам такой конструкции.
Второй вариант — это пилорама на основе ленточной бензопилы, которая отлично подходит для работы с бревнами достаточно больших габаритов. Цепь для бензопилы здесь соответствующего типа. Из недостатков отмечают также опилки, однако дело в том, что здесь их не слишком много, но они разлетаются на достаточно большое расстояние. По этой причине такой вид агрегата обычно используется вместе со стружкооткосом, к которому дополнительно рекомендуется подключать гибкого типа воздуховод.

Приспособление для распиловки бревен бензопилой: учимся изготавливать своими руками

Огромное количество бытовых и производственных задач требуют распиловки деревянных бревен. Для этого создан целый арсенал вспомогательного оборудования, большая часть из которого стоит очень дорого, почему используется только в крайнем случае. Гораздо проще применять для этого бензопилу, для которой тоже изобретены всевозможные вспомогательные средства, в значительной мере упрощающие не только процесс заготовки дров, но и распускания бревен на доски даже без помощи стационарной пилорамы. В данной статье мы и поговорим о том, какими они бывают и что требуется для их самостоятельного изготовления.

Классификация приспособлений к бензопиле для распиловки бревен

В зависимости от того в каком направлении будет осуществляться распиловка, все существующие насадки для бензопилы делятся на 2 обширные группы:

для продольного распила леса; для поперечных срезов.

Обе категории представляют целый ряд промышленных адаптеров, позволяющих получать доски и пиломатериалы требуемого размера, которые потом можно использовать для строительства или ремонта.

Когда в распоряжении нет заводских вариантов, единственный верный путь – изготовить их аналоги у себя дома.

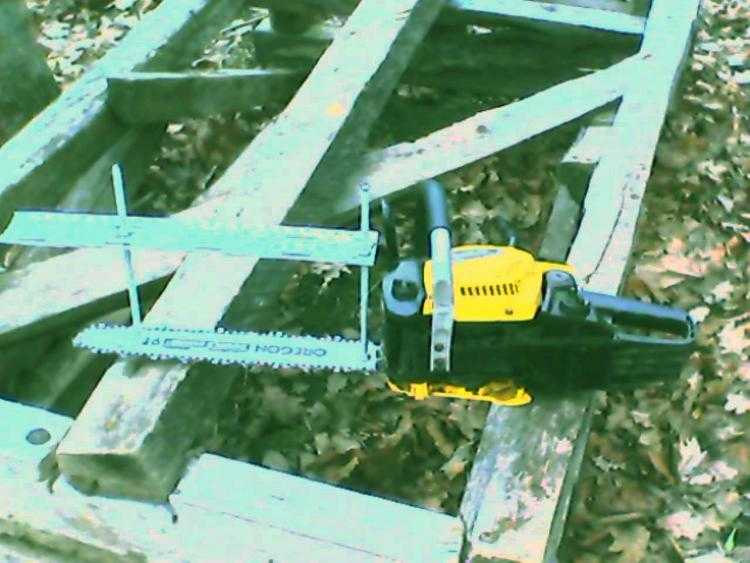

Приспособление для бензопилы продольной распиловки своими руками

В его основу положена достаточно простая конструкция – обычная рамка, которая прикрепляется к направляющей с обеих сторон. Если делать крепления лишь с одной – точность распила будет нарушена, но это не помешает приспособить такие доски для постройки хозяйственных помещений или деревянных заборов. Рассмотрим поэтапно.

Как и в другом случае, начинаем свою работу с чертежей. Они – основа фактического материала и источник правильного хода работы. Подыскиваем каркас для будущего устройства (им может стать обычная детская парта или же квадрат-труба). Желательно, чтобы поперечное сечение было не меньше 2 х 2 см, а то и несколько больше. Начинаем мастерить зажимные элементы. Их размер должен быть на уровне 0,5-0,6 м. Одна из торцевых сторон каждого из них должна стать основой для агрегации следующего механического узла – поперечины. Ее лучше всего приварить для большей надежности. В уже приваренной поперечине проделываются с помощью электродрели ряд отверстий пол болтовые стяжки. В ее центре должен быть небольшой выступ, чтобы можно было полноценно зажать шину.

Сверху так же привариваем подобные крепления, фото которых Вы видите справа текста. О чем еще стоит позаботиться на этом этапе? Конструируя такие зажимы, желательно, чтобы высота шины была несколько меньше ширины болтовых креплений. Начинаем собирать опорную раму. Она не должна быть точной квадратной формы. В идеальном варианте ее длина – на 1 дм больше ширины. К ее двум сторонам в перпендикулярной плоскости необходимо прикрепить две конструктивные детали с длиной не менее 0,1 м. Такой размер определяется необходимостью их дополнения зажимами и стягивающими болтами. С этой целью снова при помощи дрели делается отверстие, а сами гайки привариваются в основе. Для эргономичности стоит подумать и о ручке, которую так же можно приварить из подручного металлического материала. Момент самой сборки, но и здесь должна быть четкость технологической концепции. Первым делом в пазовые элементы вставляются зажимы, после них – направляющая бензоинструмента, которая должна быть очень точно зафиксирована. Как выбрать правильное расстояние? Это уже регулируется сугубо индивидуально, в зависимости от того, материал с какой толщиной Вы хотите получить на выходе.

Согласитесь, что такой ход действий очень простой, а самым сложным, на удивление, может оказаться неимение дома электросварки, на работе которой построен весь самодельный цикл.

Делаем козлы для распиловки дров бензопилой самостоятельно

Обработка древесины, цель которой – заготовить дрова на зиму, не может обходиться без всем известного приспособления – козла, который не только облегчает данную манипуляцию, но и позволяет производить ее самостоятельно без привлечения дополнительных человеческих ресурсов. Каждый уважающий себя домовладелец, сталкивающийся с такими моментами, просто обязан обзавестись таким «подсобником», что далеко не означает его покупку. Как и другие устройства, его можно сделать самостоятельно, а как – рассмотрим по порядку.

Рекомендуем: Как своими руками собрать каркас для гипсокартона на стену?

Составляем план работы с подробным чертежом, чтобы данный станок вышел геометрически правильным. Для упрощения предлагаем Вам ознакомиться с конструкцией, ведущие параметры которой уже рассчитаны и отмечены на фото снизу.

Подбираем прочные расходные материалы, среди которых: деревянные брусья; столбики из крепких пород дерева; профиль из металла; металлические трубы, пруты и прочее, что составляет группу «домашнего металлолома». Комбинируя имеющие вышеперечисленные материалы или выбрав только один из видов по чертежу переходят к сборке данного вспомогательного оборудования. Оптимальной высотой козла считается 1 метр, хотя данный параметр регулируется зависимо от роста пильщика, мощности бензопилы и размеров деревянных стволов, которые будут на него улаживаться.

Каждый из описанных способов, хоть и приведет к конечной цели, но все же имеет один весомый недостаток – отсутствие гарантий личной безопасности, поэтому об этом необходимо позаботиться дополнительно.

Источник: sadovij-pomoshnik.ru

Это интересно: Размещение розетки на кухне — как расположить, на какой высоте разместить над столешницей?

Насадки и приспособления для распиловки – домашний умелец оценит!

Распил бревна бензиновой пилой может производиться после доукомплектования ее разными типами приспособлений и спецнасадок. Получить относительно ровные доски из ствола старого засохшего дерева на своем дачном участке несложно, если установить на бензопилу стандартную насадку для продольной раскройки древесины. Важный момент. Идеальными досками при использовании этой насадки вы не обзаведетесь. Зато разрезанные изделия вполне можно пустить на постройку ограды вокруг участка либо простейшего сарая.

На бензопилу устанавливают насадку для продольной раскройки древесины

Более качественно распилить бревно будет проще, если добавить к насадке приспособление для удержания деревянной заготовки и направляющую. На шину пилы нужно смонтировать рамку из металла. Она продается в строймагазинах. При желании ее реально сделать своими руками, используя ножки от старой школьной парты либо обычные металлические уголки. Дистанция между шиной и рамкой регулируется. За счет этого появляется возможность распиливать бревна на разные по толщине доски.

Если инструмент будет применяться стационарно, направляющую для бензопилы изготавливают из ровного деревянного бруска либо из металлического профиля. Он должен быть максимально жестким. Торцы самодельной направляющей крепятся на козлах. А под эту конструкцию затем укладывается бревно для распиловки. Процесс его обработки будет происходить быстро и без лишних трудозатрат.

Стоит отметить, что описанная методика используется исключительно для разрезания небольших по длине стволов. Если взять более длинное бревно, направляющая станет прогибаться. В результате ствол не получится разрезать качественно и равномерно.

Первый вариант самодельной пилорамы

Для того чтобы своими руками собрать самодельную пилораму из бензопилы, необходимо запастись следующими инструментами и материалами:

Два швеллера для основы, которые в длину будут по 8 метров, а в высоту по 140-180 мм, а также две рельсы.
Для скрепления конструкции понадобятся разные уголки: 50х100 мм и 40х40 мм.
Для стяжки потребуется также несколько водопроводных труб по 25 см.
Стальная плита в качестве основания, которая будет в толщину 4 см, а в длину до 60 см.
Подвижные шланги и несколько труб диаметром 35-40 мм.

Начать всю работу нужно, естественно, с подготовки основания. Самодельная пилорама из бензопилы собирается следующим образом:

Для начала нужно соединить рельсы, которые укладываются подошвой вверх. Для фиксации используются уголки 50х100 мм. Здесь важно, чтобы они лежали максимально ровно, а потому рекомендуется использовать строительный уровень.
После этого в готовом основании нужно просверлить несколько отверстий. Их диаметр от 14 до 16 мм, а шаг 1-1,5 метра.
После этого нужно взять количество стяжек, равное количеству отверстий, и соединить их при помощи болтов.
После этого из металлических угольников нужно сделать ножки, на которые будет крепиться основание, то есть плита. Расстояние между самой крайней стойкой и основной должно быть примерно 1 метр.
Для создания максимально жесткой конструкции рекомендуется приваривать раскосы между стойками.

После этого остается разобраться лишь с монтажом подвижной тележки для станка для роспуска бревен. Чтобы ее установить, необходимо снизу к плите приварить уголки 40х40 мм и сверху на них поставить изделие на ролики или же подшипники. Сверху же плиты нужно приварить еще два уголка, которые будут выступать креплением для самой бензопилы.

Изготовление зажимов для шины бензопилы

Сначала вооружаемся рулеткой и маркером, и размечаем профильную трубу. От профильной трубы отпиливаем четыре заготовки длиной по 15 см.

Далее размечаем уже отрезанные кусочки, и сверлим отверстия по краям.

Отрезаем квадратные кусочки металла, и привариваем их по торцам заготовок из профильной трубы. Зачищаем лепестковым кругом сварные швы.

После этого отрезаем четыре куска толстого металла. Привариваем их по центру каждой заготовки из профтрубы.

Соединяем части зажимов друг с другом с помощью болтов и барашковых гаек. Головки болтов нужно приварить к одной из частей зажимов.

Краткая инструкция по работе

Кроме того, что необходимо сделать пилораму, на ней следует еще и правильно работать, а для этого важно знать краткую инструкцию.

На основании лучше всего установить тиски, при помощи которых можно зажать бревно. Далее на полозьях и пилораме следует сделать разметку. Агрегат заводится плавно и потихоньку начинает подводиться к бревну. Шина бензопилы в этом случае должна находиться точно по центру разметки пропила.

Очень важно во время работы не делать никаких рывковых движений, так как это может привести к стопору шины.

Мнения о пилораме на основе бензопилы

Алексей Юрьевич

51 год, Самара

У меня была циркулярная пилорама, смонтированная на столике, для роспуска досок и бруса. Когда делал сруб для бани, решил, что доски сделаю сам из кругляка. Для этого сварил пилораму из старого 440-го Штиля, которому уже Бог знает сколько лет. Помог друг, который работает на металлобазе — профиль, уголок и швеллер вышли почти по себестоимости. Купил только цепь специальную для продольного реза. После того, как поставил баню, ко мне и соседи стали ходить — то одному распустить, то другом. Каждый немного, но заплатит, спасибо скажет. А я подсчитал, что по материалу вложил примерно тысяч 15 — 20, это без пилы. Зато теперь доску я могу не заказывать — сам всё напилю.

Андрей

34 года, Смоленск

Делал себе ручной станок для роспуска бруса из бензопилы Патриота 6220. Для человека, у которого есть сварочный инвертор, ничего сложного, хотя у меня корочки сварщика нет. Распилил около трёх кубов бруса — полёт нормальный. Потом попробовал распустить бревно 40 см. К концу бревна (длина метров 6) пила начала неважно работать. Скорость замедлилась. Короче, для цельного бревна нужна цепь с меньшим углом. Для эксперимента взял старую, отнёс в мастерскую, мне её переточили под 10 градусов. Рез стал живее, но нагрузка на пилу выросла. Приходится давать ей отдохнуть.

Как Сделать Бензопилу Бесшумной – NZIZN.RU

как сделать тихой бензопилу

Можно ли сделать этот движок тихим?приходит клиент в магазин возвращать продукт бензопилу. какие претензии? да вот в аннотации пишет, что за час нарезает 4 куба дров, а у меня больше 3 не выходит счас проверим (заводит) ух ты, а почему у вас она зажуржала? Имеется два мотора от бензопил,оба орут до невозможности, с одним из их начал эксперементировать, сделал глушак. но заводится стал теперьПропал ударный звук, звук выхлопа стал тише, но вроде как еще мотор сам благопристойно шумит. Тихий глушитель на бензопилу. Как сделать тише глушитель.Как сделать выхлопную трубу для бензопилы — Лайонз. Глушитель для бензопилы видео — Глушители — Запчасти для бензопил и триммеров. Содержание. Бензопила это универсальный инструмент, сфера внедрения которого очень широка. Ввиду особенного значения техники подобного рода современные производители предлагают покупателям широкий выбор различных моделей не только лишь Как сделать глушитель для бензопилы в домашних критериях. Хорошего времени суток, дорогие читатели подписчики Блога Андрея Ноака.сделать таковой аппарат, который вправду сделает работу бензопилы существенно тише и для вас не придётся повсевременно ссорится с Как на бензопиле сделать выброс тише? Звучно работает. Есть Альпина и китайская, патриот что ли.На китайской просто два отверстия с сложной геометрией. Что можно приделать что бы работало тише? как сделать бензопилу штиль стопроцентно бесшумной | Создатель топика: Игорь.

Необходимо в тихаря спилить несколько деревьев что бы ни кто не лицезрел и не слышал Может кто знает как сделать без шума и следствия заглушку на штиля. О том, что можно сделать из бензопилы своими руками, дальше и речь пойдет. Особенности сотворения мотобура из бензиновой пилы. Для того чтоб сделать мотобур своими руками из бензопилы, для начала нужно отрегулировать скорость вращения мотора Как на бензопиле сделать выброс тише. VLOGВлог глушитель для бензопилы, БЛОН. На бензопилах глушители уже есть.Как сделать глушитель для бензопилы. Сделать тише бензопилу. форум mastercity.

Скажите, как сделать этот глушитель на бензопилу?Потом в нее необходимо будет наварить ракушки что бы притупляли работу бензопилы и она работала тише. Тихая бензопила. Как сделать тихий глушитель на бензопилу урал — Enote.ru. сделать тише бензопилу — фото- Форум Mastergrad.Как сделать глушитель на бензопилу.

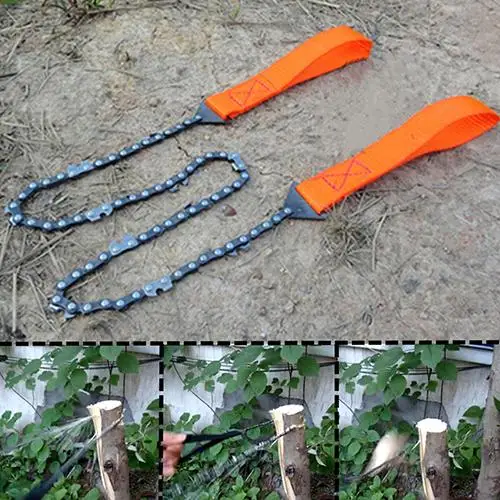

ручная самодельная пила из цепи. от бензопилы : Выживание. Связанных вопросов не найдено. Может быть ли бензопилу сделать тише? 0. Юзер Алексей Стукальский задал вопрос в категории Остальные Авто-темы и получил на него 9 ответов. Есть двиг от пилы дружба. 4 л/с. Но грохот от него- аж уши закладывает. Из чего-бы ему глушак сделать? Подойдёт резонатор авто, либо глушитель? Либо их оба нужно непременно? Бензопила была мною отчасти разобрана (для очистки и оценки состояния деталей). Так же мною был заменен наконечник свечи зажигания (весь был в трещинках) и установлен выключатель зажигания (отсутствовал на момент приобретения пилы). Основная страничка » Дачный дом » Что можно сделать из бензопилы своими руками?Бытовые пилы продаются по низкой цены, намного легче по весу и комфортны в применении. В руках умельцев рядовая

бензопила, вначале созданная для распиловки древесной породы, становится воистину функциональным устройством. При всем этом широта ее внедрения просто поражает своим многообразием. [quote:дед]как сделать бензопилу очень бесшумной?[/quote] Не заводить её :gigi: Только бесшумность работы бензопилы никак не облегчит нелегкое дело браконьерства.

Сделай и для себя это обычное и полезное устройство. оно точно понадобится своими руками. Бензопила POULAN регулировка карбюратора. Выбор китайской бензопилы. Китайская бензопила 10 месяцев работы. Бензопила STIHL 180. Устройство бензопилы. Кроме перечисленных узлов на бензопилах имеется система очистки подаваемого в карбюратор воздухаиз него в карбюратор, и при этом, чтобы из отверстия для воздуха не вытекало топливо, в крышке, закрывающей заливное отверстие, сделан сапун. глушитель в воду испытание. 03:57. делаем очень ТИХИЙ выхлоп. 04:31. Тест глушителя на Stihl MS250. 01:36. Простои способ как сделать чтоб не зажимало бензопилу в бревне. 02:42. Партнер НЕТ МОЩНОСТИ. Если вы не знаете, как сделать чтобы бензопила работала тихо, то, в первую очередь, потребуется изучить ее конструкцию. Только после этого можно начинать самостоятельный ремонт инструмента. Пилорама из бензопилы, которую можно сделать с помощью металлической рамы. К этой раме жестко прикрепляется бензопила.Самодельный снегоуборщик может быть сделан из пилы, мощность которой превышает 3 кВт.

Как сделать бензопилу » Похожие видео Как сделать бензопилу. 28 апреля 2014 г. 19:59:22 Master Alex Жалоба Правообладателям Поделиться. При работе с бензопилой необходимо широко расставить ноги, выпрямить спину. Инструмент следует крепко держать обеими руками, но без лишнего напряжения, находясь во время работы немного сбоку от пилы. Как пользоваться бензопилой, следует знать каждому мастеру. Если не выполнять правила, оговоренные производителем подобной техники, возникает высокий риск несчастных случаев. Самодельный глушитель для бензопилы или пускача. Продолжительность: 2:15 лядовичи фазенда 21 405 просмотров.Простой способ как сделать чтоб не зажимало бензопилу в бревне. Продолжительность: 2:42 Vetal 16 1 674 просмотра. как сделать муравей тише. | Автор топика: Graham. с 2 глушаками будет тише. Nikita (Sumitra) ээй ау.В этом видео:.Глушитель для бензопилы.Блондинка за рулём.Блондинка Маша пилит дрова.Жарим вкусный шашлык 10 неисправностей бензопилы: бензопила не запускается, двигатель глохнет или стреляет, перегрев бензопилы, цепь не режет, бензопила пилит в бок.

Как сделать, чтобы бензопила работала тихо? Как бензопилу сделать тише. 18.03.2009 до 17:15 Мне нужен специалист, который будет молчать для спокойствия.Здесь я придумал эту идею, чтобы рассказать ему, как сделать глушитель для его цепных пил руками.Почему шумная цепная пила. Вот тут мне и пришла в голову мысль, рассказать ему, как сделать глушитель для бензопилы своими руками.Если проявить смекалку и ту же пилу Урал можно заставить работать намного тише и на ее производительности это никак не скажется. Поэтому пришлось из него сделать несколько частей. Здесь представлена часть первая некоторые общие вопросы выбора и покупки.Все это делает инструмент такого класса самым тихим из бензопил, самым легким, с минимальной вибрацией и производительностью Если вы правильно выберете бензопилу, полностью соответствующую вашим требованиям, и научитесь работать с ней, то работа бензопилой будетСначала сделайте распил, удерживая полотно с наклоном вниз, а потом под углом вверх. После подрезки с обратной стороны Первое, что приходит на ум, когда думаешь о том, что можно сделать из бензопилы это ее использование в качестве пилорамы.

Распускать бревна на брус этим инструментом приходилось многим застройщикам. Первое, что приходит на ум, когда думаешь о том, что можно сделать из бензопилы это ее использование в качестве пилорамы. Распускать бревна на брус этим инструментом приходилось многим застройщикам. Для уменьшения шума на глушитель бензопилы

наваривается дополнительный глушитель.

Глушитель для глушителя бензопилы

Нужная вещь. ПОДПИСЫВАЕМСЯ, комментируем, ставим лайк. Subscribe, comment, put like. Thank you! Этот контент .

Глушитель к бензопиле STIHL

В ролике показана работа штиля с самодельным глушителем, реально понижающим шум двигателя больше 50% заказч.

Как сделать самодельный глушитель. О работе двигателя судят по шуму газов изя и пошёл, когда 2 года назад делал копию Як-50, при этом не ставилась цель получить » тихий» или Сделали шнек на 20 оборотов и засунули его в трубу глушителя. Звук тише не стал, а только изменился. Ревел на одной ноте, на букве: Щ-Щ-Щ-Щ-Щ-Щ-Щ!Электропилы наверно не катят, т. к. уже кучу бензопил купили, накладно ещё и электро покупать Аккумуляторная цепная пила Bosch AKE 30 LI. Как-то так получилось, пила продавалась по акции не так дорого. Аккумуляторная цепная пила CTS CS от компании OREGON. Бесшумная работа без копоти и проводов. How to make a silencer for a 2-stroke engine with their own hands. Cтроительство, ремонт своими руками. Как сделать чтобы бензопила работала бесшумно.Ремонт бензопилы

своими руками Бензопилу при всем желании нельзя отнести к сложным устройствам И тем не менее ремонт бензопилы может отнять немало времени Насадка на бензопилу «болгарка» производит такие операции как резка металла и камня шлифовка поверхности и другие.В то время как специальный двигатель стоит очень дорого, лодочный мотор, сделанный из бензопилы, станет отличным бюджетным решением. Как заводить бензопилу. пару самых популярных способов. Разборка бензопилы PARTNER 352. Самолет из бензопилы Тест.глушитель бензопилы. Как сделать ленточную пилу ЧАСТЬ.

1. Вот тут мне и пришла в голову мысль, рассказать ему, как сделать глушитель для бензопилы своими руками.Если проявить смекалку и ту же пилу Урал можно заставить работать намного тише и на ее производительности это никак не скажется. Есть идея. приспособить глушитель от мопеда к бензопиле. Как думаете? Делал кто нибудь?Как-то нужно было в тихую завалить пару дубов. Двухручкой долго, поэтому решили модернизировать штиля. Самодельный глушитель для бензопилы. Загружено 14 декабря 2017. Я использую бензопилу как лодочный мотор и поэтому сделал глушитеь.В этом видео я покажу как по-простецкому проапгрейдить бензопилу, сделать ее безопасной для адовых пранков Как сделать бензопилу максимально тихой, и при этом потеря мощности чтоб была до 15-20? Чтоб ночью безпаливно было деревья валить. Будет и экологично и тихо и полезно для здоровья!По моему, если душа выхлоп не переносит, есть два выхода:
сделать паузу и скушать твикс или на электро переходить. Другие статьи по теме: как самому сделать бесшумный глушитель на бензопилу, самоделки для автомобиля своими руками, пламегаситель вместо катализатора на форд, металлическая сетка в прямоток, удаляем катализатор ваз 2114, резонатор для ford explorer 1991 Как сделать бензопилу из Чтобы сделать такую пилу, вам понадобится: Лимонад «Шихан», веревка, зажигалка, шило, канц.

нож. ставь лайкКак сделать выхлоп тише на холостом ходе чтоб не мешать соседям) AstalavistA inD 3 год. сделать тише бензопилу — фото- Форум Mastergrad.Тихий выхлоп своими руками ваз 2109 — Раум Профи. Как сделать тихий глушитель на бензопилу видео — Mosstroyservice. Но как сделать его своими руками? Как на бензопиле сделать выхлоп тише? Что можно приделать что бы работало тише? Поэтому производители по всему миру создают все больше и больше моделей с высокой мощностью и легким весом. Давайте поговори далее в этой статье о том, как сделать глушитель для бензопилы.И что делать, если необходима мощная и в то же время тихая модель для работы на приусадебном участке или при строительстве дома из сруба?

как сделать своими руками для продольного распила бревен, самодельное пиление и распиловка, чертежи

Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.

Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.

Содержание

Конструктивные особенности самодельной каретки
Необходимые инструменты
Как правильно сделать своими руками – пошаговая инструкция
Виды пиломатериалов
Применение бензопилы для продольного распила
Техника безопасности

Конструктивные особенности самодельной каретки

Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:

направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.

Рисунок 1 – Самодельная каретка для бензопилы

Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.

Важно! При использовании такого способа не требуется много места — длина направляющих каретки должна лишь немного превосходить размер заготовки.

Необходимые инструменты

Для изготовление каретки своими руками потребуются следующие инструменты:

болгарка с отрезным кругом по металлу;
электродрель или сверлильный станок с набором сверл по металлу;
сварочный инвертор с набором электродов;
измерительные инструменты — рулетка, линейка, угольник;
металлические трубы прямоугольного или квадратного сечения;
листовой металл толщиной 3-5 мм.

Рисунок 2 – Каретка для бензопилы своими руками

В зависимости от сложности конструкции каретки могут потребоваться и другие материалы. В приведенном списке намеренно не указан материал для направляющих, поскольку выбор обусловлен возможностями владельца. Кроме этого, для подачи каретки нужны колеса специальной формы, которые обычно заказывают в специализированных мастерских или приобретают в готовом виде. Чаще всего сначала изготавливают именно тележку, свободно перемещающуюся по направляющим.

Как правильно сделать своими руками – пошаговая инструкция

Для изготовления каретки необходимо выполнить следующие действия:

создать рабочий чертеж устройства, указав все необходимые размеры. Рисунок 3 – Чертеж пильной каретки
По нему составляется спецификация на все материалы, соединения, дополнительные элементы сборки. При создании чертежа каретки учитываются предполагаемые объемы работ, размеры заготовок, марка бензопилы, а также возможности и предпочтения владельца;
подготавливаются все необходимые материалы и инструменты. Приобретаются готовые элементы конструкции (по возможности), изыскиваются нужные приспособления и станки;
изготовление направляющих требует наличия ровной площадки, на которой можно сварить основание для каретки. Оно состоит из двух направляющих полос, соединенных с опорной конструкцией для заготовки. В качестве основания могут быть использованы отрезки бруса, шпалы, металлические поперечины. Если планируется сделать переносной вариант, то придется заранее продумать способ быстрой сборки основания с помощью резьбовых соединений; Рисунок 4 – Направляющие на каретке бензопилы
тележка представляет собой две пары колес на осях, которые через ступицы крепятся к опорной раме. Иногда используют готовые колеса, вращающиеся вокруг своей оси на специальной площадке. Этот вариант вполне допустим, но он снижает точность перемещения режущего инструмента, из-за чего доски могут получить волнистую поверхность. Необходимо учесть, что массивная тележка обеспечит большую точность и безопасность пиления;
механизм фиксации инструмента обычно совмещают с устройством настройки размера. Есть два варианта — с неподвижной бензопилой и передвигающимся ограничителем, или с подвижной площадкой, на которой закреплен инструмент. Второй вариант намного эффективнее, но сложнее в техническом отношении. Как правило, используют части от механического домкрата, к верхней части которого приваривают площадку для крепления бензопилы, а нижнюю жестко фиксируют на тележке. Необходимо установить вертикальные направляющие, обеспечивающие достаточную жесткость и снижающие нагрузку на механизм подъема во время работы;
контрольно-измерительная рейка с делениями позволяет настраивать высоту подъема пилы. Проще всего приварить к тележке вертикальную планку, а на площадке для пилы — указатель. Впоследствии к планке можно прикрепить линейку, предварительно отградуировав ее положение по пробному распилу. Устройство простое, но весьма полезное и значительно упрощающее рабочий процесс;
механизм подачи бензопилы обычно представляет собой электродвигатель с понижающим редуктором. Он устанавливается так, чтобы имелась возможность перемещения режущего органа в обе стороны. Учитывая, что присоединение электропитания не всегда возможно и целесообразно, обычно обходятся ручным механизмом подачи. Самый простой вариант — рукоятка, установленная на тележке в таком месте, чтобы исключить возможность травмирования при разрыве цепи или иных ситуациях. Этот вариант удобен тем, что работу бензопилы приходится постоянно регулировать, увеличивая или уменьшая подачу топлива.

Описанный вариант не является единственно возможной конструкцией. Могут быть использованы другие способы подачи инструмента, крепления бензопилы или бревен. Выбор оптимальной методики является прерогативой владельца.

Виды пиломатериалов

Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:

лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.

Применение бензопилы для продольного распила

Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:

Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.
Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон. Важно проследить за перпендикулярностью сторон по отношению друг к другу.
Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины. После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.
Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.

Рисунок 5 – Виды пиломатериалов

При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.

Важно! Если производится обработка невысушенных бревен, изготовление точных видов пиломатериала нецелесообразно, поскольку во время сушки линейные размеры древесины значительно меняются.

Техника безопасности

Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника. Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:

работать только исправной бензопилой;
не производить заправку топливом во время работы инструмента;
заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
не курить во время заправки и работы;
переносить бензопилу только после полной остановки в чехле;
заглохшую бензопилу заводить только после извлечения из пропила;
следить за действиями помощников, чтобы случайно их не травмировать;
использовать средства индивидуальной защиты — очки, перчатки, наушники.

Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.

Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента. Все самодельные каретки и другие устройства представляют собой группу риска, поэтому людям без должного опыта и навыков браться за изготовление подобных приспособлений не рекомендуется.

Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.

Как бензопилой распилить бревно на доски: приспособление и технологии. Самодельная пилорама из бензопилы

31 Октября, 2018
Разное
Дмитрий Шергин

Как бензопилой распилить бревно на доски? Вопрос, которым достаточно часто задаются владельцы этого инструмента. Так как после спиливания дерева остается много больших бревен, их хочется распилить на более мелкие доски, которые потом можно будет еще использовать для каких-либо целей.
