Самодельный бензорез по металлу и бетону из бензопилы: фото и описание изготовления

Самодельная насадка бензорез для бензопилы: подробные фото и описание изготовления бензореза.

Доброго времени суток! Сегодня хочу показать очень полезную самоделку — бензорез, с помощью которого можно резать металл или бетон в условиях, где нет возможности подключить болгарку к электросети. Кто-то может сказать – зачем что-то мудрить, можно воспользоваться болгаркой. Но на болгарку не установишь отрезной круг большого диаметра, когда, к примеру, во время строительства для распила газосиликатных блоков или кирпича.

По сути это приспособление представляет собой насадку для бензопилы. То есть, сняв с пилы эту приспособу, можно обратно установить цепную шину и использовать инструмент по прямому назначению.

В общем, если эта идея вас заинтересовала, усаживайтесь по удобнее и читайте статью. Внизу будет видео, на котором полный процесс изготовления и демонстрация модернизированного инструмента в деле.

• * металлические шайбы,
• * обрезок круглой металлической трубы (диаметр примерно 40 мм),
• * два подшипника по внутреннему диаметру круглой трубы,
• * отрезок металлической профильной трубы (сечение примерно 40х40 мм)
• * стальная пластина толщиной примерно 12-14 мм,
• * стопорные гайки (такие как устанавливаются на болгарке для крепления и фиксации дисков),
• * велосипедная цепь и две небольшие звездочки под неё,
• * длинный болт.

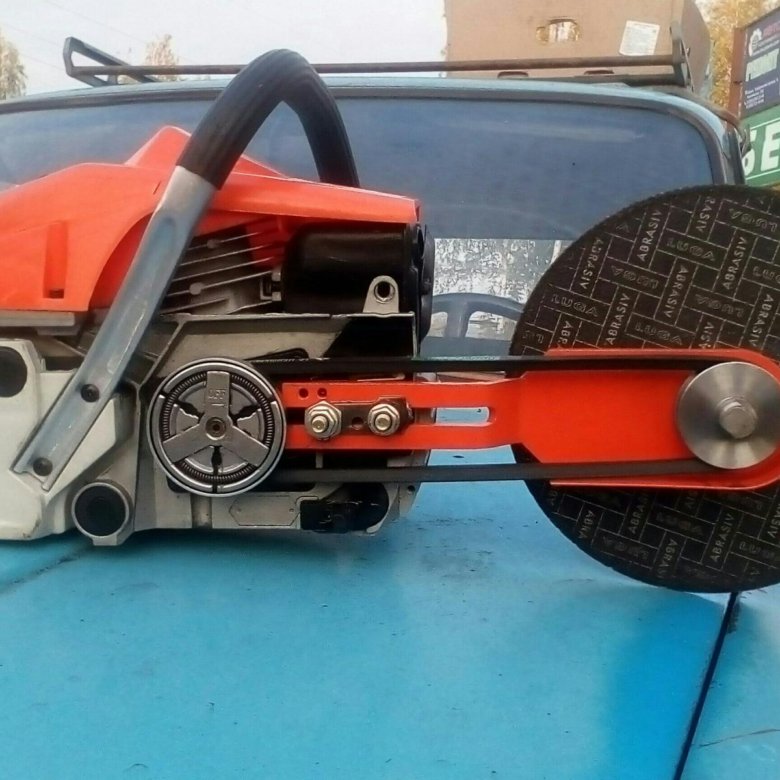

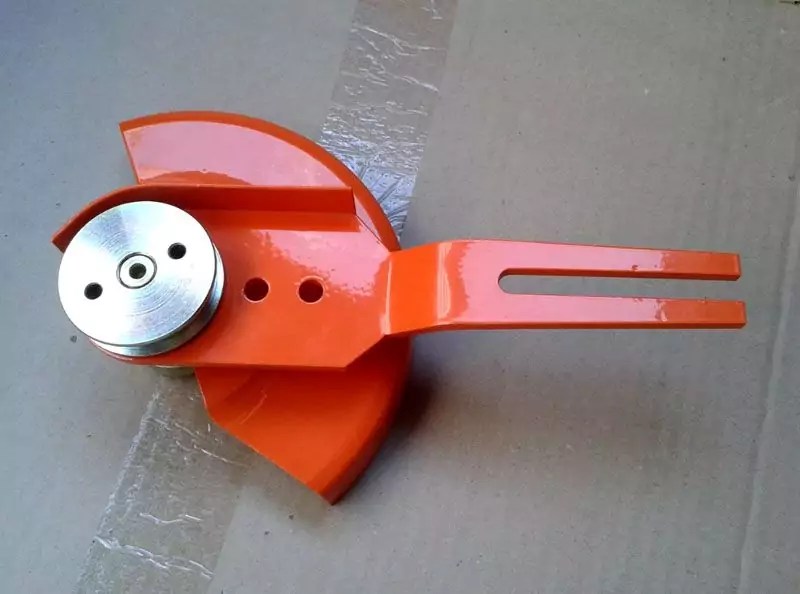

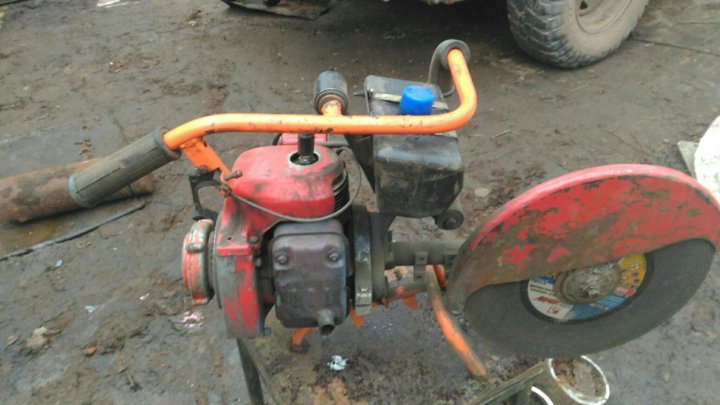

На фото показана самодельная насадка бензорез для бензопилы.

Далее показан процесс изготовления самоделки.

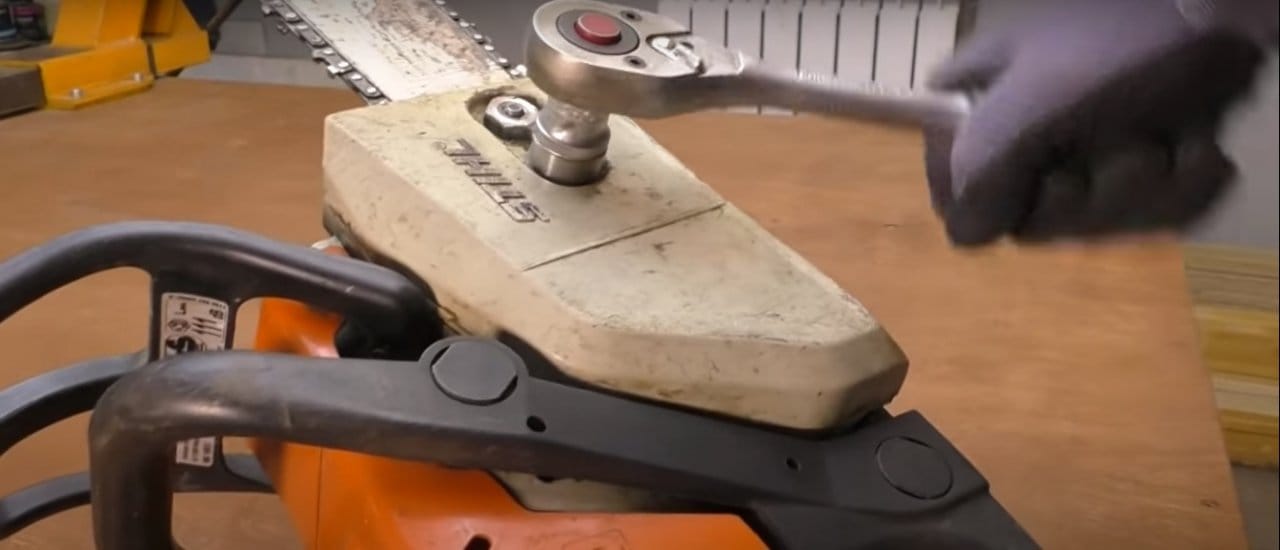

Вначале мастер, взял бензопилу, открутил гайки и снял защитный кожух цепи. Затем снял цепь с шиной. Убрал стопорное кольцо, освободил ведущую звездочку.

После нанёс на звёздочку ватной палочкой капли отработки. Взял шайбу и приложил к звездочке, от масла на ней остались точки. По ним, зафиксировав шайбу в тисках, автор просверлил отверстия.

Далее, не извлекая шайбу из тисков, мастер вырезал внутри шайбы отверстие по форме ведущей звёздочки на инструменте.

Все грани срезов обработал напильником.

Подобрал шайбу с подходящим отверстием, установил её вокруг звездочки на бензопиле, затем сверху установил ранее подготовленную шайбу с вырезанным фигурным отверстием. После примерки, он установил сверху велосипедную звездочку, после чего сварил детали. Сварочный шов подчистил.

Затем мастер, берет прямоугольник листовой стали. Размечает его следующим образом, с одной короткой стороны размечает центр и от него отлаживает метки и проводит по ним линии.

Далее зажимает деталь в тисках, по метке сверлит отверстие, а по линиям вырезает лишнее. Переустановив деталь в тисках на ребро, автор обработал срезы напильником. Под пазом просверлил отверстие. Готовую пластину закрепил на пиле, как показано на фото.

Для этого ему понадобились два подшипника, два одинаковых отрезка круглых труб (один диаметром по внешней обойме подшипников, вторая по диаметру внутренних обойм подшипников), а так же длинный болт, который должен плотно входить в трубочку меньшего диаметра.

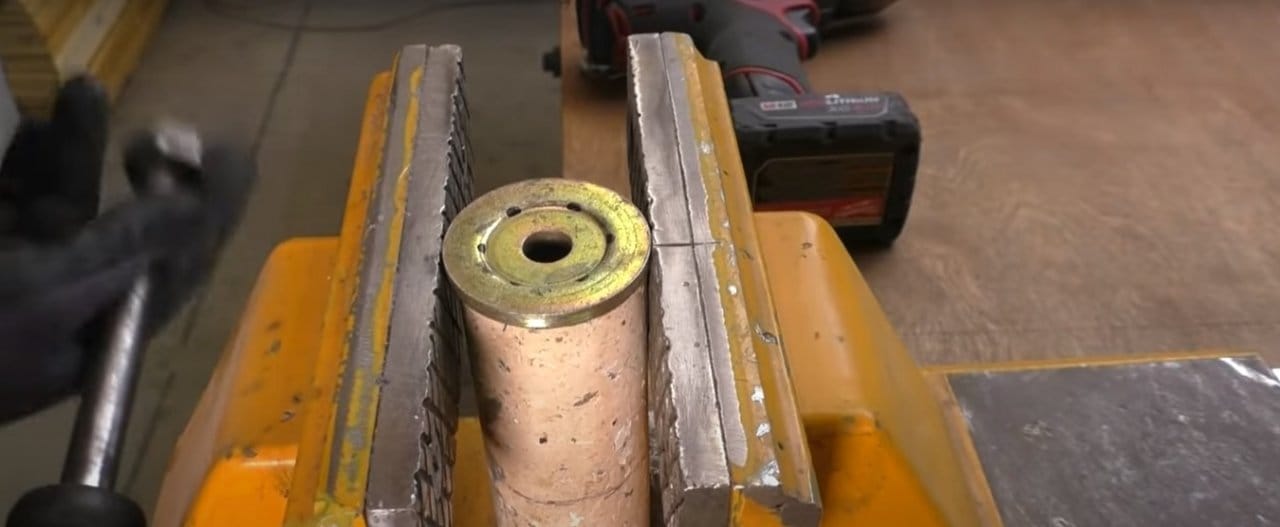

Сначала автор запрессовал в большую труб подшипники по торцам. Для этого он использовал тиски. Затем так же с помощью тисков, запрессовал в подшипники трубочку меньшего диаметра.

Берет отрезок тубы 40х40 мм (может я и ошибся с сечением), с помощью угольника наносит на него от ровного торца разметку и по ней отрезает заготовку длиной 7,5 см.

Далее, прикладывает к кромке у торца ранее изготовленный ролик и наносит разметку, как показано на фото.
Затем зажимает заготовку в тисках и болгаркой выпиливает радиус.

Устанавливает в полукруглую выемку в трубе ролик, зажимает всё в тисках и сваривает детали. После переустанавливает деталь в тисках и приваривает к трубе два отрезка квадрата сечением 10х10 мм.

Далее автор возвращается к ранее подготовленной металлической пластине. Наносит на неё разметку со стороны противоположной пазу. Затем зажимает эту пластину в тисках и в месте разметки приваривает ранее подготовленный узел той стороной, к которой были приварены квадраты. Готовую деталь зачистил болгаркой с лепестковым кругом.

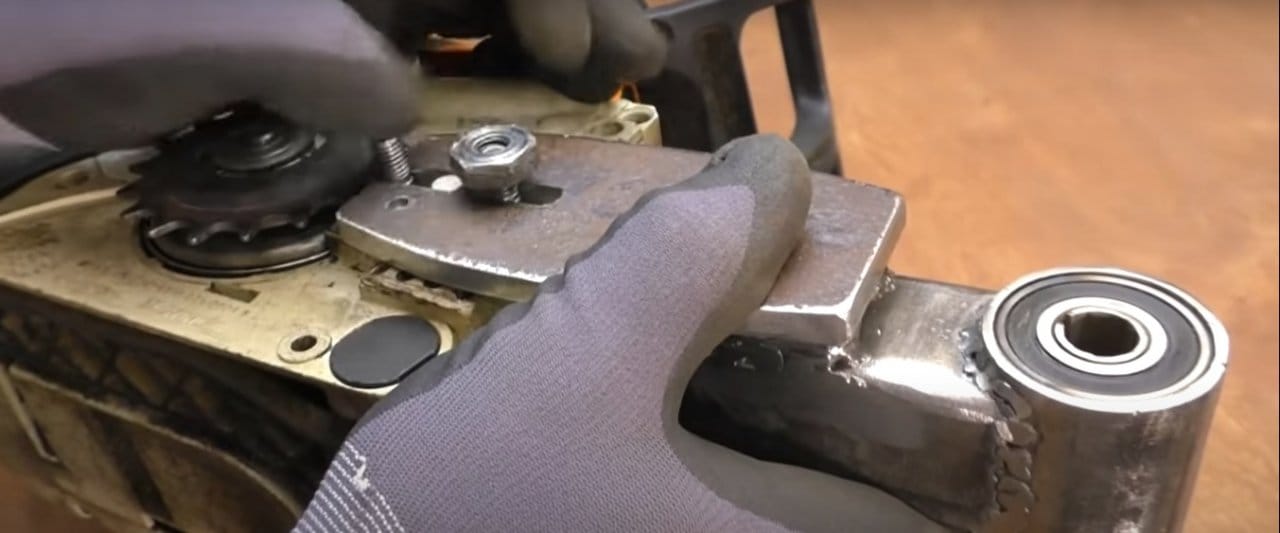

Установил изготовленную деталь на бензопилу. Внутрь ролика установил болт, с другой стороны накрутил гайку. По верх неё разместил вторую велосипедную звёздочку, и приварил её.

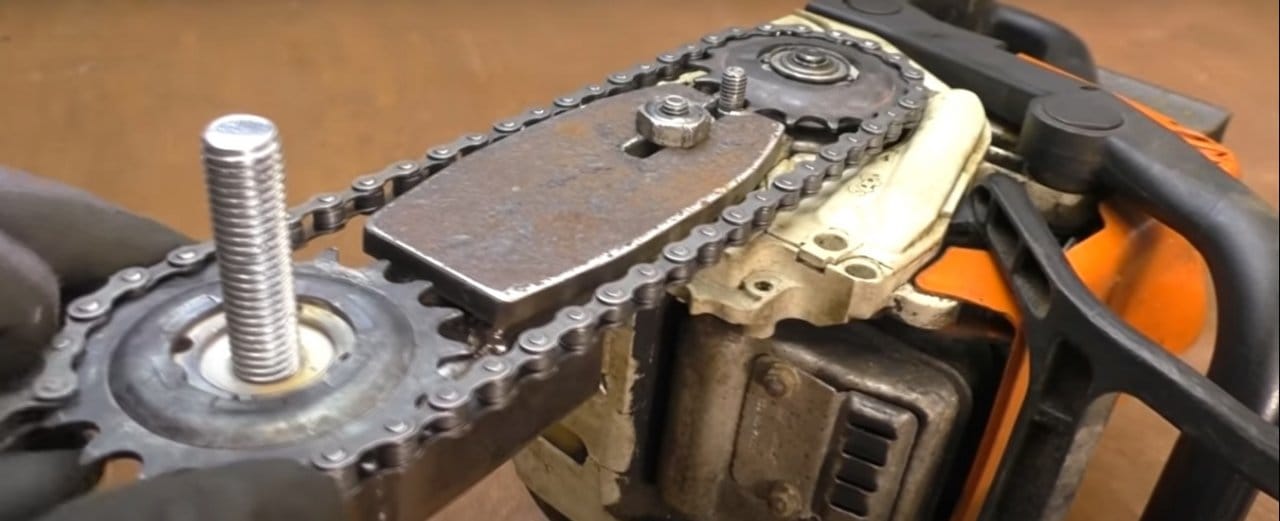

Далее, соединил обе звезды велосипедной цепью. Звезду зафиксировал гайкой. После установил отрезной диск и так же закрепил его гайкой.

Подобрал защитный кожух подходящего размера и слегка доработал его. Отрезал стандартное крепление, а вместо него подготовил новое, которое изготовил из листового металла. Вырезал заготовку нужной формы и размера, согнул её под прямым углом и просверлил отверстия под крепёжные винты. Затем готовую деталь приварил к кожуху. После кожух закрепил винтами на основании приспособы.

Насадка бензорез готова, после покраски, снова закрепил её и испытал инструмент в деле.

С кирпичами и металлическими трубами пила-бензорез справилась на отлично.

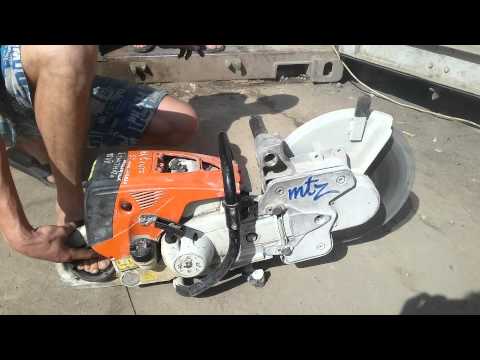

В этом видео, также показан процесс изготовления бензореза:

Процесс запуска шаг за шагом

Как включать бензопилы STIHL, Вы узнаете из данного подробного описания и иллюстраций. Обратите внимание, что первый запуск пилы STIHL должен осуществляться СТРОГО по данной инструкции.

Примечание
Представленные указания по работе с бензопилой следует рассматривать только как дополнение к руководству по эксплуатации Вашей бензопилы STIHL. Иллюстрации запуска пилы STIHL даны в качестве примера и не относятся к конкретным бензопилам, потому что бензопилы различных типов могут иметь различные элементы управления. Перед началом эксплуатации бензопилы ознакомьтесь с её конструкцией и внимательно изучите руководство по эксплуатации. В случае возникновения вопросов обращайтесь непосредственно к своему дилеру.

• Шаг 1 из 15: Перед запуском бензопилы активизируйте цепной тормоз. Для этого отожмите цепной тормоз вперед (см. рисунок).


• Шаг 2 из 15: Перед запуском бензопилы обязательно снимите защиту шины.


• Шаг 3 из 15: Если бензопила оснащена декомпрессионным клапаном, нажмите на него. Это облегчит процесс запуска двигателя и, тем самым, запуска бензопилы.


• Шаг 4 из 15: Если бензопила оснащена топливным насосом, нажмите на него. Это облегчит процесс запуска двигателя и уменьшит количество подкачек.


• Шаг 5 из 15: Установите комбинированный рычаг в положение дросселирования/холодного запуска. Для этого сначала активизируйте блокировку рычага газа и сам рычаг газа, а затем отожмите комбинированный рычаг до конца вниз.


• Шаг 6 из 15: Перед запуском установите бензопилу на ровную поверхность. Режущая гарнитура не должна соприкасаться с землей, в противном случае при запуске она может затупиться, и Вы будете напрасно подвергать себя опасности.


• Шаг 7 из 15: Захватите лежащую на земле бензопилу обеими руками. При этом левая рука должна располагаться на рукоятке, а правая – на пусковом тросике. Наступите носком правой ноги на заднюю рукоятку – так вы обеспечите устойчивость бензопилы.


• Шаг 8 из 15

  : Медленно потяните правой рукой за пусковой тросик до возникновения ощутимого сопротивления. После этого несколько раз с силой потяните за пусковой тросик, так чтобы двигатель запустился на короткое время (по возможности тяните вверх, так чтобы тросик не тёрся о корпус вентилятора).

  • Процесс запуска бензопилы (1.2 MB)

• Шаг 9 из 15: Двигатель запускается только на короткое время, а затем снова выключается. Откройте дроссель путем перемещения комбинированного рычага вверх на одно положение фиксации (в положение полугаза).


  • Процесс запуска бензопилы (1.2 MB)

• Шаг 10 из 15: Повторно потяните за пусковой тросик, так чтобы двигатель снова запустился.

  • Процесс запуска бензопилы (1. 2 MB)

• Шаг 11 из 15: После того как двигатель запустится и начнет работать, коротко нажмите указательным пальцем на рычаг газа. При этом комбинированный рычаг перемещается в нормальное положение холостого хода.


  • Процесс запуска бензопилы (1.2 MB)

• Шаг 12 из 15: Медленно поднимите бензопилу с земли, при этом старайтесь не касаться рычага газа.


  • Процесс запуска бензопилы (1.2 MB)

• Шаг 13 из 15: После этого отпустите цепной тормоз, левой рукой оттянув рукоятку цепного тормоза на себя. При этом левая рука должна оставаться на рукоятке. Характерный щелчок означает, что цепь разблокирована и может перемещаться по шине.


• Шаг 14 из 15: Перед тем, как приступить к работе, обязательно проверьте систему смазки цепи. Для этого поместите пилу на светлый фон (например, пень или лист бумаги, разложенный на земле) и дайте полный газ. Если на светлом фоне появятся пятна от масла, это означает, что система смазки цепей функционирует нормально и Вы можете начинать работу.


• Шаг 15 из 15: Бензопила готова к эксплуатации. Правила техники безопасности при работе с бензопилой см. в руководстве по эксплуатации.


  • Процесс запуска бензопилы (1.2 MB)

the1chainsawguy

MS660 — самый популярный комплект, и ехать сюда далеко, поэтому я составил упаковочный лист, чтобы, когда вы получите комплект, вы могли вырезать и вставить список и распечатать его, чтобы определить, чего не хватает. В перечне есть отдельные номера деталей как для ручного стартера, так и для отдельных деталей. Вы должны ожидать, что получите полный, но если у вас нет номеров деталей, которые также входят в него, так что вы можете помочь себе. Я размещаю это на главной странице.

Ms660 packing list

1122 020 2116 1 Crankcase 2 parts

0000 988 5211 1 Connector

9371 470 2610 2 Cylindrical pin 5×18

0000 974 1200 1 Notched pin 2.6×8

1120 162 5200 1 Pin

1121 162 5205 1 Штифт

1121 162 5200 2 Штифт

1128 640 9100 1 Масляный клапан уже в картере

9503 003 6676 1 Шарикоподшипник с канавками 6203 установлен

9523 003 4555 1 Grooved ball bearing 17x40x14 installed

9022 371 1020 6 Spline screw IS-M5x20

1128 084 8302 1 Reflector foil (header tape is better)

1138 664 2400 2 Collar screw

9640 003 1850 1 Сальник 17х32,9х3,6 установлен заказывается дополнительно

9640 003 1560 1 Сальник 15х22х4 установлен заказывается дополнительно

1122 030 0408 1 Коленчатый вал

1122 007 1053 1 Комплект прокладок заказывается дополнительно

1122 020 1211 1 Цилиндр с поршнем Ø 54 мм 3 – 7 1-3,5-6

1122 020 1209 1 Цилиндр с поршнем Ø 54 мм 3 – 8 4

1122 030 2005 Ø 4 – 5 1 Поршень 6

1122 034 3001 2 Поршневое кольцо Ø 54×1,2 мм

1122 034 1500 1 Piston Pin 12x8x33

9463 650 1200 2 SNAP 12X1

1122 025 2200 1 Плагин

9022 371 13502 1122 025 2200 1 Плагин

9022 371 1350 2122 025 2200 1 Плагин

9022 371 1350 4502 225200 1 Plug

9000 2912 371 1350 2122 025 2200 1 Plug

9000 2 371 1350 2122 025 2200 1.

1128 020 9400 1 Декомпрессионный клапан используйте только OEM, иначе он сведет вас с ума. Кольцо 7×1,5

1125 640 1900 1 Ползунок натяжителя

1125 664 1400 1 Упорная прокладка

1122 664 2200 1 Накладка

9041 Винт с цилиндрической головкой 4×8 06300003

1122 664 4500 1 Поддержка

9512 003 3281 1 Игольчатая клетка 12x17x13

1122 021 1105 1 Крышка

9022 313 06604 СПЛИЧЕСКИЙ ВИНТ IS-M4X12

1122 747

4 ОБЛЮЧИТЕЛЬНЫЙ ОБЛЮЧИ.

0000 350 0520 1 Крышка заливной горловины

0000 359 1220 1 Установленное уплотнительное кольцо

0000 350 0900 1 Трос

0000 353 0600 1 Крюк

1125 084 8900 1 GROMMET

1PC Стартер Assy 1122 080 2110 Запасные части комплекта, перечисленные ниже

1PC Цепной звездочной крышки 1122 640 1707

1PC ASSY 1122 350 0826

1PC MUFFLER ASSY 11212 1422 250 0826

1PC MUFFLER ASSY 11212 142104.

10003 10002 1PC MUFFLER 112 142 142104.

1PCLER 11212 142 142104.

10002 1PC. 160 2300

1PC Sprocket 3/8 “-7T KIT

1PC ASSY 1122 400 1314

1PC Махол 1122 400 1217

1PC Woodruff Key 2×3.7×10 1120 036 8500

1PC Oil Assy 1122 2122. 9ход

1pc Wrom 1122 640 7105

1PC Spring 1122 647 2401

1PC Сцепление. 27 мм 0000 958 1032

1pc втулка 5×10 12 1124 792 5500

1PC Bumper Spike 1124 792 5500

1PC Bumper Spike 1122 664 0508

1PC Sleeve 1122 141 1805

10003

1PC Sleeve 1122 141 1805 9000 3

10003

1PC Sleeve 1122 141 1805 9000 3 9000 2 100012 10003

1PC.0 9300

1PC Карбюратор Grommet 1122 123 7503

1PC Воздушный перегородка 1122 141 6300

1pc втулка 8 13×10 1124 792 5505

1pc Импульсный шар 9101

2PCS Plug 1125 791 7306

1PC PLUG 1122 791 7301

1PC PLUG 1122 791 7300

1PC COPER 1122 021 1105

1PC SHUGSY ASSY 1122 080 1604

1PC SHUDSY 1122 080 1604

3PS. 63 0808

1PC BASION FILTER 1122 120 3402

1PC Перезагрузка 1122 121 6900

1PC Воздушный фильтр 0000 120 1653

1PC Крышка фильтра ASSY 1122 140 1002

1PC MUFFLER GASTER 1125 14999 0222211001

1PC MUFFLER GASTER 1125 14999 022119

2002

1PC MUFFLER GASTER 1125 14999 02102

1PC. 120 2200,9121 319 0960

1 шт. руль 1122 790 1750 (старайтесь не использовать рукоятку из комплекта и не заказывайте обертку)

1 шт. Комплект регулировочных винтов цепи 1125 007 1021

1 шт. Комплект тормозного оборудования 1 (всего 8 шт.) 160 5000 смотреть пружина в комплекте скорее всего не та.

1PC Checker 1122 650 7700

1PC Кольцо для уплотнения масляного масла B4 1122 649 5000

1PC GROMMET 1125 084 8900

1PC Rubber Spep 1121 084 7100

1PC CARBURTOR BUSKING 1124 121 084 7100

1PC CARBURTOR BUBING 1124 121 084 7100

1PC CARURETOR BUBING 1124 121 084 7100

1PC. 021 0121

1PC Карбюратор (I Like WJ-76-1)

1PC Spline Vint IS-M5 40 9022 341 1090

5PCS SPLIN 1300

7 шт. Шлицевой винт IS-M5x16 9022 341 1300

3PCS SPLINE VINT IS-M5X12 9022 341 0960

2PCS SPLINE VINT IS-M5 6 9022 341 0910

7PCS SPLIN 8pcs Head Head Vint Smofting Vint IS-P6 19 9074 478 4435

1PC Hexagon Nud M10 0000 930 2251

5pcs Hexagon Nud M5 9214 320 0700

2PCS Hexagon Nud M5 9210 260 0700

1PC E-Clip 8X1.3 1PC E-Clip 8X1.3 1PC E-Clip 8. 9460 624 0801

1 шт. Винт с полукруглой головкой M4 8

1PC MANIFOLD 1122 141 2201

1PC MANIFOLD Вставка 1122 141 1805

1PC MANIFOLD CLAMP 9771 021 2620 36×5

Высокий выпускной масляер 112 622 640 3201

Высокий выпускной масляер 1.15. Ручка

Высока вероятность того, что ваша тормозная пружина окажется неправильной в комплекте. Пружина 1122 160 5500
