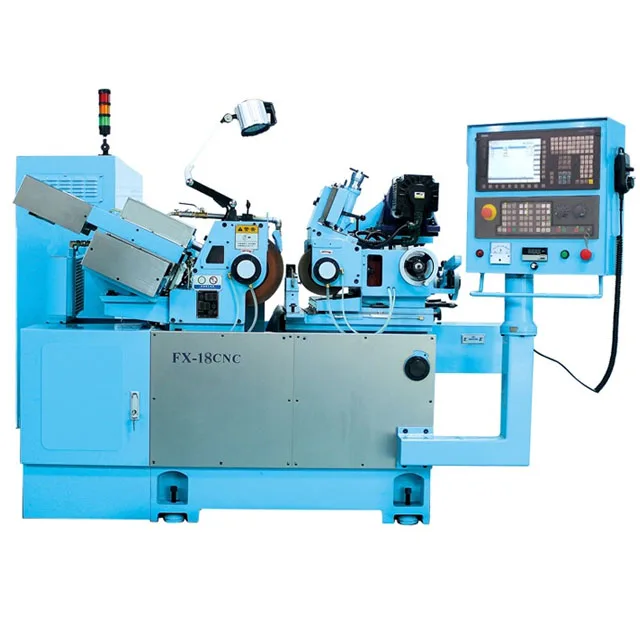

Бесцентрошлифовальный станок по выгодной цене в ГК ПРОМОЙЛ
Бесцентрово-шлифовальный станок – специализированное оборудование, предназначенное для шлифования наружных, реже внутренних поверхностей деталей в крупносерийном и массовом производстве. Такие станки имеют два вращающихся шлифовальных круга, а ось вращения детали не совпадает с осями кругов – отсюда название технологии: бесцентровая.
Станки позволяют производить шлифование деталей с продольной и поперечной подачей. Первый метод подходит для обработки заготовок фиксированного диаметра, второй – для шлифования выемок и зазубрин.
Главное преимущество бесцентрово-шлифовальных машин – быстрое достижение высокой чистоты обработки поверхностей за счет высокоскоростной работы.
Где используют бесцентрошлифовальный станок
Бесцентрошлифовальный станок – незаменимый атрибут промышленных предприятий машиностроительной отрасли. Такое оборудование применяют в автомобиле- и станкостроении, производстве трубной продукции, энергетическом, сельскохозяйственном, химическом, металлургическом машиностроении.
Купить бесцентрово-шлифовальный станок – задача для любого производственного предприятия с массовым выпуском деталей, подлежащих шлифованию. Станки активно применяют для обработки валов, штырей, стержней, дозирующих игл, гнезд подшипников, толкателей клапанов для ДВС, роторов, цилиндров, труб, сферических цапф и даже бильярдных шаров.
Цена бесцентровошлифовальных станков вполне оправдана их высокой производительностью и широкой востребованностью.
Принцип работы бесцентрошлифовального станка
В отличие от шлифовальных машин другого типа, где деталь во время обработки крепится между центрами, в этих станках заготовка механически не зажимается. Ее поддерживает лезвие направляющего ножа, а передвигается она между резиновым колесом, которое ее проворачивает, и вращающимся абразивным шлифовальным колесом.
Нож бесцентрошлифовального станка двигается таким образом, чтобы центр детали был выше условной линии между направляющим и шлифовальным колесом. Благодаря низкой скручивающей нагрузке можно обрабатывать мягкие и ломкие изделия.
Станки данного типа работают двумя методами:
- Транзитное шлифование с продольной сквозной подачей, когда заготовка кроме вращения имеет также осевое перемещение. Таким образом шлифуют детали типа цилиндр и другие округлые заготовки.
- Врезное шлифование с поперечной подачей, когда деталь шлифуется сразу по всей длине. Используется для обработки фасонных, конических, цилиндрических деталей с выемками и бороздами. Подходит для шлифовки изделий маленького размера.
Врезным методом шлифуют заготовки разной длины, возможна обработка всего изделия или отдельной части. Применяют специальный шлифовальный диск, например из кубического нитрида бора.
Транзитным методом можно шлифовать сразу несколько заготовок, что позволяет повысить производительность – не нужно тратить время на смену заготовок. Используют алмазные и другие абразивные колеса.

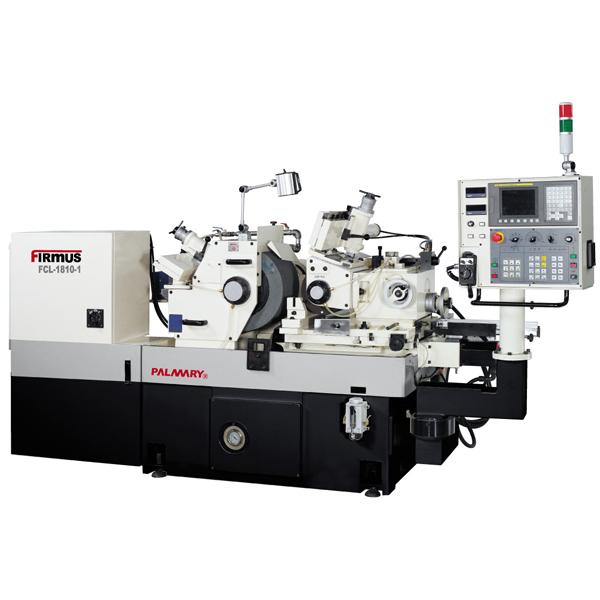

Параметры выбора бесцентрошлифовального станка
- Диапазон диаметров шлифовки и максимальная длина заготовок – должны соответствовать размерам производимых деталей.
- Частота вращения подающего и шлифовального колес – определяет скорость обработки.
- Мощность двигателя шлифовального круга – от этого параметра зависит производительность станка. Но чем мощнее двигатель, тем тяжелее должен быть станок, чтобы гасить вибрации – это стоит учитывать при выборе.
- Система управления станком с ЧПУ или универсального типа с УЦИ
В ГК ПРОМОЙЛ предлагаются бесцентрово-шлифовальные станки рекомендованных брендов по справедливой цене. Получить консультацию и запросить ТКП вы можете по телефону 8-800-700-21-91 или электронной посте [email protected].

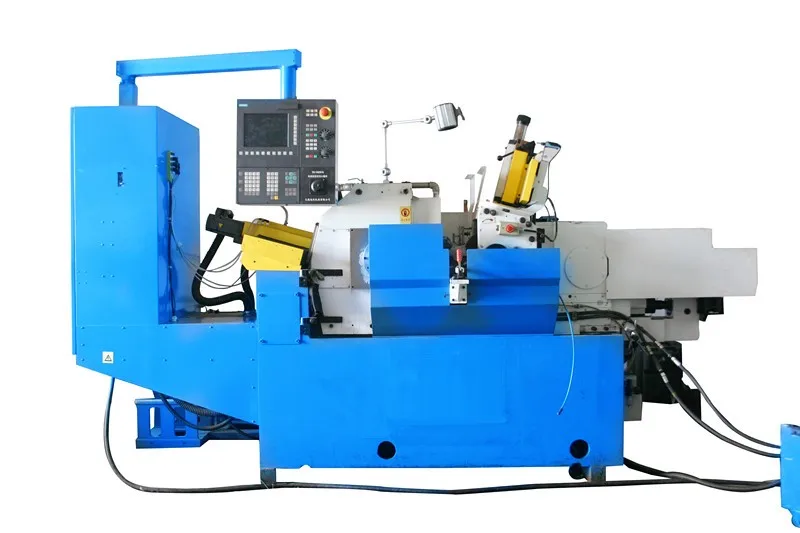

Модель MT1040A Бесцентрово-шлифовальный станок с ЧПУ / Шлифовальные станки с высокой точностью, высокой жесткостью, производители и поставщики – Цена по прейскуранту завода-изготовителя
Бесцентровый шлифовальный станок представляет собой разновидность станка без использования осевого позиционирования заготовки и шлифования, в основном с помощью шлифовального круга и регулировочного круга и механизма поддержки заготовки три, которые служили в качестве шлифовального круга, управляя работой шлифовального круга, регулируя вращение заготовка и контроль скорости подачи заготовки, опора заготовки находится в шлифовании, эти три части, поддерживающие заготовку, могут комбинироваться с несколькими методами, но останавливают шлифовку, за исключением того же принципа.
ЗапросТеперь говорите

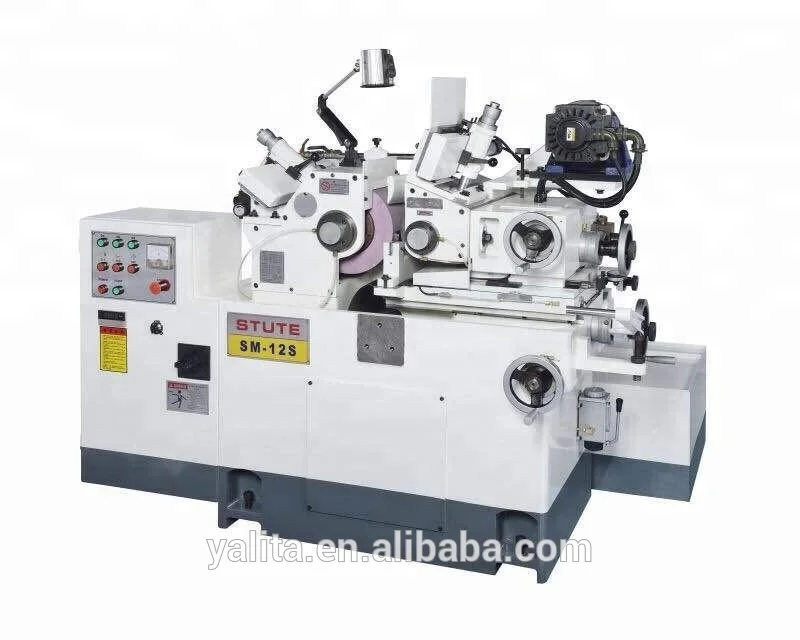

Бесцентрово-шлифовальный станок M1040
Бесцентровый шлифовальный станок представляет собой разновидность станка без использования осевого позиционирования заготовки и шлифования, в основном с помощью шлифовального круга и регулировочного круга и механизма поддержки заготовки три, которые служили в качестве шлифовального круга, управляя работой шлифовального круга, регулируя вращение заготовка и контроль скорости подачи заготовки, опора заготовки находится в шлифовании, эти три части, поддерживающие заготовку, могут комбинироваться с несколькими методами, но останавливают шлифовку, за исключением того же принципа.
Бесцентрово-шлифовальный станок с укорочением поперечного размера особенно удобен для использования в небольшом пространстве для установки и может удовлетворить требования упрощения и экономии места для различных производственных линий. Поскольку узел правки шлифовального круга расположен на шлифовальном круге в наклонном положении вниз, нет необходимости оставлять место для узла правки шлифовального круга на боковой стороне шлифовального круга, которая наиболее тесно связана с поперечным размером шлифовального круга.
традиционная бесцентровая шлифовальная машина. В результате поперечный размер бесцентрового шлифовального станка может быть значительно уменьшен, а шлифовальный станок может быть установлен в небольшом установочном пространстве, чтобы соответствовать требованиям упрощения и экономии места для различных производственных линий.
Шлифовальный станок, применяемый для шлифования вращающейся поверхности заготовки методом бесцентрового шлифования, обычно относится к бесцентровым круглошлифовальным станкам. В непреднамеренном кругло-шлифовальном станке (см. схему) заготовка находится не в центре и опоре, а между кругом и направляющим колесом, опираясь на пластину и направляющий круг. Шлифовальный круг обычно устанавливается на конце шпинделя. Шлифовальный круг шириной более 250 миллиметров устанавливается посередине главного вала, а максимальная ширина шлифовального круга составляет до 900 миллиметров. Шлифовальный круг вращается с высокой скоростью, а направляющий диск вращается с медленной скоростью, заставляя заготовку вращаться для подачи по окружности.
При шлифовании осевая подача достигается за счет регулировки небольшого угла наклона направляющего вала, что подходит для шлифования длинных и тонких цилиндрических заготовок, коротких валов и гильз без центрального отверстия. При входе в шлифование радиальная подача осуществляется за счет движения направляющей рамы или рейки шлифовального круга, что подходит для шлифования заготовки с плечевыми валами или бобышками, а конус, сфера или другие первичные линии являются криволинейными деталями. Бесцентрово-шлифовальный станок имеет более высокую производительность, и в нем легко реализовать автоматизацию со всеми видами загрузочно-разгрузочных устройств. Большинство из них используются для массового производства и могут эксплуатироваться менее квалифицированными рабочими. Точность шлифования бесцентрового шлифовального станка обычно следующая: округлость составляет 2 микрона, размерная точность составляет 4 микрона, а высокоточный бесцентровый шлифовальный станок может достигать 0,5 микрона и 2 микрона соответственно.
Кроме того, существуют непреднамеренные внутришлифовальные станки и непреднамеренные винтовые шлифовальные станки. Бесцентровый шлифовальный станок может автоматически обрезаться и автоматически компенсироваться. Направляющая подачи направляющего колеса представляет собой направляющее колесо с двойным V-образным игольчатым роликом, а серводвигатель используется для компенсации шлифовального круга шлифовальным кругом. Станок оснащен механизмом автоматической подачи, который можно использовать для автоматического шлифования.
Упаковка и доставка
Упаковка: машина хорошо упакована в фанерный/картонный ящик
Доставка: морем, экспресс или другим способом
Заводская упаковка с ламинированной упаковкой, хорошей конструкционной прочностью, хорошей стабильностью, качественной светосилой, высокой интенсивностью, хорошей эластичностью и ударной вязкостью.
Устойчива к ударам и вибрации.
Упаковочная машина с водонепроницаемой, влагостойкой, предотвращающей появление царапин, полностью растворяющейся в воде, нетоксичной, не загрязняющей окружающую среду, с ламинированной упаковкой и доставкой.
Если вы ищете модель mt1040a с высокой точностью, высокой жесткостью и бесцентровым шлифовальным станком с ЧПУ / шлифовальными станками, приглашаем вас проконсультироваться с ценой и предложением на нашем заводе. Как один из профессиональных производителей и поставщиков шлифовальных станков в Китае, мы также предлагаем вам индивидуальное обслуживание. Пожалуйста, будьте свободны, чтобы купить дешевую машину, сделанную в Китае, на складе у нас.
E-mail: [email protected]
Интернет:http://www.changyigrinder.com

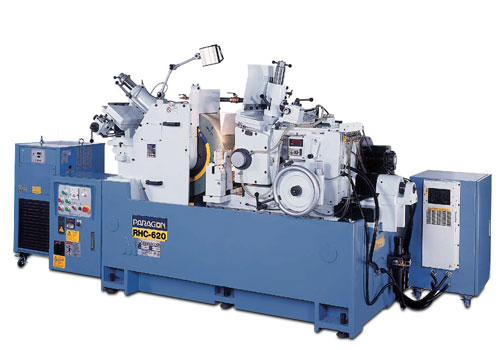

3 типа бесцентрового шлифования
Опубликовано Мисси Гедридж на | Оставить комментарий
Механически обработанные и готовые изделия часто нуждаются в шлифовке, прежде чем их можно будет считать законченными.
Шлифовка не только удаляет шероховатости и опасные острые края, но и может изменить контуры изделия. Бесцентровое шлифование — это универсальный и популярный процесс шлифования, который можно использовать для изготовления незавершенных изделий с закругленными поверхностями и размерами, точно попадающими в жесткие допуски. Существует три основных типа бесцентрового шлифования, которые используют производители. Узнайте больше о бесцентровом шлифовании в целом и этих трех типах, чтобы выбрать то, что подходит для вашего следующего производственного проекта.
Что такое бесцентровое шлифование?
Процессы бесцентрового шлифования удаляют лишний материал с заготовки путем его спиливания шлифовальным кругом до тех пор, пока оставшийся продукт не приобретет правильные характеристики поверхности и размеры. В бесцентровом шлифовальном станке заготовка закрепляется рядом с двумя шлифовальными кругами. Это регулирующий круг и собственно шлифовальный круг, который шлифует по внешнему диаметру детали.
Типы бесцентрового шлифования
Производители могут выбирать между тремя различными типами бесцентрового шлифования для создания продуктов с различными характеристиками.
Нажмите, чтобы развернуть
1. Проходное шлифование
При сквозном шлифовании заготовка подается в станок с помощью двух опорных направляющих, поэтому она вращается, находясь между регулировочным и шлифовальным кругами. Это позволяет создавать полностью симметричную конструкцию или производить параллельные детали, включая ролики и штифты в аэрокосмическом оборудовании. Еще одно популярное применение сквозного шлифования — подача длинных прутков между двумя кругами для получения готового прутка точного диаметра.
2. Шлифовка на входе
Процессы шлифования с подачей, также называемые врезным шлифованием, обычно используются для шлифования выступающих, фигурных поверхностей, уступов и деталей сложной геометрии, многократного изменения диаметра и других сложных конструкций.
3. Шлифование с торцевой подачей
Шлифование с торцевой подачей позволяет производить конические детали путем тщательного контроля объема процесса шлифования. Это похоже на сквозное шлифование в том, что заготовка подается в бесцентровый шлифовальный станок против регулирующего круга и шлифовального круга, но деталь останавливается до того, как она полностью пройдет через станок. Это создает эффект конической шлифовки.
Преимущества бесцентрового шлифования
Бесцентровое шлифование — это популярный и эффективный метод придания из обрабатываемых металлических деталей точных изделий. Некоторые из ключевых преимуществ выбора бесцентрового шлифования включают в себя:
- Скорость: Бесцентровые шлифовальные станки имеют короткое время загрузки, поэтому заказы могут быть обработаны в сжатые сроки.
- Объем: Большие бесцентровые шлифовальные станки могут шлифовать большие объемы. Это приводит к большому количеству практически идентичных металлических деталей.
- Уменьшение числа ошибок: Одним из основных свойств бесцентрового шлифования является отсутствие риска отклонения.
- Долгий срок службы: процессы бесцентрового шлифования обеспечивают гладкую поверхность и контролируемую форму без чрезмерного давления на металлический материал. В результате получается готовый продукт с более длительным сроком службы и меньшим риском поломки.
Это приводит к большому количеству практически идентичных металлических деталей.Выберите возможности бесцентрового шлифования EMC Precision
В EMC Precision мы предоставляем нашим клиентам возможности точной обработки, сборки и другие дополнительные услуги, включая услуги бесцентрового шлифования. Эта дополнительная услуга, хотя и недоступна как отдельное предложение, позволяет нам выполнять самые сложные требования по размеру, качеству поверхности, концентричности и т. д.:
- Точность с допусками — до 0,0001 — превышающая обычные возможности механической обработки
- Современные автоматизированные загрузочные и правящие головки с ЧПУ
- Стабильное качество в технологическом процессе снижает затраты
Свяжитесь с нами сегодня, чтобы узнать больше о наших возможностях обработки с ЧПУ или узнать о наших услугах бесцентрового шлифования.
Последние сообщения
- Компания Gallagher назвала EMC Precision лучшим работодателем в своем классе
- Важность обработки с ЧПУ для медицинской промышленности
- Преимущества и результаты автоматизированного производства
- Вертикальные и горизонтальные фрезерные станки
- 3 типа бесцентрового шлифования
Архив:
- Май 2022
- Апрель 2022
- март 2022
- Январь 2022
- Октябрь 2021
Категории:
- Обработка с ЧПУ
- COVID-19
- Без категории
Как это работает — Бесцентровое шлифование
7 апреля 2021 г. 0 0
Вот как работает бесцентровое шлифование.
По данным Today’s Machining World:
«как сделать станок для округления круглых прутков
«Кажется, все круглое в Boston Centerless, поставщике шлифовальных материалов и шлифовальных услуг в Уобурне, Массачусетс.
Радиус на переднем углу здания блестит металлом на утреннем солнце. Дискообразная крыша, поддерживаемая цилиндрическими колоннами, защищает главный вход. Вестибюль с изогнутыми стенами и круглой стойкой регистрации. В нише стены видна металлическая скульптура, вдохновленная бесцентровым шлифованием: внизу три цилиндра, представляющие шлифовальный круг, регулирующий круг и заготовку; вверху — художественный массив круглых шлифованных деталей, сваренных вместе.
«Производственный цех, однако, сплошь деловой, с прямыми стенами и просторным полом, на котором стоят десятки шлифовальных станков. Здесь операторы подают круглый пруток в станки, и пруток выходит с другой стороны, более круглым, чем он вошел.
Ежедневная шлифовка
«В некотором смысле шлифование похоже на любой другой процесс механической обработки. Снимает металл. Но вместо одной, двух или нескольких режущих кромок, как у режущего инструмента токарного станка, сверла или концевой фрезы, у шлифовального круга тысячи режущих кромок; каждое зерно абразива действует как режущий инструмент.
«Бесцентровое шлифование, как следует из названия, представляет собой процесс шлифования поверхности токарной детали или круглого прутка без необходимости поддерживать заготовку на центрах.
«Для шлифования круглого прутка используется процесс сквозного шлифования. Брусок материала, обычно двенадцать футов длиной, подается в шлифовальный станок между шлифовальным кругом и регулирующим кругом. Полоса стали с твердосплавным наконечником, рабочее лезвие, поддерживает стержень и удерживает его на нужной высоте над осевой линией шлифовального и регулирующего кругов. Это имеет решающее значение для допусков круглости и диаметра стержня. Оба колеса вращаются. Регулировочное колесо немного наклонено вверх от горизонтали. При вращении он протягивает брусок мимо шлифовального круга, поэтому внешний механизм подачи не требуется.
«Каждое абразивное зерно на поверхности шлифовального круга забирает небольшой кусочек материала каждый раз, когда оно проходит через затачиваемый брусок.
«Шлифовальный круг изготавливается из зерен абразивного материала, соединенных вместе в цилиндрическую форму. Разные шлифовальные круги имеют разный размер зерен разных абразивов, разные связующие вещества и разную «пористость», которая представляет собой плотность или расстояние между абразивными зернами и связующим материалом.
«Твердость или прочность на растяжение шлифуемого материала определяют, какой тип шлифовального круга использовать, — объясняет Стивен Тамаси, генеральный директор Boston Centerless. В основном компания использует абразивы из карбида кремния и оксида алюминия. Шлифовальные круги, используемые на многих бесцентровых шлифовальных станках компании, имеют диаметр 24 дюйма в новом состоянии и ширину 8 дюймов.
Регулирующие колеса такой же ширины и диаметром 16 дюймов. В других машинах используются колеса разного размера.
«Оператор сначала выбирает правильный абразивный шлифовальный круг для работы, затем устанавливает правильный рабочий диск. Рабочий нож должен удерживать шину на нужной высоте над осевой линией колес. Оператор регулирует наклон регулировочного колеса и формирует его таким образом, чтобы обеспечить полную линию контакта с деталью. По мере эксплуатации шлифовальный круг изнашивается и теряет часть абразивных зерен со своей поверхности. Оператор должен держать его в правильной форме и состоянии поверхности для оптимального шлифования.
Почти идеально
«Для производства выпрямленного, отшлифованного прутка первым шагом является правка. Пруток малого диаметра проходит через автоматическую правильную машину, которая пропускает пруток между двумя валками. Это может привести к неполному выпрямлению стержня, поэтому после того, как оператор измерит стержень, ему иногда необходимо выпрямить его с помощью ручного оправочного пресса.
Пруток большего диаметра, не проходящий через автоматический выпрямитель, выпрямляется вручную. Оператор использует циферблатный индикатор, чтобы определить, где стержень искривлен или согнут, а затем применяет давление с помощью гидравлического домкрата, чтобы выровнять его.
«Прямизна измеряется отклонением на определенной длине. Типичный допуск на прямолинейность выпрямленного шлифованного материала может составлять 0,005 дюйма на фут. Затем выпрямленный пруток проходит серию проходов на бесцентровых шлифовальных станках. Может потребоваться несколько проходов. Если припуск снимается слишком агрессивно, стержень может выйти за пределы круга.
«Пруток после шлифовки может потерять прямолинейность из-за снятия напряжений, поэтому прямолинейность необходимо проверять в процессе обработки прутка. Компания Boston Centerless имеет два специально разработанных мобильных измерителя прямолинейности длиной 12 футов, которые операторы могут передвигать на свое место для измерения стержня, сходящего со своих станков.
Все дальше и дальше
«Первое впечатление может быть такое, что здесь ничего не происходит; запас круглого проката поступает на прием, а запас круглого проката уходит с отгрузки. Тем не менее, клиенты знают разницу и готовы платить больше за эти более прямые, круглые прутки точного диаметра. Выпрямленный, отшлифованный брусок может стоить значительно дороже, чем тот же материал прямо с завода. Можно ли сэкономить деньги в производственном процессе? Да, говорит Тамаси.
«Большинство клиентов Bostonless Centerless используют выпрямленную, шлифованную заготовку в винтовых станках швейцарского типа, — говорит он. Более прямой стержень может предотвратить вибрацию и позволить машине работать быстрее. Очень круглый стержень точного диаметра может устранить вибрацию и поломку инструмента, обеспечить более жесткие допуски на обработку и предотвратить заедание втулок.
«Тамаси отмечает, что обычно стоимость сырья составляет всего около 10 процентов от стоимости детали винтового станка, поэтому во многих случаях преимущества использования шлифованного стержня могут легко перевесить дополнительные затраты.
«А некоторые мастерские считают выгодным покупать прутковый прокат, отшлифованный до диаметра, необходимого для их готовых деталей.
Диаметр шлифовки как окончательный наружный диаметр
«Brookfield Engineering Laboratories, производитель приборов для измерения вязкости в Мидлборо, Массачусетс, уже много-много лет закупает шлифованные прутки, по словам менеджера механического цеха Джона Романака. В цеху используется несколько разных диаметров шлифованного материала от 1/16” до 3/4” из нержавеющей стали и латуни. Он также использует обычную прокатную продукцию.
«Для деталей, которые видны заказчику или имеют особые требования к допускам, компания заказывает отшлифованный прутковый материал по размеру и использует отшлифованную поверхность для наружного диаметра готовой детали.
«Одно приложение — подставка для инструментов. Brookfield использует специальную шлифовку нержавеющей стали до диаметра 0,623 дюйма, что является окончательным размером детали.
«Это выгодно, потому что у нас есть шлифовка [которая хорошо выглядит]», — говорит Романук. «Это менее затратно, чем если бы мы выбрали больший диаметр и уменьшили его, а затем отшлифовали» 9.0003
«Brookfield продает узлы шпинделя, состоящие из вала, запрессованного в диск. Было бы довольно сложно превратить 4- или 5-дюймовые валы в диаметр 1/8 дюйма с требуемыми жесткими допусками. Поэтому имеет смысл начать с измельчения запасов до нужного размера, говорит Романук.
«Его компания закупает много прутков диаметром от 1/8” до 5/32” плюс-минус полтысячной, – говорит Романук. «Это устраняет все OD. Работа». Только некоторые токарные операции, такие как точение концов или вырезание канавок, делают детали законченными.
«Brookfield также использует выпрямленный, отшлифованный материал для работы с жесткими допусками на винтовых станках швейцарского типа. При прокатном прокате диаметр слишком сильно варьируется, и «мы не сможем выдержать необходимые допуски», — говорит Романук.
«Общее качество молотого материала на тысячу процентов лучше, чем все, что вы можете получить на мельнице». округлость. Boston Centerless обычно поддерживает допуски в две десятитысячных дюйма (0,0002 дюйма) на диаметр прутка и 50 миллионных (0,000050 дюйма) на круглость.
«При таких допусках прутки выходят с гладкой чистовой поверхностью; чем жестче допуск, тем более гладкой будет поверхность стержня. При необходимости технология Boston Centerless может обеспечить еще более гладкую поверхность шлифованной шины толщиной до 8 микродюймов.
«Шлифовальный цех может работать с клиентами, чтобы помочь им определить, какие допуски им нужны на прямолинейность, диаметр и круглость для их конкретных деталей и процессов. Компания по измельчению также может работать с мельницами для получения необходимого материала, включая любые особые требования. Кроме того, шлифовальная компания, которая закупает металл в больших количествах, может предоставить запасы клиентам, которым может потребоваться количество материала меньше минимального заказа завода.
