Как снять и установить новый патрон на настольный сверлильный станок – Статьи

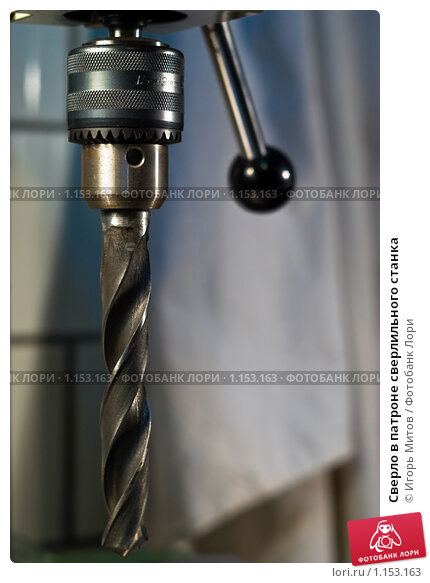

Как снять и установить новый патрон на настольный сверлильный станок

Выполните действия и инструкции, приведенные в этой статье для того, чтобы быстро и правильно поменять патрон для сверлильного станка.
Удаление и установка патрона настольного сверлильного станка значительно отличается от аналогичных действий для ручной дрели или шуруповерта, поскольку патрон на сверлильном станке крепится иным способом, нежели на другом сверлильном оборудовании.

Устройство сверлильного станка не сложное, ось патрона специально подточена на конце и имеет коническую форму для того, чтобы плотно входить в аналогично-конический шпиндель станка. Такой патрон, используемый в сверлильном оборудовании, называется конус Морзе.





Патрон сверлильного станка следует заменить в случае, если ось патрона погнулась или патрон был поврежден каким-то иным образом. Загрязнение оси патрона или его неправильная установка в шпиндель, также может вызвать серьезные механические повреждения и привести к выходу патрона из строя.

Быстрые и несложные шаги, приведенные ниже, помогут вам с легкостью отсоединить от сверлильного станка неисправный патрон.

Способы отсоединения патрона от сверлильного станка:

Существует более одного способа извлечь ось патрона из удерживающего ее шпинделя, и каждый метод прост и займет всего несколько секунд.

Способ 1. Удаление патрона с помощью клина-выколотки

Настольный сверлильный станок продается, как правило, в комплекте со специальным инструментом, который как раз предназначен для извлечения патрона. Этот инструмент называется клин-выколотка. Считается, что этот способ извлечения патрона – самый простой и правильный.

Клин-выколотка имеет специальную форму, которая позволяет вставить его в небольшое окошко доступа на шпинделе сверлильного станка.





Стуча молотком по клину-выколотке, предварительно вложенном в окошко на шпинделе, нужно вытолкнуть верхнюю часть оси патрона и патрон упадет.

Шаги:

– Вставьте клин-выколотку в окошко доступа на шпинделе сверлильного станка.
– Ударами молотка забейте клин-выколотку глубже в отверстие, пока патрон не освободится.





Стоит проверить, достаточно ли высоко расположен стол сверлильного станка и не повредится ли патрон от падения.

Для большинства сверлильных станков клин-выколотка есть в продаже и его можно приобрести отдельно, если у вас по той или иной причине этот инструмент отсутствует.

Способ 2. Удаление патрона при помощи бруска из твердой породы дерева и молотка

Если у вас под рукой не оказалось клина-выколотки и вам не хочется откладывать замену патрона на станке до лучших времен, вы можете прибегнуть к другому способу извлечения, который даже немного быстрее.

Несмотря на грубость этого метода, он достаточно эффективен и, если все сделать правильно, вы не повредите ни патрон, ни станок.

Шаги:

– Во-первых, возьмите молоток и узкий брусок из твердой древесины (рекомендуется орех или дуб).
– Уприте брусок в патрон сверху под небольшим углом.
– Сильными, но точными ударами молотка сбейте патрон со шпинделя. Если вы все сделаете правильно, патрон упадет после двух-трех ударов.





Главное, быть уверенным в том, что сила удара направлена вниз и тогда вы не рискуете погнуть ось патрона или шпиндель.

Очистка и установка патрона на место

Любой патрон для сверлильного станка, даже новый, должен быть очищен перед установкой или переустановкой в станок.
Из-за плотного способа крепления конуса Морзе, любой мусор, жир или даже пыль могут оказаться причиной плохой фиксации патрона в шпинделе сверлильного станка.





Шаги:

– Очистите ось патрона тряпкой, предварительно смоченной обезжиривающим средством. Хорошо для этой цели подойдет ацетон, так как он быстро испаряется. Кроме того, хорошенько почистите шпиндель изнутри.
– После очистки оси патрона и шпинделя сверлильного станка, вставьте патрон осью в шпиндель так, чтобы он держался там сам какое-то время.
– Спрячьте внутрь зубцы патрона, во избежание их повреждения.
– Опустите пониже стол сверлильного станка, чтобы освободить побольше места для размаха молотком.
– При помощи киянки или резинового молотка, забейте патрон в шпиндель двумя-тремя кдуркими и точными ударами.





Заключение

Пусть вас не смущает простота конструкции конуса Морзе. При правильной установке патрона, эта простая система крепления обеспечит вам надежное крепление патрона внутри шпинделя до тех пор, пока вам самим не потребуется его извлечь оттуда.

Как разобрать сверлильный патрон — РИНКОМ

Содержание

Как разобрать сверлильный патрон

  1. Устройство сверлильных патронов
  2. Как разобрать сверлильный патрон дрели
  3. Как разобрать патрон сверлильного станка

С такой проблемой, как необходимость разобрать сверлильный патрон, мастера иногда сталкиваются в быту или на производстве. Чаще всего она возникает по причине коррозионных процессов или загрязнения фиксатора строительной пылью. При серьезных проблемах возникают трудности с зажатием инструментов.

В этом случае требуются:

  1. снятие патрона;

  2. его разборка;

  3. очистка и смазка всех деталей.

Расскажем, как это сделать. Для начала рассмотрим устройство и конструктивные особенности чаще всего встречающихся зубчато-венцовых (кулачковых) сверлильных патронов.

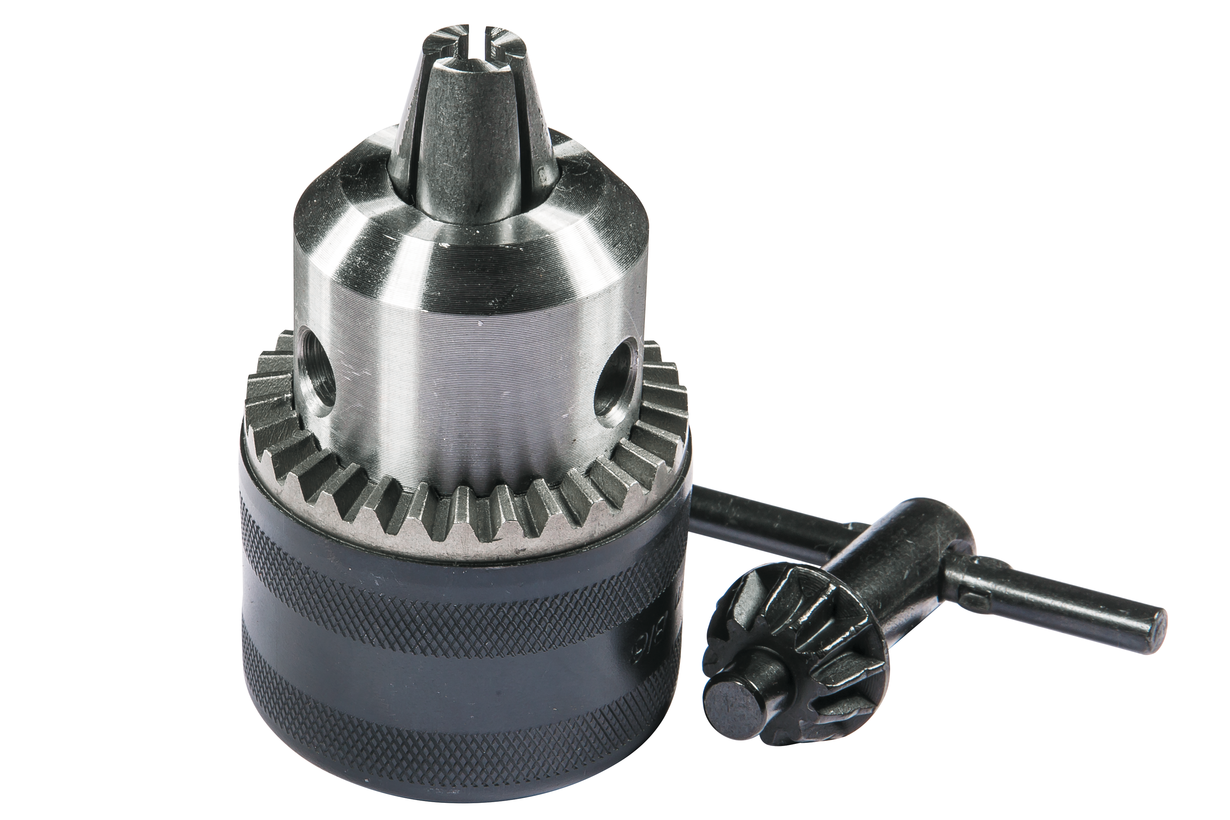

Фотография №1: кулачковый сверлильный патрон

Устройство сверлильных патронов

Изучите устройство сверлильного патрона на схеме ниже. В состав приспособления входят:

  1. корпус, имеющий цилиндрическую форму;

  2. обойма, вращающаяся на его внешней поверхности;

  3. кулачковый механизм.


Изображение №1: устройство кулачкового сверлильного патрона

Теперь расскажем, как снимают такие патроны с дрелей и сверлильных станков, а также приведем технологию разборки зажимных приспособлений.

Как разобрать сверлильный патрон дрели

Перед тем, как разобрать сверлильный патрон дрели, необходимо его снять. Обычно бытовые инструменты оснащают патронами, закрепляющимися на валах при помощи резьбовых соединений.

Чтобы снять такой патрон с дрели, действуйте так.

  1. Разведите кулачки и посмотрите, какую форму имеет головка винта, при помощи которого патрон фиксируется дополнительно. Подберите подходящую отвертку.


    2. Фотография №2: головка винта, фиксирующего патрон

  2. Подберите рожковый ключ по размеру вала дрели.

  3. Установите ключ на вал и, удерживая его, выкрутите винт. Вращайте отвертку по часовой стрелке, а не против. Винт имеет левую резьбу.

  4. Продолжая зажимать вал дрели, открутите сам патрон (против часовой стрелки) патронным ключом.


Фотография №3: выкручивание патрона

Обратите внимание! Если при помощи обычного патронного ключа снять фиксатор не получается, потребуется увеличить усилия. Для этого вы можете зажать в патроне шестигранный ключ. Чтобы надежно удерживать вал, сделайте вот так.


Фотография №4: выкручивание сильно «прикипевшего» патрона

Теперь снятый патрон необходимо разобрать для очистки и смазки.

  1. Разведите кулачки до максимума.

  2. Поставьте патрон на губки тисков так, чтобы корпус мог пройти между ними, а обойма упиралась.


    3. Фотография №5: патрон, установленный на губки тисков для разборки

  3. Быстро разогрейте патрон при помощи строительного фена или паяльной лампы

  4. Положите на патрон сверху амортизирующую прокладку из мягкого металла.


    5. Фотография №6: амортизирующая прокладка

  5. Выбейте корпус из обоймы при помощи молотка.

Все. Кулачковый патрон разобран. Можно приступать к очистке, смазке, сборке и установке.

Как разобрать патрон сверлильного станка

Кулачковые патроны сверлильных станков разбирают также, как и фиксаторы, которыми оснащают дрели, но технология снятия отличается. Это связано с тем, что валы сверлильных станков имеют форму конусов Морзе. Патроны для них имеют соответствующие отверстия.

Чтобы снять зажимное приспособление со сверлильного станка, действуйте по следующей схеме.

  1. Разведите кулачки до максимума.

  2. Обстучите сверху патрон молотком по всей площади.

  3. Нанесите проникающую смазку (подойдут керосин или WD-40).

  4. Установите на тыльную поверхность патрона рожковый ключ. Усилия в этом случае буду распределяться равномерно.

  5. Сильными ударами молотка сбейте патрон с вала.

Таким же образом снимаются патроны с промышленных дрелей, некоторые модели которых имеют валы в форме конуса Морзе.

Как снять патрон со сверлильного станка

Как разобрать сверлильный патрон

Содержание

Как разобрать сверлильный патрон

С такой проблемой, как необходимость разобрать сверлильный патрон, мастера иногда сталкиваются в быту или на производстве. Чаще всего она возникает по причине коррозионных процессов или загрязнения фиксатора строительной пылью. При серьезных проблемах возникают трудности с зажатием инструментов.

В этом случае требуются:

очистка и смазка всех деталей.

Расскажем, как это сделать. Для начала рассмотрим устройство и конструктивные особенности чаще всего встречающихся зубчато-венцовых (кулачковых) сверлильных патронов.

Фотография №1: кулачковый сверлильный патрон

Устройство сверлильных патронов

Изучите устройство сверлильного патрона на схеме ниже. В состав приспособления входят:

корпус, имеющий цилиндрическую форму;

обойма, вращающаяся на его внешней поверхности;

Изображение №1: устройство кулачкового сверлильного патрона

Теперь расскажем, как снимают такие патроны с дрелей и сверлильных станков, а также приведем технологию разборки зажимных приспособлений.

Как разобрать сверлильный патрон дрели

Перед тем, как разобрать сверлильный патрон дрели, необходимо его снять. Обычно бытовые инструменты оснащают патронами, закрепляющимися на валах при помощи резьбовых соединений.

Чтобы снять такой патрон с дрели, действуйте так.

Разведите кулачки и посмотрите, какую форму имеет головка винта, при помощи которого патрон фиксируется дополнительно. Подберите подходящую отвертку.

Фотография №2: головка винта, фиксирующего патрон

Подберите рожковый ключ по размеру вала дрели.

Установите ключ на вал и, удерживая его, выкрутите винт. Вращайте отвертку по часовой стрелке, а не против. Винт имеет левую резьбу.

Продолжая зажимать вал дрели, открутите сам патрон (против часовой стрелки) патронным ключом.

Фотография №3: выкручивание патрона

Обратите внимание! Если при помощи обычного патронного ключа снять фиксатор не получается, потребуется увеличить усилия. Для этого вы можете зажать в патроне шестигранный ключ. Чтобы надежно удерживать вал, сделайте вот так.

Фотография №4: выкручивание сильно «прикипевшего» патрона

Теперь снятый патрон необходимо разобрать для очистки и смазки.

Разведите кулачки до максимума.

Поставьте патрон на губки тисков так, чтобы корпус мог пройти между ними, а обойма упиралась.

Фотография №5: патрон, установленный на губки тисков для разборки

Быстро разогрейте патрон при помощи строительного фена или паяльной лампы

Положите на патрон сверху амортизирующую прокладку из мягкого металла.

Фотография №6: амортизирующая прокладка

Выбейте корпус из обоймы при помощи молотка.

Все. Кулачковый патрон разобран. Можно приступать к очистке, смазке, сборке и установке.

Как разобрать патрон сверлильного станка

Кулачковые патроны сверлильных станков разбирают также, как и фиксаторы, которыми оснащают дрели, но технология снятия отличается. Это связано с тем, что валы сверлильных станков имеют форму конусов Морзе. Патроны для них имеют соответствующие отверстия.

Чтобы снять зажимное приспособление со сверлильного станка, действуйте по следующей схеме.

Разведите кулачки до максимума.

Обстучите сверху патрон молотком по всей площади.

Нанесите проникающую смазку (подойдут керосин или WD-40).

Установите на тыльную поверхность патрона рожковый ключ. Усилия в этом случае буду распределяться равномерно.

Сильными ударами молотка сбейте патрон с вала.

Таким же образом снимаются патроны с промышленных дрелей, некоторые модели которых имеют валы в форме конуса Морзе.

Сверлильный станок Корвет-45: как снять патрон?

Добрый день!
Сегодня, при транспортировке из магазина в квартиру, неудачно поставил/уронил на бок станок:

  1. Болит нога (левая).
  2. Вот эта красная (см. картинку) штука, которая держит прозрачный защитный экран вокруг патрона, от удара треснула (она пластиковая).

Нога пройдет сама, а пластмассину надо бы снять и склеить. Но она только сдвигается, вверх или вниз по втулке шпинделя. Вверх — некуда, а вниз — тоже, только до патрона.

Подскажите, пожалуйста, как снять патрон?

В инструкции сказано, что «Посадка патрона — В16» и «Конус шпинделя Морзе — В16».

Аккуратно сбить.На работе вроде такого,Кратоновский,шёл со снятым патроном.Сдуру хорошенько насадил его,потом помучался,когда надо было снять.Опустил шпиндель вниз до упора,застопорил,молотком через бородок постучал по низу патрона,поворачивая его.

Да,вот если в дне патрона есть сквозное отверстие,можно типа сьёмника сделать-в куске прутка на 10 сделать отверстие и нарезать резьбу,например на 6. Зажать в кулачках патрона,вкрутить болт,чтоб он упёрся в вал и ударить по болту.не сойдёт-ещё подтянуть и ударить.

pashka.exe написал :
Да,вот если в дне патрона есть сквозное отверстие,можно типа сьёмника сделать-в куске прутка на 10 сделать отверстие и нарезать резьбу,например на 6. Зажать в кулачках патрона,вкрутить болт,чтоб он упёрся в вал и ударить по болту.не сойдёт-ещё подтянуть и ударить.

Да вот непонятно. Отверстие вроде бы как есть, но на дне его что-то белеет.
Спасибо, буду пробовать.

  • Ой-ё. в эту красную же пластмассину был вкручен стальной болт указателя/ограничителя глубины сверления (на картинке не видно, он с другой стороны). выломался нахрен, легким нажатием на ручку подачи, вместо того, чтобы остановить подачу головки. такой тонюсенький пластик.
    Придется что-то свое придумывать для измерения/ограничения глубины.

    • . при максимально опущенной голове заметен люфт, головка просто рукой качается. Щель такая, что в нее легко входит полоска жести от пивной банки.
    Хм, с засунутой жестянкой люфт пропал. ПОжалуй, оставлю.

    Что немцы с «китайцами» делают. » >

    vlad-mal написал :
    Нога пройдет сама, а пластмассину надо бы снять и склеить.

    На ногу можно пофукать, пройдет.
    Красная пластмассина должна продаваться в сервисных центрах.
    Патрон из шпинделя извлекается клином, в инструкции есть картинки.
    Патрон снять с вала — развести губки патрона и с помощью выколотки да молотка выбить вал. То что белеет это и есть вал.
    Главное без фанатизма.
    Слева на станине над патроном есть регулировочный винт, убирает люфт шпинделя.

    Тринадцатый написал :
    Патрон из шпинделя извлекается клином, в инструкции есть картинки.

    Еще раз посмотрел/перечитал — нет в инструкции ничего похожего. Про клин точно не упоминается.

    Тринадцатый написал :
    Слева на станине над патроном есть регулировочный винт, убирает люфт шпинделя.

    Реально, толку от этого винта — ноль. Вернее, можно несколько уменьшить поперечный люфт. Винт входит в паз на шпинделе и прижимает его. В итоге — ручку не провернуть, а люфт почти какой был, так и остался.
    Помогла подкладка из тонкой жести.

    Тринадцатый написал :
    Красная пластмассина должна продаваться в сервисных центрах.

    Не, мне к ней уже не лежит душа. Очень тонкая и хрупкая. Лучше из дюраля или текстолита вырежу. вот как только патрон сниму.

    vlad-mal написал :
    Про клин точно не упоминается.

    Прошу прощения, в этой модели нет.
    Остается одно, бородок поставить в основание потрона и резко , но аккуратно стукнуть по бородку молотком. Конусы бывают очень плотно садятся. Съемник не поможет, надо стукнуть. Короткий резкий удар. Слабо ударите, не собъете, с силой — поломаете. Молоток возьмите потяжелей, но бейте не сильно.

    vlad-mal написал :
    Реально, толку от этого винта — ноль.

    Тут кому как повезет. Эти люфты бывают небольшими(винт хорошо регулирует). В вашем случае без подкладки не обойтись..
    К сожалению в большинстве случаев инструмент приходится доводить до ума самому.
    Кстати и дорогие модели имеют те же болячки.

    Тринадцатый написал :
    Патрон из шпинделя извлекается клином, в инструкции есть картинки.

    Если конус шпинделя внутренний.
    Если конус шпинделя внешний, тоже клином. Но клин другой. Выглядит так — » >

    Bugvin Извините, что и с чем в комплекте идет?
    Тиски, ключ для патрона, два 6-гранных ключа -это всё.

    vlad-mal написал :
    Придется что-то свое придумывать для измерения/ограничения глубины.

    Самое надёжное отрегулировать без ограничителя, то есть опускаем до упора без ограничителя. сверлом подгоняем глубину сверления.
    У нас станок настроен только на сверление для петель, подгоняли. отпиливая лишнее длину сверла. Сверло должно быть на всю глубину патрона. то есть упираться в дно патрона.

    Чепик написал :
    Самое надёжное отрегулировать без ограничителя, то есть опускаем до упора без ограничителя. сверлом подгоняем глубину сверления.
    У нас станок настроен только на сверление для петель, подгоняли. отпиливая лишнее длину сверла. Сверло должно быть на всю глубину патрона. то есть упираться в дно патрона.

    А когда сверло нужно будет подточить? и с новими-все отпиливать?проще один раз нормальный ограничитель сделать.

    Чепик написал :
    Самое надёжное отрегулировать без ограничителя, то есть опускаем до упора без ограничителя. сверлом подгоняем глубину сверления.
    У нас станок настроен только на сверление для петель, подгоняли. отпиливая лишнее длину сверла. Сверло должно быть на всю глубину патрона. то есть упираться в дно патрона.

    Нет, разные дырки, разные сверла.

    pashka.exe написал :
    проще один раз нормальный ограничитель сделать.

    Родной сломался при малейшей нагрузке, запороли фасад, мы так сделали. потому что пользовались станком только для набивки под петли!
    Сделать можно. но надо надёжно. если только что то из металла.

    Чепик написал :
    Сделать можно. но надо надёжно. если только что то из металла.

    Угу. Вчера специально в ОБИ заехал, искал подходящий материал, алюминий толстый или текстолит или еще что. ничего, ерунда одна тонкая.
    Если не найду, то, может, из толстой фанеры сделаю. Потом эпоксидкой пропитаю, будет что-то вроде текстолита.

    Чепик написал :
    У нас станок настроен только на сверление для петель, подгоняли. отпиливая лишнее длину сверла. Сверло должно быть на всю глубину патрона. то есть упираться в дно патрона.

    Очень просто избежать таких сложностей.
    Например, нужно сверлить в 16мм ЛДСП отверстия глубиной 12 мм.

    1. Устанавливаете в патрон сверло так, нравится.
    2. Вычисляете, сколько мм в ЛДСП нужно оставить (не досверливать). В нашем случае 4 мм (16-12). Изготавливаете из древесины пластину толщиной 4мм.
    3. Пластину положить на рабочий стол станка, стол с пластиной поднять вверх до упора, чтобы пластина упиралась в сверло; стол жестко не фиксировать.
    4. Опустить шпиндель вниз до максимум, так, чтобы сверло, надавив на платину, сдвинуло стол вниз. Зафиксировать стол в этом положении.
    5. Убрать пластину; можно работать.

    Патрон по ГОСТу для дрели и сверлильного станка с укороченным переходником размеры B16

    Сегодня обзор не совсем обычного для Mysku товара. Но я знаю, что тут есть люди которые работают руками и имеют некоторый станочный парк, думаю им будет интересно. Предвосхищая возгласы о том что можно купить старый советский патрон у дедушки на рынке и он будет ого-го! — я сделал сравнение и уверен на 110%, что произвольный патрон из СССР будет не лучше. Возможно, и найдётся сопоставимый, но придётся поискать.

    Патрон поставляется в двух коробочках: собственно патрон с ключом и хвостовик.

    Начнем с хвостовика.
    Красивый хорошо шлифованный хвостовик под конус Морзе-2 с одной стороны и конус Морзе инструментальный укороченный B16 с другой (почитать подробнее можно например тут). Есть небольшие дефекты на плоской части, но она ни на что не влияет. Поставляется в пластиковой коробочке.

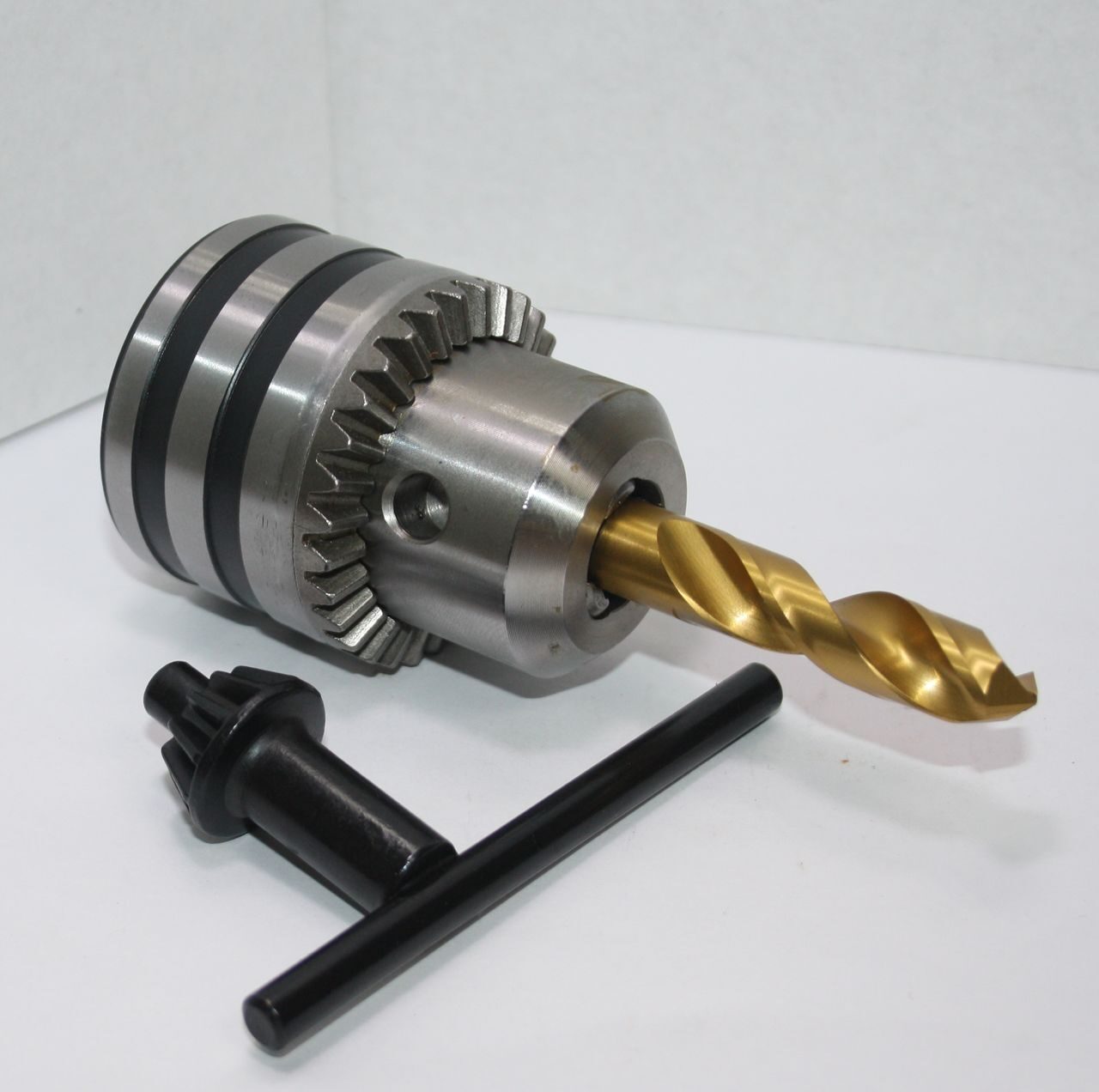

    Теперь собственно патрон. Патрон в картонной коробке с качественной полиграфией. Патрон и ключ в разных пакетах. Присутствует инструкция на английской и китайском.





    На патроне есть надписи BRIED B16 0.5-13mm.
    На фото всё бликует, не получилось толком сфотографировать.

    Максимально сведенные и разведенные губки

    Надо сказать, что в описании на сайте цифры более правильные — от 1 до 13мм. то есть 0.5мм сверло входит в патрон с лёгким натягом, сверлить им не получится. 0.7мм — уже вроде как затягивается, но реально уверенно пожалуй только от 1мм. Впрочем, 0.7 я сверлить не пробовал. Максимальный диаметр — 13.5мм.

    Так выглядит патрон в сборе с хвостовиком:

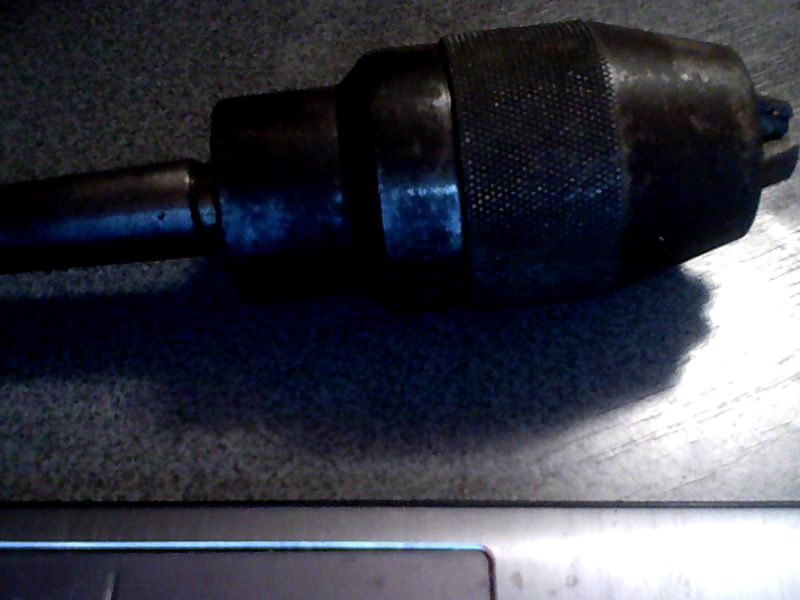

    А так в сравнении с аналогом «родом из СССР»

    Как видим, аналог заметно меньше в диаметре при тех же заявленных размерах свёрел. Но! Эти патроны НЕСРАВНИМЫ по точности.

    Сравнивать будем на вот таком сверлильно-фрезерном станке Гомельского производства

    В патроны зажат вал от бензонасоса. Калёный, полированный, ровный, диаметром 6мм. При проверках положение узлов станка не изменялось, за исключением перемещения стола для замены патрона.

    старый патрон:

    новый патрон:

    Как видим, биение не более полутора соток, что я считаю просто феноменальным результатом. По сути можно использовать вместо цангового патрона для фрезерования чего-то не особо твердого и малыми диаметрами фрез.

    Подведем итоги: патрон отличного качества как по исполнению, так и по точности. единственным относительным минусом можно считать достаточно крупные размеры, но это я уже докапываюсь, по правде говоря. То есть даже по ГОСту патрон 1-13мм имеет наружный диаметр 52мм

    Несомненно, если у вас есть доступ к складам со списанным или списываемым оборудованием, и в этом «фикспрайсе» «всё за бутылку» широкий выбор нового инструмента из ЗИПов и НЗ — то надо брать на месте. Вдруг будет не хуже? Если же предприятия развалились уже давно и халявы не будет — настоятельно рекомендую к покупке. действительно очень качественный патрон. И это я не п.18 отрабатываю, это совершенно искренне.

    Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

    Патрон сверлильный – как снять и поменять на дрели, шуруповерте

    Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

    Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

    Способы крепления сверлильного патрона

    Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

    Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

    Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

    Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

    На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

    Каким способом закреплен


    сверлильный патрон на инструменте

    Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

    Маркировка сверлильных патронов


    крепящихся с помощью резьбы

    Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

    Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

    В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

    Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 – диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

    Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

    Какой по способу зажатия


    сверлильный патрон для дрели лучше

    В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

    На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

    Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

    Как открутить с дрели патрон


    закрепленный с помощью резьбового соединения

    Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

    На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

    Как открутить патрон с вала дрели или шуруповерта

    Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

    Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

    После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

    Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

    Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

    Как навинтить патрон на вал дрели или шуруповерта

    Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

    Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

    Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

    Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

    Как снять напрессованный шкив с электродвигателя и установить сверлильный патрон

    Даже, обладая самым скудным набором простых инструментов, при некотором упорстве можно снять напрессованный на вал электродвигателя шкив, и заменить его сверлильным патроном. В результате получится инструмент наподобие сверлильного станка или дрели.

    Понадобится


    Для реализации задуманного нам все-таки не обойтись без следующих инструментов и приспособлений:
    • съемника и тисков;
    • токарного станка;
    • сварочного аппарата;
    • гаечного ключа;
    • молотка;
    • ручной отвертки;
    • наковаленки, наставки и силовой втулки.


    Процесс снятия шкива и установки сверлильного патрона


    Обычно с помощью одного съемника снять с вала электродвигателя напрессованный шкив не удается. Не обойтись без подготовительных работ. Не помешает, например, несколько капель жидкого масла в район соединения.
    Затем попытаться сдвинуть шкив с места. Для этого второй конец вала упираем в круглую наковаленку, а вокруг торца вала на шкив укладываем кольцо, по которому наносим удары молотком с помощью наставки.


    Если нам удаться сдвинуть шкив по валу, хотя бы на немного, это значительно облегчит его снятие с помощью съемника. Но сделать это, удерживая все в руках, не удастся.
    Зажимаем корпус электродвигателя в тиски и попытаемся термически воздействовать на прессовую посадку с помощью электродугового разряда, зажигая его на шкиве по кругу.



    После этого стопорим отверткой захваты съемника относительно корпуса двигателя и ключом начинаем вращать винт. Очень важно, что называется, сорвать шкив с места. Когда это удастся, дальше дело пойдет легче.

    После удаления шкива с вала видно, что запрессовка была произведена по неглубоким треугольным шлицам, что усиливало крепление сопрягаемых деталей.

    На вал со шлицами и при этом большего диаметра, чем посадочное отверстие сверлильного патрона, его не насадить. Необходимо проточить конец вала. Для этого разбираем корпус двигателя и ротор зажимаем в патрон токарного станка.

    Постепенно удаляем биение ротора, слегка ударяя по концу вала массивным валиком. В несколько проходов протачиваем вал, постоянно примеривая посадочное отверстие сверлильного патрона.
    После получения требуемой посадки, ротор вместе с насаженным на вал сверлильным патроном, вновь устанавливаем в корпус. Если теперь в патрон зажать сверло, а двигатель подключить к сети, то такой инструмент можно использовать в качестве сверлильного станка или дрели.


    Смотрите видео

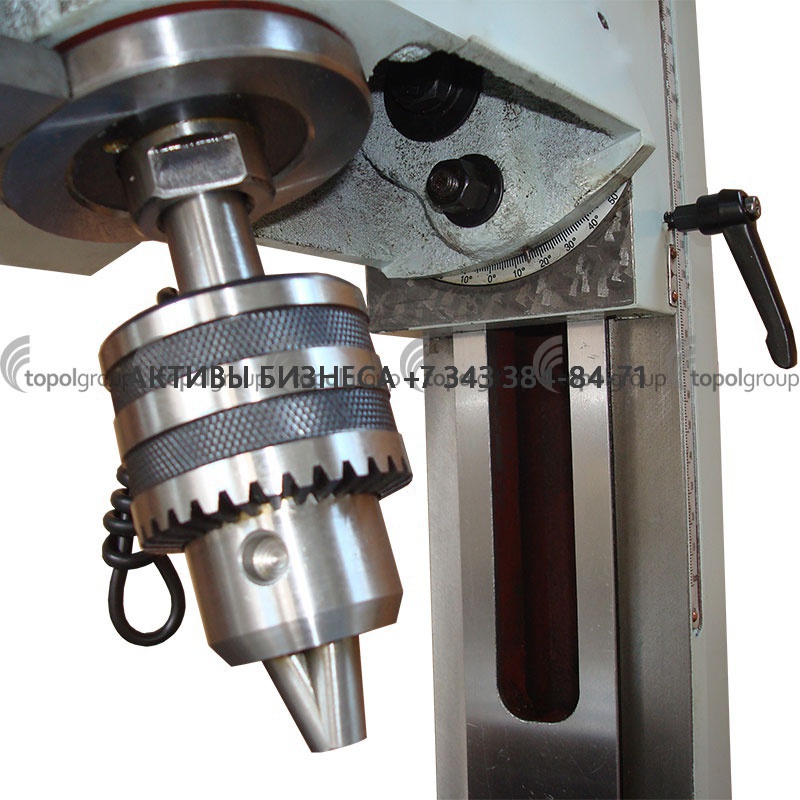

    Как снять патрон со сверлильного станка — MOREREMONTA

    Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

    Итак, для того чтобы смазать сверлильный патрон, не понадобится ничего особенного. Обязательно следует иметь под рукой молоток, густую смазку (например солидол), а также крестовую отвертку. После этого патрон снимается со сверлильного станка, его кулачки разводятся, а между ними вставляется крестовая отвертка. Для того, чтобы снять патрон, он удерживается винтом с левой резьбой и вращается часовой стрелке.

    Сначала должен будет сняться винт. После этого можно будет выкрутить сам патрон из вала дрели. Делается это против часовой стрелки.

    Важно : если дрель используется уже достаточно давно, то может потребоваться приложить немало усилий. Процесс съема должна упростить фаска, однако если ее нет, то сорвать патрон поможет обычный трубной ключ.

    Когда патрон наконец будет снят, его нужно развернуть кулачками вниз и ударить на весу небольшим молотком строго по центру тыльной части. Внешняя обойма инструмента должна зажиматься рукой, а удары молотком должны быть максимально прицельными. Если конструкция не поддается после первого удара, следует использовать смесь WD-40.

    В результате из обоймы инструмента должен будет вывалиться зажимной механизм. Он состоит из основания, трех кулачков, разрезанной пополам гайки со шлицами (ее для удобства смазки рекомендуется сразу отложить в сторону). Теперь можно смазывать детали.

    Важно : наносить солидол нужно только на шлицы кулачков.

    Когда все детали будут смазаны, патрон собирается в обратном порядке. Лучше всего всю операцию проводить также на весу. Если обойма будет плохо садиться, ее можно тюкнуть пару раз молотком.

    Видео

    Понравилась статья? Тогда поддержи нас, жми:

    Существует два распространенных способа крепления зажимных патронов на сверлильных станках. Первый способ – резьбовой.Патрон наворачивается на вал по резьбе и затягивается ключом.Такой способ применяется на ручном электроинструменте. На стационарных станках применяется более оригинальный способ установки патрона. Шпиндель станка имеет внутреннее сверление конической формы. Наружная поверхность оси патрона заточена с аналогичной конусностью. Такое крепление очень надежно при нагрузках вдоль оси и носит название его изобретателя – Стивена Морзе. Для доступа к хвостовику патрона на шпинделе имеется сквозная проточка прямоугольной формы.

    Снятие патрона производится в случае его неисправности, повреждения оси и замене на другой рабочий инструмент.
    Ошибки в установке патрона, а также его загрязнение, могут привести к серьезным неисправностям оборудования. Действия, описанные в данной инструкции, помогут правильно и быстро заменить рабочий инструмент.

    Способ №1 – применение выколотки-клина. Способ является правильным с точки зрения техники безопасности. Выколотка-клин поставляется как принадлежность станка. При поломке или потере выколотку можно приобрести в магазине инструментов. Она имеет форму клина по размеру окна доступа на шпинделе. Порядок действий при снятии патрона:
    Отключить станок.
    Рабочий стол станка установить по высоте в такое положение при котором, в случае падения, патрон не получит повреждений.
    Клин-выколотку вставить в проточку на валу шпинделя.
    Легкими ударами молотка забивать выколотку пока патрон не освободится.
    Способ №2 – альтернативный. С помощью приспособления – наставки из мягкого металла – меди,бронзы. Этот способ можно применять только при отсутствии клина-выколотки – при острой необходимости. Порядок действий:
    1.Отключить станок.
    2. Рабочий стол опустить на расстояние, позволяющее свободно
    производить работы.
    3. Упереть выбранное приспособление в выступ патрона под ост-
    рым углом.
    4.Резкими ударами молотка по приспособлению сбить патрон.
    Избежать повреждения патрона при случайном его падении на рабочий стол станка можно, положив на стол кусок фанеры, доски или другого не металлического материала.
    Удары должны быть резкими и точными. В противном случае можно повредить патрон для сверлильного станка или шпиндель. В случае использования приспособлений необходимо защитить руки и лицо от возможных осколков.
    При установке нового патрона необходимо очистить конусы шпинделя и патрона от механических и жировых загрязнений. Грязь, жир служат причиной проскальзывания хвостовика во время работы. Использовать можно чистую ветошь и обезжиривающие жидкости – растворители, ацетон.
    Установка нового патрона – порядок действий:
    1.Опускается рабочий стол на необходимое расстояние.
    2.Вращением отжимного кольца вдвигаются удерживающие кула-
    чки. Это делается для того, чтобы при случайном падении не
    повредить их
    3.Патрон резким движением вставляется хвостовиком в отвер-
    стие шпинделя. Легкими ударами резиновой или деревянной
    киянки уплотняем соединение.

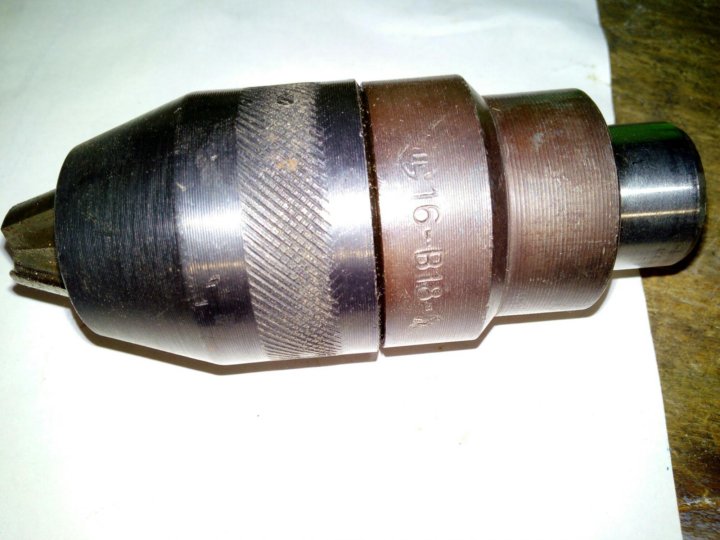

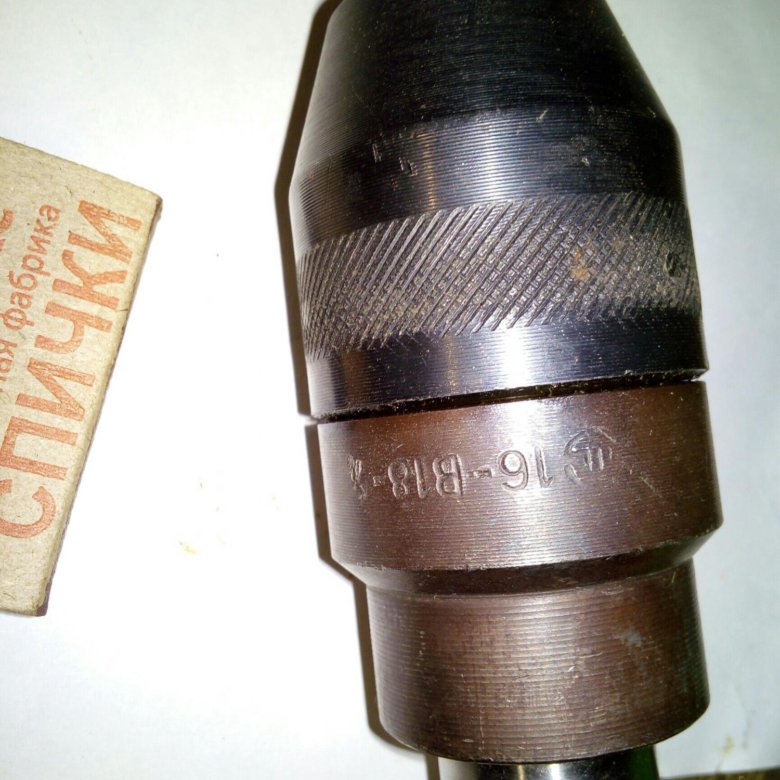

    При замене зажимных устройств необходимо обращать внимание на маркировку патронов. Существует несколько размеров конусов. Они обозначаются буквой В. За буквой стоит цифра, обозначающая величину конуса. Размер конуса тем больше, чем больше цифра маркировки.
    Перед маркировкой конуса патрона могут стоять дополнительные цифровые обозначения. Они показывают минимальные и максимальные диаметры хвостовиков сверл, которые можно устанавливать в патрон.

    Содержание

    Как разобрать сверлильный патрон

    С такой проблемой, как необходимость разобрать сверлильный патрон, мастера иногда сталкиваются в быту или на производстве. Чаще всего она возникает по причине коррозионных процессов или загрязнения фиксатора строительной пылью. При серьезных проблемах возникают трудности с зажатием инструментов.

    В этом случае требуются:

    очистка и смазка всех деталей.

    Расскажем, как это сделать. Для начала рассмотрим устройство и конструктивные особенности чаще всего встречающихся зубчато-венцовых (кулачковых) сверлильных патронов.

    Фотография №1: кулачковый сверлильный патрон

    Устройство сверлильных патронов

    Изучите устройство сверлильного патрона на схеме ниже. В состав приспособления входят:

    корпус, имеющий цилиндрическую форму;

    обойма, вращающаяся на его внешней поверхности;

    Изображение №1: устройство кулачкового сверлильного патрона

    Теперь расскажем, как снимают такие патроны с дрелей и сверлильных станков, а также приведем технологию разборки зажимных приспособлений.

    Как разобрать сверлильный патрон дрели

    Перед тем, как разобрать сверлильный патрон дрели, необходимо его снять. Обычно бытовые инструменты оснащают патронами, закрепляющимися на валах при помощи резьбовых соединений.

    Чтобы снять такой патрон с дрели, действуйте так.

    Разведите кулачки и посмотрите, какую форму имеет головка винта, при помощи которого патрон фиксируется дополнительно. Подберите подходящую отвертку.

    Фотография №2: головка винта, фиксирующего патрон

    Подберите рожковый ключ по размеру вала дрели.

    Установите ключ на вал и, удерживая его, выкрутите винт. Вращайте отвертку по часовой стрелке, а не против. Винт имеет левую резьбу.

    Продолжая зажимать вал дрели, открутите сам патрон (против часовой стрелки) патронным ключом.

    Фотография №3: выкручивание патрона

    Обратите внимание! Если при помощи обычного патронного ключа снять фиксатор не получается, потребуется увеличить усилия. Для этого вы можете зажать в патроне шестигранный ключ. Чтобы надежно удерживать вал, сделайте вот так.

    Фотография №4: выкручивание сильно «прикипевшего» патрона

    Теперь снятый патрон необходимо разобрать для очистки и смазки.

    Разведите кулачки до максимума.

    Поставьте патрон на губки тисков так, чтобы корпус мог пройти между ними, а обойма упиралась.

    Фотография №5: патрон, установленный на губки тисков для разборки

    Быстро разогрейте патрон при помощи строительного фена или паяльной лампы

    Положите на патрон сверху амортизирующую прокладку из мягкого металла.

    Фотография №6: амортизирующая прокладка

    Выбейте корпус из обоймы при помощи молотка.

    Все. Кулачковый патрон разобран. Можно приступать к очистке, смазке, сборке и установке.

    Как разобрать патрон сверлильного станка

    Кулачковые патроны сверлильных станков разбирают также, как и фиксаторы, которыми оснащают дрели, но технология снятия отличается. Это связано с тем, что валы сверлильных станков имеют форму конусов Морзе. Патроны для них имеют соответствующие отверстия.

    Чтобы снять зажимное приспособление со сверлильного станка, действуйте по следующей схеме.

    Разведите кулачки до максимума.

    Обстучите сверху патрон молотком по всей площади.

    Нанесите проникающую смазку (подойдут керосин или WD-40).

    Установите на тыльную поверхность патрона рожковый ключ. Усилия в этом случае буду распределяться равномерно.

    Сильными ударами молотка сбейте патрон с вала.

    Таким же образом снимаются патроны с промышленных дрелей, некоторые модели которых имеют валы в форме конуса Морзе.

    Как закрепить бит в аккумуляторной дрели

    Добавлено: 8 июня 2017 г., Четверг

    Мы откроем вам (не очень) маленький секрет. Велика вероятность, что вы годами неправильно использовали аккумуляторную дрель. У вас есть дрель Makita, DeWalt или Milwaukee, которую вы купили в течение последних 5-10 лет?

    Эти новые модели аккумуляторных дрелей имеют особый способ затяжки, чтобы надежно закрепить сверло в патроне. Единственная проблема заключается в том, что нам не удалось найти информацию о производителе или потребителе, объясняющую, что это за процесс или как его выполнять, что заставляет нас задаться вопросом: «Что дает?».

    Почему бы производителям сверл не продвигать этот метод среди покупателей и потребителей? Кажется, никто не знает наверняка.

    Если вы выполните поиск на YouTube по запросу «как вставить сверло в аккумуляторную дрель», вы получите около 14 тысяч запросов. Но вот в чем загвоздка … в большинстве этих видео на самом деле показано, как неправильно затягивать сверло .

    Ниже приведено только одно видео, демонстрирующее неправильный путь для защиты вашего бита.

    Вы, возможно, задаетесь вопросом, как и мы: «Как это могло быть неправильно? Так делалось годами! Я видел, как мои соседи, друзья и разнорабочие так затягивали аккумуляторные дрели. Мне кажется довольно стандартным.

    Мы тоже так думали. Но мы ошибались.

    Продолжайте читать, чтобы узнать, как правильно (и, что более важно, самый безопасный) закрепить сверло.

    Фиксация сверла на месте

    Существует бесчисленное множество других видеороликов (многие из надежных источников), в которых показан тот же метод затягивания сверлильного патрона вокруг сверла, как показано на видео выше.

    Но – это неправильный метод. И это не просто неправильно – для кого-либо небезопасно работать с аккумуляторной дрелью, не зафиксировав сверло на месте. Ваше сверло может ослабнуть, если вы не закрепите сверло правильным образом, то есть зафиксируете его на месте.

    Если неправильно затянуть сверло, можно обжечь руку – нехорошо!

    Мы хотим поделиться этой важной информацией о безопасности с нашей аудиторией, поскольку она имеет большое значение, когда речь идет о безопасной эксплуатации шнеков, которые мы производим и продаем.

    Как зафиксировать сверло в аккумуляторной дрели

    Посмотрите это видео, которое мы сделали, в котором показано, как правильно затянуть аккумуляторную дрель. Это предотвратит ожог руки и зафиксирует сверло на месте.

    Вот пошаговое описание того, как это сделать:

    • Вставьте сверло в сверлильный патрон.
    • Затягивайте сверлильный патрон только вручную до нескольких щелчков.
    • Поверните патрон в обратном направлении, пока не услышите и не почувствуете один щелчок.
    • Как только вы услышите и почувствуете последний щелчок, сверло надежно зафиксируется на месте.
    Power Planter продает 2 сверла с этим фиксирующим механизмом сверла…

    • Dewalt 996 20V MAX * XR® Аккумуляторная трехскоростная ударная дрель-шуруповерт

      285 долл. США 265 долл. США
