Как работает винтовой безмасляный компрессор с впрыском воды? — Мак Ал на vc.ru

Относительно не давно на рынке компрессорного оборудования начали набирать популярность компрессоры безмасляного типа, с впрыском воды в камеру сжатия. В данной заметке опишем принцип работы данного типа оборудования, его преимущества и недостатки.

846 просмотров

Основное применение безмасляные компрессоры находят в промышленности, где к качеству сжатого воздуха, применяемому в технологических процессах, предъявляют высокие требования. Это прежде всего фармацевтика, электроника, химия и нефтехимия. Не смотря на высокую стоимость начальных инвестиций, потери, в данных сферах, от нарушения технологического процесса несравнимо выше.

Принцип работы безмасляного компрессора с впрыском воды.

В основе работы данного типа оборудования лежит давно известный способ сжатия атмосферного воздуха между двумя роторами (в винтовом блоке). Воздух, через входной фильтр и клапан поступает на роторы, в процессе вращения уменьшается полость между ведомым и ведущим роторами, за счет уменьшения объема полости и происходит сжатие атмосферного воздуха.

Однако, если в маслосмазываемом компрессоре, роль смазки, отвода тепла и уплотнения осуществляет компрессорное масло (мелкодисперсное распыление образует воздушно-масляную смесь), то в случае с впрыском воды, обычная вода выполняет вышеперечисленные функции. Использование воды в процессе сжатия позволяет полностью исключить наличие масла в сжатом воздухе.

В остальном, кроме винтового блока, и дополнительного контура воды, компоновка ни чем не отличается от стандартной, включает электродвигатель, шкаф управления и автоматики, контур охлаждения, корпус.

Работа винтового безмаслянного компрессора с впрыском воды

Функции воды.

Основной ролью воды при сжатии является отвод тепла и уплотнение полостей, и зазоров между корпусом блока и винтами. При сжатии атмосферного воздуха выделяется много тепла (сухие компрессоры работают при температурах около 200оС), впрыск воды позволяет снизить рабочую температуру до 70-80оС (в зависимости от условий работы).

Снижение температур, и возможность уплотнений, позволяют получить максимальное давления в 13 бар (изб.) одноступенчатым сжатием.

А как же подшипники?

Любая винтовая пара содержит подшипники, которые необходимо обеспечить смазкой и охлаждением. Скорость вращения электромотора, и соответственно винтового блока (при прямой передаче), достигает 6000 – 7000 об./мин. Для предотвращения загрязнения полости сжатия масляными примесями, подшипники располагаются в отдельной масляной ванне, отделены от полости.

Например: в немецких компрессорах “OF Kompressoren” моделей WSF применяются лабиринтные сальники, с камерой отвода масла. Так например если первый лабиринтный сальник потеряет свою герметичность, масло будет отведено за пределы блока. Данный способ гарантирует защиту при нештатных ситуациях, позволяя обеспечить отсутствие масла при поломке.

Источник:

Требования к воде безмасляного компрессора.

Если использовать обычную водопроводную воду, высокой жесткости и с механическими примесями, срок службы винтовой пары будет короткий. В зависимости от производителя оборудования устанавливаются или требования к питающей воде или собственная система водоподготовки (как в компрессорах “OF Kompressoren”).

Контроль качества воды осуществляется, как правило, по значению электропроводности. На которое оказывают влияние содержание химических элементов (щелочи, соли и т.д.), которые могут оказать влияние на покрытие винтов и корпус блока.

Различные производители применяют разные решения, это может быть обратный осмос или ионообменная смола в купе с фильтрами механической очистки. Но в любом случае от качества воды значительно зависит срок службы.

Безопасность компрессоров с впрыском воды.

Учитывая область применения данного вида техники, производители большое внимание уделяют надежной и безопасной эксплуатации оборудования. Контроль (на примере моделей WSF) ведется по следующим параметрам: качество воды, температура, давление в блоке, давление воды, температура воды и т.д.

Контроль рабочих параметров безмаслянного компрессора

Дополнительной задачей производителей является не допустить попадание масла в камеру сжатия, для этого применяются специальные сальники, дополнительные фильтры. При малейшем подозрении на аварийную ситуацию (контроль по параметрам) происходит аварийная остановка оборудования, так как очистить магистраль от масляных загрязнений не представляется возможным, и попадание в сжатый воздух может привести к печальным последствиям.

Устройство и сравнение масляных и безмасляных компрессоров: что лучше

Значительная часть производственных процессов невозможна без использования сжатого воздуха. Компрессорное оборудование используют в промышленности, медицине, энергетике, ЖКХ, сельском хозяйстве, строительстве и т.д. И именно широкая сфера применения стала причиной разнообразия устройств, предназначенных для производства сжатого воздуха.

В зависимости от тех или иных особенностей техники, различают:

поршневые и винтовые компрессоры;
воздушные и газовые агрегаты;
установки малого и высокого давления;
оборудование с прямой и ременной передачей;
агрегаты, оснащенные электрическим и дизельным двигателем.

Кроме того, все вышеперечисленные типы компрессоров могут быть масляными или безмасляными. При этом важно отметить, что и те и другие обладают своими преимуществами и недостатками. Однозначно сказать, какой тип оборудования лучше, невозможно. Каждый из них хорош на своем месте, поэтому так важно сделать правильный выбор.

Чтобы облегчить эту задачу, специалисты компании «Энергопроф» подготовили сравнительный обзор масляных и безмасляных компрессорных агрегатов, ознакомившись с которым вы сможете приобрести именно то оборудование, которое максимально полно соответствует потребностям конкретного предприятия.

Особенности маслозаполненных компрессоров и агрегатов сухого сжатия

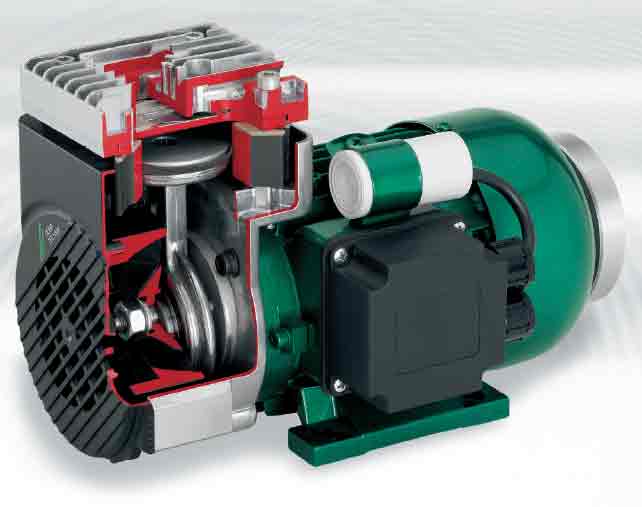

Принцип действия поршневого оборудования основывается на возвратно-поступательном движении поршня и почти не отличается от работы ДВС. Винтовые установки оснащены роторами, при вращении которых внутри корпуса возникают зоны разряжении и повышенного давления. Но и поршневые, и винтовые агрегаты при работе испытывают воздействие силы трения.

При этом в масляной и безмасляной технике эта проблема решается по-разному. Чтобы наглядно представить особенности и понять преимущества того и другого типа оборудования, рассмотрим их подробнее.

Маслозаполненные компрессоры. Особенность данного вида техники состоит в том, что прямой контакт поршня и стенок цилиндра или ведущего и ведомого ротора и стенок камеры предотвращается за счет использования компрессорного масла, которое подает в рабочую зону система впрыска. Благодаря этому сила трения сводится к минимуму, а значит, снижается износ техники. Компрессорные установки этого типа подходят для непрерывной работы в течение всей смены. Вместе с тем следует отметить, что из-за необходимости постоянно пополнять объем масла, возрастают эксплуатационные затраты. Кроме того, такое оборудование имеет ограниченную сферу применения, поскольку для многих производственных процессов необходим сжатый воздух высокого качества, то есть без примесей масла.

Примеры оборудования

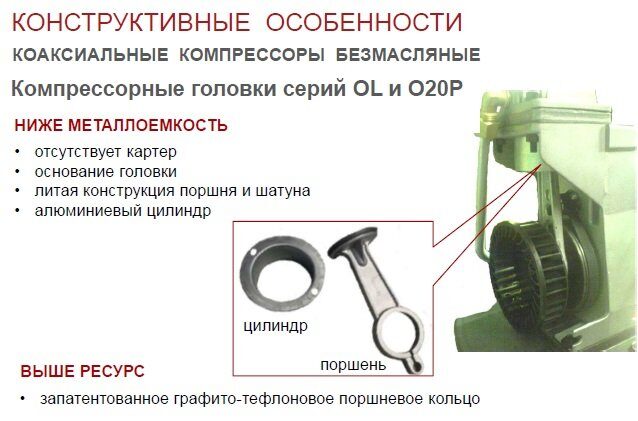

Воздушные компрессоры сухого сжатия. При производстве установок безмасляного типа использованы материалы, которые обладают невысоким коэффициентом трения. Это позволяет сократить износ и продлить срок службы поршневой группы или винтовой пары. Тем не менее, рабочий ресурс агрегатов сухого сжатия заметно ниже по сравнению с оборудованием предыдущего типа. Кроме того, они не подходят для постоянной эксплуатации, поскольку быстро перегреваются. В идеале такие компрессоры должны работать не более 15 минут в час. Впрочем, у них есть и достоинства. К примеру, не требуя постоянного пополнения и замены масла, они отличаются более низкой стоимостью обслуживания. Но наиболее значимое преимущество агрегатов сухого сжатия состоит в высоком качестве конечного продукта. Именно поэтому технику этого типа используют в медицине, фармакологии, пищевой промышленности, а также в любых других направлениях, где требуется максимально чистый воздух.

Примеры оборудования

На что обратить внимание при выборе компрессора?

Как показывает практика, большинство покупателей в качестве основного критерия выбора компрессорного агрегата рассматривают цену. Это понятно, ведь оборудование недешево, поэтому возникает желание сэкономить. Ниже мы расскажем, как это сделать правильно. А пока рассмотрим другие критерии выбора:

Назначение. Если вы планируете купить технику для бытового применения, выбирайте безмасляные компрессоры, которые оптимальны для периодического использования. Они же подойдут для эксплуатации в автомастерской, тем более что для краскопульта требуется чистый воздух. Что же касается промышленного применения, то здесь нет ничего лучше маслозаполненных агрегатов, обладающих высокой производительностью и способных работать круглыми сутками.

Производительность. Чтобы определить необходимую величину, следует обратить внимание на характеристики потребителей. Выбирая оборудование для пневмоинструмента, можно ориентироваться на следующие показатели: гайковерт расходует до 500 л/мин; продувочный пистолет — 200 л/мин; дрель и шуруповерт — 300 л/мин; шлифовальная машина — 450 л/мин. Если же требуется определить производительность промышленного компрессора, следует подсчитать суммарное потребление сжатого воздуха всеми участниками производственного процесса, а затем умножить его на коэффициент использования оборудования, который определяют опытным путем или узнают в справочнике.
Тип питания. По данному признаку все компрессорные установки делят на автономные и сетевые. В первую группу входит оборудование, оснащенное ДВС и не требующее наличия электросети. Чаще всего это мощные дизельные агрегаты, которые используют в полевых условиях. Электрические воздушные компрессоры имеют невысокую мощность, поэтому обычно их относят к бытовому или полупрофессиональному классу. При выборе такого устройства, следует обратить внимание на тип напряжения. К примеру, если у вас в гараже нет трехфазного подключения, не имеет смысла заказывать оборудование, работающие от сети 380 В.

Ресивер. Воздухосборник необходим для стабилизации давления сжатого воздуха и предотвращения эффекта пульсации, который возникает при использовании одноцилиндровых поршневых агрегатов. В зависимости от назначения объем ресивера может варьироваться от 3-5 до нескольких тысяч литров. Если вы выбираете оборудование для дома, достаточно 10 литров; для профессионального использования лучше предпочесть модель с ресивером 50 и более литров.

А теперь вернемся к вопросу экономии. Нередко случается так, что в надеже на русский «авось», покупатель приобретает заведомо некачественное оборудование, к примеру, китайскую подделку под какой-либо известный бренд. Как правило, ничем хорошим это не заканчивается — спустя несколько дней, недель или месяцев компрессор (а иногда и сопряженный с ним прибор) выходит из строя. Если вы хотите экономить разумно, следует ответственно подходить к выбору техники.

Определив, какие функции вам необходимы, какие желательны, а какие не нужны, вы сможете выбрать более дешевое оборудование, отказавшись от моделей с лишними опциями. Отдельного слова заслуживает бренд. Техника, выпущенная европейскими компаниями, традиционно обходится дороже. Если бюджет ограничен, рассмотрите компрессоры производства стран СНГ. Например, продукцию белорусской марки Remeza. В ассортименте компании есть как профессиональное, так и бытовое оборудование, отлично зарекомендовавшее себя у потребителей.

Придерживаясь этих рекомендаций, вы сможете сэкономить без потери качества.

Остались вопросы? Задайте их консультантам ГК «Энергопроф» по телефону: 8 (800) 333-47-93. Обратите внимание! Звонок бесплатный как для Москвы, так и для РФ.

Источники:

Поршневые компрессоры: Учеб. пособие для студентов вузов, обучающихся по специальности «Холодильные и компрессорные машины и установки» / Б. С. Фотин, И. Б. Пирумов, И. К. Прилуцкий, П. И. Пластинин; Под ред. Б. С. Фотина. Л.: Машиностроение. Ленингр. отд-ние, 1987. — 372 с.: ил.
Бесшатунные поршневые двигатели внутреннего сгорания / С.С. Баландин. М.: ЁЁ Медиа, 1989. – 477 c.
Кондрашова Н.Г. Лашутина Н.Г. Компрессорные установки Учебник. 1966 г.

Безмасляные воздушные компрессоры | Compressed Air Systems Inc.

Воздушный компрессор является важным инструментом для различных применений, от операций по очистке до электроинструментов и промышленных процессов. Они работают с использованием поршневого и цилиндрового механизма, который забирает воздух из окружающей среды и сжимает его в усиленном резервуаре. Стенки цилиндра должны быть тщательно смазаны, чтобы поршень мог свободно двигаться. Как правило, конструкции компрессоров включают масло или смазку в качестве смазки для обеспечения плавной и надежной работы поршня.

В последние годы смазочные материалы, такие как тефлон, становятся все более популярными для использования в устройствах с высоким коэффициентом трения, таких как цилиндры воздушных компрессоров. Безмасляные воздушные компрессоры, использующие естественные смазывающие твердые вещества, повышают безопасность и надежность работы воздушных компрессоров. Компания Compressed Air Systems, Inc. рада предложить высококачественные надежные безмасляные воздушные компрессоры для различных областей применения.

Безмасляные воздушные компрессоры

Безмасляный воздушный компрессор характеризуется составом стенок цилиндра. В стандартных воздушных компрессорах используются стальные или алюминиевые цилиндры, которые требуют смазки, такой как масло или консистентная смазка. Безмасляные воздушные компрессоры содержат твердые вещества с низким коэффициентом трения, такие как тефлон, в стенках цилиндра, чтобы создать среду с низким коэффициентом трения без необходимости использования жидких смазочных материалов. Компрессоры, в которых используются безмасляные смазываемые цилиндры, требуют меньшего обслуживания и идеально подходят для применений, где необходимо избегать распыления масла и переносимых по воздуху смазочных материалов.

Применение безмасляных воздушных компрессоров

Безмасляные воздушные компрессоры работают более чисто и надежно и требуют меньше обслуживания, чем их масляные аналоги. На самом деле, их низкое воздействие на окружающую среду, низкий уровень шума и низкие эксплуатационные расходы делают их все более популярными во многих отраслях промышленности, в том числе:

Часто задаваемые вопросы / Рекомендации по безмасляным воздушным компрессорам Специалисты компании Compressed Air Systems могут помочь вам подобрать оборудование, подходящее для вашей работы.

Используя многолетний практический опыт, наши системные специалисты будут тесно сотрудничать с вами, чтобы определить, какая конструкция безмасляного компрессора лучше всего соответствует вашим потребностям. Для каждого заказа мы учитываем следующие факторы:

Применение

Для каких целей будет использоваться воздушный компрессор? Ваш компрессор должен быть адаптирован к конкретным потребностям вашего приложения. Безмасляные винтовые воздушные компрессоры имеют другую конструкцию по сравнению со стоматологическими воздушными компрессорами.

Тип

Какой тип компрессора вам подходит? Мы предлагаем все, от мощных промышленных компрессоров с большими баками до небольших компрессоров, предназначенных для ручных инструментов.

Размер

Сколько места у вас есть для вашего компрессора? Какой запас сжатого воздуха вам нужен для требуемого расхода воздуха? Оба фактора помогут вам выбрать правильный размер компрессора для вашей работы.

Требования к воздуху

Какой поток воздуха вам нужен для обычной работы? Рассмотрите объем, скорость и постоянство, необходимые для обеспечения адекватного потока воздуха для вашего приложения.

Высококачественные безмасляные воздушные компрессоры компании Compressed Air Systems

В компании Compressed Air Systems мы стремимся к тому, чтобы у вас был идеальный компрессор для ваших нужд. Являясь официальным дилером оборудования Kaeser и Powerex, мы рады предоставить безмасляные воздушные компрессоры высшего качества, изготовленные ведущими отраслевыми брендами. Наш широкий выбор безмасляных воздушных компрессоров включает в себя как новые, так и восстановленные модели, поэтому вы можете найти подходящий компрессор в рамках своего бюджета без ущерба для качества. Каждый компрессор проходит строгий процесс проверки, сертифицированный по стандарту ISO, чтобы убедиться, что он соответствует нашим высоким стандартам качества.

В дополнение к нашим безмасляным воздушным компрессорам мы рады предложить широкий выбор традиционных и специализированных воздушных компрессоров и компонентов, включая газовые, 5-галлонные, осушители воздуха, латунные задвижки, быстроразъемные фитинги и гораздо более!

Свяжитесь со специалистами Compressed Air Systems сегодня или запросите расценки, чтобы узнать больше о нашем ассортименте безмасляных воздушных компрессоров и других воздушных компрессоров.

Безмасляные воздушные компрессоры | Куинси, Кобелько и другие

Безмасляные воздушные компрессоры | Куинси, Кобелько и другие | КОТ

Безмасляные воздушные компрессоры

Сжатый воздух из безмасляной системы жизненно важен для многих операций, где загрязнение маслом может повредить производственное оборудование или привести к значительной порче продукта. Безмасляные компрессоры — идеальное решение для обеспечения соответствия промышленных процессов необходимым стандартам чистоты воздуха.

В Compressed Air Technologies мы предлагаем полный ассортимент безмасляных воздушных компрессоров для продажи или аренды от некоторых из самых надежных брендов на рынке. Наши компрессоры могут поставлять 100% безмасляный воздух для всех критических аспектов вашей работы. Позвольте нашим специалистам помочь вам определить, какая марка и модель безмасляного компрессора лучше всего подходит для вашего конкретного применения.

Свяжитесь с нами

Типы безмасляных воздушных компрессоров

Некоторые из самых популярных моделей безмасляных воздушных компрессоров включают:

Поршневые воздушные компрессоры: Эти компрессоры используют объемное смещение для создания давления воздуха от поршней. Основное преимущество поршневого компрессора заключается в том, что он может рассеивать тепло, выделяемое при сжатии. Эти компрессоры обычно имеют более низкую производительность, чем другие модели, но они все же могут достигать относительно высокого давления воздуха.
Винтовые воздушные компрессоры: В винтовых воздушных компрессорах для создания давления используется поршневой компрессор, работающий на прямом смещении. Однако основное отличие состоит в том, что в винтовых компрессорах вместо поршней используется работающая система блокирующих винтов. В этих моделях используются углеродные кольцевые уплотнения для предотвращения попадания масла в воздушный поток внутри устройства.

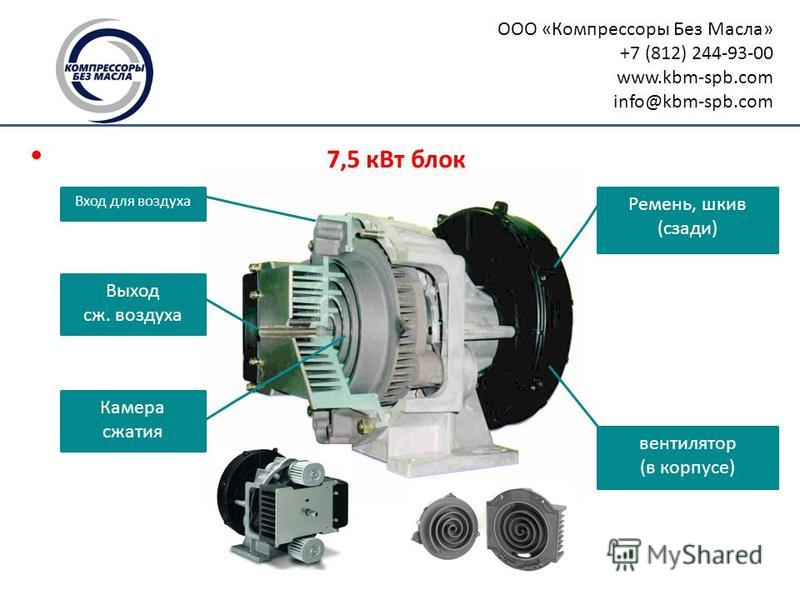

Спиральные компрессоры: Спиральные компрессоры представляют собой систему, включающую стационарную и мобильную спираль, работающие вместе для подачи воздуха в камеру для сжатия. Воздух сжимается внутри контура, когда система уменьшает свой объем. На заключительном этапе воздух перемещается к центру компрессора для охлаждения.

Спиральные компрессоры поставляются в безмасляном исполнении, а также в моделях, требующих смазки.

888-898-3445

Промышленные безмасляные воздушные компрессоры

Компания Compressed Air Technologies является авторизованным дилером нескольких ведущих производителей воздушных компрессоров. Мы предоставляем услуги по продаже, аренде и обслуживанию ведущих отраслевых брендов, в том числе следующих.

Серия Quincy QOF

Безмасляный компрессор Quincy QOF обеспечивает подачу высококачественного воздуха для критически важных применений в различных отраслях промышленности. Серия QOF также обеспечивает первоклассную производительность, превосходную эффективность и качество. Выдающаяся надежность, низкие затраты на техническое обслуживание и эксплуатацию делают безмасляные компрессоры выгодным вложением средств.

Брошюра

Свяжитесь с нами

Безмасляные компрессоры Kobelco

Безмасляные винтовые компрессоры Kobelco обеспечивают 100% безмасляный воздух для наиболее ответственных применений. Установки Kobelco спроектированы и сконструированы таким образом, чтобы обеспечить длительный срок службы, минимальное техническое обслуживание и низкие эксплуатационные расходы. Безмасляный воздух производит продукцию высочайшего качества, а также помогает защитить окружающую среду.

Свяжитесь с нами

Герц

Серия Eagle

Безмасляные винтовые компрессоры серии Eagle

Полностью безмасляный сжатый воздух в соответствии с ISO 8573-1, класс ZERO. Компрессоры протестированы и одобрены TUV Rheinland Germany.

Высокая производительность в соответствии с ISO 1217, Приложение C/E
Система привода Direct Drive с эффективным электродвигателем класса IE4 и гибкой муфтой
Проверенная надежность
Простой в обслуживании, надежный, мощный всасывающий погрузчик с гидравлическим приводом
Водоотделитель для обеих ступеней Минимальный уровень обслуживания и эксплуатационных расходов благодаря бесперебойному производственному циклу

Свяжитесь с нами

Пневматех

Pneumatech

Во многих отраслях и процессах используются сжатый воздух и азот при более высоком давлении до 40 бар. Выдувание ПЭТ, лазерная резка, испытания под давлением и абразивная резка являются одними из широко распространенных процессов, в которых воздушные или азотные бустеры могут быть неотъемлемой частью установки. Бустер bstAIR можно подключить к заводской сети низкого давления. Стандартный ряд бустеров имеет давление нагнетания до 40 бар и диапазон расхода от 0,4 м3/мин до 3,6 м3/мин.

Свяжитесь с нами

Компрессор Бауэр

Bauer Compressor

BAUER проектирует и производит системы высокого давления практически для любого промышленного применения в коммерческих секторах, от аэрокосмической до энергетики. Эти системы с воздушным охлаждением имеют производительность от 5 до 125 куб. футов в минуту и оснащены 2-, 3-, 4- и 5-ступенчатыми компрессорами. Наша передовая технология обеспечивает эффективное сжатие не только воздуха, но и азота, природного газа и инертных газов (гелия, аргона, неона, ксенона и криптона). В соответствии с особыми требованиями BAUER может изменить стандартную упаковку или разработать индивидуальную упаковку в соответствии с вашими конкретными потребностями.

Свяжитесь с нами

Зауэр

Sauer

Sauer производит и продает компрессоры с номинальным давлением до 500 бар для использования в таких отраслях, как судоходство, производство и военное применение. Команда Sauer гордится производством высокопроизводительной продукции в дополнение к первоклассному обслуживанию клиентов. Качество и надежность являются основой всей продукции Sauer.

Свяжитесь с нами

Безмасляные компрессоры WISair

Безмасляные компрессоры WISair обеспечивают высококачественный сжатый воздух для различных промышленных применений. В широком спектре отраслей. Постоянные инвестиции WISAir в разработку продукции привели к созданию экономичных и экологически безопасных установок. Продукты WISAir выделяются благодаря следующим трем основным принципам: безмасляный качественный воздух, энергоэффективность и высочайшая надежность.

Брошюра

Свяжитесь с нами

Безмасляные компрессоры Anest Iwata

Anest Iwata Безмасляные компрессоры

Anest Iwata первой в мире разработала безмасляные спиральные компрессоры с воздушным охлаждением. Теперь мы взяли нашу запатентованную спиральную технологию и внедрили ее в премиальную линейку безмасляных спиральных насосов серии SL. Поскольку потребность в воздухе колеблется в течение дня, несколько систем управления компрессорными блоками позволяют регулировать и экономить деньги. Scroll — самый продаваемый безмасляный воздушный компрессор.

Очень тихая работа (51-67 дБ)
Энергосберегающий блок управления для нескольких винтовых блоков
Чистый, полностью безмасляный воздух; Масло не требует технического обслуживания
Встроенное промежуточное охлаждение и датчик времени работы
Цифровая панель отображения программ
Очень мало интервалов технического обслуживания
Маленький, элегантный и компактный

Свяжитесь с нами

Преимущества и преимущества использования воздушных компрессоров без масла

Безмасляные воздушные компрессоры имеют множество преимуществ по сравнению с моделями с впрыском масла, в том числе:

Улучшенное качество воздуха: Безмасляные модели обеспечивают максимально возможное качество воздуха, что означает отсутствие риска загрязнения продукта или повреждения оборудования из-за масла.
Энергосбережение: Безмасляные компрессоры снижают энергопотребление и минимизируют утечки, что помогает сократить расходы. Некоторые модели также оснащены элементами управления потоком воздуха, что обеспечивает дополнительную экономию.
Воздействие на окружающую среду: Безмасляные модели не производят вредных или опасных побочных продуктов, что делает их более экологичными, чем компрессоры с впрыском масла.
Дополнительная универсальность: Из-за меньшего размера и веса безмасляные модели более портативны, что упрощает их использование в ограниченном пространстве и в различных ориентациях.

Доверьте свои безмасляные воздушные компрессоры компании Compressed Air Technologies

Независимо от вашей отрасли и размера вашего производства, наши квалифицированные сотрудники помогут вам найти идеальный безмасляный воздушный компрессор для ваших нужд. Свяжитесь с нами сегодня, чтобы узнать больше.
