БИ-6, БИ-6М блок испытательный – ЭнергоПромышленная Компания
БИ-6, БИ-6М блок испытательный – ЭнергоПромышленная КомпанияЭнергоПромышленная Компания
ГлавнаяРеле, релейная аппаратураБлоки, комплекты и устройства РЗА БИ-6, БИ-6М блок испытательный

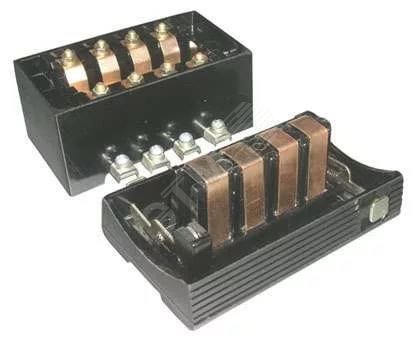

| БИ-6, БИ-6М блок испытательный |
| Блоки, комплекты и устройства РЗА | |||||||||||||||||
БИ-6, БИ-6М блок испытательный предназначен для использования в качестве многополюсных штепсельных разьемов в цепях релейной защиты, автоматики и измерительных приборов. Необходимые электрические соединения внутри блока БИ-6 между зажимами штепсельных разъемов должны выполняться перемычками, комплекты которых поставляются вместе с блоком. Блоки испытательные БИ-6 являются комплектующими изделиями.
Климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ 4, O4. Блоки БИ6 предназначены для работы в следующих условиях:
Технические данные. Номинальное напряжение, В: 220 Таблица типоисполнений блоков БИ-6, БИ-6М.
Структура условного обозначения. БИ-6 Х Х4 6 – число пар полюсов;
При заказе блоков необходимо указать:
| |||||||||||||||||
|
ЭнергоПромышленная Компания 428903, Россия, г. Чебоксары, Проезд Лапсарский, 29 |
© 2012 Все права защищены.
ЭнергоПромышленная Компания.
Блок испытательный БИ-4 БИ-6 в Киеве (Блок релейный)
- Украина
- Киев
- Блок релейный Блок испытательный БИ-4 БИ-6 в Киеве
Цена: Цену уточняйте
за 1 ед.
Компания Альциона электро, ООО (Киев) является зарегистрированным поставщиком на сайте BizOrg.
su. Вы можете приобрести товар Блок испытательный БИ-4 БИ-6, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.
Описание товара

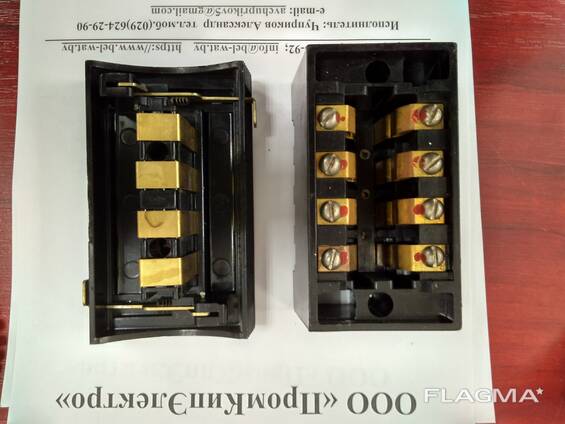

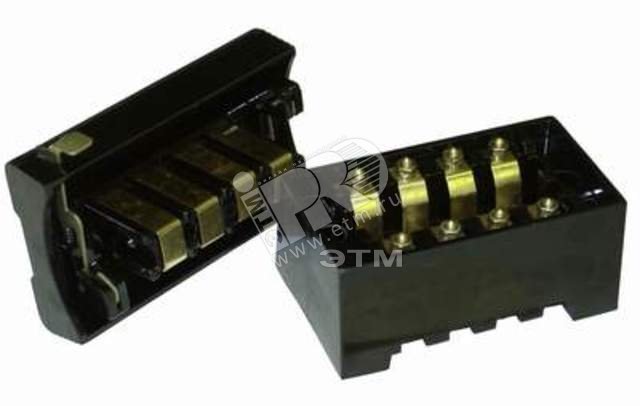

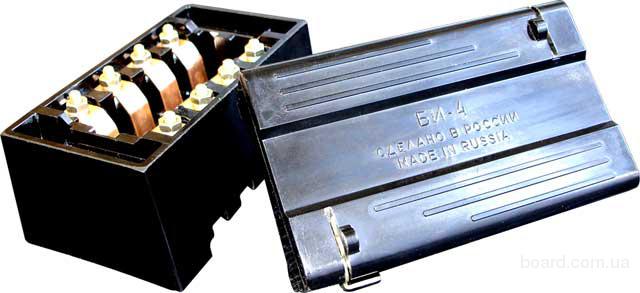

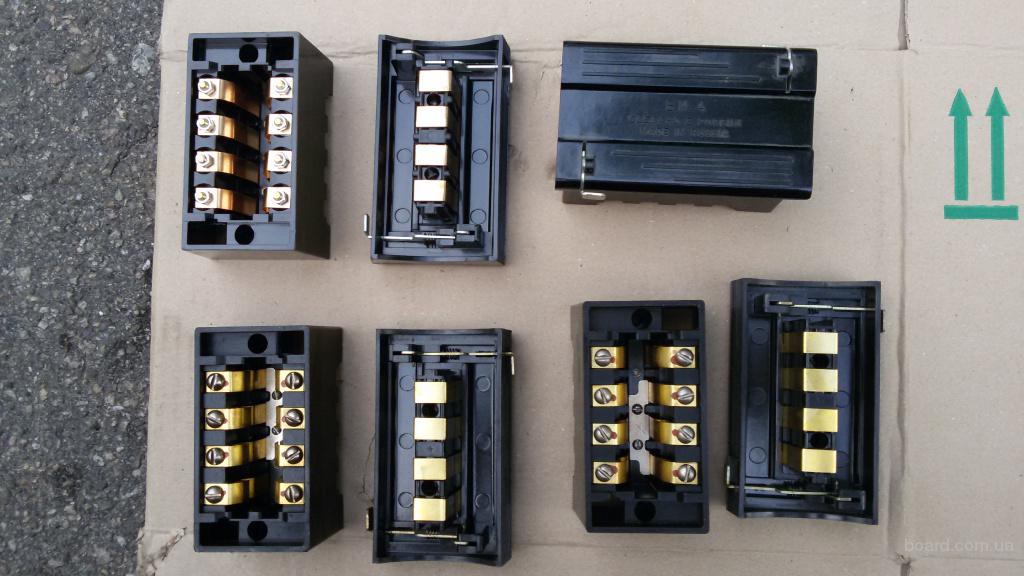

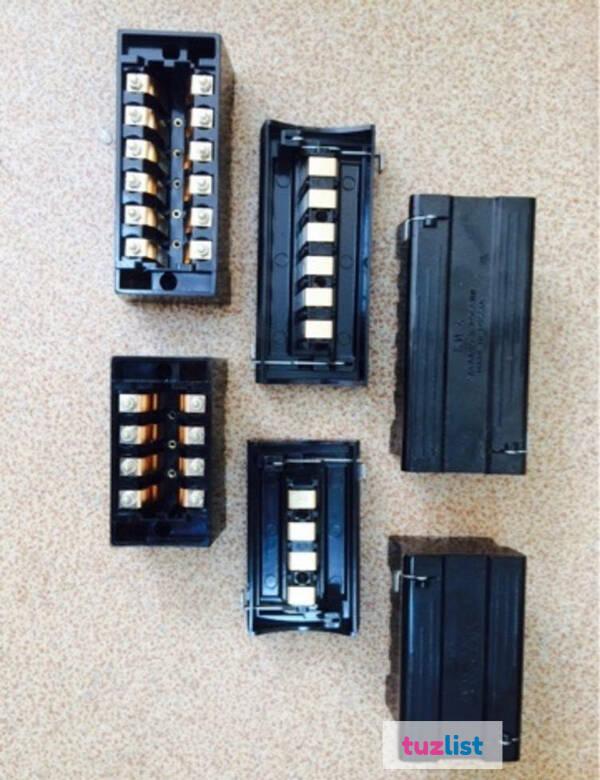

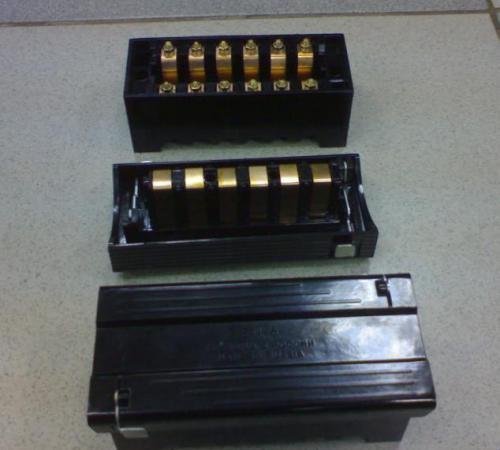

Блоки испытательные БИ-4, БИ-6.
Блоки испытательные серии БИ предназначены для использования в качестве многополюсных штепсельных разьемов в цепях релейной защиты, автоматики и измерительных приборов.
Необходимые электрические соединения внутри блока между зажимами штепсельных разъемов должны выполняться перемычками, комплекты которых поставляются вместе с блоком. Блоки испытательные являются комплектующими изделиями.
Технические данные
Номинальное напряжение, В 220;
Номинальный ток, А 6;
Род тока, постоянный и переменный;
Номинальная частота переменного тока, Гц 50 или 60.
Испытательное напряжение, выдерживаемое электрической изоляцией блоков и штепселей в течение 1 мин.
без пробоя и перекрытия (напряжение переменного тока частоты 50 Гц, приложенное между всеми электрически несвязанными цепями блоков и штепселей, а также между ними и корпусом), В 1700.
БИ-4 116х78х64 вес 0,63кг

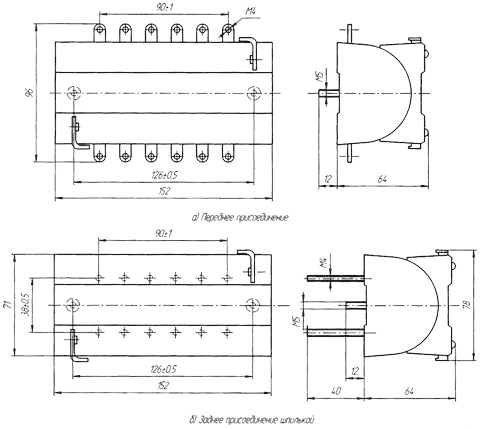

БИ-6 152х78х64 вес 0,85кг
Условия эксплуатации
Климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ 4, O4. Блоки предназначены для работы в следующих условиях:
температура окружающего воздуха – от – 40 до + 55° С;
внешние воздействующие факторы для группы механического исполнения М6 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с ускорением 1 g.
Структура условного обозначения
БИ Х Х4
Х – число пар полюсов: 4 или 6;
Х4 – климатическое исполнение (УХЛ, О) и категория размещения – (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Товары, похожие на Блок испытательный БИ-4 БИ-6
Вы можете приобрести товар Блок испытательный БИ-4 БИ-6 в интернет-магазине Альциона электро, ООО через наш сайт.
Организация Альциона электро, ООО является зарегистрированным поставщиком на сайте BizOrg.su.
Служебная информация:
На нашей торговой площадке для удобства, каждой компании присвоен уникальный код. Альциона электро, ООО имеет ID 363649. Блок испытательный БИ-4 БИ-6 имеет код на сайте – 5784988. Если у вас обнаружились сложности при сотрудничестве с компанией Альциона электро, ООО – сообщите идентификаторы компании и товара/услуги в нашу службу по работе с клиентами.
Дата создания модели – 05/09/2013, дата последнего изменения – 13/10/2013. С начала размещения товар был просмотрен 407 раз.
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Альциона электро, ООО цена товара «Блок испытательный БИ-4 БИ-6» может не быть окончательной ценой продажи.
Купить блок испытательный БИ-4 БИ-6 в Киеве:
Киев
Блок испытательный БИ-4 БИ-6ТБ 6-RTK N-Test Disconnect — 3001605 (50 шт.)
Пропустить до контентаTB 6-RTK N- Исключение теста отключение- 3001605 (50 шт.)- контактная терминальная блока с финиксом
€ 53,55
Out of Stock
SKU: 3001605
Outs
Inosaki является одним из крупнейших дистрибьюторов Phoenix Contact, поставляющим клеммные блоки, интерфейсные модули, блоки питания и реле. И наше лучшее предложение для типов клеммных колодок: проходные, модульные с предохранителями, пружинные, двухуровневые и многоуровневые, поэтому серийные модели относятся к серии PT, серии ST, серии TB, серии UT, серии UK.
Клеммная колодка с тестовым размыкателем, с двумя тестовыми гнездами для тестовых штекеров 4 мм или для установки перемычек или винтовых перемычек, способ подключения: винтовое соединение, поперечное сечение: 1 мм 2 – 6 мм 2 , AWG: 18 – 10, width: 8.2 mm, mounting type: NS 35/7,5, NS 35/15, NS 32,
General
| Article Number | 3001605 | |
| Number of levels | 1 | |
| Number of connections | 2 | |
| Potentials | 1 | |
| Nominal cross section | 6 mm² | |
| Color | dark gray | |
| Insulating материал | PA | |
| Класс воспламеняемости согласно UL 94 | V0 | |
| Тип монтажа | NS 35/7,5 | |
| NS 35/15 | ||
| NS 32 | ||
| Rated surge voltage | 6 kV | |
| Degree of pollution | 3 | |
| Overvoltage category | III | |
| Insulating material group | I | |
| Maximum load current | 57 A (with 10 mm² conductor cross section) | |
| Nominal current IN | 41 A (with 6 mm² conductor connection) | |
| Nominal voltage UN | 500 V | |
| Open side panel | Yes | |
| Спецификация испытаний на защиту от ударов | DIN EN 50155 (VDE 0115-200):2008-03 | |
| Защита тыльной стороны руки | гарантировано | |
| Защита от пальцев | Гарантированно | |
| Испытание пройдено | ||
| Результат испытания на механическую устойчивость точек подключения (5 x соединение проводников) | Испытание пройдено | |
| Result of flexion and pull-out test | Test passed | |
| Bending test rotation speed | 10 rpm | |
| Bending test turns | 135 | |
| Bending сечение/масса тестового проводника | 1 мм² / 0,4 кг | |
| 6 мм² / 1,4 кг | ||
| Результат испытания на растяжение | Испытание пройдено37 | |
| Tractive force setpoint | 10 N | |
| Conductor cross section tensile test | 2. 5 mm² | |
| Tractive force setpoint | 50 N | |
| Conductor cross section tensile тест | 4 мм² | |
| Уставка тягового усилия | 60 Н | |
| Результат плотной посадки на опору | Test passed | |
| Tight fit on carrier | NS 35 | |
| Result of voltage-drop test | Test passed | |
| Requirements, voltage drop | U1 ≤ 3.2 мВ; U2 ≤ 1,5 x U1 | |
| Результат испытания на превышение температуры | Испытание пройдено | |
| Требование испытания на превышение температуры | Повышение температуры0037 | |
| Результат стабильности короткого замыкания | Тест прошел | |
| Проводящие тестирование коротких замыканий | 2,5 мм² | |
2,5 мм. теплового испытания | Испытание пройдено | |
| Подтверждение тепловых характеристик (игольчатое пламя) Эффективная продолжительность | 30 с | |
| Результат испытания старения | Тест прошел | |
| Тест старения для без винтовых модульных терминальных циклов | ||
.| Спецификация испытаний, колебания, широкополосный шум | DIN EN 50155 (VDE 0115-200):2018-05 | |
| Спектр испытаний | Служба жизненного теста категория 2, монтируемое на болоте | |
| Частота испытаний | F1 = 5 Гц до F2 = 250 Гц | |
| Уровень ASD | 6.12 (M./S). | |
| Ускорение | 3,12G | |
| Продолжительность испытаний на оси | 5 H | |
| Испытания | . 0035 Shock test result | Test passed |
| Shock form | Half-sine | |
| Acceleration | 0.58g | |
| Shock duration | 30 ms | |
| Количество ударов в каждом направлении | 3 | |
| Направления испытаний | Ось X, Y и Z (полож. и отр.) | |
| Температура окружающей среды (рабочая)0036 | -60 °C … 105 °C (макс. кратковременная рабочая температура 130 °C) | |
| Температура окружающей среды (хранение/транспортировка) | -25 °C … 60 °C (кратковременно время, не более 24 ч, от -60°С до +70°С) | |
| Температура окружающей среды (сборки) | -5 °С … 70 °С | |
| 9036 | -5 °C … 70 °C | |
| Допустимая влажность (хранение/транспортировка) | 30 % … 70 % |
Dimensions
| Width | 8. 2 mm |
| End cover width | 2.2 mm |
| Height NS 35/ 15 | 55 mm |
| Height NS 35/7,5 | 47.5 mm |
| Height | 2.028 “ |
| Height NS 32 | 52.5 mm |
| Length | 73 mm |
Connection data
| Connection | 1 level | ||
| Grounding foot | No | ||
| Номинальное сечение | 6 мм² | ||
| Максимальный ток нагрузки | 57 А (при сечении проводника 10 мм²) | ||
| Обозначение | Level 1 above 1 below 1 | ||
| Connection labeling | 1 level | ||
| Screw thread | M4 | ||
| Note | Terminal point | ||
| Tightening torque | 1. 4 … 1.5 Nm | ||
| Длина зачистки | 10 мм | ||
| Внутренний цилиндрический датчик | A5 | ||
| Соединение в соотв. со стандартом | IEC 60947-7-1 | ||
| Проводящий поперечный сечение твердое сечение | 1 мм²… 6 мм² | ||
| AWG | 18… 10 | ||
| Проводящий поперечный сечение | 1 ММ. | Сечение гибкого проводника [AWG] | 18 … 10 |
| Сечение гибкого проводника (наконечник, без пластиковой втулки) | 1 мм² … 6 мм² | ||
| Гибкий провод с поперечным сечением (наконечник пластиковый рукав) | 1 мм²… 6 мм² | ||
| Номинальный ток | . 500 В | ||
| Номинальное сечение | 6 мм² |
Связанные продукты
Ссылка для загрузки страницы Перейти к началу Сталь, для использования с алмазным пенетратором
Испытательный блок Rockwell, HR30N80, с серийным номером, с сертификатом
Тестовый блок RE60 — Блоки Старретта можно использовать для проверки весов Роквелла.
Они доступны из стали, латуни и алюминия. Каждый блок имеет серийный номер и сертификат с подробным описанием условий окружающей среды, использованных для тестирования блока. Приведены фактические показания со средними значениями этих показаний: мин. показание, максимальное показание и показатель повторяемости. Блоки откалиброваны в соответствии со стандартами ASTM E-18, ANSI (NCSL) Z540-1, (ISO) 10012-1, ISO/IEC 17025 и Mil-std 45662A.
