Системы импульсно-фазового управления (СИФУ)

⇐ ПредыдущаяСтр 4 из 4



Cистемы управления, в которых управляющий сигнал имеет форму импульса, фазу которого можно регулировать, называют импульсно-фазовыми.

Системы импульсно-фазового управления по способу синхронизации делятся на два основных класса – синхронные СИФУ и асинхронные СИФУ. При синхронном импульсно-фазовом управлении угол подачи управляемого импульса отсчитывают от определенной фазы напряжения сети, питающей выпрямитель

(4.1)

где - угол подачи первого управляющего импульса; - угол начала отсчета, соответствующий моменту естественного отпирания; - регулируемый угол управления.

Синхронное управление в настоящее время является общепринятым и наиболее распространенным.

При асинхронном импульсно-фазовом управлении угол подачи управляющего импульса отсчитывают от момента подачи предыдущего импульса

. (4.2)

Из сравнения выражений (4.1) и (4.2) видно, что угол подачи управляющего импульса в асинхронной системе управления не связан в явном виде с координатами и напряжения сети, т.е. не синхронизирован с сетью питания.

В зависимости от способа получения сдвига управляющих импульсов различают системы, построенные по горизонтальным и вертикальным принципам управления.

При горизонтальном принципе сдвиг управляющих импульсов осуществляется путем изменения фазы входного синхронизирующего сигнала, обычно синусоиды напряжения входной сети, а затем из него формируются прямоугольные импульсы. Горизонтальный принцип, вследствие присущих ему недостатков (зависимость от формы и частоты питающего напряжения), не нашел широкого применения.

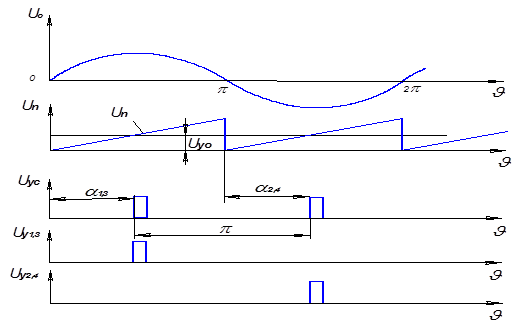

При вертикальном принципе управления (рис.4.5) напряжение управления сравнивается с опорным переменным напряжением (синусоидальным, пилообразным и т.д.). В момент времени, когда эти напряжения становятся равными и их разность изменяет полярность, происходит формирование импульса. Фазу импульса можно регулировать, изменяя величину постоянного напряжения управления.

Система управления однофазным мостовым выпрямителем (см. рис. 4.2, 4.3 и 4.6) работает следующим образом. Генератор пилообразного напряжения (ГПН) запускается при поступлении с синхронизатора (С) напряжения в момент появления на тиристорах прямого напряжения, т. е. в точках естественого отпирания. С выхода ГПН напряжение пилообразной формы поступает на устройство сравнения (УС), где оно сравнивается с напряжением управляющего органа . В момент равенства пилообразного напряжения и напряжения управляющего органа устройство сравнения вырабатывает импульс

, который через распределитель импульсов (РИ) поступает на формирователь импульсов ФИ1 или ФИ2 и дальше через выходные каскады ВК1 или ВК2-на тиристоры выпрямителя.

Рис.4.5. Функциональная схема СИФУ для однофазного мостового выпрямителя

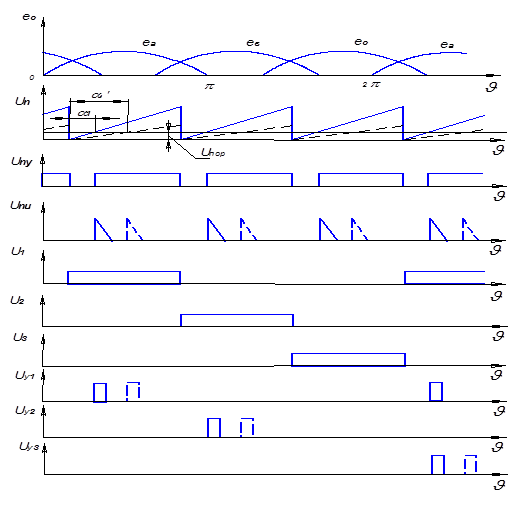

В одноканальных многофазных СИФУ генератор переменого напряжения работает с частотой в m раз больше частоты питающей сети, что требует в дальнейшем распределения управляющих импульсов по m каналам. Одноканальная СИФУ (рис.4.6) для трехфазного нулевого или полууправляемого мостового выпрямителя работает следующим образом. Генератор пилообразного напряжения ГПН запускается в момент появления на тиристорах прямого напряжения, т.е. в точках естественного отпирания. Запуск ГПН обеспечивается синхронизатором С. С выхода ГПН пилообразное напряжение

подается на пороговое устройство (ПУ), которое срабатывает при достижении пилообразным напряжением порогового значения .

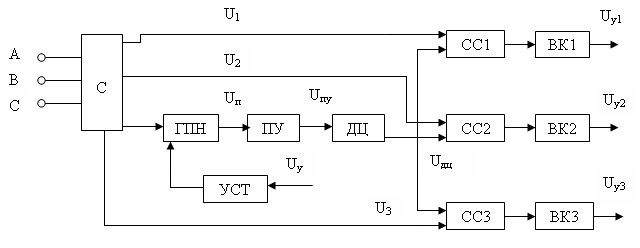

Рис. 4.6. Функциональная схема одноканальной СИФУ для трехфазного выпрямителя



Напряжение с выхода ПУ через дифференцирующую цепь (ДЦ) поступает на схемы совпадения (СС), куда подается соответствующий импульс с синхронизатора. При совпадении импульсов с выхода синхронизатора и дифференцирующей цепи один из выходных каскадов (ВК) вырабатывает управляющий импульс на отпирание тиристора соответствующей фазы. Фазоый сдвиг управляющего импульса осуществляется путем изменения наклона пи лообразного напряжения ГПН с помощью управляемого стабилизатора тока (УСТ). Система управления обеспечивает регулирование угла управления в диапазоне

.

Благодаря общему фазосдвигающему устройству одноканальные системы управления обладают высокой симметрией управляющих импульсов. Несимметрия определяется только точностью синхронизации системы управления с питающей сетью и не превышает 0.5 эл. град.

Кроме того, одноканальная система проста в настройке, поскольку не требует создания нескольких идентичных каналов. К недостаткам одноканальных синхронных систем управления следует отнести сложность синхронизации с сетью, так как необходимо формировать одноканальную последовательность кратной частоты. В настоящее время большое распространение находят многоканальные системы управления с индивидуальными фазосдвигающими устройствами ввиду их простоты и универсальности.

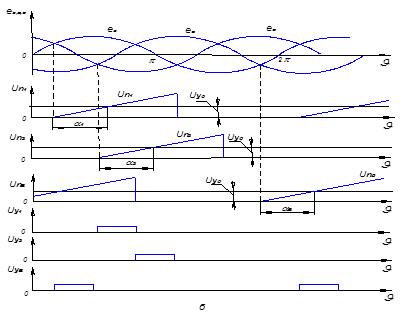

Вертикальная шестиканальная система управления трехфазным мостовым выпрямителем (рис.4.7) состоит из синхронизатора (С), шести фазосдвигающих устройств (ФСУ1-ФСУ6), шести формирователей импульсов (ФИ1-ФИ6), шести выходных каскадов (ВК1-ВК6). Принцип работы этой схемы аналогичен работе схемы (рис.4.5).

Рис. 4.7. Функциональная схема шестиканального СИФУ для трехфазной мостовой схемы



Необходимый фазовый сдвиг управляющих импульсов относительно анодного напряжения тиристоров создается с помощью синхронизатора и фазосдвигающего устройства. ГПН , входящий в состав ФСУ, работает с частотой, равной частоте сети.

Часто в системах управления выпрямителями сочетают принципы одноканального и многоканального способов управления. Например, на рис. 4.8 приведена трехканальная система управления для трехфазного мостового выпрямителя.

Каждый канал служит для управления противофазными тиристорами моста. Например, первый канал вырабатывает импульсы управления и , соответственно для управления тиристорами VS1 и VS4 (см. рис. 4.9). Фазосдвигающие устройства ФС1-ФС3 в этой схеме работают с частотой, в 2 раза превышающей частоту сети. Распределители импульсов РИ1-РИ3 осуществляют распределение импульсов, сформированных формирователями ФИ1-ФИ3 по противофазным тиристорам.

Схемы рис. 4.7 и 4.8 могут обеспечить нормальное функционирование трехфазной мостовой схемы выпрямителя, если их формирователи импульсов будут иметь выходные сигналы с длительностью более 60 эл. град.





Рис. 4.8. Трехканальная СИФУ для трехфазного мостового выпрямителя



При управлении короткими импульсами каждый выходной каскад (рис. 4.9) должен иметь два входа, первый из которых предназначен для передачи “своего” импульса, а второй – для “чужого” импульса, сдвинутого на угол 60 эл.град.относительно “своего” импульса (рис.4.4).









Рис. 4.9. Схема формирования сдвоенных импульсов

Примеры схемной реализации систем импульсно-фазового

Управления выпрямителями



Функциональная схема СИФУ для реверсивного выпрямителя с раздельным управлением однофазными мостовыми комплектами приведена на рис. 4.10, временные диаграммы, поясняющие ее работу, - на рис. 4.11.

Рис. 4.10. Функциональная схема СИФУ для реверсивного выпрямителя с раздельным управлением однофазными мостовыми комплектами

Рис.4.11. Временные диаграммы напряжений СИФУ для реверсивного выпрямителя с раздельным управлением однофазными мостовыми комплектами



СИФУ выполнена по одноканальному принципу. Она включает в себя следующие основные узлы: источник синхронизирующего напряжения – трансформатор TV; пороговые элементы ПЭ1, ПЭ2; формирователь синхронизирующих импульсов ФСИ; генератор пилообразного напряжения ГПН; нуль-орган НО; формирователь длительности импульсов ФДИ; схемы совпадения СС1-СС4; усилители импульсов УИ1-УИ4; выходные каскады ВК1-ВК4; инвертор НЕ. СИФУ работает следующим образом. Напряжение сети через трансформатор TV подводится к фильтру Ф, предназначенному для снижения влияния искажений напряжения сети на работу СИФУ. С выхода фильтра напряжение
, сдвинутое на угол 15-20 эл.град. по отношению к напряжению синхронизации , поступает на выходы пороговых элементов ПЭ1 и ПЭ2. Пороговые элементы формируют два прямоугольных противофазных напряжения и . Длительность импульсов напряжения
и благодаря наличию зоны нечувствительности пороговых элементов меньше 180 эл.град. и составляет примерно 176 эл.град. Этот интервал определяет зону разрешения выдачи управляющих тиристорами импульсов. В моменты времени, когда выходные напряжения обоих пороговых элементов равны 0, формирователь синхроимпульсов ФСИ вырабатывает импульсы , следующие с частотой , в два раза превыщающей частоту сети. Синхронно с импульсами на выходе ГПН вырабатывается пилообразное напряжение . При отсутствии импульсов пилообразное напряжение линейно нарастает, а при поступлении на вход ГПН импульс быстро снижается до нуля. На входе нуль-органа НО присходит сравнение трех сигналов; напряжение управления
, напряжения смещения и пилообпазного напряжения . В момент превышения над разностью - напряжение НО меняет знак с “плюса” на “минус”. На выходе формирователя длительности импульсов ФДИ в этот момент образуется управляющий импульс , длительность которого составляет 10-30 эл.град. Распределение импульсов по тиристорам осуществляется с помощью четырех элементов совпадения СС1-СС4. На каждый элемент совпадения подается логический сигнал или синхронизации с сетью, сигнал В или Н с выхода логического устройства ЛУ и управляющий фазовый сигнал СИФУ.

Если логическое устройство включено в направлении вперед, т.е. когда сигнал В равен единице, а сигнал Н-нулю, то управляющий сигнал проходит через элемент СС1 при и через элемент СС2 при . Если же сигнал Н равен единице, а В – нулю, то проходит через СС3 или СС4. Выходные сигналы элементов совпадения усиливаются усилителями УИ1-УИ4 и через выходные каскады ВК1-ВК4 поступают к соответствующим тиристорам. Инвертор НЕ формирует сигнал , блокирующий переключение логического устройства ЛУ во время выдачи импульса с СИФУ.

СИФУ для нереверсивного однофазного мостового выпрямителя, силовая схема которого приведена в п.2.3. отличается от схемы рис. 4.10 тем, что в ней отсутствуют схемы совпадения СС3 и СС4, усилители импульсов УИ3 и УИ4, выходные каскады ВК3 и ВК4, относящиеся ко второму комплекту тиристоров, а также инвертор НЕ.

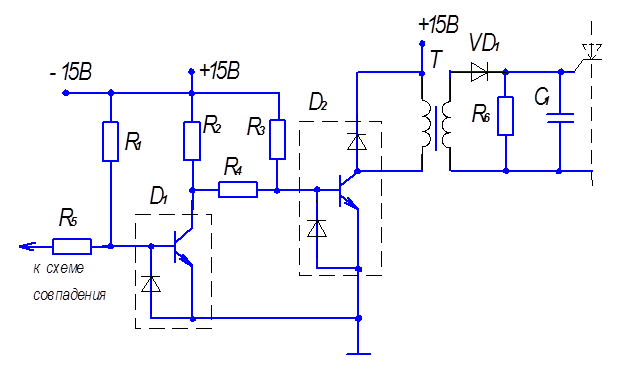

На рис.4.13 показана схема усиления импульса на элементах D1, D2 и трансформаторного выходного каскада. В цепи управляющего электрода могут быть индуцированы импульсы от коммутации соседних тиристоров или сетевых помех, вызывающие переход тиристора в открытое состояние и неправильную работу схемы. Для защиты от помех между управляющим электродом и катодом тиристора включены конденсатор С1 и резистор R6. Диод VD1 служит для среза отрицательной полуволны вторичного напряжения импульсного трансформатора, а диод элемента D2, включенный параллельно первичной обмотке трансформатора, защищает транзистор при его отключении.

Рис. 4.13. Схема усилителя импульса и выходного каскада




Системы импульсно-фазового управления (СИФУ)



Cистемы управления, в которых управляющий сигнал имеет форму импульса, фазу которого можно регулировать, называют импульсно-фазовыми.

Системы импульсно-фазового управления по способу синхронизации делятся на два основных класса – синхронные СИФУ и асинхронные СИФУ. При синхронном импульсно-фазовом управлении угол подачи управляемого импульса отсчитывают от определенной фазы напряжения сети, питающей выпрямитель

(4.1)

где - угол подачи первого управляющего импульса; - угол начала отсчета, соответствующий моменту естественного отпирания; - регулируемый угол управления.

Синхронное управление в настоящее время является общепринятым и наиболее распространенным.

При асинхронном импульсно-фазовом управлении угол подачи управляющего импульса отсчитывают от момента подачи предыдущего импульса

. (4.2)

Из сравнения выражений (4.1) и (4.2) видно, что угол подачи управляющего импульса в асинхронной системе управления не связан в явном виде с координатами и напряжения сети, т.е. не синхронизирован с сетью питания.

В зависимости от способа получения сдвига управляющих импульсов различают системы, построенные по горизонтальным и вертикальным принципам управления.

При горизонтальном принципе сдвиг управляющих импульсов осуществляется путем изменения фазы входного синхронизирующего сигнала, обычно синусоиды напряжения входной сети, а затем из него формируются прямоугольные импульсы. Горизонтальный принцип, вследствие присущих ему недостатков (зависимость от формы и частоты питающего напряжения), не нашел широкого применения.

При вертикальном принципе управления (рис.4.5) напряжение управления сравнивается с опорным переменным напряжением (синусоидальным, пилообразным и т.д.). В момент времени, когда эти напряжения становятся равными и их разность изменяет полярность, происходит формирование импульса. Фазу импульса можно регулировать, изменяя величину постоянного напряжения управления.

Система управления однофазным мостовым выпрямителем (см. рис. 4.2, 4.3 и 4.6) работает следующим образом. Генератор пилообразного напряжения (ГПН) запускается при поступлении с синхронизатора (С) напряжения в момент появления на тиристорах прямого напряжения, т. е. в точках естественого отпирания. С выхода ГПН напряжение пилообразной формы поступает на устройство сравнения (УС), где оно сравнивается с напряжением управляющего органа . В момент равенства пилообразного напряжения и напряжения управляющего органа устройство сравнения вырабатывает импульс , который через распределитель импульсов (РИ) поступает на формирователь импульсов ФИ1 или ФИ2 и дальше через выходные каскады ВК1 или ВК2-на тиристоры выпрямителя.

Рис.4.5. Функциональная схема СИФУ для однофазного мостового выпрямителя



В одноканальных многофазных СИФУ генератор переменого напряжения работает с частотой в m раз больше частоты питающей сети, что требует в дальнейшем распределения управляющих импульсов по m каналам. Одноканальная СИФУ (рис.4.6) для трехфазного нулевого или полууправляемого мостового выпрямителя работает следующим образом. Генератор пилообразного напряжения ГПН запускается в момент появления на тиристорах прямого напряжения, т.е. в точках естественного отпирания. Запуск ГПН обеспечивается синхронизатором С. С выхода ГПН пилообразное напряжение подается на пороговое устройство (ПУ), которое срабатывает при достижении пилообразным напряжением порогового значения .

Рис. 4.6. Функциональная схема одноканальной СИФУ для трехфазного выпрямителя



Напряжение с выхода ПУ через дифференцирующую цепь (ДЦ) поступает на схемы совпадения (СС), куда подается соответствующий импульс с синхронизатора. При совпадении импульсов с выхода синхронизатора и дифференцирующей цепи один из выходных каскадов (ВК) вырабатывает управляющий импульс на отпирание тиристора соответствующей фазы. Фазоый сдвиг управляющего импульса осуществляется путем изменения наклона пи лообразного напряжения ГПН с помощью управляемого стабилизатора тока (УСТ). Система управления обеспечивает регулирование угла управления в диапазоне .

Благодаря общему фазосдвигающему устройству одноканальные системы управления обладают высокой симметрией управляющих импульсов. Несимметрия определяется только точностью синхронизации системы управления с питающей сетью и не превышает 0.5 эл. град.

Кроме того, одноканальная система проста в настройке, поскольку не требует создания нескольких идентичных каналов. К недостаткам одноканальных синхронных систем управления следует отнести сложность синхронизации с сетью, так как необходимо формировать одноканальную последовательность кратной частоты. В настоящее время большое распространение находят многоканальные системы управления с индивидуальными фазосдвигающими устройствами ввиду их простоты и универсальности.

Вертикальная шестиканальная система управления трехфазным мостовым выпрямителем (рис.4.7) состоит из синхронизатора (С), шести фазосдвигающих устройств (ФСУ1-ФСУ6), шести формирователей импульсов (ФИ1-ФИ6), шести выходных каскадов (ВК1-ВК6). Принцип работы этой схемы аналогичен работе схемы (рис.4.5).

Рис. 4.7. Функциональная схема шестиканального СИФУ для трехфазной мостовой схемы



Необходимый фазовый сдвиг управляющих импульсов относительно анодного напряжения тиристоров создается с помощью синхронизатора и фазосдвигающего устройства. ГПН , входящий в состав ФСУ, работает с частотой, равной частоте сети.

Часто в системах управления выпрямителями сочетают принципы одноканального и многоканального способов управления. Например, на рис. 4.8 приведена трехканальная система управления для трехфазного мостового выпрямителя.

Каждый канал служит для управления противофазными тиристорами моста. Например, первый канал вырабатывает импульсы управления и , соответственно для управления тиристорами VS1 и VS4 (см. рис. 4.9). Фазосдвигающие устройства ФС1-ФС3 в этой схеме работают с частотой, в 2 раза превышающей частоту сети. Распределители импульсов РИ1-РИ3 осуществляют распределение импульсов, сформированных формирователями ФИ1-ФИ3 по противофазным тиристорам.

Схемы рис. 4.7 и 4.8 могут обеспечить нормальное функционирование трехфазной мостовой схемы выпрямителя, если их формирователи импульсов будут иметь выходные сигналы с длительностью более 60 эл. град.





Рис. 4.8. Трехканальная СИФУ для трехфазного мостового выпрямителя



При управлении короткими импульсами каждый выходной каскад (рис. 4.9) должен иметь два входа, первый из которых предназначен для передачи “своего” импульса, а второй – для “чужого” импульса, сдвинутого на угол 60 эл.град.относительно “своего” импульса (рис.4.4).









Рис. 4.9. Схема формирования сдвоенных импульсов


Похожие статьи:

Фазовое управление, СИФУ — Студопедия

Схемы бесконтактного регулирования тока и напряжения

Невозможность запирания тиристоров сигналом управления предопределило их широкое использование в схемах, где питание нагрузки осуществляется от знакопеременного источника энергии.

Силовые схемы выпрямления могут быть нереверсивными и реверсивными. Реверсивный преобразователь содержит два нереверсивных комплекта вентилей, каждый из которых пропускает ток через нагрузку в одном из двух возможных направлений. Нереверсивные и реверсивные преобразователи по числу фаз первичной обмотки трансформатора делятся на однофазные и трехфазные.

Схема соединений вентилей и вторичных обмоток трансформатора определяет силовую схему преобразователя.

Многообразие силовых схем можно подразделить на две группы, однотактные (с нулевым выводом, нулевые схемы) и двухтактные (мостовые).

В однотактных схемах каждая фаза источника энергии переменного тока проводит ток только в течение одного положительного полупериода – в один такт; в одном направлении проводимости вентилей, которые включены в каждую фазу. В мостовых схемах каждая фаза проводит ток в оба полупериода в два такта.

Основные силовые нереверсивные схемы выпрямления приведены в учебном пособии [5], где рассмотрены диаграммы выпрямленного напряжения не только при активном сопротивлении нагрузки, а также при работе ТП на активно–индуктивную нагрузку и другие особенности.

Рассмотрим однофазную, двухполупериодную мостовую схему (рис. 83), когда нагрузкой является активное сопротивление.


Из рисунка видно, что единственным способом изменения потока энергии через нагрузку является изменение момента подачи управляющего напряжения (импульсов) UУ(t) по отношению к фазе питающего напряжения. Это достигается с помощью системы импульсно–фазового управления (СИФУ).

СИФУ предназначена для вырабатывания управляющих импульсов, которые подаются на управляющие электроды тиристоров в нужные моменты времени синхронно с сетевым напряжением. В зависимости от величины напряжения на входе СИФУ UВХ управляющие импульсы могут сдвигаться по фазе относительно сетевого напряжения, создавая тот или иной угол открывания тиристоров α и регулируя тем самым среднее напряжение на нагрузке.






Характер нагрузки существенно влияет на работу тиристорного преобразователя.


Считаем, что коммутация тиристоров идеальная (открываются и закрываются мгновенно), нагрузка активная

Управляющие импульсы подаются на соответствующие тиристоры, у которых напряжение на аноде положительно, с запаздыванием на угол управления α (рис. 84).

В момент времени t1 открываются VS1, VS4 и проводят ток через нагрузку от A к B. В момент времени t2 эти тиристоры закрываются, так как напряжение на их анодах равно нулю.

В момент времени t3 открываются VS2, VS3 и проводят ток через нагрузку от B к A, а в момент t4 они закрываются






Главной особенностью является то, что кривые выпрямленного напряжения и тока по форме повторяют напряжение сети во время проводимости тиристоров за вычетом падения напряжения на тиристорах.

Тиристоры, в момент перехода напряжения через нуль, закрываются. Напряжение на нагрузке, когда тиристоры не проводят равно нулю.

При активной нагрузке в кривой выпрямленного тока возникают паузы при α ≠ 0, то есть преобразователь работает в режиме прерывистых токов.

Отсчет угла α производится от точки естественного отпирания вентилей (диодов). Очевидно, что с увеличением α выпрямленное среднее напряжение будет уменьшаться.

Получим среднее напряжение за один полупериод

(91)

где U2– действующее напряжение вторичной обмотки трансформатора.

Напряжение тиристорного преобразователя при α = 0

(92)

где – коэффициент схемы выпрямления, это отношение среднего выпрямленного напряжения UdСР при α = 0, к фазному напряжению подаваемому на ТП.

В результате получим

(93)

Таким образом, изменяя угол α , то есть момент подачи управляющего импульса, можно изменять приложенное к нагрузке напряжение. В этом и заключается фазовое управление.

Разработка электрической схемы СИФУ — Студопедия



В настоящее время системы импульсно-фазового управления (СИФУ) тиристорами выполняется в основном вертикального типа. Воспользуемся схемой управления электроприводом УКЭ-Л-3101 (приложение 2).

Система импульсно-фазового управления предназначена для преобразования непрерывного управляющего сигнала UУПР в последовательность прямоугольных импульсов управления силовыми тиристорами. Ширина этих импульсов может быть достаточно большой и доходить до десятков эл. град. Для их передачи через малогабаритные импульсные трансформаторы без существенного затухания применяется высокочастотное заполнение, которое в рассматриваемых устройствах обеспечивается заполняющими импульсами частотой 20...50 кГц. Для трехфазной мостовой схемы управления необходимо иметь в виду еще одну особенность. Чтобы обеспечить работоспособность этой схемы во всех возможных режимах, необходимо на управляющий электрод каждого тиристора за период подавать два импульса управления, сдвинутых на 60 эл.град. В соответствии с изложенным диаграмма управляющих напряжений трехфазного мостового выпрямителя имеет вид, показанный на рис. 9.5. Для реализации этой диаграммы может быть предложен следующий алгоритм работы: первый импульс формируется в собственном канале управления, а второй берется из канала тиристора другой группы (анодной или катодной) предыдущей по порядку работы фазы.

В УКЭ-Л-3101 - из трех тождественных блоков фазового управления (БФУ), формирующих управляющие импульсы для двух тиристоров разных групп (анодной и катодной) одной фазы. Структурная схема БФУ приведена на рис. 9.3. БФУ включает в себя следующие функциональные узлы: узел синхронизации (СИНХР), генератор сигнала развертки (пилообразного напряжения) (ГПН), интегральный регулятор (на структурной схеме не показан), компаратор (КОМП), формирователь длительности (ФД), распределители (РАСПР) и усилители-формирователи (УФ) выходных импульсов.




Рис. 9.3. Структурная схема БФУ

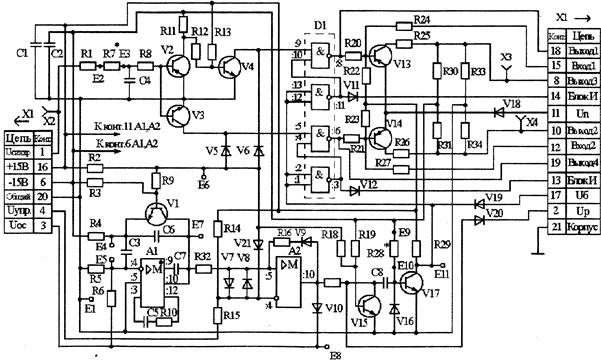

Электрическая принципиальная схема БФУ представлена на электрической схеме управляемого выпрямителя.



Узел синхронизации, выполненный на элементах V2...V6, R2, предназначен для формирования разрешающих импульсов и импульсов синхронизации. Временные диаграммы напряжений в различных точках узла синхронизации приведены на рис. 9.4. Синхронизирующее синусоидальное напряжение UСИНХР сдвигается фильтром R1-R7-R8-C4 на угол 30 эл. град. (UC4) и с помощью транзисторов V2...V4 преобразуется в прямоугольные противофазные импульсы длительностью несколько больше 180 эл. град. С коллекторов транзисторов V3 и V4 на входы 5 и 9 микросхемы D1 подаются импульсы логической единицы (разрешающие импульсы), в функции которых осуществляется распределение импульсов управления для противофазных тиристоров. В момент перехода синхронизирующего напряжения на конденсаторе С4 через нуль транзисторы V3 и V4 одновременно находятся в закрытом состоянии, и в точке “Е6” можно наблюдать формирование синхронизирующих импульсов длительностью 4...5 эл. град. (400 мкс). Длительность этих импульсов определяется порогом отпирания транзисторов. Импульсами синхронизации осуществляется “обнуление” интегратора (разряд конденсатора С6 с помощью ключа V1), приведение в исходное состояние и блокирование на время прохождения синхроимпульса компаратора и разряд конденсатора С8 через ключ V15.


Распределители выходных импульсов выполнены на элементах И-НЕ микросхемы D1. При совпадении на входах 4-5 или 9-10 микросхемы двух логических единиц (разрешающего импульса и импульса управления от ФД) на выходе 6 или 8 формируется сигнал, соответствующий логическому нулю. Этим сигналом открывается один из транзисторов V14 или V13 (усилители-формирователи УФ-1 и УФ-2), и импульсы управления поступают на выходы блока. Кроме транзисторов сигнал логического нуля поступает и на выходы 1 и 4 блока и далее в УФ БФУ других фаз, формируя второй управляющий импульс тиристора, сдвинутый на 60 эл. град.

Генератор сигнала развертки (пилообразного напряжения) выполнен на операционном усилителе А1. Разряд интегрирующего конденсатора С6 происходит через транзистор V1 за время действия синхронизирующего импульса. Транзистор V1 до этого момента находится в закрытом состоянии за счет отрицательного смещения на базе через резистор R3.



Рис. 9.5. Временные диаграммы напряжений в контрольных точках БФУ



В моменты превышения линейно возрастающего сигнала развертки (пилообразного напряжения) над напряжением управления, снимаемого с делителя на резисторах R14 и R15, изменяется знак входного сигнала компаратора (микросхема А2), который скачкообразно меняет состояние, переходя от отрицательного насыщения к положительному (UE8 на рис. 9.5.). Положительная обратная связь через резистор R16 и диод V9 удерживает усилитель А2 в этом состоянии до прихода очередного импульса синхронизации.

Изменение состояния компаратора приводит к перезаряду конденсатора С8 и отпиранию транзистора V17 (формирование логического нуля - UE11 на рис. 9.2.3). При этом на выходах 3 и 11 микросхемы D1, при отсутствии нулевого потенциала на катодах диодов V11 и V12, формируется сигнал логической единицы, длительность которого определяется параметрами цепи R17-C8 и величиной смещения, подаваемого на базу транзистора V17. Величина длительности импульса регулируется резисторами R28. Элементы С8, V17, R17, C8 относятся к формирователю длительности управляющего импульса.

Сформированный импульс поступает на входы 4 и 10 микросхемы D1 и при совпадении с сигналом разрешения от узла синхронизации проходит далее через один из выходных транзисторов V13 или V14 на выход блока (выход 3 или 2). Поскольку напряжение питания UП транзисторов V13 и V14 имеет форму прямоугольных импульсов с частотой 20...50 кГц, то и выходные импульсы управления блока имеют высокочастотное заполнение. Второй выходной импульс, сдвинутый на 60 эл. град., формируется сигналом, приходящим на базу соответствующего транзистора (V13 или V14) из БФУ тиристоров других фаз.

Интегральный регулятор (А1-С3) и цепь обратной связи на элементах V10-R6 предназначены для стабилизации угла управления тиристорами в соответствии с сигналом управления UУПР. Напряжение на выходе компаратора, пропорциональное углу управления используется в качестве сигнала обратной связи. Сформированные управляющие импульсы поступают в силовой блок, электрическая принципиальная схема которого для устройства УКЭ-Л-3101 представлена на рис. 9. Составной частью БС является блок А1 - блок усилителей мощности и импульсных трансформаторов. Усилители мощности (транзисторы V2, V6, V8, V12, V14, V18), управляемые сигналами Упр.V1...Упр.V6 от БФУ, предназначены для формирования импульсов управления тиристорами БС с требуемой амплитудой. Импульсные трансформаторы Т1...Т6 обеспечивают гальваническую развязку силовых цепей и цепей управления.

Заключение



Широкое применение в промышленности находят нереверсивные ведомые сетью преобразователи постоянного напряжения на базе тиристорных управляемых выпрямителей. Наиболее часто встречающаяся область их применения - электроприводы постоянного тока, предназначенные для управления скоростными режимами поточных линий и отдельных машин различных производств. Преобразователи обеспечивают возможность построения нереверсивных электроприводов постоянного тока с обратной связью по скорости или ЭДС двигателя.

Управление тиристорами преобразователей осуществляется посредством системы импульсно-фазового управления (СИФУ), предназначенной для генерирования и формирования управляющих импульсов определенной формы и длительности, распределения их по фазам и изменения момента подачи на управляющие электроды вентилей преобразовательного установки. В настоящее время проявляется тенденция к унификации СИФУ различных устройств. Особенно наглядно это прослеживается на примере устройств управления электроприводами типа УКЭ-Л-3101 и ЭКЛ-3102.

Электропривод ЭКЛ-3102 (электропривод комплектный для легкой промышленности со статическими преобразователями, нереверсивный на номинальное выпрямленное напряжение 115 и 230 В) управляет линиями и отдельными машинами полиграфической, текстильной и легкой промышленности, а также поддерживает заданное натяжение при обработке и транспортировании гибкого материала (тканей, нитей, химических волокон).

Устройство УКЭ-Л-3101 (устройство управления электроприводом комплектное для легкой промышленности со статическими преобразователями, нереверсивное на номинальное выпрямленное напряжение 230 и 460 В) предназначено для построения индивидуальных и многодвигательных электроприводов постоянного тока машин и поточных линий текстильной, легкой, полиграфической промышленности, а также промышленности по производству химических волокон.

Приложения

С1 ÷ С3 –МБГЧ-1 4 мкФ х 500 В

QF1 ÷ QF2 –А3711Б 160 А

TV1 –ТС-25/0,66 380 / 220 В

R1 ÷ R6 –МЛТ-2 16 Ом

С4 ÷ С9 –К78-6 0,68 мкФ х 630 В

М1 –П72 =220 В, 14 кВт, 1000 об/мин

VS1 ÷ VS6 –T161-160-5



Схема электрическая принципиальная блока фазового управления



Регулировочная характеристика Uda=f(a)



Внешняя (нагрузочная) характеристика Ud =f(Id)

Перегрузочные характеристики Idпрг = f(t)

Литература

1. Глух Е.М. Защита полупроводниковых преобразователей / Е.М. Глух, В.Е. Зеленов. - 2-е изд. - М.: Энергоиздат, 1982. - 152 с.

2. Диоды и тиристоры в преобразовательных установках / М.И. Абрамович, В.М. Бабайлов, В.Е. Либер и др. – М.: Энергоатомиздат, 1992. - 432 с.

3. Замятин В.Я. Мощные полупроводниковые приборы. Тиристоры: справочник / В.Я. Замятин, Б.В. Кондратьев, В.М. Петухов и др. - М.: Радио и связь,1987.-576 с.

4. Зимин Е.Н. Электроприводы постоянного тока с вентильными преобразователями / Е.Н. Зимин, В.Л. Кацевич, С.К. Козырев. – М.: Энергоиздат, 1981. – 190 с.

5. Комплектные тиристорные электроприводы: справочник / И.X. Евзеров, А.С. Горобец, Б.И. Мошкович и др. ; под ред. В.М. Перельмутера. - М.: Энергоатомиздат, 1988. – 319 с.

6. Полупроводниковые выпрямители / В.И. Беркович, В.Н. Ковалев, Ф.И. Ковалев и др. ; под ред. Ф.И. Ковалева, Г.П. Мостковой. - 2-е изд. - М.: Энергия, 1978. - 448 с.

7. Руденко В.С. Основы преобразовательной техники: учеб. для вузов / В.С. Руденко, В.И. Сенько, И.М. Чиженко. - 2-е изд., перераб. и доп. - М.: Высшая школа, 1980. - 424 с.

8. Справочник по преобразовательной технике / под ред. И.М. Чиженко - Киев: Техника, 1978. - 447с.

9. Управляемый выпрямитель: методические указания к курсовому проектированию для студентов специальности 200400 / Мин-во общ. и проф. обр. РФ, ИГЭУ, Каф. электроники и микропроцессорных систем ; сост. В.И. Шишков, ред. Б.П. Силуянов. – Иваново: Изд-во ИГЭУ, 1998. – 41 с.

10. Характеристики полупроводниковых преобразователей: учеб. пособие / Н.Л. Архангельский, Б.С. Курнышев ; Мин-во общ. и проф. обр. РФ, ИГЭУ. - Иваново: Изд-во ИГЭУ, 1993. - 72 с.

11. Чебовский О.Г. Силовые полупроводниковые приборы: справочник / О.Г. Чебовский, Л.Г. Моисеев, Р.П. Недошивин. - 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1985. - 400 с.

Назначение основных функциональных блоков системы импульсно-фазового управления (сифу).
  • СИФУ содержит устройства синхронизации (УС1–УС3), генераторы опорных напряжений (ГОН1–ГОН3), компараторы (К1–К3), блок ограничения углов (БОУ()блок отработки управления-), формирователи импульсов управления силовыми тиристорами (ФИ1–ФИ3), распределитель (РИ) и усилитель мощности (УМ) импульсов управления. Задача СИФУ сформировать управляющие импульсы тиристоров. синхронизированных с сетью, следующих друг за другом через 60 эл.град и сдвигаемых по фазе в функции сигнала управления Uупр.

  • С помощью УС1(с лекции – обеспечивает синхронизацию генератора опорного напряжения относительно напряжения управления???)) формируется сигнал логической «1» в течение которого на управляющий переход силового тиристора может быть подан импульс управления. Генератор опорного напряжения ГОН1 формирует пилообразный сигнал развертки с линейно нарастающим и дискретным фронтами uгон1, синхронизированный с фазой А. При выполнении условия Uупр ≤ uгон1 компаратор К1(для сравнения опорного напряжения и напряжения управления) переключается в состояние «1» и по переднему фронту запускает ФИ1(формирует прямоугольные импульсы), на выходе которого формируются импульсы управления силовыми тиристорами, имеющие стабильную длительность, необходимую для включения тиристоров. С помощью РИ (обеспечивает гальваническое разделение импульсов высокопотенциальной силовой схемы (разделение осущ-ет фотодиод)), выполняющего логическую функцию «И», импульсы управления с выхода ФИ1 распределяются на катодную и анодную группы вентилей. Аналогичное распределение осуществляется в фазах В и С.

  • БОУ-ограничивает максимальный(150-160) и минимальный(15-30-для реверсивных преобразователей) углы регулирования

  • Нетрудно заметить, что интервалы пауз между импульсами управления смежных тиристоров как катодной, так и анодной групп (например, тиристоров VS1 и VS3) составляет 120 эл.град, а между импульсами управления одной фазы (например, тиристоры VS1 и VS4) – 180 эл.град (см. рис. 9.3 б).

  • В многоканальных синхронных СИФУ каждый канал синхронизирован с напряжением соответствующей фазы напряжения сети и является по отношению к ней ведомым каналом преобразования информативного входного сигнала в интервал времени (угол управления α). Из всех возможных вариантов СИФУ многоканальные синхронные системы обладают максимальным быстродействием. Их основным недостатком является взаимная асимметрия импульсов управления по каждому из каналов (порядка 0,5–3 эл.град), обусловленная естественным разбросом характеристик их элементов, а также степенью искажения параметров напряжения сети.

  • Одноканальные синхронные СИФУ отличаются тем, что в них с напряжением сети (независимо от числа фаз) синхронизирован только один канал управления, который является ведущим, а все последующие – формируют импульсы управления тиристорами путем отсчета заданного интервала времени от базовой точки, за которую принимается момент времени образования управляющего импульса на выходе ведущего канала преобразования (необходимо отметить, что для однофазных однополупериодных ТП понятия одноканальная и многоканальная СИФУ совпадают).

  • Система - импульсно-фазовое управление - Большая Энциклопедия Нефти и Газа, статья, страница 1

    Система - импульсно-фазовое управление

    Cтраница 1

    Система импульсно-фазового управления ( СИФУ) с блоком комбинированной синхронизации БС ( по напряжению Uw по току /) совместно с блоком формирования импульсов БФИ и блоком раздельного управления тиристорами в фазах БРУТ позволяют обеспечить при малых нагрузках устойчивую работу в разомкнутой системе ЭП. В специальных режимах эта структура позволяет реализовать кратковременное снижение скорости при квазичастотном управлении, форсирование пускового момента, вращения вала АД в прямом и обратном направлении на пониженных скоростях.  [1]

    Система импульсно-фазового управления тиристорами ( см. блок-схему на рис. 9) состоит из двух основных элементов: фазо-сдвигающего устройства ( ФУ), обеспечивающего изменение момента подачи управляющего импульса, и генератора импульсов ( ГИ), формирующего импульсы управления, необходимые для надежного включения тиристоров. I приведены примеры выполнения этих элементов на полупроводниковых приборах.  [2]

    Системы импульсно-фазового управления ( СИФУ) предназначены для изменения углов а открывания тиристоров в функции входного управляющего сигнала иу в диапазоне, определяемом типом, условиями работы и параметрами нагрузки ТПН. Требования к СИФУ заключаются в обеспечении необходимого диапазона изменения углов а, формировании отпирающих тиристоры импульсов и обеспечении достаточной симметрии углов включения тиристоров в различных фазах. Кроме того, СИФУ должна быть устойчивой к помехам для обеспечения стабильной работы ТПН и вместе с тем достаточно быстродействующей для обеспечения заданных динамических режимов.  [3]

    ТВ с системой импульсно-фазового управления, выполненной на магнитном усилителе, что позволяет иметь потенциально развязанные входы для каждой из обратных связей. Отсутствие ограничений по мощности возбудителя позволяет использовать генератор только с обмоткой независимого возбуждения. Здесь, как и в предыдущей схеме, возбудитель выполняет функции звена ограничения 30, поэтому на его обмотку ОТ ( ТВ) воздействует сигнал отрицательной связи по току якорной цепи.  [5]

    Для некоторых установок ( система импульсно-фазового управления вентильными преобразователями, комплектные устройства автоматики и др.) допустимое значение отдельных гармоник тока ( напряжения) указывается в паспорте или формуляре заводом-изготовителем.  [6]

    Воздействие высших гармоник на системы импульсно-фазового управления ( СИФУ) преобразователя может привести к возникновению так называемой гармонической неустойчивости. Явление гармонической неустойчивости заключается в.  [7]

    Управление инвертором осуществляется блоками системы импульсно-фазового управления СИФУ и формирования импульсов ФИ.  [8]

    Сигнал РТВ воздействует на систему импульсно-фазового управления преобразователя ВК, являющегося возбудителем компенсатора; реактивная мощность, генерируемая компенсатором в сеть, изменяется практически пропорционально изменению тока возбуждения. По приведенной схеме компенсатор работает в случае, когда он используется для снижения колебаний напряжения; при отсутствии сигнала от РТВ он работает в режиме холостого хода.  [10]

    Для включения тиристора обычно используется система импульсно-фазового у

    Выбор структуры и основных узлов системы управления тиристорными преобразователями. Расчет и выбор основных элементов системы импульсно-фазового управления

    3. ВЫБОР СТРУКТУРЫ И ОСНОВНЫХ УЗЛОВ СИСТЕМЫ УПРАВЛЕНИЯ ТИРИСТОРНЫМИ ПРЕОБРАЗОВАТЕЛЯМИ.

    Устройство изменяющее угол управления α в зависимости от напряжения управления называют системой импульсно-фазового управления (СИФУ). Выходные сигналы СИФУ представляют собой импульсы, параметрами которых выбирают в соответствии с параметрами управляющих цепей тиристоров и силовой схемой ТП.

    Основной задачей СИФУ является получение требуемой зависимости напряжения Ud от напряжения управления Uу.

    Наиболее распространённая в настоящее время система управления, построенная по вертикальному принципу, которая представлена на рис 3.1.

    Рис 3.1. Структурная схема СИФУ с вертикальным принципом управления

    Основу СИФУ составляет блок управления, предназначенный для управления одним тиристором. В состав блока управления входят генератор опорного линейно-изменяющего напряжения (ГЛИН), синхронизированного вторичной ЭДС е2 силового трансформатора; нуль-орган (НО), который производит сравнение опорного напряжения и напряжения управления; формирователь импульсов ФИ, который вырабатывает импульсы для открывания тиристоров.

    ГЛИН формирует изменяющийся во времени напряжение Uоп линейной формы. С помощью НО опорное напряжение генератора сравнивается с управляющим напряжением Uу, на выходе НО возникает импульс, сформированный и усиленный, он подаётся на тиристоры.

    Путём изменения величины напряжения Uу осуществляется сдвиг во времени выходного импульса и регулирования угла α, а следовательно, и выходного напряжения преобразователя. ГЛИН и НО образуют вместе фазосдвигающее устройство ФСУ. Основные требования, предъявляемые к

    СИФУ: амплитуда управляющего импульса должна быть не менее 200 – 400 мА, ширина управляющего импульса должна быть достаточна, чтобы ток тиристора успел дорасти до тока удержания и соответствует 10 -- 15°; фронт импульса должен быть достаточным (порядка 10 А/с) с целью избежать ассиметрии напряжения; диапазон управления должен быть по возможности максимальным. СИФУ также характеризуется коэффициентом усиления:

                         который зависит от Uоп. Увеличение RСИФУ можем добиться путём уменьшения Uоп, но при этом снижается надёжность работы СИФУ.

    4. Расчет и выбор основных элементов системы импульсно-

    фазового управления ( СИФУ) преобразователя

    4.1. Генератор опорного напряжения

    ГОН состоит из двух частей:

    А) Источник синусоидального напряжения, которым является трансформатор Т2, выполненный по схеме соединения обмоток Δ/Y-7 на напряжение 380/17.32 В

    Рис. 4.1. Источник синусоидального напряжения

    Б) ГЛИН состоит: компаратор, интегратора на операционном усилителе и инвертирующего усилителя (рис 4.2)

    Рис 4.2. Генератор линейно изменяющегося напряжения.

    Операционные усилители выбраны из серии 574.   Параметры микросхемы К574УД1А:

    Uнп1=15±1.5 В;        Uнп2=--15±1.5 В;

    Uвых max=± 10 В;

    Uсм≤50 мВ;

    Iпотр. ≤8 мА;

    Iвх≤0.5 нА;           ΔIвх≤0.2 нА

    Компаратор выполнен на ОУ DA1 и является генератором импульсов прямоугольной формы с выходным напряжением Uвых=±10 В.

    Для защиты компаратора от перенапряжения между его входами включены два диода серии КД522Б с параметрами при t=25°C:

    -- Средний (прямой) ток диода Iпр.ср.=100мА

    -- Температура окружающей среды Т<85°C

    -- Рабочая частота f≤0.15 МГц

    -- Импульсное обратное напряжение Uобр.п.=75 В

    -- Постоянное обратное напряжение Uобр=50 В

    -- Длительность одноразового импульса тока при перегрузке tи=10 мкс

    -- постоянное прямое напряжение Uоп=1.1 В

    -- Постоянный обратный ток диода Iобр=5мкА

    Ограничивающие ток сопротивления R1 и R2 выбираем равным 100кОм

    Расчёт интегратора.

    где Uвых =5 В;   Uвх=10 В

    Рис. 4.3. Диаграмма входного и выходного напряжения на интеграторе.

    Время интегрирования рассчитываем, учитывая что частота f=50 Гц, по формуле:

    Принимаем С1=1 мкФ, тогда:

                     Принимаем R3=20 кОм.

    Расчёт инвертирующего усилителя.

    Усилитель выполнен на ОУ   DA3.

    Коэффициент усиления инвертирующего усилителя:

     k=2, так как на выходе надо получить напряжение 10 В.

    Выбираем  R5 = 20 кОм,   тогда R4 = 10 кОм.

    4.2. Нуль-орган.

    Простейшей схемой нуль-органа может служить компаратор, схема которого приведена на рис. 4.4.

    Рис. 4.4. Схема нуль-органа.

    Рис. 4.5. Передаточная характеристика компаратора.

    Для защиты компаратора от перенапряжений между входами ставим два диода VD1 и VD2, включёнными встречно-параллельно. Выбираем диоды КД522Б, параметры которых приведены в п. 4.1.

    Операционный усилитель DA выбираем серии 574УД1А.

    4.3. Генератор и усилитель импульсов.

    В качестве генератора импульсов выбираем блок, схема которого приведена на рис. 4.6

    Рис. 4.6. Принципиальная схема генератора импульсов.

    Он состоит из дифференцирующей цепочки R1C1, формирующей из напряжения выхода компаратора узкие импульсы (7° -- 15°) инвертора. R2, R3 и DA1 инвертируют сигнал, формируемой дифференцирующей цепочкой. Узел стабилизации R4, VD1, формирующий стабильное напряжение выхода, которое подаётся на логические элементы блока логики.

    Расчёт дифференцирующей цепочки проведём исходя из ширины импульсов, которые необходимы для стабильного открывания тиристоров (15°).

    fc=50 Гц;

    0.02 с  --  360°

    Х      --   15°

    Исходя из уравнений найдём ёмкость C1 и сопротивление R1:

    Принимаем R1=1 кОм,   тогда:

    Принимаем С1=0.15 мкФ.

    ОУ выбираем серии 574УД1А.

    Так как кус=0.5 (Необходимо понизить напряжение на выходе схемы в 2 раза

    блокировщик рекламы для Android - заблокировать это

    Android блокировщик рекламы и я.

    Привет! Меня зовут Сава Георгиев и я разработчик и исследователь безопасности, живущий в Мюнхене, Германия.

    К 2015 - реклама, вирусов, вредоносных программ, клавиатурных шпионов, отслеживающих печенье, спама, фишинга и порно составляют более 80% от содержания в Интернете. Веб-страницы загружаются медленнее, чем это было 5 лет назад, и это действительно начинает ощущаться как хороший контент на Интернет все глубже и глубже закапывается с единственной целью - заработать на нас, продавая свои личные данные, взламывая наши кредитные карты и приставая к нам с рекламой повсюду до такой степени, что единственное, что вы видите сейчас, это реклама.Я начал разработку «Заблокируй это» в июне 2015 года, так как надеялся сократить весь мусор, с которым нам приходится иметь дело. с в Интернете - по крайней мере, на наших мобильных телефонах для начала.

    Для достижения этой довольно амбициозной цели мне пришлось выбраться из коробки традиционных блокировщиков рекламы для Android и сделать еще один шаг Так что я пришел к идее включить старый и забытый подход для блокировки интернета запросы - блокировка по DNS .

    В июле 2015 года я настроил наш первый DNS (Сервер доменных имен) с высокой масштабируемостью. Мои начальные тесты были довольно хорошими - черный список работал отлично, потребление батареи было очень низким по сравнению со стандартными блокировщиками рекламы Android, использующими файлы хостов, но больше всего меня удивило то, что огромное сокращение трафика данных и расхода батареи. Скорость просмотра для многих сайтов улучшена более чем на 100%.

    Что такое DNS?

    Под капотом, чтобы выяснить, где что находится, в Интернете работают так называемые IP-адреса. Например, IP-адрес для этого сайта: 172.245.209.248 . Поскольку людям трудно запомнить это, и было бы больно вводить эти цифры в нашем браузере как URL, мы ссылаемся на сайты по их доменным именам (например,грамм. "Block-this.com"). Это создает необходимость в центральном реестре, где хранятся все доменные имена и адреса. Серверы доменных имен (DNS) являются интернет-эквивалентом телефонной книги. Они поддерживают каталог доменных имен и переводят их в IP-адреса. Для каждого запроса ваш браузер использует DNS, чтобы найти правильный IP-адрес и иметь возможность скачать и сделать сайт на вашем экране.

    Имея это в виду, взгляните на рабочий процесс, представленный блоком This DNS ниже.

    • Вы начинаете переходить на веб-сайт с вашего устройства Android.
    • Вы вводите название веб-сайта (например, https://block-this.com) в своем браузере.

    BlockB.com

    • Домой
    • члены
    • Музыка
      • Альбомы и синглы
      • Микстейпы 1
      • Mixtapes 2
    • связи
    • Вопросы и ответы
    • Ролики
      • группа
      • Соло 1
      • Соло 2
      • Домой
      • члены
      • Музыка
        • Альбомы и синглы
        • Микстейпы 1
        • Mixtapes 2
      • связи
      • Вопросы и ответы
      • Ролики
        • группа
        • Соло 1
        • Соло 2
        • Меню

        «See Saw» от Park Kyung & Seola, Spotify и Apple Music!

        Block B: Zico, Park Kyung, Jaehyo, P.O, B-Bomb, U-Kwon, Taeil rapper songs Korean K-pop K hip hop hep hap Bastarz T2U netflix space force Block B: Zico, Park Kyung, Jaehyo, P.O, B-Bomb, U-Kwon, Taeil rapper songs Korean K-pop K hip hop hep hap Bastarz T2U netflix space force ,

        Page Builder Гутенберг Блоки - CoBlocks - Плагин WordPress

        CoBlocks - самая инновационная коллекция блоков WordPress для создания страниц для нового редактора блоков Gutenberg WordPress.

        С дополнительными блоками и истинным построением строк и столбцов CoBlocks дает вам истинный опыт построения страниц для Гутенберга.

        CoBlocks является мощным, но легким: он добавляет функциональность в редактор WordPress без раздувания. Это плагин, который вы так долго ждали, и он заставит вас переосмыслить, на что способен WordPress.

        Убедитесь сами

        Создание красивых веб-страниц с помощью Gutenberg & CoBlocks

        CoBlocks - это последний конструктор страниц, который вам когда-либо понадобится: вы получаете выигрышное сочетание дополнительных блоков WordPress и функциональности компоновщика страниц. С CoBlocks у вас есть все необходимое для создания красивых веб-страниц с новым редактором блоков:

        • Аккордеонный Блок
        • Блок оповещения
        • Автор Профиль Блок
        • Блок кнопок
        • Карусель Галерея Блок
        • Click to Tweet Block
        • Коллаж Галерея Блок
        • Блок динамического сепаратора
        • Блок событий (Новый!)
        • Блок
        • Особенности
        • Блок продуктов питания и напитков
        • Форма блока
        • Gif Блок
        • GitHub Gist Block
        • Hero Block
        • Выделите Блок
        • Icon Block
        • Блок логотипов и значков
        • Блок карты
        • Кирпичный Галерея, Блок
        • Блок мультимедийных карт
        • Блок смещения галереи
        • Пост Карусель Блок
        • Блок сообщений
        • Блок таблицы цен
        • изменяемый размер блоков строк / столбцов
        • Сервисный блок
        • Блок делителя формы
        • Блок социальных профилей
        • Блок социального обмена
        • Блок галереи с накоплением

        Прорывная система построения страниц

        CoBlocks имеет инновационную систему блоков, которая позволяет создавать потрясающие веб-страницы и даже целые веб-сайты с помощью нового редактора WordPress.

        Вы получаете дополнительные блоки, которые вам нужны, и , функции макета и дизайна для истинного опыта создания страниц.

        Используйте исключительные блоки строк и столбцов , чтобы добавить динамически сгенерированные области содержимого с конкретными настройками поля и отзывчивого поля , которые предоставляет только CoBlocks.

        Стилизуйте их с помощью новых инновационных блоков, таких как Shape Divider, который позволяет разделить ваш контент с помощью красивых разделителей.

        Каждый из блоков WordPress в CoBlocks был точно настроен, чтобы предложить знакомый, но мощный опыт настройки.Настройте каждый блок на свой вкус, используя наши пользовательские элементы управления и настройки. Изменить шрифты, установить поля и отступы, выбрать цвета и многое другое.

        Пользовательские типографские элементы управления

        Инновационная панель управления типографикой в ​​CoBlocks позволяет создавать веб-страницы с привлекательными типографскими элементами. Установите шрифты, размеры, веса, преобразования и многое другое в наших блоках CoBlocks, и в основных блоках WordPress.

        Free Companion Theme

        CoBlocks создан, чтобы показать лучшее из Гутенберга, но для раскрытия его полного потенциала необходима тема Гутенберга.Мы также создали бесплатную тему Go в репозитории тем WordPress как идеальный компаньон для CoBlocks.

        Выходя за рамки Гутенберга

        Цель CoBlocks - создать набор блоков Gutenberg, которые помогут людям легко создавать красивые веб-сайты. Эти новейшие выпуски CoBlocks являются высшим выражением этого видения.

        построен с разработчиками в мыслях

        Расширяемый, адаптируемый и открытый исходный код - CoBlocks создан с учетом интересов разработчиков тем и плагинов.Если вам интересно участвовать в проекте, у разработчиков на всех уровнях есть возможность принять участие. Внесите свой вклад в CoBlocks на GitHub и присоединитесь к группе. 🎉

        .

        бадблоков - ArchWiki

        badblocks - это программа для тестирования устройств хранения на наличие поврежденных блоков.

        В случае жесткого диска весь сектор должен быть удален. Сектор - это подразделение дорожки на запоминающем устройстве, и поврежденные сектора не могут быть использованы, потому что они навсегда повреждены (плохой сектор может иметь неблагоприятные последствия, начиная от изменения буквы в текстовом файле до побуждения двоичной программы к есть ошибка сегментации).

        S.M.A.R.T. (Технология самоконтроля, анализа и отчетности) имеет аппаратное обеспечение практически на всех жестких дисках, которые используются в настоящее время, а в некоторых случаях может автоматически отключать неисправные сектора жестких дисков. Во всяком случае, С.М.А.Р.Т. только пассивно ожидает ошибок, в то время как badblocks записывает простые шаблоны в каждый блок устройства, а затем считывает и проверяет их в поисках поврежденных областей. (Так же, как memtest86 * делает с RAM.)

        Это можно сделать в деструктивном режиме записи, который эффективно стирает устройство (делать резервные копии!), Или в неразрушающем режиме чтения-записи (также рекомендуется резервное копирование!) И режимах только для чтения.

        Установка

        Установите пакет e2fsprogs.

        См. Badblocks (8) для использования.

        Устройство хранения данных верности

        Несмотря на то, что нет строгого правила, принято считать, что на новом диске не должно быть поврежденных секторов. Со временем плохие сектора будут развиваться, и, хотя их можно определить в файловой системе, чтобы избежать их, постоянное использование диска обычно приводит к образованию дополнительных поврежденных секторов, что обычно является предвестником его возможной гибели.Замена устройства рекомендуется.

        Сравнения с другими программами

        Типичная рекомендуемая практика для тестирования запоминающего устройства для поврежденных секторов - использовать программу тестирования производителя. У большинства производителей есть программы, которые делают это. Основная причина этого заключается в том, что у производителей обычно есть свои стандарты, встроенные в тестовые программы, которые сообщат вам, нужно ли заменить диск или нет. Предостережение заключается в том, что некоторые тестирующие программы производителей не выводят полные результаты тестирования и допускают определенное количество плохих секторов, говоря только, если они пройдут или нет.Программы производителей, однако, как правило, быстрее, чем Badblocks иногда довольно много.

        Тестирование на плохие сектора

        Для проверки плохих секторов в Linux обычно используется программа badblocks . badblocks имеет несколько различных режимов, чтобы иметь возможность обнаруживать плохие сектора.

        Тест чтения-записи (предупреждение: разрушительное)

        Этот тест предназначен главным образом для тестирования новых накопителей и является тестом чтения-записи. Поскольку шаблон записывается в каждый доступный блок, устройство эффективно стирается.По умолчанию используется расширенный тест с четырьмя проходами с использованием четырех разных шаблонов: 0xaa (10101010), 0x55 (01010101), 0xff (11111111) и 0x00 (00000000). Для некоторых устройств это займет пару дней.

         # badblocks -wsv / dev /  устройство
         Проверка на наличие плохих блоков в режиме чтения-записи
        От блока 0 до 488386583
        Тестирование по шаблону  0xaa : выполнено
        Чтение и сравнение: сделано
        Тестирование по шаблону  0x55 : выполнено
        Чтение и сравнение: сделано
        Тестирование с шаблоном  0xff : 22.93% сделано, 4:09:55 прошло. (0/0/0 ошибок)
        [...]
        Тестирование по шаблону  0x00 : выполнено
        Чтение и сравнение: сделано
        Проход завершен, 0 плохих блоков найдено. (0/0/0 ошибок)

        Опции:

        -w : выполнить деструктивный тест записи
        -s : показать прогресс
        -v : быть "многословным" и выводить поврежденные сектора на стандартный вывод

        Дополнительные опции, которые вы могли бы рассмотреть:

        -b номер : укажите размер блока жесткого диска, что может значительно сократить время тестирования.( tune2fs -l раздел в качестве пользователя root)
        -p номер : пройти обширный четырехпроходный тест номер последовательных итераций
        -o / путь / к / выходному файлу : выводить поврежденные сектора в выходной файл вместо стандартного вывода
        -t test_pattern : Укажите шаблон. Увидеть ниже.
        Определите конкретный тестовый шаблон

        Из справочной страницы: " test_pattern может иметь числовое значение от 0 до ULONG_MAX-1 включительно [...] «.

        Tango-view-fullscreen.png Эта статья или раздел нуждается в расширении. Tango-view-fullscreen.png

        Причина: , пожалуйста, используйте первый аргумент шаблона, чтобы дать краткое объяснение. (Обсудить в Talk: Badblocks #)
        Случайный рисунок

        Badblocks могут быть созданы для многократной записи одного «случайного шаблона» с опцией -t random .

         # badblocks -wsv -t random / dev /  устройство
         Проверка на наличие плохих блоков в режиме чтения-записи
        От блока 0 до 488386583
        Тестирование по случайному шаблону  : выполнено
        Чтение и сравнение: сделано
        Проход завершен, 0 плохих блоков найдено.(0/0/0 ошибок)
        Предупреждение: Это небезопасно для криптографических целей. «Случайный паттерн» сам по себе является противоречием. Поскольку badblocks не (например, / dev / urandom) не применяет сложные процедуры для повторного использования энтропии, а просто повторяет один «случайный шаблон», его не следует использовать там, где необходимы случайные данные, например, для шифрования блочных устройств.

        Тест чтения-записи (неразрушающий)

        Этот тест предназначен для устройств с данными уже на них. Неразрушающий тест чтения-записи создает резервную копию исходного содержимого сектора перед тестированием по единому случайному шаблону, а затем восстанавливает содержимое из резервной копии.Это однопроходный тест, который полезен в качестве общего технического обслуживания.

         # badblocks -nsv / dev /  устройство
         Проверка на наличие плохих блоков в неразрушающем режиме чтения-записи
        От блока 0 до 488386583
        Проверка на наличие плохих блоков (неразрушающий тест чтения-записи)
        Тестирование по случайному шаблону  : выполнено
        Проход завершен, 0 плохих блоков найдено. (0/0/0 ошибок)

        Опция -n означает неразрушающий тест чтения-записи.

        Иметь файловую систему с поврежденными секторами

        Чтобы не использовать поврежденные сектора, они должны быть известны файловой системе.

        Во время проверки файловой системы

        Включение поврежденных секторов можно выполнить с помощью утилиты проверки файловой системы ( fsck ). fsck можно сказать использовать badblocks во время проверки. Чтобы выполнить чтение-запись (неразрушающий) тест и запустить поврежденные сектора, известные файловой системе:

         # fsck -vcck / dev /  device-PARTITION


        Опция -cc указывает запустить fsck в режиме неразрушающего тестирования , -v сообщает fsck , чтобы показать ее вывод, а опция -k сохраняет старые поврежденные сектора, которые были обнаружены.

        Чтобы выполнить тест только для чтения (не рекомендуется):

         # fsck -vck / dev /  device-PARTITION


        Перед созданием файловой системы

        Альтернативно, это можно сделать до создания файловой системы.

        Если badblocks запущен без опции -o , плохие сектора будут напечатаны только на стандартный вывод.

        Пример вывода ошибок чтения в начале диска:

         # badblocks -wsv / dev /  диск
         [...]
        Тестирование по шаблону  0xff : выполнено
        Чтение и сравнение:
        [...]
        37584
        37585 0,84% сделано, 7:31:08 прошло. (0/0/527405 ошибок)
        37586
        [...]
        сделано
        Тестирование с шаблоном  0x00 :
        Чтение и сравнение:
        [...]
        37584
        37585
        [...]
        сделано
        Пройдено успешно, найдено 527405 плохих блоков. (0/0/527405 ошибок)

        Для комфортной передачи ошибок блока в файловую систему необходимо записать их в файл.

         # badblocks -wsv  -o  / root /  badblocks.txt  / dev /  устройство
         Проверка на наличие плохих блоков в режиме чтения-записи
        От блока 0 до 488386583
        Тестирование по шаблону  0xaa : выполнено
        Чтение и сравнение: 6,36% сделано, прошло 0:51. (0/0/14713 ошибок)
        [...]
        Тестирование по шаблону  0x00 : выполнено
        Чтение и сравнение: сделано
        Пройдено успешно, найдено 527405 плохих блоков. (0/0/527405 ошибок)

        Затем (заново) создайте файловую систему с информацией:

         # мкфс.  тип файловой системы   -l  / root /  badblocks.txt  / dev /  устройство


        Примечание: Значение ошибок 0/0/527405 равно number_of_read_errors / number_of_write_errors / number_of_corruption_errors .

        Ext4

        Со страницы справочника mke2fs (8):

        Обратите внимание, что номера блоков в списке поврежденных блоков должны генерироваться с использованием того же размера блока, который используется mke2fs . В результате опция -c для mke2fs является гораздо более простым и менее подверженным ошибкам методом проверки диска на наличие поврежденных блоков перед его форматированием.

        Таким образом, рекомендуемый метод заключается в использовании:

         # mkfs.ext4 -c / dev /  устройство


        Используйте -cc , чтобы выполнить тест на блокировку чтения-записи.

        Размер блока

        Merge-arrows-2.png Эта статья или раздел является кандидатом на объединение с Безопасным стиранием диска # Размер блока. Merge-arrows-2.png

        Примечания: Выравнивание размера блока не относится к этому крошечному разделу. Другие статьи Arch Arch Wiki уже покрывают это. Найдите его и покройте все на странице размера блока.(Обсудить в Talk: Badblocks #)

        Сначала найдите файловые системы , размер блока . Например, для файловых систем ext #:

         # dumpe2fs / dev /  device-PARTITION  | grep 'Размер блока'


        Поток это badblocks :

         # badblocks -b  размер блока


        Поиск плохих секторов

        Вы можете использовать badblock для поиска плохих секторов. Обратите внимание, что badblocks вызывает секторы, блоки. Поддерживает несколько режимов сканирования. Существует режим только для чтения (по умолчанию), который является наименее точным.Существует деструктивный режим записи (опция -w ), который является наиболее точным, но занимает больше времени и (очевидно) уничтожает все данные на диске, что делает его совершенно бесполезным для сопоставления секторов и файлов. Наконец, существует неразрушающий режим чтения-записи, который, вероятно, столь же точен, как и деструктивный режим, с единственным реальным недостатком, который, вероятно, является самым медленным. Однако, если известно, что диск выходит из строя, режим «только чтение», вероятно, по-прежнему является самым безопасным.

        Чтобы выполнить подробное сканирование (опция -v ), сканирование только для чтения, выполните одну из следующих команд ( x - буква диска и y - номер раздела, который вы хотите сканировать):

        Сканирование всего диска:

         # badblocks -v / dev / sdx


        Сканирование одного раздела:

         # badblocks -v / dev / sdxy


        Недостатком сканирования диска в целом является то, что каждая файловая система собирается начать подсчет блоков относительно раздела, на котором она находится.Это означает, что если у вас есть плохой блок, который находится, скажем, на втором разделе, и этот раздел начинается на блоке 1000, то вам придется вычесть 1000 из вашего номера блока, чтобы получить желаемый номер. Таким образом, если сканирование с начала диска приводит к тому, что блок № 1005 является плохим, тогда блок 5 второго раздела - это то, что вы фактически будете использовать.

        В противном случае, если вы обнаружили плохие блоки после выполнения полного сканирования, вы можете просто выяснить, на каких разделах они находятся, и отсканировать их, чтобы получить номер блока, а не делать какие-либо вычисления по математике.

        Еще одна вещь, на которую следует обратить внимание, это то, что по умолчанию для badblocks используются блоки по 1024 байта, поэтому вам придется либо изменить размер по умолчанию с помощью опции -b , чтобы соответствовать вашей файловой системе, либо вручную преобразовать номера блоков позже.

        Если вам нужно выяснить, где начинаются и заканчиваются ваши разделы, запустите fdisk.

        Примечание: Старые версии могли по умолчанию использовать цилиндры, не уверен. Если это так, опция -u изменит стандартную единицу измерения на сектора).

        Обязательно обратите внимание на размер блока, который использует fdisk, чтобы можно было преобразовать количество блоков в соответствии с вашим сканированием.

         # fdisk -l / dev / sdx
         255 головок, 63 сектора / колея, 19457 цилиндров, всего 312581808 секторов
          Единицы = секторы 1 * 512 = 512 байт
        Размер сектора (логический / физический): 512 байт / 512 байт
        Размер ввода / вывода (минимальный / оптимальный): 512 байт / 512 байт
        Идентификатор диска: 0x00000000

        После всего этого у вас должны быть номера блоков ваших поврежденных блоков относительно раздела, на котором они существуют.

        ,

        Добавить комментарий

        Ваш адрес email не будет опубликован. Обязательные поля помечены *
