Как крепить анкерный болт в бетон

Бетон считают одним из самых твердых и прочных материалов.

Раньше закрепить в него конструкцию было проблематично. Чопики из дерева и дюбели из пластика не были способны справиться с такой огромной нагрузкой, да и пользоваться ими было непросто. Сегодня для взаимодействия с материалом разработан крепеж – анкерный болт по бетону. Но как закрепить анкерный болт в бетоне?

Виды и способы крепления

Отвечая на вопрос, как установить анкерный болт в бетон, следует сказать, что существует несколько видов крепежных соединений. Их разделяют на два больших раздела. Механические и химические. К первым типам крепления относятся:

распорные;
забивные;
рамные;
саморезные;
клиновые.

И ряд других. От вида конструкции будет зависеть, как крепить анкерные болты в бетон.

Химические анкеры также поставляются в нескольких видах. Однако из-за своей дороговизны они не получили широкого распространения.

В зависимости от того, какие именно крепежи будут в бетоне, изменяется способ их установки. Некоторые нужно закручивать, другие вбивать.

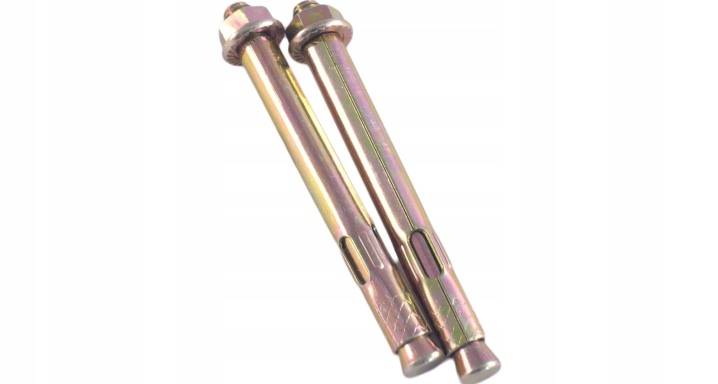

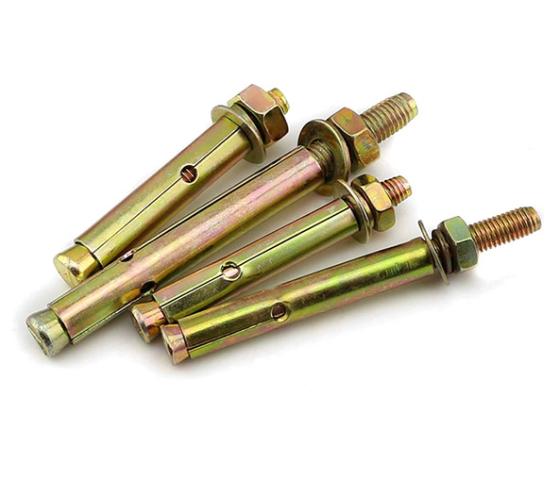

Распорные

Данный вид крепления поставляется в виде твердого стержня, на который нанесена резьба и короткую распорную гильзу.

На одном конце стержня присутствует утолщение, которое выглядит как конус с расширяющимся основанием, на противоположном конце присутствует резьба на которую можно закручивать гайки или иные крепежи;
Ограничительное кольцо регулирует движение шпильки в сторону резьбы;
Выступы на гильзе не дают ей проворачиваться в момент закручивания.

Как только крепление будет установлено в отверстие, на резьбу закручивают гайку, а шпилька начинает расклинивать гильзу. После этого лепестки скользят и раскрываются. Так будет работать этот вид анкера. Распорные анкеры можно устанавливать только в твердые марки бетона.

Но как закрутить анкерный болт в бетон? Болты данного типа нужно крепить следующим образом:

В бетоне просверливается отверстие, аналогичное по диаметру стержню анкера.
Из отверстия при помощи различных инструментов удаляются засорения. Для этих целей можно использовать обычный пылесос. Если мусор не будет удален, закручивать анкер нельзя.
В обработанную скважину устанавливается анкер. Его подталкивают ударами молотка. Чтобы не повредить конструкцию это рекомендуется делать через деревянную накладку.
На оставшийся конец устанавливают сначала шайбу, а затем и гайку, которая вкручивается до упора.

Забивные

Это самые простые в установке анкера. Они поставляются во все строительные магазины. Важно лишь знать, как их правильно крепить. Конструкция позволяет установить болт любого типа.

Закреплять забивные болты нужно по следующей схеме. Как только гильза будет правильно установлена в просверленное отверстие, ее необходимо до упора вбить во внутрь.

В дюбель, правильно закрепленный в материале, через монтируемый элемент, вкручивается резьбовой метиз. Конструкция из-за сил трения, распространяющихся на небольшой площади, может быть использована только в очень твердых материалах. В противном случае этот вид анкера просто не будет хорошо работать.

Рамные

Как хорошо закреплять рамные болты? Они поставляются в основном для одной цели. Их предназначение – крепление в проемы из кирпича и бетона коробок под двери и окна. От своих аналогов анкер отличается наличием втулки по всей длине, в верхней части которой находятся выступы. Благодаря им болт не проворачивается при монтаже, если он выполнен правильно.

Роль гайки здесь играет плоская головка с шлицом под отвертку, расположенная на лицевой стороне конструкции. Т.е. закручивать конструкцию гаечным ключом здесь не получится.

Существует только один способ как крепить анкерный болт:

Для закрепления анкера в стене потребуется сначала сделать небольшое отверстие.
Такие же отверстия должны быть и на конструкции, которую планируется установить.
Суммарная глубина обоих отверстий должна немного превышать длину самого анкера.
Коробка устанавливается так, чтобы просверленные отверстия совпали друг с другом и закрепляется.

Болт вставляется в подготовленное место. Забивается до упора.
Затем он вкручивается отверткой или шуруповертом.

Крепеж предназначен для установки в материал с разной степенью плотности. Это возможно лишь при условии, что монтаж произведен правильно.

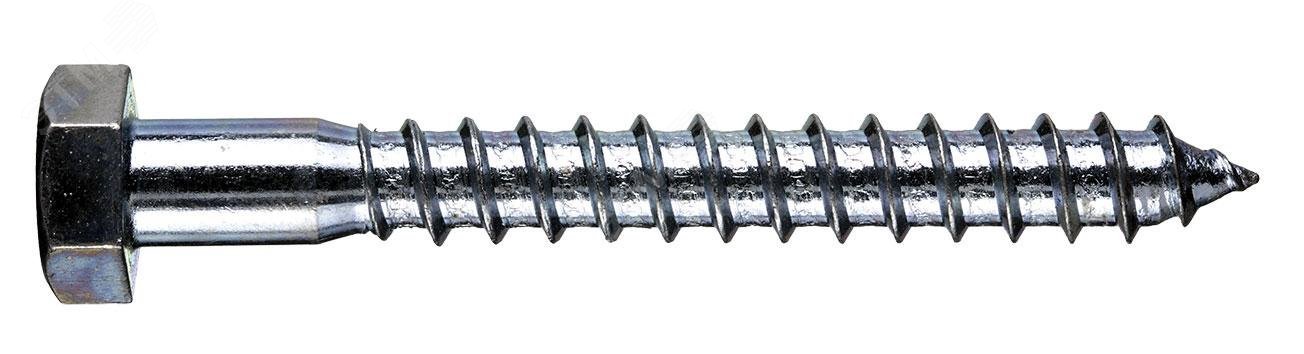

Саморезы по бетону

Они поставляются из закаленной стали или обычной нержавейки. Их можно применять, если человеку нужно закрепить в бетон анкер другого типа, но под рукой не оказалось дрели.

Проще говоря – саморезы закручиваются в материал. По всей длине резьбы здесь присутствуют небольшие засечки. Вкручивать саморез можно с помощью шуруповерта или вручную.

Разжимные

Поставляются в основном для закрепления легких конструкций на плиты перекрытия.

Когда болт правильно закручивается, цанга начинает сжиматься. Упирающиеся в стенки внутренних плоскостей основания крылышки. Когда метиз установлен, зубцы вдавливаются в бетон и тем самым препятствуют проворачиванию крепежного элемента.

Химические

При использовании данного типа крепления в установочное отверстие заливается состав. Он способен затвердеть меньше чем за минуту. Его производят на основе специального клея. Благодаря этому обеспечивается образование однородного соединения болта с основным материалом, анкеры не нужно закручивать.

Такие анкеры поставляются в двухкапсульном виде. Ампула правильно, согласно инструкции устанавливается в отверстие. Затем в нее вкручивается крепеж. Он повреждает капсулы и освобождает находящийся в них клеевой состав и отвердитель. Они сразу же начинают взаимодействовать с металлом и бетоном и обеспечивают тем самым прочность конструкции. На нее можно крепить различные вещи.

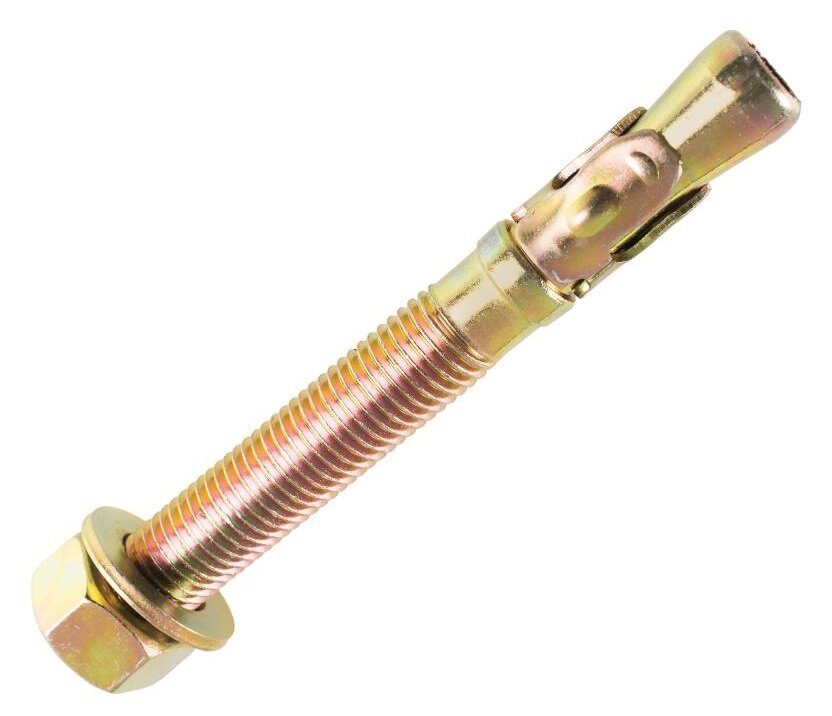

Клиновые

Это несъемные конструкции, однако, закреплять их несложно. В них, в отличие от большинства других анкеров, нет резьбы. Закручивать их не нужно. Поэтому такие крепежи устанавливаются в бетон только при помощи молотка.

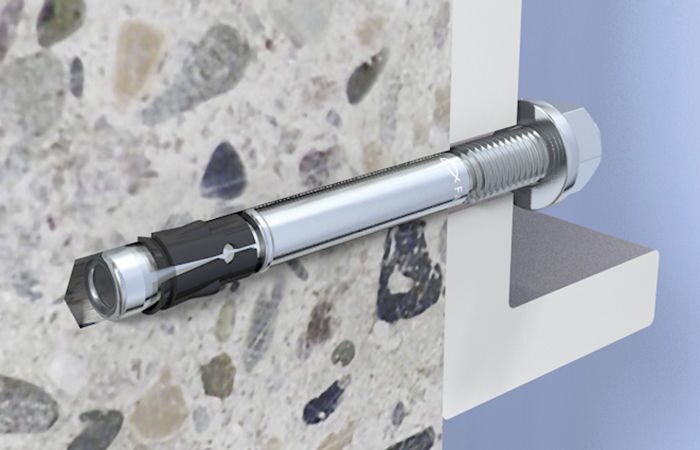

При правильном монтаже анкерный болт размещают в отверстие, далее вгоняют его туда до упора, ударяя молотком по выступающей части клина. После окончания процесса на поверхности останется только небольшая головка анкера, на которую можно крепить все что угодно.

Четырехсегментные

Это один из самых прочных видов крепления из всех что поставляются в строительные магазины. Его устанавливают для того чтобы крепить тяжелые и габаритные конструкции. В гильзе здесь присутствуют 4 сегмента.

При правильном монтаже в отверстие вставляется гильза. Она оснащена сдерживающими пружинами. Также в отверстие помещают распор. Все это аккуратно забивается в материал.

После того, как в отверстие вкручиваетсяболт, конструкция расклинивается, что обеспечивает надежное крепление. Закручивать анкер можно плоскогубцами или гаечным ключом.

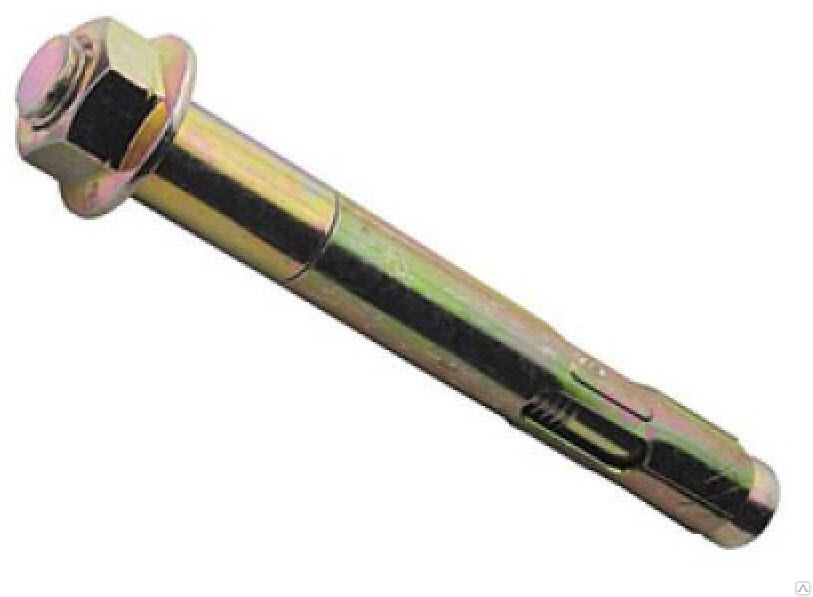

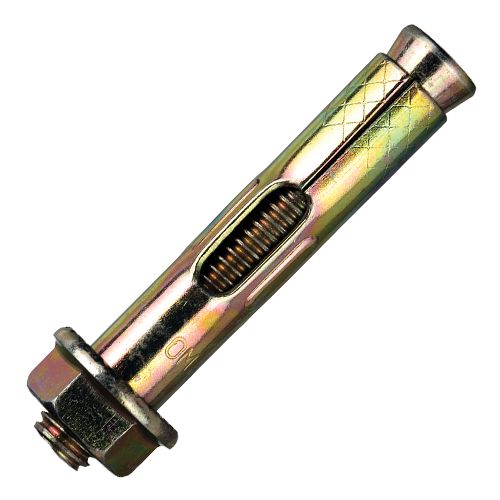

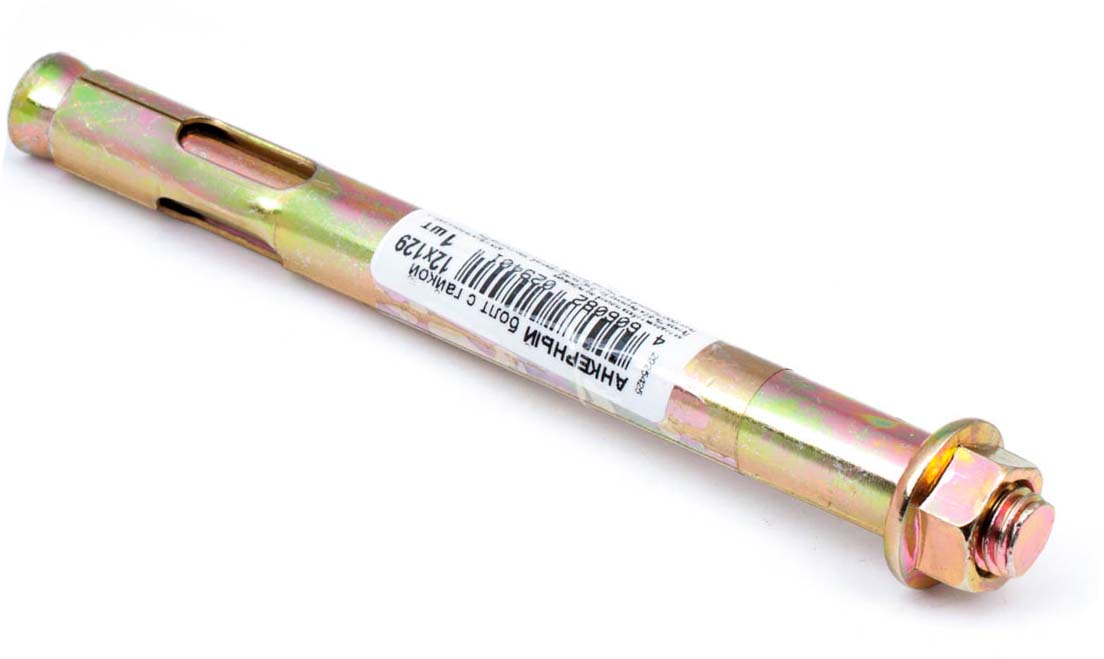

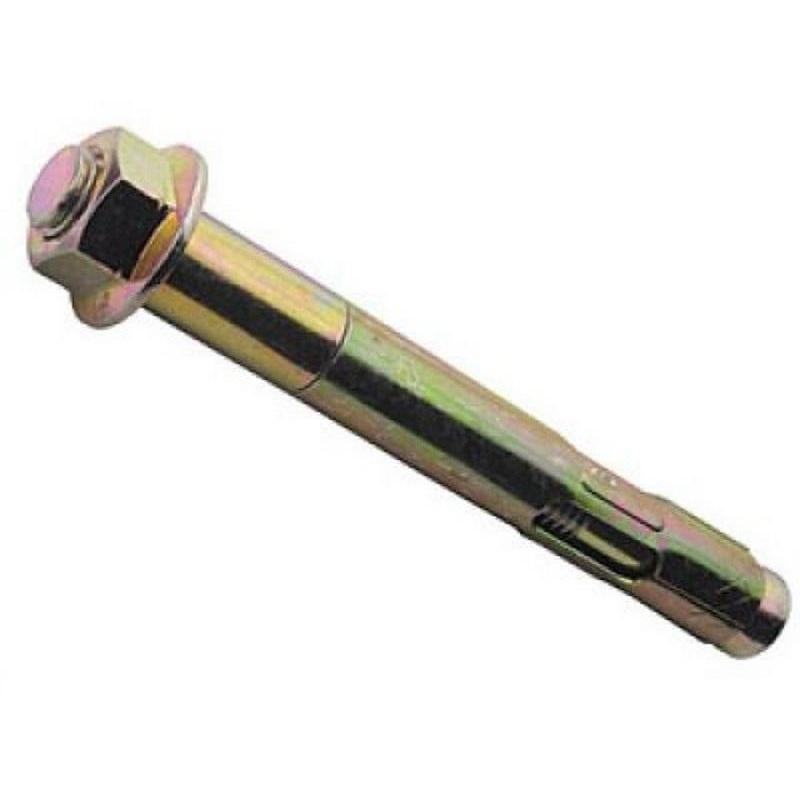

С гайкой

Конструкция представляет собой резьбовую шпильку. На один ее конец крепится гайка, другой выполнен в форме конуса. На шпильку вкручивается распорная втулка, на нижнем конце которой есть продольные прорези. Они образуют своеобразные лепестки, удерживающие болт в бетоне.

Правильный монтаж анкера заключается в следующем:

В материале подготавливают место, на которое будет установлена конструкция. Диаметр отверстия в этом случае должен быть идентичен параметрам самой втулки.
Отверстие очищается от мусора.
Анкерный болт с гайкой ставится в него при помощи молотка.
Человек вкручивает гайку с максимально возможной силой. Этим обеспечивается надежность крепления анкера.

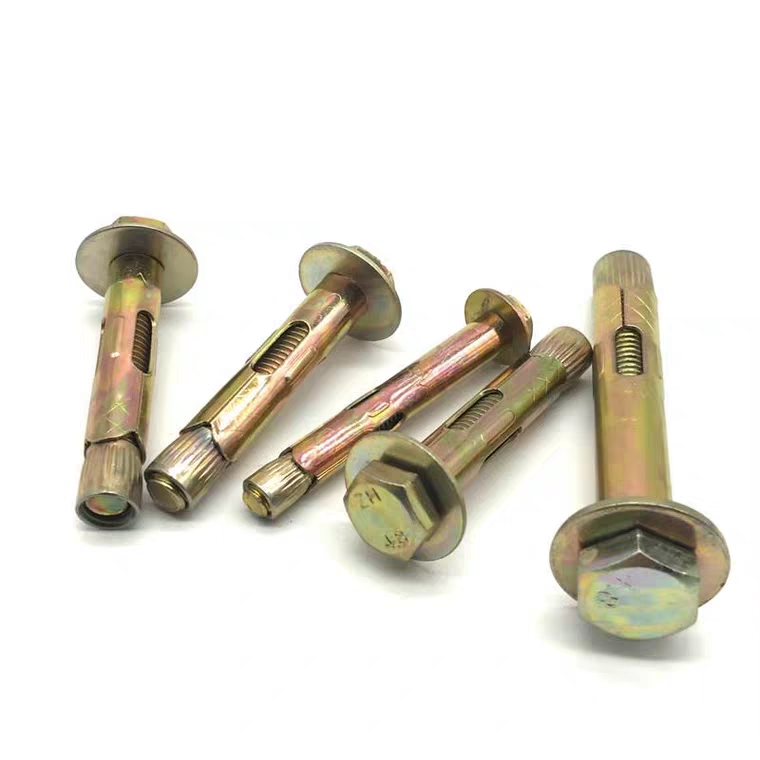

С шестигранной головкой

По сути – это классический болт, который поставляется во все магазины. Когда его вкручивают в распорную муфту, он разжимает ее своей конической оконечностью, тем самым обеспечивая надежность крепления конструкции.

Для закрепления самого анкера его вставляют в подготовленное отверстие и аккуратно ставятся до упора. Затем в анкер вставляется болт, после чего его закручивают с помощью гаечного ключа.

На некоторых вариациях такой конструкции вместо шестигранной головки анкерного болта можно увидеть кольцо или крюк, на который можно крепить различные вещи.

Ударные

Поставляются в большинство магазинов. Стержень имеет полую внутреннюю часть. На него нанесена резьба. Присутствует также ударный элемент, дополненный гайкой, а также шайбой. На выступающую часть анкера до упора вкручивается гайка.

Ударные анкерные болты категорически не рекомендуется применять в материалах, которые имеют пористую структуру.

Винтовые

Винтовые анкерные болты отличаются простотой использования. Посередине распорной втулки здесь присутствуют небольшие прорези. Они будут давить на стенки отверстия не так сильно, как это происходит у остальных типов анкеров. Внизу здесь есть небольшая гайка. В нее вкручивается болт анкера. Происходит сжатие конструкции по длине. Соответственно – лепестки разжимаются.

Благодаря этой особенности крепеж можно устанавливать в бетоне, имеющем пористую структуру, а также кирпиче. Можно также крепить на нее различные вещи.

Выводы

Чтобы обеспечить крепление конструкций к стенам и перекрытиям, рекомендуют использовать анкерные болты по бетону. Ими легко пользоваться. Их монтаж не отличается особенной сложностью и зависит в основном от типа крепежа. На них можно крепить многие вещи. Приобрести анкерные болты можно в нашем интернет-магазине uniform-met.ru.

Как вытащить анкерный болт из бетонной стены

Содержание:
Можно ли демонтировать анкер и в чём проблема
Способы демонтажа анкерного соединения
Способ №1
Способ №2
Способ №3
Способ №4
Способ №5
Выводы о демонтаже анкерного соединения

Как правило, анкерами крепятся предметы массивные и «надолго» – в идеале, навсегда. И это объяснимо: анкерный крепёж надёжен и способен выдержать значительные нагрузки. Но бывают случаи, когда нужно от этого крепежа избавиться. В общем, какая бы ни была причина, а проблема одна: как демонтировать анкер?

Можно ли демонтировать анкер и в чём проблема

Анкер – не просто болт, который выкручивают гаечным ключом. Конструкция данного метиза такова, что, чем сильней его тянешь, тем сильней он упирается. Не зря его синонимы – «якорь» и «мертвяк»: крепёж «растопыривается» внутри установочного отверстия подобно якорю намертво. За что и ценится! Оттого-то анкерное соединение выполнить проще, чем удалить. Поэтому совет №1: «Прежде чем браться за демонтаж анкера, подумайте, нельзя ли без этого обойтись?».

Ниже приведены несколько способов того, как вытащить анкер из бетонной стены. Бетон – как пример наиболее прочного материала.

Те же способы применимы для извлечения анкера из кирпича, дерева, камня и остальных строительных материалов.

Способы демонтажа анкерного соединения

Способ №1

Заключается в ослаблении распорной гильзы. Данный способ эффективен в случае, если отверстие создано глубже, т.е. длиннее анкера и из отверстия был удален мусор.

Резким ударом молотка забиваем шпильку глубже в отверстие (перед этим не забудьте открутить гайку). Уточнение: пытаться вытянуть анкер за шпильку бесполезно – конус при этом снова будет распирать гильзу. Поэтому тянуть нужно за выступающую часть гильзы. Если же гильза в стене полностью, придётся раздолбить вокруг неё бетон настолько, чтобы появилась возможность прочно ухватиться за гильзу плоскогубцами.

Допустим, необходимо выкрутить анкер этим способом, но не можем открутить гайку – «прикипела» и проворачивается вместе со шпилькой. Выход следующий: просверлить в шпильке продольное отверстие, нарезать в нём резьбу метчиком, вкрутить туда болт. Затем, придерживая гаечным ключом головку болта, пытаться провернуть гайку на шпильке.

Напомним, что речь о том, как вытащить анкер из бетонной стены. То есть стержень крепежа в таком случае расположен горизонтально. Однако, если анкер в полу или фундаменте, гайка его «смотрит» вверх, то лучше сперва попробовать «отмочить» гайку, например, тормозной жидкостью.

Способ №2

Если длина отверстия позволяет, забить анкер полностью в стену и финишировать штукатуркой. Или, если забить не получается, обрезать шлифмашинкой заподлицо со стеной и далее закончить работу штукатуркой.

Способ №3

Просверлить отверстие в стене параллельно анкеру. Для этого используем перфоратор и бур такого же диаметра как у крепёжной детали. Отверстие сверлится вплотную к стержню метиза на всю его длину.

Способ №4

Долотом, закреплённым в перфораторе, раздолбить стену вокруг, после чего достать анкер из стены.

Способ №5

Существуют анкеры, изготовленные не из стали, а из относительно мягкого металла (латунь). Их можно попробовать высверлить: накерниваем центр отверстия на торце шпильки – сверлом по металлу сверлим вдоль оси шпильки на всю длину метиза.

Выводы о демонтаже анкерного соединения

Демонтаж анкера – задача выполнимая. Заранее будьте готовы к штукатурным и шпатлёвочным работам – после извлечения анкера обязательно потребуется косметический ремонт.

Последние публикации в этом разделе

14.03.2022
Виды саморезов
Саморезы широко применяют при проведении монтажных и строительных работ. Без них не обойтись при сборке изделий и конструкций из дерева и металла.
23.02.2022
Клеевые анкеры для кирпича
Материалы, к которым крепят элементы конструкции или предметы, имеют разную прочность и плотность. Например, бетон более прочный, чем кирпич.
24.01.2022
Выбор сверла для установки дюбеля
При проведении монтажных работ, когда нужно установить мебель, технику, оборудование, повесить картины или другие элементы обстановки, декора, необходимы дюбели.

Понимание анкеров – Fastener Mart

Технические данные крепежа | Понимание серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, может быть, к сплошному бетону.

Доступно множество моделей: от легких до тяжелых; некоторые из них являются самосверлящими, другие требуют предварительно просверленного отверстия; в некоторых случаях вам может понадобиться винт, в других случаях вы будете использовать готовый и предварительно собранный анкер… просто чтобы упомянуть несколько отличий.

Ниже приведен список характеристик, который обобщает основные характеристики различных типов анкеров…

Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но во время установки не возникает напряжения расширения.
Некоторые анкеры можно использовать повторно — их можно снять и снова установить.
Некоторые анкеры имеют машинную резьбу, в то время как другие предназначены для использования с шурупами для дерева, шурупами для листового металла и/или шурупами. В этих случаях вам, скорее всего, потребуется поставить винт.
Некоторые анкеры предварительно собраны с винтом или имеют резьбовую шпильку.
Многие анкеры нельзя использовать для надземных применений.
После установки удаление винта приведет к ослаблению некоторых креплений.
Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
Для установки или «установки» определенных анкеров требуется специальный инструмент.
Для некоторых анкеров требуется отверстие, превышающее размер винта (например, рычажные болты).
Некоторые анкеры съемные, некоторые считаются постоянными, а третьи защищены от несанкционированного доступа.
часто классифицируются как легкие, средние и тяжелые.
Некоторые анкеры предназначены для полых стен, другие — для сплошного материала, третьи — для полых стен и сплошного материала.
Иногда при установке рекомендуется использовать перфоратор.
Некоторые анкеры приводятся в действие винтом, в то время как другие приводятся в действие силой тяжести или пружиной.
Некоторые анкеры доступны в длинной и короткой версиях и предназначены для использования в неглубоких скважинах.
нельзя использовать в отверстиях глубже, чем анкер.
Минимальная глубина анкеровки зависит от конструкции.
Иногда требуется дополнительная глубина при установке, например, для запорных болтов.
Некоторые анкеры предназначены для крепления светильника во время установки анкеров.
Для анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут на них воздействовать.
В некоторых случаях винт или гвоздь являются полным креплением.
Некоторые анкеры специально рассчитаны на вибрацию.

Анкеры делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, анкеры для полых стен, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, обратитесь к нашей удобной таблице…

Руководство по выбору анкера

Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой под ключ или резьбовым стержнем, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры предназначены только для бетона). Может потребоваться инструмент для настройки, и они не являются съемными или многоразовыми.

Анкеры с машинным винтом

**Таблица 1. Анкеры** с внутренней резьбой.
Анкер	Также известен как	Описание
Вставные анкеры	Многоцелевые вставные анкеры Red Head, многоцелевые распорные анкеры	Разработанные для анкеровки в бетоне многокомпонентные забивные анкеры Red Head имеют внутреннюю резьбу с машинным винтом и распорную конусную вставку. Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с губками устанавливаются заподлицо с поверхностью материала; если требуется настройка ниже поверхности, выберите анкер без выступа. Используйте с винтами с головкой под ключ, резьбовым стержнем и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для потолочной анкеровки.
Крепежный винт Анкеры	Забивные анкеры	состоят из предварительно собранного внутри машинного винта расширительного конуса с резьбой и уплотнительной втулки из свинцового сплава. Использование в бетоне, блоке, кирпиче и камне. Установочный инструмент (обязательный) вдавливает уплотнительную втулку в отверстие, поскольку расширительный конус заставляет ее расширяться и заполнять отверстие. Из-за своей короткой длины они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот анкер в подвесных приложениях.
Двойное расширение Экраны	Двойные распорные щитки с крепежным болтом, двухсторонние распорные анкеры	Используя систему двойного расширения, двойные расширительные щиты с машинным болтом хорошо подходят для сплошного бетона, блоков, кирпича и камня. Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект поставки). Не используйте в накладных приложениях.
Одиночное расширение Экраны	Крепежные болты, одинарные распорные щитки, одинарные распорные анкеры	Разработанный для бетона, блоков, кирпича и камня, одиночный расширительный щит с машинным болтом состоит из расширительного конуса с внутренней машинной резьбой и набора расширительных щитов. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с наружной резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

Химические капсулы Анкеры с красной головкой Клиновые анкеры wej-it

**Таблица 2.** Анкеры с наружной резьбой.
Анкер	Также известен как	Описание
Химические анкеры	Химический капсульный анкер, долотообразная шпилька в сборе	используются со шпильками в сборе. Внутри капсулы находится «синтетический раствор», который соединяет шпильку с резьбой машинного винта с бетоном. Химическое соединение, которое можно использовать в легких и мягких каменных основаниях, устойчиво к ослаблению от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, которые требуют установки или других форм расширения.
Анкерные шпильки B	Якорь с красной головкой	предварительно собраны и состоят из корпуса болта и торцевой заглушки. Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. Молот, приводящий в движение анкер, заставляет расширительную заглушку расширять анкер, тем самым устраняя необходимость в затяжке. Эта конструкция с нижней несущей способностью удобна при выравнивании и поддомкрачивании.
Клиновые анкеры A	Клиновые анкеры	Эти сверхпрочные клиновые анкеры с резьбой для резьбовых шпилек предназначены для бетона. Требуется предварительно просверлить отверстие, диаметр анкера. Затягивание гайки приводит к тому, что конический распорный конец расширяет анкер.
Клиновые анкеры B	Клиновые анкеры Red Head	Эти клиновые анкеры с красной головкой, предназначенные для тяжелых условий эксплуатации и предназначенные для бетонных работ, доступны с резьбой шпильки с машинным винтом диаметром от 1/4 дюйма до 1 1/4 дюйма. Диаметр анкера соответствует размеру отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в скважинах с глубиной, превышающей его длину. Разверните анкер, затянув гайку.
Клиновые анкеры C	Клиновые анкеры wej-it	представляют собой полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная функция сводит к минимуму ослабление клина, вызванное вибрацией.

Винтовые и штифтовые анкеры для бетона и кирпичной кладки представляют собой цельные анкеры, используемые в бетоне, кирпиче и блоках, как указано выше. Винты по бетону/каменной кладке требуют предварительно просверленного отверстия и являются съемными. Штифты не требуют отверстия и считаются постоянными.

**Таблица 3.** Шурупы по бетону/каменной кладке и штифтовые анкеры.
Анкер	Также известен как	Описание
Бетон/кирпичная кладка Шурупы (Tapcon)	Шурупы для каменной кладки Tapcon, шурупы по бетону	Крепится к бетону, кирпичу и блокам с помощью саморезов Tapcon. Этот анкер для кладки нарезает собственную резьбу в предварительно просверленном направляющем отверстии. Доступны модели с шестигранной шайбой и плоской головкой Phillips. Установите с помощью инструмента Condrive (продается отдельно).
Приводные штифты	Пальцы молотка	Разработанные для легких условий эксплуатации со статической нагрузкой, где сила удержания не является важным фактором, забивные штифты надежно прикрепляют приспособления к бетону и некоторым типам бетонных блоков. Они устанавливаются с помощью стандартного ручного инструмента (не используйте пороховой инструмент с этими штифтами). Стальная шайба рядом с наконечником удерживает штифт в установочном инструменте и направляет его во время операции забивания. Не используйте накладные расходы.
Приводные штифты Пороховой привод	Штифты Ramset, Ведущие штифты Ramset	Приводные штифты Ramset прочно прикрепляют приспособление к бетону или конструкционной стали. Доступны с разной длиной хвостовика, с шайбой и без нее. Шайба значительно увеличивает площадь опорной поверхности по отношению к скрепляемому материалу. Пластиковая канавка возле острия удерживает и направляет штифт во время установки.

Винтовые анкеры расширяются при установке шурупа для листового металла, шурупа по дереву или стягивающего шурупа, как отмечено и не входит в комплект поставки. Как правило, это легкие анкеры, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, растворные швы, стеновые панели, дерево, керамическая плитка и штукатурка.

Расширители лаг

**Таблица 4.** Винтовые анкеры.
Анкер	Также известен как	Описание
Винт стягивания Щиты	Расширительные щитки с длинными пазами, Расширительные щитки с короткими лагами, Анкеры с шурупами	предназначены для заделки бетонных и растворных швов блоков и кирпича. Поскольку они не имеют внутренней резьбы, используйте стягивающие винты (которые иногда называют стягивающими болтами). Используйте короткий стиль в более твердой кладке, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или слабой кладке.
Ребристый пластик Анкеры	Полисеты	Эти легкие ребристые пластиковые анкеры используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы зацепиться за стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Коническая пластмасса Анкеры	Пластиковые дюбеля	Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают вращение конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатый пластик Анкеры	Винтовые анкеры с пластиковыми заглушками, пластиковые заглушки	Предназначенные для бетона, блоков, кирпича и камня, эти легкие трубчатые пластиковые анкеры используются с шурупами для листового металла и дерева (не входят в комплект). Анкер расширяется при установке винта. Не для накладных расходов.
Анкеры типа «крокодил» (рычаг)	Нейлоновые анкеры Toggler Alligator со сплошными/полыми стенками	Анкеры Alligator марки Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кирпичную кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шуруп для лаг, дерева или листового металла (не входит в комплект) расширяет и сжимает анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые защелки	Rawl Long Poly Toggles, Rawl Medium Poly Toggles, Rawl Short Poly Toggles	Plastic Toggle представляет собой пластиковый анкер, предназначенный для обшивки панелями, стеновыми панелями и массивной кладкой, который приводится в действие винтом (винт не входит в комплект поставки). Отломайте внешние крылья при установке в твердые материалы основания.

Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть либо винтовые, либо пружинные выступы, крылья или корпус, либо пластина с гравитационным приводом, которая расширяется за стеной, чтобы зафиксировать анкер на месте. Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких следующих материалах, как указано: гипсокартон, гипсокартон, гипсовые стены, полые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелые блоки. Некоторые стили не снимаются. Из тех, что можно удалить, не все можно использовать повторно.

Болты с защелкой

**Таблица 5.** Анкеры для полых стен.
Анкер	Также известен как	Описание
Анкеры для полых стен	Анкеры для полых стен в виде сверла, анкеры Molly, Анкеры для полых стен с болтами Molly Drive Style	Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления светильников к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели. Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затягивании его винта (прилагается). Между тем, внутри стены металлические полосы расширяются, чтобы зафиксировать анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для сверления требуется предварительно просверленное отверстие. Drive Style проделывает собственное отверстие при вбивании в гипсокартон.
Самосверление Анкеры для стеновых панелей	Анкеры для стеновых панелей One Step, самосверлящие анкеры для гипсокартона E-Z Ancor	Эти одношаговые цельные самосверлящие анкеры предназначены для гипсокартона толщиной 3/8″, 1/2″ и 5/8″. Доступны в металлическом и нейлоновом вариантах. анкеры ввинчиваются в стеновую панель до тех пор, пока она не станет заподлицо. Вбейте анкер с помощью крестообразной насадки № 2. Используйте шурупы для листового металла (не входят в комплект) для крепления светильников. Самосверлящие анкеры E-Z Ancor для гипсокартона являются съемными.0085
Т-образные анкеры	Анкеры для полых стен	Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень расположен так, чтобы проходить через отверстие в полой стене. Затем вращайте анкер, пока стержень не перевернется, чтобы закрепить анкер.
Петли для ремня	Болтовые анкерные болты Toggler, анкерные болты Never Drop	Анкеры Toggle Bolt торговой марки Toggler аналогичны рычажным болтам и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелые, шлакоблоки и бетонные блоки; цемент и гипсокартон; гипсокартон; штукатурка; и обшивка панелями. При установке без шурупа стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенными ремнями, поэтому вы не потеряете крыло внутри стены при установке или удалении шурупа. Требующий размер отверстия меньше, чем у сопоставимых тумблерных болтов, они идеально подходят для больших нагрузок.
Рычажные болты	Тумблерные болты с прорезью с грибовидной головкой, Болты с прорезью с круглой головкой	используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой двухкомпонентные узлы, состоящие из крепежного винта и пружинного рычажного рычага. Для установки крылья отгибаются и вставляются в предварительно просверленное отверстие. Пружинное действие заставляет крылья открываться внутри стены, как только они выходят из входного отверстия. Удаление винта приведет к тому, что рычажок упадет внутрь стены. (Крылья с пружинными переключателями продаются отдельно.)
Перекидные крылья	Пружинные кулисы (без винтов)	Это те же пружинные рычажки, которые поставляются с тумблерными болтами с круглой и грибовидной головкой. Используйте их, если ваши безнадежно потерялись в стене или если вы хотите выбрать другой винт. Тумблерные болты представляют собой анкеры для полых стен (см. список рычажных болтов).
Анкеры типа «крокодил» (рычаг)	Нейлоновые анкеры Toggler Alligator со сплошными/полыми стенками	Нейлоновые анкеры Alligator с сплошной/полой стеной марки Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кирпичную кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шуруп для лаг, дерева или листового металла (не входит в комплект) расширяет и сжимает анкер, заставляя его прилегать к поверхности отверстия.

Втулочные анкеры используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитаны на большие нагрузки в бетоне и кирпичной кладке.

Анкеры с втулкой

**Таблица 6.** Втулочные анкеры.
Анкер	Также известен как	Описание
Втулочные анкеры	Анкеры с гайкой-желудом, анкеры с плоской головкой, анкеры с шестигранной гайкой, анкеры с круглой головкой, одношаговые анкеры, болтовые анкеры	, которые включают в себя желудевые и шестигранные гайки, плоские и круглые головки, используются в бетоне и кирпичной кладке. Необходимо предварительно просверлить отверстие, размер которого должен соответствовать диаметру анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет распорную втулку расширяться, плотно сжимая отверстие. Они предварительно собраны и рассчитаны на большую нагрузку.

Приводные анкеры защищены от несанкционированного доступа и используют штифт для расширения анкера после его установки на место. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

**Таблица 7.** Приводные анкеры.
Анкер	Также известен как	Описание
Заклепки с приводным штифтом (каменная кладка)	Заклепки для каменной кладки, Заклепки для каменной кладки	Эти устойчивые к взлому заклепки со штифтами для каменной кладки вкручиваются в каменную кладку и кирпичные блоки без специальных монтажных инструментов. Введение штифта заподлицо с головкой заклепки приводит к тому, что зубцы расширяются внутри каменной кладки, образуя прочное заклепочное соединение.
Молотковый привод Анкеры	Анкеры с забивным гвоздем, анкеры с забивным гвоздем, забивные гвозди	Эти легкие, устойчивые к взлому анкеры используются для стационарного крепления в бетоне, блоках, кирпиче и камне. Вставьте центральный штифт заподлицо, чтобы расширить корпус и зафиксировать его на месте. Не используйте анкеры Hammer Drive для подвесных работ.

При выборе анкера необходимо учитывать несколько важных фактов…

Толщина стенки должна быть в пределах допустимого диапазона для определенных стилей. Если толщина стены меньше указанного минимума, анкер будет ослаблен; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда к толщине стены необходимо прибавлять толщину крепления, если анкер монтирует приспособление напрямую.
Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к анкеровке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
Для большинства анкеров не указана минимальная температура установки. Тем не менее, базовый материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или как указано в другом месте.
Большинство анкеров можно использовать сразу после их установки. Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для узла долота).
Некоторые анкеры рассчитаны на полые и сплошные стены. Не используйте анкер для полых стен в сплошной стене или анкер для сплошных стен в полых стенах.
Во многих случаях требуемый размер отверстия будет соответствовать размеру анкера. Иногда, однако, требуется отверстие большего размера, например, в случае болтов с рычажным механизмом.

Всякий раз, когда вам нужны анкеры, обратите внимание на Fastener Mart , где представлен огромный выбор качественных анкеров.

Технические данные крепежа | Введение в серию

US:ANCHORS v1.1

Simpson 7/8″ x 24″ Анкерный болт из дерева Shearwall

Симпсон крепкий галстук

(пока отзывов нет) Написать рецензию

Simpson Strong Tie

Simpson 7/8″ x 24″ Анкерный болт из дерева Shearwall

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема обзора Обязательно

комментариев Обязательно

Артикул:: И042405
MPN:: ВСВ-АБ7/8С24ХС
Наличие:: Обычно отгружается в течение 24 часов

Текущий запас:

Часто покупают вместе:

Описание
Дополнительная информация

Описание

Анкерный болт WSW-AB представляет собой предварительно собранный анкерный болт для тяжелых условий эксплуатации, используемый для крепления деревянных стеновых панелей Strong-Wall к бетонному фундаменту. Благодаря различным вариантам длины и диаметра эти анкерные болты обеспечивают гибкость для удовлетворения конкретных требований проекта. Штампованная головка упрощает проверку и идентификацию благодаря символу «Нет равных» ^®, длине болта, диаметру болта и дополнительному обозначению «HS» для высокой прочности, если указано.

Основные характеристики

Фиксированная компрессионная гайка для повышения производительности
Штамп для облегчения идентификации и осмотра

В комплект входит

Дополнительная гайка для установки шаблона поставляется с каждым WSW-AB

Дополнительная информация

Материал:

ASTM F1554 класс 36; высокопрочный (HS) ASTM A449

Просмотреть всеЗакрыть

сопутствующие товары
Клиенты также просмотрели

Сопутствующие товары

Быстрый просмотр

Simpson 1 “x 24” Деревянный анкерный болт Shearwall

Simpson Strong-Tie

Анкерный болт WSW-AB представляет собой предварительно собранный анкерный болт для тяжелых условий эксплуатации, используемый для крепления деревянных стенок Strong-Wall к бетонному фундаменту. Эти анкерные болты с различными вариантами длины и диаметра…

Быстрый просмотр

Simpson 1 x 30 дюймов Деревянный анкерный болт Shearwall

Simpson Strong-Tie

Быстрый просмотр

Simpson 1 x 36 дюймов Деревянный анкерный болт Shearwall

Simpson Strong-Tie

Анкерный болт WSW-AB представляет собой предварительно собранный анкерный болт для тяжелых условий эксплуатации, используемый для крепления деревянных жесткостенных стенок Strong-Wall к бетонному фундаменту. Эти анкерные болты с различными вариантами длины и диаметра. ..

Быстрый просмотр

Simpson 7/8 “x 30” Анкерный болт из дерева Shearwall

Simpson Strong-Tie

Быстрый просмотр

Simpson 7/8 “x 36” Анкерный болт из дерева Shearwall

Simpson Strong-Tie

Клиенты также просмотрели

Быстрый просмотр

Болт Simpson 1 x 36 дюймов из высокопрочной стали SSWAB, крепкий к стене, гладкий

Simpson Strong-Tie

SSWAB — это усиленный предварительно собранный анкерный болт, используемый для крепления стальных жесткостенных стен к бетонному фундаменту. Эти анкерные болты с различными вариантами длины и диаметра…

Быстрый просмотр

Simpson 1 x 30 дюймов Деревянный анкерный болт Shearwall

Симпсон StrongTie

WSW-AB представляет собой предварительно собранный анкерный болт для тяжелых условий эксплуатации, используемый для крепления деревянных стеновых панелей Strong-Wall к бетонному фундаменту. Эти анкерные болты с различными вариантами длины и диаметра…

Быстрый просмотр

Шаблон анкерных болтов Simpson 24 дюйма WSW

Simpson Strong-Tie

Шаблоны анкерных болтов Strong-Wall для деревянных стеновых панелей предназначены для точного размещения предварительно собранных анкерных болтов WSW-AB. Эти шаблоны для анкерных болтов упрощают установку и значительно сокращают…

Быстрый просмотр

Анкерный болт Simpson SB — 7/8″ x 24″ — гладкий

Simpson Strong-Tie

Анкерный болт SB предлагает решение для крепления наших опор, требующих анкеров диаметром 5/8 дюйма, 7/8 дюйма и 1 дюйм. Анкерные болты SB имеют код внесен в список ICC-ES под…

Быстрый просмотр

Болт Simpson 3/4″ x 24″ SSWAB из высокопрочной стали, крепкий к стене, гладкий

Simpson Strong-Tie

Анкерный болт SSWAB представляет собой предварительно собранный анкерный болт для тяжелых условий эксплуатации, используемый для крепления стальных поперечных стенок Strong-Wall к бетонному фундаменту. Эти анкерные болты с различными вариантами длины и диаметра…

Европа

Чехия
Дания
Германия
Испания
Франция

Россия
Польша
Финляндия
Швеция
Соединенное Королевство

Дом
Боковые системы
Стены Strong-Wall® Shearwall
Высокопрочные деревянные перегородки Strong-Wall®
Анкерное крепление Strong-Wall® из высокопрочной древесины
Шаблоны анкерных болтов из высокопрочной древесины Strong-Wall®

На этой странице

Подробная информация о продукте

Шаблоны анкерных болтов из высокопрочной древесины WSWH-RT заменяют шаблоны анкерных болтов WSW. Аксессуары WSWH совместимы только с панелями WSWH; используйте аксессуары WSW с панелями WSW.

WSWH-RT — это запатентованные шаблоны для анкерных болтов, предназначенные для обеспечения точного размещения анкерных болтов в высокопрочных деревянных стенах Strong-Wall® (WSWH). Эти шаблоны анкерных болтов упрощают установку и значительно снижают вероятность образования пустот в бетоне. Шаблоны можно использовать повторно, они предназначены для работы с распространенными типами фундаментов, используемых для панелей WSWH.

Основные характеристики

Точное расположение анкерных болтов для высокопрочных деревянных стенок Strong-Wall
Стандартные шаблоны являются двусторонними и могут использоваться для внутренних и наружных работ
Различные варианты конфигурации для размещения распространенных типов бетонных фундаментов

Применение

RT — стандартная модель, используемая для наружной и внутренней (обратной) установки вверху формы
RTPF — модель опалубки панели, используемая для установки в опалубку панели, как правило, ниже вершины формы
RTBL — модель уступа кирпича, используемая для фундаментов уступа кирпича
RTEL — модель с удлинёнными опорами, используемая для установок, где WSWH находится заподлицо с внутренней поверхностью подоконника 2×6
RTELPF — модель с удлинёнными опорами, используемая для установки в опалубку, где WSWH находится заподлицо с внутренней поверхностью подоконника 2×6 при бетонировании не наливается до верха формы; обычно для установки анкеров в стволовую стенку или для расширения до фундамента

Материал

14 калибр

Отделка

Оцинкованная сталь G90

Установка

Установка шаблонов анкерных болтов Strong-Wall для высокопрочных деревянных стеновых панелей зависит от области применения

Дополнительные ссылки

Обзор прочных стеновых стенок

Страницы каталога

C-L-SW21 (Каталог прочных стеновых стенок), стр. 27

Стены Strong-Wall® Shearwall

C-L-SW21

Каталог новой высокопрочной деревянной стенки Strong-Wall® и стальной стенки Strong-Wall®.

Каталог

Информационная таблица продукта

Информация о производстве крепежа и прочее
Новые продукты
Модель №	Тип	Настенная модель	Джорджия	Покрытие/Материал	Упаковка Кол-во
Сноски Шаблоны рекомендуются и требуются в некоторых юрисдикциях. Проект фундамента от дизайнера.
WSWH-RTBL12	Кирпичный выступ	WSWh22 (ширина 12 дюймов)	0000″> 14	Цинковое покрытие, G90	1
WSWH-RTBL18	Кирпичный выступ	WSWh28 (ширина 18 дюймов)	14	Цинковое покрытие, G90	1
WSWH-RTBL24	Кирпичный выступ	WSWh34 (ширина 24 дюйма)	14	Цинковое покрытие, G90	1
WSWH-RT12	Реверсивный	WSWh22 (ширина 12 дюймов)	0000″> 14	Цинковое покрытие, G90	1
WSWH-RT18	Реверсивный	WSWh28 (ширина 18 дюймов)	14	Цинковое покрытие, G90	1
WSWH-RT24	Реверсивный	WSWh34 (ширина 24 дюйма)	14	Цинковое покрытие, G90	1
WSWH-RTEL12	Удлиненная ножка	WSWh22 (ширина 12 дюймов)	0000″> 14	Цинковое покрытие, G90	1
WSWH-RTEL18	Удлиненная ножка	WSWh28 (ширина 18 дюймов)	14	Цинковое покрытие, G90	1
WSWH-RTEL24	Удлиненная ножка	WSWh34 (ширина 24 дюйма)	14	Цинковое покрытие, G90	1
WSWH-RTELPF12	Удлиненная панель для ног, форма	WSWh22 (ширина 12 дюймов)	0000″> 14	Цинковое покрытие, G90	1
WSWH-RTELPF18	Удлиненная панель для ног, форма	WSWh28 (ширина 18 дюймов)	14	Цинковое покрытие, G90	1
WSWH-RTELPF24	Удлиненная панель для ног, форма	WSWh34 (ширина 24 дюйма)	14	Цинковое покрытие, G90	1
WSWH-RTPF12	Форма панели	WSWh22 (ширина 12 дюймов)	Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное 2019 © Все права защищены. Карта сайта
