Болт ГОСТ 7805-70: чертеж, размеры, масса



Крепежные изделия

Применяется в машиностроении и других отраслях совместно с гайками и шайбами для скрепления узлов и механизмов.

Аналог болтов по ГОСТ 7798. Основное отличие: более высокий класс точности.

Зарубежный аналог: DIN 931 или DIN 933 с полной резьбой.

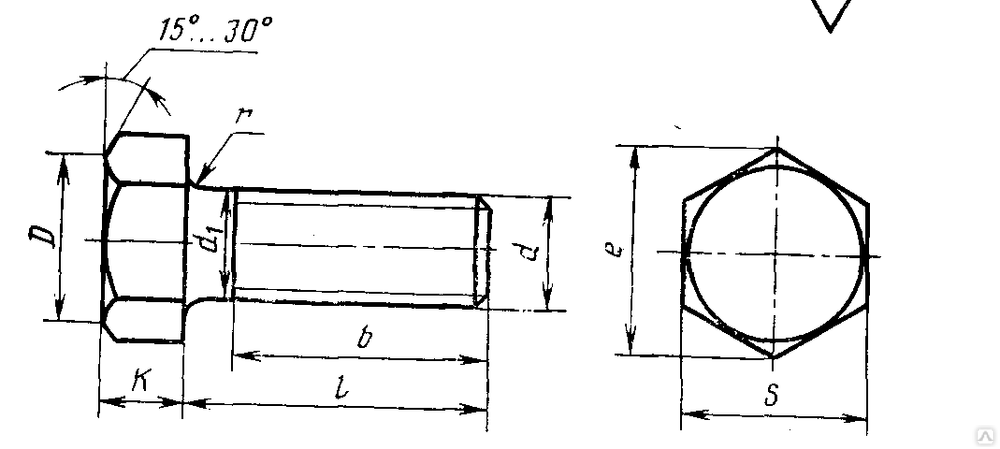

Чертеж болта:



Основные характеристики и масса 1000 штук болтов по ГОСТ 7805 приведены в таблицах:


Марка стали:10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР
Класс точности:А
Класс прочности:4,8; 5,8; 8,8; 10,9
Поле допуска резьбы:6g
Аналог:DIN933, 931, ТУ 14-4-1760-94

d56болт 8болт 10болт 12болт 16болт 2022242730
Шаг резьбы0,811,251,7522,52,53333,5
k3,545,36,47,51012,514151718,7
b16182226303846/5250/5654/6060/6666/72
S8 10131719243032364146
е, не менее8,811,114,418,921,126,833,535,74045,651,3
L16-4016-6020-7025-9025-9030-12050-15060-15060-15080-20080-200
ДлинаВес 1000 штук болтов, кг
143,3185,52410,85018,9627,89––––––
163,6005,93011,57020,1029,48––––––
204,3716,74213,020
22,37		32,7668,49–––––
255,1427,87114,84025,2236,8675,87133,3––––
305,9138,98117,12028,5240,9683,24144,8193,0–––
356,68510,09019,09031,2845,3490,62156,3207,0246,9340,6–
407,45611,20021,07034,3649,7897,99167,8221,0263,5361,8474,8
458,22712,31023,04037,4554,22105,70179,4235,0280,1373,0500,9
508,76913,42025,02040,5358,67113,60190,9249,0296,7404,1526,9
558,99914,53026,99043,6263,11121,50203,7263,1313,3425,3553,0
6010,54015,64028,97046,7067,55129,40216,0278,9329,9446,5579,0
6511,31016,76030,94049,7971,99137,30228,4293,8348,8467,7605,1
7012,08017,87032,91052,8776,44145,20240,7308,8366,5491,1631,1
7512,85018,98034,89055,9680,88153,10253,0323,7384,3513,6659,7
8013,63020,09036,86059,0485,33161,00265,0338,6402,1536,1687,5
90–22,31040,810165,2194,20176,80290,1368,5437,6581,0743,0
100––44,76071,38103,10192,60314,7398,3473,2626,0798,5
110–––77,55112,00208,40339,4428,2508,7671,0854,1
120–––83,72120,90224,20364,1458,1 544,2716,0909,6
130–––89,89129,70240,00388,8487,9579,8761,0965,2
140–––96,06138,60255,80413,5517,8615,3806,01021,0
150–––102,18147,50271,60438,1547,6650,8850,11076,0
160–––108,38156,40287,40462,8577,5686,4895,91132,0
170–––114,58165,30303,20487,5607,4721,9940,91188,0
180–––120,68174,20319,00512,2637,2757,5985,91243,0
190–––126,88183,10333,80536,9667,1793,01031,01299,0
200–––133,08191,90350,60561,5697,0828,61076,01354,0

Примеры условного обозначения:

  • Болт М24-6gх120. 58 (S36) ГОСТ 7805-70: болт исполнения 1 с диаметром резьбы 24 мм, с размером “под ключ” S = 36 мм, длиной 120 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия.
  • Болт М30-6gх150.109.016 (S46) ГОСТ 7805-70: болт М30 первого типа исполнения с диаметром резьбы 30 мм, с размером “под ключ” S = 46 мм, длиной 150 мм, с крупным шагом резьбы с полем допуска 6g, высокопрочный класса прочности 10,9, оцинкованный 16 мкм.

Оформить заказ на крепежные изделия вы можете у наших специалистов.

Болт ГОСТ 7786-81 лемешный с потайной головкой< Предыдущая   Следующая >Шплинты ГОСТ 397-79. Купить оптом от 100 кг




Сетка


Проволока


Трос


Электроды


Крепеж


Прокат

м6, м8, м10, м12, м14, м16, м20, м24

Машиностроительный крепеж

Болт ГОСТ 7798-70: болт с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм.

Болт м6, м8, м10, м12, м14, м16, м20, м24, м30, м36, м42, м48.

болт гост 7798

Импортные аналоги — DIN 933 и DIN 931.

Чертеж болтов по ГОСТ 7798:

Применяемые марки стали и основные размеры болта ГОСТ 7798 указаны в таблицах:

Марка стали:

10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР
Класс точности:В
Класс прочности:4,8; 5,8; 8,8; 10,9
Поле допуска резьбы:6g
Аналог:DIN933, 931, ТУ 14-4-1760-94
Номинальный диаметр резьбы dболт м6болт М8болт М10болт М12(14)болт М16(18)болт М20(22)болт м24(27) болт м30болт м36болт м42болт м48
Шаг резьбыкрупный11,251,51,7522,533,544,55
мелкий—11,251,523
Диаметр стержня d16810121416182022242730364248
Размер «под ключ» S101316182124273034364146556575
Высота головки k4,0
5,3		6,47,58,810,012,012,514,015,017,018,722,526,030,0
Диаметр описанной окружности е, не менее10,914,217,619,922,826,229,633,037,339,645,250,960,871,382,6
dw, не менее8,711,514,516,519,222,024,827,731,433,238,042,751,159,969,4
hwне менее0,150,200,25
не более0,60,8
Диаметр отверстия в стержне d31,62,02,53,24,05,06,38,0
Диаметр отверстия в головке d4Н152,02,53,24,05,0
Расстояние от опорной поверхности до оси отверстия в головке l2js152,02,83,54,04,55,06,06,57,07,58,59,511,513,015,0

Примечание: размеры болтов, заключенные в скобки, применять не рекомендуется.

Тип исполнения оговаривается при размещении заказа в производстве.

Теоретический вес болтов ГОСТ 7798-70:

Длина болта, ммТеоретический вес 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм
болт м6болт М8болт М10болт М12болт м14болт М16болт м18болт М20болт м22болт м24болт м27болт м30болт м36болт м42болт м48
84,3068,668—————————————
104,7129,39416,68————————————
125,11810,12017,82————————————
145,52410,85018,9627,89———————————
165,93011,57020,1029,4843,98——————————
186,33612,30021,2331,1246,2165,54—————————
206,74213,02022,3732,7648,4568,4995,81————————
227,20413,52023,5134,4050,6971,4499,52————————
257,87114,84025,2236,8654,0575,87105,10133,3———————
288,53716,33026,9239,3257,4080,29110,60140,2———————
308,98117,12028,5240,9659,6483,24114,30144,8193,0——————
329,42617,91029,4342,5961,8786,19118,00149,4198,6237,0—————
3510,09019,09031,2845,3465,2490,62123,60156,3207,0246,9340,6————
3810,76020,28033,1848,0068,5995,04129,20163,2215,4256,9353,3————
4011,20021,07034,3649,7871,2597,99132,90167,8221,0263,5361,8474,8———
4512,31023,04037,4554,2277,30105,70142,10179,4235,0280,1373,0500,9———
5013,42025,02040,5358,6783,35113,60152,40190,9249,0296,7404,1526,9834,5——
5514,53026,99043,6263,1189,39121,50162,40203,7263,1313,3425,3553,0872,11304—
6015,64028,97046,7067,5595,44129,40172,40216,0278,9329,9446,5579,0909,81356—
6516,76030,94049,7971,99101,50137,30182,40228,4293,8348,8467,7605,1947,414072009
7017,87032,91052,8776,44107,50145,20192,40240,7308,8366,5491,1631,1985,014582076
7518,98034,89055,9680,88113,60153,10202,40253,0323,7384,3513,6659,71023,015092143
8020,09036,86059,0485,33119,60161,00212,40265,0338,6402,1536,1687,51061,015612211
8521,20038,84062,1389,77125,70168,90222,40277,7353,6419,8558,6715,21098,016122278
9022,31040,81065,2194,20131,70176,80232,40290,1368,5437,6581,0743,01141,016632345
95—42,79068,3098,64137,80184,70242,40302,4383,4455,4603,5770,81181,017152412
100—44,76071,38103,10143,80192,60252,40314,7398,3473,2626,0798,51221,017662479
105——74,47107,50149,90200,50262,40327,1413,3490,9648,5826,31261,018262546
110——77,55112,00155,90208,40272,30339,4428,2508,7671,0854,11301,018802614
115——80,63116,40162,00216,30282,30351,8443,1526,5693,5881,81341,019342690
120——83,72120,90168,00224,20292,30364,1458,1544,2716,0909,61381,019892760
125——86,80125,30174,00232,10302,30376,4473,0562,0738,5937,41421,020432831
130——89,89129,70180,10240,00312,30388,8487,9579,8761,0965,21461,020982903
140——96,06138,60192,20255,80332,30413,5517,8615,3806,01021,01541,022073045
150——102,18147,50204,30271,60352,30438,1547,6650,8850,11076,01621,023153187
160——108,38156,40216,40287,40372,30462,8577,5686,4895,91132,01701,024243329
170——114,58165,30228,50303,20392,30487,5607,4721,9940,91188,01780,025333471
180——120,68174,20240,60319,00412,30512,2637,2757,5985,91243,01860,026423614
190——126,88183,10252,70333,80432,30536,9667,1793,01031,01299,01940,027513756
200——133,08191,90264,70350,60452,20561,5697,0828,61076,01354,02020,028603898
220———209,70228,90382,20492,20610,9756,7899,61166,01465,02180,030774182
240———227,50313,10413,80532,20660,3816,4970,81256,01576,02340,032954466
260———245,20337,60445,40572,20709,6876,11042,01346,01687,02500,035134751
280————361,50476,90612,20759,0935,91113,01436,01798,02660,037305035
300————385,70508,50652,20808,3995,61184,01526,01910,02820,039485319

Производятся методом холодной высадки на специальных автоматах с последующей накаткой резьбы.

Пример условного обозначения:

  • Болт М16-6gх80.88.016 (S24) ГОСТ 7798-70 — болт ГОСТ 7798 с номинальным диаметром резьбы М16 мм, с крупным шагом резьбы с полем допуска 6g, длина болта 80 мм, высокопрочный класса прочности 8.8, оцинкованный с толщиной цинкового покрытия 6 мкм, размер под ключ на 24 мм.

Форма выпуска: деревянные ящики по 50 кг., картонные коробки по 25 кг.

Поставка болтов м6, м8, м10, м12, м14, м16, м20, м24 и других размеров от 100 кг.
