Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

  • сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
  • усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
  • склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.


Анкерный болт для бетона

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т. д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

  • буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
  • цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
  • число 35 указывает на максимальную толщину присоединяемого материала;
  • цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Забивной – для фиксации коммуникаций

Монтаж таких изделий выполняется забивным методом. Это обыкновенные дюбеля, только изготовлены они не из пластмассы, а высокоуглеродистой стали. По внешнему виду, это металлическая бесшовная втулка с конической внутренней поверхностью и продольными разрезами.

Забивается анкер в заранее подготовленное отверстие молотком, в процессе монтажа лепестки образуют опорные плечи, обладающие высокой несущей способностью. После этого в анкер вкручивается болт подходящего диаметра, который проходит насквозь.

Применяются такие анкера для установки опалубки, кабель-каналов и инженерных коммуникаций, решёток, сплинкерных и вентиляционных систем, при монтаже трубопроводов.

ПреимуществаНедостатки
  1. Быстрый и практичный монтаж.
  2. Небольшая посадочная глубина.
  3. Отсутствие выступающих элементов после установки.
  4. Сравнительно низкая стоимость.
  5. Надёжная фиксация и устойчивость к вибронагрузкам.
  1. Монтаж возможен только в прочных, монолитных основаниях: пористые материалы будут крошиться при ударах.
  2. Требования к точности подготовленных отверстий.

Изделия этой группы условно разделяются на 2 категории: обычные и специальные. Ко второй группе относится продукция серии «Цикон», которая отличается высокой стоимостью и требует специального инструмента для монтажа.

ПроизводительТипВыпускаемые диаметры резьб, ммПримеры и расшифровки обозначений (размеры в мм)Особенности
Fischer

(Германия)

EA6, 8, 10, 12, 16, 20 EA M 8

8 – М 8 внутренний диаметр резьбы

EA S M 10

 Fischer Einschlanganker

Сталь 1.4401/1/4571, оцин- кованная желтопассивиро- ванная или нержавеющая А4

EAS6, 8, 10Облегченный вариант анкера EA из листовой стали, с буртиком
Hilti HKD-S6, 8, 10, 12, 16, 20 HKD-S M12/50

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

 Flush Anchor

Сталь класса прочности 5.8.

HDIDrop-in Anchor
MungoESA6, 8, 10, 12, 16, 20 ESA M 8

8

– М 8 диаметр резьбы;

 Einschlanganker

Сталь оцинкованная желтопассивированная или нержавеющая А4

Sormat

(Финляндия)

 LA,

LAH

6, 8, 10, 12, 16, 20 LA 12

12 – М 12 внутренний диаметр резьбы.

 Ly ö ntiankkuri

LA – из конструкционной стали электрооцинкованный

LAH – из нержавеющей кислотостойкой стали A4.

Tox

(Германия)

TE6, 8, 10, 12, 16, 20 TE M16x65

16 – М 16 внутренний диаметр резьбы.

 Einschlaganker

Сталь оцинкованная, желтопассивированная.

NOBEX

(Италия)

 DROP6, 8, 10, 12, 16 DROP 12×50 [INOX]

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Koelner

(Польша)

 ST6, 8, 10, 12, 16, 20 ST-08

08 – М 8 внутренний диаметр резьбы.

 Drop in anhor

Сталь оцинкованная, желтопассивированная.

Wkret-met

(Польша)

 TSW6, 8, 10, 12, 16 TSW 10

10 – М 10 внутренний диаметр резьбы.

Сталь оцинкованная, желтопассивированная.
Technox

(Польша)

TSR5, 6, 8, 10, 12, 16 TSR 8×30 Tuleja stalowa.

Сталь оцинкованная

Anchor Fasteners

(Тайвань)

DRM6, 8, 10, 12, 16, 20DRM-12 Drop in anhor

Сталь оцинкованная, желтопассивированная.

INKA

(Турция)

IDCA6, 8, 10, 12, 16IDCA08Çakmali Dübel

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.


Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

  • повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
  • расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
  • применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
  • простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
  • возможность применения анкеров для укрепления имеющейся конструкции;
  • стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

  • повышенная стоимость изделий по сравнению с другими видами метизов;
  • необходимость предварительного выполнения отверстия в твердой основе;
  • подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.


Анкерный болт имеет стойкость к воздействию усилий

Виды и способы крепления

Механические анкерные болты могут быть различных видов и способов крепления. Они имеют классификацию:

  1. По способу монтажа. Выполняется путем вкручивания, забивания, склеивания или сквозного крепления.
  2. По назначению. Используются для потолочного, фундаментного, рамного крепления. Бывают универсальные анкеры.
  3. По составу материала, предназначающегося для крепежа – пористый с пустотами, целиковый и плотный.
  4. По форме болтов – простые и прямые или изогнутые.
  5. По составу конструкции крепежа – целые или сборные.
  6. По поверхности анкера – гладкая или с резьбой.

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

  • изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
  • химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

  • варианту конструктивного исполнения;
  • сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Анкер шпилька

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.


Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

  • клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
  • втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
  • цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
  • забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.


Забивной анкерный болт для бетона

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.


Цанговый болт используют при креплении лестничных маршей

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.

Вернуться к оглавлению

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

  • стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
  • крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

  • максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
  • предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.


Анкерный болт клиновой с гайкой 12х100 мм

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

  • конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
  • коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
  • алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

  • Выполнить на поверхности разметку и обозначить точки установки фиксатора.
  • Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
  • Подготовленное отверстие тщательно очистить от пыли или продуть.
  • Установить анкерный болт с фиксируемым элементом в сформированную полость.
  • Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Нагрузки на анкера в бетоне: клиновые, забивные, втулочные

Для металлических анкеров нет единой стандартизации, поэтому изделия близкие по конструкции, но изготовленные разными производителями могут отличаться размерами, детальным исполнением, материалом, видом покрытия и допустимыми нагрузками. Их несущая способность определяются конструктивными особенностями и классом прочности материалов, из которых они изготовлены.

При выборе анкерного крепежа следует руководствоваться степенью ответственности крепления и данными из технической документации производителя о нагрузке на вырывание и срез для конкретного типоразмера анкера. А при монтаже необходимо придерживаться рекомендуемых параметров установки, таких как:

  • диаметр отверстия в основном и прикрепляемом материале;
  • глубина отверстия и глубина анкеровки;
  • минимальная толщина базового основания;
  • толщина закрепляемого элемента;
  • затягивающий момент;
  • минимальные межосевые и краевые расстояния.

Клиновые анкера

Данный вид именуется также анкерный болт или анкер-шпилька. Он получил наибольшее распространение благодаря легкости монтажа и высокой несущей способности. Устанавливается в растянутую и сжатую зоны бетона, естественный камень.

Выдерживает высокие нагрузки при соблюдении ряда условий:

  • достаточное усилие затягивания гайки для создания фрикционного зажима втулки со стенками отверстия;
  • точное соответствие диаметра отверстия диаметру анкера;
  • достаточная прочность бетона и отсутствие раковин;
  • выполнение требований по расстояниям от края и между точками крепления.

Элементы клинового анкера

Фирма Sormat (Финляндия) разработала высокоэффективные клиновые анкера для бетона с регулируемым моментом затяжки для сквозного монтажа тяжелых и среднетяжелых конструкций. Они изготовлены из высококачественной стали холодной штамповки. Потребителю предложен широкий выбор размеров и уровней защиты от коррозии:

  • S-KA – электрооцинкованный;
  • S-KAK – горячеоцинкованный;
  • S-KAH – из нержавеющей кислотостойкой стали А4;
  • S-KAD – с покрытием «Дельта».

Таблица 1. Размеры, параметры установки и нагрузки анкеров S-KA и S-KAK
Маркировка Диаметр анкера и бура, мм Длина анкера, мм Толщина монтируемой детали, мм Глубина отверстия, мм Мин. глубина анкеровки, мм Момент затяжки, Нм Нагрузки (сжатая зона бетона С20/25)
Вырыв, кН Срез, кН
6х40 6 40 2 35 25 4 1,0 2,0
6/15х65 6 65 15 45 35 7 1,7 2,5
6/50х100 6 100 50
45 		35 7 1,7 2,5
8х50 8 52 2 45 30 15 3,3 3,4
8/10х72 8 72 10 60 45 15 3,6 5,7
8/30х92 8 92 30 60 45 15 3,6 5,7
8/50х112 8 112 50 60 45 15 3,6 5,7
8/85х147 8 147 85 60 45 15 3,6 5,7
10х60 10 62 3 50 30 30 3,5 3,8
10/10х92 10 92 10 75 60 35 6,3 10,3
10/20х102 10 102 20 75 60 35 6,3 10,3
10/30х112 10 112 30 75 60 35 6,3 10,3
10/50х132 10 132 50 75 60 35 6,3 10,3
10/80х162 10 162 80 75 60 35 6,3 10,3
12х85 12 85 3 75 55 50 6,5 9,6
12/5х103 12 103 5 90 70 50 7,9 13,1
12/20х118 12 118 20 90 70 50 7,9 13,1
12/30х128 12 128 30 90 70 50 7,9 13,1
12/50х148 12 148 50 90 70 50 7,9 13,1
12/65х163 12 163 65 90 70 50 7,9 13,1
12/80х178 12 178 80 90 70 50 7,9 13,1
12/155х253 12 253 155 90 70 50 6,4 6,4
16х90 16 90 3 80 60 100 9,9 21,8
16/5х123 16 123 5 110 85 120 16,7 25,1
16/20х138
16 		138 20 110 85 120 16,7 25,1
16/50/168 16 168 50 110 85 120 16,7 25,1
16/60х178 16 178 60 110 85 120 16,7 25,1
16/95х213 16 213 95 110 85 120 10,0 10,0
20/20х170 20 170 20 135 110 240 19,8 27,7
20/70х220 20 220 70 135 110 240 19,8 27,7
20/130х280 20 280 130 135 110 240 19,8 27,7

Компания Mungo (Швейцария) предложила свою версию клиновых анкеров, допущенных к использованию в бетоне без трещин прочностью не менее 25 Н/мм2 (С 20/25). На шпильку нанесена метка глубины анкеровки для корректной установки. Крепеж представлен в четырех вариантах исполнения:

Клиновой анкер Mungo m2

  • m2 – с покрытием GreenTec и плоской шайбой DIN 125A;
  • m2f – горячеоцинкованный, толщина покрытия 40 мкм;
  • m2-C – с цинковым покрытием 5 мкм и широкой шайбой DIN 9021;
  • m2r – из нержавеющей стали А4 / 316.
код Резьба Нагрузки в бетоне С20/25 Изгибающий момент, Нм Расстояние между креплениями, мм Расстояние от края, мм Мин. толщина базового материала, мм Момент затяжки, Нм
вырыв, кН срез, кН
m2, m2f М6 3,6 2,1 5,8 120 60 100 5
М8 5,7 3,9 14,3 150 75 100 15
М10 7,6 6,2 28,5 174 87 120 30
М12 8,3 8,4 46,8 204 102 140 50
М16 9,9 15,7 118,6 240 120 160 100
М20 16,5 24,5 231,5 300 150 200 200
m2-C М8 5,7 3,9 14,3 150 75 100 15
М10 7,6 6,2 28,5 174 87 120 30
М12 8,3 8,4 46,8 204 102 140 50
М16 9,9 15,7 118,6 240 120 160 100
m2r М6 3,6 3,9 6,4 120 60 100 6,5
М8 5,7 7,1 16,1 150 75 100 25
М10 7,6 11,2 32,2 174 87 120 35
М12 11,9 16,3 56,4 204 102 140 125
М16 14,3 30,3 142,8 240 120 160 140

Таблица 2. Размеры, параметры установки и нагрузки анкеров m2, m2f, m2-C, m2r.

Примечание: в таблице приведены рекомендуемые нагрузки с учетом коэффициента безопасности сопротивлений, также как и коэффициента безопасности действующей нагрузки yF = 1.4. Напомним, что 1кН = 101,9 кг.

Технические данные действительны для одиночного крепления, установленного в бетон С20/25 (минимальная прочность на сжатие 25 N/mm2 ), без учета влияния краевых (C) и межосевых (S) расстояний.

При уменьшении параметров S, C или толщины бетонной основы необходимо для уточнения нагрузки на вырыв и срез учитывать понижающие коэффициенты.

Распорные анкера (втулочные)

Наиболее универсальная анкерная система с распорной гильзой. В отличие от выше рассмотренных клиновых, имеет длинную зону распора, в результате чего давление на стенки отверстия распределяется равномерно, что дает возможность использовать крепеж не только в бетоне, но и кирпиче, а также в материалах низкого качества. Анкер-гильза не слишком требователен к точности монтажных отверстий, но уступает клиновому в несущей способности.

Распорные анкера (втулочные) – конструкция

Среди существующего ассортимента анкер-гильз хорошо зарекомендовали себя втулочные анкера FSA Fischer (Германия) класса прочность 6.8 с цинковым покрытием или оцинкованные и желтопассивированные. Комплектуются болтом (FSA-S) или шпилькой с гайкой (FSA-B). В маркировку изделия входят две цифры, например 8/15, где 8 – внешний диаметр гильзы, а 15 – максимальная полезная длина (толщина закрепляемого элемента). Остальные параметры, как и рабочие нагрузки указаны в технических каталогах производителя.

Таблица 3. Предельные и рекомендованные нагрузки на единичный анкер FSA в сжатой зоне бетона.
  Тип и размер анкера FSA8 FSA10 FSA12
 Предельная нагрузка. кН В15 8,1 10,2 14,1
В25 10,5 13,1 18,3
 Допустимая нагрузка, кН В15 1,5 2,5 4
В25 2 3 5
 Рекомендуемый изгибающий момент, Нм 5,2 12,9 25,7
 Осевое расстояние, мм  70 80 100
 Краевое расстояние, мм 50 60 60
 Мин. толщина строительного элемента, мм 70 80 100
 Крутящий момент при установке, Нм 10 25 40

Анкер LTP (двухраспорный)

На российском рынке анкерной техники большой популярностью пользуются втулочные анкера с гайкой типа LSI (однораспорный) и LTP (двухраспорный). Они комплектуются стержнем класса прочности 5.8 и имеют покрытие желтый цинк толщиной 12 мкм. Рекомендованы для установки в бетон марки не ниже М200 (С12/15) и натуральный камень. Применяются для крепления стальных конструкций средней тяжести, рам, консолей, балюстрад. Анкерный болт LTP с двумя распорными втулками используется в ответственных креплениях, так как обладает повышенным сопротивлением к вырыванию и изгибу.

Таблица 4. Нагрузочные характеристики анкеров LSI.
 Код и размер LSI-8 LSI-10 LSI-12 LSI-16 LSI-20
 Расчетная нагрузка на вырыв, кН 2,20 3,40 5,62 7,58 9,98
 Расчетный изгибающий момент, Нм 2,72 4,22 6,79 9,29 12,44

Таблица 5. Нагрузочные характеристики анкеров LTP.
 Код и размер LTP-10 LTP-12 LTP-14 LTP-16 LTP-20 LTP-25 LTP-30
 Расчетная нагрузка на вырыв, кН 3,73 7,19 9,29 12,12 19,30 22,10 25,02
 Расчетный изгибающий момент, Нм 3,0 7,6 15,0 26,0 69,0 130,0 224,0

Забивные анкера и цанги латунные

Это два внешне похожих металлических анкера с внутренней резьбой, фиксация которых в строительном основании осуществляется в результате ударного воздействия. Оба вида требуют высокой прочности базового материала и точности отверстий по диаметру. Чаще всего используются для потолочных креплений при прокладке трубопроводов, систем вентиляции, кабельных каналов.

Латунная цанга имеет сходящее на конус отверстие и разрезы, образующие распорные элементы, которые расходятся в стороны при завинчивании крепежного болта.

Стальной забивной анкер отличается наличием внутри конического клина. При монтаже по клину наносят удары при помощи специального инструмента, в результате чего он продвигается в конец гильзы и распирает ее разрезанную часть. Только после этого в него можно вкручивать болт.

За счет особенностей конструкции и материала забивной анкер из стали выдерживает более высокие нагрузки, чем латунный цанговый. Для сравнения приведем значения несущих характеристик анкеров и цанг Sormat:

  • LA+ – оцинкованный (конструкционная сталь)
  • LAH – нержавеющий (кислотоустойчивая сталь А4)
  • MSA – латунный

Таблица 6. Технические параметры и нагрузки анкеров La+, LAH, MSA Sormat.
Маркировка Диаметр резьбы Длина гильзы, мм Диаметр сверла, мм Мин. глубина сверления, мм Допустимые нагрузки в бетоне С20/25
Вырывание, кН Срез, кН
LA+/LAH 6 M6 25 8 25 1,9 / 2,1 1,7 / 1,5
LA+/LAH 8 M8 30 10 30 3,6 / 2,7 3,1 / 2,8
LA+/LAH 10 M10 40 12 40 4,8 / 3,0 4,5 / 4,4
LA+/LAH 12 M12 50 15 50 6,3 / 5,9 7,3 / 6,3
LA+/LAH 16 M16 60 20 60 10,5 / 8,2 12,2 / 11,8
LA+/LAH 20 M20 80 25 80 11,9 / 11,9 21,0 / 18,4
MSA4 M4 16 5 16 0,6 0,6
MSA5 M5 20 6 20 0,7 0,7
MSA6 M6 24 8 24 1,0 1,0
MSA8 M8 30 10 30 1,5 1,5
MSA10 M10 34 12 34 2,1 2,1
MSA12 M12 40 16 40 3,2 3,2
MSA16 M16 44 20 44 4,1 4,1

Примечание: в таблице даны значения рекомендованной рабочей нагрузки на крепеж, которая составляет 25% от максимальной (на разрушение). При установке в бетон с трещинами рабочую нагрузку следует умножить на коэффициент 0,6. Длина крепежного болта, винта, шпильки должна быть подобрана в соответствии с длиной гильзы и толщиной прикрепляемого изделия.

Все рассмотренные виды анкеров удерживаются силами трения в плотных материалах. Наиболее подходящим основанием для них является бетон марки С20/25, но не исключается их использование в бетоне более низких марок, природном камне, полнотелом кирпиче.

Производители, как правило, дают ограничение на использование в кирпичной кладке всех анкерных болтов, диаметр которых больше 8 мм, так как увеличение диаметра крепежа в данном случае не приведет к увеличению нагрузочной способности, а лишь расколет кирпич.

Анкерные болты – это анкеры с контролируемой степенью расклинивания. Это значит, что при их монтаже нельзя допускать «перетягивание» гайки. Рекомендуемый момент затяжки также указывается в каталогах производителей.

Нагрузка на металлический анкер является основным определяющим фактором при его выборе. Если в каталоге производителя указана предельная (разрушающая) нагрузка, то расчет допустимой выполняется делением разрушающей на коэффициент безопасности, который должен быть >3.

Точно следуя инструкции производителя по установке, вы получите надежное анкерное крепление. Не забывайте очистить и продуть отверстие, так как продукты бурения снижают несущую способность анкеров и могут помешать установить их на необходимую глубину.

Все о крепеже Обновлено: 03.02.2021 17:53:13

Болти фундаментні М36 за ГОСТ 24379.1-80 від підприємства “ОГУН ГРУП”

Дізнатися актуальну ціну у VIBER

Фундаментний Болт М42 гост 24379.1-80



Анкер (фундаментний болт) М42 ГОСТ 24379.1-80 – це кріпильний комплект, що складається з металевої шпильки, 2-х шестигранних гайок і плоскої шайби, а так само, в залежності від виробничого типу і виконання болтів, з анкерним плити (арматури) або разжимной цанги. Болти Тип 2 Тип 3 Тип 4 – мають на обох кінцях шпильки нарізають різьбу. Виготовляють її з високоміцних марок сталей: 20, 35, 40Х і 09Г2С.

За формою шпильок, розрізняють 6 типів анкерних болтів:

         Тип 1 – фундаментні болти з зігнутим кінцем.

         Тип 2 – болти з анкерним плитою.

         Тип 3 – анкера складові.

         Тип 4 – фундаментні знімні болти.

         Тип 5 – анкерний болт прямої форми.

         Тип 6 – болти з конічним кінцем (рознімної цангою).

Виробництво анкерних болтів М42 ГОСТ 24379.1-80, крім типу 5, може здійснюватися в декількох виконаннях.



Нижче наведені технічні характеристики деяких типів анкерних (фундаментних) болтів М36 ГОСТ 24379.1-80

_____________________________________________________________________________________________________________________________________________________________________________________





_____________________________________________________________________________________________________________________________________________________________________________________



Технічні характеристики фундаментних болтів



ХарактеристикиЗначення в мм
Тип виконання 1 1Тип 1 виконання 2Тип 2Тип 5
Шпилька фундаментного болта
Крок різьби4,5
Номінальний діаметр різьби М42
Довжина різьби140
Довжина загнутого кінця 125170––
Довжина вигину–350––
Гайка ГОСТ 5915-70
Крок різьби4,5
Розмір під ключ65
Діаметр описаного кола 71,3
Висота34
Шайби
Номінальний діаметр різьби42
Внутрішній діаметр44
Зовнішній діаметр95
Товщина14
Плита анкерна виконання 1 і 2
Внутрішній діаметр––50–
Ширина––170–
Товщина––25–



Приклад установки фундаментного болта

__________________________________________________________________________________________________________________________________________________________________________________

                                                         Тіп 1. 2 Тип 1.1 Тип 5



                                                             Тип 2.2 Тип 2.1 Тип 2.3

__________________________________________________________________________________________________________________________________________________________________________________



Таблиця мас і довжин фундаментних болтів М42



Болт Тип 1Болт Тип 2Болт Тип 5
Довжина, ммТеоретична маса, кг.Довжина, ммТеоретична маса, кг.Довжина, ммТеоретична маса, кг.
80011,8135012,213505,66
90012,8940012,754006,21
100013,9845013,294506,75
112015,2950013,845007,30
125016,7160014,926008,38
1320174771016,127109,54
1400<

Анкер забивной: устройство, виды, монтаж

  1. Устройство и сферы применения
  2. Основные разновидности
  3. Забивные анкеры с насечками и без
  4. Особенности монтажа

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

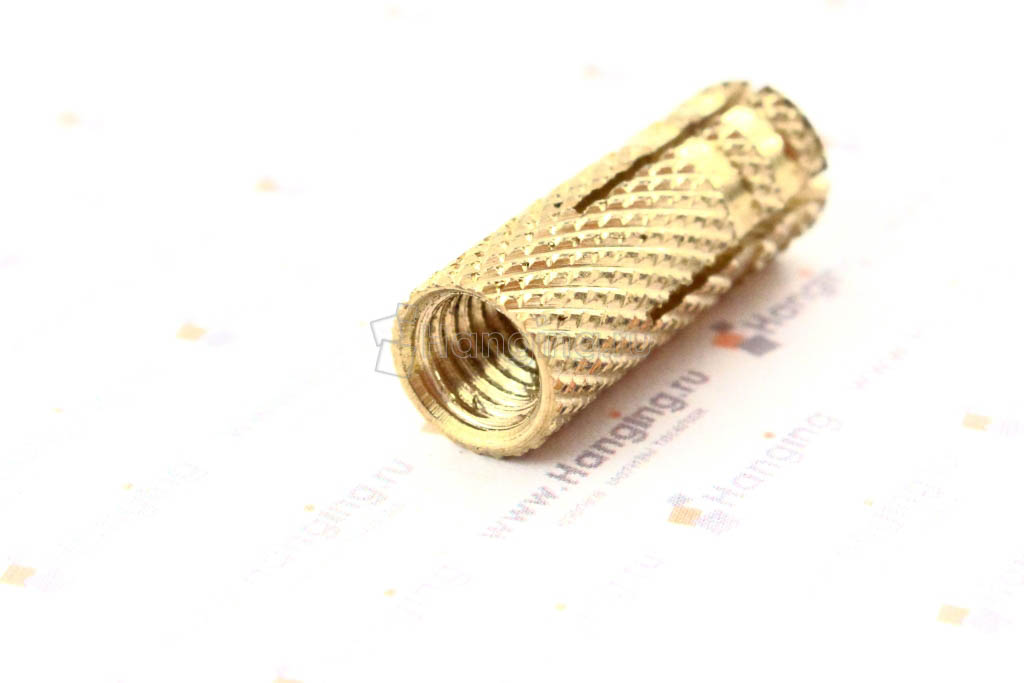

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

  • металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
  • втулка, которая располагается на распорном элементе;
  • непосредственно сам распорный элемент.

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др. ).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

  • по материалу изготовления: стальной и латунный;
  • по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

Забивные анкеры с насечками и без

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

  • простоту использования;
  • отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
  • доступную стоимость;
  • высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Каталог Анкеры

Заглушка под рамник белая

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
заглушка под рамник белая

1000

Рамный дюбель

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Рамный дюбель металлическийМ10х112мм46,59100
М10х132мм54,4100
М10х152мм62,72100
М10х182мм71,16100
М10х202мм80,3650
М10х52мм100
М10х72мм33,5100
М10х92мм40,68100
M8х72100
M8х92100
M8х112100
M8х132100
M8х152100
M8х172100

Потолочный анкер

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Потолочный анкерМ6х60
100

Клиновой анкер

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Клиновой анкерМ10х120
50
М10х130
50
М10х6546100
М10х80
100
М10х9560,1650
М12х10093,8550
М12х120107,850
М12х135
40
М12х140
40
М12х150128,9540
М16х10520225
М16х140224,525
М16х18028520
М16х20032020
М16х220340,2510
М20х12533610
М20х160402,510
М20х200
10
М20х300
10
М6х4010,12200
М6х65
100
М6х9519,32100
М8х10539,3250
М8х120
50
М8х5022,38100
М8х8032,0450

Анкерный болт с крюком

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкерный болт с крюкомМ10х505050
М10х60
50
М12х70
30
М12х130
35
М14х70
25
М16х60
35
М16х80
35
М16х130
35
М20х75
35
М20х130
10
М8х4023,3100
М8х45
100

Анкерный болт с кольцом

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкерный болт с кольцомМ10х505450
М10х60
50
М12х70
40
М8х4023,5100
М8х45
100
М14х70
50
М16х60
50
М16х80
50
М20х75
50

Анкерный болт с гайкой

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкерный болт с гайкой М10х1256540
М10х130
25
М10х1507950
М10х1809350
М10х4028,22100
М10х503280
М10х60
50
М10х774650
М10х955550
М12х10088,1630
М12х13011030
М12х150
25
М12х200
25
М12х6057,550
М12х7567,8140
М16х11016020
М16х15020015
М16х180
15
М16х220
15
М16х65
30
М20х11026510
М20х15036010
М20х200
10
М20х250
5
М20х300
10
М20х75
20
М6,5х18
100
М6,5х25
350
М6,5х36
250
М6,5х56
180
М6,5х75
120
М8х100
100
М8х120
80
М8х25
200
М8х4016,28150
М8х6523100
М8х8528,7580

Анкерный болт

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкерный болтМ10х10052,550
М10х110
25
М10х1206025
М10х140
25
М10х5538,4660
М10х60
100
М10х804650
М10х8547,4750
М12х1004430
М12х12011825
М12х14013525
М12х160
25
М12х6570,4750
М8х4520100
М8х6024100
М8х803080

Анкерный болт двухраспорный

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкерный болт двухраспорныйМ10х100 50
М10х150 50
М12х100 40
М12х120 40
М12х150 50
М12х180 30
М12х200 30
М12х250 15
М12х330 30
М16х120 20
М16х160 15
М16х200 15
М16х250 20
М20х200 10
М20х250 10
М20х300 10

Забивной анкер

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкер забиваемый М 66,44100
М 812,15100
М1021,4100
М1254,6650
М16108,0525
М2020910

Анкер забиваемый латунный

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкер забиваемый латунныйМ 52200
М 64100
М 88100
М101450
М122650

Анкер-клин

Тип крепежаРазмер крепежаВес 1000 шт/кгШтук (метров) в упаковке
Анкер-клинМ6х4011,3100
М6х6017,5100

Цанга и гайка

— 0,25 дюйма.

(ER-11) – TOL-15038

Этот продукт имеет ограничения на доставку, поэтому он может иметь ограниченные варианты доставки или не может быть отправлен в следующие страны:

  • Афганистан
  • Албания
  • Алжир
  • Американское Самоа
  • Андорра
  • Ангола
  • Ангилья
  • Антарктида
  • Антигуа и Барбуда
  • Аргентина
  • Армения
  • Аруба
  • Австралия
  • Австрия
  • Азербайджан
  • Багамы
  • Бахрейн
  • Бангладеш
  • Барбадос
  • Беларусь
  • Бельгия
  • Белиз
  • Бенин
  • Бермуды
  • Бутан
  • Боливия
  • Босния и Герцеговина
  • Ботсвана
  • Остров Буве
  • Бразилия
  • Британская территория в Индийском океане
  • Бруней-Даруссалам
  • Болгария
  • Буркина-Фасо
  • Бурунди
  • Камбоджа
  • Камерун
  • Канада
  • Кабо-Верде
  • Каймановы острова
  • Центральноафриканская Республика
  • Чад
  • Чили
  • Китай
  • Остров Рождества
  • Кокосовые (Килинг) острова
  • Колумбия
  • Коморские острова
  • Конго
  • Острова Кука
  • Коста-Рика
  • Кот д’Ивуар
  • Хорватия
  • Кипр
  • Чехия
  • Дания
  • Джибути
  • Доминика
  • Доминиканская Республика
  • Восточный Тимор
  • Эквадор
  • Египет
  • Сальвадор
  • Экваториальная Гвинея
  • Эритрея
  • Эстония
  • Эфиопия
  • Фолклендские (Мальвинские) острова
  • Фарерские острова
  • Фиджи
  • Финляндия
  • Франция
  • Французская Гвиана
  • Французская Полинезия
  • Южные территории Франции
  • Габон
  • Гамбия
  • Грузия, Республика
  • Германия
  • Гана
  • Гибралтар
  • Греция
  • Гренландия
  • Гренада
  • Гваделупа
  • Гуам
  • Гватемала
  • Гвинея
  • Гвинея-бисау
  • Гайана
  • Гаити
  • Острова Херд и Макдональд
  • Гондурас
  • Гонконг
  • Венгрия
  • Исландия
  • Индия
  • Индонезия
  • Ирак
  • Ирландия
  • Израиль
  • Италия
  • Ямайка
  • Япония
  • Иордания
  • Казахстан
  • Кения
  • Кирибати
  • Кувейт
  • Кыргызстан
  • Лаос
  • Латвия
  • Ливан
  • Лесото
  • Либерия
  • Ливия
  • Лихтенштейн
  • Литва
  • Люксембург
  • Макао
  • Македония, Республика
  • Мадагаскар
  • Малави
  • Малайзия
  • Мальдивы
  • Мали
  • Мальта
  • Маршалловы Острова
  • Мартиника
  • Мавритания
  • Маврикий
  • Майотта
  • Мексика
  • Микронезия, Федеративные Штаты
  • Молдова
  • Монако
  • Монголия
  • Черногория
  • Монтсеррат
  • Марокко
  • Мозамбик
  • Мьянма
  • Намибия
  • Науру
  • Непал
  • Нидерланды
  • Нидерландские Антильские острова
  • Новая Каледония
  • Новая Зеландия
  • Никарагуа
  • Нигер
  • Нигерия
  • Ниуэ
  • Остров Норфолк
  • Северные Марианские острова
  • Норвегия
  • Оман
  • Пакистан
  • Палау
  • Панама
  • Папуа-Новая Гвинея
  • Парагвай
  • Перу
  • Филиппины
  • Питкэрн
  • Польша
  • Португалия
  • Пуэрто-Рико
  • Катар
  • Воссоединение
  • Румыния
  • Россия
  • Руанда
  • Сент-Китс и Невис
  • Сент-Люсия
  • Сент-Винсент и Гренадины
  • Самоа
  • Сан-Марино
  • Сан-Томе и Принсипи
  • Саудовская Аравия
  • Сенегал
  • Сербия
  • Сейшелы
  • Сьерра-Леоне
  • Сингапур
  • Словацкая Республика
  • Словения
  • Соломоновы Острова
  • Сомали
  • Южная Африка
  • Южная Георгия и Южные Сандвичевы острова
  • Южная Корея
  • Испания
  • Шри-Ланка
  • Сент-Хелена
  • Сен-Пьер и Микелон
  • Суринам
  • Острова Шпицберген и Ян-Майен
  • Свазиленд
  • Швеция
  • Швейцария
  • Тайвань
  • Таджикистан
  • Танзания, Объединенная Республика
  • Таиланд
  • Того
  • Токелау
  • Тонга
  • Тринидад и Тобаго
  • Тунис
  • Турция
  • Туркменистан
  • Острова Теркс и Кайкос
  • Тувалу
  • Уганда
  • Украина
  • Объединенные Арабские Эмираты
  • Соединенное Королевство
  • Малые отдаленные острова США
  • Уругвай
  • Узбекистан
  • Вануату
  • Город-государство Ватикан (Святой Престол)
  • Венесуэла
  • Вьетнам
  • Виргинские острова (Британия)
  • Виргинские острова (США)
  • Острова Уоллис и Футуна
  • Западная Сахара
  • Йемен
  • Югославия
  • Заир
  • Замбия
  • Зимбабве

Некоторые позиции поставляются сторонними организациями

Чтобы наш каталог был полным и постоянно расширялся, SparkFun сотрудничает с несколькими компаниями, чтобы поставлять избранный список наших продуктов.

Что это значит для меня?
  1. Заказанные товары могут быть доставлены в разные даты
  2. Заказанные товары могут быть доставлены в другой упаковке
  3. SparkFun продолжит заниматься поддержкой и возвратом этих товаров
Есть другие вопросы?
  1. Ознакомьтесь с нашей полной политикой прямой доставки
  2. Электронная почта [email protected]
  3. Позвоните нам по телефону 303-284-0979

В наличии ТОЛ-15038

$ 25.00

Наличие на складе

Примечание: Обратите внимание, что этот продукт имеет ограничения на доставку в некоторые страны.
Какие страны?

Примечание: Обратите внимание, что этот продукт доставляется только внутри США

.

Избранное Любимый 0

Список желаний

  • Описание
  • Включает

Если вы хотите использовать более крупный инструмент в своем Nomad, эта цанга и гайка позволят вам использовать инструменты с хвостовиком 0,25 дюйма. Входящая в комплект дополнительная цанговая гайка позволит вам быстро переключаться между цангами, не снимая их с гайка цанги

  • 1x Цанга
  • 1x Гайка

Цанга и гайка — 0,25 дюйма. (ER-11) Справка и ресурсы по продукту

  • Необходимые навыки

Основной навык:

DIY

Будь то сборка комплекта, взлом корпуса или создание собственных деталей; Навык «сделай сам» заключается в знании того, как использовать инструменты и методы, связанные с ними.

1 сделай сам

Уровень навыка: Нуб – Требуется базовая сборка. Возможно, вам придется предоставить свои собственные основные инструменты, такие как отвертка, молоток или ножницы. Электроинструменты или специальные детали не требуются. Инструкции будут включены и легко следовать. Может потребоваться шитье, но только с включенными выкройками.
Просмотреть все уровни навыков

  • Комментарии 0
  • Отзывы 0

Пока нет отзывов.

Цанговая гайка ER32 (DM-072)

30,75 злотых, включая налог.

25 без НДС

Доставка: от 1 до 3 недель

  • Описание
  • информация о продукте

Свойства и применение:

  • Изготовлен из высококачественной стали.
  • Предназначен для цанговых патронов, используемых с цангами ER DIN 6499.
  • Перед установкой в ​​патрон необходимо установить цангу в гайку.

Технические характеристики:

Параметр Значение Единица измерения
D 50 мм
Л 22,5 мм
М М40 х 1,5 мм
Вес 0,2 кг



Установка цанги в гайку:

Для правильной установки цанги ER выполните следующие действия:
  • Вставьте цангу в гайку под небольшим углом.
  • Зацепите канавку цанги за эксцентриковый или цилиндрический край цанги (рис. А).
  • Вставьте цангу в гайку (рис. B).
  • Навинтить гайку с цангой на резцедержатель так, чтобы можно было установить обрабатываемый инструмент.
  • На рис. C показано, как снять цангу.

Ссылка DM_AKC_NAK_ER32_T2

Технический паспорт

Аксессуар типа
Цанговая гайка ER

Сопутствующие товары

(16 других товаров в той же категории)

Быстрый просмотр

    22,14 зл.

    18 без НДС

    Диаметр держателя насадной мельницы: 22 мм;

    Резьба: M10;

    Используется с держателями насадных фрез

    Список желаний

    Сравнивать

    Быстрый просмотр

      93,48 зл.

      76 без НДС

      Размер конуса Морзе: Морзе 1, Морзе 2, Морзе 3;

      Длина: 317 мм

      Список желаний

      Сравнивать

      Быстрый просмотр

        35,67 зл.

        29 без НДС

        Диаметр держателя насадной мельницы: 32 мм;

        Резьба: M16;

        Используется с держателями насадных фрез

        Список желаний

        Сравнивать

        Быстрый просмотр

          36,90 зл.

          30 без НДС

          Внутренний диаметр: 16 мм;

          Внешний диаметр: 32 мм;

          Используется с держателями насадных фрез

          Список желаний

          Сравнивать

          Быстрый просмотр

            78,41 зл.

            63,75 без НДС

            Диаметр оправки: 22 мм;
            Диаметр проставки: 34 мм;
            Толщина: 30 мм

            Список желаний

            Сравнивать

            Быстрый просмотр

              73,19 зл.

              59,5 без НДС

              Диаметр оправки: 40 мм;
              Диаметр прокладки: 55 мм;
              Толщина: 6 мм

              Список желаний

              Сравнивать

              Быстрый просмотр

                49,14 зл.

                39,95 без НДС

                Диаметр оправки: 27 мм;
                Диаметр проставки: 41 мм;
                Толщина: 6 мм

                Список желаний

                Сравнивать

                Быстрый просмотр

                  41,82 зл.

                  34 без НДС

                  Диаметр оправки: 27 мм;
                  Диаметр прокладки: 41 мм;
                  Толщина: 2 мм

                  Список желаний

                  Сравнивать

                  Быстрый просмотр

                    35,67 зл.

                    29 без НДС

                    Внутренний диаметр: 13 мм;

                    Внешний диаметр: 28 мм;

                    Используется с держателями насадных фрез

                    Список желаний

                    Сравнивать

                    Быстрый просмотр

                      260,33 зл.

                      211,65 без НДС

                      Диаметр оправки: 40 мм;
                      Диаметр прокладки: 55 мм;
                      Толщина: 100 мм

                      Список желаний

                      Сравнивать

                      Быстрый просмотр

                        20,91 зл.

                        17 без НДС

                        Размер конуса Морзе: Морзе 3;

                        Длина: 190 мм

                        Список желаний

                        Сравнивать

                        Быстрый просмотр

                          30,75 зл.

                          25 без НДС

                          Ключ для гаек ER25;

                          Длина: 210 мм

                          Список желаний

                          Сравнивать

                          Быстрый просмотр

                            55,35 зл.

                            45 без НДС

                            Внутренний диаметр: 40 мм;

                            Наружный диаметр: 70 мм;

                            Используется с держателями насадных фрез

                            Список желаний

                            Сравнивать

                            Быстрый просмотр

                              43,05 зл.

                              35 без НДС

                              Внутренний диаметр: 27 мм;

                              Внешний диаметр: 48 мм;

                              Используется с держателями насадных фрез

                              Список желаний

                              Сравнивать

                              Быстрый просмотр

                                73,19 зл.

                                59,5 без НДС

                                Диаметр оправки: 50 мм;
                                Диаметр прокладки: 68 мм;
                                Толщина: 1 мм

                                Список желаний

                                Сравнивать

                                Быстрый просмотр

                                  88,87 зл.

                                  72,25 без НДС

                                  Диаметр оправки: 40 мм;
                                  Диаметр прокладки: 55 мм;
                                  Толщина: 10 мм

                                  Список желаний

                                  Сравнивать

                                  Для использования с цанговыми патронами ER

                                  Цанговые гайки ER

                                    Идет загрузка. .. Пожалуйста, подождите…

                                  Выбрать по цене

                                  Наш информационный бюллетень

                                  Сортировать по: Избранные товарыНовейшие товарыБестселлерыВ алфавитном порядке: от A до ZВ алфавитном порядке: от Z до AAсредн. Отзывы клиентовЦена: от низкой до высокойЦена: от высокой до низкой

                                  У нас есть как цанговые гайки ER, так и гайки ER Mini в стандартной и высокоскоростной версии с покрытием на ваш выбор.
                                  Доступны размеры от ER 8 до ER 40.



                                  Высокоскоростные гайки с покрытием ER

                                  Гайки с покрытием

                                  обеспечивают на 100 % большее усилие зажима по сравнению с гайками подшипников.
                                  Для использования при скоростях более 15 000 об/мин.
                                  Рекомендуемый крутящий момент составляет от 80 до 90 % от максимального значения.

                                  Description D M B Spanner Maximum Torque Brand Part #
                                  ER11 High Speed ​​Nut 19 мм 14 x 0,75 11,8 мм СЭ04608 20 фут-фунтов. Юго-восточный инструмент СЭ46111
                                  Высокоскоростная гайка ER16 32 мм 22 х 1,5 18 мм СЭ04613 50 фут-фунтов. Юго-восточный инструмент СЭ46116
                                  Высокоскоростная гайка ER20 35 мм 25 х 1,5 19,5 мм СЭ04614 75 футо-фунтов. Юго-восточный инструмент СЭ46120
                                  Высокоскоростная гайка ER25 42 мм 32 х 1,5 20,5 мм СЭ04615 95 футо-фунтов. Юго-восточный инструмент СЭ46125
                                  Высокоскоростная гайка ER32 50 мм 40 х 1,5 23 мм СЭ04616 125 футо-фунтов. Юго-восточный инструмент СЭ46132
                                  Высокоскоростная гайка ER40 63 мм 50 х 1,5 26 мм СЭ04617 140 футо-фунтов. Юго-восточный инструмент СЭ46140





                                  Гайки подшипника ER

                                  Описание Диаметр Внутренний диаметр Длина СПАННЕР Maximum Clamp СПАННЕР Maximum Clamp СПАННЕР. 42 21 22,5 СЭ04615 95 футо-фунтов. СЭ21225
                                  Гайка подшипника ER32 50 22 25 СЭ04616 125 футо-фунтов. СЭ21232
                                  Гайка подшипника ER40 63 34 28 СЭ04617 140 футо-фунтов. СЭ21240





                                  Мини-гайки ER

                                  Используйте мини-гайки ER High-Speed ​​для применений, где скорость превышает 10 000 об/мин.
                                  Они сбалансированы до G2.5 для 20 000 об/мин.
                                  Эти гайки используются на цанговых держателях и многошпиндельных головках, где важно расстояние между центрами или буртиками.

                                  Марка
                                  Описание D M B Гаечный ключ Максимальный крутящий момент Деталь №
                                  Мини-гайка ER 8 HS 12 мм М10 х 0,75 11 мм СЭ04620 7 фут/фунт Юго-восточный инструмент СЭ33108
                                  Мини-гайка ER 8 12 мм М10 х 0,75 11 мм СЭ04620 7 фут/фунт Юго-восточный инструмент СЭ23108
                                  Мини-гайка ER 11 HS 16 мм М13 х 0,75 12 мм СЭ04621 14 футов/фунтов Юго-восточный инструмент СЭ33111
                                  Мини-гайка ER 11 16 мм М13 х 0,75 12 мм СЭ04621 14 футов/фунтов Юго-восточный инструмент СЭ23111
                                  Мини-гайка ER 16 HS 22 мм М19 х 1,0 18 мм СЭ04622 22 фута/фунта Юго-восточный инструмент СЭ33116
                                  Мини-гайка ER 16 22 мм М19 х 1,0 18 мм СЭ04622 22 фута/фунта Юго-восточный инструмент СЭ23116
                                  Мини-гайка ER 20 HS 28 мм М24 х 1,0 19,5 мм СЭ04623 25 футов/фунтов Юго-восточный инструмент СЭ33120
                                  Мини-гайка ER 20 28 мм М24 х 1,0 19,5 мм СЭ04623 25 футов/фунтов Юго-восточный инструмент СЭ23120
                                  Мини-гайка ER 25 HS 35 мм М30 х 1,0 21 мм СЭ04624 29 футов/фунтов Юго-восточный инструмент СЭ33125
                                  Г-образная гайка ER 25 HS 35 мм М30 х 1,0 21 мм СЭ04624 29 футов/фунтов Юго-восточный инструмент СЭ33125-Л
                                  Мини-гайка ER 25 35 мм М30 х 1,0 21 мм СЭ04624 29 футов/фунтов Юго-восточный инструмент СЭ23125

                                  • Цанговая гайка ER40 с подшипником, наружный диаметр 63 мм, внутренний диаметр 34 мм, длина 28 мм, юго-восточный инструмент SE21240

                                    96,17 $ 75,73 $

                                    Сравните

                                  • Цанговая гайка ER32 с подшипником, наружный диаметр 50 мм, внутренний диаметр 22 мм, длина 25 мм, юго-восточный инструмент SE21232

                                    88,90 $ 70,01 $

                                    Сравните

                                    Добавить в корзину

                                  • Цанговая гайка ER25 с подшипником, наружный диаметр 42 мм, внутренний диаметр 21 мм, длина 22,5 мм, юго-восточный инструмент SE21225

                                    74,85 $ 58,95 $

                                    Сравните

                                    Добавить в корзину

                                  • ER40 Высокоскоростная цанговая гайка с покрытием, внутренний диаметр 50 x 1,5, диаметр 63, инструмент Southeast SE46140

                                    88,46 $ 69,67 $

                                    Сравните

                                    Добавить в корзину

                                  • ER32 Высокоскоростная цанговая гайка с покрытием, 40 x 1,5 ID, 50 Dia, инструмент Southeast SE46132

                                    84,04 $ 66,18 $

                                    Сравните

                                    Добавить в корзину

                                  • ER25 Высокоскоростная цанговая гайка с покрытием, внутренний диаметр 32 x 1,5, диаметр 42, инструмент Southeast SE46125

                                    97,30 $ 76,63 $

                                    Сравните

                                    Добавить в корзину

                                  • ER20 Высокоскоростная цанговая гайка с покрытием, внутренний диаметр 25 x 1,5, диаметр 35, инструмент Southeast SE46120

                                    90,23 $ 71,05 $

                                    Сравните

                                    Добавить в корзину

                                  • ER16 Высокоскоростная цанговая гайка с покрытием, внутренний диаметр 22 x 1,5, диаметр 32, инструмент Southeast SE46116

                                    92,11 $ 72,54 $

                                    Сравните

                                    Добавить в корзину

                                  • ER11 Высокоскоростная цанговая гайка с покрытием, внутренний диаметр 14 x 0,75, диаметр 19, инструмент Southeast SE46111

                                    81,39 $ 64,11 $

                                    Сравните

                                    Добавить в корзину

                                  • Высокоскоростная гайка LH ER 25, инструмент Southeast SE33125-L

                                    132,67 $ 104,48 $

                                    Сравните

                                    Добавить в корзину

                                  • Высокоскоростная мини-гайка ER 25, инструмент Southeast SE33125

                                    104,36 $ 82,18 $

                                    Сравните

                                    Добавить в корзину

                                  • Высокоскоростная мини-гайка ER 20, инструмент Southeast SE33120

                                    97,30 $ 76,63 $

                                    Сравните

                                    Добавить в корзину

                                  • Высокоскоростная мини-гайка ER 16, инструмент Southeast SE33116

                                    95,52 $ 75,22 $

                                    Сравните

                                    Добавить в корзину

                                  • Высокоскоростная мини-гайка ER 11, инструмент Southeast SE33111

                                    97,30 $ 76,63 $

                                    Сравните

                                    Добавить в корзину

                                  • ER 8 Высокоскоростная мини-гайка, инструмент Southeast SE33108

                                    105,87 $ 83,38 $

                                    Сравните

                                    Добавить в корзину

                                  • Мини-гайка ER 25, юго-восточный инструмент SE23125

                                    55,72 $ 43,89 $

                                    Сравните

                                    Добавить в корзину

                                  • Мини-гайка ER 20, юго-восточный инструмент SE23120

                                    53,07 $ 41,79 $

                                    Сравнить

                                    Добавить в корзину

                                  • Мини-гайка ER 16, юго-восточный инструмент SE23116

                                    53,07 $ 41,79 $

                                    Сравните

                                    Добавить в корзину

                                  • Мини-гайка ER 11, юго-восточный инструмент SE23111

                                    53,07 $ 41,79 $

                                    Сравните

                                    Добавить в корзину

                                  • Мини-гайка ER 8, юго-восточный инструмент SE23108

                                    53,07 $ 41,79 $

                                    Сравните

                                    Добавить в корзину


                                  Текущие лидеры продаж

                                  • 1

                                  • 2

                                  • 3

                                  • 4

                                  • 5

                                  Новые продукты

                                  • Цанговая гайка ER40 с подшипником, наружный диаметр 63 мм, внутренний диаметр 34 мм, длина 28 мм, юго-восточный инструмент SE21240

                                    96,17 $ 75,73 $

                                  • Цанговая гайка ER32 с подшипником, наружный диаметр 50 мм, внутренний диаметр 22 мм, длина 25 мм, юго-восточный инструмент SE21232

                                    88,90 $ 70,01 $

                                    Добавить в корзину

                                  • Цанговая гайка ER25 с подшипником, наружный диаметр 42 мм, внутренний диаметр 21 мм, длина 22,5 мм, юго-восточный инструмент SE21225

                                    74,85 $ 58,95 $

                                    Добавить в корзину

                                  • ER40 Высокоскоростная цанговая гайка с покрытием, внутренний диаметр 50 x 1,5, диаметр 63, инструмент Southeast SE46140

                                    88,46 $ 69,67 $

                                    Добавить в корзину

                                  • ER32 Высокоскоростная цанговая гайка с покрытием, 40 x 1,5 ID, 50 Dia, инструмент Southeast SE46132

                                    84,04 $ 66,18 $

                                    Добавить в корзину

                                  Цанговые гайки и ключи ER

                                  • Технические характеристики
                                  • Преимущества
                                  • Учебники
                                  • используется в приложениях, где скорости превышают 10 000 PRM
                                  • сбалансирован до G2. 5 для 20 000 об/мин
                                  • используется на цанговых держателях и многошпиндельных головках, где критически важны расстояния между центрами и плечами.

                                  Шестигранная гайка ER20A

                                  Мини-гайка ER20M

                                  Торцовый ключ ER20M

                                  • Технические характеристики
                                  • Преимущества
                                  • Учебники
                                  • Сталь: SCM430
                                  • H.R.C. 38-42
                                  • Шероховатость поверхности: Ra 1,6 мкм
                                  • Без заусенцев, без острых краев и углов

                                  Тип ОД Длина Резьба Макс. Крутящий момент
                                  Шестигранная гайка ER 11 19 мм 12 мм М14 х 0,75 14 фут/фунт. (19 Н-м)
                                  Мини-гайка ER 11 16 мм 12 мм М13 х 0,75 17 футов/фунтов. (19 Нм)
                                  Шестигранная гайка ER 16 28 мм 17 мм М22 х 1,5 22 фут/фунт. (30 Нм)
                                  Мини-гайка ER 16 22 мм 18 мм М19 х 1,0 22 фут/фунт. (30 Нм)
                                  Шестигранная гайка ER 20 34 мм 19мм М25 х 1,5 25 футов/фунтов. (34 Н-м)
                                  Мини-гайка ER 20 28 мм 19,5 мм М24 х 1,0 25 футов/фунтов. (34 Н-м)
                                  Мини-гайка ER 25 35 мм 21 мм М30 х 1,0 29 фут/фунт. (39 Нм)
                                  ER 25UM Щелевой 42 мм 20 мм М32 х 1,5 32 фут/фунт. (39 Нм)

                                  ПРЕДОСТЕРЕЖЕНИЕ: Если ваш шпиндель в настоящее время имеет шестигранную гайку, вероятно, она имеет резьбу ER-A. Вы должны использовать гаечный ключ ER-A!

                                  Фильтр продукта

                                  Описание Отзывы Номер детали Цена
                                  ER-11A Зажимная шестигранная гайка, M14 x 0,75 ERPG-ER11A-ГАЙКА 95″>

                                  $19,95

                                  ER-11A Шестигранный ключ на 17 мм (для зажимной цанговой гайки ER-11A, ER11UM) ЭРПГ-ER11A-СПН

                                  11,95 $

                                  		 Высокоскоростная цанга ER-11 с мини-гайкой, M13 x 0,75 ERPG-ER11M-ГАЙКА 95″>

                                  $19,95

                                  		 Торцевой ключ ER-11M (для цанговой мини-гайки ER-11M и держателя инструмента) ЭРПГ-ЭР11М-СПН

                                  $19,95

                                  		 Шестигранная гайка с быстрорежущей цангой ER-16A, M22 X 1,5 ERPG-ER16A-ГАЙКА 95″>

                                  $19,95

                                  		 Высокоскоростная цанга ER-16 с мини-гайкой, M19 x 1,0 ERPG-ER16M-ГАЙКА

                                  $19,95

                                  		 Торцевой ключ ER-16M (для цанговой мини-гайки ER-16M, держателя инструмента и цангового адаптера) ЭРПГ-ЭР16М-СПН 95″>

                                  $19,95

                                  		 Шестигранная гайка с быстрорежущей цангой ER-20A, M25 X 1,5 ERPG-ER20A-ГАЙКА

                                  $19,95

                                  		 Шестигранный ключ ER-20A (для цанговой гайки ER-20A) ЭРПГ-ER20A-СПН 00″>

                                  14,00 $

                                  		 Высокоскоростная цанга ER-20 с мини-гайкой, M24 X 1,0 ERPG-ER20M-ГАЙКА

                                  $19,95

                                  		 Торцевой ключ ER-20M (для цанговой мини-гайки ER-20M) ЭРПГ-ЭР20М-СПН 95″>

                                  $19,95

                                  		 Высокоскоростная цанга ER-25 с мини-гайкой, M30 X 1,0 ERPG-ER25M-ГАЙКА

                                  $19,95

                                  		 Торцовый ключ ER-25M (для цанговой мини-гайки ER-25) ЭРПГ-ЭР25М-СПН 95″>

                                  $19,95

                                  Гайка для цанги. – sautershop

                                  Чтобы иметь возможность использовать sautershop.com в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.

                                  НОВЫЙ. ИННОВАЦИОННЫЙ. ПРОФЕССИОНАЛЬНО.

                                    ГОРЯЧАЯ ЛИНИЯ ДЛЯ ПРОФЕССИОНАЛЬНОЙ КОНСУЛЬТАЦИИ +49 (0) 8143 99129-0

                                   Москва. – Фр. 08:30 – 12:30 / 14:00 – 17:30 HRS

                                  • Закрыть меню

                                • title=”Цанговая гайка T-CLT-NUT-T10 2″ itemprop=”image” />

                                  title=”Цанговая гайка T-CLT-NUT-T10 3″ itemprop=”image” />

                                  title=”Цанговая гайка T-CLT-NUT-T10 4″ itemprop=”image” />

                                  title=” Цанговая гайка T-CLT-NUT-T10 5″ itemprop=”image” />

                                  Вид крупным планом



                                  Для Trend T10, T11, T12, T14, Elu MOF177, MOF131, MOF31, DeWALT 625

                                  Количество:

                                  1 шт. 2 шт.3 шт.4 шт.5 шт.7 шт.6 шт. 8 шт.9 шт.10 шт.11 шт.12 шт.13 шт.14 шт.15 шт.16 шт.17 шт.18 шт.19 шт.20 шт.21 шт.22 шт.23 шт.24 шт .25 шт.26 шт.27 шт.28 шт.29 шт.30 шт.31 шт.32 шт.33 шт.34 шт.35 шт.36 шт.37 шт.38 шт.39 шт.40 шт.41 42 шт.43 шт.44 шт.45 шт.46 шт.47 шт.48 шт.49 шт.50 шт.51 шт.52 шт.53 шт.54 шт.55 шт.56 шт.57 шт. 58 шт.5960 шт.61 шт.62 шт.63 шт.64 шт.65 шт.66 шт.67 шт.68 шт.69 шт.70 шт.71 шт.72 шт.73 шт.74 шт.75 шт. 76 шт.77 шт.78 шт.79 шт.80 шт.81 шт.82 шт.83 шт.84 шт.85 шт.86 шт.87 шт.88 шт.89 шт.90 шт.91 шт.92 шт 93 шт.94 шт.95 шт.96 шт.97 шт.98 шт.99 шт.100 шт.101 шт.102 шт.103 шт.104 шт.105 шт.106 шт.107 шт.108 шт.109 110 шт.111 шт.112 шт.113 шт.114 шт.115 шт.116 шт.117 шт.118 шт.119 шт.120 шт.121 шт.122 шт.123 шт.124 шт.125 шт. 126 шт.127 шт.128 шт.129130 шт.131 шт.132 шт.133 шт.134 шт.135 шт.136 шт.137 шт.138 шт.139 шт.140 шт.141 шт.142 шт.143 шт.144 шт.145 шт. 146 шт.147 шт.148 шт.149 шт.150 шт.151 шт.152 шт.153 шт.154 шт.155 шт.156 шт.157 шт.158 шт.159 шт.160 шт.161 шт. 162 шт 163 шт.164 шт.165 шт.166 шт.167 шт.168 шт.169 шт.170 шт.171 шт.172 шт.173 шт.174 шт.175 шт.176 шт.177 шт.178 шт.179 180 шт.181 шт.182 шт.183 шт.184 шт.185 шт.186 шт.187 шт.188 шт.189 шт.190 шт.191 шт.192 шт.193 шт.194 шт.195 шт.196 шт.197 шт.198 шт.199 шт.200 шт.201 шт.202 шт.203 шт.204 шт.205 шт.206 шт.207 шт.208 шт 209 шт.210 шт.211 шт.212 шт.213 шт.214 шт.215 шт.216 шт.217 шт.218 шт.219 шт.220 шт.221 шт.222 шт.223 шт.224 шт.225 226 шт.227 шт.228 шт.229 шт.230 шт.231 шт.232 шт.233 шт.234 шт.235 шт.236 шт.237 шт.238 шт.239 шт.240 шт.241 шт. 242 шт.243 шт.244 шт.245 шт.246 шт.247 шт.248 шт.249 шт.250 шт.251 шт.252 шт.253 шт.254 шт.255 шт.256 шт.257 шт.258 шт. 0,259260 шт.261 шт.262 шт.263 шт.264 шт.265 шт.266 шт.267 шт.268 шт.269 шт.270 шт.271 шт.272 шт.273 шт.274 шт.275 шт. 276 шт.277 шт.278 шт.279 шт.280 шт.281 шт.282 шт.283 шт.284 шт.285 шт.286 шт.287 шт.288 шт.289 шт.290 шт.291 шт.292 шт. 293 шт.294 шт.295 шт.296 шт.297 шт.298 шт.299 шт.300 шт.301 шт.302 шт.303 шт.304 шт.305 шт. 306 шт.307 шт.308 шт.309 310 шт.311 шт.312 шт.313 шт.314 шт.315 шт.316 шт.317 шт.318 шт.319 шт.320 шт.321 шт.322 шт.323 шт.324 шт.325 шт. 326 шт.327 шт.328 шт.329330 шт.331 шт.332 шт.333 шт.334 шт.335 шт.336 шт.337 шт.338 шт.339 шт.340 шт.341 шт.342 шт.343 шт.344 шт.345 шт. 346 шт.347 шт.348 шт.349 шт.350 шт.351 шт.352 шт.353 шт.354 шт.355 шт.356 шт.357 шт.358 шт.359 шт.360 шт.361 шт.362 шт. 363 шт.364 шт.365 шт.366 шт.367 шт.368 шт.369 шт.370 шт.371 шт.372 шт.373 шт.374 шт.375 шт.376 шт.377 шт.378 шт.379 380 шт.381 шт.382 шт.383 шт.384 шт.385 шт.386 шт.387 шт.388 шт.389 шт.390 шт.391 шт.392 шт.393 шт.394 шт.395 шт.396 шт.397 шт.398 шт.399 шт.400 шт.401 шт.402 шт.403 шт.404 шт.405 шт.406 шт.407 шт.408 шт 409 шт.410 шт.411 шт.412 шт.413 шт.414 шт.415 шт.416 шт.417 шт.418 шт.419 шт.420 шт.421 шт.422 шт.423 шт.424 шт.425 426 шт.427 шт.428 шт.429 шт.430 шт.431 шт.432 шт.433 шт.434 шт.435 шт.436 шт.437 шт.438 шт.439 шт.440 шт.441 шт. 442 шт.443 шт.444 шт.445 шт.446 шт.447 шт.448 шт.449 шт.450 шт. 451 шт.452 шт.453 шт.454 шт.455 шт.456 шт.457 шт.458 шт 0,459460 шт.461 шт.462 шт.463 шт.464 шт.465 шт.466 шт.467 шт.468 шт.469 шт.470 шт.471 шт.472 шт.473 шт.474 шт.475 шт. 476 шт.477 шт.478 шт.479 шт.480 шт.481 шт.482 шт.483 шт.484 шт.485 шт.486 шт.487 шт.488 шт.489 шт.490 шт.491 шт.492 шт. .493 шт.494 шт.495 шт.496 шт.497 шт.498 шт.499 шт.500 шт.

                                  • Есть вопросы по этому товару?

                                  Преимущества

                                  Профессиональные консультации
                                  онлайн, по телефону и на сайте

                                  Более 10,000 статей
                                  Доступны по адресу составления

                                  Safe
                                  Buy и Pay

                                  FAST Delivership
                                  3

                                  WIRDERWIDE
                                  3. . Наши бренды

                                  Сервисная служба

                                  Сервисная служба

                                  Горячая линия сервисной службы

                                  William Sopko & Sons Co., Inc. Удлинители

                                  William Sopko & Sons Co., Inc – Стандартный конический цанговый патрон Расширения


                                  Широко используется на плоскошлифовальных станках, в комплект входит насадка 1/4 дюйма серии 6000. цанга 59108, цанговая гайка 59125 и прокладка плавающей гайки 00662 (FN-1). А Гаечный ключ 1-1/4 дюйма на корпусе позволяет выполнять установку и снятие легкий. Шестигранную гайку шпинделя необходимо выбирать отдельно в соответствии с вашими потребностями. машина.*

                                  ЕСТЬ РАЗНИЦА С СОПКО!

                                  • Иглы цангового патрона заточены для истинной КОНЦЕНТРИЧНОСТИ и БАЛАНСА.

                                  • Конусы ТОЧНО ОТТОЧНЫ на обоих концы переходника-удлинителя цангового патрона.

                                  • Сделано из АМЕРИКИ ПРЕВОСХОДНОЕ КАЧЕСТВО легированная сталь и термическая обработка для оптимальной производительности.

                                  • Закаленная цанговая гайка имеет прецизионный внутренний конус, который ТОЧНО прилегает к носику цанги угол, чтобы обеспечить ПРАВИЛЬНОЕ ЗАХВАТЫВАНИЕ хвостовика шлифовального круга.

                                  SOPKO
                                  НОМЕР ПО КАТАЛОГУ.                                   		СОПКО ЧАСТЬ № РАЗМЕРЫ
                                  С
                                  00246 200-КСЕА-С 2-15/16
                                  00249 200-КСЕА-Л 4-15/16

                                  СЕРИЯ 6000 ЦАНГИ**
                                  ДИАПАЗОН ОТ 1/8 ДЮЙМА ДО 1/2 ДЮЙМА

                                  SOPKO
                                  НОМЕР ПО КАТАЛОГУ.                                   		Цанга ВМЕСТИМОСТЬ
                                  59100 1/8
                                  59102 5/32
                                  59104 3/16
                                  59106 7/32
                                  59108 1/4
                                  59112 5/16
                                  59116 3/8
                                  59120 7/16
                                  59124 1/2
                                  59125 ГАЙКА
                                  **Дополнительные размеры цанги доступны на особый порядок.
                                  ВРАЩЕНИЕ:
                                  RH: Правосторонняя резьба для вращения шпинделя против часовой стрелки.
                                  LH: Левая резьба для вращения шпинделя по часовой стрелке.

                                  Уильям Сопко и сыновья Co., Inc. ● 26500 Lakeland Blvd. ● Кливленд, Огайо 44132-2692 ● Отдел заказов (216) 289-1400 ● Факс (216) 289-1888



                                  ВРАЩЕНИЕ:
                                  RH: Правосторонняя резьба для вращения шпинделя против часовой стрелки.
                                  LH: Левая резьба для вращения шпинделя по часовой стрелке.

                                  		 ВНИМАНИЕ!
                                  Всегда надевайте защитные очки при движении по пересеченной местности.

                                  18

                                  William Sopko & Sons Co., Inc. ● 26500 Lakeland Blvd. ● Кливленд, Огайо 44132-2692 ● Стойка заказов (216) 289-1400 ● Факс (216) 289-1888






                                  С СОПКО ЕСТЬ РАЗНИЦА!

                                  • Изготовлен из легированной стали высшего КАЧЕСТВА и термообработан для оптимальной работы.

                                  • Конусы ТОЧНО ОТТОЧНЫ на обоих концах переходника-удлинителя цангового патрона.

                                  • Корпус удлинителя ЗАЗЕМЛЕН для обеспечения концентричности.

                                  • Закаленная цанговая гайка имеет прецизионную внутреннюю конусность, которая ТОЧНО прилегает к углу передней части цанги, чтобы обеспечить ПРАВИЛЬНОЕ ЗАХВАТЫВАНИЕ хвостовика шлифовального круга.

                                  Идеально подходит для старых шпинделей шлифовальных станков с плоским ременным приводом Cincinnati. В комплект входит цанга 1/4 дюйма 59108 серии 6000, цанговая гайка 59125 и прокладка плавающей гайки 00662 (FN-1). Плоский ключ 1-1/4 дюйма на корпусе облегчает установку и снятие. Шестигранную гайку шпинделя необходимо выбирать отдельно, чтобы она подходила для вашей машины.

                                  SOPKO
                                  НОМЕР ПО КАТАЛОГУ.                                   		SOPKO НОМЕР АРТ.
                                  00757 C200-CCEA

                                  ЦАНГИ СЕРИИ 6000*
                                  ДИАПАЗОН ОТ 1/8 ДЮЙМА ДО 1/2 ДЮЙМА

                                  SOPKO
                                  НОМЕР ПО КАТАЛОГУ.

                                  		 Цанга
                                  59100 1/8
                                  59102 5/32
                                  59104 3/16
                                  59106 7/32
                                  59108 1/4
                                  59112 16. 05.
                                  59116 3/8
                                  59120 16.07
                                  59124 1/2
                                  59125 ГАЙКА
                                  *Дополнительные размеры цанг доступны по специальному заказу.

                                  Идеально подходит для шлифовальных машин нового типа Cincinnati, оснащенных шпинделями с прямым приводом и ременным приводом, со шпоночным пазом 1/8 дюйма в конусе. В комплект входит цанга 1/4 дюйма серии 6000 59108, цанговую гайку 59125, прокладку для плавающего болта 01244 (FN-2) и винт с головкой под торцевой ключ 01025 (FN-B). Болт вставляется в удлинитель и проходит через круглую плавающую прокладку болта. В этом положении болт действует как натяжная нить, натягивая удлинитель цангового патрона на конус шпинделя. Гаечный ключ 1-1/4″ на корпусе облегчает установку и снятие.

                                  SOPKO
                                  НОМЕР ПО КАТАЛОГУ.                                   		SOPKO НОМЕР АРТ.
                                  00679 C200-CCEA-КВ

                                  Переходники-удлинители цангового патрона со стандартным конусом (3,000″ TPF) на стр. 18.
                                  *Дополнительные размеры цанг доступны по специальному заказу.
                                  ВРАЩЕНИЕ:
                                  RH: Правосторонняя резьба для вращения шпинделя против часовой стрелки.
                                  LH: Левая резьба для вращения шпинделя по часовой стрелке.

                                  William Sopko & Sons Co. , Inc. ● 26500 Лейкленд бульвар. ● Кливленд, Огайо 44132-2692 ● Отдел заказов (216) 289-1400 ● Факс (216) 289-1888



                                  ВРАЩЕНИЕ:
                                  RH: Правосторонняя резьба для вращения шпинделя против часовой стрелки.
                                  LH: Левая резьба для вращения шпинделя по часовой стрелке.

                                  		 ВНИМАНИЕ!
                                  Всегда надевайте защитные очки при движении по пересеченной местности.

                                  38

                                  William Sopko & Sons Co., Inc. ● 26500 Лейкленд бульвар. ● Кливленд, Огайо 44132-2692 ● Отдел заказов (216) 289-1400 ● Факс (216) 289-1888



                                  Конические адаптеры для шлифовальных машин Cincinnati Monoset.
                                  УГОЛОК НА 30° С ДИАМЕТРОМ 0,75 ДЮЙМА НА БОЛЬШОМ КОНЦЕ КОНУСА.
                                  ДЛЯ КОЛЕС ВНУТР.

                                  00111 00110
                                  SOPKO
                                  НОМЕР ПО КАТАЛОГУ.                                   		SOPKO
                                  НОМЕР АРТ.                                   		РАЗМЕРЫ
                                  А Б Н
                                  00110 С110 от 1/4 до 1/2 1-3/8 3/4
                                  00111 С111 от 1/4 до 1/2 2 1-1/4
                                  50122 – 3/4 2 1-1/4
                                  00099 00098

                                  Sopko LONG EXTENDED Фреза MONOSET и адаптеры для заточки инструмента обеспечивают дополнительный зазор за счет размещения шлифовального круга дальше от носика шпинделя. Они идеально подходят для приложений, требующих, чтобы оператор протянул руку через препятствие.

                                  SOPKO
                                  НОМЕР ПО КАТАЛОГУ.                                   		SOPKO
                                  НОМЕР АРТ.                                   		РАЗМЕРЫ
                                  А Б Н
                                  00099 СЭ110 от 1/4 до 1/2 1-3/8 3/4
                                  00098 СЭ111 от 1/4 до 1/2 2 1-1/4

                                  С SOPKO ЕСТЬ РАЗНИЦА!

                                  • Иглы цангового патрона Monoset полностью ЗАТОЧНЫ для обеспечения КОНЦЕНТРИЧНОСТИ.

                                  • ПРЕЦИЗИОННЫЕ КОНУСЫ ЗАТОЧНЫ на обоих концах.

                                  • Изготовлен из легированной стали высшего КАЧЕСТВА и ТЕРМООБРАБОТАН для оптимальной работы.

                                  • Закаленная цанговая гайка имеет ТОЧНУЮ ВНУТРЕННЮЮ КОНУСНОСТЬ, которая ТОЧНО прилегает к углу вершины цанги, чтобы обеспечить ПРАВИЛЬНОЕ ЗАХВАТЫВАНИЕ хвостовика шлифовального круга.

                                  • Поставляется в комплекте с цанги 1/8″ 20004 и 1/4″ 20012 серии 4000 и цанговой гайкой 20013.*

                                  * Дополнительные размеры цанг серии 4000 см. на стр. 97.

                                  		 00097


                                  ВРАЩЕНИЕ:
                                  RH: Правосторонняя резьба для вращения шпинделя против часовой стрелки.

                                  Добавить комментарий

                                  Ваш адрес email не будет опубликован. Обязательные поля помечены *
