Болт и винт отличие: Чем отличается болт от винта

alexxlab | 18.04.2023 | 0 | Разное

БОЛТ или ВИНТ – Факультет МетМаш ДонГТИ

В книге  Войтова А.Г. Техника с заманивающим подзаголовком «Учебное пособие по курсам: «Теория машин и механизмов», «Детали машин»,  а также книга для любителей и  профессионалов техники» есть следующее его наблюдение.

«Моя ошибка была в том, что я не подозревал о невежестве инженеров в понимании крепежа. Каждый из них «академик»  в своей деятельности, использовании необходимого ему  крепежа, но теоретически  инженеры не знают крепежа. Я выяснил это на примере районного семинара пропагандистов. Там были, главным образом, инженеры и я провел опрос. Выяснил, что 50% инженеров не знают отличия болта от винта (оно состоит в гайке). Потом много раз проверял эту истину…»

Обзор мнений интернет-пользователей  в отношении чем же «Болт» отличается от «Винта» позволил выделить следующие версии:

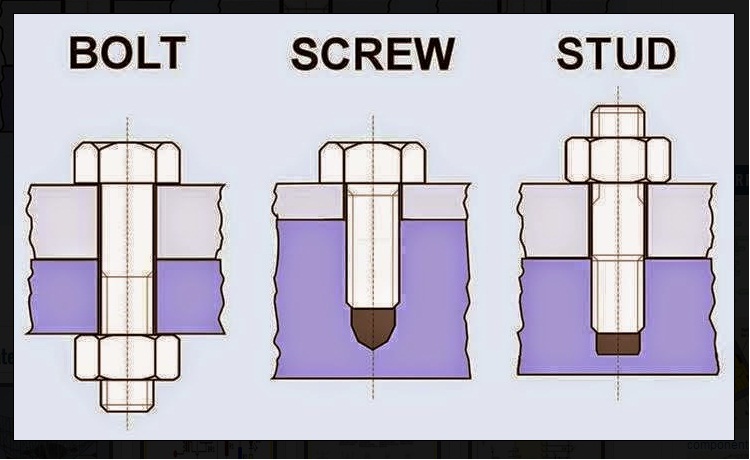

1. Болт обязательно свинчивается с гайкой. Винт вкручивается в резьбовое отверстие детали (это как у вышеупомянутого Войтова). Выражение “Забить болт” не случайное – его действительно “забивают” (устанавливают с зазором в гладкие отверстия соединяемых деталей).

Винт же в отличие от болта ввинчивают…

2. Болт это крепёж под ключ (винт, следовательно, под отвёртку)

3. Болт имеет нарезку на ограниченном участке стержня, винт в отличии от болта не имеет гладкой нерезьбовой части

4. Винты, в отличие от болтов,  крепеж для ненагруженных соединений.

5. Винт работает на сжатие-растяжение, а болт на срез, посему у него резьба идет не на всю длину.



И аргументы перечеркивающие любой из приведенных доводов:

1. Болт можно вкрутить в резьбовое отверстие корпуса, а на винт также  без труда навинтить гайку. Т.е пока не осуществиться соединение точно назвать крепеж нельзя.

2. Форма головы не является определяющей. Например: Крепеж с головой с внутренним шестигранником у нас называется ВИНТом (ГОСТ 11738), а импортный БОЛТом (DIN 912). ВИНТ невыпадающий ГОСТ 10338 имеет шестигранную голову.

3. Бывает шестигранная голова под ключ, и на ней еще шлиц под отвертку – что под рукой есть, тем её и крутим (на горных великах много этого добра). Это у нас кто, БОЛТОВИНТ или ВИНТОБОЛТ?





В заключении выдержка из стандарта ГОСТ 27017-86 «Изделия крепежные. Термины и определения» и небольшой комментарий в отношении стандартов как таковых: “И упаси Вас Бог искать в ГОСТах какой либо смысл! На вопрос – “Почему так называется?” – один разумный ответ: “Так исторически сложилось” ….”



Очевидно, что самая разумная (~верная)  версия та, которая приведена у Войтова – отличие в гайке…

Нажимайте на кнопки ниже и обязательно расскажите друзьям и знакомым в соцсетях о факультете металлургического и машиностроительного производства

Социальные кнопки для Joomla

В чём разница между винтом и болтом?| WikiHome

Винтовые крепёжные элементы чаще других видов используются для соединения комплектующих разнообразных конструкций. К винтовому типу относятся болты и винты, которые внешне довольно похожи, что зачастую приводит к путанице при их покупке. Зная их основные характеристики, можно безошибочно определить, какая именно деталь требуется для конкретного случая.

Содержание

Фото: болты

Под данными изделиями подразумеваются металлические предметы, состоящие из головки и стержня:

• головка. Для неё характерна гладкая поверхность, может быть четырёхгранной или шестигранной. Ровная шляпка делает невозможным применение отвёрток, поэтому закручивание выполняется гаечными ключами. Болтообразные крепления головкой из четырёх граней в преимуществе являются декоративными, так как гаечных ключей для такой формы не существует. Крепятся посредством шайбы в сочетании с гайкой, что обеспечивает надёжную и крепкую фиксацию;
• стержень. На ножке присутствует резьба винтового типа, которая может занимать какую-то её часть либо располагаться полностью. Крепления, у которых стержень с частичной насечкой предназначены для сквозного соединения составляющих какой-то конструкции.

Иногда соединение выполняется посредством резьбового отверстия, но в этом случае имеются некоторые особенности:

• соединительная деталь должна плотно помещаться в отверстие, то есть, соответствовать его размерным параметрам;
• если проворачивается, то может выскользнуть, поэтому следует подобрать по размеру, поскольку размерное несоответствие ухудшает качество крепления.

Классификация типов болтов по области использования и изготовления:

• черновой. Крепления применяются в тех областях монтажа, где нет повышенной нагрузки. Производятся штамповочным способом из сплава высокоуглеродистой стали. Дополнительную обработку не проходят;
• чистовой. Изготавливаются из высококачественного металла – легированной стали. Поддаются полной обработке. За счёт улучшенных характеристик могут монтироваться на участках с высокой нагрузкой;
• получистый. Основное отличие – головка дополнительно не обрабатывается, а только ножка. Этот вид является промежуточным звеном между черновым и чистовым типом, поэтому считается универсальным, что и обусловливает его популярность.

Маркировка болтовых креплений выполняется в соответствии со всеми стандартами. Штамп наносится на головку, которая содержит информацию о следующем:

• производитель;
• класс прочности материала;
• допускаемая нагрузка;
• присутствие левосторонней резьбы.

Правосторонняя насечка является стандартной, поэтому не указывается.

Как пример, штамп с цифрами 9.9 говорит о том, нагрузку больше 9 т на 1 м² крепление не выдержит.

Фото: винты

Слово «винт» немецкого происхождения, интерпретируется как «резьба». Соответственно, крепёжные детали, относящиеся к винтам, всегда имеют резные участки.

Основные особенности:

• ножка. Имеет круглую форму, а также резьбу на внешней части. Стержень ввинчивается в какую-то плоскость или отверстие, фиксируя нужные элементы;
• шляпка. Наверху шляпки присутствует прорезь, удерживающая инструмент, которым вкручивают крепление.

Внешне все винты почти одинаковы, но их параметры разные:

• высота ножки;
• размер головки;
• тип шляпки.

Форма головок:

• цилиндрическая. Для такой шляпки удобно использовать шестигранные ключи или отвёртки;
• полусфера. Подходят крестообразные или плоские отверточные инструменты. Некоторые модели полусферических шляпок универсальны, поэтому можно применять любые отвертки;
• усечённый конус. Изделия с конусной головкой используются, если нужно сделать крепёж невидимым. Элемент вкручивается, а затем маскируется специальной накладкой. Для вворачивания винта подходят отвёртки различных видов либо шестигранный ключ.

Нанесённая маркировка указывает на параметры ножки, резьбы. Например, штамп 2×10 обозначает следующее:

• 2 – диаметр ножки 2 мм;
• 10 – длина резьбы 10 мм.

Способы монтажа:

• стержень вкручивается в специальное отверстие. Подготовленное отверстие должно быть тесным, плотно соприкасаться с резьбой либо иметь внутри соответствующую разметку, которая полностью закрепит ножку внутри, исключая её выскальзывание;
• фиксация шайбами и гайками. Используется при скреплении между собой нескольких элементов конструкции, имеющих сквозные отверстия. На стержень надевается шайба, а затем накручивается гайка с винтообразной резьбой.

Среди отличительных характеристик соединительных деталей существует несколько первостепенных.

• Способ крепления. Для винта допускается фиксация гайкой, но в основном он вкручивается в резьбовые отверстия. Болт после установки всегда закрепляется шайбой с гайкой.
• Подвижность. Болт после закрепления статичен, прокручивается элемент, контактирующий с ним. Прокручивание винта допустимо в отдельных соединениях.
• Инструменты. Для монтажа болтов и винтов используются различные ключи и отвертки. Универсального инструмента не существует.
• Головка. Болтовые крепления любого типа имеют головку, у винтиков скрытой модели она отсутствует.
• Расположение головки после фиксации. Головка болта всегда выдается над плоскостью соединения. Шляпка винта никогда не выступает, поскольку углублена в деталь.
• Размер. Винты бывают мелкими, болты – нет.
• Резьба. Ножка винта может иметь насечку по всей своей поверхности. У болта резьба может присутствовать частично.
• Прочность соединения.
  Винтовые крепления при расчётах учитывают только степень нагрузки на растяжение вдоль оси, приводящее к разрыву. Болтовые крепежи учитывают вероятность разрыва, а также среза, поэтому считаются более прочными.

Чтобы понять, что именно нужно – болтовой или винтовой крепёж, следует знать, с какой целью применяется, в каких областях.

Где используются болтовые изделия:

• для самостоятельно изготавливаемой мебели подбираются подходящие болтовые соединения. Готовая мебельная продукция, которая продаётся в магазинах, в своей комплектации имеет все необходимые крепления нужного размера, а также соответствующие инструменты для работы с ними;
• болты некоторых размеров используются в машиностроительной индустрии для надёжного соединения деталей, которые являются первостепенными для автомобилей или других передвижных устройств;
• анкерные соединения позволяют повысить прочность каменных кладок и соединения ходовой части авто с основным остовом. Также применяются при установке дверных и оконных систем, монтаже подвесных или натяжных потолков, изготовлении светильников. Анкерная разновидность самая крупная, прочная;
• рым-болты имеют нестандартный вид, большие габариты. Вместо головки монтажное кольцо. Используются для скрепления цепей, тросов подъёмных механизмов;

Фото: рым-болт

• некоторые разновидности болтовых креплений применяются в стоматологии и ортопедической хирургии.

Винтовой вариант крепления тоже используется в различных сферах:

• детали с конической резьбой подходят для сквозных отверстий, глухих конструкций. В основном это комплектующие мебели, которые не будут подвергаться интенсивным нагрузкам. Для соединения элементов, которые будут получать повышенную нагрузку, такие винтики не подойдут, поскольку резьба постепенно деформируется, что ведёт к разрушению изделия;
• элементы с плоским концом применяются в промышленной, а также сельскохозяйственной области. Должны вкручиваться строго перпендикулярно, поскольку даже самый малый наклон ухудшает качество крепления;
• винты со скрытой шляпкой подходят для сборки деревянных мебельных элементов плоской формы. При помощи этого вида крепления мебель получается очень прочной, привлекательной;
• в машиностроении при операциях различного технического направления.

Изучив основные особенности винтов и болтов, их отличия, область применения, не составит труда подобрать нужный вид соединения для разных задач. Правильно подобранные металлические крепежи обеспечат прочное соединение, стабильно выдерживающее большие нагрузки.

Разница между крепежными болтами, гайками и винтами?

пользователем | 12 октября 2021 г. | Крепеж | 0 комментариев

A Застежка — это любой механизм, созданный руками человека, который позволяет скреплять деревянные или металлические детали.

Болт подобен гайке, за исключением того, что он не имеет резьбы на внешней стороне.

Гайка навинчивается на конец резьбы, ввинчивается в отверстие объекта и затягивается с помощью гаечного ключа, что придает объекту дополнительную устойчивость.

Винт позволяет надежно зафиксировать одну неподвижную деталь в другой, чтобы она не могла двигаться.

Болты, гайки и винты Типы крепежных изделий . Крепеж является одной из наиболее распространенных деталей машин, используемых в производстве. Существует множество различных типов крепежных изделий, но их часто классифицируют по типу материала, из которого они изготовлены. Крепеж обычно имеет резьбу, которая обеспечивает надежную фиксацию деталей вместе.

Типы болтов :-

• Анкерные болты:-  Подобные промышленные крепежи полезны для крепления предметов к бетону. Чтобы резьбовую головку вашего крепежа можно было увидеть и использовать, вы должны поместить головку болта в бетон до того, как он полностью высохнет.
• Болты с квадратным подголовком:-  Имеют квадратную форму и гладкую закругленную головку, предотвращающую прокручивание болта. Резьбовая часть болтов с квадратным подголовком защищена гайкой. Их можно использовать для крепления металла к дереву или наоборот.
• Болты с шестигранной головкой:-  Болты такого типа широко распространены. Доступны метрические размеры, а также обычные размеры в дюймах.
• Болты с полукруглой головкой:-  Несмотря на то, что они выглядят как болты с квадратным подголовком, эти промышленные крепежные детали не имеют квадратного конуса под куполообразной головкой болта. Вы можете использовать их, чтобы соединить куски дерева вместе.

• U-образный болт:-  Это крепежные детали в форме буквы U. На обоих концах имеется резьбовая часть. При использовании этого инструмента для закрепления материалов необходимо установить крепежные гайки и пластинчатые скобы на резьбовые концы.



Типы гаек :-

• Контргайки:- Другие гайки фиксируются контргайками. Кроме того, они полезны для предотвращения раскручивания других орехов. Нейлоновые вставки, зазубренные шестигранные фланцы и металлические контргайки — вот несколько примеров доступных стопорных гаек.
• Соединительные гайки:-  Для соединения двух наружных резьб вам понадобится эта длинная цилиндрическая гайка. Его также можно использовать для увеличения длины установки.
• Фланцевые гайки:-  Эти характеристики можно найти на самом фланце. Другими словами, снаружи они как шайбы. Фланцевые гайки распределяют нагрузку более равномерно.
• Шестигранные гайки:-  Шестиугольная форма, похожая на куб. Шестигранные гайки можно использовать различными способами, и они устанавливаются с помощью гаечного ключа. Шестигранные гайки бывают разных форм и размеров. Например, существует множество типов болтов с шестигранной головкой: прорезные и тяжелые, а также шестигранные с фланцем, полуфабрикаты и полностью готовые.
• Колесные гайки:- Колесные гайки бывают разных размеров и форм. В результате они стали использоваться в автомобильных программных приложениях.



Типы шурупов :-

• Шуруп для дерева-  Это обычный вид шурупов. Несмотря на свое название, шурупы изготавливаются не из дерева. Этот тип крепежа идеально подходит для соединения двух или более деревянных частей вместе. Их острое острие делает их полезными для копания в древесине. Эти саморезы идеально подходят для работ по дереву из-за их размера и формы.
• Винт с затяжкой:-  Болты со стяжкой и болты с затяжкой — другие названия этих крепежных элементов. Помимо гигантских размеров, они оцинкованы. Эти винты не ржавеют и не подвергаются коррозии благодаря цинковому покрытию.
• Винт Twinfast:-  Вместо одной резьбы эти саморезы имеют две. Их можно вкрутить в предмет быстрее, чем обычные шурупы, потому что они имеют две резьбы. Их можно использовать для установки и подвешивания гипсокартона.
• Винт безопасности:-  Они были разработаны таким образом, чтобы их невозможно было снять или манипулировать. Этот саморез отличается от других тем, что у него нет головки, которую можно использовать для выворачивания и удаления его из соединяемых компонентов. Однако, чтобы полностью удалить его, потребуется квадратная отвертка или гаечный ключ. Другими словами, они являются хорошим промышленным крепежом для обеспечения безопасности.

Вывод:-

Несмотря на то, что многие считают, что между болтом и винтом нет разницы, она есть. Вы всегда должны узнавать разницу между болтом и винтом, прежде чем совершать покупку у производителя или дистрибьютора промышленных крепежных изделий, которые имеют дело с различными типами крепежных изделий.

Ознакомьтесь с различными типами крепежных изделий в разделе Prashaant Steel & Alloys . Используйте лучшие из них для вашего следующего проекта. Свяжитесь с нами, чтобы узнать больше.

Гвозди, винты, болты, анкеры и заклепки

Крепежи могут быть небольшими, но они буквально удерживают здания, поскольку скрепляют их различные элементы. В то время как некоторые из самых старых сохранившихся сооружений в мире, такие как пирамиды в Египте, полагаются только на гравитацию, чтобы удерживать свои стены вместе, большинство зданий зависят от крепежа. Профессиональный строитель и мастер Джордан Смит объясняет:

«С самого начала у нас было два основных метода соединения. Одним из них является механическое крепление, то есть такие вещи, как гвозди, плети, все, что механически связывает материал вместе. А у нас есть клеи — это химическая связь».

До 19 века каждый отдельный гвоздь или другой крепеж ковали вручную, что делало их дорогим товаром. Пионеры часто сжигали свои старые дома, а затем перебирали пепел в поисках гвоздей, которые можно было бы использовать повторно. Сегодня массовое производство не только снизило стоимость металлических крепежных изделий, но и создало большее разнообразие размеров и форм, которые широко доступны.

В то время как все металлические застежки служат одной и той же цели — соединять два куска материала, разные застежки подходят для разных задач. Вот пять наиболее распространенных типов крепежа, которые должен знать каждый подрядчик.

Почему конструкции не падают и не разваливаются? Узнайте все о материалах, скрепляющих строительные материалы, в онлайн-курсе MT Copeland «Крепеж и клеи». Курс, проводимый профессиональным строителем Джорданом Смитом, охватывает самые разные темы: от гвоздей и шурупов до клеев и эпоксидных смол.

Гвозди

Самая известная застежка — гвоздь — использовалась на протяжении тысячелетий — они были найдены в древнеегипетских памятниках, датируемых 3400 г. до н. э. Основной дизайн гвоздя за все это время не сильно изменился, с гладким стержнем и большей шляпкой, хотя сегодня гвозди обычно изготавливаются из стали (часто из нержавеющей стали).

Гвозди имеют собственную классификацию от 2D до 60D. «D» означает денарий, римский пенни — указание на то, сколько они когда-то стоили. Однако на большинстве строительных площадок вы, скорее всего, услышите, что их называют просто их длиной. Например, гвоздь стоимостью 16 пенсов или 16 пенсов имеет длину 3,5 дюйма.

В дополнение к обычным гвоздям существуют другие типы гвоздей, предназначенные для определенных целей. У одних более тонкие стержни, у других менее заметные головки.

Шурупы

История шурупов не так длинна, как у гвоздей, но все же восходит к древним грекам и римлянам, которые использовали винтообразные детали с резьбой в прессах для оливок и винограда. Эти нити вдоль стержней отделяют шурупы от гвоздей.

Во многих случаях гвозди и шурупы взаимозаменяемы. Однако решение об использовании гвоздя или шурупа частично зависит от нагрузок, которым будут подвергаться элементы. Гвозди обладают большей прочностью на сдвиг, а резьбовые крепления имеют большую прочность на растяжение.

В то время как гвозди дешевле, проще и быстрее использовать в крупных проектах, таких как каркас дома; винты часто являются лучшим вариантом для проектов, где головки не будут видны.

Как и гвозди, шурупы бывают разных видов. Шурупы для дерева бывают разных видов, предназначенных как для твердой, так и для мягкой древесины, а другие предназначены для использования с гипсокартоном, кирпичной кладкой, МДФ и другими материалами.



Гайки и болты, а также шайбы

На первый взгляд болт может выглядеть как винт — у него есть головка и стержень с резьбой. Присмотритесь повнимательнее, и первое отличие станет очевидным: болт не сужается к острию, в отличие от винтов. Функционально принципиальное различие между двумя крепежными элементами заключается в том, что винт не закреплен в материале, а вместо этого соединен с гайкой — обычно шестигранным анкером или шестигранной гайкой с соответствующей резьбой. (Крыльчатая гайка — это особый тип гайки с двумя «крыльями» от гайки, предназначенный для использования в тех случаях, когда простого ручного нажатия без каких-либо инструментов достаточно, чтобы зафиксировать гайку на месте.)

Как правило, гайки и болты используются в более крупных проектах, где требуется более высокая грузоподъемность; винты чаще встречаются в более мелких. Материал также определяет, будете ли вы использовать винт или болт — например, если вы соединяете бетонные элементы, болт и гайка обычно являются лучшим вариантом, поскольку твердость бетона затрудняет использование винтов.

Шайбы являются третьим элементом гайки и болта. Эти тонкие диски с отверстиями в центре используются либо на конце гайки, либо на конце болта для распределения нагрузки по большей площади, сводя к минимуму ущерб, вызванный напряжением при установке болта и гайки.



Анкеры

Анкерные болты или анкерные крепления соединяют объекты с бетонной поверхностью, например с фундаментом дома. Их часто отливают на месте, при этом часть болта остается открытой, так что объект можно прикрепить к нему, как правило, с помощью гайки и шайбы. Другие анкерные болты вкручиваются в затвердевший бетон, а затем фиксируются клеем.



Заклепки

Эти застежки соединяют два металлических элемента — это короткие металлические элементы с головками на обоих концах, скрепляющие металлические элементы.
