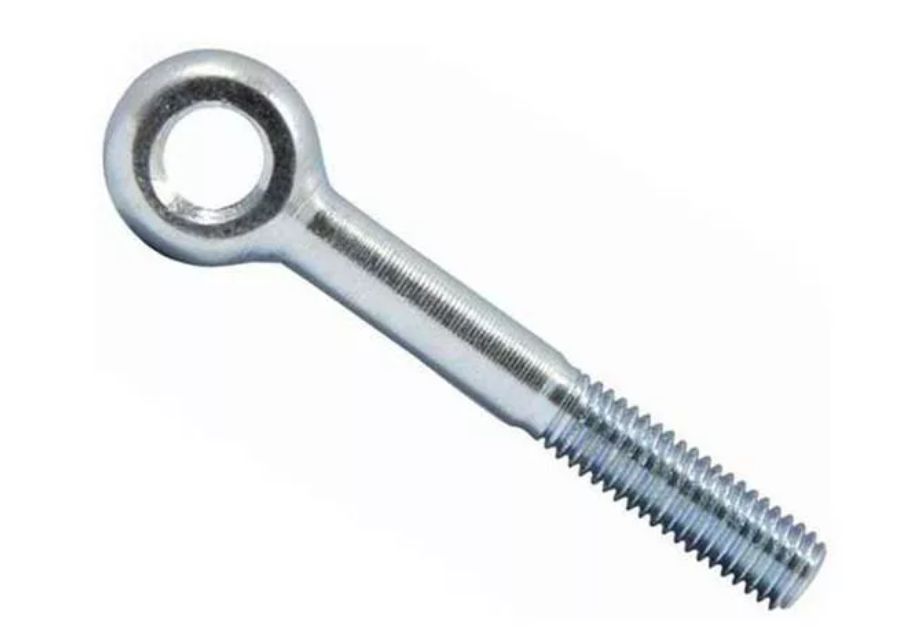

Болт откидной DIN 444: технические характеристики

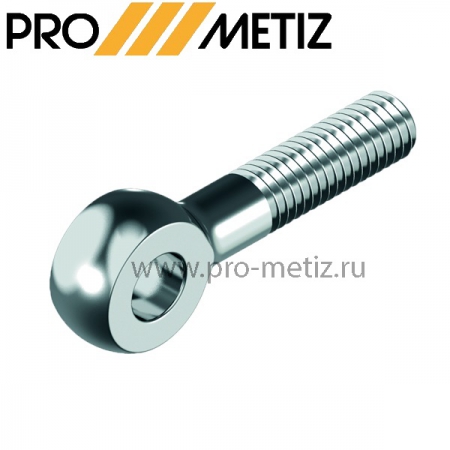

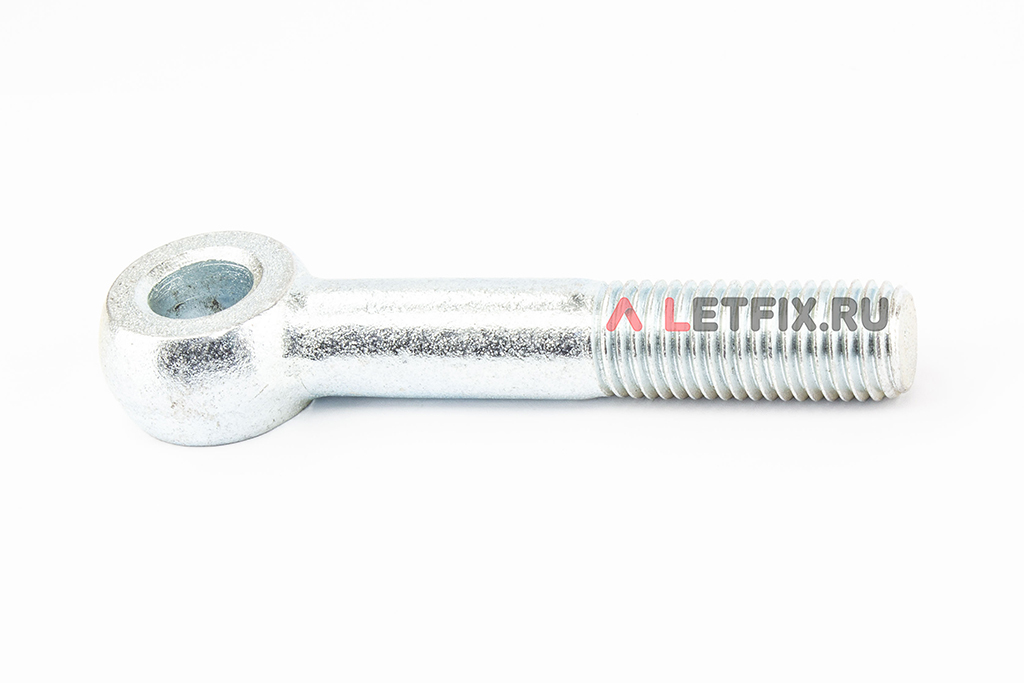

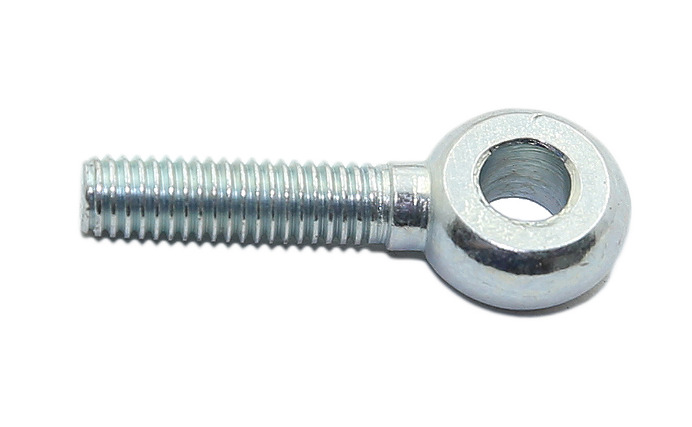

Болт откидной DIN 444

Аналоги ГОСТ: ГОСТ 14724-69, ГОСТ 14725-69 , ГОСТ 3033-79

DIN 444:

Параметры болта

Номинальный диаметр d

М5

М6

М8

М10

М12

М16

М20

М24

М27

М30

М33

М36

М39

Шаг резьбы, P

0,8

1

1,25

1,5

1,75

2

2,5

3

3

3,5

3,5

4

4

Высота  резьбовой части, b, не менее

16

18

22

26

30

38

46

54

60

66

78

84

90

Диаметр кольца, внешний, d1

12

14

18

20

25

32

40

45

50

55

60

65

70

Диаметр кольца, внутренний, d2

5

6

8

10

12

16

18

22

24

27

30

32

35

Ширина кольца, s, не более

8

9

11

14

17

19

24

28

30

34

38

41

46

Высота болта, l, миним.

30

35

40

45

55

70

100

100

120

150

150

160

160

Высота болта, l, макс.

80

90

140

150

260

260

260

260

300

300

300

300

300

Все параметры в таблице указаны в мм.

Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.

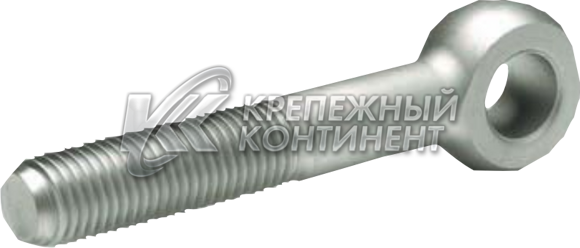

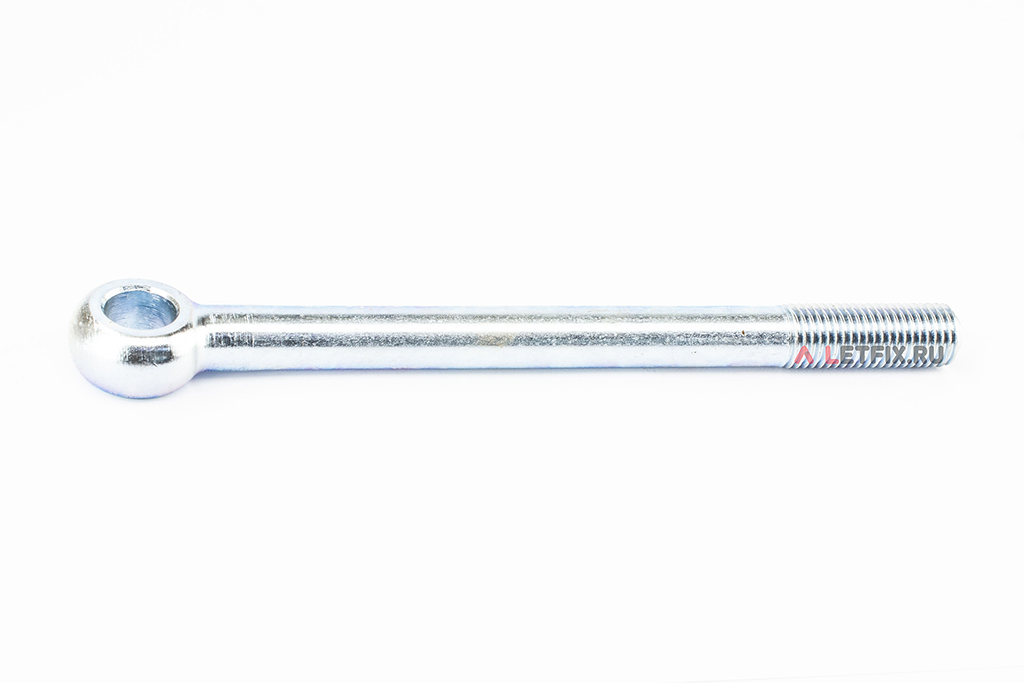

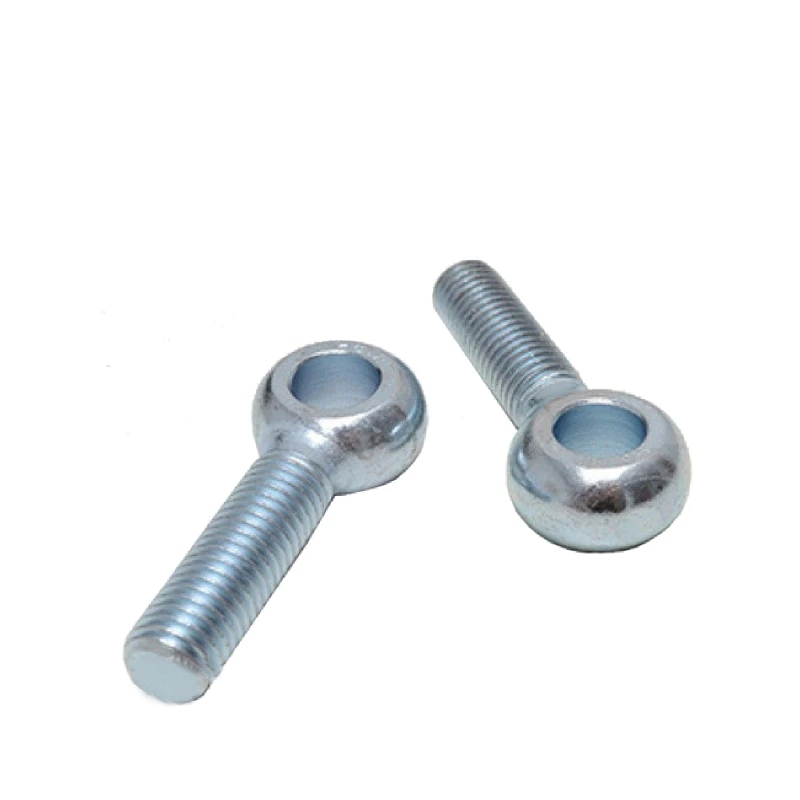

Стандарт DIN 444 Болт откидной высокопрочный с ушком (с петлёй)

DIN 444 = ГОСТ 3033-79, ГОСТ 14724-69, ГОСТ 14725-69

Отправьте заявку и получите оптовые цены!

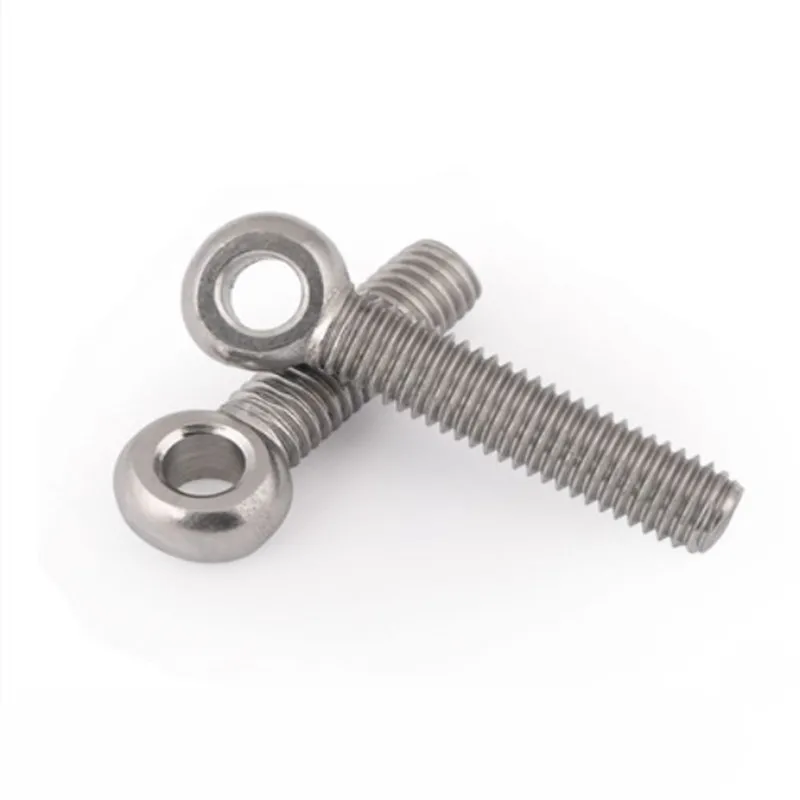

DIN 444 Болт откидной высокопрочный с ушком (с петлёй)

Стандарт DIN 444 соответствует ГОСТ 14724-69, ГОСТ 14725-69, ГОСТ 3033-79.

Описание крепежа: DIN 444 Болт откидной высокопрочный с ушком (с петлёй), неполная метрическая резьба от М5 до М48, длина от 30 до 300 мм. Болты DIN 444 применяются для крепления и соединения деталей и узлов в машиностроении, в строительстве совместно с анкерами.

Материалы:

  • Сталь: 4.8, 5.8, 8.8, 10.9, 12.9 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь: А1 – А5
  • Латунь.

Таблица размеров и характеристик высокопрочных откидных болтов DIN 444 в мм
P 0,8 1 1,25 1,5 1,75 2 2,5 3 3 3,5 3,5 4 4
d2 5 6 8 10 12 16 18 22 24 27 30 32 35
d3 12 14 18 20 25 32 40 45 50 55 60 65 70
s 8 9 11 14 17 19 24 28 30 34 38 41
46
b 16 18 22 26 30 38 46 54 60 66 78 84 90
l d1
M5 M6 M8 M10 M12 М16 M20 M24 M27 M30 M33 M36 M39
30 +
35 + +
40 + + +
45 + + + +
50 + + + +
55 + + + + +
60 + + + + +
65 + + + + +
70 + + + + + +
75 + + + + + +
80 + + + + + +
90   + + + + +
100     + + + + + +
110     + + + + + +
120     + + + + + + +
130     + + + + + + +
140     + + + + + + +
150       + + + + + + + +
160         + + + + + + + + +
200         + + + + + + + + +
260         + + + + + + + + +
300                 + + + + +

Обозначения:
d1 – номинальный диаметр резьбы
P – шаг резьбы
d2 – внутренний диаметр кольца
d3 – внешний диаметр кольца
s – ширина кольца, не более
b – длина резьбы, не менее
l – длина болта

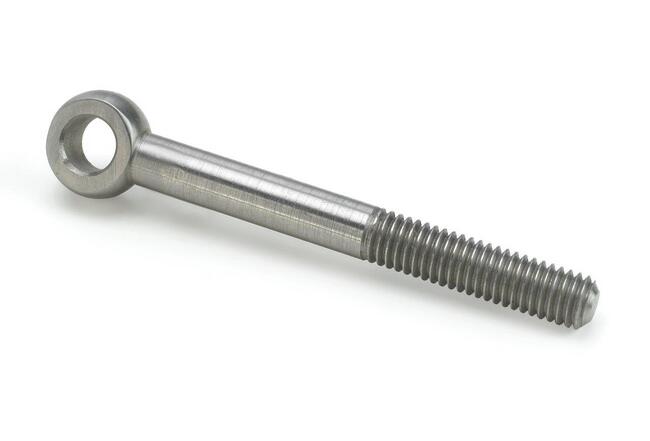

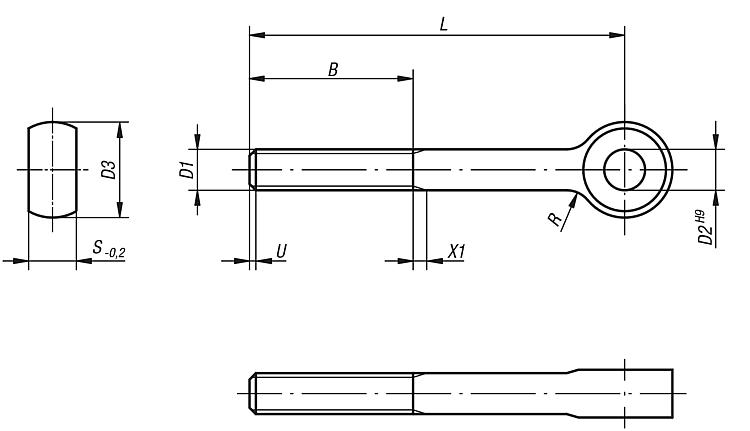

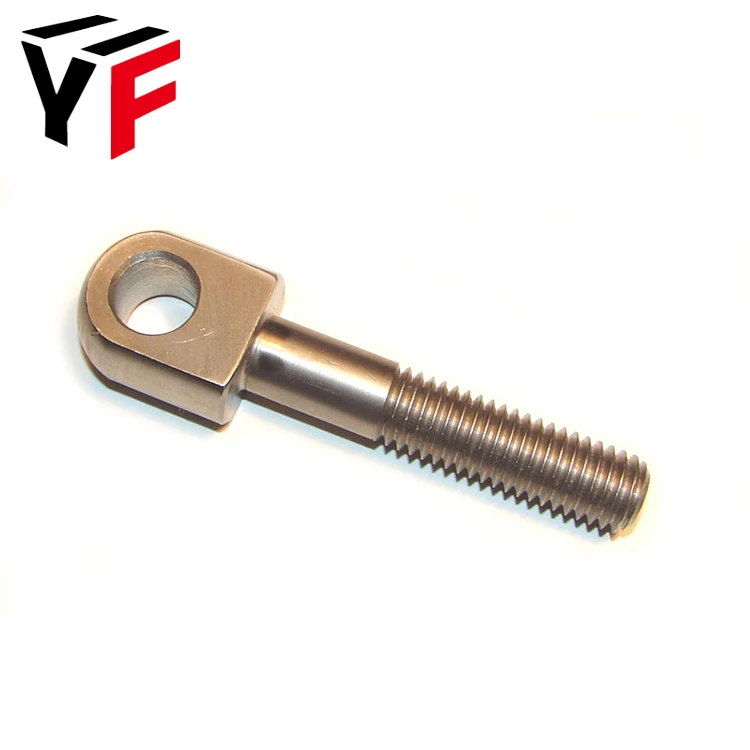

Рым-болты DIN 444, форма B

07180 Возвращение назад
  • Продукты
    • Обзор продукции
      • Гибкая стандартная компонентная система
        • Застежки для шариковых шариков. Рым-болты DIN 444, форма B

Описание товара/изображения продукта

ОписаниеМатериал:Сталь или нержавеющая сталь A2.Исполнение: Сталь класса 8.8, вороненая.
Нержавеющая сталь A2-70, блестящая.Указание:Подходящий шарнирный палец, см. 04250.Обозначение на чертеже:

U = макс. 2 P (неполная резьба)
X1 = по DIN 76 часть 1

Особенности:

СкачатьЗдесь вся информация в формате PDF:

Вы ищете данные САПР? Их можно найти непосредственно в таблице продуктов.

Технический паспорт 07180 Рым-болты DIN 444, форма B 172 кБ

Чертежи

40008

Обзор элементов (сжатый)

Item selection/filter
Order No.
steel
black oxidised		 Order No.
stainless steel A2
bright		 B D1 D2 D3 L R S Фильтр
07180-0550 07180-10550 16 M5 5 12 50 2,5 6
07180-0575 – 16 M5 5 12 75 2,5 6
07180-0650 07180-10650 18 M6 6 14 50 4 7
07180-0675 07180-10675 18 M6 6 14 75 4 7
07180-0850 07180-10850 22 M8 8 18 50 4 9
07180-0875 07180-10875 22 M8 8 18 75 4 9
07180-1075 07180-11075 26 M10 10 20 75 4 12
07180-10100 07180-110100 26 M10 10 20 100 4 12
07180-1275 07180-11275 30 M12 12 25 75 6 14
07180-12100 07180-112100 30 M12 12 25 100 6 14
07180-12120 07180-112120 30 M12 12 25 120 6 14
07180-12130 07180-112130 36 M12 12 25 130 6 14
07180-1475 07180-11475 36 M14 14 28 75 6 16
07180-14130 07180-114130 36 M14 14 28 130 6 16
07180-16130 07180-116130 44 M16 16 32 130 6 17
07180-20140 07180-120140 52 M20 18 40 140 6 22
11011103

Другие элементы в этой категории

.

0003		 << | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>
07020

Шпильки

07030

Шпильки


DIN 6379
07040

Болты с Т-образным пазом


DIN 787
07040

Болты с Т-образным пазом


DIN 787, 12,9
07060

Гайки для Т-образных пазов


DIN 508 усиленный
07061

Гайки для Т-образных пазов


длинные
07070

Т-образные ключи из стали или нержавеющей стали

07071

Шлицевые гайки


Вкручиваемые Тип I
07073

Шлицевые гайки


закручивающиеся, со шпонкой Тип I
07075

Шлицевые гайки


сильный Тип I
<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>

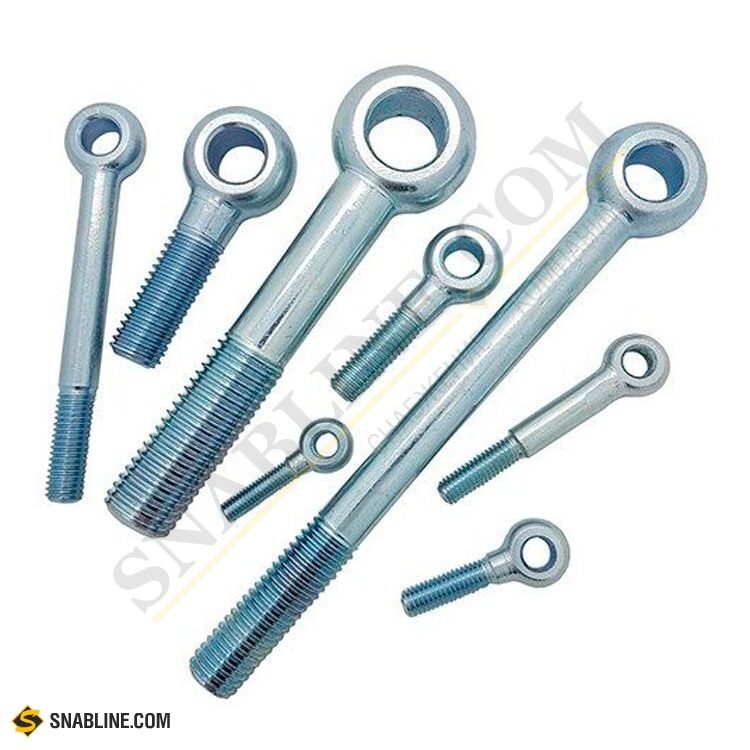

Поворотные болты, DIN 444, форма B от HALDER

, Умеренная сталь. 17 9014 9014 9000 9014 9000

7,95 €

 1 В тот же день

Стоки

 10 M8 40 Сталь, обработанная термообразованием, качество 8,8, черная 8 18 22 1 22 1 22.

8,36 €

 1 2 дня 10 M8 60 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 8 18 22.

8,69 €

 1 В тот же день

Стоки

 10 M10 50 Сталь, обработанная тепло, мертвые, качество 8,8, черный 10 20 26 12.

8,94 €

6,34 €

 1 В тот же день

Stock

 10 M10 75 Сталь, обработанная термообразованием, качество 8,8, черная 10 20 26 12 20 26 12 20 26 12 20 26 12.

90,28 €

 1 2 дня 10 M10 100 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 10 20 26 12.

8,54 €

 1 В тот же день

Stock

 10 M12 60 Сталь, обработанная термообразованием, качество 8,8, черная 12 25 30 14 25 30 14

8,94 €

 1 2 дня 10 M12 80 ТЕПРАТИРОВАННАЯ СТАРЬ, ЧЕРЕЗОРОВНАЯ, КАЧЕСТВО 8,8, Черный 12 25 30 14 8 30 14 8

90,91 €

 1 2 дня 10 M12 120 ТЕПРАТИРОВАННАЯ СТАЛЬНА

10,74 €

 1 2 дня 10 M16 80 ТЕПРАТИТЕЛЬНАЯ СТАРЬ, Сталь, Компания, качество 8,8, черный 16 32 38 17 Тепло-дефект, температура, температура, температура, температуру, температуру, температуру.

13,34 €

 1 2 дня 10 M16 150 ТЕПРАТИРОВАННАЯ СТАЛЬНАЯ СТАРЬ, ЧЕРТАЯ, КАЧЕСТВО 8,8, Черный 16 32 44 17 Тепло-дефектная стая, температура. Теняная стая.

2,30 €

 1 2 дня 10 M5 25 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 5 12 16 6.

3,30 €

 1 В тот же день

Stock

 10 M5 30 Сталь, обработанная термообразованием, качество 8,8, черная 5 12 16 6

2,40 €

 1 В тот же день

Stock

 10 M5 35 Сталь, обработанная термообразованием, качество 8,8, черная 5 12 16 12 16

3,41 €

 1 В тот же день

Stock

 10 M5 40 Сталь, обработанная термообразованием, качество 8,8, черное 5 12 16 6

2,62 €

 1 2 дня 10 M6 30 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 6 14 18 7.

2,74 €

 1 В тот же день

Stock

 10 M6 40 Сталь, обработанная термообразованием, качество 8,8, черная 6 14 18 14.

2,95 €

 1 2 дня 10 M6 50 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 6 14 18 7.

3,52 €

 1 2 дня 10 M6 60 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 6 14 18 7.

3,17 €

 1 2 дня 10 M6 80 ТЕПРАТИРОВАННАЯ СТАРЬ, МАРМОВАННАЯ, качество 8,8, черный 6 14 18 7 Опленная сталь, терапея, температура 8.8, 70008.

3,21 €

 1 2 дня 10 M8 40 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 8 18 22.

3,61 €

 1 2 дня 10 M8 50 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 8 18 22.

3,48 €

 1 В тот же день

Stock

 10 M8 60 Сталь, обработанная термообразованием, качество 8,8, черная 8 18 22 18 22 18 22 18 22 18 22

3,65 €

 1 В тот же день

Stock

 10 M8 80 Сталь, обработанная термообразованием, качество 8,8, черная 8 18 22 18 22 18 22 18 22.

4,20 €

 1 2 дня 10 M8 100 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 8 18 22.

4,08 €

 1 2 дня 10 M10 50 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 10 20 26 12.

4,30 €

 1 3 дня 10 M10 60 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 10 20 26 12.

4,52 €

 1 2 дня 10 M10 75 ТЕПРАТИРОВАННАЯ СТАРЬ, ЧЕРЕЗОРОВНАЯ, КАЧЕСТВО 8,8, Черный 10 20 26 12.

4.92 €

 1 В тот же день

Stock

 10 M10 100 Сталь, обработанная термообразованием, качество 8,8, черная 10 20 26 12 20 26 12 20 0008 26 12.

5,25 €

 1 В тот же день

Стоки

 10 M10 120 Сталь, обработанная термообразованием, качество 8,8, черная 10 20 26 12 20 26 12 20 26 12 20 26 12.

5,25 €

 1 В тот же день

Stock

 10 M12 50 Сталь, обработанная термообразованием, качество 8,8, черная 12 25 30 14 25 30 14

5,40 €

 1 В тот же день

Stock

 10 M12 60 Сталь, обработанная термообразованием, качество 8,8, черная 12 25 30 14 25 30 14

5,91 €

 1 В тот же день

Stock

 10 M12 80 Сталь, обработанная термообразованием, качество 8,8, черная 12 25 30 14 25 30 14

6,26 €

 1 В тот же день

Стоки

 10 M12 100 Сталь с теплообмененной, закаленная, качество 8,8, черная 12 25 30 14 25 30 14

6,63 €

 1 В тот же день

Стоки

 10 M12 120 Сталь, обработанная тепло, смягченная, качество 8,8, черный 12 25 30 14 9000

7,89€

 1 В тот же день

Стоки

 10 M16 60 Сталь, обработанная тепло, смягченная, качество 8,8, черный 16 32 38 17 32 38 17 9000 38 17 9000 38 17

8,40 €

 1 2 дня 10 M16 80 ТЕПРАТИТЕЛЬНАЯ СТАРЬ, Сталь, Компания, качество 8,8, черный 16 32 38 17 Тепло-дефект, температура, температура, температура, температуру, температуру, температуру.

90,17 €

 1 В тот же день

Стоки

 10 M16 100 Сталь, обработанная термообразованием, закаленная, качество 8,8, черная 16 32 38 17 32 38 17 9000 38 17 9000 38 17

90,75 €

 1 В тот же день

Стоки

 10 M16 120 Сталь с теплообмененной, смягченной, качество 8,8, черный 16 32 38 17 32 38 17 9000 32 38
32 38 32 38

10,74 €

 1 В тот же день

Стоки

 10 M16 150 Сталь с теплообмененной, смягченной, качество 8,8, черный 16 32 44 17 32 44 17 9000 32 44
32 44

12,64 €

 1 2 дня 10 M20 100 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 18 40 46 22 8. 898 46 22.

13,58 €

 1 В тот же день

Стоки

 10 M20 120 Сталь, обработанная термообразованием, качество 8,8, черная 18 40 46 22 40 46 22 9000 40008 46 22 9000 400008 46 22 9000

15.49€

 1 2 дня 10 M20 160 ТЕПРАТИРОВАННАЯ СТАРЬ, Сталь, Компания, качество 8,8, черный 18 40 52 22 800008 52 22.

17,52 €

 1 2 дня 10 M20 200 ТЕПРАТИРОВАННАЯ СТАРЬ, МЕРМЕНТАЯ, качество 8,8, черный 18 40 52 22 80008 52 22.

21,80 €

15,47 €

 1 В тот же день

Стоки

 10 M24 100 Сталь, обработанная тепло, смягченная, качество 8,8, черная 22 45 54 25 45 54 25 9000 54 9000 54

23,61 €

16,76 €

 1 В тот же день

Наличие

 10 M24 120 Закаленная сталь, закаленная, качество 8. 8, цвет черный 22 45 54 25 Закаленная сталь, качество 8.8, цвет черный

8

8 26,92 €

19,92 €

 1 В тот же день

Стоки

 10 M24 160 Сталь с теплообмененной, закаленная, качество 8,8, черная 22 45 60 25 45 60 0008 25 9000 45 600008 25 9000 45 60 0008

30,50 €

 1 2 дня 10 M24 200 ТЕПРАТИТЕЛЬНАЯ СТАРЬ, Сталь, качество 8,8, черный 22 45 60 25 8 60 25 8.

3,64 €

 1 В тот же день

Stock

 10 M5 25 Stainless steel 1.4301 5 12 16 6 Stainless steel 1.4301

3,68 €

 1 В тот же день

Сток

 10 M5 30 Нержавеющая сталь 1,4301 5 12 16 6 СТАННАЛЬНАЯ СТАЛЬНА 3,71 €

 1 2 дня 10 M5 35 Нестандартная сталь 1. 4301 5 12 16 6 СТВЯНАЯ СТАЛЬНА 3,77 €

 1 В тот же день

Наличие на складе

 10 M5 40 Stainless steel 1.4301 5 12 16 6 Stainless steel 1.4301

3,68 €

 1 В тот же день

Стандарт

 10 M6 30 нержавеющая сталь 1.4301 6 14 18 7 Нержавеющая сталь 1.4301

3,77 €

 1 В тот же день

Стандарт

 10 M6 40 Нержавеющая сталь 1. 4301 6 14 18 7 Нержавеющая сталь 1.4301
088 3,86 €

 1 2 дня 10 M6 50 Нержавеющая сталь 1.4301 6 14 18 7 Нержавеющая сталь 1.4301

3,94 €

 1 2 дня 10 M6 60 Нержавеющая сталь 1.4301 6 14 18 7 Нержавеющая сталь 1.4301

5,18 €

3,68 €

 1 В тот же день

Наличие на складе

 10 M6 80 Нестандартная сталь 1. 4301 6 14 18 7 СТВЯНАЯ СТАЛЬНА 4,72 €

 1 3 дня 10 M8 40 Stainless steel 1.4301 8 18 22 9 Stainless steel 1.4301

4,76 €

 1 3 дня 10 M8 50 нержавеющая сталь 1.4301 8 18 22 9 Нержа Неверия 1.4301

4,88 €

 1 2 дня 10 M8 60 Нержавеющая сталь 1.
