Четырехсторонний продольно-фрезерный станок С25-5А — Станки Боровичи Технолес

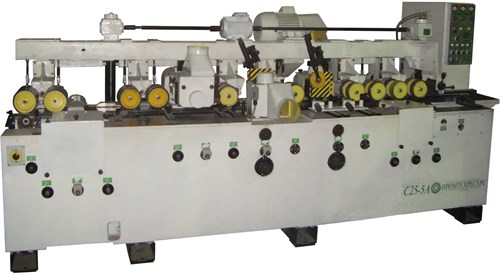

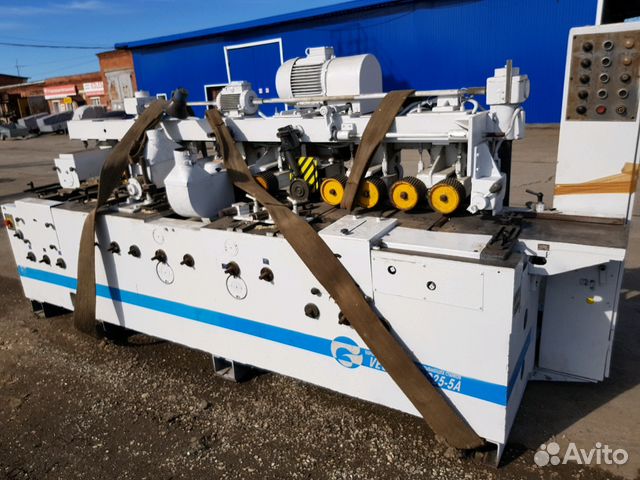

Четырехсторонний продольно-фрезерный станок С25-5А

Предназначен для плоской и профильной обработки досок, брусков, брусьев и бруса с четырех сторон за один проход. Применяется в производстве высококачественных погонажных изделий (вагонки, евровагонки, полового шпунта, наличника, галтелей, плинтуса, штапика, багета), деталей окон, дверей. Механизмы станка смонтированы на литой станине, снижающей вибрацию и сохраняющей точность обработки. Станок комплектуется износостойкими полиуретановыми роликами. Станок имеет пять шпинделей: нижний, правый, левый, верхний и калевочный.

На калевочный шпиндель могут быть установлены:

в нижнем положении:
фрезы для обработки нижней плоскости заготовки, дисковые пилы для продольной распиловки.
в вернем положении:
фрезы для плоской и профильной обработки заготовки.

Профильные работы на станке выполняются фрезами, установленными на шпинделях, кроме нижнего. Механизм подачи имеет верхние и нижние ролики, расположенные по всей длине станка, что обеспечивает надежную подачу обрабатываемых заготовок.

Станок оснащен предохранительными устройствами и блокировками, обеспечивающими безопасную работу.

Скорость перемещения заготовки регулируется вариатором.

В стоимость станка входят пусконаладочные работы и обучение персонала на месте установки.

По желанию заказчика осуществляем поставку:

  • системы стружкоудаления (аспирации) разного исполнения и комплектации,
  • строгальные фрезы различных типов и профилей.

На всю продукцию распространяется гарантия от 1 года до 3 лет.

Отгрузка оборудования производится автомобильным транспортом со склада г. Боровичи Новгородской области (см. схему проезда). Погрузка производится бесплатно.

Размеры обрабатываемого материала, ммширина50-250
толщина12-170
наименьшая длина630
Скорость подачи, м/мин7-35
Количество шпинделей5
Частота вращения фрез, об/мин6000
Диаметр фрез, ммцилиндрических140
профильных140-180
Наибольший диаметр пил для продольной распиловки, мм250
Диаметр шпинделей, ммвертикальных (правый, левый)50h6
горизонтальных (нижний, верхний, калёвочный)50h6
Диаметр цанговых оправок под режущий инструмент, мм60
Суммарная мощность электродвигателей, кВт49,6
Габаритные размеры, мм3750х1545х1900
Масса, кг5250

Стоимость станка рассчитывается на основании требований к продукции и строгальному инструменту. Полную информацию по станкам, отдельным узлам и расходным материалам можно получить по телефонам

8(952)485-11-11 , 8(911)604-33-57, или с помощью бесплатного обратного звонка

Технические характеристики четырехсторонних продольно-фрезерных станков производства Боровичского ЗДС — Станки Боровичи Технолес

Технические характеристики четырехсторонних продольно-фрезерных станков производства Боровичского ЗДС

В стоимость станка входят пусконаладочные работы и обучение персонала на месте установки.

По желанию заказчика осуществляем поставку:

  • системы стружкоудаления (аспирации) разного исполнения и комплектации,
  • строгальные фрезы различных типов и профилей.

На всю продукцию распространяется гарантия от 1 года до 3 лет.

Отгрузка оборудования производится автомобильным транспортом со склада г. Боровичи Новгородской области (см. схему проезда). Погрузка производится бесплатно.


ПОДРОБНО:С16-1АС16-42С16-51С25-4С25-4АС25-4АБ
С25-5
С25-5АС25-5АБС25-5АБЧ
Размеры заготовки, ммширина32-17032-16032-17055-23055-25050-25050-23050-25050-25050-250
толщина10–12510-10012-13012-12512-17025-23012-12512-17025-23025-230
наименьшая длина400400400630630630630630630630
наибольшая толщина90100125125505050505050
Наименьшие размеры изделияширина30303045454545454545
толщина881010101010101010
длина400400400630630630630630630630
Наибольший припуск обработки фрезами, ммцилиндрическими7877777777
плоскими2 — 32 — 32 — 32 — 32 — 32 — 32 — 32 — 32 — 32 — 3
Наибольшая глубина профиля20203030203030303030
Скорость подачи, м/мин7-357; 137-357-357-357-357-35 7-357-357-35
Количество шпинделей4454445555
Частота вращения фрез, об/мин, не менее6000560056006000620062006200560056005600
Диаметр цилиндрических фрез, мм140140140140-160140-160140-160140140140140
Наибольший диаметр профильных фрез, мм180180180180180180180180180180
Наибольший диаметр пил, мм250250250250250
Диаметр шпинделей, ммвертикальных40h640h640h640h640h640h650h650h650h650h6
горизонтальных40h640h640h650h650h650h650h650h650h650h6
Диаметр переходных оправок под реж. инструмент60h660h660h660h660h660h660h660h660h660h6
Суммарная мощность электродвигателей, кВт31,617,542,638,638,642,149,649,656,656,6
Габаритные размеры, ммдлина34602455495034903490349043953750
3750
3750
ширина1170125013701510151015101510156015601560
высота1800140018401870187018701870187018701870
Масса станка, кг3800180049504200440047005000520053805380

Стоимость станка рассчитывается на основании требований к продукции и строгальному инструменту. Полную информацию по станкам, отдельным узлам и расходным материалам можно получить по телефонам 8(952)485-11-11 , 8(911)604-33-57, или с помощью бесплатного обратного звонка

ПОДРОБНО:С16-1АС16-42С16-51С25-4С25-4АС25-4АБС25-5С25-5АС25-5АБС25-5АБЧ

Боровичи четырехсторонний станок

автоматических коробок четырехсторонняя складывая / машина скоросшивателя случая

1.Что такое гарантия на машину компании Innovo? —- один год.

2. Ваша машина имеет сертификат CE? —- Да.

3. Какое время производства при оформлении заказа? —- около 7-30 дней

4.Что такое время доставки? —- В течение 7-30 дней после получения оплаты.

5.Can Innovo компания обрабатывает доставку для клиентов? —- Да.(Пожалуйста, предоставьте нам запрошенный порт, и мы сможем проверить стоимость доставки и организовать доставку вашего заказа)

6. Сильна ли упаковка? —- Да, конечно! Все наши экспортные упаковки с прочным деревянным корпусом, все подтверждают стандарт экспорта упаковки.

7. Как насчет процесса послепродажного обслуживания? —- Если у вашей машины возникли проблемы, свяжитесь с отделом продаж, и мы решим вашу проблему как можно скорее.

8.Вы производитель? —- Да, мы являемся производителем с 10-летним опытом и профессией.

9.Какое минимальное количество для заказа? —- Пробный заказ 1 шт приемлем, мы пошли бизнес шаг за шагом с высоким качеством продукции и отличным обслуживанием.

10 У вас есть товар на продажу? —- Может быть, это зависит от того, какая машина вам нравится.

11 Проверяете ли вы готовую продукцию? —- Да, каждый этап производства продукции будет отобран проверкой отделом контроля качества перед отправкой.

12. Какой срок оплаты? —- T / T 30% авансом, остаток выплачивается против копии B / L. Мы также принимаем оплату через West Union. Вы можете выбрать, как вам нравится.

Мы являемся профессиональным производителем с 2005 года. Мы верим, что наша продукция обеспечит вам большие преимущества и преимущества для бизнеса.

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.Мы ответим вам в первый раз, когда сможем.

Безкарточная машина для чистой воды RO машина четырехсторонний клапан Переключатель быстрого соединения четырехсторонний клапан Четырехсторонняя труба 1/4 четырехходовая | |

Описание продукта

Безкарточная машина для чистой воды RO-машина Четырехсторонний клапан-переключатель Быстрое подключение четырехстороннего клапана Четырехсторонний 1/4 трубки четырехходовой

Упаковка: 1/4

* Выберите Китай воздушной почтой Обратите внимание *

Китай воздушной почтой существует проблема высокого риска потери пакетов и долгое время,

мы предлагаем вам использовать экспресс-перевозки (EMS / DHL / FedEx / TNT / UPS) для безопасного и быстрого.

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

Если вам нужны другие модели или другой размер, пожалуйста, свяжитесь с нами

Параметры продукта

У нас также есть другие соответствующие продукты, если вам нужно, пожалуйста, свяжитесь со мной!

000

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

1.ДОСТАВКА ПО ВСЕМУ МИРУ . (За исключением некоторых стран и APO или FPO)

2. Заказы обрабатываются своевременно после подтверждения платежа.

3. Мы только грузим к адресам подтвержденного заказа. Ваш заказ адрес должен совпадать с адресом доставки.

4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути

может меняться, особенно в праздничные дни.

6. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы отследим посылку

и ответим вам как можно скорее. Наша цель – удовлетворение клиентов !

7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада

для быстрой доставки.

8. Бразильский гражданин выбирает EMS, оплата после успешной, пожалуйста, укажите CPF НЕТ.Или сообщение для нас.

Оплата

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

1) Мы принимаем Alipay, Западное соединение, T / T. Все основные кредитные карточки принимаются через безопасный платеж

ESCROW

процессор.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку

Платежи должны быть завершены в течение 3 дней.

4) Если платеж не прошел успешно или кредитной картой, выйдите из новой платежной системы, платеж или

перезагрузите компьютер или свяжитесь с нами.

Гарантия

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

1. 12 месяцев Ограниченная гарантия производителя на дефектные изделия

(за исключением поврежденных и или неправильно после получения).

Принадлежности

поставляются с 3-месячной гарантией.

2. НЕОБХОДИМО, чтобы дефектные элементы были доложены и возвращены в течение гарантийного периода.

Вы должны сообщить нам, в чем заключается дефект, и указать номер вашего заказа.

3. Если вы не удовлетворены, когда получите ваш товар, пожалуйста, верните его

в течение 14 дней для замены или возврата денег. Пожалуйста, свяжитесь со мной

, прежде чем вернуть его.

МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ с истекшим сроком гарантии.

Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress!

Обратная связь

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов

, обратная связь очень Важно Мы просим вас немедленно связаться с нами

ПЕРЕД тем, как вы дадите нам нейтральный или отрицательный отзыв, чтобы мы

могли удовлетворительно решить ваши проблемы.

Невозможно решать вопросы, если мы не знаем о них.

Если вам нужно больше продукта о пневматике, пожалуйста, свяжитесь со мной, спасибо.

Skype : live: manager_5224

whatsapp: +8613777253789

.

Четырехсторонняя запечатанная машина-саше

машина для производства полиэтиленовых пакетов

Характеристика:

1. Управление экраном интерфейса человек-компьютер 1.Large, автоматическое проектирование.

2. Новая конструкция 4-х сторонней герметичной нагревательной конструкции, высокопрочная герметизация

1. Специальная система управления двигателем, пригодная для работы на высокой скорости.

2. Имеет EPC и двойное отслеживание фотоэлемента для размотки

3. Супер длинный размер с пропуском устройства.

Дополнительно:

1) Размоточное устройство с двумя слоями

2) Размотчик с автоматическим подъемным устройством

3) Перфоратор

Технический параметр:

0

Технический параметр

Тип

Четырехсторонний станок С25-2А, 1983 г.в., с консервации (Боровичи)

(объявление не действительно)

Станок в отличном состоянии!!!
Ширина обрабатываемого материала, мм 50-250
Толщина обрабатываемого материала, мм 12-125
Наименьшая ширина обработанного изделия, мм 45
Наименьшая толщина обработанного изделия, мм 10
Наименьшая длина обрабатываемого материала, мм 630
Скорость подачи, м/мин 10-40
Диаметр фрез, мм 180
Частота вращения фрез, об/мин 5000
Наибольший диаметр пилы, устанавливаемой на шпинделе калевочного суппорта, мм 250
Габариты станка, мм 4200х1300х1450
Масса станка, кг 4860
Масса станка без электрошкафа, инструмента и принадлежностей, кг 4400

Четырехсторонний станок С25-2А, 1983 г.в., с консервации (Боровичи)

Код объявления:62898
Просмотров:1872
Дата размещения:26.03.2010
Действительно до:31.12.2010
Тип:Объявление о продаже оборудования
Категория:Деревообрабатывающее оборудование :: Четырехсторонние станки

Оплата и доставка

Цена:170000 руб за шт
Объем поставки:1 шт
Условия оплаты:нал.
Транспортное средство:по договорённости

Сведения о продавце

Автор: ИП “ИП Воробьев Дмитрий Сергеевич”
Адрес эл. почты: Отправить письмо
Web-сайт:http://www.fw-stanki.ru
Контактная информация:Адрес: Россия, Щелково, Московская обл., Щелковский р-н, п.Монино, лу. Дружбы 1-44
Телефон: +7 (906 0044-14-69
Контактное лицо: Воробьев Дмитрий
Другие объявления из данной категории:
Продаем станок Gubisch D23-91
Станок Gubisch D23-91 Год выпуска – 1984 г. Количество шпинделей 7. 1-ый – 5, 5kw нижний 2-ой – 5, 5kw правый 3-ий – 11, 0kw левый 4-ый – 11, 0kw левый 5-ый – 7, 5kw правый 6-ой – 7, 5kw верхний 7-ой – 5, 5kw верхний Ширина строгания max. – 230 мм Высота строгания max. – 140 мм…
Четырехсторонний продольнофрезерный станок G240 GRIGGIO
Четырехсторонние строгально-калевочные станки могут поставляться с 4, 5 или 6 шпинделями: G 240P/4, G 240P/5F, G 240P/6F. Комплектация G 240P/6F : 1-нижний, 2 и 3 вертикальные, 4-верхний, 5-верхний, 6-нижний. Повышенная мощность двигателей в базовой комплектации позволяет выполнять сложную…
продается новая паркетная линия
Продается паркетная линия. Новая в упаковке – абсолютный аналог Costa (Италия). Полностью автоматизирована – полный цикл изготовления штучного паркета из паркетной заготовки (возможно изготовление погонажных изделий). Имеет награды на международных выставках. Производительность 100 тыс. кв.м…
Оборудование из данной категории:
Nortec GL
Станки серии GL предназначены для изготовления конструкционного бруса и бруса для домостроения с максимальным сечением 300 х 230 мм, а также для изготовления широкой гаммы погонажных изделий. Станки рассчитаны на работу в самом интенсивном режиме. Эксклюзивная литая конструкция станины выполнена с…
С26-2Н
Станок предназначен для профильной и плоскостной обработки пиломатериала половой доски, вагонки, наличников, брусков, плинтуса и прочих фасонных изделий.
G18/22-GS180-G220/240
Четырехсторонние многошпиндельные станки предназначены для высокоточной плоской и профильной обработки досок, брусков, брусьев с четырех сторон за один проход с целью получения высококачественных изделий (половой доски, вагонки, брусков, заготовок для оконного производства, плинтуса и проч…

Новый строгальный четырёхсторонний станок эконом-класса! » “Лесной Регион”

Боровичский завод дерево-обрабатывающих станков в Новгородской области хорошо известен на рынке как производитель тяжёлого оборудования для деревообработки. Осенью 2009 года компания выпустила на рынок «облегчённую» модель – строгальный (продольно-фрезерный) четырёхсторонний станок С23-4. Станок отличают малые габариты и небольшое энергопотребление.

Появление оборудования эко- ном-класса лишь частично связано с кризисом. Главная причина – расширение модельного ряда станков, выпускаемых заводом.

Основу станка нового модельного ряда серии С23 составляет чугунная литая станина, которая гасит любые вибрации, возникающие в процессе обработки. Подача заготовки производится при помощи зубчатых вальцов. Благодаря специальной зубчатой нарезке вальцы меньше вдавливаются в древесину. Прижим производится пневматикой с плавной регулировкой давления. Такая система прижима позволяет с высоким качеством и точностью обрабатывать как мягкие, так и твёрдые породы древесины. К примеру, с использованием наших станков, изготавливаются межкомнатные двери. В станке применён карданный привод подающих вальцов, который имеет ряд преимуществ (более прочный, долговечный, точный) по сравнению с цепным приводом.

Максимальная ширина обработки составляет 230 мм, высота – 120 мм. Четыре шпинделя расположены по классической схеме – низ, право, лево, верх. При этом реализована довольно простая конструкция в пазе. Мотор-редуктор червячный регулируемый со скоростью подачи до 24 м/мин. позволяет обрабатывать заготовку с хорошим качеством.

Настройка станка производится с помощью высокоточных счётчиков-визуализаторов с ценой деления 0,1 мм. Все основные настройки производятся с передней панели станка.

Станок модификации С23-4 оснащён централизованной системой смазки.

В базовую комплектацию станка входят пневматический поджим вальцов подачи, регулируемый втягивающий валец перед первым нижним шпинделем, прижимные ролики сверху и слева перед зоной втягивания заготовок, вставные сегменты для второго и третьего шпинделя, электрический насос для очистки столов от смолы, центральный блок смазки всех узлов, защитный кожух, применение которого позволяет избежать образования взрывоопасной пылевой взвеси в цеху и защищает рабочий персонал от шумовых вибраций в процессе обработки заготовки.

Стоит отметить, что российских аналогов данного оборудования не существует, однако производители из Китая, Италии, Германии и многих других стран Европы и Азии выпускают идентичное оборудование. В конструктив четырёхстороннего строгального станка сложно внести инновационные усовершенствования, тем не менее С23-4 имеет ряд преимуществ.

Станок рассчитан на российские условия,в том числе на разнотолщинность по-даваемой заготовки. Регулирование скорости более плавное, можно войти в любой диапазон и получить строганый материал заданных параметров. С при
Всё выпускаемое оборудование может работать при температуре до минус 200С и обрабатывать как сухую, так и сырую заготовку. Ни наодном импортном станке делать это невозможно.

На деревообрабатывающем оборудовании Боровичского завода, в том числе на С23-4, может использоваться любой инструмент — от 125 до 203 мм, за исключением нижней фрезы (до 140 мм).

Обращаем внимание возможных покупателей, что Боровичский ЗДС имеет дилерскую сеть. Официальные представители завода размещены на сайте БЗДС: www.bzdscompany.ru.
Приобретая станки и запчасти у посторонних заводу лиц, Вы рискуете получить некачественный товар.

На складе завода и у официальных представителей предприятия есть в наличии любые запасные части ко всем моделям станков, когда­либо выпускаемых Боровичским заводом деревообрабатывающих станков.

Официальные региональные представители осуществляют:
1. Продажу станков, запчастей по ценам заводаизготовителя.
2. Проведение пусконаладочных работ с обучением персонала.
3. Модернизацию станков на месте у заказчика.
4. Покупку и восстановление б/у станков.
5. Техническую поддержку.


174411, г. Боровичи Новгородской обл., ул. Окуловская, 12
Тел. 8 (81664) 46565, 46599; моб. 89211918179.
Email: [email protected]
Web: www.bzdscompany.ru

Каталог запасных частей станка модели С25-5А / «Станки Технологии Консультации» г. Киров


п/п
Наименование / Обозначение  Стр.
1 Станок строгальный (продольно-фрезерный) четырехсторонний модели С25-5А 3
2 Прижим боковой С25-4А.32.000 СБ 8
3 Прижим боковой С25-4.21.000-01 СБ 12
4 Когтевая защита С16-41.16.000 СБ 14
5 Станина станка мод. С25-5А 17
6 Станина станка мод. С25-5А (наладка на пиление, калевочный суппорт в нижнем положении) 21
7 Ограждение С25-5А.11.020 СБ 24
8 Стол передний С25-4А.29.000 СБ 26
9 Линейка С25-4А.31.000 СБ 28
10 Суппорт нижний С25-4А.12.1.000 СБ 30
11 Опора дополнительная С25-4А.12.500 СБ 33
12 Шпиндель ШУ.11.000-05 СБ 35
13 Суппорт правый С25-4А.13.000-01 СБ 37
14 Ограждение С25-4А.13.100 СБ 39
15 Шпиндель ШУ.11.000-10 СБ 41
16 Суппорт левый С25-4А.14.000-01 СБ 43
17 Ограждение С25-4А.14.100 СБ 45
18 Прижим С25-4А.14.300 СБ 47
19 Шпиндель ШУ.11.000-11 СБ 49
20 Суппорт верхний С25-4А.15.1.000 СБ 51
21 Ограждение С25-4А.15.200 СБ 54
22 Опора дополнительная С25-4А.15.500-02 СБ 56
23 Прижим передний С25-4А.15.1.300 СБ 58
24 Прижим С25-61.15.300 СБ 60
25 Шпиндель ШУ.11.000-04 СБ 62
26 Суппорт калевочный С25-5А.12.000-02 СБ 64
27 Опора дополнительная С25-4А.15.500-06 СБ (верхнее положение суппорта) 68
28 Опора дополнительная С25-4А.15.500-06 СБ (нижнее положение суппорта) 70
29 Шпиндель ШУ.11.000-06 СБ 74
30 Механизм подачи С25-5А.17.000-07 СБ 76
31 Модуль привода С16-3.25.000 СБ 84
32 Модуль привода С16-3.25.000-01 СБ 91
33 Модуль привода С16-3.27.000 СБ 92
34 Модуль привода С16-3.27.000-01 СБ 95
35 Модуль привода С16-3.27.000-04 СБ 96
36 Ролик нижний С25-4А.21.000-03 СБ 98
37 Ролик нижний С25-4А.23.000-08 СБ 100
38 Редуктор С25-4А.30.000-04 СБ 102
39 Редуктор С25-4А.30.000-05 СБ 104
40 Ролик неприводной С16-1А.24.000-02 СБ 105
41 Прижим верхний С16-2А.33.000 СБ 107
42 Привод подачи С25-4А.18.000-01 СБ 109
43 Приложение №1. Схема сборки шпиндельного узла с использованием старых шпинделей и гильз  111
44 Приложение №1. Доработка ограждений фрез под установку прижимов новой конструкции 112

Боровичский завод деревообрабатывающих станков / 1WOOD

О компании

Боровичский завод деревообрабатывающих станков – одно из старейших предприятий российского станкостроения. Завод был основан в 1894 году как кустарный цех по производству литых чугунных изделий хозяйственно-бытового назначения. К 1930 году на предприятии было освоено производство текстильного и вязального оборудования, а к началу Великой Отечественной войны завод превратился в мощное машиностроительное предприятие, на котором работало более 1500 человек. В начале войны вместе со всем оборудованием эвакуируется во Владимирскую область, а в опустевшие корпуса переводится один из механических заводов Ленинграда, где организуется производство продукции для фронта. За трудовые достижения в годы Великой Отечественной войны 63 работника завода награждены грамотами, 96 человек – медалями “За доблестный труд”.

Сразу после войны Боровичский ЗДС начинает выпуск деревообрабатывающего оборудования для строительных организаций, а также оборудования для местной промышленности. За период с 1946 по 1960 год на заводе изготовлена 81 модель оборудования различной сложности, а производственные площади увеличились на 1/3. В 1963 – 1964 годах завод приступил к выпуску четырехсторонних строгальных станков по дереву, а с 1969 года – к выпуску автоматических линий, специализированных станков и некомплектного оборудования для производства оконных и дверных блоков. Многие из станков, выпущенных в тот период, до сих пор работают на предприятиях бывшего СССР. Почти все модели станков были созданы и освоены заводскими конструкторами. Некоторые из них после освоения были переданы другим заводам.

Для увеличения выпуска деревообрабатывающего оборудования в 60-70-е годы производятся технологическая реконструкция и техническое перевооружение цехов, устаревшее оборудование заменяется более производительным.

Боровичский завод деревообрабатывающих станков – участник международных выставок “Лесдревмаш-73”, “Лесдревмаш-79” в Москве, многих выставок за рубежом, где неоднократно награждался дипломами и медалями. Продукция завода экспортировалась в 16 стран мира. В начале 80-х годов на заводе создается новая гамма четырехсторонних строгальных станков, среди которых станки моделей С25-4, С25-5, С16-1А, С16-2А, а в перестроечные годы предприятие становится российским лидером по производству деревообрабатывающего оборудования. В 1995 и 1996 годах продукция завода была удостоена золотого приза Европы за качество.

В настоящее время Боровичский завод деревообрабатывающих станков выпускает широкую гамму четырехстороннего строгального деревообрабатывающего оборудования для получения погонажных изделий различного назначения (от паркетной доски до домостроительного бруса). Станки моделей С25-5А, C16-42, С16-51, C25-4АМ отличает высокая производительность, быстрая окупаемость, надежность, усовершенствованная конструкция и современный внешний вид. В 2001 году завод освоил выпуск нового шестишпиндельного станка С26-61 со встроенными джойнтерами на суппортах.

В годы перестройки завод несколько раз менял название и . В 2005 году все права на производство и реализацию четырехсторонних продольно-фрезерных станков, а также запасных частей приобрел ООО “Боровичский завод деревообрабатывающих станков”, расположенный на производственных площадях ОАО “Боровичский завод “Полимермаш” по адресу: 174411 г. Боровичи Новгородская обл., ул. Окуловская 12. Сюда же было перевезено необходимое оборудование, вся техническая документация. Наиболее квалифицированные рабочие и ИТР также перешли на работу в ООО “БЗДС”.

За это время ООО “БЗДС” участвовало во многих выставках и получало заслуженные награды: серебряную медаль выставки в Вологде, дипломы выставок в Новосибирске и Петрозаводске, Перми и Екатеринбурге.

Четырехсторонние станки по дереву. Четырехсторонние деревообрабатывающие станки Возможные способы обработки

Совершенствование технологических процессов Комплектное оборудование, повышающее производительность отдельного агрегата. В столярном деле четырехсторонний станок Дерево сочетал ранее отдельные операции на одном столе с однократным проходом заготовки. Чистота, аккуратность обработки соответствует установленным стандартам качества.

Возможные способы обработки

Вырезать пласт с 4-х сторон заготовки можно различными головками с лезвиями различного профиля:

  • фрезерный.Выполняет только продольную древесину под паз. Резак дискового типа выполняет задачу по резке доски. Для этого на принимающей стороне стола устанавливаются уходящие дорожки;
  • строгание;
  • фуговал.

Большинство промышленных моделей выравнивают одновременно несколько видов резки. Обрабатывается материал круглого и квадратного сечения. Тонкие листы материала проходят 2х стороннюю фрезеровку, фугинг.

Особенности конструкции

В конструкцию четырехстороннего деревообрабатывающего станка входят 3 основные части:

  • приспособление подачи заготовки;
  • секция шпинделей с режущими органами;
  • установка параметров работы системы, регулировка, контроль.

Существуют модели, имеющие несколько режущих механизмов, установленных последовательно на одну сторону детали детали (многократная обработка).

Число оборотов ножевых валов 5000-6000 в минуту. В окнах новейших конструкций ножевые валы совершают до 9000 об/мин.

Зона обработки

Базовая установка включает 2 горизонтально расположенных вала (верхний/нижний) и 2 вертикально расположенных шпинделя. На шпиндель насаживают головку прямым или фитинговым ножом.Вращение вала находится в пределах 5000 – 9000 об/мин.

Указанные размеры изделия установлены с учетом перемещения шпинделя по горизонтали, посадки/подъема режущей кромки, наклона продольной оси под углом до 25°. Толщина доски задается смещением верхнего вала по вертикали.

Схема сборки может предусматривать установку 5-го строгального вала для получения профиля в нижней плоскости детали.

Дополнительно для устранения волны на поверхности древесины от вращающихся головок предназначены гладильные ножи.Блок неподвижных ножей, расположенный под углом 45° к плоскости стола, снимает с дерева по 0,02 -0,2 мм с каждой кромки. Гребенки волн из Фуганка нарезаются до заданной чистоты.

Контроль

Уменьшение влияния человека при механической обработке деревообработки, увеличение ее функций по точному измерению, расчету параметров по программному обеспечению, контролю каждого этапа работы оборудования, срочной необходимости корректировки отклонений.

Контрольными точками являются:

  • расчет скорости сырья для соблюдения заданной точности обработки;
  • проводка каждой отдельной сборки в расчетных координатах;
  • синхронизация работы комплекса;
  • очистка, удаление образующихся отходов.

При индивидуальном производстве это требует значительного времени. Поточное производство дает значительный прирост производительности, стандартизацию качества готовой продукции из дерева.

Специализация

Установки для многосторонней обработки древесины достаточно сложны по устройству, чтобы составить один универсальный агрегат. В деревообрабатывающих мастерских используют разновидности, которых достаточно, чтобы иметь возможность быстро и качественно производить определенный ассортимент продукции.

При выборе четырехстороннего станка для профилирования бруса профиль изготавливается с соединением пазов – шип, две гладкие (полукруглые) стороны.Операцию строгания можно совмещать на одном станке после разреза профиля. Многообразие вариантов геометрии поперечного сечения прутка определяется комплектацией режущих насадок.

Столяр с использованием четырехстороннего продольно-фрезерного станка упрощает работу по получению брусков для дверей, оконных рам, плинтусов, деталей шкафов, полов

Пиломатериал после дисковой пилы имеет низкое качество поверхности. В то же время добиться нужной точности размеров позволяет четырехсторонний строгальный станок необходимой производительности.У него от 4 до 10 веретен, за которые при необходимости кладут нож с паховым лезвием по дереву. Это дает возможность эксплуатировать оборудование, подобное станку для производства профилированного бруса, исходя из производственных задач.

Выбор

Технические характеристики, Электросхема, Режимы работы, комплектация, программирование – Все это необходимо изучать по заявлению производителя. Особенности автоматики, квалификация персонала, сырье, техническое обслуживание должны учитываться в процессе изготовления, составлении технологических карт.Наличие четырехстороннего обслуживания фрезерного станка, запчастей к нему повлияет на бесперебойную работу.

Станки четырехсторонние продольно-фрезерные (фрезерно-строгальные, строгальные или строгально-калаутные) предназначены для обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы. Применяется для производства опалубки, вагонки, половой доски, фасонного бруса, башни, эврвагра, паркета, паркетной доски, инженерной доски, паркетной доски, террасной доски, плакена, двойного бруса, профилированного бруса, массивного бруса, клееного бруса, бруса жесткого, Брус таруки, блокчаус, плинтус, наличник, в том числе наличник из МДФ.

Рекомендации по выбору 4-сторонних деревообрабатывающих станков

Для того чтобы купить четырехсторонний станок, необходимо определиться с видом продукции. Если вы хотите купить оборудование для футеровки, то базовой четырехсторонней является пятиверточная машина BEAVER.

Цена на оборудование может меняться, т.к. выборка четырехверетенная, четырехверетенная, пятиверетенная, шестиверетенная, семиверетенная и многоверетенная. В зависимости от задачи клиента подбирается необходимое количество шпинделей: 4-шпиндельный станок подходит для калибровки бруса, вскрытия дефектов, мелких столярных работ.4-х шпиндельный станок для вагонки можно использовать в большинстве случаев, но лучше купить 5-шпиндельный или 6-шпиндельный четырехугольник.

Там другая технология производства вагонки и другой погонаж, но везде будет использоваться 4/3 станка. А если у клиента большой объем производства, то стоит купить быстроходную модель, которая востребована в производстве полов, вагонки, блокчауса, имитации бруса и должна быть оснащена фуганками и контрпробойниками и иметь скорость подачи 60 м/мин.Фуганок на четырехстороннем станке – обязательное условие Для изготовления поделок высокого качества. Помимо приобретения самого оборудования, необходимо приобрести механизацию для четырехсторонних станков по дереву или систему автоматических заготовок.

Станок для пиломатериалов – тяжелые и сложные устройства. Поэтому Ассоциация «Ками» предлагает ознакомиться со станками для профилированного и клееного бобрового бруса, которые соответствуют ГОСТу и имеют гарантию 1 год.Поэтому станки Beaver и Quadro являются лучшими четырехсторонними станками по соотношению цена-качество.

Покупка по выгодной цене

Как подобрать 4-х стороннюю машинку? Специалистов подскажет Ассоциация Ками. Также помогут сравнить глиссирующие машины V-Hold и Боровичи по обшивке и прочему молдингу, не имеющему никакого отношения к известной марке Beaver. Если вас интересуют модели Winner или Weinig, в том числе B.U., вы можете подобрать любую четырехстороннюю машинку из линейки BEAVER или Quadro.

Брусок керамический 4-х гранный (цвет случайный) Бренд Aris Kay (Ириск).

Брусок керамический (Европампаж) – маникюрный инструмент с заостренным концом, изготовленный из прессованного оксида алюминия с фарфором. Используется для всех видов европейского маникюра как на сухой, так и на влажной поверхности, для удаления омертвевшей кожи и шумовых частиц. Абразивная поверхность бруска довольно мягкая и нежная, что исключает риск не нарушить целостность кожи и расслоить ногтевую пластину.

Обработка сухой кожи керамическим бруском без предварительного обмена и размягчения кутикулы эффективна, если руки клиента ухожены, а натоптыши и кожные наросты тонкие и незначительные.Если ручки требуют более интенсивной обработки перед нанесением бруска, рекомендуется сделать теплую ванночку для запекания с размягчающим вымачиванием. Дополнительный плюс этого средства в том, что они могут работать с одинаковой эффективностью и полной безопасностью для кожи и ногтей в разных направлениях.
Длина инструмента 10 см, ширина каждой грани – 0,7 см.

Обзор хитов и новинок 6: Чем украсить нобы для украшения и какие инструменты выбрать?

В летнем маникюрном сезоне все бренды Nail выпустили интересные и полезные новинки для бережного и быстрого аппаратного маникюра и педикюра, а также всевозможного яркого и стильного декора для умопомрачительно красивых ноготков.Сегодня мы расскажем, на какие чехлы, материалы, аксессуары и инструменты стоит обратить особое внимание, чтобы удивить и порадовать своих любимых клиентов. Желаем приятного просмотра!

Обзор хитов и новинок 5, топ популярных дизайнов

Хотите быть в курсе последних трендов и новинок для дизайна ногтей? Научитесь создавать самые популярные образы для ногтей с участием актуальных и модных элементов для объемного и плоскостного декорирования натуральных и выжженных ноготков? Ну и конечно купить все наши самые горячие и хитовые новинки с приятной скидкой? Тогда скорее приступайте к просмотру и кидайте товар в корзину!

Обзор хитов и новинок 4, дизайн ногтей гелем “Poutheng”

Не знаете какими маникюрными новинками порадовать себя и своих клиентов? В нашем новом обзоре от популярного Мастера Татьяны Бугры вы увидите много интересного NAIL-товаров и наших хитов продаж, которые не могут быть не со вкусом! Бонусом этого обзора будет креативный дизайн “Эффект мокрых ногтей.Желаем приятного просмотра!

Лучший уход для красивых и здоровых ручек и стоп. Обзор хитов и новинок 3

Как быстро восстановить поврежденные ногти после длительного ношения гель-лака или неправильно проведенного аппаратного маникюра? Чем можно быстро, бережно и эффективно привести в порядок кутикулу на руках и ногах? Какими препаратами можно вернуть ожидание младенческой нежности и гладкости? Обо всем этом вы узнаете в нашем сегодняшнем блиц-обзоре брендов CND, Milv и Irisk Professional.

Хотите приобрести интересные, удобные, стильные и актуальные новинки для осеннего нейл-дизайна и повседневного ухода для осеннего нейл-дизайна и повседневного ухода, но не знаете с чего начать формирование корзины? В новом обзоре популярного блогера Елены Севелениум вы узнаете, на что обратить внимание первым и опытным профи, и начинающим мастерам. Желаем приятного просмотра!

Парафинотерапия холодным креафином, хиты обзоров и новинки 1

Как быстро и эффективно ухаживать за ручками летом? Как восстановить следы после длительного ношения гель-лака? На что стоит обратить внимание при выборе бюджетных светильников для дизайна гель-лаком? Какие последние тенденции в моделировании и дизайне ногтей? Обо всем этом вы узнаете из нашего актуального видео от Nail-Fairies Татьяны Бугры.Желаем приятного просмотра!

Маникюр «Драгоценный крой»: Учимся повторять Топ-Дизайн 2019 по версии Instagram

Маникюр Модный, как подиумный, в том числе, цикличен, с определенными интервалами вновь представляя нам некоторые техники в доработанном и усовершенствованном виде. Сегодня мы представляем вашему вниманию маникюр «Текстура Каттона», представляющий собой японскую разновидность некогда мегапопулярного дизайна «Геометрический блик». А также научим, как повторить такие изображения самостоятельно, с каким декором их лучше сочетать и как эффектно преподнести такие работы на своих фото.

Дизайн ногтей Candy Ball (Bubble Flower 3D)

Маникюр в стиле “Candy Ball Nail” этой весной взорвал интернет, моментально вылетев в топ популярных дизайнов ногтей. Как создается эта объемная красота на ноготках, и в каких образах цветы-шарики смотрятся наиболее выразительно, мы расскажем вам сегодня в нашем обзоре.

Минимализм – ведущий Nail Trend 2018 года. Топ 10 способов стильно и просто украсить ногти

Трендовый дизайн – это маникюр лаконичный, элегантный и сдержанный, но с его интересной и цепляющей взгляд изюминкой.В этом направлении маникюрного искусства представлено множество актуальных и востребованных способов креативно украсить ногти. В чем особенности минималистичных ногтей, и как правильно украсить ручки, чтобы быть на пике моды? Мы расскажем вам об этом сегодня.

Roze Quartz Nails: самый женственный весенний нейл-арт

Стилизация маникюра под натуральные драгоценные камни – это всегда красиво, элегантно и выразительно. На фоне цветущих садов ногти в нежной бело-розовой гамме, удивительно похожие на сияющий камень розового кварца, снова набирают популярность и возвращаются в топ искомых весенних нейл-образов.Сегодня мы расскажем вам об этом маникюрном хите наступающей весны и научим его создавать с помощью лаков и гель-лаков.

Ballerina-Nails (балерина): идеи дизайна ногтей и способы создания формы в различных техниках.

В прошедшем 2017 году популярный маникюрный образ «Ногти балерины» пережил очередной пик внимания, восторга и популярности. Хотите научиться создавать «Ногти балерины» и украшать их в соответствии с последними трендами маникюра? Тогда скорее «окунитесь» в наш обзор.

Элегантный маникюр от светских дам: какой он. Корреспондент Odoxes в светской рейле “Гран-при Радио Монте-Карло”

Каким должен быть летний Nail-image для статусного мероприятия? Каким цветам стоит отдать предпочтение в этом сезоне? Читайте наш репортаж с «Гран-при Радио МОНТЕ-КАРЛО» и примеряйте на себя подборку звездных гостей – знаменитых дам мира моды, шоу-бизнеса, телевидения и радиовещания!

Среди огромного количества деревообрабатывающего оборудования существуют такие станки, которые могут производить обработку деталей одновременно с четырех сторон, и называются они четырехсторонними строгальными станками.Рабочим элементом этого оборудования являются вращающиеся ножевые головки. Так как обработка происходит одновременно с четырех сторон, то и рабочих элементов можно установить не менее четырех. Почему выгодно купить четырехсторонний станок по дереву, в чем его главное отличие и какова цена оборудования? Давайте разбираться.

Особенности 4-х третей деревообрабатывающего станка

По своим функциональным возможностям четырехсторонний деревообрабатывающий станок может выполнять одновременно несколько работ: Фоугализация, фрезерование, профилирование и тиражирование.То есть, как видно, конструкция машины достаточно сложная, о ней и поговорим дальше.

Машины обычно используются для создания пиломатериалов с профилем или плоской поверхностью. Характерной особенностью является то, что всю эту работу можно провести за один проход. На этих четырехгранных станках можно изготовить такие деревянные поделки: половую или паркетную доску, брус клееный или профнастил, плинтус, вагонку, имитацию бруса и любые пороговые или оконные элементы. Четырехсторонний деревообрабатывающий станок — одна из разновидностей продольно-фрезерного оборудования.Поэтому все 4/3 устройства древесины можно разделить на:

  • Продольно-фрезерные.
  • Планирование.

Райсумовой Машины. Древесина применяется для строгания детали до заданной толщины одновременно с обеих сторон. Четырехсторонний летательный аппарат изначально ударный и имеет возможность профилирования. Профилирование Этот аппарат может производить неглубокий, с простой конструкцией небольшой брусок небольшого размера.

Станок продольно-фрезерный предназначен для резки материала в длину до заданного размера.Профилирование На данном деревообрабатывающем станке можно выполнить любую сложность. Учитывая толщину строгаемой древесины, нижний стержень ножа перемещается в вертикальном направлении одновременно с рабочей поверхностью устройства.

Одновременная обработка древесины с четырех сторон значительно сокращает затраты времени, и, соответственно, повышает производительность любого производства. Это отличие делает четырехсторонний деревообрабатывающий станок оптимальным оснащением в строительной и мебельной сферах.

Основные критерии При выборе деревообрабатывающего станка:

  • система и скорость подачи автомобиля;
  • пиломатериалы поперечные для возможной обработки;
  • вес машины;
  • вычислительная мощность;
  • Цена оборудования
  • .

Все четырехсторонние станки можно классифицировать с учетом таких признаков:

  • Подача материала другим способом.

Конструкция различных узлов четырехсторонней машины

Чтобы понять, как работает оборудование, необходимо рассмотреть особенности конструкции машины, где речь идет о большом количестве узлов, основные из которых рассмотрим более подробно.

Чугун Станина

В основании станка расположен чугун , может иметь разный сплав и вставку, но обязательно поглощает некоторое количество Вибраций при работе оборудования и за счет большой массы почти сводит его к нулю.Для подачи бруса важен и материал, из которого изготовлен загрузочный стол. Для более удобной работы на столе могут находиться вспомогательные элементы: прижимные ролики, леска и так далее.

Инструменты

Количество шпинделей в деревообрабатывающем станке может быть установлено от 4 до 8 и более. Все они с учетом модели установлены в разных рабочих блоках с независимыми электродвигателями. Консоли шпинделей зафиксированы. Количество шпинделей зависит от сложности профиля, толщины съема древесины и потребности при обработке бруса.

Фрезерный четырехсторонний продольный станок имеет рабочие валки, которые делятся на: правый и левый, верхний и нижний. Основными в конструкции считаются ролики со шпинделями, расположенными горизонтально, а справа вертикально. Какое именно количество строгальных и коллерных элементов предусмотрено в оборудовании, зависит от его мощности , производительности и класса .

В модельном ряду четырехсторонних станков разных производителей имеется универсальное оборудование с элементом, способным заменить любой из вертикальных или горизонтальных шпинделей.Он может обрабатывать продукт под углом, то есть являясь наклонным роликом.

По желанию заказчика на некоторые модели оборудования может быть установлен пильный вал. Это устройство может разрезать широкое изделие по длине, что позволяет создавать из материала правильную геометрическую форму и необходимое сечение.

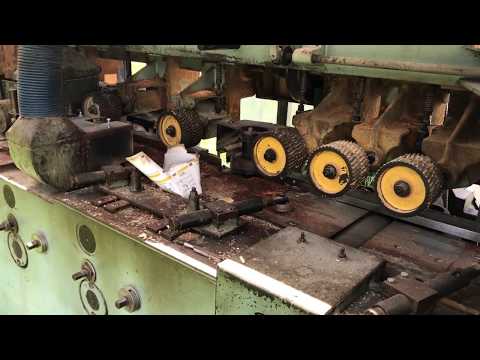

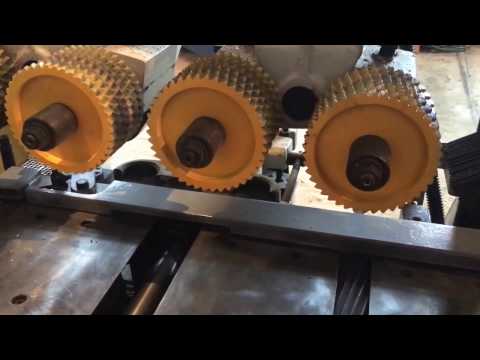

Устройство подачи

Протяжка, подача и выгрузка изделий в четырехсторонний привод деревообрабатывающего оборудования. Вся работа происходит с помощью прижимных и зубчатых обрезиненных роликов.Этой системой можно управлять с пульта, но цена таких компьютеризированных устройств выше.

Система управления и безопасности

Защитный кожух снижает шум при обработке прутка, а также защищает оператора от различных травм. Зеркало может быть дополнительно оборудовано подсветкой.

Станок деревообрабатывающий четырехсторонний управляется с пульта. С учетом модели оборудования с панели управления можно произвести несколько действий: Скорость подачи Изделия на Инструменты, установка размера обрабатываемого бруса, задается положение шпинделя относительно диаметра и детали насадки (если оборудование полностью автоматический), включается и выключается.

От типа оборудования зависит наличие гидрошпинделя и джойтера и количество рабочих инструментов. Эти устройства толкают ножи непосредственно при обработке продукта.

Цена станка деревообрабатывающего

Приобрести станок продольно-фрезерный четырехсторонний по дереву можно в специализированных строительных магазинах. Но выгоднее всего машина будет напрямую от производителя. Естественно, это касается только отечественных агрегатов, зарубежных (итальянских, немецких, китайских, тайских и т.) приобретать напрямую дороже, т. к. цена его перевозки будет стоить дороже стоимости самого оборудования. В крупных мегаполисах, например, СПб, Москве, Нижнем Новгороде или Казани есть возможность взять оборудование в аренду у промышленных компаний или в рассрочку напрямую от производителя.

Особенности На что необходимо обратить внимание перед покупкой оборудования, это:

  • Надежность в эксплуатации.
  • Точность.
  • Доступность услуги.
  • Производительность.
  • Цена оборудования.

Если станок деревообрабатывающий четырехсторонний планируется как дополнение к уже работающей линии, то следует учитывать размеры техники.

Цена станка четырехстороннего деревообрабатывающего зависит от таких факторов:

  • функциональность;
  • класс;
  • удаленность производителя;
  • завод-изготовитель.

При покупке важно учитывать технические параметры, особенно сочетание различных вариантов лечения, скорость работы и вес оборудования.

Любое электрооборудование – это машина, которая со временем может ломаться и изнашиваться . Поэтому при покупке желательно подобрать максимально прочную и износостойкую машину. Таким образом, за обслуживание придется платить, а перерывов в работе будет намного меньше. А от этого будет напрямую зависеть прибыльность работы.

Сегодня для предпринимателей на первом месте стоит не только прибыль, но и безопасность сотрудников. Поэтому важно, чтобы оборудование было обеспечено наличием металлического защитного кожуха со звукоизоляцией, концевой заделкой, электрическими тормозами и т.п.

Продукты обработки на оборудовании должны быть максимально качественными и точными. Для этого важно, чтобы на приборе была выполнена статистическая и динамическая балансировка Все фиксации деталей: вращающиеся шпиндели и инструменты.

Есть компании, которые только начали занимать свое место на отечественном рынке, ведь цена на это оборудование меньше, а качество на должном уровне. Например, к таким компаниям относится немецкий бренд Beaver. Для удешевления своей продукции компания разместила производство в Китае и на Тайване, но детали для сборки производятся в Германии.Купить малоизвестный бренд тайваньского или китайского производства, это почти лотерея. К тому же найти запчасти на эту модель будет очень тяжело. Поэтому дешевые модели даже не нужно рассматривать.

Четырехсторонний деревообрабатывающий станок Diy

Четырехсторонние деревообрабатывающие станки позволяют достаточно качественно заниматься расшивкой заготовок. Чаще всего обрабатываются именно доски. На рынке представлены модификации различных типов. В первую очередь разделение устройств осуществляется по положению опоры.

Также доступны станки с двумя или тремя направляющими. Их стеллажи могут быть деревянными или металлическими. Чтобы узнать больше об этом типе машин, следует рассмотреть конкретные модификации.

Модификация 3 кВт

Машина мощностью 3 кВт довольно проста в сборке. В этом случае двигатель берется коллекторного типа. Однако перед ее установкой важно заняться сборкой кровати. Однако некоторые специалисты рекомендуют использовать металлические опоры, более надежные.

После фиксации станины нужно приступить к сборке суппорта.Для этого выбирается люнет с вращающимся маховиком. Фреза в этом случае должна использоваться короткой длины. После фиксации суппорта крепится люнет. Для того чтобы заготовка была надежно зафиксирована, устанавливается пластина. По окончании работы осталось только поставить блок управления для запуска коллекторного двигателя.

Сборка модели 5 кВт

Четырехсторонние деревообрабатывающие станки мощностью 5 кВт должны изготавливаться с жесткими станинами. Для этого ширина упора должна быть не менее 2.2 см. При этом плита используется небольшой ширины. Однако кровать устанавливается с дополнительной опорой. Для регулировки суппорта используются маховики.

Также есть модификации с роликовыми устройствами. Однако изготовить их самостоятельно достаточно сложно. В этом случае целесообразнее использовать приводной вал. Двигатель должен быть установлен в нижней части конструкции. Также следует предусмотреть место для блока управления. Для защиты суппорта специалисты рекомендуют использовать кожухи.При желании можно сделать щит. Фреза устанавливается на станок в последнюю очередь.

Аппараты 10 кВт

Станки деревообрабатывающие четырехсторонние 10 Вт обыкновенные. Для того чтобы собрать устройство, необходимо сделать раму с четырьмя опорами. Также важно выбрать широкую плиту для стеллажа. В этом случае целесообразнее установить опору над упорами. Для фиксации подставки необходимо использовать

Многие специалисты также рекомендуют использовать винты для улучшения сцепления. Направляющие в устройстве крепятся за суппортом.В конечном итоге он не должен касаться центральной пластины. При необходимости вы всегда можете подрезать направляющие. Чтобы закрепить защитный щиток, придется использовать сварочный аппарат. целесообразнее выбирать с ЧПУ. Они довольно дорогие. По окончании работы останется только закрепить фрезу.

Устройство суппорта верхнее

Чтобы сделать четырехгранник, сначала нужно заняться стойкой. В этом случае ножки можно сделать из металлических профилей. Многие специалисты не рекомендуют использовать стальные листы.Непосредственно рабочая плита выбирается из чугуна. Для того чтобы закрепить подставку, следует приварить металлический уголок. Он должен располагаться у края кровати.

В этом случае важно рассчитать расстояние до фрезы. Накладка устанавливается в последнюю очередь. Многие рекомендуют прикрепить дополнительные винты для крепления суппорта. Фланец должен быть в стороне от суппорта. После фиксации люнета устанавливаются маховики. Они необходимы для настройки резака.В конце работы мотор устанавливается вместе с блоком управления.

Суппорт нижний модельный

Самодельный четырехсторонний деревообрабатывающий станок с нижним опорным положением большой. Однако такие модели могут справиться с длинными досками. В этом случае двигатели устанавливаются асинхронного типа мощностью 5 кВт и более. Блоки ЧПУ используются для управления процессом обработки. Стойки в устройствах часто делают из стальных уголков. Модификации с встречаются редко. Для того чтобы изготовить модель самостоятельно, необходимо выбрать качественную плиту.

Многие специалисты рекомендуют выбирать короткую длину. Он должен весить не более 15 кг. Тогда не будет сильного давления на стойки. Суппорт в этом случае устанавливается рядом со штифтом. Направляющие крепятся непосредственно в горизонтальном положении. Для предотвращения трения фрезы о рабочую зону используется люнет. Во многих модификациях используется кулачкового типа.

Модификация на подвижной плите

Самостоятельно изготовить четырехсторонние деревообрабатывающие станки с подвижными плитами достаточно сложно.В этом случае подбирается роликовый механизм, способный выдержать большую нагрузку. Кровать должна быть шириной не менее 30 см.

Боковые опоры можно закрепить на металлических уголках. Для того чтобы роликовый механизм был неподвижен, используется шкив. В этом случае суппорт необходимо установить после мотора. Устройства с ЧПУ встречаются очень редко. Чаще всего используются обычные блоки управления. Люнет используется непосредственно кулачкового типа. После его фиксации устанавливается фреза.

Модель с двумя иглами

Модель с двумя иглами позволяет обрабатывать доски большой ширины. Чтобы сделать четырехгранный станок по дереву (фото представлено ниже) своими руками, вам понадобится длинная пластина. В этом случае целесообразнее сделать стеллажи из металлических уголков. Для крепления плиты также используются металлические уголки. Калипер должен быть установлен над пинолью.

Маховики в этом случае будут по бокам станины. Люнет крепится перед установкой двигателя.Для фиксации используются винты. Ножки обычно делают из металлических уголков. Многие специалисты по двигателям советуют использовать коллекторный тип. Его номинальная мощность должна быть не менее 5 кВт. Блок управления стандартно оснащен контактным типом.

Станки на двух направляющих

Собирать станки на двух направляющих достаточно просто. В этом случае опору можно установить под рабочую плиту. Допускается использование двигателя малой мощности. Целесообразнее выбирать люнет со сквозным приводом.Маховики устанавливаются непосредственно сбоку люнета. Многие специалисты советуют припаивать рабочую пластину к станине. В этом случае фреза регулируется винтами. Двигатель должен быть установлен со стороны суппорта. Блок управления может использоваться с ЧПУ.

Модель СЧ-1

Большой популярностью пользуется четырехсторонний деревообрабатывающий станок СЧ-1. В этом случае направляющие устанавливаются возле люнета. Кровать имеет небольшую высоту. Маховики расположены сбоку от суппорта.Если говорить о параметрах, то мотор используется на 5,5 Вт. Предельная частота модели 55 Гц. Резак способен совершать более 2 тысяч оборотов в минуту. Перо для модели поставляется с

Маховики используются для регулировки резака. Подставка в устройстве установлена ​​на высоте 45 см. Опорная плита модели используется без упоров. Непосредственно блок управления расположен рядом с мотором. Под безелем есть подкладка. Держатель используется для фиксации заготовки.Эти четырехсторонние деревообрабатывающие станки (Боровичи, Россия) стоят на рынке в районе 230 тысяч рублей.

пр.1918 – Вытегралес/Моржовец пр.

Эти четыре корабля Лунной флотилии спроектированы по проекту 1918 (Селена = Селена = Луна) из деревянных кораблей серии Вытегралес. В 1967 году Космическая флотилия дополнительно получила 4 теплохода – “Боровичи”, “Невель”, “Моржовец”, “Когостров”. Они были построены на верфи «Северная варф» в Ленинграде в 1966 году как лесовозы, но переоборудованы для обеспечения космической связи по проекту «Селена».Они были спущены на воду как исследовательские суда со всем необходимым оборудованием в 1967 году и часто именовались малой космической флотилией или кораблями «Селена». Все четыре прослужили более 20 лет и совершили 24 рейса.

Эти суда совершали регулярные рейсы через Ла-Манш. По размерам и размерам корпуса они аналогичны классам Беляева, но не имеют антенн слежения. Опять же, они являются частью флота Балтийского морского пароходства с позывными UVAU, UKBH, UUYG и UUYZ. Все они были построены на Жадановском судостроительном заводе в Ленинграде, за исключением Кегострова, построенного на Выбордском заводе.

Отслеживание осуществляется с помощью трех альт-азимутальных установок, несущих спиральные УКВ-спирали 143 МГц «Quad Ring» и стандартные для всех судов Yagi 922 МГц, которые расположены на средней палубе, а еще две установки находятся на мостике. крылья. Только крепление, расположенное в передней части этой палубы, поддерживает голосовую связь, остальные используются для TTC.

Считается, что на палубе « Боровичей» есть только две азимутальные установки, одна для использования на частоте 143 МГц, а другая содержит пятиэлементную спиральную счетверенную решетку для приема телеметрии; эта антенна обозначена как «Quint Ring».Ретрансляция речевой связи обеспечивается наклонным диполем с центральным питанием в носовой части, двумя УКВ-штырями и тремя всенаправленными антеннами на грот-мачте, а также двумя длиннопроволочными КВ-антеннами, подвешенными между грот- и бизань-мачтами.

В районе мостика имеется множество УКВ-штырей и два ВЧ-штыря, а на воронке имеется петля радиопеленгации. По обе стороны от бизань-мачты находится спасательная шлюпка и питание для периодических ВЧ-антенн “Vee-Cone”, а также две пары ВЧ-штырей и две самовосстанавливающиеся крытые спасательные шлюпки.Сама бизань-мачта имеет две РЛС «Дон-2», антенны «Ви-Конус» и два УКВ-диполя, установленные на распорках, с разнесенной проволочной СЧ-антенной, наклоненной от вершины мачты к основанию воронки.

После распада СССР три крупных корабля — «Гагарин», «Королев» и «Комаров» — были проданы на металлолом. Примерно в это же время Минобороны передало оставшиеся четыре корабля типа «Селена» в ведение НПО измерительной техники Роскосмоса.Они были выведены из эксплуатации в 1989 году и списаны в следующем году.

Список судов
YRD # Имя Порт Уложен
Вниз
Запуск Связь Декомм Примечания
964 Боровичи 1967 1990 демонтирован в Аланге
811 Кегостров 24 апреля
1967
1990 демонтирован в Аланге
# Моржовец 21 апреля
1967
1990 демонтирован в Аланге
963 Невель 1967 31 января
1990
демонтирован в Аланге
Дизайн Проект 1918 Селена
Водоизмещение полное 8 920 тонн
Водоизмещение легкое т
GT (валовая вместимость) тонны
NT (чистый тоннаж) тонны
Дедвейт тонн
Длина, O/A 121.9 метров / 400 футов
Длина, Ш/Д метра / фута
Длина, б/п метра/фута
Макс. ширина 16,7 м / 54,8 фута
Осадка 6,8 метра / 22,3 фута
Высота метра / фута
Тип силовой установки дизель
Двигатели
Количество главных двигателей 1
Строитель главного двигателя Burmeister & Wain
Основная модель
Основная частота вращения
Главная мощность 5200 л.с.
Пропеллер(ы) 1 вал
Максимальная скорость 16 узлов
Скорость, круиз Узлы
Диапазон морских миль в узлах
Срок хранения дней
Электроника
Системы вооружения
Авиация нет
Дополнение 60

НОВОСТИ ПИСЬМО

Присоединяйтесь к GlobalSecurity.список рассылки организации

Новый РУССКИЙ СТАНОК CAM-WOOD WP-20L-V4 (ЧЕТЫРЕХСТОРОННИЙ) на продажу

Описание: (смотреть полностью) CAM-WOOD МОДЕЛЬ WP-20L5-V4 ШИРИНА 20 ДЮЙМОВ X ВЫСОТА 5 ДЮЙМОВ 4-СТОРОННИЙ ФРЕЗОВЫЙ СТАНОК

CAM-WOOD МОДЕЛЬ WP-20L8-V4  , ДОБАВИТЬ $4,000

  • Строгальный станок или Комбинированный строгальный станок/Рипильный станок предназначен для обработки мебели, шкафов, напольных покрытий, периодических строгальных работ и других промышленных применений.Идеальный строгальный станок S2S и S4S для строгания, строгания и продольной резки, шпунтового настила, обшивки стен и т. д. со скоростью примерно до 75 футов в минуту в зависимости от глубины резания и размеров деталей
    .
    РАБОЧАЯ МОЩНОСТЬ
  • Ширина: от 3/4” до 20”
  • Высота: от 3/8” до 5”. 8 дюймов дополнительно
  • Длина: 20 дюймов минимум, максимум не ограничен
  • Максимальная глубина резания: верхняя и нижняя головки 1/2 дюйма, боковые головки 1 дюйм

    В КОМПЛЕКТ ИНСТРУМЕНТА ЯВЛЯЮТСЯ НАДВИЖНЫЕ СПИРАЛЬНЫЕ ИЛИ ПРОФИЛЬНЫЕ РЕЖУЩИЕ ГОЛОВКИ
  • Стандартно с накладными профильными/спиральными режущими головками серии HAR.Профильные ножи в сочетании с ножами 15 x 15 мм x 3 градуса с твердосплавными вставками. 1/2” Максимальная глубина резания. Верхний и нижний шпиндели имеют диаметр 60 мм (2,36 дюйма). Доступны дополнительные профильные режущие головки.
  • Левый и правый шпиндели со стандартными профильными головками серии HAR.
  • Максимальная глубина резания 1 дюйм. С диаметром шпинделя 40 мм (1,57 дюйма). Круг резки от 6 до 7”.
  • Левая и правая головки будут обрабатывать профили с помощью инструментов, предоставленных владельцем.

    ХАРАКТЕРИСТИКИ КАЧЕСТВА = ДОЛГОВЕЧНАЯ И ВЫДАЮЩАЯСЯ ПРОИЗВОДИТЕЛЬНОСТЬ Регулировка головки — регулировка высоты режущей головки вводится с помощью сенсорного экрана ЧМИ с ПЛК
  • Подающие ролики с плавающим дном для плавной и точной подачи
  • Переменная скорость подачи с помощью ЧРП, управляемая с сенсорного экрана.
  •  Усиленные узлы шпинделя для долговечности и гладкой поверхности.
  • Верхний блок перемещается вверх/вниз и позиционируется с помощью сенсорного экрана. Сборка поддерживается (4) хромированными, полированными стойками и прецизионными винтами.
  •  Столы, направляющие и т. д. прецизионно отшлифованы, отполированы и покрыты твердым хромом, что обеспечивает долгий срок службы и плавную подачу.
  • Массивная, прочная рама из листового металла обеспечивает вибропоглощающую отделку и очень долгий срок службы подшипников.Компактная конструкция с эксклюзивной прозрачной верхней защитой.
  •  Центр управления двигателем с защитой от пониженного напряжения и перегрузки. Электрические компоненты с маркировкой UL и CSA.

    Моторные и кормовые работы: Двигатели и кормовые работы:
  • Верхний и нижний резчик головки двигателей, каждая из: 15 л.с., 5000 об / мин
  • справа и левые боковые двигатели резаков, каждый: 10 л.с., 5000 об / мин
  • Переменная скорость подачи от 20 до 75 футов в минуту с помощью частотно-регулируемого привода (инвертор)
  • Подача приводится в действие (2) двигателями подачи с частотно-регулируемым приводом мощностью 2 л.с.Подающие валки с верхним приводом загружаются/плавают с помощью пневматического цилиндра.
  • (8) безприводных нижних роликов, (4) подающий и (4) разгрузочный Приводной двигатель мощностью 20 л. с электроприводом) Rollcase: 30 футов в длину с линией прохода 32 дюйма +/- 1 дюйм.Каркас RollCase изготовлен из стального швеллера и конструкционной стальной трубы и предназначен для поддержки балок и бревен весом до 2500 фунтов. Стальные ролики шириной 16 дюймов без привода с центрами 2 фута установлены в 1-дюймовые опорные подшипники и прикреплены к верхней части боковые каналы для удобства использования вилочными погрузчиками при строгании тяжелых бревен добавляют 9 900 долларов США за чемодан.
  •  Дополнительный угловой железный упор, установленный на подающем рулоне, включает монтажные отверстия с прорезями для регулировки +/- ½ дюйма, добавьте 2000 долларов США
  • Максимальная рабочая высота 8 дюймов, добавьте 4000 долларов США
  • Твердосплавный инструмент с боковой головкой типа MP для профильных работ.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
