Бронза БрАЖ9-4 — сплав, свойства, характеристики обзорная статья

Марка бронзы БрАЖ9-4 (CuAl9Fe4) относится к безоловянным алюминиевым бронзам, химический состав которых чётко прописан в ГОСТ 18175-78 (для безоловянных бронз, обрабатываемых давлением).

Марка многокомпонентной бронзы БрАЖ9-4 относится по технологии производства к деформируемым бронзам, на что указывает её обозначение, принятое в России, причём, цифры следуют после перечисления всех букв и указывают на среднее значение легирующих элементов, содержащихся в сплаве.

Основными легирующими элементами в бронзе марки БрАЖ9-4 являются алюминий, содержание которого может доходить до 10%, и железо — до 4%, остальное структурное содержание отводится меди — основе сплава. В сплаве допускается присутствие небольшого количества примесей. Продажа проката из бронзы.

Если цифры в марке бронзы указываются непосредственно после каждой буквы, то по технологии производства бронзу относят к литейным — БрА9Ж3Л. Химический состав безоловянных литейных бронз определяется в соответствии с ГОСТ 493-79.

Раньше, когда действовал ГОСТ 493-54, где обозначение для марки литейной бронзы было следующим: БрАЖ9-4Л, в конце аббревиатуры ставили букву «Л», чтобы указать, что эту же бронзу можно изготавливать как литейным способом, так и способом деформирования.

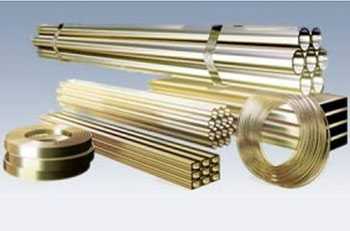

Полуфабрикаты из алюминиевой бронзы:

Литейно-технологические свойства алюминиевых бронз

В системе Cu-Al-Fe, согласно исследованиям сплавов цветных металлов, обнаружены 4 фазы: α — твёрдый раствор Al и Fe в Cu; Fe — твёрдый раствор на основе Fe; β — твёрдый раствор на основе соединения Cu3Al; γ —твёрдый раствор.

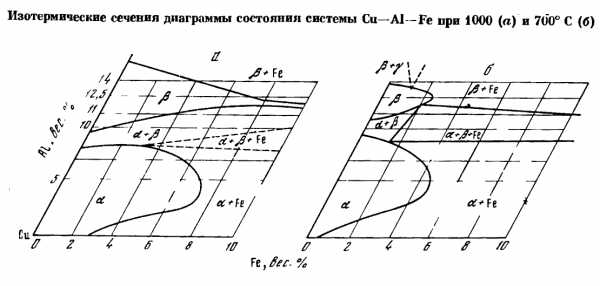

На изотермических сечениях показано положение фазовых областей в медном углу диаграммы при температурах 1000 и 700 градусов.

Алюминий вводится в состав меди, чтобы улучшить свойства получаемого сплава, благодаря чему бронза становится коррозийно устойчивой, обладает высокими механическими и антифрикционными свойствами, что позволяет без потерь использовать вместо дефицитных легирующих добавок из олова сплав из алюминиевых бронз.

Алюминиевые бронзы значительно дешевле оловянных бронз, а детали из них получаются заметно легче, причём, эксплуатационные характеристики сплава даже повышаются (смотри таблицу ниже).

Добавление в алюминиевые бронзы более 2-3% железа повышает прочностные свойства бронз, немного снижая их пластичность.

Применение марок БрАЖ9-4 и БрА9Ж3Л

Заготовки и полуфабрикаты из алюминиевых бронз рекомендуется использовать в автомобильной и тракторной, авиационной и приборостроительной, станкостроительной и оборонной, нефтяной и химической промышленности, так как алюминиевые сплавы обладают высокими механическими и антифрикционными свойствами.

Устойчивость сплава к коррозии позволяет использовать детали из алюминиевой бронзы в солёной морской воде, поэтому они нашли широкое применение в судостроении, а отличные антифрикционные свойства сплава позволяют использовать его вместо оловянных бронз, удешевляя стоимость деталей и, кстати говоря, их вес. Например, алюминиевые бронзы хорошо показывают себя в узлах трения различного технологического оборудования для нефтехимической промышленности.

Бронза марки БрАЖ9-4 зарекомендовала себя как отличный материал для подшипников скольжения, которым предстоит работать на высоких скоростях и с высокими ударными нагрузками. Для подшипников используются круги и полые заготовки из алюминиевой бронзы.

Из бронзы марки БрАЖ9-4 изготавливают:

поковки, прессованные трубы, трубные заготовки и прутки;
гайки нажимных винтов, шестерни, втулки и седла клапанов для авиационной промышленности;
в машиностроении бронзу алюминиевую используют для изготовления отливок массивных деталей в землю.

Бронза марки БрА9Ж3Л используется для изготовления арматуры и антифрикционных деталей.

nfmetall.ru

Бронза БрАЖ9-4 | Всё о цветных металлах и сплавах (бронза, медь, латунь и др)

Александр Иванович +7-903-798-09-70
ООО ВПО «ПромМеталл» (поставки цветного металлопроката)
многоканальный тел +7-495-921-22-76

Резка. Доставка по России!!!

Сайт: http://bronza555.ru/

Марка : БрАЖ9-4 (химсостав ГОСТ 18175 — 78 )
Классификация : Бронза безоловянная, обрабатываемая давлением
Есть литейный аналог: БрА9Ж3Л (химический состав ГОСТ 493 — 79 )

Применение: в авиапрмышленности, в машиностроении: шестерни, втулки, седла клапанов в авиапромышленности, в машиностроении для отливок массивных деталей в землю; высокие механические свойства, хорошие антифрикционные свойства, коррозионно стойкая

Легко отличить от латуней и других бронз тем, что она магнитится обычным магнитом. Латуни, содержащие железо (обычно до 2%) заметно хуже подмагничиваются. Кроме того латуни чуть тяжелее. Можно воспользоваться таблицами весов латуни и бронзы. Например круг диаметром 100 мм из БрАЖ9-4 будет весить 58,9 кг, а такой точно круг из латуни будет весить 66,8 кг. Эта бронза иногда маркируется выбивкой на торце больших букв

БЖ

Химический состав в % материала БрАЖ9-4 : (алюминий) Al — 8 — 10%; железо (Fe) — 2 — 4 % Примесей (Si Mn P Pb Zn Sn) до 1.7% Осн медь (Cu) — 85-87

Примечание: Cu — основа; процентное содержание Cu дано приблизительно

Температура плавления: 1040 °C

Механические свойства при Т=20 °C материала БрАЖ9-4 :

s_{в (предел кратковременной прочности)} = 540 МПа (для прессован.прутка по ГОСТ 1628-78).

d₅ (относительное удлинение при разрыве) = 15%

HB 10^{-1 (твердость по Бринеллю)} = 110 — 180 МПа

Твердость материала БрАЖ9-4 , сплав мягкий HB 10 -1 = 100 — 120 МПа
Твердость материала БрАЖ9-4 , сплав твердый HB 10 -1 = 160 — 200 МПа

Коэффициент трения материала БрАЖ9-4 . Коэффициент трения со смазкой : 0.004
Коэффициент трения без смазки : 0.18

За счет легирования меди алюминием, вес погонного метра прутка марки БрАЖ9-4 меньше чем у оловянистых бронз.

Чтобы бронза была устойчива к коррозии, в ее состав вводится алюминий, за счет чего у нее высокие механические и антифрикционные свойства. Это дает возможность не использовать оловянные легирующие добавки, являющиеся дефицитными. При этом алюминиевые бронзы значительно легче по весу, дешевле, а эксплуатационные характеристики этого сплава заметно выше. За счет добавления в сплав алюминиевой бронзы железа, она становится менее пластичной, но более прочной.

Единственные недостаток алюминиевой бронзы – трудность пайки мягкими и твердыми припоями. При воздействии перегретым паром на БрАЖ 9-4 устойчивость сплава также снижается. Для устранения этой особенности бронзы с алюминием в нее вводят другие добавки, а именно: свинец, никель, марганец и железо.

Для различных машин и механизмов используются отливки из алюминиевой бронзы в качестве опорных подшипников скольжения. Формируется такая мелкая втулка БрАЖ 9-4 в двух горизонтально расположенных опоках. Для устранения газовой пористости во втулке, заливка в форму производится под большим давлением. Если предполагается изготовить деталь, имеющую большую высоту, то для плавной заливки и равномерного распределения металла, заливку производят через щелевой питатель.

Для производства гаек, клапанов, подшипников и т. д. используются такие элементы, как шестигранник БрАЖ9-4. Нарезка для деталей шестигранной формы производится из прута, имеющего в сечении шестигранную форму.

У этих полуфабрикатов великолепная стойкость к коррозии, а также их соединение между собой при затягивании является герметичным и не дает эффекта соскальзывания. Такие бронзовые шестигранники изготавливаются прессованием, деформацией или прокатом.

Мнение токаря (отсюда) :

«Условно делю бронзы так; высокие обороты — низкая нагрузка — три пятёрки, низкие обороты — большая нагрузка — БрАЖ. Меж ними, болтается БрОФ.
Хотите вечную втулку, ищите БрБ2, убить её будет сложно… «

Понравилось это:

Нравится Загрузка…

Похожее

tsvetmet.wordpress.com

Бронза БрАЖ9-4 – цены в Санкт-Петербурге. Безоловянная бронза БрАЖ9-4.

Прикрепить файлы

Компания «МПСтар» реализует втулки, круглые прутки, трубы, шестигранники и чушки из бронзового сплава БрАЖ9-4 по минимальным ценам в ассортименте. Все виды изделий производятся согласно соответствующим ГОСТам. При необходимости осуществляем продажу кусками/заготовками. Также мы оказываем сопутствующие услуги по металлообработке, упаковке, хранению и доставке товара в различные регионы России.

Обеспечим Вам комфортный сервис полного цикла. Гибкая система скидок. Отгрузка оплаченного товара в течение одного дня. Доставим в регионы за 2-3 суток Свой автопарк – бесплатная доставка до терминала транспортной компании.

Характеристики и химический состав сплава

Состав бронзового сплава БрАЖ9-4 регламентирован ГОСТ 18175-78. В него входят:

до 90% меди;
до 4% железа;
до 0,1% олова;
до 10% алюминия;
до 0,5% марганца;
до 0,1% кремния;
до 0,01% свинца;
до 1% цинка;
до 0,01% фосфора.

Марка бронзы считается безоловянной, обрабатывается она под большим давлением. Состав имеет хорошие антикоррозийные качества, основными легирующими компонентами здесь выступают алюминий и железо. Именно благодаря им сплав отлично обрабатывается в нагретом виде и имеет неплохие антифрикционные параметры. Сейчас эта бронза часто используется в машиностроительной сфере, а также при производстве приборов и узлов для авиапромышленности.

Цена бронзы БрАЖ9-4

Уточнить информацию по актуальному ассортименту предлагаемых нами изделий из бронзы БрАЖ9-4, Вы можете у наших менеджеров.

Санкт-Петербург, пр-т Обуховской обороны, д. 295, лит. АС

оставьте ваш

номер телефона

и мы перезвоним

Зарубежные аналоги

У этого материала имеется ряд аналогов за рубежом:

американский сплав C61900;
по классификации Inter – CuAl8Fe3;
чешский сплав 423045.

Они имеют схожие технические характеристики и могут использоваться для тех же задач, что и марка БрАЖ9-4.

Сферы применения

Материал активно используется для производства деталей, которые в дальнейшем эксплуатируются в условиях интенсивного истирания. Бронза БрАЖ9-4 подойдет для:

клапанов, крышек подшипников;
контактных колец;
червячных и поршневых колес;
винтов для водного транспорта;
арматуры;
направляющих.

Изделия из бронзы имеют достаточную устойчивость и не боятся заедания, за счёт чего их часто применяют в качестве элементов системы передач. Также спросом пользуется сплав при изготовлении гаек, ободьев и втулок больших размеров. В таком случае отливки отжигают, чтобы нивелировать повышенную хрупкость материала и добиться устойчивости к ударным нагрузкам.

Купите бронзу безоловянную БрАЖ9-4 выгодно.

Предлагаем купить прокат бронзы на выгодных условиях:

Большой выбор сортамента и типоразмерного ряда.
Возможность дополнительной обработки металла – резка, гибка, цинкование, перфорация.
Продажа кусками и заготовками.
Реализация изделия, как оптом, так и в розницу.
Цены без комиссий посредников.
Различные способы и условия оплаты.
Гибкая система скидок для оптовых и постоянных партнеров.
Бесплатные профессиональные консультации.
Возможность предварительной комплектации заказа на складе.
Быстрые сроки доставки. Отгрузка оплаченного товара в течение суток по Москве.
Доставка в регионы России за 2-3 дня. При необходимости мы самостоятельно просчитаем и закажем услуги транспортной компании. Доставка до терминала транспортной компании бесплатная.
Упаковка товара в соответствии с требованиями заказчика. Есть возможность использования нескольких типов упаковки: полиэстеровой ленты ПЭТ и полиэтиленовой пленки ПВХ.
Возможность хранения товара на нашем складе до отгрузки.
Возврат товара в соответствии с законодательством РФ.

Продажа проката бронзы в Санкт-Петербурге.

Продажа бронзового проката, осуществляется с пункта выдачи (терминала) в Санкт-Петербурге, расположенного по адресу: 192012, г. Санкт-Петербург, пр-т Обуховской обороны, д. 295, лит. АС

Получить оплаченный товар можно с помощью доставки, которую осуществит наша компания. Мы самостоятельно просчитаем и закажем для Вас услуги транспортной компании. А при заказе от 100 кг, доставка до терминала транспортной компании будет для Вас бесплатной.

Отгрузка оплаченного товара происходит в течение одних суток, а доставка в регионы за 2-3 дня. Мы взаимодействуем только через проверенные транспортные компании. Менеджеры всегда готовы подобрать наиболее подходящий для заказчика терминал отгрузки продукции и ответить на вопросы, связанные с логистикой.

Телефон отдела продаж в регионах: 8-800-200-73-93

Электронная почта отдела продаж: [email protected]

sankt-peterburg.rtg-mps.ru

Бронза БрА9Ж4Н4 (БрАЖН9-4-4) / Auremo

Бронза ВБр3 Бронза БрСу6Ф0,9 (ВБ24) Бронза БрСу6С12Ф0,3 (ВБ23) Бронза БрСу6Н2Ц1 (ВБ24Н) Бронза БрСу4Н5Ц3С20Ф0,3 (ВБр2) Бронза БрСу3Н3Ц3С20Ф0,2 (ВБ23НЦ) Бронза БрСу3Н3Ц3С20Ф Бронза БрСу3Н3Ц3С20К0,6Ф0,2 (ВБ23НЦК) Бронза БрС60Н2,5 Бронза БрС3С30 (БрСС3-30) Бронза БрС30 Бронза БрО1С22 (БрОС1-22) Бронза БрА9Мц2Л (БрАМц9-2Л) Бронза БрА9Ж4Н4Мц1 (БрАЖНМц9-4-4-1) Бронза БрА9Ж4Н4 (БрАЖН9-4-4) Бронза БрА9Ж3Л (БрАЖ9-4Л) Бронза БрА7Н4Ж2Л Бронза БрА7Мц15Ж3Н2Ц2 (Нева-70) Бронза БрА7Мц14Ж3Н2 Бронза БрА7Ж2,5Н1,5МП9 Бронза БрА7Ж1,5С1,5 Бронза БрА11Ж6Н6 (БрАЖН11-6-6) Бронза БрА10Мц2Л (БрАМц10-2Л) Бронза БрА10Ж4Н4Л (БрАЖН10-4-4Л) Бронза БрА10Ж3р (БрВАЖ9-4Л) Бронза БрА10Ж3Мц2 (БрАЖМц10-3-2) Бронза БрА10Ж3 (БрВАЖ9-4)

Обозначения

Название	Значение
Обозначение ГОСТ кириллица	БрА9Ж4Н4
Обозначение ГОСТ латиница	BpA9Zh5h5
Транслит	BrA9G4N4
По химическим элементам	BaAl9Fe4Ni4

Название	Значение
Обозначение ГОСТ кириллица	БрАЖН9-4-4
Обозначение ГОСТ латиница	BpAZhH9-4-4
Транслит	BrAGN9-4-4
По химическим элементам	BaAlFeNi9-4-4

Описание

Бронза БрА9Ж4Н4 применяется: для производства отливок деталей судостроения, судового машино- и приборостроения.

Стандарты

Название	Код	Стандарты
Отливки из цветных металлов и сплавов	В84	ОСТ 5Р.9209-82

Химический состав

Стандарт	P	Mn	Si	Ni	Fe	Cu	Al	Zn	Sn	Pb
ОСТ 5Р.9209-82	≤0.05	0.5-1.2	≤0.15	4-5	4-5	Остаток	9-9.8	≤1	≤0.1	≤0.02

Cu – основа.
По ОСТ 5Р.9209-82 суммарное содержание примесей ≤ 1,30 %.

Механические характеристики

s_Т\|s_0,2, МПа	σ_B, МПа	d₅, %	кДж/м², кДж/м²	Твердость по Бринеллю, МПа
Отливки в состоянии поставки. Без термообработки
≥245	≥607.6	≥16	≥392	≥160

Описание механических обозначений

Название	Описание
s_Т\|s_0,2	Предел текучести или предел пропорциональности с допуском на остаточную деформацию – 0,2%
σ_B	Предел кратковременной прочности
d₅	Относительное удлинение после разрыва
кДж/м²	Ударная вязкость

www.auremo.org

Пруток бронзовый БрАЖ9-4, диаметр 40 мм

Запрос звонка

Статус заказа

ПН-СБ 10.00-20.00

г. Москва, улица Матросская Тишина, 1А карта

Печать Задать вопрос

Информация для заказа

Вы можете купить в розницу различные заготовки (отрезки) из прутка бронзового БрАЖ9-4 длиной от 50 до 1000 мм. Другие длины по запросу.

Номинальный диаметр D прутка бронзового равен 40 мм. Предельное отклонение по диаметру -1,6 мм (по ГОСТу). Фактическая длина L заготовок строго не меньше указанной в таблице. Может быть больше на 1-5 мм (отрезаем с запасом).

Срок готовности к отгрузке при отсутствии на складе 3 рабочих дня (при оформлении заказа).

Цены за штуку в рублях. Остатки и цены обновлены: 25.07.19 19:41

Описание

Пруток бронзовый БрАЖ9-4 изготовлен методом прессования в соответствии с ГОСТ 1628-78.

Основные характеристики

Параметр	Значение
Плотность	7500 кг/м³
Температура плавления	1040 °C
Предел кратковременной прочности σ_в	540 МПа
Относительное удлинение δ₅	15 %
Твердость по Бринеллю	110-180 МПа

Химический состав
Fe: 2-4 %	Si: до 0,1 %	Mn: до 0,5 %	P: до 0,01 %	Al: 8-10 %	Cu: 84,3-90,0 %	Pb: до 0,01 %	Zn: до 1 %	Sn: до 0,1 %

Файлы

Производитель

Российская Федерация.

Продажа в розницу и оптом. © ИП Иванов А. В., 2016 – 2018. ОГРНИП 316213000069429.
Все материалы данного сайта являются объектами авторского права.

prutki.ru

Пруток бронзовый БрАЖ9-4, диаметр 60 мм

Запрос звонка

Статус заказа

ПН-СБ 10.00-20.00

г. Москва, улица Матросская Тишина, 1А карта

Печать Задать вопрос

Информация для заказа

Номинальный диаметр D прутка бронзового равен 60 мм. Предельное отклонение по диаметру -1,9 мм (по ГОСТу). Фактическая длина L заготовок строго не меньше указанной в таблице. Может быть больше на 1-5 мм (отрезаем с запасом).

Срок готовности к отгрузке при отсутствии на складе 3 рабочих дня (при оформлении заказа).

Цены за штуку в рублях. Остатки и цены обновлены: 25.07.19 19:41

Описание

Пруток бронзовый БрАЖ9-4 изготовлен методом прессования в соответствии с ГОСТ 1628-78.

Основные характеристики

Параметр	Значение
Плотность	7500 кг/м³
Температура плавления	1040 °C
Предел кратковременной прочности σ_в	540 МПа
Относительное удлинение δ₅	15 %
Твердость по Бринеллю	110-180 МПа

Химический состав
Fe: 2-4 %	Si: до 0,1 %	Mn: до 0,5 %	P: до 0,01 %	Al: 8-10 %	Cu: 84,3-90,0 %	Pb: до 0,01 %	Zn: до 1 %	Sn: до 0,1 %

Файлы

Производитель

Российская Федерация.

prutki.ru

БрОЦ4-3 — расшифровка, ГОСТ, состав бронзового сплава БрОЦ4 3, характеристики и применение

БрОЦ4-3 – однофазная цинково-оловянная бронза, которая отличается повышенной пластичностью и упругими свойствами. Из нее получают плоские винтовые цилиндрические пружины и пружинные детали с высоким модулем упругости – 9500МПа. При этом используют не только проволоку БрОЦ4-3, но и прутки БрОЦ4-3 диаметром до 15 мм.

Еще один бесспорный плюс бронзы БрОЦ4-3 – отличная деформируемость. В связи с этим, она превосходно поддается обработке под давлением в холодном и горячем состоянии. Из нее получают разнообразный бронзовый прокат: прутки, проволоку, полосы, ленту, трубы как в оттоженном, так и в нагарттованном состоянии.

Ввиду низкой прочности сплава, полуфабрикаты из БРОЦ4-3 не рекомендуют использовать при повышенных механических нагрузках.

Химический состав, расшифровка

По своему химическому составу сплав БрОЦ4-3 относится к однофазным бронзам, содержащим по ГОСТу 5017-2006 следующие химические элементы:

Бр – медь до 92%;
О – олово до 4%;
Ц – цинк до 3%.

В качестве легируемой добавки используется цинк, который удешевляет стоимость сплава, благоприятно влияя на его эксплуатационные характеристики и физические параметры. В частности, он увеличивает жидкотекучесть, одновременно снижая температуру кристаллизации сплава и содержание в нем газообразного водорода. В результате повышается прочность бронзы БрОЦ4-3 и устойчивость к фрикционному воздействию. Также в цинково-оловянной бронзе допускается содержание никеля до 0,3%, которое не учитывается в итоговой сумме примесей.

Термическая обработка бронзового проката БРОЦ4-3

Для повышения механических характеристик бронзовый прокат БРОЦ4-3 подвергают нескольким режимам термообработки:

высокотемпературному отжигу при 600-650°С;
низкотемпературному отжигу при 250°С после холодной деформации и выдержке в течение 1 часа.

Обработка при пониженных температурах снижает остаточное напряжение, повышает пластичность и упругие свойства цинково-оловяннойбронзы. В результате происходит равномерное распределение легирующего элемента по всему бронзовому сплаву, которое сопровождается напряжением кристаллической решетки и повышением предела текучести, увеличением твердости и прочности закаленных полуфабрикатов. Такие бронзовые изделия дополнительно маркируются буквой «Т».

Антикоррозийные свойства сплава

Бронзовый сплав БрОЦ4-3 обладает превосходными антикоррозийными свойствами, может эксплуатироваться в морской воде в отличие от низкопробных нержавеющих и углеродистых сталей. Причем он отлично противостоит точечной и щелевой коррозии, возникающей под действие хлоридов высокой концентрации в резьбовых и фланцевых соединениях конструкций, а также обрастанию морскими микроорганизмами при нулевом и небольшом течении воды.

Засорение случается в том случае, если организмы налипают на металл, становясь зародышами коррозионных раковин. Сплав БрОЦ4-3 имеет на своей поверхности пленку из окиси меди, которая невосприимчива к морским микроорганизмам.

Применение бронзы БрОЦ4-3

Благодаря повышенной прочности на растяжение, пластичности и стойкости к коррозии, цинково-оловянистая бронза БрОЦ4-3 широко используется в электротехнике, химической и бумажной промышленности. Из нее изготавливают:

токовыводящие пружины;
контакты;
арматуру;
шаберы;
штепсельные разъемы.

Кроме этого, бронза БрОЦ4-3 востребована в судостроительной промышленности при изготовлении запорно-регулирующей арматуры и судовых инструментов. Она служит материалом для производства натяжных пружин, используемых при производстве магнитно-электрических гальванометров. При небольших размерах и малой массе, такие пружины обладают стабильными упругими свойствами и увеличивают механическую прочность прибора.

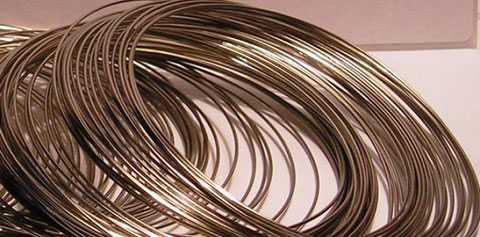

Проволока БрОЦ4-3

Цинково-оловянная бронза активно используется для производства круглой и квадратной проволоки с сечение 0,10-12 мм, поставляемой в бухтах и катушках. В зависимости от требуемых прочностных характеристик и геометрических параметров, ее получают различными методами:

холодным прокатом;
прессованием;
волочением.

Круглую проволоку получают в процессе волочения. Металлическую заготовку протягивают через специальные фильеры – отверстия с меньшим, чем у нее диаметром. В результате круглая проволока из бронзы БРОЦ3-4 приобретает нужный диаметр и форму, а ее прочность увеличивается в 2 раза. Она полностью удовлетворяет установленному техническому регламенту,выдерживает навивание до десяти витков на стержень двое больший по диаметру, чем сечение самой проволоки, не давая расслоений, трещин и изломов.

В нашей компании вы можете выгодно приобрести ленты, прутки, проволоку и ленту из сплава БРОЦ4-3. Продукция всегда в наличие, имеет все необходимые сертификаты качества.
