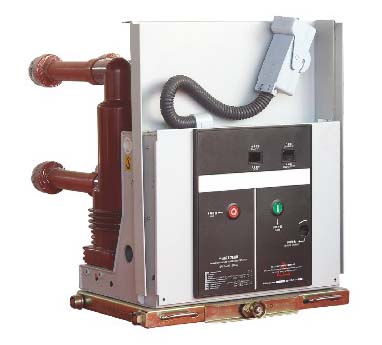

Вакуумный выключатель ВВТ-10-630 УХЛ2 – ООО ЭлектроТехническийЗавод “СИЛЕКТРА”ООО ЭлектроТехническийЗавод “СИЛЕКТРА”
- Описание
Описание
Структура условного обозначения типоисполнений выключателя:
ВВТ-10-Х/Х УХЛ2 Х «БРИЗ»
В — Выключатель
В — Вакуумный
Т — Конструктивное исполнение (трехполюсный)
10 — Номинальное напряжение, кВ
Х — Номинальный ток отключения, кА
Х — Номинальный ток, А
УХЛ2 — Климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89
Х — Порядковый номер исполнения выключателя по Приложению Г
«БРИЗ» — торговая марка
Выключатели со встроенным электромагнитным приводом предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Устанавливаются в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), а также используются для замены маломасляных и электромагнитных выключателей.
Выключатели типа ВВТ-10 «БРИЗ» соответствуют техническим условиям ТУ БЕКР 3414-007-13614910 2010.
Принцип работы
Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами в вакууме, обладающей высокой электрической прочностью. Операция включения осуществляется за счет энергии электромагнита включения, а отключение — за счет отключающих пружин и пружин поджатия контактов, которые срабатывают при воздействии одного из электромагнитов отключения или кнопки отключения на защелку привода, удерживающую выключатель во включенном положении.
Технические характеристики
| Наименование параметра | Нормы |
| 1. Номинальное напряжение, Uном кВ | 10 |
| 2. Номинальный ток отключения, Io ном., кА | 20 |
| 3. Номинальный ток, Iном.,А | 630, 1000 |
4. Наибольшее рабочее напряжение, Uн. р кВ | 12 |
| 5. Ток термической стойкости, Iт, в течение 3с, кА | 20 |
| 6. Ток электродинамической стойкости, Ig, кА | 51 |
| 7. Полное время отключения to, c, не более | 0,05 |
| 8. Собственное время отключения, to.c, с, не более | 0,03 |
| 9. Собственное время включения, tвс, с, не более | 0,05 |
| 10. Испытательное кратковременное напряжение промышленной частоты: одноминутное, Uисп., кВ | 42 |
| 11. Испытательное напряжение полного грозового импульса, Uисп. имп, кВ | 75 |
| 12. Масса исполнение 017, кг: | не более 50 |
| 12. Масса исполнение 028, кг: | не более 54 |
| 15. Ресурс по механической стойкости, циклы “В-tп-О” (включение — произвольная пауза- отключение) | 50 000 |
| 16. Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ): при номинальном токе, циклы “В-tп-О” при номинальном токе отключения, циклы “ВО” | 50 000 100 |
17. Установленная безотказная наработка, циклы “B-tn-О” | 20 000 |
| 18. Срок службы до списания, лет, не менее | 30 |
| 19. Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В: | |
| переменного тока | 100, 220 |
| постоянного тока | 110, 220 |
| 20. Пределы напряжения: | |
| — на двигателе(при времени заводки не более 20 с.) и электромагните включения YAC, в процентах от номинального напряжения: — на зажимах электромагнитов управления YAT,YAV: | 80-110 |
| при питании постоянным током: | 70-110 |
| при питании переменным током: | 65-120 |
| 21. Ток потребления электромагнитов YAC YAT,YAV,A,не более | 1,5 |
| 22. Ток срабатывания токовых электромагнитов отключения для схем с дешунтированием YAA, А | 5;3* |
| 23. Номинальное напряжение переменного тока коммутирующих контактов для внешних цепей при переменном токе, В | 220 |
24. Технические параметры коммутирующих контактов для внешних и вспомогательных цепей управления:номинальное напряжение переменного тока частоты 50Гц, В | 24-660 |
| номинальный ток, А, | 10 |
| 25. Потребляемая мощность токовых электромагнитов отключения YAA при воздушном зазоре 10 мм и опущенном сердечнике, ВА, не более | 30 |
| 26. Потребляемая мощность электродвигателя заводки рабочих пружин привода, Вт, не более | 400 |
| 27. Время заводки рабочих пружин привода на одну операцию включения при номинальном напряжении, с, не более | 12 |
| 28. Ход подвижного контакта, мм | 8+2 |
| 29. Ход пружины отключения, мм | 30+0,5 |
| 30. Допустимый износ контактов, мм, не более | 2 |
| 31. Пределы напряжения на зажимах электромагнитов управления в процентах от номинального напряжения: электромагнита включения электромагнита отключения, электромагнита отключения независимого питания: | 85-110 |
| при питании постоянным током | 70-110 |
| при питании переменным током | 65-120 |
32. Электрическое сопротивление полюсов главной цепи, мкОм, не более: | |
| для тока 630А | 100 |
| для тока 1000А |
Вакуумный выключатель ВВТ-10 Бриз, исполнение 028 в Москве (Выключатели вакуумные)
Описание товара
Вакуумный выключатель ВВТ-10 Бриз, исполнение 028
Назначение
Выключатели со встроенным электромагнитным приводом предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Устанавливаются в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), а также используются для замены маломасляных и электромагнитных выключателей.
Выключатели типа ВВТ-10 «БРИЗ» соответствуют техническим условиям ТУ БЕКР 3414-007-13614910 2010.
Принцип работы
Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами в вакууме, обладающей высокой электрической прочностью. Операция включения осуществляется за счет энергии электромагнита включения, а отключение – за счет отключающих пружин и пружин поджатия контактов, которые срабатывают при воздействии одного из электромагнитов отключения или кнопки отключения на защелку привода, удерживающую выключатель во включенном положении.
ВВТ-10-Х/Х УХЛ2 Х «БРИЗ»
В – Выключатель
В – Вакуумный
Т – Конструктивное исполнение (трехполюсный)
10 – Номинальное напряжение, кВ
Х – Номинальный ток отключения, кА
Х – Номинальный ток, А
УХЛ2 – Климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89
Х – Порядковый номер исполнения выключателя по Приложению Г
«БРИЗ» – торговая марка
Номинальные значения воздействующих факторов внешней среды:
высота над уровнем моря не более 1000 м;
диапазон рабочих температур при эксплуатации – от минус 60°С до плюс 55°С;
относительная влажность воздуха – 80% при 20°С;
верхнее значение относительной влажности воздуха 100% при 25° С;
окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69;
запыленность окружающего воздуха до 10 мг/м3;
выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°;
значения механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516.
1-90.Технические характеристики
Наименование параметраНормы
1. Номинальное напряжение, Uном кВ10
2. Номинальный ток отключения, Io ном., кА20
3. Номинальный ток, Iном.,А630, 1000
4. Наибольшее рабочее напряжение, Uн.р кВ12
5. Ток термической стойкости, Iт, в течение 3с, кА20
7. Полное время отключения to, c, не более0,05
8. Собственное время отключения, to.c, с, не более0,03
9. Собственное время включения, tвс, с, не более0,05
10. Испытательное кратковременное напряжение промышленной частоты: одноминутное, Uисп., кВ42
11. Испытательное напряжение полного грозового импульса, Uисп. имп, кВ75
12. Масса исполнение 017, кг:не более 50
12. Масса исполнение 028, кг:не более 54
15. Ресурс по механической стойкости, циклы “В-tп-О” (включение – произвольная пауза- отключение)50 000
16. Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ): при номинальном токе, циклы “В-tп-О” при номинальном токе отключения, циклы “ВО”50 000
100
17.
Установленная безотказная наработка, циклы “B-tn-О”20 00018. Срок службы до списания, лет, не менее30
19. Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В:
переменного тока100, 220
постоянного тока110, 220
20. Пределы напряжения:
– на двигателе(при времени заводки не более 20 с.) и электромагните включения YAC, в процентах от номинального напряжения:
– на зажимах электромагнитов управления YAT,YAV:80-110
при питании постоянным током:70-110
при питании переменным током:65-120
21. Ток потребления электромагнитов YAC YAT,YAV,A,не более1,5
22. Ток срабатывания токовых электромагнитов отключения для схем с дешунтированием YAA, А5;3*
23. Номинальное напряжение переменного тока коммутирующих контактов для внешних цепей при переменном токе, В220
24. Технические параметры коммутирующих контактов для внешних и вспомогательных цепей управления:
номинальное напряжение переменного тока частоты 50Гц, В24-660
номинальный ток, А,10
25.
26. Потребляемая мощность электродвигателя заводки рабочих пружин привода, Вт, не более400
27. Время заводки рабочих пружин привода на одну операцию включения при номинальном напряжении, с,
не более12
28. Ход подвижного контакта, мм8+2
29. Ход пружины отключения, мм30+0,5
30. Допустимый износ контактов, мм, не более2
31. Пределы напряжения на зажимах электромагнитов управления в процентах от номинального напряжения:
электромагнита включения электромагнита отключения, электромагнита отключения независимого питания:85-110
при питании постоянным током70-110
при питании переменным током65-120
32.Электрическое сопротивление полюсов главной цепи, мкОм, не более:
для тока 630А100
для тока 1000А55
Товары, похожие на Вакуумный выключатель ВВТ-10 Бриз, исполнение 028
Вакуумные автоматические выключателиМВ | Mitsubishi Electric Power Products, Inc
Наши специалисты по продажам обладают знаниями, опытом и видением, чтобы помочь вам с вашими требованиями к распределительной сети среднего напряжения.
Свяжитесь с нами
Mitsubishi Electric предлагает полный спектр вакуумных автоматических выключателей высочайшего качества, надежности и цены.
Наши гидромолоты не производят парниковых газов, имеют небольшую площадь основания, подходят для тысяч операций, не требуют особого обслуживания и оснащены долговечными вакуумными баллонами. Все вакуумные автоматические выключатели Mitsubishi Electric поддерживаются нашей приверженностью оперативному обслуживанию.
- Более низкая совокупная стоимость владения
- Низкая частота отказов
- Цельносварные шкафы
- Улучшенный процесс окраски
- Прочный пружинный механизм
- Срок службы M2 испытан на 10 000 операций
Выключатели с элегазовой изоляцией среднего напряжения
Подробнее
Системы управления вольт-вар
Подробнее
Аккумуляторные системы накопления энергии (BESS)
Подробнее
Представляем НОВЫЙ вакуумный выключатель 72 кВ
Оснащен проверенными вакуумными прерывателями Mitsubishi Electric и механизмом, не требующим технического обслуживания.
Узнать больше
VCB 5 кВ
| Номинальное максимальное напряжение | 5,5 кВ |
| Номинальный ток короткого замыкания | 25 кА |
| Ток полной нагрузки | 800 А или 1200 А |
| Время прерывания | 3 цикла |
| Диапазон температур | от -50°C до 50°C |
Узнать больше
VCB 15 кВ
| Номинальное максимальное напряжение | 15,5 кВ |
| Номинальный ток короткого замыкания | 25 кА |
| Ток полной нагрузки | 1200 А или 2000 А |
| Время прерывания | 3 цикла |
| Диапазон температур | от -50°C до 50°C |
Узнать больше
VCB 17,5 кВ
| Номинальное максимальное напряжение | 17,5 кВ |
| Номинальный ток короткого замыкания | 25 кА |
| Ток полной нагрузки | 1200 А или 2000 А |
| Время прерывания | 3 цикла |
| Диапазон температур | от -50°C до 50°C |
Узнать больше
VCB 27 кВ
| Номинальное максимальное напряжение | 27кВ |
| Номинальный ток короткого замыкания | 25 кА |
| Ток полной нагрузки | 1200А/ 2000А/ 3000А |
| Время прерывания | 3 цикла |
| Диапазон температур | от -50°C до 50°C |
Узнать больше
VCB 38 кВ
| Номинальное максимальное напряжение | 38кВ |
| Номинальный ток короткого замыкания | 31,5 кА |
| Ток полной нагрузки | 1200 А или 2000 А |
| Время прерывания | 3 цикла |
| Диапазон температур | от -50°C до 50°C |
Узнать больше
VCB 72 кВ
| Номинальное максимальное напряжение | 72кВ |
| Номинальный ток короткого замыкания | 31,5 кА |
| Ток полной нагрузки | 2000А |
| Время прерывания | 3 цикла |
| Диапазон температур | от -40°C до 50°C |
Подробнее
Энергетические системы для обеспечения безопасного, устойчивого и надежного будущего
Обеспечение инспекции, технического обслуживания, модернизации и обслуживания энергосистем
Готовые инженерные решения, проектирование, логистика и решения по управлению проектами
Мы здесь, чтобы помочь!
Наши специалисты по продажам обладают знаниями, опытом и видением, чтобы помочь вам с вашими требованиями к распределительной сети среднего напряжения.
Свяжитесь с нами
Автоматические выключатели: введение – Santella Electric
Когда мы говорим об электричестве, одним из самых важных устройств в вашем доме является автоматический выключатель. Это важное устройство, которое вам нужно не только иметь дома или в офисе, но и знать некоторые основы использования выключателя. Без этих знаний вы можете столкнуться с опасными или вредными событиями в будущем.
По сути, автоматический выключатель — это электрический выключатель, который можно использовать для защиты электрической цепи от повреждения. Когда в вашей электрической цепи возникает перегрузка, короткое замыкание или проблемы с перегрузкой по току, это устройство прерывает ток в вашей собственности. Он имеет защитные реле, которые обнаруживают любые неисправности электрического тока.
https://www.youtube.com/watch?v=t5xPZNsh57E
Компоненты автоматического выключателя Прежде чем пытаться использовать автоматический выключатель, вам нужно знать все необходимые компоненты внутри этого устройства.
Есть несколько основных компонентов, которые вы найдете в этом автоматическом выключателе. Вот некоторые необходимые части, которые вам нужно знать.
а.
РамаЭто важная часть автоматического выключателя, которая может помочь вам в будущем идентифицировать свой собственный или чужой выключатель. Этот продукт представляет собой коробку, которая защищает все внутренние части автоматического выключателя. Когда вы устанавливаете эту часть, вы собираетесь защитить свой автоматический выключатель от любых внешних материалов. Каркас обычно изготавливается из высококачественного нержавеющего материала, поэтому прослужит долго. Это также может предотвратить накопление грязи на автоматическом выключателе. Когда вы посмотрите на рынок, вы можете найти несколько типов каркасов, изготовленных из формованных изоляционных материалов или металла.
б.
Привод (главный выключатель) Говоря об автоматических выключателях, нельзя не упомянуть основное назначение устройства.
Этот рабочий механизм является важной частью этого устройства и обычно имеет форму рычага или выключателя. Он может обеспечивать средства замыкания и размыкания автоматического выключателя. Когда вы хотите управлять этим устройством, вам нужно найти, где на вашей коробке оно находится и в каком положении оно находится. Обычно оно находится в передней части автоматического выключателя. В большинстве автоматических выключателей имеется два типа рабочих механизмов, включая двухступенчатую систему накопления энергии и переключение.
с.
Этикетки Автоматический выключатель обычно содержит несколько этикеток или контактов внутри устройства. За этой важной частью автоматического выключателя следует правильно ухаживать, чтобы он прослужил долго. Надлежащая маркировка каждого контакта имеет решающее значение в аварийной ситуации, поэтому убедитесь, что вы используете понятный язык и пишете от руки при наклеивании этикеток внутри вашего автоматического выключателя.
Большинство контактов обычно используются, чтобы показать пользователю, какое устройство или часть дома или офиса управляется соответствующим переключателем.
д.
ДугогасительЭто еще одна важная часть автоматического выключателя. Когда этот автоматический выключатель обнаруживает какие-либо неисправности или проблемы, он немедленно гасит дугу. Это защитное устройство, которое можно использовать для предотвращения опасностей, связанных с неисправными электрическими устройствами. Эта часть будет играть важную роль в автоматическом выключателе, используя шесть различных методов, включая минимальное количество масла, испаритель, магнитную катушку, дугогасительную камеру, вакуумный прерыватель, а также SF6.
эл.
Расцепитель Когда вы посмотрите на наш автоматический выключатель, мы обнаружим эту часть в устройстве. Эта часть разомкнет рабочий механизм автоматического выключателя. Это будет вызвано определенными событиями, такими как короткое замыкание или длительная перегрузка.
