Труба бурильная это. Назначение и конструкция бурильных труб

Труба бурильная это. Назначение и конструкция бурильных труб


    Бурильные трубы - это... Что такое Бурильные трубы?

     Бурильные трубы         (a. drill pipes; н. Bohrgestange; ф. tiges de forage, tubes de forage; и. varillas de sondeo) - осн. составная часть бурильной колонны, предназначенная для спуска в буровую скважину и подъёма породоразрушающего инструмента, передачи вращения, создания осевой нагрузки на инструмент, транспортирования бурового раствора к забою скважины. Б. т. изготавливают бесшовными, из углеродистых или легированных сталей, в осн. с высадкой концов. Диаметр Б. т. 33,5-168 мм (Б. т. диаметром до 60 мм используют в осн. для геол.-разведочного колонкового бурения). Б. т. соединяются между собой с помощью Бурильных замков; в колонковом бурении применяют также ниппельные соединения. Кроме стальных, используются также легкосплавные трубы. Легкосплавные Б. т. (круглого сечения с толщиной стенки 9-17 мм) изготавливают с утолщёнными концами методом прессования из термообработанного алюминиевого сплава. Для их соединения применяют бурильные замки облегчённой конструкции. К Б. т. относятся также утяжелённые (УБТ) и ведущие (ВТ) Б. т. Утяжелённые стальные Б. т. преим. круглого сечения изготавливают толстостенными из поковки с механич. обработкой или горячекатаными. Они предназначены для создания нагрузки на породоразрушающий инструмент, увеличения жёсткости ниж. части колонны. Комплект УБТ состоит из труб, соединённых с помощью замковой резьбы (дл. до 300 м). Для борьбы с искривлением скважины применяют УБТ квадратного сечения с наплавкой на гранях поясков из твёрдого сплава, для предотвращения прихвата - со спиральными фрезерными канавками. Ведущие Б. т., обычно квадратного или шестигранного сечения, устанавливают наверху бурильной колонны и передают ей вращение от привода буровой установки. Б. т. выпускают двух конструкций: цельные из кованой заготовки с утолщёнными концами и термич. и механич. обработкой по всей длине; сборные из горячекатаной заготовки с переводниками, навинчиваемыми на концы трубы, аналогично бурильному замку. Литература: Эрлих Г. М., Эксплуатация бурильных труб, М., 1969; Трубы нефтяного сортамента. Справочное руководство, 2 изд., М., 1976. Н. В. Якубовский.

pellete.ru

Бурильные трубы - это... Что такое Бурильные трубы?


Бурильные трубы
        (a. drill pipes; н. Bohrgestange; ф. tiges de forage, tubes de forage; и. varillas de sondeo) - осн. составная часть бурильной колонны, предназначенная для спуска в буровую скважину и подъёма породоразрушающего инструмента, передачи вращения, создания осевой нагрузки на инструмент, транспортирования бурового раствора к забою скважины. Б. т. изготавливают бесшовными, из углеродистых или легированных сталей, в осн. с высадкой концов. Диаметр Б. т. 33,5-168 мм (Б. т. диаметром до 60 мм используют в осн. для геол.-разведочного колонкового бурения). Б. т. соединяются между собой с помощью Бурильных замков; в колонковом бурении применяют также ниппельные соединения. Кроме стальных, используются также легкосплавные трубы. Легкосплавные Б. т. (круглого сечения с толщиной стенки 9-17 мм) изготавливают с утолщёнными концами методом прессования из термообработанного алюминиевого сплава. Для их соединения применяют бурильные замки облегчённой конструкции. К Б. т. относятся также утяжелённые (УБТ) и ведущие (ВТ) Б. т. Утяжелённые стальные Б. т. преим. круглого сечения изготавливают толстостенными из поковки с механич. обработкой или горячекатаными. Они предназначены для создания нагрузки на породоразрушающий инструмент, увеличения жёсткости ниж. части колонны. Комплект УБТ состоит из труб, соединённых с помощью замковой резьбы (дл. до 300 м). Для борьбы с искривлением скважины применяют УБТ квадратного сечения с наплавкой на гранях поясков из твёрдого сплава, для предотвращения прихвата - со спиральными фрезерными канавками. Ведущие Б. т., обычно квадратного или шестигранного сечения, устанавливают наверху бурильной колонны и передают ей вращение от привода буровой установки. Б. т. выпускают двух конструкций: цельные из кованой заготовки с утолщёнными концами и термич. и механич. обработкой по всей длине; сборные из горячекатаной заготовки с переводниками, навинчиваемыми на концы трубы, аналогично бурильному замку.
Литература
: Эрлих Г. М., Эксплуатация бурильных труб, М., 1969; Трубы нефтяного сортамента. Справочное руководство, 2 изд., М., 1976. Н. В. Якубовский.

Горная энциклопедия. — М.: Советская энциклопедия. Под редакцией Е. А. Козловского. 1984—1991.

  • Бурильная свеча
  • Бурильный замок

Смотреть что такое "Бурильные трубы" в других словарях:

Книги

  • Строительство нефтяных и газовых скважин. Учебное пособие, Карпов Константин Анатольевич, Пособие посвящено рассмотрению основ строительства нефтяных и газовых скважин при разработке месторождений углеводородов. Приведено описание основных стадий бурения, испытания и обустройства… Категория: Энергетика Серия: Учебники для вузов. Специальная литература Издатель: Лань, Подробнее  Купить за 1491 руб
  • Oil&Gas Journal Russia № 9/2012, Открытые системы, Oil&Gas Journalучрежден в 1902 году в США и сегодня является одним из наиболее читаемых международных нефтегазовых изданий. Журнал уделяет большое внимание всем основным разделамотрасли:… Категория: Отраслевые издания Серия: Журнал «Oil&Gas Journal» 2012 Издатель: Открытые системы, Подробнее  Купить за 1342 руб электронная книга (fb2, fb3, epub, mobi, pdf, html, pdb, lit, doc, rtf, txt)
  • Строительство нефтяных и газовых скважин. Учебное пособие, Карпов Константин Анатольевич, Пособие посвящено рассмотрению основ строительства нефтяных и газовых скважин при разработке месторождений углеводородов. Приведено описание основных стадий бурения, испытания и обустройства… Категория: Разное Издатель: Лань, Производитель: Лань, Подробнее  Купить за 898 грн (только Украина)
Другие книги по запросу «Бурильные трубы» >>

dic.academic.ru

Бурильные трубы для бурения скважин

Бурильные трубы — основной инструмент для бурения скважин. Именно из них формируется буровая колонна, посредством которой породоразрушающему долоту передаётся механическая и гидравлическая энергия.

Трубы скрепляются между собой буровыми замками посредством резьбы. По мере углубления в грунтовую породу нагрузка на буровую колонну возрастает, в связи с чем к выбору труб необходимо подходить с особой тщательностью.

Наша компания реализует бурильные трубы, обладающие превосходными эксплуатационными и прочностными характеристиками. Мы нацеливаемся на долгосрочное сотрудничество с нашими партнёрами, поэтому в наших интересах, чтобы они оставались довольны приобретаемыми у нас инструментами для бурения скважин.

Данный инструмент для бурения скважин может с успехом заменить стальные трубы как с ниппельным, так и с муфтово-замковым типом соединения. Притом ТБСУ сочетают в себе преимущества как первых (гладкая наружная сторона колонны), так и вторых (резьба замкового типа).

Подробнее



Бурильные трубы этого типа применяются при колонковом геологоразведочном бурении. Они изготовлены по бесшовной технологии из стали прочности «К», за счёт чего с их помощью можно забуриваться в грунт на глубину до 2000 метров.

Подробнее



Данные буровые замки выполняют роль соединительных элементов труб типа СБТМ. Изделие отливается из высококлассной стали, после чего подвергается нескольким этапам закаливания. С целью исключения заедания резьбы она насыщается азотом и углеродом.

Подробнее



Обладая массой, сравнимой с трубами ТБЛ, данные бурильные трубы могут похвастаться внушительным запасом прочности, которого хватит даже для работы в сложных геологических условиях.

Подробнее



Данный инструмент для бурения скважин разработан с целью заменить ЛБТН (легкосплавные трубы ниппельного соединения) диаметром 68 и 42,54 мм. ТБЛ изготавливается из алюминиевого сплава. Замки отливаются из стали 40ХН.

Подробнее



Будучи изготовленными из алюминиевого сплава, данные бурильные трубы обладают хорошим пределом выносливости за счёт усиленной резьбы, нанесённой на стальные ниппели. Резьба оснащена также стабилизирующими поясками, что практически полностью исключает её выход из строя за счёт перекоса.



Подробнее



Эти трубы с приваренными к ним замками используются для забуривания в грунт с целью создания скважины, а также для разбуривания цементных стволов. Длина бурильных труб ТБСН, в зависимости от требований заказчика, может варьироваться от 0,7 до 9,5 м.

Подробнее



Данный инструмент для бурения скважин предназначен для работы с алмазными коронками диаметром 76 мм и может использоваться в породах с V по IX категории буримости.

Подробнее



Посредством бурильных труб данного типа можно создавать скважины диаметром 93 и 84 мм, достигающие 300 метров в глубину. Основная область применения таких труб — разведка мест залегания твёрдых полезных ископаемых с целью нанесения их на карту. Производимое с помощью двойных труб бурение сопровождается транспортировкой керна гидравлическим способом на поверхность. Осуществляется данная процедура посредством внутреннего канала, расположенного внутри бурильной колонны.

Подробнее



Подобные штанги используются при ударно-вращательном методе бурения в комплексе с погружными пневмоударниками. НКР – 100 хорошо подходят для применения на горных разработках, ведущихся под землёй. Диаметр образуемых с их помощью скважин может достигать 105 мм, а глубина — 80 метров.

Подробнее



Штанги такого типа используются с целью дегазации скважин. Применение возможно в сочетании с любыми буровыми станками, обладающими ходом шпинделя более 1500 мм, чьё зажимное устройство способно надёжно удерживать данную штангу.

Подробнее



Применяются при осуществлении горизонтально направленного бурения с целью быстрой бестраншейной прокладки канализационных, водопроводных и технологических трубопроводов. Могут с успехом заменить штанги импортного производства, так как нисколько не уступают им в качестве.

Подробнее



Данные бурильные трубы типа NRQ могут с успехом применяться в технических комплексах зарубежного производства вместе с керноприёмниками съёмного типа производства Wireline Coring System NQ.

Подробнее



В данную категорию входят такие инструменты для бурения скважин, как релитовые и подрелитовые переходы, а также упорные и кернорвательные кольца.

Подробнее

www.anker-pk.ru

Бурильные трубы

Большое количество людей, которые живут в частных домах, устанавливают себе скважину с помощью бурения для того, чтобы им поступала питьевая вода в дом. Но почти никто не задумывается, что такая установка требует определенного подхода потому, что это процесс не очень прост по своей системе и комплектации и требует рук высококвалифицированного персонала.

Знания о трубах для бурения

Основное-это обдуманно и правильно подобрать трубы определенного вида потому, что это главная часть скважины. Не все люди используют трубы, в таком случае они устанавливают штанги, но они, как правило, будут портить качество и чистоту поступающей воды, поэтому профессионалы считают и рекомендуют ставить трубу потому, что это единственный способ сохранить воду чистой.

Бурильные трубы полого типа, только в них устраняется на наружной части отход породы, но есть обсадная труба, по ней проходят слои чистой поверхности. С помощью такого метода бурения, скорость прохождения трубы значительно уменьшается, но, если вам важно, чтобы работа была выполнена качественно, то примерно в два дня установка пройдет успешно.

Буровая труба делится наследующие разновидности:

  • Типовая. Труба из стального сплава либо из алюминия имеет при себе круглый разрез (см. труба алюминиевая круглая), изготовленный поперек, и примерная толщина стен составляет от 0,474-1,2 сантиметра (см. Алюминиевая профильная труба).
  • Соединение сечения производится с помощью замка для бурения либо пол замка, которое напоминает форму конуса с крупной резьбой.
  • Труба тяжелого типа. Механизм сделан из стали, сечение может быть, как квадратного, так и круглого типа, толщина стенок от 1,5-5,5 сантиметров, моет быть и больше, соединяется с помощью резьбы.
  • Сводящая. Длинное устройство с сечением поперек в форме многогранника. Фиксируется в верхней части колонн и передает им движение от установок бурильной скважины вращательными движениями. Кончик детали делают потолще для того, чтобы труба была прочной.

Нюансы бурения

Многие люди с большим доверием отдают всю работу профессиональным работникам, но, если вы все-таки хотите качественную работу, а не проблемы вместо нее, то следует потратить свое драгоценное время на то, чтобы узнать о профессиональности специалистов.

Все составные части установки обязаны быть в прекрасном новом состоянии, а выяснить это можно зрительным методом. Наконец перейдем к составным частям это трубы бурильные, трубные замки и другие, прилежащие к ним механизмы. В случае если к вам прибыли те или иные обманщики на старой автомашине, которые вытащили из нее заржавелые или неровные трубы, штанги для бурения без прилежащих устройств, то следует этих сотрудников выпроводить за пределы.

Не бойтесь проверить все состояние труб и персонала до того, как они начнут свою работу. Работа во время установки и бурения очень непростая и требует ответственности и мы уверенны, что все достойные работники с радостью объяснят вам, как будут проводиться работы, и даже будут держать вас в курсе всех событий.

Процесс бурения

Данная часть занимает большое значение, поскольку вы выплачиваете конкретно за него, почти все желают знать, какой глубины и долготы скважина, хотя все это легко и просто уследить. Работники после проделанной ими работы предоставляют итоги, чтобы достичь желаемого результата они опускают штанги, и по их числу вы можете определить протяженность скважины. На этом этапе можно спокойно выдохнуть, так как трубы уже проведены в благоприятный участок территории для неплохой подачи воды и работа сделана.

Выяснить протяженность скважины несложно и доступно, а проверить отлично для проверки поступления воды необходимо немного больше навыка.

Чтобы достичь желаемого результата мастера используют специальный насос, который присоединяется к шлангу.

Стоит заметить, что настоящие специалисты устроят эту проверку сразу после завершения работ, не дожидаясь владельца для сдачи объекта, а делают они это чтобы провести чистку линзы и воды под землей. Эта проверка и прокачка воды пойдет на пользу потому, что после работ вода, которая потерпела загрязнение, уйдет, а чистая останется.

Зачем нам знания о процессе бурения?

Самое первое это качественно сделанная работа.

Второе-это качество скважины сделанной в самом конце работ.

А самое основное это то, что вы можете таким способом убедиться в профессиональности специалистов. Для убеждения нужно тщательно проверить подготовку к работам, оборудование, все важные детали и механизмы для установки, внешний вид и количество, они должны выглядеть чисто и идеально, а количество должно соответствовать инструкции.

Понятно, что многие люди не понимают в этом деле и им трудно будет оценить профессионализм работников, но даже простой человек сможет отличить их потому, что устройство будет выглядеть неважно, да и работники тоже. Хотя с другой стороны, новые трубы для бурения, другие приборы и составные части могут свидетельствовать не про то, что фирма поддерживает внешний облик, а про то, что у их очень мало посетителей и заявок. Поэтому мыслите здраво, и все будет хорошо.

Советы и заключение

Не нужно быть наивными и входить в доверие уговорам фирм по объявлениям, если с вас потребуют предоплату, то не соглашайтесь. Любая настоящая и хорошая компания для начала выяснит глубину достающей воды, есть ли она вообще, и есть ли смысл проводить работы.

И только после этого они самостоятельно приедут померить глубину и начнут проводить работы. Это действительно приехали профессионалы, можете спокойно им доверять, они знают свою работу и сделают все по правилам.

Перед началом оформляется договор, в котором описываются гарантии, счет скважины, прокачка, глубина скважины и принцип сохранения (не всегда можно сразу построить забор для установки, иногда нужно подождать определенное время). Также даются документы в сопровождении, которое помогут вам в предъявлении контролирующему предприятию, если это необходимо (если компания, понимающая, и помогает вам во всем, то не стесняйтесь попросить у них копию с меньшей протяженностью скважины, это устранит вам многие проблемы). При соблюдении этих рекомендаций, вы получите скважину, которая будет вам служить долгие годы.

o-trubah.com

Бурильные трубы — Статьи — Горная энциклопедия

БУРИЛЬНЫЕ ТРУБЫ (а. drill pipes; н. Воhrgestange; ф. tiges de forage, tubes de forage; и. varillas de sondeo) — основная составная часть бурильной колонны, предназначенная для спуска в буровую скважину и подъёма породоразрушающего инструмента, передачи вращения, создания осевой нагрузки на инструмент, транспортирования бурового раствора к забою скважины.

Бурильные трубы изготавливают бесшовными, из углеродистых или легированных сталей, в основном с высадкой концов. Диаметр бурильных труб 33,5-168 мм (бурильные трубы диаметром до 60 мм используют в основном для геологоразведочного колонкового бурения).

Бурильные трубы соединяются между собой с помощью бурильных замков; в колонковом бурении применяют также ниппельные соединения. Кроме стальных, используются также легкосплавные трубы. Легкосплавные бурильные трубы (круглого сечения с толщиной стенки 9-17 мм) изготавливают с утолщёнными концами методом прессования из термообработанного алюминиевого сплава. Для их соединения применяют бурильные замки облегчённой конструкции. К бурильным трубам относятся также утяжелённые (УБТ) и ведущие (ВТ) бурильные трубы. Утяжелённые стальные бурильные трубы преимущественно круглого сечения изготавливают толстостенными из поковки с механической обработкой или горячекатаными. Они предназначены для создания нагрузки на породоразрушающий инструмент, увеличения жёсткости нижней части колонны. Комплект УБТ состоит из труб, соединённых с помощью замковой резьбы (длина до 300 м). Для борьбы с искривлением скважины применяют УБТ квадратного сечения с наплавкой на гранях поясков из твёрдого сплава, для предотвращения прихвата — со спиральными фрезерными канавками. Ведущие бурильные трубы обычно квадратного или шестигранного сечения, устанавливают наверху бурильной колонны и передают ей вращение от привода буровой установки.

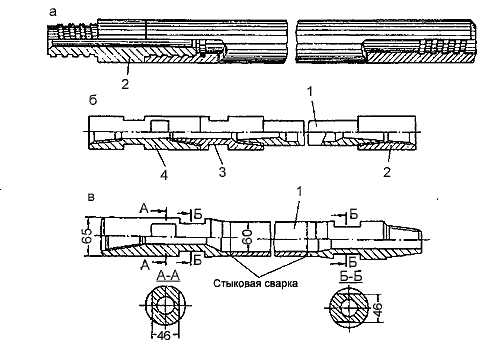

Бурильные трубы выпускают двух конструкций: цельные из кованой заготовки с утолщёнными концами и термической и механической обработкой по всей длине; сборные из горячекатаной заготовки с переводниками, навинчиваемыми на концы трубы, аналогично бурильному замку.

www.mining-enc.ru

Бурильные трубы предназначены для оборудования скважин

Бурильные трубы предназначены для оборудования газовых и нефтяных скважин. С помощью такого оборудования производится подъем и спуск в скважину породоразрушающего инструмента, передается вращательный момент, создается нагрузка (осевая) на инструмент, а также подводится сжатый воздух или промывочный раствор в забой. Их производство преимущественно осуществляется по стандартам ГОСТ № 50278-92. Согласно этому нормативному акту, изделия выпускаются из стали, формируются бесшовным способом и имеют высаженные концы, к которым приварены замки.

Бурильные трубы могут иметь разные типы высаженных частей, в том числе: внутреннюю, наружную или комбинированную высадку (обозначается как ПВ, ПН или ПК соответственно). Изделия группы ПВ выпускаются с номинальным наружным диаметром от 73 до 101,6 мм, толщиной стенок от 8,4 до 11,4 мм, расчетная масса одного метра гладкой трубы составляет от приблизительно от 14 до 22 кг.

Диаметры бурильных труб класса ПК достигают по номиналу 139,7 мм (минимальное значение равно 114,3 мм). А трубы с наружной высадкой (ПН) имеют меньший номинальный диаметр в соответствии с вышеуказанным ГОСТом (127 мм). Помимо диаметра, для номинала для труб рассматриваются такие параметры, как диаметр замка (выпускается по ГОСТ 27 834) и диаметр сварного соединения, в том числе внутренний и диаметр под элеватор. Также важным параметром является длина, которая представлена тремя группами: от 5,9 метра до 6,3, от 8 до 8,6 м и от 11,9 до 12,5 метра. Современные производства позволяют производить трубы как большей, так и меньшей длины, но в этом случае они не будут подходить под установленные стандарты.

Качественные бурильные трубы должны производиться так, чтобы на их поверхности не было трещин, расслоений, раковин и других дефектов. Исправлять подобные огрехи можно только вдоль оси трубы, при этом заделка, зачеканка и заварка проблемных зон не допускаются, их можно только зачистить или вырубить.

Производство бурильных труб организуется так, чтобы массовая доля фосфора и серы в каждой плавке находилась под тщательным контролем. Если предприятие использует стороннее сырье, то от фирмы-производителя требуются документы о соответствии качества. Сегодня некоторые компании выпускают изделия с внутренним покрытием (например, ТК–34Р), которое позволяет защитить трубы от абразивно-коррозионного износа, стеллажной коррозии, снизить вероятность усталостного разрушения, а также гидравлические потери при бурении. Покрывающая поверхность наносится порошковым способом и позволяет трубе выдержать более 500 часов работы в температурах более 150С, получить ударопрочность более 8 Дж при температуре 20 С и др.

Бурильные трубы известны как оборудование, которое часто ломается по причине износа диаметра замка (наружного, до 60% от всех случаев). При этом остальные части трубы остаются пригодными для эксплуатации. В последнее время для решения этой проблемы практикуются методы твердосплавной наплавки замков. Это позволяет избежать трещин, образующихся в условиях высокого напряжения и других факторов экстремальной эксплуатации.

fb.ru

Бурильные трубы - это... Что такое Бурильные трубы?


Бурильные трубы
        применяются для спуска в буровую скважину (См. Скважина) и подъёма породоразрушающего инструмента, передачи вращения, создания осевой нагрузки на инструмент, подвода промывочной жидкости или сжатого воздуха к забою. Различают Б. т. обычные, утяжелённые и ведущие. Обычные Б. т. — стальные или из алюминиевых сплавов цельнотянутые круглого поперечного сечения с толщиной стенки 4,75—11 мм, соединяются между собой при помощи бурильных замков или полузамков со специальной крупной конической резьбой. Концы Б. т. утолщают для увеличения их прочности. Б. т. утяжелённые — стальные круглого или квадратного поперечного сечения с толщиной стенки 16—50 мм и более; они также соединяются при помощи резьбы и служат для увеличения жёсткости нижней сжатой части колонны и создания нагрузки на породоразрушающий инструмент. Ведущая Б. т. — многогранного поперечного сечения, размещается вверху колонны и передаёт ей вращение от вращателя буровой установки (См. Буровая установка).

         Совершенствование Б. т. заключается в повышении прочности, долговечности и герметичности резьбовых соединений, уменьшении гидравлических сопротивлений проходного канала и снижении массы.

         Лит.: Ильский А. Л., Касьянов В. М., Порошин В. Г., Буровые машины, механизмы и сооружения, М., 1967.

         С. А. Волков, Е. М. Соловьев.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
