Бурильные трубы
Большое количество людей, которые живут в частных домах, устанавливают себе скважину с помощью бурения для того, чтобы им поступала питьевая вода в дом. Но почти никто не задумывается, что такая установка требует определенного подхода потому, что это процесс не очень прост по своей системе и комплектации и требует рук высококвалифицированного персонала.
Содержание
- Знания о трубах для бурения
- Нюансы бурения
- Процесс бурения
- Зачем нам знания о процессе бурения?
- Советы и заключение
Знания о трубах для бурения
Основное-это обдуманно и правильно подобрать трубы определенного вида потому, что это главная часть скважины. Не все люди используют трубы, в таком случае они устанавливают штанги, но они, как правило, будут портить качество и чистоту поступающей воды, поэтому профессионалы считают и рекомендуют ставить трубу потому, что это единственный способ сохранить воду чистой.
Бурильные трубы полого типа, только в них устраняется на наружной части отход породы, но есть обсадная труба, по ней проходят слои чистой поверхности.
С помощью такого метода бурения, скорость прохождения трубы значительно уменьшается, но, если вам важно, чтобы работа была выполнена качественно, то примерно в два дня установка пройдет успешно.
Буровая труба делится наследующие разновидности:
- Типовая. Труба из стального сплава либо из алюминия имеет при себе круглый разрез (см. труба алюминиевая круглая), изготовленный поперек, и примерная толщина стен составляет от 0,474-1,2 сантиметра (см. Алюминиевая профильная труба).
- Соединение сечения производится с помощью замка для бурения либо пол замка, которое напоминает форму конуса с крупной резьбой.
- Труба тяжелого типа. Механизм сделан из стали, сечение может быть, как квадратного, так и круглого типа, толщина стенок от 1,5-5,5 сантиметров, моет быть и больше, соединяется с помощью резьбы.
- Сводящая. Длинное устройство с сечением поперек в форме многогранника. Фиксируется в верхней части колонн и передает им движение от установок бурильной скважины вращательными движениями.
Кончик детали делают потолще для того, чтобы труба была прочной.
Кончик детали делают потолще для того, чтобы труба была прочной.Нюансы бурения
Многие люди с большим доверием отдают всю работу профессиональным работникам, но, если вы все-таки хотите качественную работу, а не проблемы вместо нее, то следует потратить свое драгоценное время на то, чтобы узнать о профессиональности специалистов.
Все составные части установки обязаны быть в прекрасном новом состоянии, а выяснить это можно зрительным методом. Наконец перейдем к составным частям это трубы бурильные, трубные замки и другие, прилежащие к ним механизмы. В случае если к вам прибыли те или иные обманщики на старой автомашине, которые вытащили из нее заржавелые или неровные трубы, штанги для бурения без прилежащих устройств, то следует этих сотрудников выпроводить за пределы.
Не бойтесь проверить все состояние труб и персонала до того, как они начнут свою работу. Работа во время установки и бурения очень непростая и требует ответственности и мы уверенны, что все достойные работники с радостью объяснят вам, как будут проводиться работы, и даже будут держать вас в курсе всех событий.
Процесс бурения
Данная часть занимает большое значение, поскольку вы выплачиваете конкретно за него, почти все желают знать, какой глубины и долготы скважина, хотя все это легко и просто уследить. Работники после проделанной ими работы предоставляют итоги, чтобы достичь желаемого результата они опускают штанги, и по их числу вы можете определить протяженность скважины. На этом этапе можно спокойно выдохнуть, так как трубы уже проведены в благоприятный участок территории для неплохой подачи воды и работа сделана.
Выяснить протяженность скважины несложно и доступно, а проверить отлично для проверки поступления воды необходимо немного больше навыка.
Чтобы достичь желаемого результата мастера используют специальный насос, который присоединяется к шлангу.
Стоит заметить, что настоящие специалисты устроят эту проверку сразу после завершения работ, не дожидаясь владельца для сдачи объекта, а делают они это чтобы провести чистку линзы и воды под землей. Эта проверка и прокачка воды пойдет на пользу потому, что после работ вода, которая потерпела загрязнение, уйдет, а чистая останется.
Зачем нам знания о процессе бурения?
Самое первое это качественно сделанная работа.
Второе-это качество скважины сделанной в самом конце работ.
А самое основное это то, что вы можете таким способом убедиться в профессиональности специалистов. Для убеждения нужно тщательно проверить подготовку к работам, оборудование, все важные детали и механизмы для установки, внешний вид и количество, они должны выглядеть чисто и идеально, а количество должно соответствовать инструкции.
Понятно, что многие люди не понимают в этом деле и им трудно будет оценить профессионализм работников, но даже простой человек сможет отличить их потому, что устройство будет выглядеть неважно, да и работники тоже. Хотя с другой стороны, новые трубы для бурения, другие приборы и составные части могут свидетельствовать не про то, что фирма поддерживает внешний облик, а про то, что у их очень мало посетителей и заявок. Поэтому мыслите здраво, и все будет хорошо.
Советы и заключение
Не нужно быть наивными и входить в доверие уговорам фирм по объявлениям, если с вас потребуют предоплату, то не соглашайтесь.
Любая настоящая и хорошая компания для начала выяснит глубину достающей воды, есть ли она вообще, и есть ли смысл проводить работы.
И только после этого они самостоятельно приедут померить глубину и начнут проводить работы. Это действительно приехали профессионалы, можете спокойно им доверять, они знают свою работу и сделают все по правилам.
Перед началом оформляется договор, в котором описываются гарантии, счет скважины, прокачка, глубина скважины и принцип сохранения (не всегда можно сразу построить забор для установки, иногда нужно подождать определенное время). Также даются документы в сопровождении, которое помогут вам в предъявлении контролирующему предприятию, если это необходимо (если компания, понимающая, и помогает вам во всем, то не стесняйтесь попросить у них копию с меньшей протяженностью скважины, это устранит вам многие проблемы). При соблюдении этих рекомендаций, вы получите скважину, которая будет вам служить долгие годы.
Маркировка утяжеленных бурильных труб от поставщика Evek GmbH / Evek
Вас интересует маркировка утяжелённых бурильных труб? Поставщик Evek GmbH предлагает купить утяжелённую бурильную трубу отечественного и зарубежного производства по доступной цене в широком ассортименте.
Обеспечим доставку продукции в любую точку континента. Цена оптимальная.
Это горячекатаные толстостенные трубы с кольцевым поперечным сечением. Основное назначение таких труб — увеличение жесткости нижней части бурильной колонны, и создание осевой нагрузки на породоразрушающий инструмент. Утяжеленная бурильная труба может быть либо гладкой либо с конусной проточкой, назначение которой — обеспечить захват бурильной трубы и ее последующее удержание подъёмником.
Соединение
Соединение утяжелённых бурильных труб между собой производится при помощи предварительно высаженных замков, которые имеют специальную крупную резьбу со, значительной конусностью. Конические резьбы значительно лучше цилиндрических, поскольку в процессе свинчивания создаётся натяг, который обеспечивает хорошую герметизацию имеющихся стыков. Для повышения усталостной прочности резьбовых соединений, на них могут протачиваться разгружающие канавки.
Сортамент
Типоразмеры утяжелённых бурильных труб, мм: 120; 133; 146; 178; 203; 219; 229; 245; 254; 273; 299. Утяжеленные бурильные трубы изготавливаются из следующих материалов:
- — сталь 38ХНЗМФА;
- — сталь 40ХН2МА;
- — сталь 40Х.
Поставщик Evek GmbH предлагает купить утяжелённую бурильную трубу отечественного и зарубежного производства по доступной цене в широком ассортименте. Обеспечим доставку продукции в любую точку континента. Цена оптимальная.
Маркировка продукции
Каждому комплекту бурильных труб присваивается свой порядковый номер, а всем трубам, вошедшим в комплект, свои порядковые номера внутри комплекта. Все трубы маркируются. В маркировку включают порядковый номер комплекта, группу прочности, последнюю цифру года ввода трубы в комплекте, номинальную толщину стенки. Маркировка стальных бурильных труб с приваренными бурильными замками, предназначенных для применения при бурении и добыче в нефтяной и газовой промышленности, выполняется в соответствии с требованиями ГОСТ 28487–90, ГОСТ Р 54383−2011 (ИСО 11961−2008), ГОСТ Р 50278−92 и ГОСТ 27834–95.
Нанесение маркировки
Маркировку наносят на внутреннюю поверхность любых металлических труб (расстояние от торца трубы — не более 16 мм), имеющих внутренний диаметр от 103 до 180 мм. Наносят буквенно-цифровую маркировку, с минимальными затратами и в минимальное время, с соблюдением существующих правил безопасности труда. Маркировку (полностью или частично дублирующую основную) наносят автоматизированным ударным способом на поверхность конусной выточки (расточки) муфты бурильного замка. Текст строки маркировки, ширина и высота символов, шаг точек маркировки (качество маркировки) и сила удара маркировочной иглы задаются программно, с помощью контроллера управления маркиратором, в котором сохраняются в виде уникального файла маркировки.
Выполненные операции маркировки (файлы) могут автоматически сохраняться в контроллере. Помимо текста маркировки сохраняется дата, время и длительность выполнения операции.
Применение
| Вид оборудования | Рекомендации по применению |
Буровой инструмент. Насосно-компрессорные, обсадные, бурильные, магистральные для транспортировки нефти и газа и прочие металлические трубы, муфты и переводники для труб, трубные изделия. Прочие элементы трубных колонн. | Прямая маркировка в местах, затрудняющих её повреждение или удаление в процессе транспортировки, хранения и эксплуатации. Примечание: если твёрдость металла, из которого изготовлено изделие, превышает 62HRС, то для получения надёжной маркировки рекомендуется использовать лазерное маркировочное оборудование SICMarking (необходимо согласование с технологическими отделами изготовителей инструмента и буровых компаний). |
| Оборудование устья скважины любого вида и исполнения. Трубная арматура любого вида и исполнения. | Маркировка на металлических табличках, устанавливаемых в местах, затрудняющих использование механических средств их удаления; после установки таблички окрашиваются в цвет корпуса изделия в месте установки таблички. |
| УЭЦН (Установка Электрического Центробежного Насоса) и УСШН (Установка Скважинного Штангового Насоса) | Прямая маркировка на внутренних элементах и корпусах УЭЦН, штангах УСШН и прочих элементах конструкций, а также маркировка на металлических табличках, устанавливаемых в местах, затрудняющих их повреждение или удаление в процессе транспортировки, хранения и эксплуатации; после установки таблички окрашиваются в цвет корпуса изделия в месте установки таблички. |
| Трубопроводная арматура любого назначения, типа и типоразмера, изготовленная из металлов и сплавов. | Прямая маркировка на элементах арматуры или на металлические таблички, с последующей их установкой на арматуру. Рекомендуется использовать двухмерные (2D) коды типа DataMatrixECC200 — очень маленькие размеры кода и большая ёмкость (до 1555 символов кириллического алфавита и цифр) позволяют использовать такой код как базу данных, содержащую любую информацию об арматуре. |
Купить.
Поставщик, ценаВас интересует маркировка утяжелённых бурильных труб? Поставщик Evek GmbH предлагает купить утяжелённую бурильную трубу отечественного и зарубежного производства по доступной цене в широком ассортименте. Обеспечим доставку продукции в любую точку континента. Цена оптимальная. Приглашаем к партнёрскому сотрудничеству.
Спецификации API бурильных труб, типы резьбы и таблицы

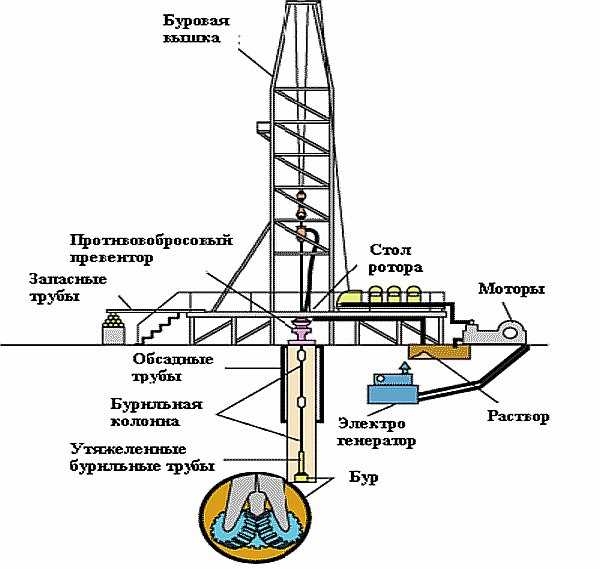

Самая длинная и основная часть компонентов бурильной колонны — это бурильная труба. Каждое соединение бурильной трубы состоит из корпуса трубы и замкового соединения (соединение). Поэтому в этой статье мы обсудим спецификации (спецификации) бурильных труб API, описание, классификацию и типы резьбовых соединений бурильных труб.
Соединения D/Ps доступны в трех диапазонах длины:
| Range | Length, ft |
| 1 | 18-22 |
| 2 | 27-30 |
| 3 | 38-45 |
Диапазон 2 является наиболее распространенным.
Спецификации бурильных труб API (спецификации) обычно описываются 6 наименованиями. Например, бурильная труба 5″€ может быть описана как 5″, #19.5, E, XH, NC50, Premium. Теперь давайте разберемся, какие основные пункты характеризуют любую бурильную трубу:
- Наружный диаметр трубы
- Номинальный вес
- Марка трубы
- Тип бурильного замка.
- Типы резьбовых соединений бурильных труб API.
- Классификация бурильных труб.
| 5” | 19.5 | Grade ”E” | XH | NC50 | Premium |
| tube OD | Nominal Weight | Minimum Yield strength | Upset Tool Joint | Connection thread | Классификация бурильных труб (износ)l |
Каждый пункт описания более подробно объясняется ниже.
Спецификации OD (specs)
То есть просто наружный диаметр гладкого конца (трубки).
Спецификации номинального веса бурильных труб
Проще говоря, номинальный вес D/P — это вес на фут, включая вес стандартного соединения API. Номер не служит никакой реальной цели, кроме идентификации, поскольку бурильная труба не имеет стандартного соединения API.
Таким образом, фактический вес зависит от типа присоединительной резьбы и марки трубы. По мере увеличения марки (минимального предела текучести) фактический вес увеличивается, поскольку в высадке содержится больше металла.
Фактический вес 5-дюймового D/P в приведенном выше примере составляет 20,89 фунта/фут. Фактический вес трубы класса G составляет 21,92 фунта/фут.
Спецификации марки бурильных труб
Марка бурильных труб указывает минимальный предел текучести металла, который представляет собой растягивающее напряжение, которое приводит к деформации 0,5%. Марка E D/P имеет предел текучести 75 000 фунтов на квадратный дюйм.
Минимальная прочность может быть преобразована в более полезную прочность в фунтах путем умножения минимальной текучести в фунтах на квадратный дюйм на площадь поперечного сечения металла.
| API Drill Pipe Grade | Minimum Yield Strength (psi) | Minimum Tensile Strength (psi) |
| E-75 | 75,000 | 100,000 |
| X-95 | 95 000 | 105 000 |
| G-105 | 105 000 | 115 000 |
| S-135 | 135 000 | 145 000 |

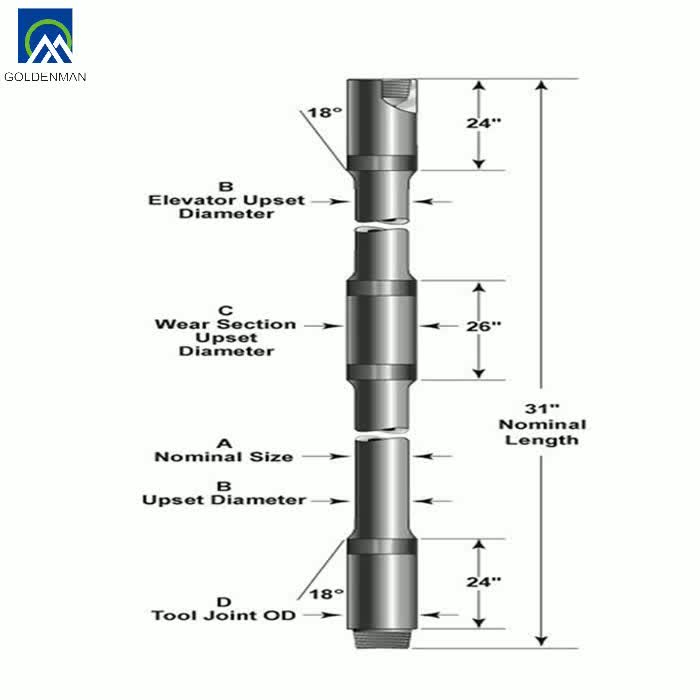

Типы высадки бурильных труб API
- IEU (внутренняя-внешняя высадка) – Наружный диаметр бурильного замка больше наружного диаметра бурильной трубы, а внутренний диаметр бурильного замка меньше внутреннего диаметра бурильной трубы. Как правило, бурильные замки IEU являются самыми прочными из имеющихся. Так, большой наружный диаметр и малый внутренний диаметр бурильного замка вызывают относительно высокие внешние и внутренние потери давления.
- IF (внешняя высадка) – внутренний диаметр бурильного замка совпадает с внутренним диаметром D/P для минимизации внутренних потерь давления. Высадка приходится на наружный диаметр бурильного замка.
- I U (внутренняя высадка) – Внутренний диаметр бурильного замка меньше, чем у D/P. Таким образом, малый внутренний диаметр вызывает относительно более высокие потери внутреннего давления. Наружный диаметр бурильного замка такой же, как наружный диаметр бурильной трубы. Этот тип называется бурильной трубой с узким отверстием из-за небольшого наружного диаметра.
Как правило, бурильные замки IEU являются самыми прочными из имеющихся. Так, большой наружный диаметр и малый внутренний диаметр бурильного замка вызывают относительно высокие внешние и внутренние потери давления.Типы резьбовых соединений API и не API
Однако здесь мы упомянем только Спецификации бурильных труб API только для типов резьбы, но мы дадим вам простое введение в другие типы резьбы.
Типы резьбовых соединений бурильных труб API
Пронумерованные соединения
В 1968 году API представило соединения «NC» для удовлетворения множества потребностей, от макаронных труб до 12-дюймовых утяжеленных бурильных труб. В то же время API заявило, что линейки «IF» и «Full Hole» (FH) устарели.
Имеется 17 соединений NC с делительным диаметром от 1,1/16 (NC-10) до 7,3/4 дюйма (NC-77). NC означает «Пронумерованное соединение», а число означает диаметр делительной точки измерительной точки (GPPD) соединения. Например,
- NC-50 имеет GPPD 5,04170 дюймов,
- NC-38 GPPD 3,80800 дюймов и так далее.
Также в то время API взял самые популярные старые соединения, дал им новый поток и новое имя и вставил их в линейку. К ним относятся NC-50 (старый 4.1/2 IF), NC-46 (старый 4.1/2 XH) и NC-38 (старый 3.1/2 IF).
Обычные соединения
«Обычные» соединения по-прежнему используются для компонентов КНБК, даже несмотря на то, что они уступают соединениям NC с тем же коэффициентом прочности на изгиб, поскольку имеют более острый радиус корня.
Причина их привычки к популярности и вера в то, что переход на NC будет стоить больше, чем он того стоит.
Число перед словом «обычный» в названии (например, в 6-5/8 «Обычный») относится к размеру бурильной трубы, на которой первоначально должно было использоваться (но больше не используется) соединение.
Полнопроходные соединения
Все полнопроходные соединения были объявлены устаревшими API в 1968 году, и их заменили NC. Однако примерно 10 лет спустя модель 5 1/2 FH была официально возрождена. Кроме того, 6-5/8 FH был официально восстановлен в 1993 году, без сомнения, из-за его растущей популярности на 6-5/8 дюймовых D/P.
Типы резьбовых соединений бурильных труб, не соответствующих стандарту API
Соединения H-90
Формы резьбы H-90 по-прежнему распространены на компонентах КНБК. Первоначально они были запатентованным продуктом компании Hughes Tool Company и легко узнаваемы по малому углу резьбы 90 градусов.
По своим характеристикам они примерно эквивалентны обычным резьбовым соединениям, за исключением того, что малый угол резьбы может вызвать сильное кольцевое напряжение при высоких крутящих моментах свинчивания.
Нет никакой очевидной причины (кроме традиции) для их дальнейшего использования, поскольку для большинства приложений существуют более совершенные NC.
Соединения PAC
Соединения PAC по-прежнему очень популярны для бурильных труб диаметром 2-3/8 дюйма, а также для утяжеленных бурильных труб малого диаметра. Они предлагают хороший клиренс, но часто за счет тревожно низкой прочности на растяжение и кручение.
PAC очень плохой выбор для утяжеленных бурильных труб. Стандартные крутящие моменты свинчивания в утяжеленных бурильных трубах PAC вызывают напряжение растяжения шейки ниппеля в 87 500 фунтов на квадратный дюйм по сравнению с 62 500 фунтов на квадратный дюйм в соединении NC аналогичного размера. Поскольку внутрискважинное напряжение может добавляться к напряжению свинчивания, соединения PAC гораздо ближе к отказу, даже когда они проходят через ротор.
PAC также являются единственными соединениями, в которых до сих пор используется склонная к усталости форма резьбы V-065, от которой все остальные отказались в 1968 году.
Однако это не так плохо, как кажется, поскольку PAC в утяжеленных бурильных трубах редко выдерживают растягивающие и скручивающие нагрузки. достаточно долго, чтобы выйти из строя от усталости в любом случае.
Соединения из нержавеющей стали
Это запатентованная конструкция штифтов бурильных замков. Это штифт NC с закругленной боковой поверхностью резьбы, что дает радиус основания 0,057 дюйма (по сравнению с NC 0,038 дюйма). Коробки SST идентичны коробкам NC того же размера. Испытания, проведенные разработчиком, показывают улучшенные усталостные характеристики SST. По иронии судьбы, SST редко встречаются в компонентах КНБК, где их больший радиус впадины резьбы был бы наиболее выгодным.
Соединения Hi Torque
Это также относительно новое запатентованное соединение. Это просто размыкающее соединение с дополнительным буртиком на конце штифта. Это дает крутящие способности на 40-60 процентов выше, чем у оригинального NC. Это улучшение достигается за счет более высокой стоимости, снижения доступности и снижения ремонтопригодности в полевых условиях.
Классификация на основе износа.
Поскольку новая бурильная труба вращается в отверстии, она изнашивается и, следовательно, ее необходимо переклассифицировать в соответствии с ее износом.
Внешний износ включает износ наружного диаметра, вмятины и смятия, раздавливание в зоне скольжения, порезы, точечную коррозию и коррозию. Рабочая прочность снижается из-за потери площади поперечного сечения.
Д/П периодически осматривают на предмет выявления трещин, ямок, уменьшения толщины стенки и других дефектов. Методы контроля включают электромагнитный контроль тела трубы для обнаружения трещин и ямок, ультразвуковой контроль для измерения толщины стенки, визуальный контроль для обнаружения замятий и измерения штангенциркуля.
Классификация износа бурильных труб API
API разработала рекомендации по классам классификации бурильных труб в API RP7G. Классы подытожены следующим образом:
| Новый : | Не изнашивался и никогда не использовался. |
| Premium : | Равномерный износ и минимальная толщина стенки 80% от исходной толщины стенки. |
| Класс 2: | Допускает D/P с минимальной толщиной стенки 65% со всем износом с одной стороны при условии, что площадь поперечного сечения такая же, как у премиум-класса, т.е. при равномерном сокращении стенки не более чем на 20 %. |
| Класс 3 : | Позволяет использовать бурильные трубы с минимальной толщиной стенки 55% при полном износе с одной стороны. |
Размеры соединений API Спецификации и типы резьб Таблица
| Вес. (фунт/фут) | Высадка/ уклон | Соединение | (Вт) Скорректированная масса (фунт/фут) | Standard OD | DrillPipe Size (in) ID | |||||||||||||||||
| 2-3/8 | 4. 85 | EU-E | NC26 | 5.16 | 3-3/8 | 1-3/4 | ||||||||||||||||
| EU | OH | 4.89 | 3-1/8 | 2 | ||||||||||||||||||
| EU | SLH90 | 4.97 | 3-1/4 | 2 | ||||||||||||||||||
| EU | WO | 5.06 | 3-3/8 | 2 | ||||||||||||||||||
| 6.65 | EU-E | NC26 | 6.92 | 3-3/8 | 1-3 /4 | |||||||||||||||||
| EU | OH | 6.83 | 3-1/4 | 1-3/4 | ||||||||||||||||||
| IU | PAC | 6.71 | 2- 7/8 | 1-3/8 | ||||||||||||||||||
| EU | SLH90 | 6.73 | 3-1/4 | 2 | ||||||||||||||||||
| EU-X | NC26 | 7. 01 | 3-3/8 | 1-3/4 | ||||||||||||||||||
| EU | SLH90 | 6.89 | 3-1/4 | 1-13/16 | ||||||||||||||||||
| EU-G | NC26 | 7.01 | 3-3/8 | 1-3/4 | ||||||||||||||||||
| EU | SLH90 | 6.89 | 3-1/4 | 1-13/16 | ||||||||||||||||||
| 2-7/ 8 | 6.85 | EU-E | NC31 | 7.36 | 4-1/8 | 2-1/8 | ||||||||||||||||
| EU | OH | 6.85 | 3-3/ 4 | 2-7/16 | ||||||||||||||||||
| ЕС | SLH90 | 6.96 | 3-7/8 | 2-7/16 | ||||||||||||||||||
| EU | WO | 7.19 | 4-1/8 | 2-7/16 | ||||||||||||||||||
| 10.40 | EU-E | NC31 | 10. 76 | 4-1/8 | 2-1/8 | |||||||||||||||||
| EU | OH | 10.51 | 3- 7/8 | 2-5/32 | ||||||||||||||||||
| IU | PAC | 10.15 | 3-1/8 | 1-1/2 | ||||||||||||||||||
| EU | SLH90 | 10.51 | 3-7/8 | 2-5/32 | ||||||||||||||||||
| IU | XH | 10.99 | 4-1/4 | 1-7/8 | ||||||||||||||||||
| IU | NC26 | 10.28 | 3-3/8 | 1-3/4 | ||||||||||||||||||
| EU-X | NC31 | 10.96 | 4-1/8 | 2 | ||||||||||||||||||
| EU | SLH90 | 10.84 | 4 | 2 | ||||||||||||||||||
| EU-G | NC31 | 10. 96 | 4-1/8 | 2 | ||||||||||||||||||
| EU | SLH90 | 10.84 | 4 | 2 | ||||||||||||||||||
| EU-S | NC31 | 11.38 | 4-3/8 | 1-5/8 | ||||||||||||||||||
| EU | SLH90 | 11.12 | 4-1/8 | 1-5/8 | ||||||||||||||||||
| 3-1/2 | 9.50 | EU-E | NC38 | 10.44 | 4-3/4 | 2- 16/11 | ||||||||||||||||
| ЕС | OH | 9.89 | 4-1/2 | 3 | ||||||||||||||||||
| EU | SLH90 | 10.05 | 4-5/8 | 3 | ||||||||||||||||||
| EU | WO | 10.20 | 4-3/4 | 3 | ||||||||||||||||||
| 13.30 | EU-E | H90 | 14. 41 | 5-1/4 | 2-3/4 | |||||||||||||||||
| EU | NC38 | 13.77 | 4-3/4 | 2-11/16 | ||||||||||||||||||
| EU | OH | 13.77 | 4-3/4 | 2- 11/16 | ||||||||||||||||||
| IU | NC31 | 13.40 | 4-1/8 | 2-1/8 | ||||||||||||||||||
| EU | XH | 13.94 | 4 -3/4 | 2-7/16 | ||||||||||||||||||
| EU-X | H90 | 14.63 | 5-1/4 | 2-3/4 | ||||||||||||||||||
| EU | NC38 | 14.41 | 5 | 2-9/16 | ||||||||||||||||||
| EU | SLH90 | 14.07 | 4-3/4 | 2-9/16 | ||||||||||||||||||
| EU-G | NC38 ( ИФ) | 14. 49 | 5 | 2-7/16 | ||||||||||||||||||
| EU | SLH90 | 14,07 | 4-3/4 | 2-9.07 | 4-3/4 | 2-9.07 | 4-3/4 | 2-9.07 | 4-3/4 | 2-9.07 | 4-3/4 | 2-9.07 | 4-3/4 | 2-9.07 | 4-3/4 | 2- | NC38 | 14.69 | 5 | 2-1/8 | ||
| EU | SLH90 | 14.69 | 5 | 2-1/8 | ||||||||||||||||||
| EU | NC40 | 15.04 | 5-3/8 | 2-7/16 | ||||||||||||||||||
| 15.50 | EU-E | NC38 | 16.39 | 5 | 2-9/16 | |||||||||||||||||
| EU-X | NC38 | 16.69 | 5 | 2-7/16 | ||||||||||||||||||
| EU-G | NC38 | 16. 88 | 5 | 2-1/ 8 | ||||||||||||||||||
| EU | NC40 | 16.96 | 5-1/4 | 2-9/16 | ||||||||||||||||||
| EU-S | NC38 | 16.88 | 5 | 2-1/8 | ||||||||||||||||||
| NC40 | 17.56 | 5-1/2 | 2-1/4 | |||||||||||||||||||
| 4 | 11.85 | IU-E | H90 | 13.07 | 5-1/2 | 2-13/16 | ||||||||||||||||
| EU | NC46 | 13.51 | 6 | 3-1/4 | ||||||||||||||||||
| EU | OH | 12.10 | 5-1/4 | 3-15/32 | ||||||||||||||||||
| EU | WO | 12.91 | 5-3/4 | 3-7/16 | ||||||||||||||||||
| 14.00 | МЕ-Э | NC40 | 15. 06 | 5-1/4 | 2-13/16 | |||||||||||||||||
| IU | H90 | 15.41 | 5-1/2 | 2-13/16 | ||||||||||||||||||
| EU | NC46 | 15.85 | 6 | 3-1/4 | ||||||||||||||||||
| EU | OH | 15.03 | 5-1/2 | 3-1 /4 | ||||||||||||||||||
| IU | SH | 14.37 | 4-5/8 | 2-9/16 | ||||||||||||||||||
| IU-X | NC40 | 15.30 | 5-1/4 | 2-11/16 | ||||||||||||||||||
| IU | H90 | 15.55 | 5-1/2 | 2-13/16 | ||||||||||||||||||
| EU | NC46 | 16.14 | 6 | 3-1/4 | ||||||||||||||||||
| IU-G | NC40 | 15. 90 | 5-1/2 | 2-7/16 | ||||||||||||||||||
| IU | H90 | 15.55 | 5- 1/2 | 2-13/16 | ||||||||||||||||||
| EU | NC46 | 16.14 | 6 | 3-1/4 | ||||||||||||||||||
| IU-S | NC40 | 16,18 | 5-1/2 | 2 | ||||||||||||||||||
| IU | H90 | 15.55 | 5-1/2 | 2-13/16 | ||||||||||||||||||
| EU | NC46 | 16.38 | 6 | 3 | ||||||||||||||||||
| 15.70 | IU-E | NC40 | 16.81 | 5-1/4 | 2-11/16 | |||||||||||||||||
| МЕ | H90 | 17.07 | 5-1/2 | 2-13/16 | ||||||||||||||||||
| EU | NC46 | 17. 51 | 6 | 3-1/4 | ||||||||||||||||||
| IU-X | NC40 | 17.55 | 5-1/2 | 2-7/16 | ||||||||||||||||||
| IU | H90 | 17.17 | 5-1/2 | 2 -13/16 | ||||||||||||||||||
| EU | NC46 | 17.75 | 6 | 3-1/4 | ||||||||||||||||||
| IU-G | NC40 | 17.55 | 5-1/2 | 2-7 /16 | ||||||||||||||||||
| IU | H90 | 17.17 | 5-1/2 | 2-13/16 | ||||||||||||||||||
| EU | NC46 | 17.75 | 6 | 3-1/4 | ||||||||||||||||||
| EU-S | NC46 | 18.03 | 6 | 3 | ||||||||||||||||||
| 4-1/2 | 13.75 | IU-E | H90 | 15. 21 | 6 | 3-1/4 | ||||||||||||||||
| EU | NC50 | 14.93 | 6-3/8 | 3-3/4 | ||||||||||||||||||
| EU | OH | 14.06 | 5-3/4 | 3-31/32 | ||||||||||||||||||
| EU | WO | 14.79 | 6-1/8 | 3-7/8 | ||||||||||||||||||
| 16.60 | IEU-E | FH | 18.14 | 6 | 3 | |||||||||||||||||
| IEU | H90 | 17.81 | 6 | 3-1/4 | ||||||||||||||||||
| EU | NC50 | 17.98 | 6-3/8 | 3-3/4 | ||||||||||||||||||
| EU | OH | 17.10 | 5-7/8 | 3-3/4 | ||||||||||||||||||
| IEU | NC38 | 16.79 | 5 | 2-11/16 | ||||||||||||||||||
| IEU | NC46 | 18. 37 | 6-1/4 | 3-1/4 | ||||||||||||||||||
| IEU-X | FH | 18.62 | 6 | 3 | ||||||||||||||||||
| IEU | H90 | 18.39 | 6 | 3-1/4 | ||||||||||||||||||
| EU | NC50 | 18.34 | 6-3/8 | 3-3/4 | ||||||||||||||||||
| IEU | NC46 | 18.88 | 6-1/4 | 3 | ||||||||||||||||||
| IEU-G | FH | 18.62 | 6 | 3 | ||||||||||||||||||
| IEU | H90 | 18.39 | 6 | 3-1/4 | ||||||||||||||||||
| EU | NC50 | 18.34 | 6-3/8 | 3-3/4 | ||||||||||||||||||
| IEU | NC46 | 18.88 | 6-1/4 | 3 | ||||||||||||||||||
| IEU-S | FH | 19. 28 | 6-1/4 | 2-1/2 | ||||||||||||||||||
| IEU | H90 | 18.42 | 6 | 3 | ||||||||||||||||||
| EU | NC50 | 18.61 | 6-3/8 | 3-1/2 | ||||||||||||||||||
| IEU | NC46 | 19.09 | 6-1/4 | 2-3/4 | ||||||||||||||||||
| 4-1/2 | 20.00 | IEU-E | FH | 21.63 | 6 | 3 | ||||||||||||||||
| IEU | H90 | 21.63 | 6 | 3 | ||||||||||||||||||
| EU | NC50 | 21.62 | 6-3/8 | 3-5/8 | ||||||||||||||||||
| ИЭУ | NC46 | 22.09 | 6-1/4 | 3 | ||||||||||||||||||
| IEU-X | FH | 22. 29 | 6 | 2-1/2 | ||||||||||||||||||
| IEU | H90 | 21.79 | 6 | 3-1/4 | ||||||||||||||||||
| EU | NC50 | 22.13 | 6-3/8 | 3-1/2 | ||||||||||||||||||
| IEU | NC46 | 22.56 | 6-1/4 | 2-3/4 | ||||||||||||||||||
| IEU-G | FH | 22.29 | 6 | 2-1/ 2 | ||||||||||||||||||
| IEU | H90 | 21.90 | 6 | 3 | ||||||||||||||||||
| EU | NC50 | 22.13 | 6-3/8 | 3-1/ 2 | ||||||||||||||||||
| IEU | NC46 | 22.75 | 6-1/4 | 2-1/2 | ||||||||||||||||||
| EU-S | NC50 | 23.22 | 6-5 /8 | 3 | ||||||||||||||||||
| IEU | NC46 | 22. 93 | 6-1/4 | 2-1/4 | ||||||||||||||||||
| 22.82 | EU-E | NC50 | 24.07 | 6-3/8 | 3-5/8 | |||||||||||||||||
| IEU | NC46 | 24.59 | 6-1/4 | 3 | ||||||||||||||||||
| IEU-X | FH | 25.43 | 6-1/4 | 2-1/4 | ||||||||||||||||||
| EU | NC50 | 24.58 | 6-3/8 | 3-1/2 | ||||||||||||||||||
| ИЭУ | NC46 | 25.06 | 6-1/4 | 2-3/4 | ||||||||||||||||||
| EU-G | NC50 | 25.13 | 6-1/2 | 3-1/ 4 | ||||||||||||||||||
| NC46 | 25.25 | 6-1/4 | 2-1/2 | |||||||||||||||||||
| EU-S | NC50 | 25. 83 | 6- 5/8 | 2-3/4 | ||||||||||||||||||
| 5 | 19.50 | IEU-E | 5-1/2 FH | 22.26 | 7 | 3-3/4 | ||||||||||||||||
| NC50 | 20.89 | 6-5 /8 | 3-3/4 | |||||||||||||||||||
| IEU-X | 5-1/2 FH | 22.46 | 7 | 3-3/4 | ||||||||||||||||||
| H90 | 22.08 | 6-1/2 | 3-1/4 | |||||||||||||||||||
| NC50 | 21.44 | 6-5/8 | 3-1/2 | |||||||||||||||||||
| IEU-G | 5- 1/2 FH | 22.46 | 7 | 3-3/4 | ||||||||||||||||||
| H90 | 22.32 | 6-1/2 | 3 | |||||||||||||||||||
| NC50 | 21. 92 | 6-5/8 | 3-1/4 | |||||||||||||||||||
| IEU-S | 5-1/2 FH | 23.40 | 7-1/4 | 3-1 /2 | ||||||||||||||||||
| NC50 | 22.60 | 6-5/8 | 2-3/4 | |||||||||||||||||||
| 25.60 | IEU-E | 5-1/2 FH | 28,26 | 7 | 3-1/2 | |||||||||||||||||
| NC50 | 26,89 | 6-3/8 | 3-1/2 | |||||||||||||||||||
| IEU-X | 5-1IEU-X | 5-1 | IEU-X | 5-1 | IEU-X | IEU-x | . 3-1/2 | |||||||||||||||
| NC50 | 27.86 | 6-1/2 | 3 | |||||||||||||||||||
| IEU-G | 5-1/2 FH | 29. 01 | 7-1/4 | 3-1/2 | ||||||||||||||||||
| NC50 | 28.32 | 6-5/8 | 2-3/4 | |||||||||||||||||||
| IEU-S | NC50 | 28.78 | 6-3 /4 | 2-1/2 | ||||||||||||||||||
| 5-1/2 FH | 29.35 | 7-1/4 | 3-1/4 | |||||||||||||||||||
| 5-1/ 2 | 21,90 | IEU-E | FH | 23.77 | 7 | 4 | ||||||||||||||||
| IEU-X | FH | 24.37 | 7 | 3-3/4 | ||||||||||||||||||
| H90 | 24.64 | 7 | 3-1/2 | |||||||||||||||||||
| IEU-G | FH | 25.21 | 7-1/4 | 3-1/2 | ||||||||||||||||||
| IEU- С | FH | 26. 33 | 7-1/2 | 3 | ||||||||||||||||||
| 24.70 | IEU-E | FH | 26.33 | 7 | 4 | |||||||||||||||||
| IEU- X | FH | 27.76 | 7-1/4 | 3-1/2 | ||||||||||||||||||
| IEU-G | FH | 27.76 | 7-1/4 | 3-1 /2 | ||||||||||||||||||
| IEU-S | FH | 28,87 | 7-1/2 | 3 | ||||||||||||||||||
| . | 5 | |||||||||||||||||||||
Четыре типа и назначение
Хранение бурильных труб и обращение с ними являются неотъемлемой частью любой нефтегазовой компании. Они обеспечивают безопасность труб при их хранении, транспортировке и обращении. Они также гарантируют, что деятельность вашей компании не будет остановлена и будет продолжаться безопасно. Хранение труб и обращение с ними имеют много преимуществ для труб при транспортировке труб нефтяного сортамента, хранении оборудования и обработке труб. Вот четыре различных типа инструментов для хранения и перемещения бурильных труб, которые могут принести пользу вашей компании и вашим трубным активам.
Подкладки для труб представляют собой пирамидальные клинья, которые прибиваются к поверхности, чтобы трубы могли лежать неподвижно. Они помогают предотвратить толчки и ослабление бурильных труб во время транспортировки, обеспечивая стабильное положение труб для отдыха. Противооткатные упоры для труб защищают ваши трубы от повреждения друг друга и помогают соблюдать правила техники безопасности. Их легко установить и снять при необходимости. Мы рекомендуем заменить колодки для труб, если отверстия для гвоздей выглядят изношенными или поврежденными. Эта замена поможет избежать отделения подкладки от ее поверхности. Кроме того, замените прокладки для труб, если форма прокладки каким-либо образом изменилась. Эта замена является важным элементом стабильности. Любое изменение этого угла, особенно сплющивание, сделало бы колодку неэффективной и небезопасной.
Защита резьбы наносится на концы трубы для защиты металлической резьбы от износа. Повреждения могут быть вызваны элементарной коррозией, небрежным обращением и контактом металла с металлом во время транспортировки. Защита резьбы OCTG также предотвращает случайное попадание постороннего предмета в трубу. По данным billypugh.com, некоторые буровые установки бурят до 2 километров под поверхностью. Риски, связанные с глубоководным бурением, означают, что важно обеспечить безопасность ваших труб, чтобы обеспечить возможность продолжения работ.
Защитные кольца Защитные кольца для труб должны быть в приоритете при хранении или транспортировке. Эти упоры предотвращают столкновение труб друг с другом, что может привести к их повреждению. Кольца бампера также помогают предотвратить коррозию на поверхности труб благодаря дополнительному потоку воздуха между трубами, подверженными воздействию элементов.
Футеровки и покрытия помогают продлить срок службы бурильных труб в агрессивных скважинных средах. Эти продукты достигают этого, предотвращая коррозию, точечную коррозию и усталость, которые могут привести к сценариям, вызывающим остановку буровых работ.
Почему вам следует инвестировать в хранение и транспортировку бурильных труб?Надлежащие методы хранения и обращения с бурильными трубами могут сэкономить ваше время и деньги, обеспечивая безопасность и защиту труб во время использования в полевых условиях, а также при хранении или транспортировке. Использование этих четырех различных продуктов может защитить ваши бурильные трубы, обеспечивая максимальную защиту.
MSI доставляет наши качественные защитные приспособления для бурильных труб прямо на ваше предприятие!
Узнайте, что предлагает компания MSI Pipe Protection.
Почему канадский рынок нефти и газа доверяет MSI как местному поставщику
28 октября 2022 г.
