Печь из баллона длительного горения или с повышенной отдачей тепла

Старый газовый баллон можно приобрести дешево, если его нет в наличии. Он являетя отличной основой для создания печей различной конструкции. Рассмотрим, как можно сделать печь на опилках и дровах длительного горения из газового баллона, и почему следующая конструкция многими не рекомендуется и даже запрещается. А также, как сделать печь с более высоким КПД, в том числе и из двух газовых баллонов.



Печь длительного горения с поршнем

Печь длительного горения из газового баллона с примерной энергоотдачей 3 — 4 кВт час, рассчитанная на 10 или больше часов работы, интересует многих. Это известная конструкция, которую часто называют Бубафоня. Привлекает то, что к печке нужно подходить не больше раза в сутки, чтобы растопить, сделать закладку дров на весь день…

Принцип простой – тяжелый поршень лежит на кладке дров и опускается по мере их прогорания. В центре поршня сделано отверстие, в нем приварена длинная воздухоподающая труба.

На поршне сделана крыльчатка, для распределения воздуха от трубы во все стороны, с рекомендуемой высотой ребер не меньше 10 см.

Количество воздуха подаваемого под поршень регулируется задвижкой вверху трубы

Делается плотная закладка дров, с опилками, отходами… Дрова горят только непосредственно под поршнем, там, где есть воздух, который тут же поднимается по корпусу вверх к дымоходу.

Вторичный воздух через неплотности в крышке, обеспечивает дожиг всего того, что не сгорело из-за недостатка кислорода. Поэтому многие рекомендуют оставлять зазоры между трубой и дырой в крышке побольше.

  • Но вся эта конструкция специалистами оценивается как недопустимая в целом, с возможностью эксплуатации только по каким-то особым правилам и мерам безопасности…

Увидеть как работает печь длительного горения из баллона, с поршнем и длинной трубой для подачи воздуха, можно на видео.



Недостатки печи Бубафоня, к чему они приводят…

Недостатки конструкции печи с поршнем очевидны – воздух подается из верхней области помещения и движется вниз по вертикальной трубе на значительное расстояние к топке, в горячее место. Это противоречит принципам создания котельного оборудования на естественной тяге, где воздух должен двигаться по восходящей.

Это означает неустойчивую работу оборудования, означает, что при отдельных нарушениях работы, произойдет опрокидывание воздушной струи в воздухоподающей магистрали, и топочные газы и газ CO будет выбрасываться по ней в помещение.

Это предельно опасно и абсолютно недопустимо. Конструкция запрещена правилами безопасности для обычной эксплуатации.

Но что происходит в реальности?, какие такие нарушения могут произойти с печкой из баллона… Оказывается газ будет выбрасываться всякий раз на переходных процессах, когда дымоход будет в целом холоднее чем поршень и воздухоподающая труба. При этом в топку будет подаваться вторичный воздух через неплотности крышки.

  • При растопке, пока дымоход не прогрелся, исходящие газы пойдут частично по трубе для подачи воздуха в помещение, и чем выше эта труба в конструкции, тем больше вероятность таких происшествий.
  • При застревании поршня, зависания его на расклинившихся дровах, или на вертикально расположенном полене (толстом, влажном), произойдет затухание зоны горения из-за недостатка кислорода с повышенным образованием СО, охлаждение дымохода, при этом поршень и труба будут оставаться наиболее горячей частью конструкции. Это приведет к опрокидыванию струи и газ пойдет по трубе в помещение.
  • При затухании остаточных углей, когда дымоход остывает, поршень с трубой также останется наиболее горячей частью конструкции и газ также пойдет в помещение.



Другая конструкция печи длительного горения на дровах

Подобных недостатков лишена следующая конструкция, также работающая на уплотненных опилках и древесных отходах, но в которой можно сжигать и обычные дрова. Здесь мощность горения будет регулироваться подачей воздуха через поддувало. Больший КПД обуславливается большей площадью корпуса самой печи, а также нижним расположением дымохода, что дает возможность оставлять в помещении у пола значительную протяженность этой греющей трубы.



Печи с повышенной отдачей тепла, сделанные из баллонов

Большую теплоотадчу от обычной печки из баллона можно получить за счет оребрения самого баллона и дымохода. А также установки водогрейного бака в виде цилиндра (продаются) на дымоход, если нужна горячая вода. Таким образом, на простейшую буржуйку из баллона осталось не пожалеть металла и труда по приварке ребер…



Или можно в одной конструкции объединить два баллона на 50 литров, и таким образом увеличить площадь поверхности, которая собственно и греет воздух. Это также обычная буржуйка из горизонтально расположенных баллонов, но с изюминкой… Посмотрите видео, как сделать печь с повышенным коэффициентом полезного действия…



схема, устройство, принцип работы, чертежи буржуйки длительного горения на дровах

Один из самых простых и дешевых способов обогрева дачи или гаража – это отопление на дровах, для чего применяются самодельные буржуйки длительного горения. Это примитивные металлические печи с некоторой доработкой, позволяющей повысить эффективность сжигания твердого топлива. В этой статье мы расскажем, как можно сделать такую буржуйку своими руками из газового баллона, а также правильно установить ее и подключить дымоход.

Схема и принцип работы буржуйки

История данных отопительных агрегатов уходит корнями в начало прошлого века, когда с их помощью обогревали помещения в домах и даже квартирах. Такая популярность объясняется примитивностью устройства печки и простотой в изготовлении. Но эта же простота негативно сказывается на эффективности ее работы, ведь КПД традиционной буржуйки вряд ли превышал 45%. Поэтому сегодня ее применяют в основном для периодического отопления дач и гаражей.

Изначально отопитель представлял собой металлический корпус, имеющий с одного торца дверцу для закладки дров и поддувало, а к задней части приваривалась дымоходная труба. Колосниковой решетки не было, топливо сгорало прямо на днище (поде). При этом львиная доля теплоты покидала помещение через дымоход, поскольку раскаленные продукты горения попадали туда напрямую из топливника. Чтобы понять устройство и принцип работы такой буржуйки, стоит изучить следующую схему:


Как видите, раскаленные дымовые газы, содержащие большое количество тепла, сразу же покидают тело печи и не используются для обогрева помещения. Позже конструкция была доработана неизвестными народными умельцами с целью отобрать это тепло, в результате чего появились такие разновидности буржуек на дровах:

  • печь с колосниками и дымооборотами;
  • отопитель длительного горения, где процесс сжигания дров происходит сверху вниз.

Примечание. Для дополнительного отбора тепла от дымоходной трубы на нее стали устанавливать водяной теплообменник самоварного типа, о котором будет сказано далее.

Двухходовая дровяная печь, чей чертеж показан ниже, имеет колосниковую решетку и 2 перегородки, заставляющие дымовые газы проделать извилистый путь внутри корпуса, прежде чем выйти наружу. Благодаря этому буржуйка становится более экономной, поскольку продукты горения успевают обменяться теплом с окружающим воздухом через металлические стенки агрегата.


Есть еще вариант круглой печки с одним дымооборотом, где происходит дожигание пиролизных газов. Данная буржуйка предназначена для сжигания опилок и мелких древесных отходов. Тут имеет место двустенная конструкция и нижнее расположение дымоходного патрубка, так как газы должны пройти путь из топливника сверху вниз, чтобы отдать тепло. Принцип работы подобной самодельной буржуйки изображен на схеме:

Другая конструкция, где твердое топливо сжигается сверху вниз, не настолько экономная, зато работает с одной закладки гораздо дольше. Дрова здесь поджигаются и горят сверху, прижимаемые грузом с трубой, через которую поступает воздух. Каким образом функционирует такая буржуйка длительного горения, показано на схеме:

Для справки. В народе этот агрегат называют не иначе, как печь «Бубафоня».

Рекомендации по изготовлению

Тема изготовления различных буржуек на дровах из газовых баллонов весьма популярна и вот почему. Во-первых, это доступный материал, что можно найти на любом пункте приема металлолома. Во-вторых, подобный бак – это фактический готовый корпус печи с достаточно толстыми стенками. Остается только самостоятельно его доработать и получится отличная буржуйка для отопления гаража или дачи. Причем конструкция может быть как вертикальной, так и горизонтальной.

Совет. Более всего для изготовления самодельного отопителя подойдет стандартный баллон из-под пропана емкостью не менее 50 л. Использование баков меньшего объема не даст должного эффекта, печка получится тяжелой, а площадь поверхности теплообмена – небольшой.

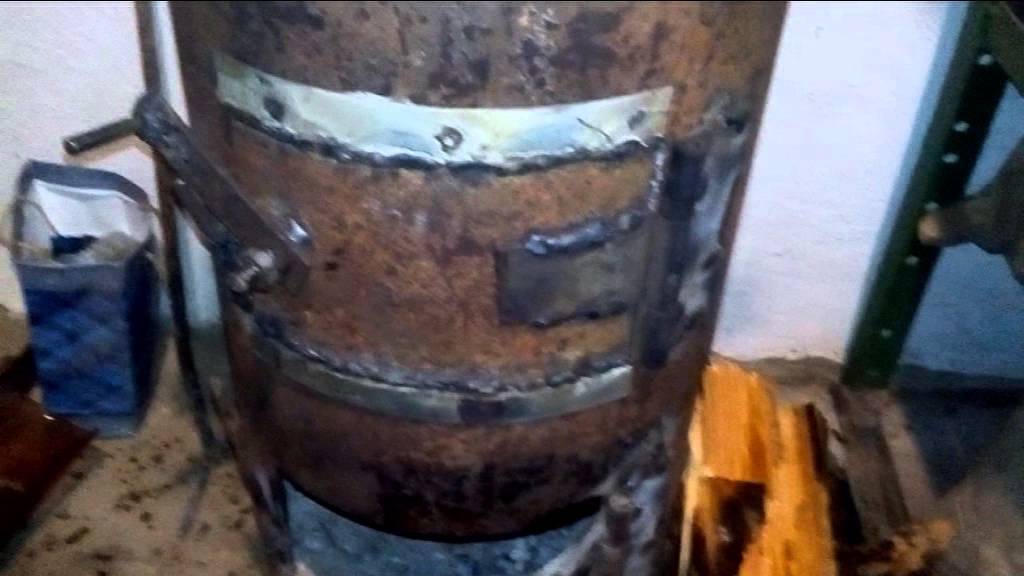

Вертикальная буржуйка из баллона, сделанная своими руками, компактнее и занимает в помещении мало места. Но вот дрова в ней гореть долго не будут, как ни ограничивай расход воздуха, так как пламя станет охватывать весь объем топлива.

Другое дело – горизонтальная печка, в ней пламя движется от начала к концу, постепенно сжигая древесину. Но с ней и работы побольше, нужно устраивать зольную камеру снаружи, поскольку внутри она отнимет слишком много полезного объема. Устройство данной буржуйки показано на чертеже:

Теперь о том, как сделать горизонтальную буржуйку в домашних условиях. Для этого нужно аккуратно отрезать болгаркой верх баллона, где прикручен газовый вентиль. Естественно, вентиль надо предварительно вывинтить, а емкость наполнить доверху водой с целью вытеснить все пары пропана, что могли остаться внутри бака.

В противном случае вы рискуете устроить взрыв, последствия коего непредсказуемы. Дальше последовательность действий такая:

  • вырезать полосу в боковой стенке, где будет привариваться зольная камера. Другой вариант – насверлить множество отверстий, как это видно на фото ниже.
  • изготовить и приварить к баллону зольник из металла толщиной 2—3 мм. Спереди поставить самодельную дверцу или заслонку для регулирования подачи воздуха;
  • спереди в торец следует врезать загрузочную дверку. Ее можно изготовить круглой либо квадратной формы или же приобрести готовое изделие;
  • в задней части надо вырезать отверстие для дымоходного канала. Слишком большим его делать не стоит, достаточно принять диаметр дымохода 100 мм, максимум – 150;
  • приварить патрубок;
  • изготовить подставку из любого подручного металлопроката и тоже приварить его к корпусу.

Печь вертикального типа из баллона изготовить немного проще. Чтобы сделать такую буржуйку своими руками, надо вырезать проемы для дверец в боковой стенке, причем в качестве створок могут выступать сами вырезанные куски металла. Нужно лишь приладить к ним петли, например, из нескольких звеньев толстой цепи, как это сделано на фото:

А вот с колосниками придется повозиться. Мало того что надо изготовить решетку (лучше из арматуры периодического профиля), так ее еще необходимо как-то установить внутрь баллона. Тут придется отрезать его верх либо нижнюю часть – на ваше усмотрение.

После монтажа колосников отрезанную часть следует приварить на место, а сверху приладить патрубок для отвода продуктов сжигания.

Примечание. Вместо отрезанной полусферы проще поставить плоскую крышку из листа железа. Впрочем, патрубок необязательно крепить сверху. Его можно врезать и в стенку буржуйки в верхней части.

О буржуйке верхнего горения

Для изготовления такого типа печки нужно собрать ее внутреннюю часть – груз с трубой для подачи воздуха. Он должен быть круглой формы с таким диаметром, чтобы свободно помещался внутрь баллона. Обычно это толстый листовой металл (не менее 10 мм) с отверстием посередине, куда приваривается труба. С нижней стороны для лучшего распределения воздуха в камере сгорания буржуйки приделывают несколько ребер, наглядно это показано на фото:

Как и в прошлом варианте, следует отрезать верхнюю часть баллона и проделать посередине нее отверстие для прохода трубы. Чтобы будущая крышка плотно закрывалась, ее надо вкруговую обварить стальной полосой. Патрубок дымохода врезается сбоку, в верхней части тела печи. Как правильно смастерить буржуйку длительного горения, где процесс идет сверху вниз, подробно рассказано на видео:

Как правильно сделать дымоход для буржуйки

Для устойчивой работы подобного рода самодельных печек важно обеспечить хорошую тягу. Для этого срез дымоходной трубы буржуйки, сделанной из баллона, должен находиться на высоте не менее 4 м над уровнем колосниковой решетки. При боковом подключении газохода минимальная длина горизонтального участка должна составлять 400 мм, а внизу вертикальной части необходимо организовать отвод конденсата, как это изображено на рисунке:

В то же время желательно принять меры по эффективному отбору тепла от газохода. Есть 2 проверенных способа это сделать:

выполнить монтаж горизонтального участка дымохода от буржуйки под наклоном 30—45°, проведя его вдоль стены. После этого канал поворачивает вверх и выходит на улицу;

на дымоход устанавливается покупной или самодельный водяной теплообменник самоварного типа.

Труба, выходящая из буржуйки под наклоном и проходящая через все помещение, успеет передать внутреннему воздуху существенное количество тепла, отчего общий КПД печки увеличится, а расход дров – уменьшится. В свою очередь, дымоход с водяным контуром позволит поставить на даче 2—3 небольших радиатора и обеспечить их теплом. Устройство довольно простое в изготовлении: на участке газохода делается водяная рубашка с двумя патрубками.

Совет. Циркуляцию в водяном контуре, смонтированном на дымоходе буржуйки, лучше обеспечить принудительно, с помощью циркуляционного насоса.

Заключение

Для отопления дач, гаражей и теплиц трудно найти более выгодный вариант, чем самодельная дровяная печь из газового баллона. По сравнению с электричеством и газом сжигать дрова куда как дешевле, даже с учетом низкого КПД этих агрегатов. Кроме того, эффективность буржуйки можно повысить, если правильно организовать отвод продуктов горения и отбор тепла.

Буржуйка из газового баллона своими руками: инструкция по изготовлению

У многих частных домовладений есть старый баллон сжиженного газа. Из этого предмета можно сделать много полезных вещей, например, простой отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйку из газового баллона своими руками можно сделать без проблем. Конечно, понадобятся дополнительные материалы.

Содержание статьи:

  • Принцип работы печи-буржуйки
  • Рекомендации по изготовлению
    • Этап №1 – подбор и подготовка баллона
    • Этап №2 – изготовление и наполнение корпуса
    • Этап №3 – изготовление дверца и зольник
  • Пошаговая фото инструкция
  • Как повысить эффективность?
  • Выводы и полезное видео по теме

Принцип работы печи-буржуйки

Буржуйка – примитивный вариант из металла. Работает такое устройство предельно просто: в топку закладываются дрова, они горят, тело топки нагревается и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола через колосник ссыпается в зольник, который следует периодически чистить.

Одним из главных достоинств буржуйки является простота конструкции. Строгих размеров нет, главное, чтобы корпус выдерживал жару и дымоход исправно работал. Такую печь опытный мастер сделает всего за пару часов. И сжигать в ней можно практически любое сухое дерево: и бревна, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовыми отходами и т.д. При желании на такой печке вполне успешно можно готовить. Этот момент следует учитывать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой толстую металлическую камеру сгорания с загрузочной дверкой, дымоходом, колосниковой решеткой и поддувалом. В качестве случая можно использовать старый газовый баллон

Но следует считаться с недостатками такого отопительного решения. Во-первых, это высокий риск ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнеупорными материалами. Желательно, чтобы она стояла с той стороны, где никто случайно не коснется тела и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлоконструкция немало, поэтому ни о какой мобильности устройства не может быть и речи. Передвигать буржуйку для обогрева разных помещений будет сложно.

Хозяйственные помещения, в которых нет электричества или куда оно поступает с перебоями: гараж, сарай, мастерская и т.д.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать улучшенный вариант буржуйки печь, позволяющая сберегать больше тепла и получать высокую отдачу при сжигании топлива

Еще одной проблемой является низкий КПД, так как часть тепловой энергии при сгорании дров буквально улетает в дымоход. Существуют различные способы сохранить тепло и немного видоизменить буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошей вентиляции помещения, в котором установлена ​​буржуйка, так как такой прибор при работе сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно «приглашают» старый газовый баллон. В корпусе необходимо сделать две двери: большую и маленькую. Первый служит для загрузки топлива, второй нужен как нагнетатель, через который из камеры сгорания поступает воздух для обеспечения процесса горения и тяги.

Чертеж печи-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и расчетной мощностью, но такая точность не требуется

Внизу, на некотором расстоянии от низа конструкции, должна быть сварены. Его можно сделать из толстой проволоки или просто взять лист толстого металла и вырезать в нем длинные прорези. Расстояние между стержнями колосника должно быть таким, чтобы дымовой материал не просыпался в зольнике.

Если буржуйка топится только дровами, колосниковые щели делают большими, а когда предполагается использование щепы, колосник следует делать более частым.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет сохранить больше тепла в помещении и повысить КПД конструкции

Зольник можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивого к сильному нагреву. Некоторые люди предпочитают вообще обходиться без зольника; они просто удаляют золу из нижней секции по мере необходимости, хотя это и не очень удобно. Обычно подводят, чтобы обеспечить необходимую тягу.

Стандартную конструкцию газовой баллонной плиты можно усовершенствовать, увеличив производительность, превратив твердотопливный обогреватель в обогреватель или варочную поверхность:

Галерея изображений

Фото

Крепится к корпусу

Крепление к баллону отопления трубы

Воздухонагреватель

Мармиты

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость может располагаться горизонтально или вертикально. Вам нужно выбрать чехол подходящего размера, а затем правильно его использовать.

Вам понадобится лист стали, устойчивый к длительному нагреву, толстая проволока для колосника, уголок для ножек и т. д. В процессе изготовления следует учесть ряд нюансов, чтобы печь получилась удобной и эффективный.

Этап №1 – выбор и подготовка баллона

Газовые баллоны бывают самые разные. Для буржуйки лучше всего подойдет емкость для сжиженного газа на 50 или 40 литров. Если вам нужна небольшая духовка, вы можете взять баллон на 12 или 27 литров.

Но это будет прибор для обогрева небольших подсобных помещений. Подобные емкости на пять литров практически бесполезны. Такая маленькая буржуйка быстро нагреется, но скоро остынет, поэтому эффект обогрева от нее будет очень незначительным.

Интересный вариант самодельной буржуйки – емкость из-под фреона. Такой цилиндр имеет толстые стенки и удлиненное тело. Емкость необходимо обрезать так, чтобы длина тела была около 70 см. Толстые стены, конечно, утяжеляют конструкцию, но лучше сохраняют тепло. Буржуйка будет долго прогреваться, но в то же время и греть будет дольше.

Перед началом работы необходимо правильно подготовить газовый баллон: удалить из него остатки газа, слить конденсат и заполнить бак водой, которую затем можно залить

Когда баллон выбран, необходимо подготовить сварочный аппарат и помните правила техники безопасности. Даже в очень старом баллоне всегда есть остатки горючего газа. Если сразу начать резать его сваркой, почти гарантирован опасный для жизни взрыв. Тем, кто еще не пользовался сварочным аппаратом, рекомендуем прочитать.

Для начала рекомендуется открыть баллон и выпустить остатки газа. Разумеется, делать это нужно на улице, а не в помещении. Затем нужно слить из баллона остатки сконденсировавшейся внутри жидкости. Это вещество обычно имеет резкий и неприятный запах, поэтому лучше всего заранее приготовить для него небольшую емкость с крышкой, чтобы сразу упаковать и аккуратно выбросить.

К конструкции печи буржуйки не предъявляются особо жесткие требования по параметрам. Чем больше камера сгорания, тем просторнее помещение может обогреть агрегат

Если случайно пролить конденсат на пол комнаты, специфический аромат может сохраняться очень долго. После всех этих операций баллон еще не готов к контакту со сварочным аппаратом, потому что внутри остаются пары остаточных газов.

Необходимо заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого вода сливается, теперь цилиндр можно без проблем разрезать.

Этап №2 – изготовление и заливка кузова

Далее необходимо выбрать тип буржуйки из баллона, будет ли расположен цилиндрический корпус горизонтально или вертикально.

Фотогалерея

Фото

Печь-буржуйка с горизонтально расположенным корпусом занимает больше места в помещении. По теплотехническим характеристикам ничем не отличается от вертикально ориентированного агрегата того же объема

Загружать дрова в горизонтальную печь-камин проще и удобнее из цилиндра, не надо их на короткую рубить колодки

Печь из вертикально установленного баллона в гараже или бане займет минимум места, не будет мешать передвижению и создавать ожоги

Из баллона емкостью до 27 л можно сделать мобильную буржуйку с вертикальным корпусом, который можно вынести в сад, теплицу, вернуть в гараж

Горизонтальный корпус печи

Преимущества загрузки дров в горизонтальном корпусе

Минимальное пространство для установки печи

Переносная буржуйка из мини-баллона

Все остальные операции выполняются с учетом данной ориентации. Если выбрано горизонтальное положение, то один из концов баллона будет служить задней стенкой, а на другом нужно установить загрузочную дверку и поддувал.

Если планируется сделать вертикальную буржуйку из газового баллона, то потребуется сделать два отверстия: для загрузки топлива и для поддува зольником

Для колосника можно использовать толстую арматурную проволоку. Чтобы не сварить из нее решетку, можно согнуть ее частым зигзагом, «змейкой». Эта конструкция приваривается к внутренним стенкам металлического кожуха.

Передняя стенка изготовлена ​​из металлического листа следующим образом:

  1. Металл должен быть нанесен на переднюю часть печи, чтобы отметить ее.
  2. По маркировке должна быть вырезана круглая деталь.
  3. Нанесите на него другую маркировку: для прямоугольной двери и поддувала.
  4. Вырезать отверстия по маркировке.
  5. Изготовление дверей.
  6. Приварить петли, замки к передней стенке и навесить двери.
  7. Приварить стенку с дверцами к корпусу.

Обе двери должны быть уплотнены асбестоцементным шнуром по контуру так, чтобы они плотно прилегали к корпусу. Задняя стенка в такой печи обычно не нужна; его роль играет дно цилиндра. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие для дымохода.

Трубу необходимо брать из толстого металла, так как нижняя часть дымохода будет соприкасаться с нагретыми дымовыми газами. Тонкий металл в этом месте быстро выгорит. Теперь к днищу печки приваривают сплошные ножки из арматуры, куски металла или куски металлического уголка. Они должны выдерживать как вес самой конструкции, так и топлива, которое будет в нее загружено.

Примерно по такой же технологии изготавливается вертикальная буржуйка из воздушного шара. Нижняя часть цилиндра станет нижней частью конструкции, вверху нужно сделать цилиндрическую «крышу» с отверстием для дымохода. Обычно верхняя часть баллона отрезается. По окончании установки можно будет приварить обратно. Двери – для загрузки и поддува – выполнены в передней части корпуса цилиндра.

Такая буржуйка займет меньше места, чем горизонтальный вариант, к тому же она будет выше. Если предполагается не только обогревать помещение, но и готовить пищу, то необходимо будет с учетом этого отрегулировать высоту плиты и обеспечить ровную варочную поверхность.

Но обычно диаметр емкости недостаточно велик, чтобы обеспечить полноценную возможность приготовления пищи. Хотя вскипятить чайник – задача выполнимая.

Данный чертеж позволяет получить представление об устройстве горизонтального варианта буржуйки из баллона, к низу которого крепится зольник

Решетка может быть изготовлена ​​так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Он вваривается между отверстиями для загрузки и выдувания.

Некоторые пытаются сократить объем сварочных работ, оставляя верхнюю часть бака практически нетронутой. Но тогда вся остальная работа будет сложнее.

В горизонтальной буржуйке можно не вваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и прикрепив снизу зольник

Например, решетку придется вставлять не сверху, а заталкивать в топочную дверцу и как-то удерживать в правильном положении. Теперь нужно сделать дверцы с петлями и замками и приварить их к корпусу буржуйки, предварительно уплотнив асбестоцементным шнуром. Осталось вверху установить дымоход, а внизу приварить ножки.

Этап №3 – изготовление дверцы и зольника

Двери для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним привариваются петли и защелки. Это простые элементы. Петли можно делать даже из звеньев толстой цепочки. Второй, более дорогой вариант – приобретение готовых литых металлоконструкций.

Для установки готовой лепной дверцы на самодельную печь к загрузочному отверстию следует приварить рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую для поддувала. Но есть и комплекты, в которых такие двери объединены в единую конструкцию.

Отверстия для таких дверей необходимо вырезать точно по размеру. После этого нужно приварить раму от угла к краям проемов.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки из цилиндра

Каркас литых дверей крепится к получившейся раме болтами. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась плотно.

В маленьких буржуйках при желании можно совсем обойтись без колосника.

Слева перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа общий вид. Зольник выдвигается для регулирования подачи кислорода, поддув в такой модели делать не нужно

Ей трудно найти место, если делать печь небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве не производится продувка, подача воздуха осуществляется с помощью загрузочной дверки, которая просто открывается. Из арматуры легко сделать колосники, но они не отличаются особой надежностью.

Со временем клапан прогорает, его необходимо заменить. Альтернативой может стать кусок листового металла, в котором вырезаны прорези или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте печи из баллона можно установить в нижнюю часть в комплекте с зольником, так как для облегчения монтажа нижнюю часть корпуса придется разрезать.

Пошаговое фото-руководство

Для изготовления самодельной печи потребуется один отожженный пустой газовый баллон, труба Ø 108 мм для дымохода (метр зависит от конкретных характеристик), обрезки стальной полосы и уголка , три петли для навешивания дверей.

Сооружение корпуса будущей печки выполняется в следующей последовательности:

Фотогалерея

Фото

Шаг 1: Вырезание отверстия дымохода

Шаг 2: Разметка дверей зольника и топки

Шаг 3: Вырезание корпуса цилиндра по разметке

Шаг 4: Зачистка Удаление заусенцев

Шаг 5: Сборка колосниковой заготовки

Шаг 6: Вычерчивание контура колосника

Шаг 7: Обрезка колосника

Шаг 8: Закрепление колосника внутри корпуса

Печь-буржуйка из пустой газовый баллон почти готов: остались последние штрихи:

Фотогалерея

Фото

К прорезанному вверху отверстию привариваем трубу, к которой будет крепиться дымоход

Со стороны удобной для предстоящего использования привариваем петли и навешиваем дверцы зольник и печь. Обе дверки желательно перед установкой приварить металлической полосой по периметру. Это непростая работа, но она уменьшит поступление дыма из печи в помещение при сбросе тяги

Сначала собираем дымоходный канал на полу в гараже, чтобы измерить фактические расстояния и при необходимости скорректировать

Собираем дымоход, закрепляем его элементы сваркой там, где это необходимо. Выводим трубу через крышу, обустраиваем ее проход через конструкцию здания и плавим печь

Шаг 9: Крепление дымохода

Шаг 10: Крепление петель и навешивание дверей

Шаг 11: Предварительная сборка дымохода

Этап 12: Сборка дымохода и запуск печи

Высота дымохода зависит от формы крыши и наличия ряда предметов, которые могут мешать тяге. Он должен быть не менее 0,5 м над плоской и малоскатной крышей. Если рядом есть высокие деревья или постройки, то устье трубы необходимо устроить над ними.

Как повысить эффективность?

Чтобы сделать буржуйку более эффективной, есть несколько простых способов. Во-первых, следует утеплить дымоход, чтобы сохранить часть тепла, уходящего с дымовыми газами. Для увеличения площади контакта нагретого металла с окружающим воздухом можно использовать различные методы.

Значительно улучшить теплотехнические качества буржуйки, сконструированной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Фотогалерея

Фото

Если ваша самодельная буржуйка не справляется с обогревом помещения, есть смысл повысить ее КПД самым простым способом – устроить колпак

Все твердотопливные печи работают по единому принципу . Увеличить теплоотдачу можно, устроив дополнительную камеру. Изготовим из баллона меньшего литража

В камере, смонтированной на основном корпусе из меньшего газового баллона, дымовые газы задерживаются и «оборачиваются» внутри бака

Поднимаясь сначала, затем опускаясь по колпаку, дымовые газы задерживаются в баке, отдают тепло стенкам этой камеры, а она отдает тепловую энергию в помещение

Обычная печь-баллон в гараже

Подготовка баллона меньшего рабочего объема

Установка дымоходной камеры

Устройство для увеличения теплоотдачи

Некоторые мастера рекомендуют делать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла возвращаться в помещение. Но следует помнить, что сложная конструкция дымохода может негативно сказаться на тяге, поэтому не стоит увлекаться чрезмерными изгибами.

Иногда к корпусу печки приваривают металлические крылья, например, из уголка или любой подходящей полосы металла. Если размеры печи позволяют, можно сверху приварить горизонтальный лист металла и сделать в нем дополнительное отверстие не для дымохода, а для чайника или чайника.

Отверстие закрывается специальной составной крышкой из нескольких концентрических окружностей. Убирая или добавляя кружочки, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – корпус из кирпича. Кладку выполняют вокруг печи, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обмотать дымоход металлической сеткой, а в образовавшийся зазор положить камни, можно повысить эффективность обогрева. Даже после того, как дрова прогорят, камни еще какое-то время будут отдавать тепло.

Альтернативный вариант этой модернизации – металлическая сетка вокруг дымохода, в которую уложены куски кирпича или камня. Это популярное решение для печей, устанавливаемых в бане, разновидность буржуйки. Но следует помнить, что для этого подходит только речная «голая» рыба однородного цвета и без вкраплений. Если камень состоит из слоев разного типа, он может лопнуть под воздействием высоких температур.

Если вам нужна печь солидных размеров, в распоряжении мастера есть два газовых баллона, вы можете объединить их в одну конструкцию. Один из них устанавливается горизонтально, а второй ставится вертикально как труба для дымохода. Площадь обогрева увеличивается, такая печь будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость обогрева помещения, но для достижения этого эффекта потребуется электричество

Наконец, можно вставить внутрь верхнюю часть корпуса трубы, по которой будет циркулировать воздух. Если на конце этих труб поставить вентилятор, воздух будет двигаться быстрее. Такой равноценный тепловентилятор позволит за несколько минут прогреть все помещение и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Вот рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказывается о порядке изготовления газовой баллонной плиты:

Оригинальная буржуйка с функцией пиролизного дожигания топлива может быть изготовлена ​​из двух газовых баллонов:

Буржуйка представляет собой простое устройство, не сложное в изготовлении и имеющее достаточно широкое применение. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить довольно долго.

Пишите комментарии к статье, задавайте вопросы, делитесь опытом, если вам уже приходилось собирать буржуйку из подручных материалов.

Как извлечь максимальную пользу из дровяной печи

Если вы когда-нибудь задумывались о том, чтобы создать собственную усадьбу или просто хотите жить автономно, многие люди рассматривают дровяную печь для своего дома. Они не только предоставляют ссылку на более простое время, но и экономят ваши деньги на счетах за топливо каждый месяц.



Дровяная печь может быть разных форм и может работать на разных видах топлива, но все они обеспечивают широкий спектр преимуществ. Некоторые из них основаны на здравом смысле, например, приготовление пищи и отопление вашего дома. Некоторые из них не столь очевидны, например, обезвоживание пищевых продуктов для длительного хранения или, хотите верьте, хотите нет, выработки электроэнергии. Но об этом позже. Давайте рассмотрим некоторые из способов, которыми вы можете максимизировать ценность вашей дровяной печи.



1: Он готовит вашу еду

Ну, это не проблема, но все, что вы можете приготовить на газовой или электрической плите или в духовке, вы можете приготовить и на дровяной печи. Поставьте кастрюли или сковородки на плиту и готовьте, как обычно.

В пузатой печи или печи в стиле Франклина достаточно места только для двух или, может быть, трех предметов. Более широкая кухонная плита, вроде той, которую ваша бабушка использовала в молодости, будет такой же ширины, как обычная плита, и в ней будет достаточно места для трех или четырех кастрюль.

Некоторые модели имеют только плоскую поверхность для приготовления пищи, в то время как модели, предназначенные для использования на кухне, также имеют плоскую поверхность для приготовления пищи и встроенную духовку. Если вам не нужна большая кухонная плита, вы все равно можете выпекать в чугунной или алюминиевой жаровне на плите.

2: Он сушит вашу одежду

Ваша дровяная печь является гигантским генератором тепла, и вы можете натянуть бельевую веревку с трех сторон, удерживая ее на расстоянии нескольких футов, чтобы не сжечь одежду, и позволить теплу от печи обеспечивать тепло. те же результаты электрической сушилки для белья без счета за электроэнергию. Сапоги можно сушить таким же образом на полу, только не забывайте держать их на расстоянии около фута от плиты.

3: Высушивает продукты

Сделайте лотки для сушки с узкими перекладинами, чтобы теплый воздух поступал к продуктам, которые вы хотите обезвожить. Они должны быть такими же широкими, как ваша плита, чтобы использовать все тепло, поднимающееся вверх.

Многие поселенцы сушат пищу для длительного хранения. Вам не нужно покупать дегидратор в магазине, когда вы можете сделать свои собственные стойки и повесить их над дровяной печью.

Установите их на стене или вокруг трубы печи на несколько футов выше верхней части печи. Удостоверьтесь, что они находятся намного выше любых кухонных емкостей, которые вы можете использовать. Тепло, поднимающееся от плиты, обеспечит мягкий, медленный нагрев, необходимый для сушки всего, что вы хотите обезвожить.

4: Он отапливает ваш дом

Еще одна непростая задача – он будет обогревать ваш дом. Как минимум, он будет нагревать комнату, в которой он находится, но есть способы передать это тепло в другие помещения вашего дома. Если к нему подключен дымоход, горячий воздух, проходящий через дымоход, будет отдавать тепло другим комнатам, через которые он проходит.

Дровяные печи бывают всех размеров, поэтому, если у вас есть комната, которая не отапливается от основной дровяной печи, вы можете поставить меньшую по размеру комнату в той комнате, где она нужна.

Вы также можете окружить печь стеной из кирпича, камня или других каменных материалов, чтобы она служила теплоотводом, который будет служить радиатором для обогрева комнаты после того, как печь прогорит.

Если у вас есть камин и установлен воздуховод для циркуляции теплого воздуха в другие комнаты, дровяная печь в виде каминной топки – еще один вариант, который вы можете рассмотреть.

5: Он держит вас в форме



Если вы не слышали, что дрова — это единственное топливо, которое согревает вас дважды, вы поймете это, если решите использовать топор, чтобы рубить дрова и превращать их в печи размером с печь. частей. В первый раз согреваешься просто обрабатывая дрова, второй раз греешься в дровяной печи.

6: Увлажняет воздух

Без центрального кондиционера воздух в любом доме может стать очень сухим. Это одна из причин, по которой многие люди предпочитают газовое отопление электрическому, потому что побочным продуктом сжигания природного газа является водяной пар, который помогает увлажнять воздух.

Вы можете добиться того же результата, поставив кастрюлю с водой на дровяную печь и поддерживая в ней огонь. Даже небольшого огня будет достаточно, чтобы вода в горшке превратилась в пар и выпустила его в воздух.

7: осушает воздух

И наоборот, во влажные дни сухое тепло дровяной печи может помочь превратить душный день в комфортный день. Если оставить топочную дверцу на передней части дровяной печи открытой на некоторое время, это ускорит процесс.

8: Он согревает вашу постель холодными зимними ночами.

Ну, он может нагревать ваши грелки, чтобы они приносили вам пользу в эти холодные зимние ночи. Вы можете купить грелки или сделать их самостоятельно. В колониальные времена это были закрытые горшки с длинными ручками, которые наполнялись раскаленными углями или камнями, нагретыми в огне. Их клали в кровать, чтобы согреть ее перед сном, двигая ею, как утюгом, чтобы согреть все части кровати.

Вы можете добиться того же эффекта, положив огнеупорные кирпичи на дровяную печь, чтобы они хорошо нагревались и сохраняли много тепла. Широкие кирпичи толщиной всего в пару дюймов лучше всего подходят для накопления энергии и при этом имеют достаточную площадь поверхности для передачи ее на кровать.

После нагревания заверните их в одеяло и положите на кровать перед сном или положите на изножье кровати, чтобы ноги были в тепле, как в случае с грелкой. Теплые ноги будут иметь большое значение для того, чтобы согреть все остальное тело.

9: Дает вам золу и уголь.

Древесная зола и уголь имеют множество применений. Зимой они представляют собой дешевый и биоразлагаемый способ растапливания снега и льда. Они также обеспечивают большее сцепление на скользких дорожках.

Зола, серый порошкообразный материал, остающийся на дне дровяной печи после того, как все сгорит, на самом деле очень полезен в доме. Он очень щелочной, поэтому его можно использовать в смеси воды и золы для дубления шкур животных. Вы также можете положить немного в лунку, где вы сажаете растения, которые любят щелочную почву, такие как помидоры, чеснок, лук и спаржа.

Вы можете смешать его с жиром и водой, чтобы сделать мыло. Его также можно использовать в качестве мягкого абразива для очистки рук или кастрюль и сковородок.

Его щелочная природа также является естественным продуктом для таяния льда, поэтому его можно посыпать на обледенелых дорогах или пешеходных дорожках. Добавьте меньшие куски обугленной древесины со дна печи, и вы также можете добавить немного сцепления с этими скользкими поверхностями.

10: Вырабатывает электричество для вас.

Походная печь Biolite, которая готовит еду, а также преобразует тепло от огня в электричество с оранжевой коробкой сбоку от печи.

Термоэлектрические генераторы, или сокращенно ТЭГ, представляют собой обманчиво простые устройства, которые преобразуют тепло в электричество, которое можно накапливать в батарее. Они основаны на явлении, называемом эффектом Зеебека, когда разница тепла между двумя кусками металла, такими как сталь и алюминий, может использоваться для генерации электрического тока.

Если вы хотите направить своего внутреннего инженера и узнать больше о технологии, вы можете посетить веб-сайт TEGPOWER, а затем перейти на сайт TEGMART, чтобы купить компоненты, необходимые для создания вашей собственной системы. Строитель и поселенец из Британской Колумбии попробовал свои силы, соорудив термоэлектрический генератор, прикрепленный к дровяной печи.

Несколько компаний, наиболее известной из которых является BioLite, производят небольшие дровяные печи со встроенными ТЭГами. Все они работают, используя тепло металлического контейнера или кипящей жидкости для выработки электроэнергии.

Разместите ее там, где она будет наиболее полезной.

Расположение дровяной печи во многом определяет, насколько хорошо она отвечает вашим потребностям и служит ли она своему назначению. Первое соображение — для чего вы будете его использовать. Если приготовление пищи является одним из его предполагаемых применений, вы можете разместить его на кухне или рядом с ней.

Если печь предназначена главным образом для обогрева дома, то размещение ее в помещении, где вы проводите большую часть времени, сослужит вам хорошую службу. Если у вас есть центральная комната с другими комнатами, печь может излучать тепло и в эти комнаты. Просто помните, что тепло излучается по прямым линиям, поэтому, если есть углы, которые можно обойти, вы можете использовать дополнительные печи для обогрева этих комнат.

Размещение в центральной комнате, особенно во внутренней части дома, где она лучше изолирована, позволит вашей дровяной печи служить нескольким целям в одном месте; обогрев, приготовление пищи и сушка одежды. Это соображение особенно важно в случае чрезвычайной ситуации, когда это единственный источник тепла в доме, например, во время стихийного бедствия, когда ваш обычный источник энергии недоступен.

Владельцы переоборудованного школьного автобуса решили разместить свою дровяную печь между местом, где заканчивается кухня и начинается жилое пространство. Таким образом, одна печь служила варочной панелью для кухни и обогревала жилую площадь.

Купите подходящую дровяную печь

Еще одно ключевое решение, которое вам нужно принять, — это какую печь вы хотите и из какого материала она должна быть сделана.
Планируешь на нем готовить? Будете ли вы делать какую-либо выпечку? Его единственное предназначение – согревать дом? Будете ли вы греть воду с его помощью? Какого размера помещения вам нужно отапливать? Все эти вопросы связаны с тем, какую дровяную печь купить.

Если есть хоть малейшая возможность выпечки, то обязательно стоит подумать о покупке плиты с плоским верхом для приготовления пищи и духовки для выпечки. Есть духовки, которые можно поставить поверх плоской плиты, но они менее эффективны, чем встроенные.

Буржуйки, или печи Франклина, хороши для обогрева помещений, а также для обогрева или приготовления нескольких блюд одновременно из-за их меньшей плоской верхней поверхности. Если вам нужна печь общего назначения, то этот стиль — хороший выбор. Для нее требуется меньше топлива, чем для более крупных печей, предназначенных для использования на кухне. Они также обычно стоят меньше, чем большие кухонные плиты.

Материалы, из которых изготовлена ​​печь, также являются важным фактором. Стальные печи могут быть более долговечными, но они плохо сохраняют тепло. Поэтому, когда огонь угаснет, они быстро потеряют тепло. Печи с чугунной конструкцией дольше сохраняют тепло, они даже дают достаточно тепла, чтобы продолжить приготовление пищи после того, как огонь погаснет. Они также дольше продолжают излучать тепло в помещение.

Еще один вариант, особенно если вы не хотите строить вокруг печи стену из каменной кладки или подобных материалов, которая служила бы тепловой батареей, — это рассмотреть печь с облицовкой из стеатита или печь с вставкой, удерживающей тепло.

…и, наконец, подумайте о размере

В дополнение к разнообразию материалов, используемых для изготовления дровяных печей, они также бывают разных размеров. Существует достаточно разнообразия, чтобы найти правильный размер для ваших собственных уникальных потребностей. В приведенной ниже таблице приведены некоторые рекомендации относительно того, какой размер печи выбрать.

Размер Площадь для обогрева Размер топки
Маленький 600-1000 квадратных футов Менее 2 кубических футов
Средний 800-2000 квадратных футов 2-3 кубических фута
Большой 1500 – 3000 квадратных футов Более 3 кубических футов



Ваша очередь

  • Какая дровяная печь лучше всего соответствует вашим потребностям?
  • Как вы максимально эффективно используете свою дровяную печь?
Автор Райан Митчелл, 3 апреля 2018 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
