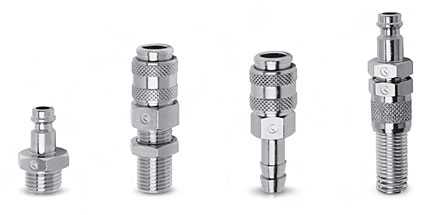

Быстроразъёмные (быстросъемные) соединения для пневмопроводов (БРС) с самозапиранием Camozzi (Италия)
Самозапирающиеся быстроразъёмные соединения (G1/8, G1/4, G3/8 и G1/2) предназначены для подключения и отключения переносного пневматического инструмента и приспособлений к магистрали сжатого воздуха, без отключения давления, что позволяет экономить значительное количество времени. Быстроразъемные соединения с самозапиранием состоят из замка, с обратным клапаном и фиксатором, и ключа. Сжатый воздух подводится со стороны замка, который закрывает магистраль при вынутом ключе и открывает ее при установленном ключе. Ключ легко фиксируется в замке и вынимается из него при нажатии на подвижную муфту.
Итальянская компания Camozzi является одним из известнейших производителей пневматического оборудования. При изготовлении любых изделий компания использует комплектующие только европейского производства, что гарантирует качество и надежность пневмопроводов, собранных из комплектующих Camozzi.
Общие характеристики БРС:
| Группа: | автоматические клапаны с быстрым самозапиранием |
| Конструкция: | клапанного типа |
| Крепление: | резьбовое соединение |
| Присоединение: | цилиндрическая трубная резьба по ISO 228 (BSP) |
| Материалы: | латунь (OT58) покрытая никелем, NBR уплотнения в соединениях с цифрой “8” в коде – закаленная оцинкованная сталь |
| Присоединение: | G1/8, G1/4, G3/8, G1/2 – для пластиковых трубок (6/4, 8/6, 10/8) и резиновых шлангов (6×14, 8×17, 10×19 и 13×23)
|
| Рабочая температура: | 0°C ÷ 80°C (с сухим воздухом до -20°C) |
| Рабочее давление: | – 0,8 ÷ 12 бар |
| Номинальное давление: | 6 бар |
| Условный проход: | 5 или 7 мм |
| Рабочее тело: | сжатый воздух |
Фитинги БРС мод. 5051 и мод. 5081
| Модель | A1 | Ø | D | H | L | M | SW | ||
| 5051 1/8 | G1/8 | 5 | 17 | 6 | 35 | 20,5 | 14 | ||
| 5051 1/4 | G1/4 | 5 | 17 | 8 | 37 | 20,5 | 17 | ||
| 5081 1/4 | G1/4 | 7 | 25 | 8 | 47,5 | 34,5 | 22 | ||
| 5081 3/8 | G3/8 | 7 | 25 | 9 | 48,5 | 34,5 | 22 | ||
| 5081 1/2 | G1/2 | 7 | 25 | 10 | 49,5 | 34,5 | 24 |
Фитинги БРС мод. 5052 и мод. 5082
| Модель | A1 | Ø | D | H | L | M | max | SW | SW1 | ||
| 5052 1/8 | G1/8 | 5 | 17 | 23 | 52 | 20,5 | 12 | 14 | 14 | ||
| 5052 1/4 | G1/4 | 5 | 17 | 24 | 53 | 20,5 | 12 | 17 | 17 | ||
| 5082 1/4 | G1/4 | 7 | 25 | 24 | 63,5 | 34,5 | 12 | 22 | 17 |
Фитинги БРС мод. 5053 и мод. 5083
| Модель | B1 | Ø | D | L | M | SW | ||
| 5053 1/8 | G1/8 | 5 | 17 | 37,5 | 20,5 | 14 | ||
| 5053 1/4 | G1/4 | 5 | 17 | 39,5 | 20,5 | 17 | ||
| 5083 1/4 | G1/4 | 7 | 25 | 47,5 | 34,5 | 17 | ||
| 5083 3/8 | G3/8 | 7 | 25 | 49 | 34,5 | 20 | ||
| 5083 1/2 | G1/2 | 7 | 25 | 53 | 34,5 | 24 |
Фитинги БРС мод. 5054 и мод. 5084
| Модель | Трубка | Ø | C1 | D | I | L | M | SW | SW1 | ||
| 5054 6/4 | 6/4 | 5 | 3 | 17 | 15 | 44 | 20,5 | 14 | 12 | ||
| 5054 8/6 | 8/6 | 5 | 5 | 17 | 15 | 44 | 20,5 | 14 | 14 | ||
| 5084 8/6 | 8/6 | 7 | 5 | 25 | 15 | 54,5 | 34,5 | 22 | 14 | ||
| 5084 10/8 | 10/8 | 7 | 6,5 | 25 | 16,5 | 56 | 34,5 | 22 | 16 |
Фитинги БРС мод. 5055
| Модель | Трубка | Ø | C1 | D | I | L | M | Max | SW | SW1 | SW2 | ||
| 5055 6/4 | 6/4 | 5 | 3 | 17 | 29 | 58 | 20,5 | 10 | 14 | 12 | 14 | ||
| 5055 8/6 | 8/6 | 5 | 5 | 17 | 29 | 58 | 20,5 | 11 | 17 | 14 | 17 |
Фитинги БРС мод. 5056 и мод. 5086
Размер “N” – внутренний диаметр трубки.
| Модель | N | Ø | C1 | D | I | L | M | SW | ||
| 5056 06 | 6 | 5 | 3 | 17 | 20 | 49 | 20,5 | 14 | ||
| 5056 09 | 9 | 5 | 5 | 17 | 20 | 49 | 20,5 | 14 | ||
| 5086 09 | 9 | 7 | 5 | 25 | 20 | 59,5 | 34,5 | 22 | ||
| 5086 12 | 12 | 7 | 8 | 25 | 20 | 59,5 | 34,5 | 22 |
Фитинги БРС мод. 5057 и мод. 5087
| Модель | Трубка | Ø | E | D | I | L | M | SW | SW1 | ||
| 5057 6×14 | 6 X14 | 5 | 9 | 17 | 25 | 54,5 | 20,5 | 17 | 17 | ||
| 5087 6 x14 | 6 X14 | 7 | 9 | 25 | 25 | 64,5 | 34,5 | 22 | 17 | ||
| 5087 8 x17 | 8 x17 | 7 | 10 | 25 | 25 | 64,5 | 34,5 | 22 | 19 | ||
| 5087 10 x19 | 10 x19 | 7 | 12 | 25 | 27 | 66,5 | 34,5 | 22 | 22 | ||
| 5087 13 x 23 | 13 x 23 | 7 | 15 | 25 | 37 | 76,5 | 34,5 | 22 | 27 |
Фитинги БРС мод. 5058 и мод. 5088
| Модель | Трубка | Ø | С1 | D | I | М | L | SW | SW1 | ||
| 5058 6/4 | 6/4 | 5 | 3 | 17 | 19 | 20,5 | 120,5 | 14 | 12 | ||
| 5058 8/6 | 8/6 | 5 | 5 | 17 | 19 | 20,5 | 124,5 | 14 | 14 | ||
| 5088 8/6 | 8/6 | 7 | 5 | 25 | 19 | 34,5 | 135 | 22 | 14 | ||
| 5088 10/8 | 10/8 | 7 | 6,5 | 25 | 21,5 | 34,5 | 139,5 | 22 | 16 |
Фитинги БРС мод. 5150 и мод. 5180
| Модель | А2 | Ø | H | L | SW | ||
| 5150 1/8 | G1/8 | 5 | 6 | 26 | 14 | ||
| 5150 1/4 | G1/4 | 5 | 8 | 28.5 | 17 | ||
| 5180 1/4 | G1/4 | 7 | 8 | 33 | 17 | ||
| 5180 3/8 | G3/8 | 7 | 9 | 34 | 19 | ||
| 5180 1/2 | G1/2 | 7 | 10 | 35.5 | 24 |
Фитинги БРС мод. 5350 и мод. 5380
| Модель | В2 | Ø | L | SW | ||
| 5350 1/8 | G1/8 | 5 | 25.5 | 13 | ||
| 5350 1/4 | G1/4 | 5 | 27.5 | 17 | ||
| 5380 1/4 | G1/4 | 7 | 31.5 | 17 | ||
| 5380 3/8 | G3/8 | 7 | 32.5 | 19 | ||
| 5380 1/2 | G1/2 | 7 | 36.5 | 24 |
Фитинги БРС мод. 5450 и мод. 5480
| Модель | Трубка | Ø | C1 | I | L | SW | SW1 | ||
| 5450 6/4 | 6/4 | 5 | 3 | 15 | 35 | 12 | 12 | ||
| 5450 8/6 | 8/6 | 5 | 5 | 15 | 35,5 | 14 | 14 | ||
| 5480 8/6 | 8/6 | 7 | 5 | 15 | 39,5 | 14 | 14 | ||
| 5480 10/8 | 10/8 | 7 | 6,5 | 16,5 | 41,5 | 17 | 16 |
Фитинги мод. 5650 и мод. 5680
Размер “N” – внутренний диаметр трубки.
| Модель | N | Ø | C1 | I | L | ||
| 5650 06 | 6 | 5 | 3 | 20 | 35.5 | ||
| 5650 09 | 9 | 5 | 5 | 20 | 35.5 | ||
| 5680 06 | 6 | 7 | 3 | 20 | 40 | ||
| 5680 09 | 9 | 7 | 5 | 20 | 40 | ||
| 5680 12 | 12 | 7 | 7 | 20 | 40 |
Фитинги БРС мод. 5750 и мод. 5780
| Модель | Трубка | Ø | E | I | L | SW | SW1 | ||
| 5750 6х14 | 6х14 | 5 | 9 | 25 | 45 | 14 | 17 | ||
| 5780 6х14 | 6х14 | 7 | 9 | 25 | 50 | 14 | 17 | ||
| 5780 8х17 | 8х17 | 7 | 10 | 25 | 50 | 14 | 19 | ||
| 5780 13х23 | 13х23 | 7 | 15 | 37 | 62 | 19 | 27 |
Фитинги БРС мод. 5850 и мод. 5880
| Модель | Трубка | Ø | C1 | I | L | SW | SW1 | ||
| 5850 6/4 | 6/4 | 5 | 3 | 19 | 111,5 | 12 | 12 | ||
| 5850 8/6 | 8/6 | 5 | 5 | 19 | 116 | 14 | 14 | ||
| 5880 8/6 | 8/6 | 7 | 5 | 19 | 120 | 14 | 14 | ||
| 5880 10/8 | 10/8 | 7 | 6,5 | 21,5 | 125 | 17 | 16 |
www.euro-compressor.ru
Информация о быстроразъемных соединениях (БРС)

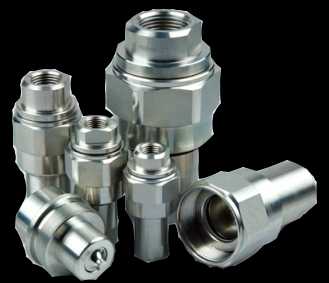

БРС (быстроразъемное соединение) или разрывные муфты это механизм, который позволяет быстро соединить два гидравлических узла друг с другом или с рукавами высокого давления.
Разрывные муфты (быстроразъемные соединения (БРС)) применяются при выполнении дорожно-строительных работ, добычи нефти или газа, широко используются в химической промышленности, а также в различных других отраслях. Использование быстроразъемных соединений не требует специальных навыков и может осуществляться низкоквалифицированным персоналом. Использование БРС не требует применения какого-либо специального инструмента.
Вопреки бытующему мнению, быстроразъемные соединения не рекомендуется использовать в качестве вертлюгов (поворотных соединений) – вращение БРС (быстроразъемных соединений), особенно под давлением, может привести их к преждевременному и очень сильному износу, появится течь.
Основная конструкция разрывных муфт (БРС) выглядит следующим образом:
1. розетка (мама)
2. ниппель (папа)
Быстроразъемные соединения (разрывные муфты) изготавливаются по различным стандартам и из различных материалов, в зависимости от того, где они будут использоваться.
В основном используются следующие основные стандарты БРС :
ISO-7241, ISO 16028 (Flat Face, FIRG либо плоский торец), Серия Parker 3000, серия Gromelle 6000 и многие другие.
Разрывные муфты (быстроразъемные соединения) в основном производятся из углеродистой стали, алюминия, бронзы либо из нержавеющей стали, а также, в зависимости от среды в которой они применяются, используются различные виды материалов уплотнений – NBR (нитрил-бутадиеновый каучук), Viton (FKM, фторкаучук), EPDM (этилен пропиленовый каучук).
Муфты и ниппели, в зависимости от типа быстроразъемного соединения, стандарта или серии могут иметь различные виды креплений: внутренняя резьба, наружная резьба, крепление типа ерш под гибкий шланг, крепление под пластиковую трубку.
Быстроразъемные соединения (БРС) по стандарту ISO-7241A
Наверное, это самый часто применяемый вид быстроразъемных соединений.
Широкое распространение данный вид БРС получил ввиду невысокой стоимости, удобства эксплуатации, а также достаточно высоких технических параметров.
Все быстроразъёмные соединения стандарта ISO-7241A взаимозаменяемые между собой, т.е. вы можете спокойно использовать ниппель БРС одного производителя с муфтой БРС другого стандарта ISO-7241A.
Основные производители быстроразъемных соединений по данному стандарту: PARKER 6600, FASTER ANV, AEROQUIP 5600 и HANSEN HA 15000, FER-RO QC, ROX, OLEOCON
Разрывные муфты (БРС) стандарта ISO-7241A широко применяются в станках, испытательном оборудовании, сельском хозяйстве, мобильной технике, судостроении, нефтегазовой отрасли и строительном оборудовании.
Стандартные характеристики БРС по стандарту ISO-7241A:
- Взаимозаменяемость со стандартом ISO-7241A
- Тип соединения: запирающие шарики
- Размер БРС: от 1/4” до 2”
- Рабочее давление до 350 бар
Быстроразъемные соединения (БРС) по стандарту ISO 16028 (Flat Face, FF, FIRG либо плоский торец)
БРС данного типа получили свое название (FLAT FACE, FIRG, FF или плоский торец) из-за конструктивной особенности. В отличие от классических быстроразъемных соединений (ISO-7241A), торцы муфты и ниппеля плоские, что благоприятно сказывается на их использовании, в места соединений не попадает излишняя грязь, можно использовать данный вид БРС без дополнительных грязезащитных колпачков.
Разрывные муфты стандарта ISO 16028 при подсоединении и отсоединении подразумевают использование спускного клапана давления. Муфта и ниппель соединяются таким образом, чтобы максимально сократить объем утечки жидкости во время отсоединения и объем попадающего воздуха во время соединения быстроразъемных соединений.
Данный стандарт быстроразъемных соединений применяется там, где малейшие утечки масла могут привести к серьезным последствиям.
Разрывные муфты (БРС) стандарта ISO 16028 получили широкое применение в энергетической, авиационной, металлургической, военной и химической промышленности, используются в сельскохозяйственной, строительной, горно-добывающей и дорожной технике. Применяются в гидравлическом инструменте.
Быстроразъемные соединения стандарта ISO 16028 также взаимозаменяемы друг с другом.
Основные производители быстроразъемных соединений по стандарту ISO 16028: PARKER FEМ, STUCCHI FIRG, FER-RO FF, AEROQUIP FD89, HANSEN FF
Стандартные характеристики БРС по стандарту ISO 16028
- Взаимозаменяемость со стандартом ISO 16028
- Тип соединения: запирающие шарики
- Размер БРС: от 1/4″ до 1-1/4”
- Рабочее давление до 350 бар
Резьбовые быстроразъемные соединения (БРС)
Резьбовые БРС обычно применяются в системах со сложными условиями эксплуатации. Эти быстроразъемные соединения рассчитаны на высокое давление и менее чувствительны к частым перепадам давления (пульсации давления).
Наиболее часто резьбовые быстроразъёмные соединения можно встретить в строительной технике – гидромолоты, экскаваторы, гидравлический инструмент.
В данном типе БРС использован резьбовой механизм соединения муфты с ниппелем, т.е. две половины должны быть соединены вручную посредством резьбового соединения, что на практике оказывается гораздо надежнее, нежели шариковый запирающий механизм.
Производят подобные гидравлические быстроразъёмные соединения достаточно много производителей, но, как такового общего стандарта нет. Соответственно может возникнуть ситуация, когда два похожих соединения не будут на 100% подходить друг к другу.
Взаимозаменяемы быстроразъёмные соединения (БРС) у следующих производителей: GROMELLE 6000, HOLMBURY TGW и LSQ KZE-BA
Характеристики резьбовых быстроразъемных соединений (БРС)
- Тип соединения – резьба
- Размер БРС – от 1/4” до 1”
- Рабочее давление – до 700 бар
Резьбовые быстроразъемные соединения (БРС) для гидравлического инструмента
Особо можно выделить резьбовые БРС для гидравлического инструмента. Данные БРС разработаны специально для применения в системах с экстремально высоким давлением, таких, как переносной гидравлический инструмент, ручные домкраты и т.д.
Они рассчитаны на сравнительно небольшую пропускную способность, но зато могут выдерживать давление до 700 бар. Запирающий механизм этих БРС также выполнен в виде резьбы, что надежно соединяет розетку с ниппелем и предохраняет от утечек рабочей жидкости.
Ввиду того, что расход жидкости в гидравлическом инструменте достаточно невысокий, БРС данного типа производятся всего в двух типоразмерах – 1/4″ и 3/8”
Основные производители резьбовых быстроразъемных соединений для гидравлического инструмента – PARKER 3000 и FASTER PVVM
Основные характеристики резьбовых быстроразъемных соединений для гидравлического инструмента:
- Тип соединения – резьба
- Размер БРС – 1/4” и 3/8”
- Рабочее давление – 700 бар
oilpower.ru
Безопасные быстроразъемные соединения и аксессуары для сжатого воздуха
Комплексная линейка решений для подключения сжатого воздуха от Staubli предлагает ряд явных преимуществ. Высокое качество материалов обеспечивают оптимальный разъем для производительности и герметичности, на что вы можете положиться, наряду с высоким уровнем гарантированного потока скорости во всех сжатых воздушных контурах. Безопасность имеет первостепенное значение и является неотъемлемой частью дизайна нашего продукта на всех уровнях при подключении, эксплуатации и отключении. Наши муфты также минимизируют нагрузку на оператора благодаря эргономичному дизайну и легким материалам.
Удобные в обращении, легкие в подключении и отключении быстроразъемные соединения RCS обеспечивают исключительную простоту использования для оператора, а технология защиты БРС и шланговых соединений гарантирует полную безопасность. Его «припаркованное» положение удерживает отсоединенный штекер в «режиме ожидания» в муфте и предотвращает его падение на землю. Разъемы сжатого воздуха RCS соответствуют серии ISO 6150 для штекерных разъемов. ISO 4414 для предотвращения зазора отсоединения. А купить быстроразъемное соединение под ваши задачи, вы можете http://brs.center.
Безопасное быстроразъемное соединение для сжатого воздуха RSI
Компания Staubli разработала активную безопасность 3-в-1, чтобы исключить риск сильного выброса шланга под давлением. Благодаря этой технологии быстроразъемные соединения RSI обеспечивают абсолютно безопасное решение самых требовательных потребностей операторов. Более эргономичная, чем быстроразъемная арматура, быстроразъемная муфта RSI предлагает вам действительно эффективное решение для подключения ваших пневматических цепей. Соединители RSI для сжатого воздуха соответствуют стандарту ISO 6150 C для штекерных разъемов. ISO 4414 для предотвращения люфта при отключении.
Технические характеристики
Корпус разъема: нержавеющая сталь с 17% хрома
Замок: термообработанная сталь
Заглушка: закаленная и отшлифованная нержавеющая сталь с 13% хрома
Отключение: клапанная розетка; вилка без клапана
Поворотный элемент с высокопрочным алюминиевым шаром и гнездом
Другие преимущества
Соединительные элементы RSI можно вращать, чтобы сделать кнопку максимально доступной
Опция с поднятой кнопкой
Легкий вес
Поворотная версия с высокой гибкостью и простотой в эксплуатации
