Быстросменный резцедержатель. Делаем дополнительную кассету.
В одном из предыдущих обзоров зоркие читатели увидели на моем токарном станке быстросменный резцедержатель. Попросили его обозреть. Выполняю заявки трудящихся ☺
Для чего нужен быстросменный резцедержатель? Из названия очевидно, что для быстрой смены резцов. Зачем нужна быстрая смена резцов? В токарном деле используется несколько десятков различных резцов: проходные, расточные, подрезные, резьбовые внутренние и наружние, канавочные, отрезные и т.д. и т.п. Какие-то чаще, какие-то реже, но используются все.
Обычный резцедержатель может удерживать одновременно до четырех резцов, что бывает достаточно для производственного процесса. Как правило, детали однотипные и точатся на потоке. Установив утром один набор резцов, до вечера можно работать только им.
При штучной работе или в условиях домашнего применения резцы постоянно нужно менять. Откручивать- закручивать винты, вынимать резец и подбирать подкладки для выставления высоты резца довольно муторно.
Купил я данный резцедержатель уже достаточно давно, лет 5 назад точно. Так что он прошел огонь, воду и медные трубы. Зарекомендовал себя с наилучшей стороны.

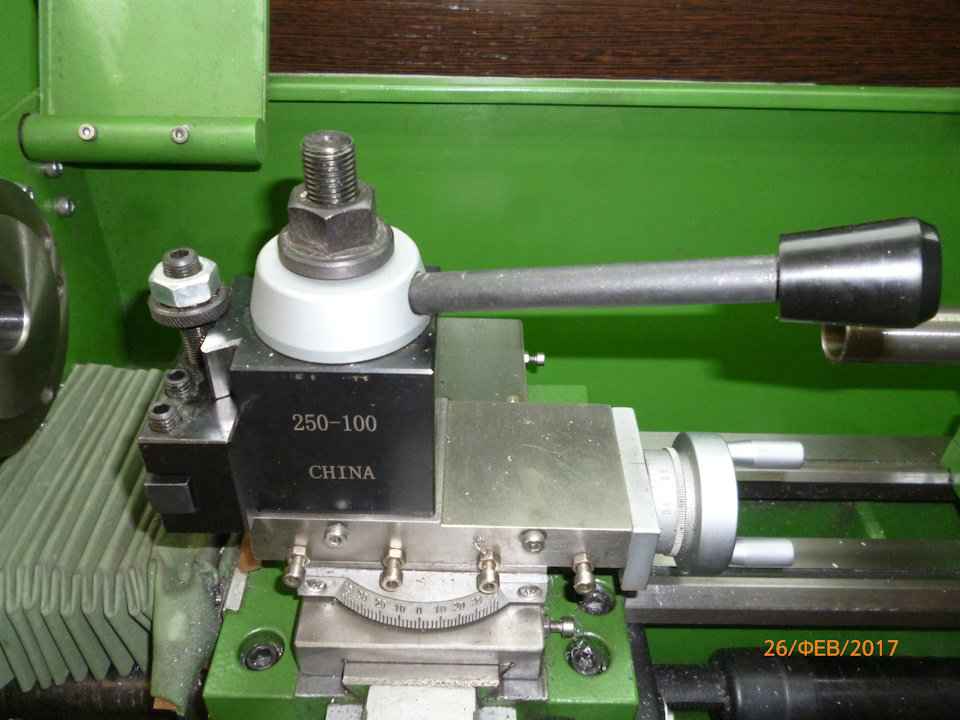

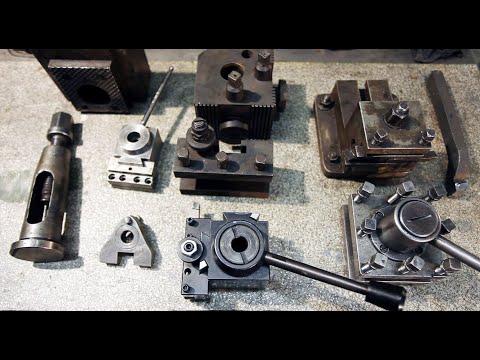

Крепится резцедержатель следующим образом: в верхний суппорт ввинчивается ось, на которую насаживается резцедержатель. Сверху он фиксируется гайкой. В комплекте шла пластина, позволяющая подкладывать ее по резцедержатель, если необходимо приподнять его повыше.
У меня на суппорте было цилиндрическое утолщение, и я расточил в пластине отверстие в диаметр утолщения.
Фиксация картриджа происходит за счет подвижной клинообразной планки, которая распирает паз «ласточкиного хвоста». Фиксация просто намертво.

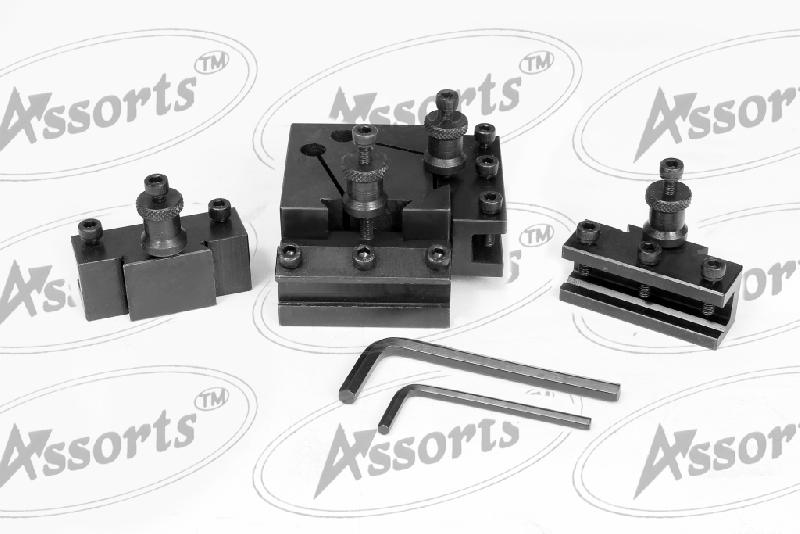

В комплекте идут 5 картриджей
Первый под обычные прямоугольные державки. Высота паза 13 мм, глубина 8 мм. Четыре винта М6 фиксируют державку, один болт с широкой шайбой и контровой гайкой позволяет контролировать высоту картриджа и резца соответственно.
Второй картридж полностью копирует первый с одним дополнением, на нижней полке крепления державки профрезерована V-образная канавка, позволяющая крепить закругленные державки резцов.
Третий картридж предназначен для крепления отрезного резца. И хотя резцы из быстрорежущей стали отживают свой век, такое решение очень удачное и востребованное. Резец можно затачивать не вынимая из картриджа. Толщина режущей пластины 1.5мм (в комплект не входит)
Четвертый и самый многофункциональный картридж совмещает в себе ролики для накатывания насечки на заготовку и место под резец. Я креплю в картридже небольшой резец для торцевания заготовок.
Пятый картридж предназначен для крепления расточных резцов с круглой державкой.
Основная печаль данного резцедержателя – стоимость дополнительных картриджей. Их цена варьируется от 14 до 26 долларов за штуку. Так как используемых в работе резцов у меня под два десятка, то удовольствие покупки двадцати картриджей выливается в круглую сумму.
Вот и приходилось менять резцы также как и в обычном резцедержателе. Единственное, что по высоте их выставлять элементарно и быстро.
Мысль сделать свой картридж зрела давно. Останавливало два обстоятельства: отсутствие металла под рукой и банальная лень. Со временем у меня появился запас алюминия марки В95, который должен по прочности подойти для домашнего применения и запрос от вас, мои дорогие читатели, на обзор, который помог превозмочь лень)))
Для пробы взял кусочек дюраля В95, оставшегося от какой-то поделки.
Ну что ж… поехали! В заготовке мы фрезеруем паз
Далее фрезой для «ласточкиного хвоста» под углом 60 град. выбираем боковые наклонные плоскости.
Тщательно измеряем ширину «ласточкиного хвоста», точность должна быть в пределах двух – трех десятых миллиметра, иначе ничего не будет держаться, и заготовка направится в брак. Ширину «ласточкиного хвоста» измеряют при помощи двух цилиндров и штангенциркуля
Примеряем – все великолепно.
В размер попали.
Переворачиваем заготовку и делаем паз под резец.
Сверлим отверстия под винты и нарезаем резьбу
Стружка отлично вычищается ершиками (см. предыдущий обзор про чистку аэрографа)
Теперь делаем шайбу винта, которая будет регулировать высоту картриджа. Для этого берем заготовку и накатываем на нее насечку нашим картриджем номер 4.
Сверлим отверстие и нарезаем резьбу
Отрезаем шайбу

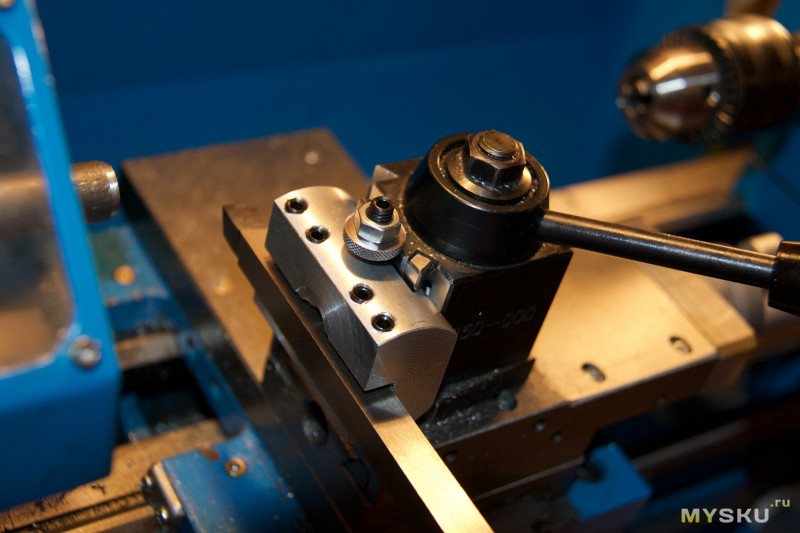

Собираем катридж
Тестовое точение было пройдено на ура.
И в заключение видео о резцедержателе и о том как делался картридж. Я люблю смотреть такие видео. Есть пара каналов в сети, где на все такие процессы изготовления поделок на станках можно смотреть вечно))) Кстати, если не сложно, напишите в комментариях пожалуйста, все ли понравилось, и что можно улучшить. Спасибо!
Резюме.
Вещь замечательная, полезная, и как все профессиональные вещи дорогая, а стоимость сменных картриджей – просто грабеж. Но если вы имеете доступ к фрезеру и можете сделать себе картриджи сами, то покупать имеет полный смысл.
Быстросменный резцедержатель типа MULTIFIX – ОАО «Станкомонтаж»
Каталог » Инструмент » Быстросменный резцедержатель типа MULTIFIX
Система крепления инструмента на универсальные токарные и токарные станки с ЧПУ (при крупносерийном производстве) поволяет существенно повысить (расширить) технологические возможности оборудования. Система может быть использована как универсальная “спутниковая” система базирования для фрезерных станков (и сверлильных)
| Характеристики | AA | A | E | B | C | |
| Наибольший диаметр обработки, мм | 120 – 220 | 200 – 400 | 300 – 500 | 400 – 700 | ||
| Наибольшая мощность станка, кВт | 1 | 2,2 | 4,4 | 6,6 | 13 | |
Ширина
верхней каретки, макс. |
z | 80 | 100 | 120 | 150 | 180 |
| Высота режущей кромки, мин. | x | h + y | h + y | h + y | h + y | h + y |
| Высота режущей кромки, макс. | x + hv | x + hv | x + hv | x + hv | x + hv | |
| Регулировка по высоте, мм | hv | 8 | 11 | 17/15 | 20/11 | 40/35/30 |
| Высота подкладки под резец, мм | y | 6 | 9 | 10/11 | 12,5/14 | 15/18 |
| Ширина подкладки под резец, мм | d | 10 | 12 | 20 | 20 | 20/30 |
| Макс. высота державки резца, мм | h | 12 | 20 | 20 | 25 | 32 |
| Сверление, мм | t | 12 | 20 | 20 | 32 | 40 |
Сверление,
макс. мм |
t max | 12 | 31 | 31 | 51 | 70 |
| Общая ширина, макс. мм | v | 70 | 100 | 125 | 150 | 92/202/202 |
| Общая высота, мм | s | 37 | 54 | 68 | 75 | 110 |
| Вылет, макс. мм | u | 30 | 35 | 35 | 45 | 90 |
- Быстросменный резцедержатель картриджного типа.
- Подходит ко всем распространенным типам токарно-винторезных станков.
- Надежный эксцентриковый зажим.
- Точность перестановки 0.01 мм.
- Шлифованный зубчатый венец.
- 40 возможных угловых положений с отсчетом по шкале.
- Изготовлена из высококачественной легированной стали.
- Регулировка положения сменных картриджей по высоте.
Быстросменный инструмент и держатели
Посмотреть как: Сетка ViewList View
Сортировать по Сортировать по: позиции Сортировать по имени Сортировать по: Артикул Сортировать по: Цена
Показать Показать: 9 Показать: 15 Показать: 30 на странице
Позиции 1-15 из 239
- 1 из 16
- 2
- 3
- 4
- 5
Артикул 202-9461
$202,50
Страница 173
Артикул 214-0129
$540,95
Страница 171
Артикул 212-7570
$433,95
Страница 171
Артикул 202-9474
Обычная цена: $264,95
Только онлайн-цена $194,95
Страница 173
Артикул 202-9401
Обычная цена: 21,95 доллара США
Только онлайн-цена 16,95 долларов США
Страница 173
Артикул 214-0161
$55,95
Страница 172
Артикул 212-7030
$55,95
Страница 172
Артикул 212-7031
$83,50
Страница 172
Артикул 202-9401C
Обычная цена: 21,95 доллара США
Только онлайн-цена 15,95 долларов США
Страница 173
Артикул 202-9440
25,50 $
Страница 173
Артикул 202-9402
$24,95
Страница 173
Артикул 202-9402C
$24,95
Страница 173
Артикул 214-0174
$65,50
Страница 172
Артикул 212-7039
$65,50
Страница 172
Артикул 202-9441
$26,95
Страница 173
Быстросменные стойки для инструментов – LittleMachineShop.
comМы предлагаем набор быстросменных резцедержателей для небольших токарных станков. Ты можешь выбрать из ряда размеров. Вот страница, которая будет помогу выбрать правильный быстросменный инструментальный набор для вашего токарного станка. Мы продаем только один вид быстросменных резцедержателей; быстросменный инструмент Aloris
пост и его копия. Эти стойки для инструментов полностью стальные и используют клинья для крепления.
держатель инструмента. Они значительно более жесткие, чем алюминиевые стойки для инструментов, и
более воспроизводимы, чем инструментальные стойки поршневого типа. Мы несем этот стиль поста инструмента в
три типоразмера (0XA, AXA, BXA) с наборами, сконфигурированными для нескольких различных токарных станков.
Их иногда называют инструментальными штифтами «Фаза II», потому что Фаза II была
первой, кто импортировал копию инструментального поста Aloris из Китая. 0XA или серия 0000XA — наименьший из трех размеров. Корпус инструментальной стойки 1,75 дюйма. квадратный и высотой 2,5 дюйма. Этот инструментальный пост хорошо подходит для токарных станков с поворотом до 8 дюймов. Мы носить с собой два стандартных комплекта этого размера. PN 3112 имеет держатель отрезного инструмента, который удерживает отрезной диск в горизонтальном положении. Этот позволяет набору работать с токарными станками с вертикальным расстоянием всего 0,63 дюйма от вершины соединения к центральной линии токарного станка. Этот набор инструментов для быстрой замены болтами на токарных мини-станках 7×10, 7×12, 7×14 и 7×16 без дополнительного оборудования. PN 3048 имеет держатель отрезного инструмента, который удерживает отрезной диск в стандартном положении. Единственная разница между набором PN 3112 и набором PN 3048 заключается в отрезном инструменте. держатель; посты инструментов идентичны. В комплект PN 3112 входит PN 3117 отсечка держатель инструмента. В комплект PN 3048 входит держатель отрезного инструмента PN 3774. Наши комплекты быстросменных стоек 0XA, настроенные для конкретных токарных станков, включают либо PN 3112, либо PN 3048. Помимо наборов быстросменных резцедержателей, эти продукты включают в себя специальное монтажное оборудование. AXA или серия 100Быстросменный резцедержатель AXA предназначен для токарных станков с размахом от 7 до 12 дюймов. У нас есть торговая марка Aloris (номер детали 3876) и менее дорогая версия аналогичного дизайна. (№ 2280). BXA или серия 200 Быстросменный резцедержатель BXA предназначен для токарных станков с поворотом от 12” до
15”. Таблицы совместимости и спецификацийТаблица совместимости показывает, какие наборы быстросменных резцедержателей доступны. для нескольких разных станков. Обратите внимание, что все эти инструментальные стойки подходят для многих других токарных станков. чем те, что в списке. Если вашего токарного станка нет в списке, посмотрите, как работает ваш инструмент. монтируется и найти что-то подобное. В таблице совместимости приведены подробные сведения о монтаже резцедержателя. Даже если ваш токарного станка нет в списке, вы все равно можете выяснить, какой QCTP будет работать на вашем токарном станке. Например, если ваш резцедержатель крепится с помощью болта или шпильки M8, вы можете использовать QCTP. для токарного станка Prazi D400. В таблице спецификаций приведены подробные сведения о каждом наборе быстросменных резцедержателей.
|
В общем, посты инструментов
и держатели инструментов взаимозаменяемы в каждом диапазоне размеров. Например, довольно
любой держатель инструмента AXA подходит к любому резцедержателю AXA.
угол 4°. Для этого набора требуется вертикальное расстояние 0,75 дюйма от верхней части компаунда.
к центральной линии станка.
Наш набор быстросменных резцедержателей BXA имеет артикул 3658.
