Начинающему мастеру не помешает узнать, что на первых этапах обойтись одним лишь молотком или пилой вряд ли получится. Впоследствии придется прибегнуть к применению тисков или быстрозажимной струбцины, чтобы зафиксировать заготовку или склеить отдельные фрагменты. Сделать ее своими руками довольно просто. Нет ни одного достаточно универсального зажима, который позволял бы удовлетворить все потребности при выполнении различных типов работы.

Применение деревянных струбцин

Они бывают различных стилей, моделей и размеров. А потому можно запастись различными моделями, которые всегда пригодятся. Мастер может закупить несколько моделей струбцин Assistent, к тому же они там стоят не так уж и дорого. Если человек не хочет платить за такую покупку, он может сделать деревянную или трубную струбцину своими руками. Модели из древесины очень популярны, их можно изготовить самостоятельно. Такая модель простая в эксплуатации и легко регулируется.

Модель F — деревянная струбцина, которая слегка усовершенствована. Здесь используется планка из клёна шириной 5 см и толщиной 0,6 см. А также в конструкции присутствует металлический стержень, на который нанесена резьба. Чтобы изготовить ручку, надо взять деревянную заготовку. Для этого подходит лиственная порода без дефектов.

Подвижные детали должны быть хорошо высушены, чтобы без проблем скользить на планке. На стержне должно присутствовать две гайки. Они располагаются на конце и затягиваются потом друг против друга. Благодаря этому они не расходятся во время использования. Можно использовать отдельную стопорную гайку или простую модель с постоянным замком. И ещё две гайки необходимо, чтобы зафиксировать снаружи зажимные колодки вместе с шайбой.

Допускается использование контргайки и других способов крепления. Двойные изделия заклинивают друг друга. Это самый надежный и простой способ. Он же самый дешёвый. Важно оставить некоторое пространство для винта, чтобы он мог свободно вращаться.

Из древесины и стали

Эта модель предполагает использование особой стали, которая незаменима для работы с важными деталями. Здесь и долговечность, и прочность металла имеют существенное значение. Цель состоит в том, чтобы обеспечить легкий зажим, не слишком громоздкий, но довольно прочный и легко настраиваемый. Самой сложной частью является изготовление пластины, куда вставляется планка.

Лучше всего обустраивать несколько отверстий, после чего вырезать материал. Он остается в форме маленького круглого файла. Когда вырезана основная часть, используют болгарку, чтобы очистить рабочую зону. Возможно, результат получится не таким идеальным, но планка будет с легкостью проходить.

На противоположном конце пластины необходимо просверлить отверстие. Оно должно соответствовать винтовой линии. Еще одна, заключительная металлическая часть, — это стопорная пластина. Её конец должен быть косым и соответствовать вырезу.

Это можно сделать на ленточно-шлифовальном станке. Деревянные детали изготавливаются легко. Для этого не надо обладать каким-либо специфическим опытом.

Струбцина без стяжки

Такую струбцину самозажимную можно легко изготовить. Даже новичок может сделать несколько штук, не испытывая при этом затруднений. Лучше брать твердые породы древесины. Вначале изготавливают деревянную струбцину и скользящие губки. В конце ведущего винта, переходящего в зажимную колодку, сплющивают. Это дает возможность фиксации гайки на концах. После этого ее вывинчивают и измельчают на стержне.

Какие детали требуются для зажимных колодок? У верхней части имеется глубина 6 мм. Есть здесь и сквозное отверстие диаметром 10 мм. Нижняя зона закруглена таким образом, что не имеет зависимости с нижней планкой стержня. Две гайки заклинивают, чтобы они не рассыпались. Указанные части оставляют в соответствии с их первоначальной толщиной. Благодаря этому элементы с легкостью перемещаются по тонкому стержню.

Головка болта фиксируется в отверстия стержня. Для верхнего блока требуется незначительный скос, что дает возможность губке скользить на планке. При сборке движущиеся элементы должны свободно перемещаться при разблокировке. Фиксированная губка собирается, а между планкой и зажимной колодкой надо оставлять небольшое пространство. Благодаря этому первая будет свободно перемещаться.

При сверлении отверстия в зажимной колодке она продолжает находиться не совсем по центру. Можно использовать этот момент, вращая площадку, чтобы обустраивать зазор. При склеивании ручки на эпоксидную смолу плоская поверхность должна быть направлена книзу. За счёт этого плоская часть будет свободно стекать с неё.

Чтобы изготавливать стойку для готовых струбцин быстрозажимных своими руками, раскладывают зажимы. Осматривает их для определения расстояния, после чего делают все необходимые замеры. Они должны быть как следует подогнаны, чтобы можно было брать и укладывать их без особого труда на место. Зажимы довольно лёгкие, и стойка не подвергается большим нагрузкам. Значит, клея и стеновых анкеров будет достаточно в этом случае.

Ещё один вариант

Для изготовления такой деревянной струбцины используют стандартные размеры 50 и 75 мм. После обработки он переходит в показатель 44 на 79 мм. Длина зависит от того, каковы размеры струбцины. В этом случае она составляет примерно 150 см. Максимальная длина равна 100 см. Необходимые материалы:

  • фанера — по 2 листа с параметрами 70 на 175 мм, 25 на 175 мм, 90 на 175 мм 69 X;
  • винты — 38 штук в размере 4 на 30;
  • резьбовой стержень длиной 30 см, марка М 10. 5;
  • гайки — 5 шт. М10;
  • защелка — 1 шт. М10.

Для работы потребуется и соответствующий инструментарий. Он включает в себя:

  • электрическую пилу;
  • гаечный ключ;
  • дрель;
  • отвертку;
  • ножовку.

Лучше сразу делать много струбцин, благодаря этому получится сэкономить дополнительную сумму, особенно если планируется собирать однотипные варианты. При использовании торцовочной пилы разрезают пиломатериал на один лист 9 см, 2 куска по 2,5 см и 3 фрагмента по 7 см. Остальная часть выступает в качестве стержня. Используя лобзик либо настольную пилу, можно разрезать фанеру на две части. Они должны иметь показатели 70 на 175 мм. И также потребуется по 2 фрагмента с показателями:

  • 25 на 175 мм;
  • 69 X 44 на 2.

Обрезают при помощи ножовки резьбовой шток до 30 см. Сначала необходимо обустраивать дополнительный разрез на блок размером 9 на 7 см, если речь идет о нефиксированных концах. Как только все углы будут срезаны, надо просверлить отверстие и вставить затяжные болты.

Надо убедиться, что отверстия довольно велики, чтобы подогнать головку болта. Фиксируется резьбовой стержень в верхней зоне фиксированного конца. Отверстие должно быть довольно большим, чтобы гайку можно было вставить гайку в штангу. Устанавливают фиксированный конец, когда намереваются сверлить отверстия. Производя сборку, необходимо убедиться, что концы закреплены под прямым углом. Резьбовой шток благодаря этому будет становиться параллельно стержню.

Перед сборкой необходимо обустроить отверстие, где проходят гайка и резьбовой стержень. Делают это в том же положении блока, что и для фиксированного конца. Надо убедиться, что отверстие довольно широкое и глубокое, чтобы разместить гайки. Нижняя зона маленькая, а потому сюда трудно вставить достаточное количество винтов. Это необходимо для предотвращения скручивания.

Проблема решается с использованием деревянного клея. Как вариант, можно закруглить углы в нижней зоне так, чтобы они не захватывали при зажатии штангу. Сборку можно считать практически завершённой. На последнем этапе надо изготовить ручку. Она используется для перемещения по резьбовому стержню. В центральной части сверлят несколько меньшее отверстие, нежели резьбовой стержень. Так ему удается держаться только за счет трения. Затем фиксируют гайку до конца резьбового стержня.

Сделать это можно при помощи сварки. Альтернативные варианты — закрепление гвоздём или склеивание. Несмотря на недостаточный уровень прочности деревянной струбцины, по сравнению с металлическими модификациями, она обеспечивает хороший уровень прижимной силы.

Модели из дуба

Для такого изделия сначала отпечатывают шаблон восьмиугольника. Он должен соответствовать необходимой ширине. После этого помещают заготовку в тиски и используют плоскость для закругления с обоих концов полученных углов. На ручке обустраивают отверстия в центральной части заготовки. Она в этом случае соответствует болтам на зажиме.

Размеры полки определяются в соответствии с желаемой длиной и имеющимся оборудованием. После этого распиливают компоненты системы до необходимого размера, вырезают подушечки для губки и сверлят необходимые отверстия, ручки наклеивают пятиминутной эпоксидной смолой. Когда стержень винта зазубрен напильником или наждачной бумагой, фиксируют ручки посредством эпоксидного клея.

Лёгкие самодельные варианты

Легкая струбцина, сделанная своими руками, изготавливается на основе металлического стержня. Эти зажимы, хоть и не такие мощные, как стальные, всё равно дают возможность создавать сильное прижимное давление для любого клея. Соответственно, срок службы у них довольно внушительный. Штанга может быть сделана в любой длине. Единственное, надо запомнить, что по всей длине основного стержня не должен проходить резьбовой стержень. Головка струбцины не испытывает необходимости в нём на этом конце, что значительно упрощает сборку. Зажимные губки делают из фанеры.

Стопорная гайка представляет собой элемент, который фиксирует прижимную губку на стержне. При этом он не должен пребывать под давлением. Гайку можно срезать обычной ножовкой. Эпоксидной смолой его закрепляют на пятке. Выемка должна получиться довольно широкой и подходить к шайбе и глубокой, чтобы гайка и шайба могли без проблем поворачиваться.

Здесь надо использовать гайку 35 мм, так как необходимо просверлить отверстие в поперечнике 38 мм с донной частью и 15 мм глубиной. После сверления углубления делают сквозное отверстие. Оно требуется для зажимного винта. Фиксируют подвижную головку на неподвижной позиции и отмечают места, где должно располагаться отверстие.

Рукоятка, винт и основная сборка

Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается. Это действует, как крюк.

Он зацепляется за гайку. Работу можно считать оконченной. Стальные струбцины получаются несколько тяжелее, но при этом они ещё и надежные. Зажимы используют один и тот же стержень. Они являются довольно прочными и служат долго.

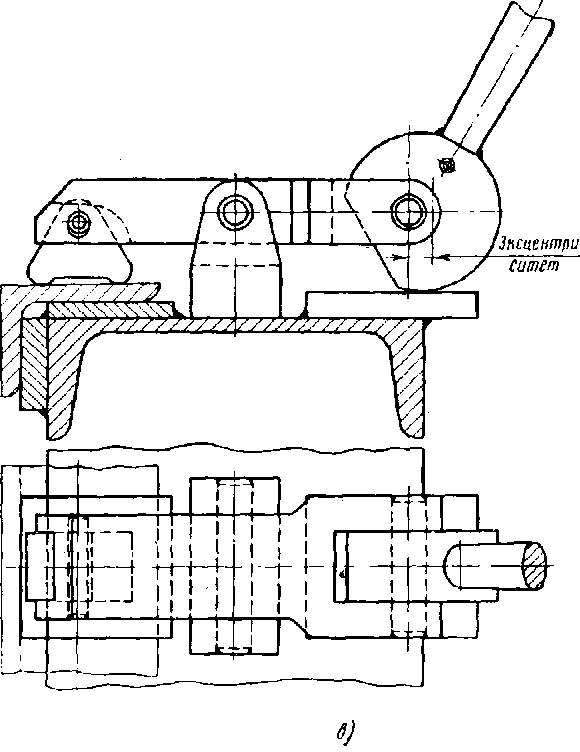

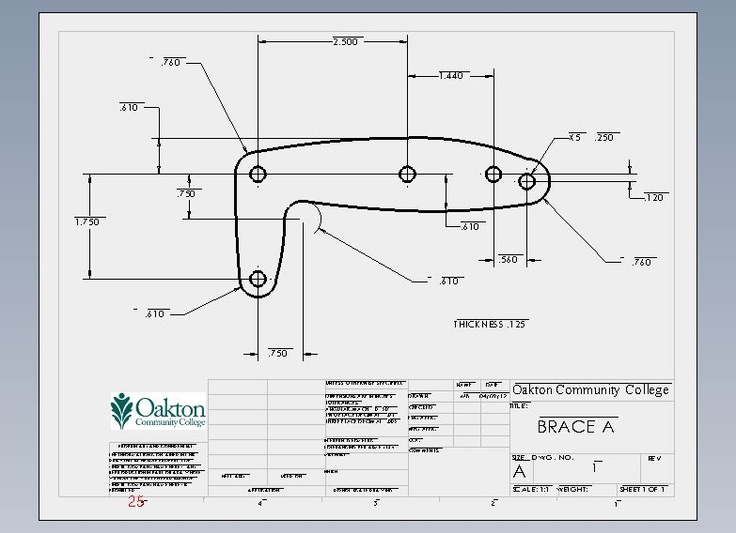

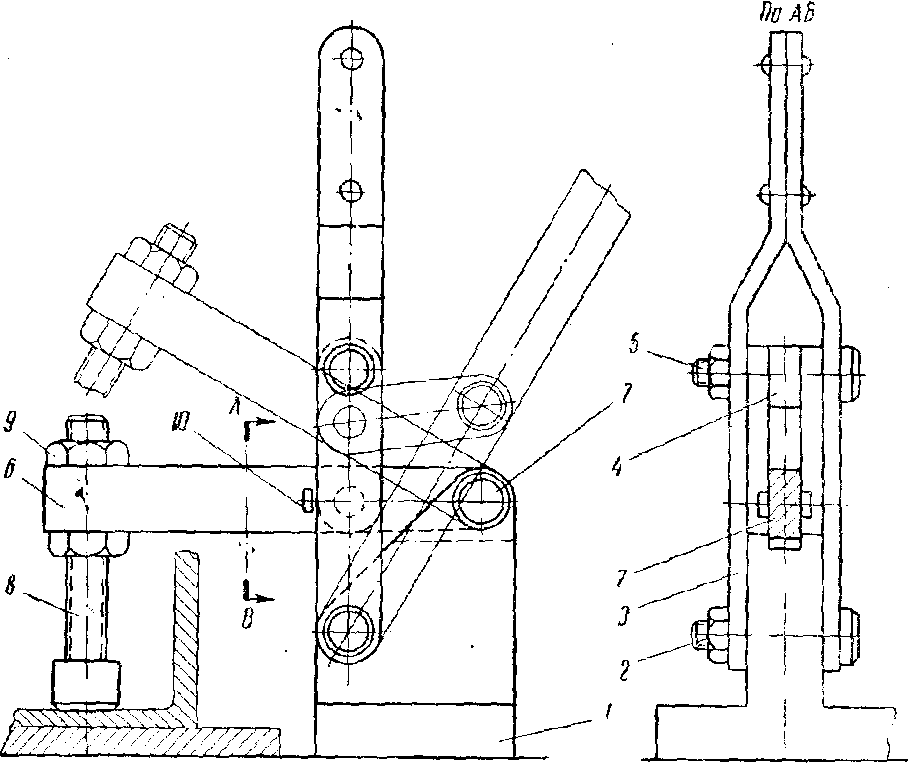

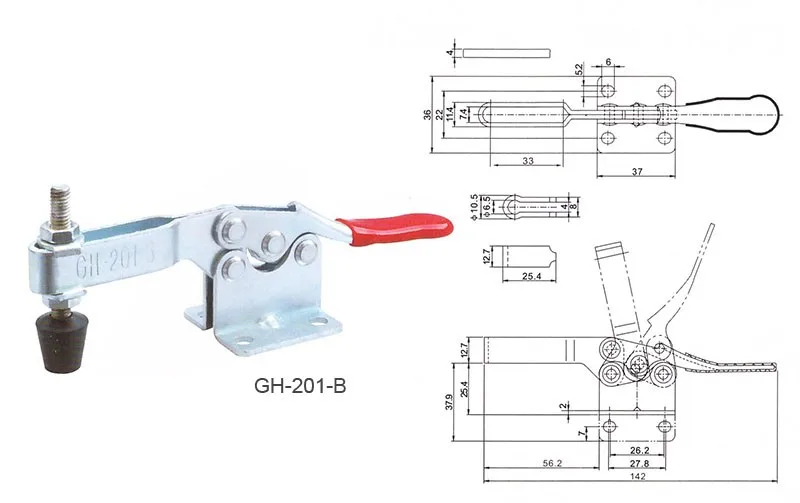

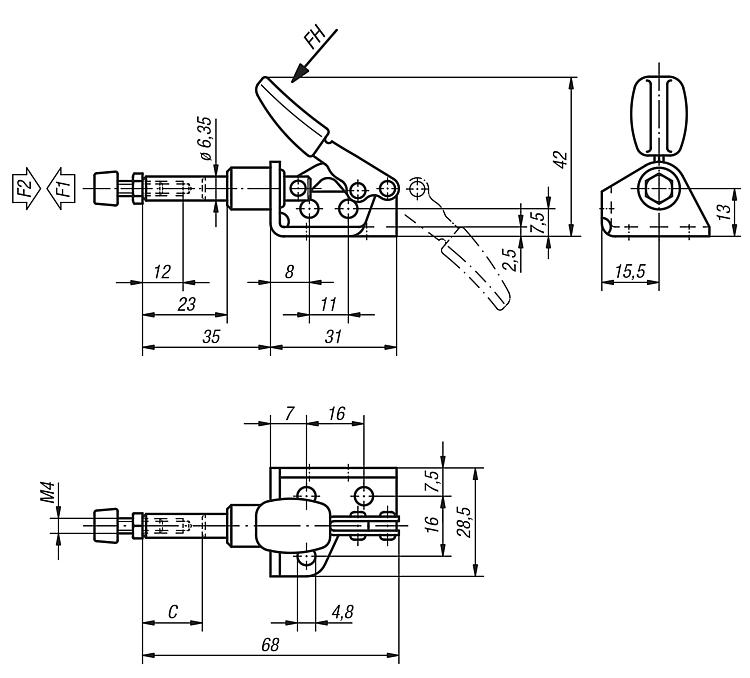

Кулачковый зажим

Это устройство не только полезное, но и предельно простое. Надо помнить, что кулачковые зажимы быстродействующие, но не способны гарантировать большой силы зажима деталей. Вот почему их используют тогда, когда требуется сравнительно небольшая сила резания. Они не годятся для работы под большим давлением, как это возможно с крупной струбциной. Но при этом они чрезвычайно просты в использовании.

Для приготовления используют специальный шаблон. Он необходим для создания кривых. Шаблон изготавливается из металла, пластмассы или древесины. Его используют, чтобы подтянуть гладкие кривые. При этом кулачковые механизмы не являются прямым отслеживанием французской кривой. Правильный кулачок должен иметь профиль, увеличивающий расстояние между осью вращения и постоянной скоростью. В этом он напоминает спираль, прочерченный карандашом.
