Редуктор для газового баллона: бытовой, пропановый с регулятором

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:

• Бытовые нерегулируемые.
• Универсальные регулируемые
• Профессиональные.

Бытовые нерегулируемые

К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров.

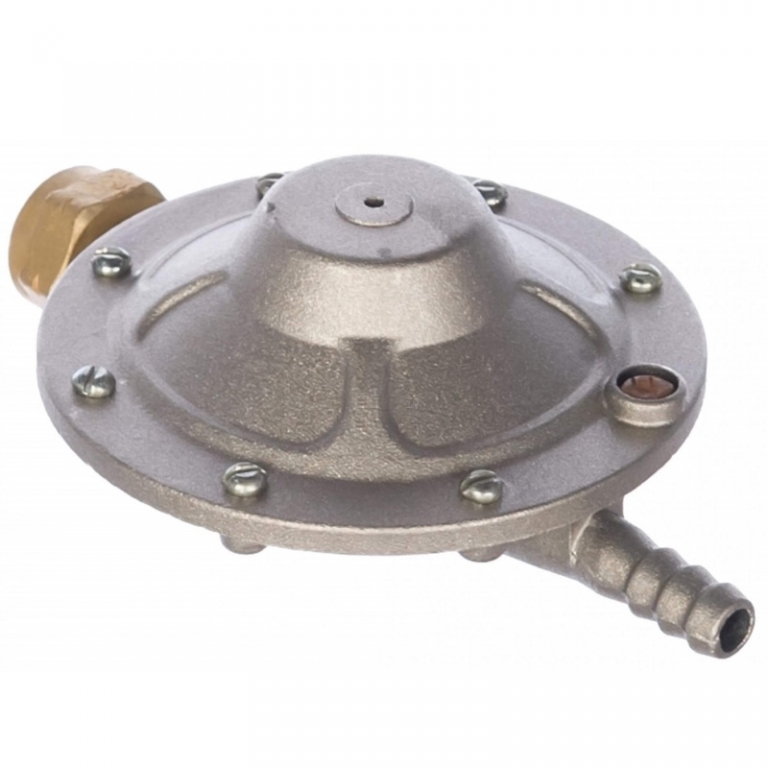

Бытовые нерегулируемые

Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м3/час

Универсальные регулируемые

Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство.

Универсальный регулируемый для пропана с манометром

Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м3/час

Профессиональные

Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа.

Профессиональный редуктор с двумя манометрами

Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.

Типы газовых редукторов

Из школьного курса в сознании всплывает понятие негорючий – инертный газ. К этой обширной группе относятся азот, аргон, гелий, неон и т.д. они не поддерживают горение и не горят. Широкое распространение нашли в качестве защитного газа при сварочных работах. С другой стороны есть горючие газы (бутан, водород, метан, пропан, пропилен и т.д.), которые или сжижают или сжимают с последующим перемещением их баллоны. Так вот, чтобы не допустить путаницы, инженеры еще на этапе производства, предложили нарезать разностороннюю резьбу.

Таким образом, газовый редуктор предназначенный для использования в группе горючих газов изготавливается с левой резьбой. Противоположной резьбой заворачивающейся направо обеспечивают газовый редуктор для инертных газов. Среди прочего, производители применяют цветное окрашивание, способствующее более яркому выделению.

Прежде чем купить газовый редуктор для баллона, советуем вам обращать внимание на пропускную способность устройства. Оптимальным решением будет купить газовый редуктор 2 поколения. Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора.

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

• Вес. Легче стального почти вдвое.
• Удобство обращения. Есть удобные ручки.
• Прозрачность. Уровень заполнения можно легко увидеть.
• Удобство хранения. Можно ставить один на другой и штабелировать.
• Срок службы. Срок службы практически неограничен.
• Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

Что собой представляет пропановый редуктор

Устройство всех пропановых редукторов весьма схоже. Все они имеют:

• Герметичный корпус, сделанный из алюминия, латуни или пластмассы.
• Входной патрубок для подключения к баллону.
• Выходной патрубок для соединения с потребителем.
• Камеры высокого и низкого давления.
• Гибкая мембрана.
• Клапан и шток.
• Возвратная пружина.
• Рабочая пружина.

В профессиональных газовых редукторах в конструкцию добавляются манометр, регулирующий винт или маховик, резьбовое соединение подводящего патрубка. Корпус редуктора имеет цилиндрическую форму, что обусловлено использованием круглой мембраны, прогибающейся внутри камеры рабочего давления. Подводящий и отводящий патрубки выступают из корпуса.

Маркировка и вопросы взаимозаменяемости

Перво-наперво, необходимо уделить внимание регулирующему винту. Оптимальным решением станет модель с невыпадающей резьбой, если она все-таки выпадает, то информирующий шрифт будет совершенной иной, равно как и будет возникать риск вкручивания седла. Одновременно, нелишним будет и наличие запорного вентиля. Все эти данные также дополнительно указываются в сопроводительных документах к редукторному устройству.

Согласно действующей градации, рассматриваемые приборы различаются по следующим цветовым гаммам:

• Голубой фон с черными надписями – для кислорода;
• Черный фон с синими надписями – для аргона инженерного типа;
• Белый фон и красный шрифт – для ацетилена;
• Темный фон и белый шрифт – аргон-сырец;
• Темный фон и желтый шрифт – для углекислого газа.

Вопрос взаимозаменяемости редукторов для газов различного типа довольно-таки сложен. В принце, не запрещается применять кислородный регулятор на аргоновый газ и наоборот. Все же, рассчитанный на кислород прибор будет работать с аргоном гораздо хуже, если давление опустится ниже 1 атмосферы. Согласно действующим ГОСТам и ИСО, лучшим для аргона устройством является тип «АР-40-2». Если предполагается пропускать и углекислоту и аргон, то неплохим выбором станет «АР-40/У-30».

На особых производственных площадках предпочтительнее использовать специализированные типы, например, «УР-6-4ДМ» и аналоги. Как правило, вдобавок они оснащены парой ротаметров, но подавать через них газ одновременно на две и более горелки не следует. Назначение у таких моделей вполне конкретное – более ответственно подойти к вопросу промышленной безопасности. Таким образом, один расходный узел будет занят подачей потока на горелку, а другой будет занят контролем поддува с противоположной стороны.

Как подобрать редуктор для бытового пропанового баллона

Для подбора пропанового редуктора для газового баллона необходимо изучить и сравнить их характеристики. Наиболее значимыми являются:

• Назначение.
• Максимальное давление на входе, кг/см3.
• Рабочее давление, кг/см3.
• Максимальный расход газа, м3/час.
• Стандарт присоединения.
• Планируемый срок службы.
• Цена.

В зависимости от планируемого применения и планируемого типа баллона лучшим выбором может стать та или иная модель. Так, например, если вы планируете подключить настольную газовую плитку в садовом домике, посещаемом по выходным (или взять ее в лодочный поход) и оценили месячный расход газа в пять литров, лучше всего подойдет пятилитровый баллон и газовый редуктор Балтика РДСГ-2.

Редуктор Балтика РДСГ-2

Для стационарной плиты с духовкой уже потребуется баллон емкостью в 27 или 50 литров и, соответственно, редуктор Лягушка РДСГ-2.

Если вы хотите подключить композитный баллон к тепловому зонтику, причем и баллон, и зонтик имеют европейские разъемы, то имеет смысл рассмотреть и импортные газовые редукторы с разъемом KLF , например, производства германской компании GOK.

Если же вы планируете вести газовую сварку в домашней мастерской, то неплохим выбором станет профессиональный газовый редуктор БПО 5-3 Krass. Он обеспечивает максимальный расход до 5 м3 в час и возможность регулирования рабочего давления до 0,4 МПа. Для этого он снабжен регулировочным маховиком и манометром, позволяющим с большей точностью задавать рабочее давление в соответствии с потребностями газовой сварочной горелки или резака.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор. Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газе

• Пожароопасность.
• Непригодность для дыхания.
• Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
• Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Правила пользования газом

• Исключить соседство с открытым пламенем и источниками тепла.
• Исключить присутствие в рабочей зоне других возгораемых материалов.
• Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
• Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Особенности конструкции и обслуживание

По своему устройству редукторы различаются на устройства прямого и обратного действия. Различия между ними – в деталях конструкции, рабочие характеристики идентичны.

Конструкция редукторов для газового баллона

Кроме того, газовые редукторы применяют одноступенчатые и двухступенчатые. В одноступенчатом давление снижается за один этап. В двухступенчатом снижение проводят в два приема. Шире всего применяются баллонные одноступенчатые редукторы ввиду надежности конструкции удобства в применении.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Что такое рампа для газовых баллонов?

Прямое подключение от баллона с газом к тому же водогрейному котлу часто сопровождается недостатками, которые могут выражаться, например, в виде перепадов давления. Такие условия негативно действуют на работу газовой горелки. В результате отмечается нестабильная работа котла, перебои подачи горячей воды и т.д.

Именно для стабилизации по давлению в первую очередь рекомендуется применять рампу для газовых баллонов, которую можно сделать своими руками.

Рампа обеспечивает большее удобство пользователям оборудования, работающего на газу. С таким хранилищем сосудов для пропана рациональнее и безопаснее эксплуатировать, к примеру, газовые котлы

Однако в целом устройство даёт пользователю ещё ряд эксплуатационных преимуществ:

• безопасность работы на случай возможных утечек;
• обеспечение оборудования стабильным рабочим давлением;
• избавление газовых баллонов от эффекта «обмерзания»;
• возможность значительно сократить периодичность обращений к сервису заправки газом.

Технологическая схема газовой рампы может предусматривать устройство коллектора на подключение как небольшого количества сосудов, так и на использование более десятка баллонов.

Конструкция под установку большого количества баллонов. Обычно подобные сооружения являются приоритетом для промышленных предприятий, где потребление газов существенно больше бытового

Для бытового применения чаще всего делаются газовые рампы на два или на четыре баллона.

Устройство и схема сборки газовой рампы

Конструкция коллектора – это обычный трубопровод, оснащённый отсекающим газовым краном, наделённый дополнительными элементами:

• арматурой распределения газа;
• приборами контроля давления;
• фильтром газового потока;
• отводящими трубопроводами (шлангами высокого давления).

Арматура распределения подачи газа – это, как правило, клапаны с электромагнитным приводом, но такие в бытовых схемах ставят редко. Клапанами с электроприводом выполняется коммутация всех отдельно взятых линий, образующих коллекторную группу, подключение или отключение отдельных баллонов.

Группа приборов контроля и регулировки давления состоит из классических устройств – манометров и газовых редукторов. Фильтр также используется стандартный – для газовых систем.

Коллектор газовой рампы в заводском исполнении. Такие изделия можно купить при желании в специализированных магазинах или сделать заказ на официальном сайте производителя. Что привлекает – возможность заказа коллектора любой конфигурации

Схема сборки простой классической рампы для газовых баллонов выстраивается следующим образом:

1. Создаётся коллектор распределительный из металлической трубы.
2. На входе коллектора монтируется фильтр.
3. После фильтра устанавливается редуктор.
4. Далее по коллектору монтаж штуцеров для отводов к баллонам.

Промышленные конструкции обычно дополняют устройством контроля герметичности. Его основное назначение – отслеживание и закрытие/открытие электромагнитных клапанов.

Коллектор промышленного назначения, оснащённый всеми необходимыми приборами автоматики. Такое оснащение позволяет полностью автоматизировать управление подачей газа и обезопасить конструкцию

Между тем рампы, снабжающие газом оборудование мощностью менее 1 кВт, допускается строить без модуля контроля герметичности. Именно такое оборудование используется в большинстве случаев применительно к бытовому сектору.

Главные требования по монтажу

Рампы разрешается монтировать внутри отдельных (одноэтажных) помещений. Также разрешено и рекомендуется выполнять монтаж газовых рамп на 2 баллона, 4 баллона и более, используя для этого металлические шкафы.

Если устраивается система, предполагающая технологически подключать не более 40 баллонов, такие рампы допускается размещать внутри пристроек к производственным или хозяйственным помещениям.

Рампу перепускную, рассчитанную на подключение и установку не более 6 газовых баллонов, можно монтировать непосредственно внутри хозяйственных и производственных помещений первого этажа. При этом объём газа на каждую ёмкость не должен превышать значения – 100 м3. Для бытового сектора условия несколько иные.

Пример размещения распределительного устройства внутри металлического ящика. Такие конструкции закрытого типа допускается размещать как пристройку к зданиям и сооружениям, но при условии удаления от опасных зон

Следует помнить, что рампы газовые на 2 баллона и более допускается размещать за границами бытовых помещений, в местах, надёжно защищённых от источников открытого пламени, тепла, включая солнечное излучение.

Место установки следует выбирать удалённое от подвальных помещений и технических коммуникаций. Конструкцию газовой рампы нужно защитить от возможных взломов, механических воздействий и т.п.

Периодический осмотр и сервисные работы

Осмотры и сервисные работы делятся на ежедневные и периодические.

Проверка герметичности

Ежедневные осмотры требуется проводить до того, как приступить к работе. Периодические проверки выполняются, как правило, в специализированных мастерских. Для редукторов, снабженных фильтром, в состав работ входит его очистка или замена

Типовые неисправности и их ремонт

Отклонение рабочего давления от заданного может вызываться следующими причинами:

• Поломка пружины или ее смещение.
• Разгерметизация корпуса.

Утечка газа вызывается:

• Повреждение мембраны.
• Разгерметизация корпуса.
• Выход из строя клапана.

Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.

Важно! Помните, что, разбирая редуктор, вы принимаете на себя полную ответственность за последствия его использования.

Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.

После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.

Стандарты подсоединения к системе

Широко распространены устройства, поддерживающие два стандарта подключения редуктора к газовому баллону:

• ГОСТ — распространен в странах СНГ, применяется на стальных баллонах местного производства.
• GLK европейский стандарт, используется преимущественно на композитных баллонах.

Подключение редуктора к газовому баллону

По присоединению рабочего патрубка:

• Резьбовое соединение.
• Ниппели на 6,3 или 9 мм.
• Универсальный ниппель.
• GLK.

Некоторые газовые редукторы, например, РГДС, на заводе комплектуются запрессованным в корпус ниппелем на 9 мм.

Редукторы с регулировкой рабочего давления снабжаются резьбовым полудюймовым выходом, в котором в качестве опции можно закрепить накидной гайкой и универсальный ниппель.

Безопаснее использовать устройства, совпадающие по стандарту. Каждый переходник — это дополнительное соединение, повышающее риск утечки газа.

Изготовление рампы своими руками

Изготовить конструкцию под хранение и эксплуатацию газовых баллонов несложно.

Для сборки своими руками потребуется:

1. Лист стальной толщиной 2-3 мм.
2. Уголок стальной №45 или профильная труба 40 х 25 мм.
3. Труба металлическая под коллектор (длина подбирается под число баллонов).
4. Металлическая цепь мелкая для фиксации баллонов.

Помимо этого материального обеспечения потребуются навыки сварщика, слесаря, инструмент и оборудование (сварочный аппарат). Впрочем, сварочные работы могут быть выполнены и под заказ.

Схема для сооружения простой рампы на три газовых баллона: 1 – опорная рама; 2 – коллектор; 3 – вентиль коллекторный; 4 – трубка отводная; 5 – редуктор; 6 – цепь металлическая; 7 – баллон газовый

Изначально необходимо определиться с числом баллонов под газ, которые будут устанавливаться в рампе. Например, 3 баллона. Отталкиваясь от значения размера диаметра баллонов, получают исходный размер ширины конструкции рампы и увеличивают его на 150-200 мм. Размер высоты будет определяться с учётом высоты газовых баллонов, плюс 150-200 мм до горизонта установки коллектора.

На основании этих расчётов делается опорная рама из стального уголка или профильной трубы. Опорную раму можно собрать при помощи сварки или же применить механический способ крепления уголков (труб) болтовым соединением. Собранная рама имеет вид буквы «П».

Далее на верхней перемычке рамы ставят кронштейны для коллектора и крепят раму к задней стене внутри металлического ящика, предварительно изготовленного из стальных листов.

Монтаж коллектора газовой рампы

Теперь дело за изготовлением коллектора, его установкой и дополнением всеми необходимыми аксессуарами. Металлическую трубу (d=32-50 мм) отмеряют по длине, равной размеру длины перемычки опорной рамы и размечают на корпусе трубы точки под штуцеры (3 шт).

Пример изготовления коллектора газовой рампы. На коллекторной трубе отводящие каналы размещаются на равноудалённом расстоянии друг от друга. Концевой запорный кран следует монтировать выходом направленным вниз

Аккуратно вваривают в тело трубы отводы для штуцеров и устанавливают эти детали вместе с вентилями. На одном конце трубы ставится заглушка, на втором штуцер для подключения редуктора. После завершения этих работ укладывают коллектор на кронштейны, ранее смонтированные по верхней стороне перемычки опорной рамы.

Установка коллектора должна производиться с учётом отступа выше уровня вентилей баллонов на 150-170 мм. Коллектор следует выставить как можно точнее по горизонту и закрепить хомутами на кронштейнах, подложив под обручи хомутов прокладки из листовой технической резины.

Затем нужно установить на открытый конец коллектора газовый редуктор, оснащённый фильтром и дополнить запорным краном.

Пример изготовленного коллектора под кислородные баллоны. В качестве отводящих линий используются медные компенсационные трубки. Такие же трубки рекомендуется применять на рампах под пропан-бутан

Следующий шаг – изготовление подводок для баллонов. Их можно и желательно сделать из медной трубки, чтобы получить эффект компенсации расширения. Но допускается также применение шлангов высокого давления.

Подводки одним концом прикручивают к вентилям коллектора, другим концом трубки будут соединяться с вентилями баллонов.

Окончательная сборка и подключение

В завершение процесса сборки рампы для газовых баллонов своими руками на стойках опорной рамы, на расстоянии 2/3 высоты баллонов, делают цепной затвор.

Для этого производят следующие действия:

1. Берут металлическую цепь.
2. Отмеряют по длине захвата баллонов.
3. Режут и крепят полученный отрезок цепи одним концом к стойке рамы.

Второй конец металлической цепи остаётся свободным. Он будет крепиться замковым устройством на второй стойке после того, как газовые баллоны загружены в рампу. Конечно же, вовсе необязательно применять в качестве фиксатора именно металлическую цепь. Можно использовать другие подходящие, но обязательно надёжные крепления.

Фиксация газовых баллонов при помощи металлической цепи. В данном случае фиксируется каждый отдельно взятый сосуд. Между тем металлическая цепь вполне может быть заменена иным крепежом

На последнем этапе работ подводят газовую трубу от потребителей к редуктору коллектора. Технически останется только загрузить на рампу газовые баллоны, соединить их отводными трубками (шлангами) с коллектором и на этом всё – устройство готово для стабильного обеспечения газом бытового оборудования.

Но остаются ещё некоторые детали монтажа. Предстоит оборудовать двери стального шкафа, где установлена рампа. В дальнейшем, когда система будет эксплуатироваться, необходимо оснастить двери ящика надёжным замком и ограничить к нему доступ для детей.

Порядок запуска конструкции в работу

Перед запуском системы рекомендуется выполнить продувку газовой магистрали от точки потребителя до точки её подключения к редуктору коллектора. После продувки линию подсоединяют на входной штуцер редуктора.

Далее последовательно выполняют следующие действия:

1. Загружают на рампу 3 баллона с пропаном.
2. Закрепляют баллоны страховочной цепью.
3. Присоединяют к вентилям баллонов отводные компенсационные трубки.
4. Открывают вентили на коллекторе и на баллонах.
5. Проверяют герметичность всех соединений.
6. Нужное значение рабочего давления устанавливают регулятором редуктора.

Когда придёт время замены опустошённых газовых баллонов заполненными сосудами, достаточно просто перекрыть вентили на сосудах и на коллекторе, чтобы быстро и безопасно произвести замену.

Периодически рекомендуется выполнять проверку системы на герметичность. Делать эту работу следует не реже одного раза в квартал. Собственно, такой график обслуживания предписывается правилами и требованиями из числа тех, что применяются в газовой сфере.

Изготовленное своими руками устройство группировки газовых баллонов – рампа. Правда, конкретно эта конструкция предназначается под зарядку кислородными баллонами. Но смысл её действия от этого не меняется

Следует помнить: такие сооружения, как газовые рампы, допускается обслуживать только лицам, прошедшим соответствующий техминимум. Устройства подобного типа должны поддерживаться в чистоте.

Категорически запрещается хранить рядом с рампой технические масла и жидкости, легковоспламеняющиеся компоненты. Естественно, курить или работать с огнём на действующей рампе недопустимо.

Порядок монтажа и запуска

В целях обеспечения пожарной безопасности следует соблюдать следующий порядок монтажа и запуска оборудования:

1. Провести тщательный внешний осмотр емкости, газового редуктора и трубопроводов и убедиться в отсутствии видимых дефектов и чрезмерного нагрева.
2. Присоединить редуктор к газовому баллону.
3. Присоединить устройство — потребитель к редуктору
4. Приоткрыть вентиль баллона, прислушаться.
5. Открыть вентиль редуктора (если присутствует).
6. Открыть вентиль устройства — потребителя и начать его использование.

При наличии свиста или щелчков немедленно закрыть вентиль газового баллона.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке.

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Необходимое давление и объем

Ключевыми характеристиками газового редуктора являются входное давление, рабочее давление и объем расходования, или максимальный объем газа, проходящий через устройство за час.

Входное давление обуславливается стандартным давлением в баллонах и обычно составляет 20 МПа.

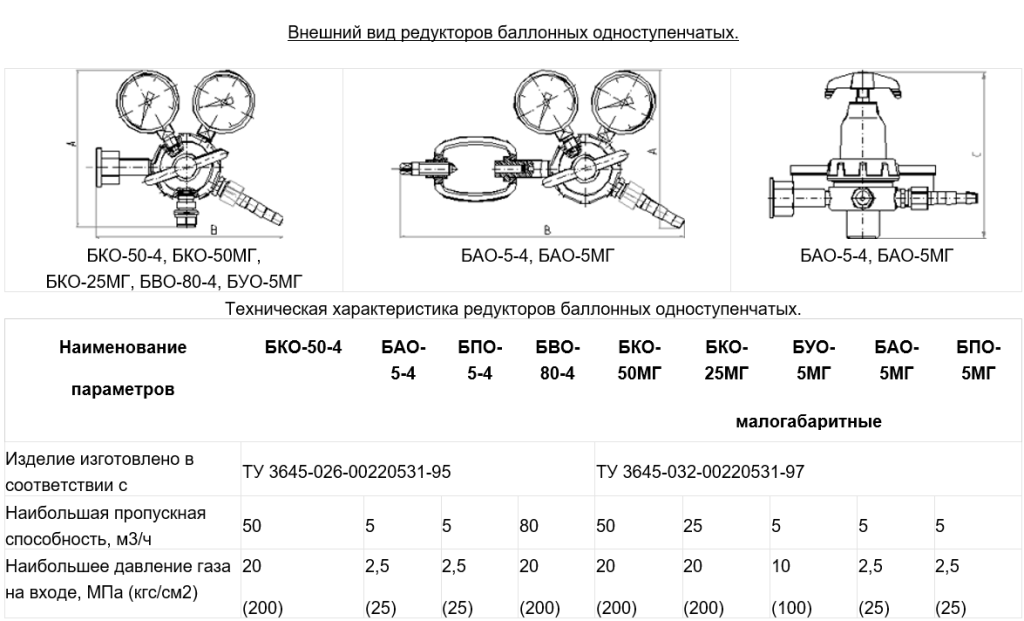

Технические характеристики редукторов

Рабочее давление для бытовых нерегулируемых газовых редукторов задается на уровне 0,3 МПа ±5%

Для регулируемых полупрофессиональных и профессиональных адаптеров рабочее давление задается в пользователем в диапазоне 0-0,4 МПа, а для отдельных высокопроизводительных моделей — до 1,6 МПа

Объем расходования должен превышать объем, потребляемый устройством (или группой устройств) за час.

Конструкция и принцип действия газового редуктора.

Любой пропановый редуктор в своем составе имеет следующие компоненты:

• клапан;
• рабочую камеру;
• запорную пружину;
• нажимную пружину;
• мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Регулируемый редуктор для газового баллона

Регулируемые газовые редукторы работают по тем же физическим принципам, что и нерегулируемые и имеют сходную конструкцию. Различие заключается в том, что сила сжатия редукционной пружины, подпирающей мембрану, может изменяться с помощью соосного пружине регулировочного винта в простейших моделях либо с помощью маховика и более сложной механической передачи.

Регулируемый редуктор для газового баллона

Принцип работы заключается в том, что, изменяя силу предварительного сжатия редукционной пружины, пользователь изменяет пороговое давление газа в рабочей камере, необходимое для срабатывания и закрытия впускного клапана. К деталям также добавляется манометр, устанавливаемый на рабочем патрубке и позволяющий визуально следить за результатом регулировки.

Действующие регламенты в РФ, виды редукторов и технические стандарты

Для целей полуавтоматической сварки обычно используют регуляторы с несколькими камерами. Хотя, традиционно применяют и однокамерные конструкции. Все же, наличие нескольких камер будет оправдано тогда, когда сварочные работы проводятся в условиях пониженных температур окружающей среды – в данном случае требуется модель редуктора, как минимум, с двумя камерами, отсеки которых расположены в последовательном порядке.

В Российской Федерации действуют собственные и межгосударственные нормативные документы, регулирующие оборот газовых редукторов для сварки:

1. Госстандарт №12.2.052 от 1980 года – требования безопасности при работе с газообразным кислородом;
2. Госстандарт №13861 от 1989 года – работа редукторов в газопламенной обработке;
3. ISO (международный) №2503 от 1983 года – техусловия для редукторов в газопламенных работах.

Большинство углекислотных сварочных регуляторов могут различаться по условиям использования. Рамповые применяют на многопостовых участках проведения сварочных работ. Сетевые модели могут получать поток от стационарного газопровода, которые сообщается с углекислотной индустриальной станцией. Для небольших строительных площадок и в домашних условиях классически используют баллонные редукторные узлы. Их, в большинстве случаев, создают, рассчитывая на несколько заниженный удельный расход углекислого газа и расширенный разброс в показателях давления. Открытие и закрытие узла входящих клапанов может выполняться по обратному или прямому способу.

Редуктор кислородный функционирует примерно также, как и его углекислотный собрат. Различия заключаются лишь в способах подключения к вентилям и в количестве используемых манометров (чаще всего 2 штуки). Они должны отвечать строгим требованиям по эксплуатации. Причина кроется в том, что кислород не способен содержаться в сжиженной форме, поэтому, давление внутри баллона вполне может достичь 200 атмосфер, в отличие от углекислоты, для которой подобный показатель составляет 70-80 единиц. Если же попытаться провести кислород через углекислотный редуктор, то уплотнительные мембраны со временем разрушатся. А вот обратная замена (проводка СО2 через кислородный регулятор) вполне допустима. Это возможно вследствие того, что блок редуктора кислородного присоединяется к баллону через хомут, что делает соединение более безопасным в плане возникновения пожара или взрыва, а сама подача происходит путем отвинчивания откидной гайки.

ВАЖНО! При любых сомнениях в чистоте используемого газообразного вещества, в целях предупреждения преждевременного износа конструкции регулятора, стоит использовать специальные фильтры!

Отечественная индустрия производит все известные виды газовых регуляторов. Особой популярностью пользуется тип «УР 6-6», как наиболее универсальный. Стандартными требованиями, которые предъявляются к техническим характеристикам рассматриваемых образцов, являются:

• Выполнение корпуса устройства из теплостойкого материала;
• Неоднородность давления газа устанавливается максимум в 0,3 единиц;
• Блок предохранения должен срабатывать на показателе 1200 КилоПаскалей;
• Желательно оснащение двумя манометрами – так проще отслеживать давление газа;
• Максимальный пропуск потока – 6 кубических метров в час.

В принципе, данные параметры не являются универсальными – если их бывает недостаточно, то возможно использовать дополнительные устройства с роторами. Они способны мгновенно устанавливать и регистрировать расход потока. Однако, данные системы обойдутся пользователю далеко не дешево.

Общие правила выбора баллонного редуктора

Суммируя правила выбора редуктора под газовый баллон, следует отметить, что:

Классификация редукторов для газовых баллонов

1. необходимо набросать схему планируемой системы от газового баллона до конечного потребителя;
2. четко сформулировать следующие требования к устройству:

• Назначение.
• Рабочее давление.
• Необходимость регулировки.
• Максимальный объем.
• Способ присоединения к газовому баллону и к рабочему устройству.
• Доступность обслуживания и ремонта.
• Отведенный бюджет.

1. Из всего многообразия представленных на рынке изделий следует выбрать те, которые удовлетворяют сформулированным требованиям.
2. Далее нужно вписать модели и их характеристики в сравнительную таблицу и провести ценовой анализ.

Если подходящие по сформулированным требованиям устройства не укладываются отведенный бюджет, то надо либо пересмотреть бюджет, либо упростить требования к устройству.

Редукторы для газового баллона в Улан-Удэ: 175-товаров: бесплатная доставка, скидка-33% [перейти]

Партнерская программаПомощь

Улан-Удэ

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Сельское хозяйство

Сельское хозяйство

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Редукторы для газового баллона

regmarkets.ru/listpreview/idata2/50/9b/509b5547a80757c26e98c4985a141829.jpg”>

1 299

2400

Регулятор (редуктор) давления для газового бытового баллона с предохранительным клапаном, (тип 734, 3кг/ч), Cavagna group (Италия), под сильфонную подводку

В МАГАЗИНЕще цены и похожие товары

595

840

Редуктор газовый пропановый бытовой для баллонов с вентилем, Лягушка РДСГ 1-1,2, НЗГА Тип: Редуктор

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/06/cb/06cb2bb25b3792a603e73b2e4dc5700f.jpg”>

399

1000

Редуктор-Регулятор С Регулировкой давления, для газовых баллонов бытовой РЕЗЬБА-ШТУЦЕР, РДСГ (ЛЯГУШКА-ITALIA)

В МАГАЗИНЕще цены и похожие товары

360

798

Редуктор (регулятор давления) РДСГ-1-1.2, пропановый, бытовой, для газовых баллонов, штуцер под шланг, Лягушка

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/6e/78/6e78eee225c51ce72bf72a369c7ebbb9.jpg”>

689

1050

Регулятор (редуктор) давления для газовых бытовых баллонов A302iP2, IGT, под шланг Тип:

В МАГАЗИНЕще цены и похожие товары

Редуктор газовый Балтика РДСГ 2-1,2 для баллонов с клапаном

В МАГАЗИНЕще цены и похожие товары

Редуктор для газового баллона РДСГ 2-1,2

ПОДРОБНЕЕЕще цены и похожие товары

jpg”>

НЗГА редуктор для газового баллона без вентиля РДСГ 2-1,2 Тип: редуктор, Производитель: NOVOGAS,

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор (регулятор) для газового баллона Cavagna Group 694 с манометром Тип: редуктор,

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор углекислотный для газового баллона УР-6-6М СПб 1270018 Тип: редуктор, Производитель: БАМЗ,

ПОДРОБНЕЕЕще цены и похожие товары

ru/listpreview/images3/a3/c6/a3c6256adb7e0fb6be32e471e0db58e1.jpg”>

Редуктор газовый для композитного баллона CAVAGNA GROUP RECA LPG 29 mBar Тип: редуктор,

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор пропановый бытовой РДСГ-1 Производитель: ПТК

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/e4/32/e4327b1d8778c5e9703c2dd5792c6654.jpg”>

Редуктор-Регулятор С Регулировкой давления, для газовых баллонов бытовой резьба-штуцер, РДСГ (лягушка-italia)

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор IGT A302i-G1 Российское (СНГ) подключение Тип: редуктор, Производитель: IGT, Соединение:

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор газовый “РДСГ-1” Тип: редуктор

ПОДРОБНЕЕЕще цены и похожие товары

ru/listpreview/images3/1c/46/1c463559d27d90506c6eedd0a76d6b0d.jpg”>

Газовая плитка с баллоном 5 л. Турист + редуктор, шланг, газовый комплект Тип: баллон,

ПОДРОБНЕЕЕще цены и похожие товары

Газовый редуктор (регулятор) GOK EN61 для гриля с резьбовым выходом 1/4 на 30 мбар СНГ Тип:

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/1c/46/1c463559d27d90506c6eedd0a76d6b0d.jpg”>

Газовая плитка с баллоном 5 л. Турист + редуктор, шланг, газовый комплект Тип: баллон,

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор пропановый РДСГ-1 Тип: редуктор, Производитель: БАМЗ, Тип газа: пропан

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор пропановый РДСГ-1-1.2 (беларусь) Тип: редуктор, Тип газа: пропан, Особенности: манометр

ПОДРОБНЕЕЕще цены и похожие товары

Novogas / Редуктор газовый пропановый для баллонов с вентилем РДСГ 1-1,2 (Лягушка), Novogas Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор пропановый без манометра РДСГ-1-1,2 Тип: редуктор, Особенности: манометр

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/f0/7c/f07c80d65fe767f8bc01c8428807f45f.jpg”>

Плита газовая бытовая туристская Гефест (Gefest 802), комплект переносной, походный ПГТ1-Б “Турист”, баллон 5л, регулятор давления (редуктор рдст 1-1,2), шланг (рукав)

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор для баллона GOK FL92-4 Тип: редуктор, Производитель: GOK, Минимальное выходное давление:

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор для газового баллона бытовой с регулятором GOK 01 574 04 M50-V/SBS – Германия. 500-1500 мбар – 12 кг/ч. W21.8×1/14-LH – G 3/8 LH-KN

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор для газового баллона РДСГ 1-1,2 Лягушка Тип: регулятор

ПОДРОБНЕЕЕще цены и похожие товары

Редуктор газовый пропановый бытовой для баллонов с вентилем РДСГ 1-1,2 Тип: регулятор, Наибольшая

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 3

редуктор для газового баллона с манометром.

Общие правила выбора баллонного редуктора

Суммируя правила выбора редуктора под газовый баллон, следует отметить, что:

Классификация редукторов для газовых баллонов

1. необходимо набросать схему планируемой системы от газового баллона до конечного потребителя;
2. четко сформулировать следующие требования к устройству:

• Назначение.
• Рабочее давление.
• Необходимость регулировки.
• Максимальный объем.
• Способ присоединения к газовому баллону и к рабочему устройству.
• Доступность обслуживания и ремонта.
• Отведенный бюджет.

1. Из всего многообразия представленных на рынке изделий следует выбрать те, которые удовлетворяют сформулированным требованиям.
2. Далее нужно вписать модели и их характеристики в сравнительную таблицу и провести ценовой анализ.

Если подходящие по сформулированным требованиям устройства не укладываются отведенный бюджет, то надо либо пересмотреть бюджет, либо упростить требования к устройству.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

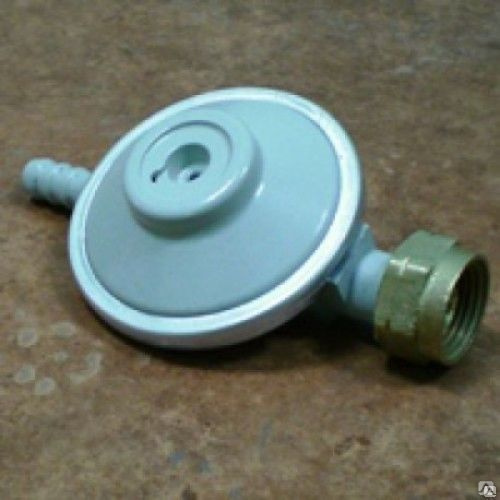

Бытовые версии могут быть не настраиваемыми.

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

У них есть манометр и настроечный винт, позволяющий варьировать функциональное давление в пределах 0 – 0,3 МПа. Их высший пропускной потенциал – 5 м3/час.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

У некоторых модификаций есть два манометра. Они отражают входное и функциональное давление.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

1. Назначение прибора.
2. Высшее входное давление.
3. Функциональное давление.
4. Высший расход газа.
5. Метод присоединения.
6. Планируемый эксплуатационный срок.
7. Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

Для статичной плиты, имеющей духовку, необходима ёмкость 27 или 50 л. Подходящий редуктор — Лягушка РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

Зачем нужен газовый редуктор лягушка? Его функции, как и у других газовых редукторов, это стабилизация давления, безопасность и т.д.

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

Конструкция и виды

Конструкция устройства достаточно проста, но изготовление его требует высокой точности соблюдения размеров и тщательной обработки седла клапана.

Устройство пропанового редуктора

Пропановый редуктор состоит из следующих узлов и деталей:

• Герметичный корпус, выполненный из металла или ударопрочного пластика.
• Подводящий патрубок, снабженный накидной гайкой.
• Сетчатый фильтр и объемный фильтрующий элемент.
• Рабочий патрубок, снабженный резьбовым ниппелем.
• Камеры высокого и низкого напора, разделенные упругой мембраной.
• Клапан, его седло с уплотнением и шток.
• Возвратная, или редуцирующая пружина.
• Регулирующий винт.
• Задающая пружина.
• Манометр.

Пропановые редукторы бывают двухступенчатые и одноступенчатые. В одноступенчатом адаптере напор понижается с входного до рабочего за один прием. В двухступенчатом предусмотрена дополнительная камера высокого давления и еще один клапан. редукция происходит в два этапа. Такая конструкция эффективна, если напор на входе очень высок, и применяются в специальных случаях. Наибольшее распространение получили баллонные одноступенчатые адаптеры благодаря простоте своей конструкции и легкости в эксплуатации.

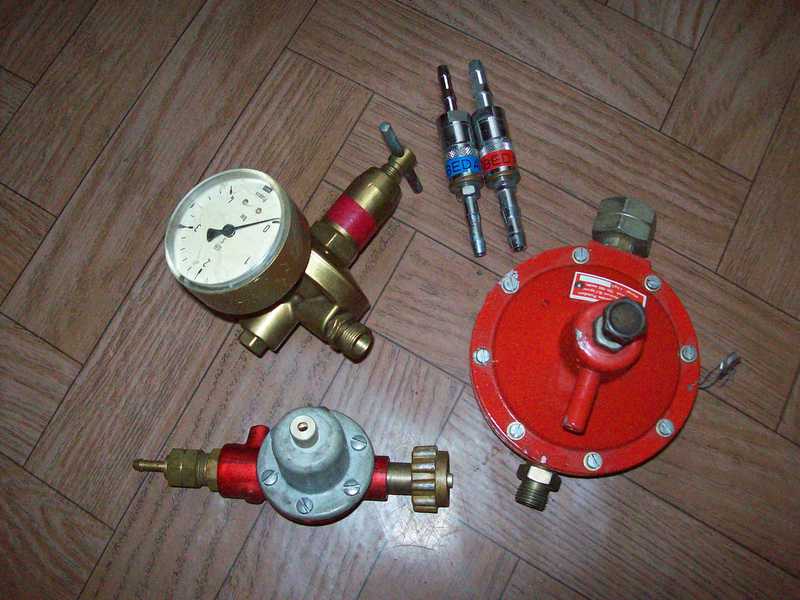

Типы газовых редукторов

Из школьного курса в сознании всплывает понятие негорючий – инертный газ. К этой обширной группе относятся азот, аргон, гелий, неон и т.д. они не поддерживают горение и не горят. Широкое распространение нашли в качестве защитного газа при сварочных работах. С другой стороны есть горючие газы (бутан, водород, метан, пропан, пропилен и т.д.), которые или сжижают или сжимают с последующим перемещением их баллоны. Так вот, чтобы не допустить путаницы, инженеры еще на этапе производства, предложили нарезать разностороннюю резьбу.

Таким образом, газовый редуктор предназначенный для использования в группе горючих газов изготавливается с левой резьбой. Противоположной резьбой заворачивающейся направо обеспечивают газовый редуктор для инертных газов. Среди прочего, производители применяют цветное окрашивание, способствующее более яркому выделению.

Прежде чем купить газовый редуктор для баллона, советуем вам обращать внимание на пропускную способность устройства. Оптимальным решением будет купить газовый редуктор 2 поколения

Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора.

Применение

Газовый редуктор широко распространен в домашнем и частном хозяйстве. Эксплуатируются они на всех видах газа, находят применение в самых разнообразных отраслях промышленности. Газовый редуктор можно встретить в сельском хозяйстве, в строительном комплексе, в медицинских учреждениях, да и просто на загородной даче.

К примеру, кислородный редуктор применяется как при сварочных работах, так и при оказании медицинской помощи. Что касается ацетиленовых газовых редукторов, то найти их можно в любой слесарной мастерской.

Пропановые редукторы незаменимы во время строительных работ, не обойтись без них в мероприятиях связанных с настилом кровельных и битумных материалов. Газовый редуктор на пропановый баллон стал не роскошью, а необходимость, с его помощью миллионы домохозяек регулируют давление поступающее от баллонов к газовым плитам. Пропановый редуктор часто носит смешное название, и если вы поинтересуетесь в магазине, можно ли у вас купить редуктор лягушка для газового баллона, то не сомневайтесь, продавец прекрасно поймет ваш запрос.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

https://youtube.com/watch?v=eXophZ3QC3M

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

Технические характеристики редукторов

• Вес 0,34 кг.
• Длина × ширина × высота 135 × 105 × 96мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление 3 кг/см3.
• Максимальный расход газа, 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

• Пропановый редуктор в сборе.
• Технический паспорт.
• Ниппель под рукав 6,3 или 9 мм.
• Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2

• Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
• Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
• Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
• При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

• Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
• Не вносить в зону работы другие легковоспламеняющиеся вещества.
• Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
• Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктора

Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Принцип работы редуктора

Пропан через подводящий патрубок поступает в камеру высокого давления. Он давит на мембрану, сжимает пружину и открывает клапан. Газ поступает в камеру низкого давления и давит  на мембрану с другой стороны.

Принцип работы редуктора

Как только это давление вместе с силой сжатой пружины становится равным заданному рабочему значению, клапан закрывается, и подача газа в камеру прекращается. В рабочем патрубке создается заданное пониженное давление. По мере расходования газа из рабочей камеры давление газа на входе снова сжимает пружину и открывает клапан, и новая порция газа поступает в рабочую камеру. Цикл повторяется. В двухступенчатом пропановом редукторе рабочая камера первой ступени является камерой высокого давления второй ступени.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

ВалераГолос строительного гуру Задать вопрос Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

• ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
• GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Некоторые модели редукторов укомплектованы запрессованным ниппелем на 9 мм. Это облегает установку.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Необходимое давление и объем

Ключевыми характеристиками газового редуктора являются входное давление, рабочее давление и объем расходования, или максимальный объем газа, проходящий через устройство за час.

Входное давление обуславливается стандартным давлением в баллонах и обычно составляет 20 МПа.

Технические характеристики редукторов

Рабочее давление для бытовых нерегулируемых газовых редукторов задается на уровне 0,3 МПа ±5%

Для регулируемых полупрофессиональных и профессиональных адаптеров рабочее давление задается в пользователем в диапазоне 0-0,4 МПа, а для отдельных высокопроизводительных моделей — до 1,6 МПа

Объем расходования должен превышать объем, потребляемый устройством (или группой устройств) за час.

Настройка и ремонт

Настройку и ремонт газового редуктора возможно выполнить своими руками при помощи доступных инструментов и ремкомплекта, но только при условии, что вы точно знаете, что делаете. Недостаточно квалифицированная регулировка и сборка могут повлечь за собой пагубные последствия. Основные признаки ненормальной работы изделия таковы:

• отклонение выходного давления от допустимых пределов;
• утечка газа.

Отклонение давления обычно обусловливается поломкой или смещением пружины либо выходом наружу выполняющего ее функцию компенсирующего газа вследствие разгерметизации части корпуса. Но если неисправность пружины еще подлежит устранению при помощи ремкомплекта, то вариант с газом относится к категории неремонтируемых (меняется полностью устройство).

Утечка газа может быть вызвана повреждением мембраны, разгерметизацией корпуса или неработоспособностью поплавкового клапана. Если последний начинает пропускать газ, это может проявиться и в потребляющем изделии (напр. , в газовом водонагревателе). Поскольку давление на выходе редуктора приблизительно сравняется с входным, то при отсутствии расхода (потребляющее устройство временно выключено) утечка будет неизбежна.

Подобная неисправность сложно диагностируется по той причине, что включение потребляющего устройства нормализует ситуацию. Определить ее можно лишь путем измерения давления газа на выходе редуктора при отсутствии потребления (как правило, не должно превышать номинальное более чем на 20 %).

Но стоит отметить, что редукторы бывают разборной и неразборной (герметичные) конструкции. Последние подлежат замене лишь целиком.

Итак, запасшись соответствующим ремкомплектом, изделие нужно сначала разобрать. Визуально осмотрев извлеченные из корпуса пружину и мембрану, следует установить, что из них послужило причиной неисправности. Сломанную пружину требуется заменить новой из состава ремкомплекта.

Если пружина не сломалась, а просто поджалась, потеряв упругость от времени, можно не менять ее, а просто подобрать и подложить со стороны корпуса прокладку необходимой толщины, не закрывая ей имеющегося отверстия.

При разрыве мембраны следует произвести замену, воспользовавшись аналогичной из ремкомплекта, но, как правило, герметичное соединение с обкладывающими ее шайбами выполнить непросто. Поэтому, при неуверенности в своем мастерстве, подумайте о целесообразности приобретения нового редуктора.

Это трубка с небольшим отверстием, с торца которой через каучуковую прокладку поджато коромысло. Существует несколько типичных проблем, касающихся работы клапана:

• нарушен нормальный ход коромысла;
• изношена или повреждена каучуковая прокладка;
• деформирован торец трубки.

Регулировка клапана – процесс несложный. Подвижность коромысла можно восстановить путем обточки или замены его шарниров. Поврежденную прокладку следует срезать и приклеить взамен аналогичную по размерам из состава ремкомплекта. Шероховатость и ровность торца трубки, обеспечивающие плотное прилегание прокладки, достигаются путем его шлифовки.

Если неисправность редуктора заключается в утечке газа вследствие негерметичности мест прилегания мембраны к корпусу, то нарушенная целостность может быть восстановлена при помощи силиконового герметика. При выполнении регулировки или ремонта и по любой другой причине, не связанной изначально с разгерметизацией, не лишним будет также применить герметик в этих местах, что предупредит подобную проблему в дальнейшем.

По завершении ремонтных работ необходимо сразу же проверить герметичность изделия при помощи мыльного раствора. В случае отсутствия пузырей, которые показывают места утечки, следует повторно подвергнуть редуктор этой проверке через один день, затем еще через несколько дней. Впоследствии рекомендуется вести периодический контроль (напр., ежемесячный).

Как и любое другое связанное с газом оборудование, редуктор сослужит хорошую службу при условии правильного выбора модели и принятия простых мер, способствующих безопасной эксплуатации. Периодическое обслуживание и своевременное выявление неисправностей уберегут вас от беды.

Как работает редуктор для баллона:

1 Прямой редуктор

Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.

Читать также: Однофазный электродвигатель 220в схема подключения

После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.

Мембрана

Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.

Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.

По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.

Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.

2 Обратный редуктор

Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.

С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор . Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.

В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.

Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.

Редуктор для газового баллона: бытовой, пропановый с регулятором

Газ в баллоне находится в виде жидкости, он переходит в газообразное состояние и подается к газовому оборудованию через вентиль.

Газ в баллоне

Давление в емкости существенно больше, чем требуется для потребителей. Для его снижения и стабилизации применяется простое и полезное устройство — пропановый редуктор, или адаптер.

Содержание

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:

• Бытовые нерегулируемые.
• Универсальные регулируемые
• Профессиональные.

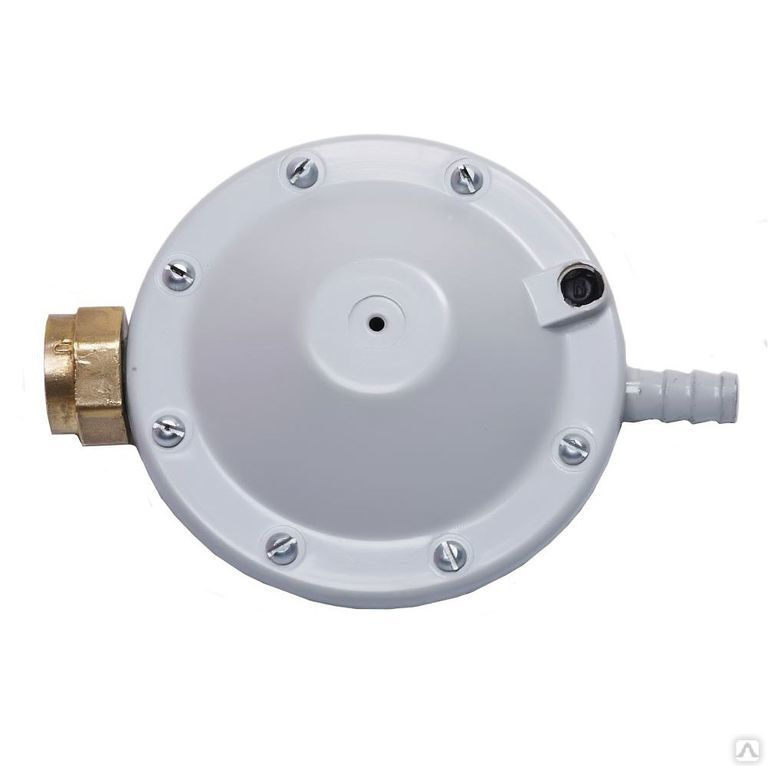

Бытовые нерегулируемые

К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров.

Бытовые нерегулируемые

Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м³/час

Универсальные регулируемые

Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство.

Универсальный регулируемый для пропана с манометром

Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м³/час

Профессиональные

Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа.

Профессиональный редуктор с двумя манометрами

Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

• Вес. Легче стального почти вдвое.
• Удобство обращения. Есть удобные ручки.
• Прозрачность. Уровень заполнения можно легко увидеть.
• Удобство хранения. Можно ставить один на другой и штабелировать.
• Срок службы. Срок службы практически неограничен.
• Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

Что собой представляет пропановый редуктор

Устройство всех пропановых редукторов весьма схоже. Все они имеют:

• Герметичный корпус, сделанный из алюминия, латуни или пластмассы.
• Входной патрубок для подключения к баллону.
• Выходной патрубок для соединения с потребителем.
• Камеры высокого и низкого давления.
• Гибкая мембрана.
• Клапан и шток.
• Возвратная пружина.
• Рабочая пружина.

В профессиональных газовых редукторах в конструкцию добавляются манометр, регулирующий винт или маховик, резьбовое соединение подводящего патрубка. Корпус редуктора имеет цилиндрическую форму, что обусловлено использованием круглой мембраны, прогибающейся внутри камеры рабочего давления. Подводящий и отводящий патрубки выступают из корпуса.

Как подобрать редуктор для бытового пропанового баллона

Для подбора пропанового редуктора для газового баллона необходимо изучить и сравнить их характеристики. Наиболее значимыми являются:

• Назначение.
• Максимальное давление на входе, кг/см³.
• Рабочее давление, кг/см³.
• Максимальный расход газа, м³/час.
• Стандарт присоединения.
• Планируемый срок службы.
• Цена.

В зависимости от планируемого применения и планируемого типа баллона лучшим выбором может стать та или иная модель. Так, например, если вы планируете подключить настольную газовую плитку в садовом домике, посещаемом по выходным (или взять ее в лодочный поход) и оценили месячный расход газа в пять литров, лучше всего подойдет пятилитровый баллон и газовый редуктор Балтика РДСГ-2.

Редуктор Балтика РДСГ-2

Для стационарной плиты с духовкой уже потребуется баллон емкостью в 27 или 50 литров и, соответственно, редуктор Лягушка РДСГ-2.

Если вы хотите подключить композитный баллон к тепловому зонтику, причем и баллон, и зонтик имеют европейские разъемы, то имеет смысл рассмотреть и импортные газовые редукторы с разъемом KLF , например, производства германской компании GOK.

Если же вы планируете вести газовую сварку в домашней мастерской, то неплохим выбором станет профессиональный газовый редуктор БПО 5-3 Krass. Он обеспечивает максимальный расход до 5 м³ в час и возможность регулирования рабочего давления до 0,4 МПа. Для этого он снабжен регулировочным маховиком и манометром, позволяющим с большей точностью задавать рабочее давление в соответствии с потребностями газовой сварочной горелки или резака.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газе

• Пожароопасность.
• Непригодность для дыхания.
• Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
• Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Правила пользования газом

• Исключить соседство с открытым пламенем и источниками тепла.
• Исключить присутствие в рабочей зоне других возгораемых материалов.
• Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
• Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Особенности конструкции и обслуживание

По своему устройству редукторы различаются на устройства прямого и обратного действия. Различия между ними – в деталях конструкции, рабочие характеристики идентичны.

Конструкция редукторов для газового баллона

Кроме того, газовые редукторы применяют одноступенчатые и двухступенчатые. В одноступенчатом давление снижается за один этап. В двухступенчатом снижение проводят в два приема. Шире всего применяются баллонные одноступенчатые редукторы ввиду надежности конструкции удобства в применении.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Периодический осмотр и сервисные работы

Осмотры и сервисные работы делятся на ежедневные и периодические.

Проверка герметичности

Ежедневные осмотры требуется проводить до того, как приступить к работе. Периодические проверки выполняются, как правило, в специализированных мастерских. Для редукторов, снабженных фильтром, в состав работ входит его очистка или замена

Типовые неисправности и их ремонт

Отклонение рабочего давления от заданного может вызываться следующими причинами:

• Поломка пружины или ее смещение.
• Разгерметизация корпуса.

Утечка газа вызывается:

• Повреждение мембраны.
• Разгерметизация корпуса.
• Выход из строя клапана.

Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.

Важно! Помните, что, разбирая редуктор, вы принимаете на себя полную ответственность за последствия его использования.

Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.

После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.

Стандарты подсоединения к системе

Широко распространены устройства, поддерживающие два стандарта подключения редуктора к газовому баллону:

• ГОСТ — распространен в странах СНГ, применяется на стальных баллонах местного производства.
• GLK европейский стандарт, используется преимущественно на композитных баллонах.

Подключение редуктора к газовому баллону

По присоединению рабочего патрубка:

• Резьбовое соединение.
• Ниппели на 6,3 или 9 мм.
• Универсальный ниппель.
• GLK.

Некоторые газовые редукторы, например, РГДС, на заводе комплектуются запрессованным в корпус ниппелем на 9 мм.

Редукторы с регулировкой рабочего давления снабжаются резьбовым полудюймовым выходом, в котором в качестве опции можно закрепить накидной гайкой и универсальный ниппель.

Безопаснее использовать устройства, совпадающие по стандарту. Каждый переходник — это дополнительное соединение, повышающее риск утечки газа.

Порядок монтажа и запуска

В целях обеспечения пожарной безопасности следует соблюдать следующий порядок монтажа и запуска оборудования:

1. Провести тщательный внешний осмотр емкости, газового редуктора и трубопроводов и убедиться в отсутствии видимых дефектов и чрезмерного нагрева.
2. Присоединить редуктор к газовому баллону.
3. Присоединить устройство — потребитель к редуктору
4. Приоткрыть вентиль баллона, прислушаться.
5. Открыть вентиль редуктора (если присутствует).
6. Открыть вентиль устройства — потребителя и начать его использование.

При наличии свиста или щелчков немедленно закрыть вентиль газового баллона.

Необходимое давление и объем

Ключевыми характеристиками газового редуктора являются входное давление, рабочее давление и объем расходования, или максимальный объем газа, проходящий через устройство за час.

Входное давление обуславливается стандартным давлением в баллонах и обычно составляет 20 МПа.

Технические характеристики редукторов

Рабочее давление для бытовых нерегулируемых газовых редукторов задается на уровне 0,3 МПа ±5%

Для регулируемых полупрофессиональных и профессиональных адаптеров рабочее давление задается в пользователем в диапазоне 0-0,4 МПа, а для отдельных высокопроизводительных моделей — до 1,6 МПа

Объем расходования должен превышать объем, потребляемый устройством (или группой устройств) за час.

Регулируемый редуктор для газового баллона

Регулируемые газовые редукторы работают по тем же физическим принципам, что и нерегулируемые и имеют сходную конструкцию. Различие заключается в том, что сила сжатия редукционной пружины, подпирающей мембрану, может изменяться с помощью соосного пружине регулировочного винта в простейших моделях либо с помощью маховика и более сложной механической передачи.

Регулируемый редуктор для газового баллона

Принцип работы заключается в том, что, изменяя силу предварительного сжатия редукционной пружины, пользователь изменяет пороговое давление газа в рабочей камере, необходимое для срабатывания и закрытия впускного клапана. К деталям также добавляется манометр, устанавливаемый на рабочем патрубке и позволяющий визуально следить за результатом регулировки.

Общие правила выбора баллонного редуктора

Суммируя правила выбора редуктора под газовый баллон, следует отметить, что:

Классификация редукторов для газовых баллонов

1. необходимо набросать схему планируемой системы от газового баллона до конечного потребителя;
2. четко сформулировать следующие требования к устройству:

• Назначение.
• Рабочее давление.
• Необходимость регулировки.
• Максимальный объем.
• Способ присоединения к газовому баллону и к рабочему устройству.
• Доступность обслуживания и ремонта.
• Отведенный бюджет.

3. Из всего многообразия представленных на рынке изделий следует выбрать те, которые удовлетворяют сформулированным требованиям.
4. Далее нужно вписать модели и их характеристики в сравнительную таблицу и провести ценовой анализ.

Если подходящие по сформулированным требованиям устройства не укладываются отведенный бюджет, то надо либо пересмотреть бюджет, либо упростить требования к устройству.

Область применения устройств

Везде, где нет стационарного газораспределения, люди применяют пропан в баллонах. И к каждому баллону присоединен тот или иной редуктор. Самые популярные применения это:

Использование редуктора для пайки и сварки

• Бытовые и переносные плиты и гриля.
• Газовые колонки и тепловые пушки для обогрева помещений.
• Тепловые зонтики для обогрева зон отдыха.
• Газовые резаки и сварочные горелки.
• Топливо для сухопутного и речного транспорта.

Во многих станах созданы широкие газораспределительные сети, обеспечивающие перезарядку и подвоз газовых баллонов потребителям.

Редуктор для газового баллона обеспечивает безопасную и стабильную работу устройств, потребляющих газ.

Газовый редуктор пропановый бытовой в Украине.

Цены на Газовый редуктор пропановый бытовой на Prom.ua

Пропановый регулируемый редуктор для бытового газового баллона OZKAN

На складе в г. Черновцы

Доставка по Украине

470 грн

Купить

GazMaster Запчастини та комплектуючі до газового обладнання

Пропановый редуктор для бытового газового баллона РДСГ 1-1,2 (Беларусь)

На складе в г. Черновцы

Доставка по Украине

295 грн

Купить

GazMaster Запчастини та комплектуючі до газового обладнання

Редуктор бытовой газовый РДСГ-1-1.2 баллонный Лягушка (пропановый)

На складе в г. Киев

Доставка по Украине

270 грн

Купить

СупеРР-Маркет Полезных Товаров

Газовый редуктор пропановый регулируемый с выходом под резьбу 1/2″

На складе в г. Черновцы

Доставка по Украине

271 грн

Купить

GazMaster Запчастини та комплектуючі до газового обладнання

Редуктор пропановий бытовой 30 mbar Cavagna

На складе в г. Киев

Доставка по Украине

215 грн

Купить

Electro Weld

Газовый пропановый редуктор SHARK 1200 mbar 112 kW 150 л.с. c ЭМК

На складе в г. Харьков

Доставка по Украине

1 608 грн

Купить

GazMax – магазин газобалонного оборудования

Редуктор пропановый с ручной регулировкой, Италия

Доставка из г. Павлоград

405 грн

Купить

100 мелочей

Газовое оборудование – Редуктор пропановый бытовой РДСГ 1-1.2-9504 (лягушка)

Доставка по Украине

Цену уточняйте

Сварочное оборудование и комплектующие Welds

Редуктор пропановый газовый 2го поколения электрический

Доставка из г. Дрогобыч

1 469 грн

Купить

Zabavka SHOP

Редуктор пропановый РДСГ-1-1,2

На складе

Доставка по Украине

300 грн

Купить

СПЕЦ-ЦЕНТР

Редуктор газовый баллонный бытовой

Доставка по Украине

360 грн

Купить

Маскимум

Пропановый редуктор РДСГ 1 1. 2 ”Лягушка”

На складе

Доставка по Украине

215 грн

Купить

Редуктор пропановый газовый 2го поколения вакумный

Доставка по Украине

1 524 грн

Купить

Zabavka SHOP

Газовый пропановый редуктор для баллона с регулировкой (Италия)

На складе

Доставка по Украине

230 грн

Купить

Теплотехника

Редуктор пропановый (ПОД ГАЗОВУЮ ПЛИТУ), 2029277

Доставка по Украине

498.66 грн

Купить

ООО ” Кронос-Авто”

Смотрите также

Редуктор баллонный пропановый бытовой РДГС 1-1,2 (лягушка) производитель Гродно

Доставка из г. Харьков

300 грн

Купить

Интернет-магазин Ассорти Инструмент

Редуктор баллонный пропановый бытовой регулируемый “OZKAN” (лягушка с циферблатом ) производитель Турция

Доставка из г. Харьков

600 грн

Купить

Интернет-магазин Ассорти Инструмент

Редуктор баллонный пропановый бытовой “BRADAS” с манометром контроля остатков газа в баллоне (Польша)

Доставка из г. Харьков

700 грн

Купить

Интернет-магазин Ассорти Инструмент

Комплект для газової плити шланг 2м, Пропановий редуктор РДОГ

Доставка по Украине

350 грн

Купить

Магазин “Vitkov”

Редуктор газовый баллонный бытовой РДСГ-1-1.2 (“жабка”)

Доставка по Украине

250 грн

Купить

ФЛП Аббасова Амелия Гурбаналиевна

Газовый редуктор MOST BRASS пропановый

Доставка из г. Киев

1 998 грн

Купить

Зварювальний магазин “ПРОВАР”

Редуктор для бытового газового баллона РДСГ 1-1,2, Цветлит

Доставка по Украине

308 грн

Купить

RMNT – ЗАПЧАСТИ БЫТ

Вентиль пропановый для бытового газового баллона типа “Пикник”

Доставка из г. Черновцы

200 грн

Купить

GazMaster Запчастини та комплектуючі до газового обладнання

Редуктор газовый бытовой РДСГ-1-1,2 для бытовых газовых баллонов пр-во Беларусь

Доставка по Украине

569 грн

Купить

Интернет- магазин Shoppline

Газовый пропановый редуктор SHARK 1200 mbar 112 kW 150 л. с. c ЭМК

Доставка по Украине

1 180 грн

Купить

avtoGas

Редуктор пропановый РДСГ-1-1,2 жабка

На складе

Доставка по Украине

475 грн

Купить

ТОВ Экспловелд-Б

Редуктор газовый бытовой РДСГ-1-1,2 для бытовых газовых баллонов пр-во Беларусь

Доставка из г. Винница

528 грн

Купить

Интернет-магазин “Восторг”

Редуктор пропановый “жабка” CAVAGNA Group Италия

На складе

Доставка по Украине

550 грн

Купить

ТОВ Экспловелд-Б

Редуктор пропановый Omeca, Редуктор бытовой пропановый Cavagna (Италия)

Доставка по Украине

220 грн

Купить

ООО “Компания “Парк”

методика, периодичность, сроки и требования

Владельцы жилья, не подключенного к магистрали с природным газом, часто в качестве источника топлива используют газгольдеры или баллоны с пропан-бутаном. Выравнивание рабочих показателей производится с помощью специальной арматуры – газовых пропановых редукторов, которые при необходимости снижают давление в баллоне и поддерживают его на заданном уровне.

Чтобы оборудование было исправным, следует знать правила поверки редукторов газовых баллонов, а также соблюдать требования к установке и эксплуатации приборов. Рассмотрим вопросы, касающиеся использования пропановых устройств, а также контроля над ними.

Содержание статьи:

• Необходимость использования газовых редукторов
  • Устройство, принцип работы и виды
  • Правила безопасной эксплуатации
• Поверка манометров на баллонах с газом
  • Устройство и назначение расходомера
  • Периодичность и порядок поверки
• Выводы и полезное видео по теме

Необходимость использования газовых редукторов

Без установки специального устройства – – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Редукторы устанавливают на емкости с различными видами газа. В бытовых целях используют баллоны с пропаново-бутановой смесью, и приобретать следует именно пропановые модели

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Схема однокамерного редуктора с двумя манометрами, позволяющими следить за изменениями параметров, и регулировочным винтом для снижения рабочего давлениями

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

• металлический или полимерный корпус;
• присоединительный патрубок с накидной гайкой;
• рабочий патрубок с резьбой;
• фильтрующий узел;
• две камеры, между которыми расположена мембрана;
• клапан с седлом на штоке;
• две пружины – задающая и возвратная;
• .

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Характеристики указаны на корпусе редуктора. Штамп наносят несмываемой краской в заводских условиях, информация включает предельные параметры давления, производительность, дату выпуска, тип газа

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

При выборе адаптера необходимо учитывать такие характеристики, как раб. температура, максимальное и рабочее давление, расход газа, способ подключения

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Также нужно проверить, хорошо ли работает регулировочный винт, и не произошла ли за время простоя разгерметизация соединений. Самый простой способ самостоятельной проверки – с помощью мыльного раствора

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

• выполнять сварочные работы вблизи действующего газового оборудования;
• проверять герметичность открытым огнем – зажигалкой или спичкой;
• отогревать замерзшую арматуру открытым огнем;
• устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
• использовать манометры с неподходящими техническими характеристиками;
• применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

Если нарушилась функциональность редуктора и он стал самопроизвольно пропускать газ, его нужно снять и отремонтировать. Неполадки часто возникают из-за того, что клапан перестает плотно прилегать к седлу

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Поверка манометров на баллонах с газом

Когда говорят о проверке редукторов, на самом деле имеют в виду поверку манометров на . Откроем секрет: в госреестре СИ РФ редукторы не указаны, а вот манометры как раз присутствуют. И когда приходят специалисты, они проверяют работу расходомеров – точно так же, как производят .

Но следить за функционированием редуктора также необходимо, так эти два устройства работают в одной связке. Неисправность одного из элементов немедленно скажется на работе всей системы.

Устройство и назначение расходомера

На бытовые редукторы устанавливают манометры, соответствующие требованиям ГОСТ 2405-88. Главное назначение приборов – контроль над давлением в газовой системе. Чтобы точно установить рабочие параметры, используют два устройства – на входе и на выходе.

Конструкция расходомеров состоит из следующих элементов:

• прочный металлический корпус, с одной стороны закрытый стеклом;
• шкала с единицами измерения – Па, Мпа, кгс/см²;
• стрелка, окрашенная в яркий цвет;
• чувствительный элемент, находящийся внутри корпуса и приводящий в движение стрелку.

Элемент, отвечающий за вращение стрелки, может отличаться. Для среды с низким давлением используют мембранные устройства, но для газовых сетей чаще применяют пружинные модели – стрелка движется за счет сокращения или выпрямления пружины.

[adinserter name=»mobile: вставка в тексте — 6]

Чтобы пользователю было легче ориентироваться и регулировать параметры по необходимости, на шкалу наносят красную черту – как раз напротив меток рабочего давления.

Некоторые правила установки и эксплуатации:

Галерея изображений

Фото из

На каждый баллон или комплект баллонов устанавливают редукторы с манометрами. Место установки – между запорной арматурой газового баллона и трубопроводом. Для присоединения используют специальные штуцеры

Нормативными требованиями определен класс точности: при раб. давлении выше 2,5 Мпа – 1,5, при раб. давлении до 2,5 Мпа – 2,5

Необходимо пользоваться такими манометрами, у которых предел измерений раб. давления находится во второй трети части шкалы, то есть посередине

Измерительные приборы устанавливают так, чтобы стекло было в зоне видимости, а шкала и стрелка отчетливы видны

Манометр прямого действия на пропановом редукторе

Класс точности манометров для редуктора

Шкала для определения рабочего давления

Показания манометра доступны проверяющему

По цветовой маркировке бытовые манометры для газовых редукторов отличаются от аналогичного оборудования для других видов газа. Если кислородную арматуру окрашивают в голубой цвет, аммиачную – в желтый, ацетиленовую – в белый, то приборы для пропан-бутановых баллонов – только в красный цвет.

Периодичность и порядок поверки

Любое газовое оборудование подлежит регулярной поверке, даже если оно не используется или применяется сезонно, в летний период.

По нормам, существует первичная поверка – до ввода в эксплуатацию или после ремонта. Остальные мероприятия проводят периодически, планово или после аварии

Производить поверку могут только организации, имеющие аккредитацию или лицензию. В нашей стране – это чаще всего компании, так или иначе связанные с Газпромом — основным поставщиком газа. Обязанность собственника жилья, в котором установлены газовые баллоны, – вовремя оформить вызов и проконтролировать посещение специалиста.

По результатам поверки ставится знак или выдается свидетельство, которое нужно хранить до следующей процедуры. Специальный знак обычно наносят на корпус прибора, а если нет возможности – то ставят прямо в свидетельство.

Требования к знаку или документации, а также порядок проведения поверки определяет федеральный орган исполнительной власти.

Очень важно не нарушать сроки: поверку манометров и установку пломбы (клейма) производят раз в 12 месяцев.

Если на манометре отсутствует клеймо или пломба, забыли вовремя вызвать представителя обслуживающей организации, «поведение» стрелки не соответствует реальной обстановке или видны явные механические повреждения – газовую плиту эксплуатировать нельзя!

На промышленных объектах каждые полгода делают дополнительную проверку исправности оборудования контрольным манометром, после чего делают запись в журнал. Порядок, периодичность, сроки указывают в инструкции по безопасному обслуживанию баллонов

Требования к оборудованию, применяемому для огневых работ, гораздо строже. Например, газовые редукторы для баллонов с пропаном проверяют раз в квартал, а шланги – каждые 3 месяца.

Выводы и полезное видео по теме

Чего следует опасаться при покупке баллонов:

Рекомендации по самостоятельному ремонту:

Только исправное газовое оборудование может обеспечивать комфорт и безопасность владельцев домов. Регулярные поверки – это еще один из способов защитить граждан от случайной аварии, поэтому к требованиям газовой службы нужно относиться с вниманием и ответственностью.

В случае с газовыми редукторами – один раз в год приглашать специалиста для поверки манометров, а при необходимости – заменять или ремонтировать оборудование.

Вы можете поучаствовать в обсуждении, оставить комментарии к материалу, поделиться опытом или задать интересующие вопросы нашим специалистам — блок для связи расположен под статьей.

Как работает баллон со сжиженным нефтяным газом? Читайте факты о сжиженном газе от Elgas

• администратор
• Последнее обновление: 27 июля 2021 г.

Давление в газовом баллоне слишком велико для большинства применений и составляет до 2482 кПа. Газовые регуляторы подключены к выпускным клапанам газового баллона, чтобы снизить давление в баллоне с пропаном и сжиженным нефтяным газом до гораздо более низкого рабочего давления 2,75 кПа.

Газовый баллон работает под давлением, которое обычно значительно превышает требуемое рабочее давление. Существуют специальные газовые регуляторы по типу газа, которые используются для снижения давления в баллоне до необходимого рабочего давления.

Сжиженный нефтяной газ находится под давлением в виде жидкости и снова превращается в газ при сбросе давления.

Давление газового баллона слишком высокое и непостоянное для использования, так как изменение температуры влияет на давление. Для газовых баллонов требуется газовый регулятор, чтобы уменьшить давление газового баллона и обеспечить постоянное рабочее давление.

Газовый баллон для сжиженного нефтяного газа работает за счет хранения газа под давлением. Чтобы снизить высокое давление до приемлемого уровня, газ пропускается через газовый регулятор, чтобы снизить давление до уровня, необходимого для газовых приборов. LPG уникален тем, что сжижается при умеренном давлении по сравнению с баллонами со сжатым газом высокого давления.

Газовый баллон для сжиженного нефтяного газа работает, когда сжиженный нефтяной газ, хранящийся в виде жидкости под давлением, снова превращается в газ, сбрасывая часть давления в газовом баллоне во время использования. Газовый баллон-баллон LPG работает после заполнения сжиженным газом под давлением. Сжиженный нефтяной газ снова превращается в газ, когда он выходит из баллона со сжиженным нефтяным газом, а затем проходит через газовый регулятор, когда давление сбрасывается за счет использования некоторого количества газа.

Баллон с пропаном работает путем хранения пропана в виде жидкости после того, как он заполнен под давлением, и превращается обратно в газ, когда вы немного сбрасываете давление с помощью барбекю или газовых приборов. Газ находится в верхней части баллона со сжиженным нефтяным газом, а жидкий сжиженный нефтяной газ — внизу.

Сжиженный нефтяной газ обычно хранится в жидком виде в стальных емкостях, начиная от небольших газовых баллонов для барбекю и заканчивая большими газовыми баллонами и резервуарами для хранения.

Газ в резервуарах для сжиженного нефтяного газа

Газ в резервуарах для сжиженного нефтяного газа представляет собой сжиженный нефтяной газ под давлением, от 0 кПа при -42°C до 1794 кПа при 54°C, и снова превращается в газ при сбросе давления. Сжиженный нефтяной газ (пропан) существует как в виде жидкости, так и в виде пара (газа) внутри баллона. См. изображение ниже.

Работа с газовыми баллонами для сжиженного нефтяного газа (работы с резервуарами для пропана) с жидкостью и газом внутри

Газовый баллон со сжиженным нефтяным газом работает (бак с пропаном работает), при этом часть пропана на сжиженном нефтяном газе в верхней части баллона находится в газообразной форме, а в нижней части находится в жидком состоянии. (См. изображение)

Сжиженный нефтяной газ, включая пропан, можно сжимать в жидкость при относительно низком давлении, и его также называют сжиженным природным газом — ШФЛУ.

Жидкость LPG-пропан закипает и снова превращается в пар, когда вы сбрасываете часть давления в газовом баллоне с помощью газа.

Почти все области применения СНГ связаны с использованием паров газа, а не сжиженного газа.



Газовый баллон для сжиженного нефтяного газа – баллон с пропаном – газовый баллон для приготовления пищи

Баллоны для сжиженного нефтяного газа (баллоны с пропаном) также могут называться «Газовые баллоны с пропаном», «Газовые баллоны», «Газовые баллоны для сжиженного нефтяного газа» или просто «Газовые баллоны». ».

Баллоны для сжиженного нефтяного газа (баллоны с пропаном) содержат как жидкость, так и газ, поскольку сжиженный нефтяной газ сжижается при относительно низком давлении.

Баллон для сжиженного нефтяного газа (баллон с пропаном) считается баллоном низкого давления по сравнению с баллоном высокого давления при использовании с СПГ.

Размеры газовых баллонов для сжиженного нефтяного газа различаются в зависимости от области применения и спроса.

Небольшой баллон для сжиженного нефтяного газа переносной, используется в кемпинге.

Из чего состоят резервуары для сжиженного нефтяного газа

Резервуары для сжиженного нефтяного газа обычно изготавливаются из сварной стали, алюминия или композитных материалов. Сталь, безусловно, является наиболее распространенным материалом, так как ее проще всего изготовить и она является дешевым материалом. Некоторые баллоны сделаны из алюминия или композитных материалов для снижения веса.

Алюминий довольно часто используется для цилиндров вилочных погрузчиков, связанных с безопасным подъемом.

Использование алюминия позволяет снизить вес, чтобы обеспечить подачу большего количества газа, но при этом оставаться в пределах безопасного веса.

Самая последняя инновация — цилиндр из композитного материала.

Обычно это стекловолокно с ударопрочной пластиковой внешней оболочкой.

Некоторые модели имеют внутреннее покрытие из ПЭВП, в то время как другие имеют тонкое стальное покрытие.

Как жидкость сжиженного нефтяного газа (пропана) превращается в газ – испаряется

Знаете ли вы, что каждый раз, когда вы включаете один из ваших газовых приборов, газовый баллон сжиженного нефтяного газа (пропановый баллон работает), когда ваш газ начинает кипеть? Если бы вы могли видеть сквозь сталь, вы бы также заметили, что она выглядит так же, как кипящая вода.

Большая разница в том, что это происходит при -42°C или -44°F.

Это испарение, при котором сжиженный нефтяной газ (пропан) превращается из жидкости в пар (газ).

Пары сжиженного нефтяного газа удерживаются в верхней части баллона с сжиженным нефтяным газом, а жидкий сжиженный нефтяной газ — в нижней части, как показано на прилагаемом изображении.

СНГ (пропан) Температура кипения

Вода закипает при 100°C или 212°F, превращаясь в газ (пар). Напротив, сжиженный нефтяной газ кипит при -42°C или -44°F, превращаясь в пар.

Сжиженный нефтяной газ остается жидким, поскольку он находится под давлением в баллоне с сжиженным нефтяным газом (баллоне с пропаном).

Жидкость очень похожа на воду.

В естественном состоянии бесцветен и не имеет запаха.

Испарение сжиженного нефтяного газа (пропана) – как кипит сжиженный нефтяной газ

При использовании сжиженного нефтяного газа вы выпускаете его из газового баллона, и он снова превращается в газ. С практической точки зрения он используется так же, как природный газ, хотя энергоемкость сжиженного нефтяного газа намного выше. Поскольку он портативный, его можно использовать в транспортных средствах, а также для отопления дома, горячего водоснабжения и приготовления пищи.

Для закипания жидкий сжиженный нефтяной газ забирает тепло от стальных стенок газового баллона сжиженного нефтяного газа (баллона с пропаном), который, в свою очередь, работает, получая тепло от окружающего воздуха.

Жидкость сжиженного нефтяного газа закипает и снова превращается в пар, когда вы сбрасываете давление в газовом баллоне (баллоне с пропаном) путем включения газового прибора.

Как и в случае с водой, чем больше тепла применяется, тем быстрее она закипает и быстрее испаряется.

Давление пара в газовом баллоне (баллоне с пропаном) также увеличивается с температурой, как описано ниже.

Таким образом, поскольку сталь бутылки забирает тепло из тепла окружающего воздуха, холодная погода замедлит скорость испарения.

Из-за испарения газовый баллон (баллон с пропаном) кажется более холодным, чем температура окружающей среды.

Газовый баллон становится еще холоднее, когда вы используете газ.

При правильных условиях, при очень быстром использовании газа, на газовом баллоне (баллоне с пропаном) может образоваться лед!

Давление сжиженного нефтяного газа

Давление сжиженного нефтяного газа относится к средней силе на единицу площади, которую сжиженный газ оказывает на внутренние стенки газового баллона сжиженного нефтяного газа (бака с пропаном). Давление газа зависит от температуры. Давление сжиженного нефтяного газа изменяется от 0 кПа (0 фунтов на кв. дюйм изб. или 0 бар) при -43°C до 2482 кПа (360 фунтов на кв. дюйм или 24,8 бар) при 70°C.

СНГ – сжиженный газ. Таким образом, давление внутри баллона будет оставаться одинаковым от полного до испарения последнего жидкого СУГ. Тогда давление упадет, с использованием последних паров LPG.

Давление LPG измеряется в килопаскалях (кПа), фунтах на квадратный дюйм (psi) или «барах».

Давление сжиженного нефтяного газа (пропана) зависит от температуры

Как упоминалось ранее, когда сжиженный нефтяной газ хранится в газовом баллоне (баллоне с пропаном), он находится под давлением. Термин «давление» относится к средней силе на единицу площади, с которой газ воздействует на внутренние стенки баллона со сжиженным нефтяным газом (баллон с пропаном).

(показана таблица давления и температуры сжиженного нефтяного газа)

Давление измеряется в килопаскалях (кПа) или фунтах на квадратный дюйм (psi).

«Бар» — еще одна единица измерения давления.

1 бар = 100 кПа, поэтому это метрическая единица измерения, а не единица измерения СИ.

Давление сжиженного нефтяного газа может сильно варьироваться в зависимости от температуры, как показано на графике.

Уровень заполнения газового баллона играет роль при использовании сжиженного нефтяного газа, поскольку он влияет на скорость испарения.

Какое давление в баллоне с сжиженным нефтяным газом (пропаном)?

Сжиженный нефтяной газ находится под давлением в виде жидкости и снова превращается в газ при сбросе давления. Работает газовый баллон-баллон сжиженного нефтяного газа (работает баллон с пропаном) при давлении сжиженного нефтяного газа (пропана) от 152 кПа (24 фунта на кв. дюйм изб.) при 0°C до 1794 кПа (257 фунтов на кв. дюйм изб.) при 54°C.

Давление падает до нуля при -43ºC (что чуть ниже точки кипения), а при еще более высоких температурах давление возрастает.

Испарение должно соответствовать потреблению при работе баллона со сжиженным нефтяным газом (работает баллон с пропаном)

Количество газа, которое устройство или устройства забирают из газовых баллонов (баллонов с пропаном), должно соответствовать скорости испарения при работе баллона со сжиженным газом (работает баллон с пропаном).

Переход на сосуд большего размера может обеспечить более высокую скорость испарения.

Тепло поглощается оболочкой сосуда и жидкостью.

Чем больше бак или чем полнее бак, тем больше газа можно испарить при данной температуре.

Таблицы испарения используются для согласования требуемой скорости испарения с сосудом соответствующего размера.

Таблицы испарения показывают максимальные скорости непрерывного испарения в МДж/ч при различных температурах окружающей среды для каждого доступного размера сосуда.

Работа с баллонами для сжиженного нефтяного газа (баки с пропаном) с клапанами баллонов с сжиженным нефтяным газом

Все баллоны с сжиженным нефтяным газом работают (баки с пропаном работают) с газовым клапаном той или иной формы. Клапан «POL» является наиболее распространенным типом клапана для сжиженного нефтяного газа в Австралии и подходит для большинства баллонов с сжиженным нефтяным газом весом от 4 до 210 кг.

Соединение клапана POL отличается обратной — левой — резьбой.

Клапан сброса давления встроен в клапан POL для обеспечения безопасности.

Соединение газовой линии

Отвод газовой линии или регулятор ввинчивается в большое отверстие с внутренней резьбой на боковой стороне клапана.

Уникален тем, что имеет левую или обратную резьбу. Итак, чтобы затянуть его, вы поворачиваете разъем против часовой стрелки. №

Затяжка осуществляется гаечным ключом или поворотом маховика.

Вы всегда должны проводить тест на утечку с мыльной водой после каждого повторного подключения.

Газовый баллон со сжиженным нефтяным газом (работает с пропановым баллоном) путем поворота маховика газового клапана

Газовый баллон со сжиженным нефтяным газом работает (работает с пропановым баллоном), поворачивая маховик против часовой стрелки, чтобы запустить поток газа, но вы должны избегайте резкого поворота до упора в открытом положении.

Расположенный в верхней части клапана POL, маховик газового клапана управляет потоком газа после надежного соединения.

Открытие клапана на 2 или 3 оборота — это все, что вам нужно.

Вы перекрываете подачу газа, поворачивая маховик по часовой стрелке, плотно затягивая его только рукой.

ПРЕДОСТЕРЕЖЕНИЕ. Никогда не открывайте клапан, если он не прикреплен.

Клапан сброса давления

Клапан сброса давления — это самая важная функция безопасности в работе баллона со сжиженным нефтяным газом (работает баллон с пропаном).

Он встроен в клапан POL и выглядит как выступ напротив основного соединения.

Обычно он включает пластиковую пылезащитную крышку, которую следует оставить на месте.

Предохранительные клапаны предназначены для сброса избыточного давления, которое может возникнуть в результате переполнения или воздействия чрезмерного тепла или огня.

Функция клапана сброса давления заключается в предотвращении разрыва баллона в маловероятном случае чрезмерного повышения давления.

Клапаны сброса давления удерживаются в закрытом положении под действием мощной внутренней пружины.

Пока давление меньше давления пружины, клапан будет оставаться закрытым.

Работа с газовым баллоном для сжиженного нефтяного газа (работа с баллоном с пропаном) путем сброса газа

Если давление поднимается выше безопасного уровня, баллон с сжиженным нефтяным газом работает (работает баллон с пропаном), когда предохранительный клапан открывается для сброса избыточного давления.

В этом случае вы можете услышать шипящий звук и увидеть, как высвобождаются пары холодного газа.

После сброса достаточного давления клапан закрывается.

Если это когда-нибудь случится, просто держитесь подальше от этого места и дайте газу рассеяться.

Наличие клапана сброса давления, выпускающего газ, встречается редко. Большинство людей никогда не испытают вентиляцию легких.

Вам также следует позвонить своему поставщику сжиженного нефтяного газа из безопасного места и сообщить ему, что ваш газовый баллон выпускает газ.

Не пользуйтесь мобильным телефоном, любыми электрическими устройствами или другими источниками воспламенения вблизи газового баллона.

Заключительные мысли

Газовый баллон-баллон для сжиженного нефтяного газа (пропановый баллон) работает незаметно после того, как за многие десятилетия превратился в очень безопасную систему хранения и доставки газа.

Они также просты в эксплуатации и не требуют особого внимания до тех пор, пока их не потребуется заправить.







Просмотреть больше блогов о сжиженном нефтяном газе

Комментарии, вопросы или отзывы?

Пожалуйста, напишите нам по адресу:   [email protected]

Информация в этой статье получена из различных источников и считается верной на момент публикации. Однако информация может быть не безошибочной и применимой не во всех обстоятельствах.

Газовый регулятор: Что такое газовый регулятор LPG?

Опубликовано в июне 2022 г. В блоге

Газовый регулятор снижает высокое давление из газового баллона до постоянного регулируемого давления в соответствии с требованиями приложения. Газовые регуляторы используются для сжатых газов, сжиженных под давлением, например, газовые регуляторы LPG для газовых баллонов SWAP’n’GO и больших бытовых газовых баллонов, поставляемых Elgas.

Функция газового регулятора

Основная функция регулятора сжиженного нефтяного газа заключается в снижении давления в газовом баллоне с 400–1200 кПа до требуемого рабочего давления 2,75 кПа для газовых приборов. Давление газового баллона зависит от температуры, но газовый регулятор LPG должен постоянно поддерживать 2,75 кПа.

Типы регуляторов газа включают регулятор газа для сжиженного нефтяного газа, регулятор газового баллона с ацетиленом и регулятор газового баллона с кислородом. Установка газового регулятора может включать в себя байонетные фитинги, газовые фитинги pol и другие фитинги газового регулятора, подходящие для различных газовых приборов и оборудования, таких как сварочные аппараты MIG. Баллоны Elgas LPG регулярно проверяются, чтобы убедиться, что газовый регулятор и другие газовые фитинги правильно подключены и работают оптимально.

Как работает газовый регулятор?

Сжиженный нефтяной газ поступает в регулятор через входное отверстие, а давление контролируется подпружиненной диафрагмой, настроенной на заводе. Диафрагма перемещается при изменении давления и соответствующим образом регулирует впускной клапан. Газовые регуляторы являются важным компонентом вашей системы сжиженного нефтяного газа для снижения давления газа и обеспечения безопасности для вашего дома, бизнеса, барбекю, каравана или автодома.

Давление в баллоне со сжиженным нефтяным газом может составлять 400–1200 кПа по сравнению с давлением газа регулятора сжиженного нефтяного газа 2,75 кПа, которое обычно требуется для газовых приборов, работающих на сжиженном нефтяном газе. Давление газа в газовом регуляторе сжиженного нефтяного газа предварительно установлено для достижения стандартного рабочего давления. Стоит отметить, что регулятор газа пропана такой же, как регулятор газа. Сжиженный газ такой же, как пропан.

В этом коротком видео (8:29) объясняются все основы работы со сжиженным нефтяным газом, газовых регуляторов для сжиженного нефтяного газа, газовой арматуры и многого другого…

Снятие газового регулятора с газового баллона

(Газовые баллоны с фитингами POL )

Если ваша бутылка для барбекю или баллон с пропаном пусты, а газовый регулятор неисправен, регулятор может нуждаться в замене. Если вы являетесь клиентом Elgas, мы позаботимся об этом и заменим ваш старый газовый баллон на новый. Вот несколько простых шагов, связанных с удалением и заменой вашего старого газового регулятора.

1. Убедитесь, что маховик газового клапана выключен.
2. Чтобы снять газовый регулятор, поверните маховик газового регулятора по часовой стрелке.
3. Отвинтите и снимите регулятор и замените его новым.

Небольшое количество газа, оставшегося в системе, может выйти при снятии газового регулятора.

Регулятор давления газа

Низкое, среднее и высокое давление могут работать с газовым регулятором. Регуляторы давления газа регулируются с помощью уравновешенных диафрагм. Версии с регулируемым давлением газа регулятора включают регуляторы газа ацетилена на 150 кПа, регуляторы газа кислорода 800 кПа, регуляторы газа аргона 150 кПа, регуляторы газа азота 50 фунтов на квадратный дюйм и регуляторы газа гелия 150 фунтов на квадратный дюйм.

Давление газа в регуляторе может быть предварительно настроено на заводе, как и в случае с газовым регулятором LPG на 2,75 кПа. Для других газов максимальное значение предварительно установлено на заводе, но его можно регулировать в сторону уменьшения для снижения рабочего давления. Регулируемые газовые регуляторы имеют два круглых манометра и регулировочную ручку.

Один манометр показывает давление в цилиндре (давление на входе), а другой манометр показывает давление газа на выходе регулятора (давление на выходе). Это выходное давление представляет собой рабочее давление, которое устанавливается пользователем для конкретного применения.

Эти газовые регуляторы бывают одноступенчатыми и двухступенчатыми. Двухступенчатые регуляторы лучше поддерживают постоянное высокое или низкое давление, но их покупка дороже.

Как работает газовый регулятор?

Газовый регулятор автоматически снижает давление газа высокого давления в газовом баллоне до требуемого более низкого давления для приборов или оборудования. Газовый регулятор делает это с помощью диафрагмы и пружин, которые автоматически регулируют газовый регулятор для модуляции давления.

Регулятор газа работает вместе с клапаном сброса давления газа, что позволяет свободно работать диафрагме регулятора газа. Если вентиляционное отверстие газового регулятора закрыто, подача газа будет затруднена. В вентиляционном отверстии газового регулятора не должно быть грязи и мусора, чтобы обеспечить правильную работу газового регулятора.

Компания Elgas применяет безопасный подход к использованию баллонов со сжиженным газом. Мы регулярно обслуживаем все наши баллоны и используем только лучшие регуляторы, адаптеры, соединители, домкраты и другую газовую арматуру, чтобы вы могли наслаждаться энергоэффективным и экономичным отоплением, приготовлением пищи и горячей водой для вашего дома или бизнеса.

Регулятор газа проблемы

Газ является основным источником энергии для использования в помещении, а также для барбекю и приготовления пищи на открытом воздухе по всей Австралии. Но что, если ваш гриль не работает должным образом или пламя слишком низкое и неэффективное? Возможно у вас проблемы с регулятором. Вот некоторые проблемы с газовым регулятором, с которыми иногда сталкиваются производители гриля, а также несколько простых решений.

Низкая температура или слабое пламя : Если ваш регулятор имеет тенденцию к залипанию, он ограничит количество пара, подаваемого на ваши горелки, и не обеспечит желаемую температуру гриля.

Гриль не получает газ : Если ваш бак полон, а в гриль не поступает газ, возможно, у вас утечка газа. Если есть утечка, пришло время заменить регулятор.

Газовый регулятор замерз : Пар внутри регулятора очень холодный, поэтому образование конденсата является нормальным явлением. Замерзание внутри регулятора является обычным явлением, но есть вещи, на которые следует обратить внимание.

• Газовый баллон стоит не вертикально
• Газовый баллон переполнен

В обоих случаях газовый регулятор может замерзнуть и работать неправильно.

Оранжевое или желтое пламя : Проверьте клапаны и шланги на наличие препятствий. Компоненты регулятора могут нуждаться в замене.

С Elgas на вашей стороне проблемы с регуляторами остались в прошлом. Если в вашем списке пожеланий есть экономичный экологически чистый газ, мы вам поможем. Для продажи газа, обслуживания, замены комплектов регуляторов и запасных частей высшего качества выбирайте Elgas.

Фитинги для газовых баллонов

Фитинги для газовых баллонов включают газовый регулятор, газовую трубу, соединители BSP, газовые клапаны и фитинги для газовых баллонов POL, необходимые для создания полной газовой системы для сжиженного нефтяного газа, которая соединяет газовый баллон с устройством. Фитинги для газовых баллонов, называемые косичками или медными косичками, представляют собой гибкие фитинги для газовых баллонов POL, которые соединяют газовый баллон с переключающим клапаном или непосредственно с газовым регулятором.

Поток газа газового регулятора поступает от переключающего клапана, который определяет, какой газовый баллон используется. Лицензированные газовщики требуются для всех работ, связанных с газом, включая газовые регуляторы, давление газа, фитинги газовых баллонов и пайку с наполнителем для газовых приборов.

Барбекю Газовый баллон с фитингами POL

Фитинги для газовых баллонов BBQ (фитинги для газовых баллонов POL) включают меньше компонентов, чем бытовая установка. Типичные фитинги для газовых баллонов для барбекю включают газовый регулятор POL LPG с фитингами для газовых баллонов POL, газовым шлангом и разъемом. Газовый регулятор POL LPG, газовый шланг и соединитель обычно поставляются в сборе, но шланги также продаются отдельно.

Адаптеры клапана для кемперов также могут потребоваться для фитингов POL или фитингов для газовых баллонов барбекю, если у вас есть газовый баллон или прибор для кемперов. Некоторым уличным приборам также требуются пьезоэлектрические воспламенители, сменные клапаны, различные переходники для газовых баллонов для барбекю и комплекты газовых фитингов для преобразования барбекю на природный газ. Для получения информации о газовых баллонах SWAP’n’GO и других услугах Elgas свяжитесь с нами онлайн, по телефону или лично в ближайшем сервисном центре Elgas.

Убедитесь, что вы знаете, какой тип резьбы используется в ваших фитингах. Типы резьбы включают резьбу BSPP, BSPT и NPT.

СНГ хранится под давлением

СНГ хранится под давлением в виде жидкости в газовых баллонах, которые обычно изготавливаются из сварной стали, нержавеющей стали, оцинкованной стали или композитных материалов. Сжиженный нефтяной газ (пропан) снова превращается в газ, когда вы немного сбрасываете давление в газовом баллоне, включив прибор.

Давление в газовом баллоне может быть 800-9.00кПа. Это зависит от температуры окружающей среды, воздействия солнечного тепла и количества газа, оставшегося в газовом баллоне.

Газовый регулятор Давление для приборов

Давление на входе в австралийские газовые приборы, работающие на сжиженном нефтяном газе, обычно требует давления газа 2,75 кПа в газовом регуляторе. Поток давления газа в газовом регуляторе уменьшается и обеспечивает безопасную доставку постоянного давления газа 2,75 кПа из газового баллона к вашим приборам через фитинги газового баллона. Газовые регуляторы для баллонов со сжиженным нефтяным газом являются неотъемлемой частью системы сжиженного нефтяного газа. Без газовых регуляторов LPG, снижающих давление газа газового регулятора, использование LPG было бы небезопасным.

Газовые регуляторы сжиженного нефтяного газа должны снижать высокое давление, как показано в приведенной выше таблице давления сжиженного нефтяного газа, до требуемого давления газа газового регулятора 2,75 кПа. Показанный газовый регулятор сжиженного нефтяного газа (справа или вверху) включает в себя автоматический переключающий клапан.

Типы и размеры регулятора газового баллона

Типы и размеры регулятора газового баллона различаются в зависимости от нагрузки газа. Хотя назначение регуляторов газа для сжиженного нефтяного газа одинаковое, для различных приложений с газовой нагрузкой могут потребоваться регуляторы газовых баллонов разных типов и размеров.

Потребность в газе устройства определяет тип установленного газового регулятора газового баллона, фитинги газового баллона и размер газового регулятора LPG. Например, если комбинированный показатель в мегаджоулях (МДж) вашей бытовой техники достаточно высок, потребуется регулятор газового баллона сжиженного нефтяного газа с более высоким номиналом в МДж.

Коммерческие газовые регуляторы для сжиженного нефтяного газа совершенно разные и часто состоят из двух отдельных газовых регуляторов и фитингов для газовых баллонов. Также обратите внимание, что ни при каких обстоятельствах газовый регулятор барбекю не должен использоваться в домашней установке.

Газовый баллон Элементы регулировки регулятора

В зависимости от газа используются различные газовые регуляторы и фитинги. Некоторые газовые регуляторы предварительно настроены на работу при определенном давлении газа, например регуляторы сжиженного нефтяного газа и природного газа. Другие типы регуляторов включают элементы управления регулировкой и манометры для контроля и регулировки давления газа.

Типы газовых регуляторов оцениваются в зависимости от скорости потока, при этом газовые регуляторы разных размеров работают с определенными газовыми нагрузками. Например, вы не будете использовать газовый регулятор для барбекю для всего дома. Существуют также двухступенчатые газовые регуляторы с двумя отдельными газовыми регуляторами. Эта система используется, когда между газовыми баллонами и установкой проходит длинный участок арматуры для газовых баллонов.

Некоторые газы, такие как ацетилен, вступают в реакцию с определенными типами металлов. Это означает, что газовый регулятор и фитинги для газовых баллонов должны быть изготовлены из специальных материалов. См. сопроводительное изображение газового регулятора ацетилена.

Газовые косички Фитинги POL

Газовые баллоны соединяются косичками с переключающим клапаном. Переключающий клапан соединяется с газовым регулятором с помощью фитингов газового баллона POL. Косички могут быть изготовлены из твердой меди, резины или плетеного металла поверх резиновой внутренней части. Медь обычно считается лучшим выбором для фитингов газовых баллонов, поскольку резиновые и плетеные косички имеют ограниченный срок службы.

Пигтейлы со временем могут захватывать или задерживать мусор, поэтому их следует заменять при замене газового регулятора. Косички – это относительно гибкие фитинги для газовых баллонов, которые могут поглощать удары от внезапных движений или сотрясений, если установка случайно ударится. Без гибких фитингов для газовых баллонов жесткий шланг был бы более подвержен утечкам.

Трубопровод для пропана (сжиженный газ)

Газопровод проходит от газового регулятора к вашим приборам. Этот газопровод является служебным трубопроводом. Пропановая труба (труба для сжиженного нефтяного газа) обычно состоит из медных или пластиковых полиэтиленовых труб. Пропановый трубопровод должен быть правильно и законно установлен квалифицированным профессиональным газовым слесарем, чтобы вся установка была безопасной и исправной.

Штыковые соединения газа — Если у вас есть переносной газовый нагреватель, он будет подключен к вашему домашнему сжиженному газу с помощью байонетного соединения, которое можно установить на полу или на стене. Штекерный разъем на конце шланга нагревателя вставляется в гнездовой разъем, который, в свою очередь, соединяется с сервисным трубопроводом сжиженного нефтяного газа. См.:

Как подсоединять и отсоединять газовые байонетные фитинги

Ручные переключающие клапаны газа

При использовании ручных переключающих клапанов вам необходимо вручную сбрасывать клапан, когда первый баллон пуст. Переключающий клапан имеет рычаг, который должен быть установлен на используемый газовый баллон. Чтобы использовать ручной переключающий клапан, выполните следующие три шага:

1. Поверните клапан пустого газового баллона по часовой стрелке, чтобы ЗАКРЫТЬ клапан.
2. Отрегулируйте рычаг переключающего клапана так, чтобы он указывал на второй газовый баллон, который будет заполнен и готов к работе, любезно предоставленный Elgas.
3. ОТКРЫТЬ клапан на полном газовом баллоне, повернув его против часовой стрелки.

Если вам нужен новый полный газовый баллон от Elgas для вашего дома или работы, позвоните нам для доставки на дом или работу. Закажите сменный газовый баллон, когда вы переключаетесь между баллонами, и у вас никогда не закончится газ.

ПРЕДЫДУЩАЯ СТАТЬЯ

Газовый байонет

СЛЕДУЮЩАЯ СТАТЬЯ

Все, что вам нужно знать о мгновенном газе, горячей воде

Датчики, регуляторы, клапаны и многое другое

Опубликовано 21. 09.2021

Вернуться на страницу со списком блогов

Все, что вам нужно знать, чтобы следить за своим задним двором или подземным резервуаром с пропаном и его частями.

Манометры, регуляторы, клапаны… добро пожаловать в ваш баллон с пропаном! Если в прошлом вы использовали пропан только для питания газового гриля, большие баллоны могут быть пугающими. Поначалу это может показаться совершенно новым миром, особенно если вы привыкли питать свой дом с помощью других источников топлива, таких как природный газ, компоненты которого могут быть не такими заметными. И хотя ваш поставщик пропана часто занимается периодическим обслуживанием и заправкой баллонов с пропаном, было бы неплохо знать основы, особенно если у вас есть собственный баллон. Не беспокойтесь — мы облегчим вам задачу. Таким образом, вы можете чувствовать себя уверенно и безопасно, управляя повседневными операциями жизни с пропаном.



Вот краткий глоссарий деталей баллона с пропаном и их функций, а также несколько советов по поддержанию вашего баллона с пропаном в хорошем рабочем состоянии.



Начнем с основных компонентов бака. Каждый из них, показанный на схемах выше, находится на каждом баллоне с пропаном:

Пропан Заправочный клапан : Когда ваш пропан доставлен, это клапан, который техник прикрепляет к топливному шлангу. К этому клапану подсоединяется шланг от грузовика. Муфта на конце шланга ввинчивается в клапан с прокладкой для создания надежного уплотнения, предотвращающего утечку газа.

Сервисный (запорный) клапан

: По сути, главный выключатель подачи пропана, сервисный клапан — это точка, в которой газ пропан входит в систему трубопроводов для питания всех подключенных к нему приборов.

Поплавковый манометр в сборе: Поплавковый манометр показывает объем пропана в баллоне. Иногда называемый циферблатным индикатором, поплавковый датчик состоит из нескольких частей: механического поплавка, который находится внутри бачка (очень похожий на поплавок, который вы увидите, если поднимете крышку резервуара для воды в унитазе), соединенного со считывателем снаружи. бака, который отображает уровень жидкости (это может быть числовой указатель или визуальное цветовое кодирование для безопасных, недостаточных и избыточных уровней). Он не показывает точное количество жидкости в баке, но он надежен для повседневного контроля уровня пропана в вашем баке.

КАК СЧИТАТЬ ПОПЛАВКОВЫЙ УРОВЕНЬ

Чтобы проверить приблизительный уровень пропана в вашем баллоне, посмотрите на поплавковый датчик. Это будет круглое (или округлое) устройство на баке (см. изображение выше) со стрелкой над рядом цифр или графических индикаторов. Цифры будут варьироваться от 5 до 95, что указывает на процент объема, а не на количество оставшихся галлонов. Если вы видите уровень ниже 30, это означает, что ваш бак становится низким и его необходимо пополнить.

Если больше 80, значит переполнен. Отойдите от резервуара и держите всех подальше на случай, если он откроется. Немедленно позвоните своему поставщику.

Если вы являетесь клиентом AmeriGas, у вас также может быть удаленный монитор резервуара, который автоматически передает нам процент заполнения резервуара каждый день. Вы можете проверить текущий статус вашего танка — , не глядя на ваш танк — , войдя в свою учетную запись AmeriGas. Узнайте больше о наших онлайн-услугах

.

Предохранительный клапан : Это предохранительный предохранительный механизм, предназначенный для сброса пропана в случае повышения давления, например, если жара очень резко поднимается до экстремальной температуры (как это может произойти во время лесного пожара или другой чрезвычайной ситуации). ). Пружина внутри клапана срабатывает, если давление внутри бака достигает определенного уровня, после чего клапан слегка приоткрывается и начинает шипеть. При чрезмерном повышении давления клапан полностью откроется. Предохранительный клапан позволяет быстро и безопасно сбросить давление. Все баллоны с пропаном по закону должны иметь предохранительный клапан. Вы также можете услышать, что это называется выталкивающим клапаном или клапаном сброса давления.

Фиксированный Уровнемер жидкости : Также известный как фиксированный указатель уровня жидкости или выпускной клапан, это единственный компонент резервуара, который дает точное измерение количества жидкого пропана в резервуаре.

Он используется только сертифицированными поставщиками пропана при заправке бака — и даже тогда он используется только для контроля, а не для заправки (пропан поступает в бак через заправочный клапан).

Клапан возврата паров : Эта функция, также известная как соединение для выравнивания паров или клапан для выравнивания паров, требуется для всех баллонов с пропаном ASME. Их обычно развертывают в том случае, если жидкость в контейнере сильно перегревается и ее необходимо эвакуировать из контейнера.

Клапан для отвода жидкости : Используется техниками для отвода жидкого пропана из резервуара, чтобы его можно было переместить или утилизировать. Примечание: Никогда не пытайтесь удалить жидкий пропан из баллона самостоятельно. Это должен делать только специалист с использованием специального оборудования .

Пропан Регулятор: Хотя они бывают разных форм и размеров, функция всех пропановых регуляторов одинакова — они поддерживают безопасный и эффективный уровень давления пропана в баллоне. Это помогает поддерживать поток стабильным и пригодным для использования. Эти компоненты издают постоянное гудение при работе — не беспокойтесь, это нормально.

Теперь, когда вы знаете основы…

Вы знаете, как должен выглядеть ваш резервуар, когда «все системы работают», а также некоторые важные предупреждающие знаки, которые подскажут вам, что пора обратиться к профессионалу. Вооружившись этими основными терминами и советами, вы готовы к успеху.



Примечание по технике безопасности: Мы не рекомендуем самостоятельно настраивать, ремонтировать или обслуживать пропановую систему. Только сертифицированные специалисты по пропану оснащены оборудованием и знаниями для правильной оценки и безопасного обращения с пропановыми системами. Пожалуйста, свяжитесь с нами для получения дополнительной информации и обслуживания .



Остались вопросы о баллоне с пропаном? Поговорите с экспертом прямо сейчас.

Бытовой пропан Перейти на страницу со списком блогов, отфильтрованную по категории

Азбука СНГ



Курс повышения квалификации по системам сжиженного нефтяного газа, от баллонов DOT и резервуаров ASME до клапанов OPD и штампов TW



В мире автодомов сжиженный нефтяной газ является основным источником энергии для генераторов и топливных приборов, необходимых для комфортного обогрева, приготовления пищи и охлаждения. «LP» — это аббревиатура для сжиженной нефти. Термины «сжиженный нефтяной газ» и «сжиженный нефтяной газ» широко используются для описания углеводородов пропана и бутана или их смеси. Соединения аналогичны, но пропан является лучшим источником топлива при более низких температурах, что делает его предпочтительным для использования в жилых автофургонах. Пропан, вероятно, содержит небольшие количества других углеводородов, таких как бутан, пропилен и бутилен.

Сжиженный нефтяной газ получают путем переработки природного газа и переработки сырой нефти. Когда сжиженный нефтяной газ находится под умеренным давлением, он сжижается и может храниться в переносных баллонах, используемых в прицепах для кемпинга и грузовиках, а также в установленных на раме резервуарах для автодомов. Сжиженный нефтяной газ не имеет цвета и запаха. Из соображений безопасности химический этантиол, обычно называемый этилмеркаптаном, добавляется для обеспечения отчетливого запаха в случае утечки.

Баллоны для сжиженного нефтяного газа, используемые на прицепах и кемперах, отличаются от баллонов для сжиженного нефтяного газа, используемых в автодомах. Баллон DOT представляет собой съемный переносной контейнер, подобный тем, которые подают пропан для грилей-барбекю, и изготовлен в соответствии со спецификациями Министерства транспорта США. Бак ASME для автодомов — это стационарный контейнер для хранения, одобренный Американским обществом инженеров-механиков.

Регуляторы с автоматическим переключением поддерживают давление при переключении с пустых на полные баллоны и позволяют снимать один баллон для заполнения.



Баллоны DOT бывают разных форм и размеров и обозначаются количеством пропана, которое они могут удерживать, измеряемым в фунтах. Цилиндры, используемые на прицепах, обычно имеют вес 20 или 30 фунтов, но некоторые большие седельно-сцепные устройства имеют цилиндры на 40 фунтов. 20-фунтовый цилиндр вмещает 4,7 галлона, 30-фунтовый цилиндр вмещает 7 галлонов, а 40-фунтовый цилиндр вмещает 9 галлонов..4 галлона, хотя общепринятая терминология для них – 5, 7 и 10 галлонов. Резервуары ASME также различаются по размеру и емкости.

Пропан, хранящийся в баллонах, находится в жидком состоянии. Как только баллон подсоединен к системе LP-газа RV и сервисный клапан наверху открыт, жидкий пропан закипает и выходит из баллона в виде пара почти так же, как кипящая вода превращается в пар (водяной пар). Затем трубопровод прицепа наполняется парами пропана. Пропан кипит при минус 44 градусах по Фаренгейту на уровне моря, а бутан кипит при 30 градусах, поэтому пропан является предпочтительным источником топлива.

Баллоны DOT, используемые в жилых автофургонах, должны иметь устройство предотвращения переполнения (OPD). Цилиндры с OPD имеют треугольный маховик на рабочем клапане. Эти клапаны предотвращают заполнение цилиндров более чем на 80 процентов от их вместимости. Остальные 20 процентов удерживают пары пропана и допускают тепловое расширение.

Как и вода, пропан расширяется при нагревании. Однако объем расширения пропана почти в 17 раз больше, чем у воды при том же повышении температуры. Когда пропан расширяется, давление внутри баллона увеличивается. Без места для расширения давление в баллоне может достичь опасно высокого уровня или привести к попаданию жидкого пропана в систему. Резервуары ASME имеют такую ​​же защиту от переполнения.

Давление в баллоне DOT или баке ASME в основном определяется объемом жидкого пропана и температурой. Эти контейнеры сконструированы таким образом, чтобы выдерживать давление, обычно связанное с пропаном, но если возникает избыточное давление, открывается предохранительный клапан, позволяющий выпускать пары. Баллоны DOT не следует хранить в закрытых местах, таких как гаражи и транспортные средства, где выходящий пар может скапливаться и, возможно, воспламеняться. Баллоны в седельно-сцепных устройствах обычно хранятся в отсеках с необходимой вентиляцией для выхода паров.



Понижающие регуляторы снижают давление, предотвращая образование конденсата, когда цилиндры, расположенные в отдельных отсеках, соединяются длинным шлангом, что является обычной конфигурацией на седельно-сцепных устройствах.



Когда пропан превращается в пар, его объем увеличивается в 270 раз по сравнению с объемом жидкости. Поскольку в цилиндре или резервуаре недостаточно объема для полного расширения, пар начинает сжиматься и повышать давление. Когда жидкость находится под давлением, ее температура кипения повышается. Давление будет повышаться до тех пор, пока оно не станет достаточным для предотвращения дальнейшего кипения жидкого пропана. Когда для зажигания прибора требуется пропан, давление в системе падает, и пропан начинает кипеть.

Новые баллоны DOT и баллоны ASME, которые никогда не заполнялись пропаном, должны быть продуты воздухом. Этот процесс выполняется на заправочных станциях квалифицированным персоналом. В результате продувки воздух внутри контейнера вытесняется парами пропана. Поскольку воздух труднее сжать, чем пары пропана, повышение температуры воздуха в расширительном объеме контейнера приведет к более высокому давлению, чем обычно. Чрезмерное давление может привести к тому, что клапан сброса давления выпустит пар.

Воздух внутри баллона или резервуара затрудняет заполнение до полного заполнения. Загрязняющие вещества могут присутствовать в воздухе и должны быть удалены. Влага может замерзнуть внутри системы и вызвать ржавчину контейнера изнутри.

Правила запрещают заправку баллонов DOT, которые не оснащены клапанами OPD. Рабочие клапаны в старых цилиндрах с круглым маховиком или штурвалом могут быть заменены клапанами OPD сертифицированными техническими специалистами. Срок годности баллонов истекает через 10 лет после даты изготовления, но их можно повторно сертифицировать на пятилетний период. Дата изготовления выгравирована на кольце цилиндра. Дополнительная информация также выбита на ошейнике, например, вес пустого баллона.

Рабочие клапаны на баллонах DOT имеют трехсторонние маховики и предохранительные устройства OPD, предотвращающие переполнение.



Баллоны DOT подсоединяются к газовой системе RV с помощью шлангов высокого давления, часто называемых косичками, потому что старые шланги были сделаны из скрученной меди, напоминающей хвост свиньи. Гибкие шланги подсоединяются к клапану OPD с помощью гайки ACME. Гайки ACME имеют правостороннюю резьбу для навинчивания на клапан OPD и предназначены для затягивания только вручную. Клапаны OPD имеют встроенное предохранительное устройство, которое предотвращает подачу пропана до тех пор, пока гайка ACME не будет надежно закручена. Это предотвращает утечку пара, если клапан открывается до подсоединения баллона.

Гайки ACME содержат два предохранительных устройства. Клапан избыточного потока ограничивает поток пропана примерно до 10 процентов от максимального в случае утечки в системе. Когда клапан OPD открыт, из гайки ACME слышен щелчок. Это указывает на временное закрытие перепускного клапана, позволяющее лишь небольшому количеству паров пропана попасть в систему. Как только давление нарастает, подтверждая отсутствие утечек, второй щелчок указывает на то, что перепускной клапан открылся, обеспечивая полный поток. В гайку ACME также входит термовыключатель, который перекрывает подачу пропана в случае пожара.

Пройдя по шлангу высокого давления, пары пропана поступают в регулятор давления. RV должны иметь двухступенчатый регулятор. На первой ступени давление пара снижается примерно до 10–15 фунтов на квадратный дюйм, а на второй ступени рабочее давление дополнительно снижается до 11 дюймов водяного столба. Переход от фунтов на квадратный дюйм к дюймам водяного столба полезен, потому что последнее значение является гораздо меньшей единицей измерения. Это похоже на переход с галлонов на унции.

Баллоны должны быть заменены или повторно сертифицированы через 10 лет после даты изготовления, отмеченной как июнь 2015 года на манжете этого баллона.



В регуляторах пропана используются гибкие диафрагмы, соединенные с клапаном для регулирования давления. Диафрагмы регулятора требуют вентилируемого воздушного пространства для правильной работы. Эти вентиляционные отверстия должны быть направлены вниз, в пределах 45 градусов от вертикали, чтобы конденсат мог стекать, а мусор не ограничивал поток воздуха. Следует использовать крышку для защиты регуляторов пропана на баллонах, которые не размещены в отсеках или других корпусах.

Выходное давление двухступенчатого регулятора регулируется и должно периодически проверяться квалифицированным техническим специалистом с помощью устройства, называемого манометром. Два теста выполняются, чтобы определить, работает ли регулятор в соответствии со спецификациями. Первый проверяет рабочее давление системы, то есть выходное давление регулятора примерно на 50% от максимального расхода регулятора. Рабочее давление должно быть 11 дюймов водяного столба. Если показания неверны, техник может попытаться отрегулировать регулятор давления. Если регулятор не может быть отрегулирован на надлежащее давление, его необходимо заменить.

Второй тест проводится для определения рабочего давления без подачи пропана. Это называется тестом блокировки. Когда пропан не течет через регулятор давления, показание давления обычно увеличивается примерно на 1 дюйм водяного столба, давая показание давления блокировки в 12 дюймов водяного столба. Однако до тех пор, пока давление блокировки не превышает 14 дюймов водяного столба, регулятор считается исправным.

Манометр также можно использовать для проверки на наличие утечек. После подключения устройства техник перекрывает пропановый клапан или клапаны и сбрасывает давление в системе до 8 дюймов водяного столба. Давление должно оставаться одинаковым в течение трех минут. Падение давления указывает на утечку в системе, которую необходимо устранить.

Некоторые небольшие туристические прицепы и встраиваемые кемперы поставляются с одним цилиндром DOT, часто емкостью 5 галлонов (технически 4,7 галлона). Более крупные прицепы оснащены двумя цилиндрами, соединенными с одним регулятором. Дома на колесах со сдвоенными баллонами оснащены регулятором с автоматическим переключением, который всасывает пропан из одного баллона и автоматически переключается на другой, когда первый баллон пуст.

Некоторые прицепы поставляются с поддоном на А-образной раме, который удерживает один или два цилиндра, в то время как другие имеют кожух, который защищает цилиндры от грязи, мусора и погодных условий, но обеспечивает доступ к регулятору с автоматическим переключением. Седельно-сцепные устройства обычно размещают цилиндры в вентилируемых отсеках для хранения.

Регуляторы с автоматическим переключением бывают разных видов, но работают одинаково. Рычаг или кнопка на регуляторе используются для выбора цилиндра, из которого будет производиться подача первым. Оба вентиля баллона должны быть открыты, чтобы произошло автоматическое переключение. Например, если сначала используется левый цилиндр, в смотровом стекле будет отображаться зеленый флажок, пока он не опустеет, после чего станет виден красный флажок. В этот момент правый цилиндр начнет обслуживать систему, можно повернуть рычаг на регуляторе или нажать кнопку, а пустой цилиндр можно безопасно извлечь для заполнения.

Седельно-сцепные устройства обычно делят пару цилиндров на два отсека по обе стороны от прицепа. В одном из отсеков установлен двухступенчатый регулятор, требующий гибкого шланга высокого давления для подачи пропана из выносного баллона. Если длина шланга составляет 60 дюймов или более, требуется понижающий одноступенчатый регулятор с номинальным давлением не более 30 фунтов на квадратный дюйм. В длинном шланге под полным давлением пар может конденсироваться в жидкость. Эта жидкость может скапливаться в самой нижней точке шланга и вызывать падение давления. Более низкое давление понижающего регулятора предотвращает образование конденсата.

Некоторые системы для сжиженного нефтяного газа имеют внешний быстроразъемный фитинг, который крепится к внешнему трубопроводу. Быстроразъемные соединения позволяют мгновенно подключать к системе такие приборы, как пропановые грили и варочные панели на некоторых уличных кухнях. К жилым домам можно добавить быстроразъемные соединения, но они должны быть одобрены для использования со сжиженным газом. Чтобы предотвратить подачу пропана, когда устройство не подключено, они также должны иметь встроенный запорный клапан или ручное отключение в пределах досягаемости быстроразъемного соединения. Следует использовать колпачок для предотвращения попадания мусора и влаги в фитинг, когда он не подключен.

Современные системы сжиженного нефтяного газа практически необходимы для жизни на колесах, хотя некоторые дома на колесах доступны только для тех, кто предпочитает избегать использования пропана. Поняв, как работает ваша система, и правильно обслуживая ее, вы сможете безопасно наслаждаться всеми удобствами дома, находясь в дороге и в любимых местах для кемпинга.



Работает на пустом месте?



(1) Портативный прибор LevelCheck компании Truma использует ультразвук для определения уровня жидкого пропана. (2) Устройство Mopeka LPG TankCheck оснащено датчиками, которые измеряют уровень пропана и передают его в мобильное приложение или дополнительный монитор. (3) Композитные контейнеры Viking примерно на 50 процентов легче стандартных стальных баллонов и имеют полупрозрачные стенки для наблюдения за уровнем пропана.

Определение количества жидкого пропана в баллоне может быть проблематичным. Поскольку баллоны DOT не оснащены манометрами, любители RV прибегают к различным способам определения того, сколько пропана осталось внутри.

Одним из проверенных способов является взвешивание, хотя простое снятие баллона и ощущение его веса могут дать представление о том, сколько в нем содержится пропана. Доступны весы, которые крепятся к воротнику цилиндра и отображают вес, когда цилиндр поднят, но также подойдут и напольные весы.

Вес пустого баллона или вес тары выгравирован на манжете баллона. Он начинается с букв «TW», за которыми следует вес в фунтах. Вычитание веса тары из веса, обеспечиваемого весами, дает вес пропана. Разделите вес пропана на 4,2 (вес 1 галлона пропана), и результатом будет количество галлонов в баллоне.

Не забывайте, что баллоны на 20, 30 и 40 фунтов вмещают соответственно 4,7, 7 и 9,4 галлона, а не более свободную терминологию на 5, 7 и 10 галлонов, часто используемую любителями RV.
Взвешивание дает точный результат, но может занять много времени и быть громоздким, особенно при извлечении большого цилиндра из отсека седельно-сцепного устройства. Между клапаном OPD и гайкой ACME линии высокого давления можно вставить манометр, но эти индикаторы уровня чувствительны к изменениям температуры и могут быть неточными. Манометр другого типа крепится на магните сбоку баллона, но показывает уровень только при использовании сжиженного нефтяного газа и чаще встречается на баллонах для грилей-барбекю.
Электронные датчики включают в себя LevelCheck от Truma, ручное ультразвуковое устройство, которое прижимается к стенке баллона и указывает уровень пропана с помощью зеленого светодиода и пронзительного звукового сигнала. Mopeka LPG TankCheck поставляется с датчиками, которые крепятся к днищу баллонов и используют гидролокатор для определения уровня пропана и Bluetooth для передачи данных на дополнительный монитор или в мобильное приложение на смартфоне или планшете.

При отсутствии шкалы или датчика, налив небольшое количество горячей воды на стенку цилиндра, можно получить приблизительный уровень. Проведите рукой по той стороне цилиндра, куда вы налили горячую воду, и когда вы почувствуете холодное пятно, это приблизительный уровень топлива. Жидкий пропан поглощает тепло воды из металлического резервуара, и это дает приблизительное представление о его уровне внутри. Вы также можете увидеть место на цилиндре, где горячая вода испаряется по-разному, и это еще один ключ к уровню.
Последний способ оценить уровень пропана — посмотреть его. Хотя это невозможно со стальными цилиндрами, полупрозрачные контейнеры, изготовленные Viking Cylinders, обеспечивают четкий обзор. Баллоны из композитного стекловолокна, одобренные DOT, примерно в два раза легче стальных, но несколько отличаются по вместимости: самые популярные размеры для RVing составляют 5,24 и 7,38 галлона.



Давайте поговорим о безопасности



Мониторинг и техническое обслуживание системы сжиженного нефтяного газа является важной частью владения автодомом. Поскольку в этих системах присутствует элемент риска — возможность утечки горючего газа, — без упоминания безопасности никакое обсуждение не будет полным.

Расположенные на уровне пола детекторы пропана подают сигнал тревоги при обнаружении утечки.

Системы имеют обязательные функции безопасности, такие как клапаны предотвращения переполнения, термозапорные клапаны, клапаны перепуска и понижающие регуляторы. Другое необходимое оборудование для обеспечения безопасности включает огнетушители, аварийные выходы и детекторы дыма, угарного газа и пропана.

Детекторы пропана необходимы в жилых автофургонах и должны быть установлены в старых прицепах, в которых их нет. Устанавливаемые на уровне пола, поскольку пары пропана тяжелее воздуха и оседают на пол, датчики подают сигнал тревоги при обнаружении паров пропана. У них есть дата истечения срока годности, проштампованная производителем, и, как правило, ожидаемый срок службы составляет от пяти до семи лет.

Детекторы пропана питаются от 12-вольтовой системы постоянного тока прицепа, и низкое напряжение, вызванное разряженной батареей или неисправным электрическим преобразователем, может привести к ложным срабатываниям. Углеводороды, присутствующие в предметах домашнего обихода, таких как лак для волос и чистящие средства, также могут вызывать срабатывание детекторов пропана. К сожалению, эти ложные тревоги приводят к тому, что некоторые владельцы теряют чувствительность. Никогда не думайте, что тревога детектора утечек ложна только потому, что отсутствует характерный запах газа.

Путешественники должны принять надлежащие меры для защиты от несчастных случаев, связанных со сжиженным нефтяным газом. Прочтите и следуйте всем предупредительным наклейкам, прилагаемым к автодому. При заправке тягача топливом все контрольные лампы и приборы с электронным зажиганием должны быть выключены, поскольку искра от электронного воспламенителя может вызвать воспламенение паров топлива. Регулярно проверяйте детекторы и заменяйте их по истечении срока их службы. Никогда не вынимайте предохранитель детектора пропана из-за ложных срабатываний.

---

Установка нагревателя пропана – журнал Backwoods Home

от Watt Jones

Выпуск № 177 • Июль/август/сентябрь 2019 г. моя жена и я испытали некоторые точечные перебои с нашим местным электрическим кооперативом и многочисленные скачки напряжения. Перед наступлением зимы мы решили установить пропановый обогреватель, чтобы добавить дополнительный источник тепла на случай, если у нас пропадет электричество на продолжительный период времени.

Какие детали мне нужны?

Баллоны и топливо:
Ну, пропановые обогреватели не могут работать без топлива… но наши местные поставщики жидкого пропана (LP) хотели, чтобы мы получили как минимум 250-фунтовый бак с топливом. Это будет стоить от 600 до 800 долларов за пропан, а затем еще 200 долларов за установку линии и подключение. С такими затратами мы решили купить собственные резервуары и заполнить их. Мы также могли бы получить лучшую цену за галлон, если бы наши собственные резервуары были заполнены. В коммерческих целях поставщики либо предоставят, либо сдадут в аренду вам цистерну, чтобы продать вам больше топлива. Существуют резервуары меньшего размера на 100, 40 или 20 фунтов, которые можно приобрести в розничных магазинах, в которых они есть.

Мой коллега дал нам 40-фунтовый баллон, который он не использовал и хотел убрать с дороги. Мы решили купить еще один 40-фунтовый бак в нашем местном Tractor Supply, и оба они были заполнены, пока мы были там.

Мы могли бы легко обойтись двумя 100-фунтовыми баллонами, но в этом не было необходимости, так как обогреватель использовался бы лишь изредка и не требовал бы постоянно пропана.

Примечание. Я перевозил свои 40-фунтовые баллоны домой в нашем грузовом прицепе в вертикальном положении. Во многих местах нельзя перевозить заполненные баллоны с пропаном в закрытом транспортном средстве, особенно если они расположены горизонтально. Настоятельно рекомендуется всегда перевозить заполненный баллон с пропаном в вертикальном положении и надлежащим образом закрепленным на прицепе или автомобиле.

Регулятор:
В зависимости от размера и производителя обязательно ознакомьтесь с инструкцией по эксплуатации и эксплуатации, прилагаемой к вашему нагревателю, на предмет совместимого типа и размера регулятора.

Большинство нагревателей не снабжены регулятором, и вам придется приобрести его самостоятельно. Назначение регулятора — контролировать газ высокого давления, выходящий из баллона с пропаном, и снижать его до безопасного уровня. Это делается силой пружины, воздействующей на диафрагму, чтобы оказать обратное давление. Это противодавление задерживает поток газа высокого давления в резервуаре. Это объясняет, почему важно иметь правильный размер и тип регулятора. Наш конкретный нагреватель требовал регулятора с максимальной настройкой давления:

Настройка регулятора давления: 10 дюймов водяного столба
Давление газа на входе (максимум): 14 дюймов водяного столба
Давление газа на входе (минимальное): 11 дюймов водяного столба
Все эти параметры должны быть указаны на упаковке регулятора для совместимости с вашим обогревателем или совместимые номера моделей с вашим обогревателем. Ваш регулятор должен соответствовать этим числам для вашего нагревателя под давлением, иначе ваш нагреватель может работать неправильно.

Линии обслуживания:
Для того чтобы ваш обогреватель мог работать от вашего источника топлива к обогревателю, вам потребуются надлежащие линии между ними для питания вашего обогревателя. Наиболее распространенным является использование медных линий с раструбными фитингами.

В качестве альтернативы при периодическом использовании и более коротком участке между баками и прибором можно использовать готовые резиновые трубопроводы для жидкого пропана, подходящие для использования с жидким пропаном. Они отлично работают и стоят меньше, чем медные трубы и фитинги. Для более постоянного решения я бы рекомендовал медные линии и фитинги. Большинство основных поставщиков сжиженного нефтяного газа и правила требуют минимального расстояния 10 футов между резервуаром и жилым помещением. Ваши местные коды также определяют минимальное расстояние и соединение.

Я выбрал готовые трубопроводы с прикрепленными фитингами для простоты и более короткого расстояния между баком и прибором.

Комплекты для подключения двух баков:
Поскольку у меня под рукой было два бака для LP, я решил использовать этот удобный комплект для подключения с двумя баками, который я нашел в нашей местной службе снабжения тракторами. Оба резервуара были надежно соединены вместе менее чем за пять минут.

Клапан для сжиженного пропана:
Я установил ½-дюймовый газовый клапан для сжиженного пропана, который можно недорого купить в Интернете или в хозяйственных магазинах.

Наш нагреватель был снабжен газовым входом диаметром ⅜ дюйма, расположенным в нижней части нагревателя. Нагреватель также поставлялся с ⅜-дюймовым коленом FIP (железная труба с внутренней резьбой) с охватываемым и охватываемым концами.

При соединении всех соединений с газопроводом обязательно используйте совместимый герметик для трубной резьбы, специально предназначенный для газов. Резьбовая лента для газа обычно продается с оранжевым колпачком и лентой оранжевого цвета. Он двухслойный и используется только для газа и нефти. Вы также можете приобрести тюбик с герметиком для трубной резьбы под названием «RectorSeal 5» для газовых систем.

Я использовал ленту для газовой резьбы, чтобы соединить ⅜-дюймовое колено, поставляемое с нагревателем, с нижней частью нагревателя. Я также купил 1,5-дюймовую черную железную трубу диаметром ⅜ дюйма и прикрепил ее к колену с помощью герметизирующей ленты. На конце справа я заменил этот развальцовочный фитинг (для медных трубок) переходником из черного железа с ⅜ дюйма на ½ дюйма (убедитесь, что он совместим с любым типом газового применения). При использовании металлических труб обычно лучше использовать черное железо, так как оно более совместимо с газами. Я думаю, что трубы с резьбой из черного железа обеспечивают лучшее и безопасное соединение при работе с газами. Также сложнее расшатать ваши соединения, в отличие от использования меди, которую можно легко согнуть и создать опасную утечку газа.

На ½-дюймовом конце переходника я добавил ½-дюймовый латунный патрубок любой длины, необходимой для вашего конкретного проекта. В моем случае я использовал латунный ниппель длиной 1,5 дюйма для соединения редуктора с газовым клапаном.

Подсоединил от редуктора справа через латунный штуцер в газовый клапан вкрутив его (используя герметик для газовой резьбы). Слева на противоположной стороне газового клапана я добавил ½-дюймовый закрытый ниппель, еще один ½x⅜-дюймовый закрытый ниппель (черное железо или латунь) в латунный переходник ½x⅜-дюйма, еще один ⅜-дюймовый закрытый ниппель, а затем подключен к черной линии сжиженного газа, идущей от баков снаружи. Это позволило очень легко подключиться к газовому клапану с помощью ⅜-дюймового соединителя, уже встроенного в шланг снаружи. Обязательно выполните все соединения лентой для газовой резьбы или герметиком. Ваш газовый клапан должен быть расположен внутри рядом с вашим обогревателем или прибором. Это позволит вам перекрыть подачу газа к прибору в случае аварийной ситуации или утечки газа в приборе.

Перед подключением газопровода к внешним резервуарам установите нагреватель. Мое устройство поставлялось с монтажным кронштейном и оборудованием для крепления к стене (как я сделал) или с напольными подставками, предназначенными для напольных приложений. При монтаже на стену или пол обязательно соблюдайте рекомендации производителя относительно допустимых зазоров со всех сторон обогревателя. Я выбрал настенное крепление для своего конкретного проекта.

Соединение ваших баллонов

Я соединил оба 40-фунтовых баллона с LP с помощью комплекта для подключения двух баков. Многие резьбы, идущие к резервуарам, будут ввинчиваться против часовой стрелки, а не по часовой стрелке. Отсоединив магистрали от баков, открутить в обратном порядке. Одна линия просто ввинчивается во второй бак, а затем соединяется с концом латунного тройника. В середине тройника будет соединение с баком, которое снова ввинчивается в бак против часовой стрелки. Ваш регулятор ввинчивается в противоположный конец тройника. Остальное — это ваша линия, идущая через стену к вашему прибору.

Опять же, обязательно используйте оранжевую ленту или герметик на всех соединениях, чтобы предотвратить любые утечки. Пропан очень взрывоопасен при неправильном использовании.

Впускной патрубок для сжиженного нефтяного газа находится в нижнем углу нагревателя.

Я использовал газовую ленту, чтобы соединить ⅜-дюймовое колено с нагревателем, затем прикрепил 1½-дюймовую ⅜-дюймовую черную железную трубу.

Я использовал латунный ниппель для соединения с редуктором справа, ввинчивая его.

Что теперь?

Перед установкой любой газовой линии (будь то пропан или природный газ) убедитесь, что вы соблюдаете все меры предосторожности и знаете, что делаете. Я бы порекомендовал нанять квалифицированного специалиста для установки приложений на природном газе, поскольку их регуляторы намного сложнее, чем жидкий пропан. Почти все линии природного газа обслуживаются местным коммунальным предприятием, и они требуют, чтобы один из их установщиков выполнял работу. Подключение к газопроводу без разрешения является уголовным преступлением почти во всех штатах.

Также полезно проконсультироваться с местными властями, чтобы узнать требования (если таковые имеются) для установки газовых баллонов для бытового или коммерческого использования.

После того, как вы подключили свой прибор к наружным резервуарам, пришло время проверить его на наличие утечек и убедиться, что он работает правильно.

Я соединил оба 40-фунтовых баллона с LP с помощью комплекта для подключения двух баков.

Проверка на герметичность

После того, как вы выполнили все соединения, включите газ в баллонах, открыв клапаны, расположенные в верхней части баллонов. Медленно откройте их и прислушайтесь к звукам утечки. Если вы слышите утечку, ОСТАНОВИТЕСЬ! Медленно закройте клапаны и устраните утечку.

Если в клапанах нет утечек, подождите, пока газ не войдет в линии, идущие к прибору, прежде чем отключать его. Тем временем держите газовый клапан внутри рядом с прибором закрытым.

Используйте смесь воды и моющего средства для посуды, чтобы распылить на все соединения и стыки. Если у вас нет распылителя, вы можете использовать губку и нанести смесь на каждый сустав. Если вы видите образование пузырьков, ОСТАНОВИТЕСЬ! Значит есть утечка. Устраните утечку там, где вы видите пузырьки. Опять же, отключите газ, прежде чем делать какой-либо ремонт.

Теперь вы можете открыть газовый клапан и повторить те же действия между газовым клапаном и прибором. Следуйте инструкциям производителя, чтобы стравить воздух из линий и зажечь контрольную лампу.
При установке или обслуживании жидкого пропана соблюдайте все меры предосторожности.

Ватт Джонс в настоящее время является издателем сайта www.homesteadinghowto.com. Он и его жена живут в горах Теннесси после покупки недвижимости, ее очистки и завершения строительства хижины площадью 540 квадратных футов на плато Верхний Камберленд. Он дает советы и рекомендации для ваших проектов DIY на вашей усадьбе.

Идентификация и правильное использование регуляторов цилиндров и шлангов

Вернуться назад

Идентификация и правильное использование регуляторов цилиндров и шлангов

Этот раздел посвящен идентификации и правильному использованию регуляторов цилиндров и их шлангов. Регуляторы используются для снижения давления газа в баллоне до более низкого давления, более подходящего для прибора, и для поддержания фиксированного (в определенных пределах) давления на этом уровне. Информацию о других типах шлангов см. в Руководстве по использованию шлангов для сжиженного нефтяного газа.

Давление и тип газа

Два сжиженных нефтяных газа, бутан и пропан, очень похожи, и, следовательно, многие бытовые приборы (например, большинство бытовых плит) предназначены для работы на любом газе, но стандартное давление подачи несколько отличается для каждого газа. чтобы учесть различия в характеристиках двух газов. В случае бутана стандартное давление подачи составляет 28 мбар (водяной столб 11 дюймов), а для пропана – 37 мбар (водяной столб 14 дюймов). Регуляторы, обеспечивающие любое из этих давлений, называются «регуляторами низкого давления». На самом приборе будет значок, указывающий, для какого газа и для какого давления он предназначен. Есть некоторые приборы (не многие), предназначенные для работы при значительно более высоких давлениях, и в них используются «регуляторы высокого давления», и опять же они четко обозначены, для какого газа и для какого давления они предназначены.

НЕ ИСПОЛЬЗУЙТЕ РЕГУЛЯТОРЫ ВЫСОКОГО ДАВЛЕНИЯ НА ПРИБОРАХ НИЗКОГО ДАВЛЕНИЯ: ЭТО МОЖЕТ ПРИВЕСТИ К ОПАСНОЙ СИТУАЦИИ, И ВЫ МОЖЕТЕ ПОВРЕДИТЬ ПРИБОР.

Баллоны и шланги

Каждый регулятор предназначен для определенного типа клапана баллона, и регулятор, который подходит для одного типа клапана, не подходит ни для одного другого. Клапан на баллонах с пропаном имеет резьбу и подходит только для регуляторов пропана.

Бутан поставляется Flogas под двумя торговыми марками: Flogas и Ergas. Бутановые баллоны Flogas имеют желтый цвет и всегда используют клапан «Jumbo». Есть два типа баллонов Ergas Butane: оранжевые имеют такой же клапан «Jumbo», что и баллоны Flogas, но сине-зеленые баллоны имеют гораздо более узкий клапан «Compact».

Регуляторы высокого давления имеют гораздо более узкую насадку, чем у регуляторов низкого давления, и используют гораздо более узкий шланг (см. рисунок ниже).

НЕ ПЫТАЙТЕСЬ ПРИКРЕПИТЬ ШЛАНГ ВЫСОКОГО ДАВЛЕНИЯ К ФОРСУНКЕ НИЗКОГО ДАВЛЕНИЯ: ВЫ ПОЛОМАЕТЕ ОПЛЕТКУ ВНУТРИ ШЛАНГА, И ШЛАНГ МОЖЕТ В ПОСЛЕДСТВИИ ТРЕЩИНУТЬСЯ И ТЕЧИТЬ, ЧТО СТАНОВИТСЯ ПОТЕНЦИАЛЬНО ОПАСНОЙ СИТУАЦИИ. Всегда подбирайте размер шланга к размеру форсунки и используйте только шланг, предназначенный для сжиженного нефтяного газа и соответствующий стандарту.

Регуляторы и их обозначение

Регулятор низкого давления для бутана Jumbo

Это стандартный регулятор для баллонов с бутаном Flogas и баллонов с бутаном Ergas Jumbo (т. это давление, необходимое для большинства приборов, предназначенных для работы на бутане.
Складской код 420

Бутановый регулятор высокого давления Jumbo

Это регулируемый регулятор высокого давления для использования с определенными приборами/оборудованием, например, ручными горелками, установками для удаления рогов коров и некоторыми «вороньими сопелами». Давление на выходе регулируется, но минимальное значение все равно очень высокое (например, 500 мбар).
Складской код 1341

НЕ ИСПОЛЬЗОВАТЬ НА ПРИБОРАХ НИЗКОГО ДАВЛЕНИЯ.

Компактный регулятор низкого давления для бутана

Это стандартный регулятор для баллонов Ergas с компактным бутаном (т. е. предназначенный для клапанов с компактным бутаном). на бутане.
Артикул 421

Регулятор низкого давления пропана

Он предназначен для использования с баллонами с пропаном и регулирует давление до стандартного значения 37 мбар, которое требуется для большинства приборов, предназначенных для работы на пропане.
Складской код 1321

Регулируемый регулятор высокого давления для пропана

Предназначен для использования с пропановыми баллонами, для использования с определенными приборами/оборудованием, такими как ручные горелки, устройства для удаления рогов у коров и некоторые “вороньи грелки”. Давление на выходе регулируется, но минимальное значение все равно очень высокое (например, 500 мбар).
Складской код 1344

НЕ ИСПОЛЬЗОВАТЬ НА ПРИБОРАХ НИЗКОГО ДАВЛЕНИЯ.

Шланги и хомуты

Это два типа шлангов регулятора цилиндра, используемых Flogas: (a) шланг высокого давления меньшего диаметра (слева на рисунке) предназначен для использования с регуляторами высокого давления, и б) больший диаметр для регуляторов низкого давления.
