Что такое сверлильный станок?

Сверлильный станок — специальное техническое оборудование, используемое и профессиональными мастерами, и подмастерьями как в производстве, так и в ремонте и быту для нарезки внутренней резьбы и для проделывания отверстий в сплошном материале, а также их обработки.

Виды станков

Необходимо рассмотреть все модели сверлильных станков, дабы понять, где и как они используются.

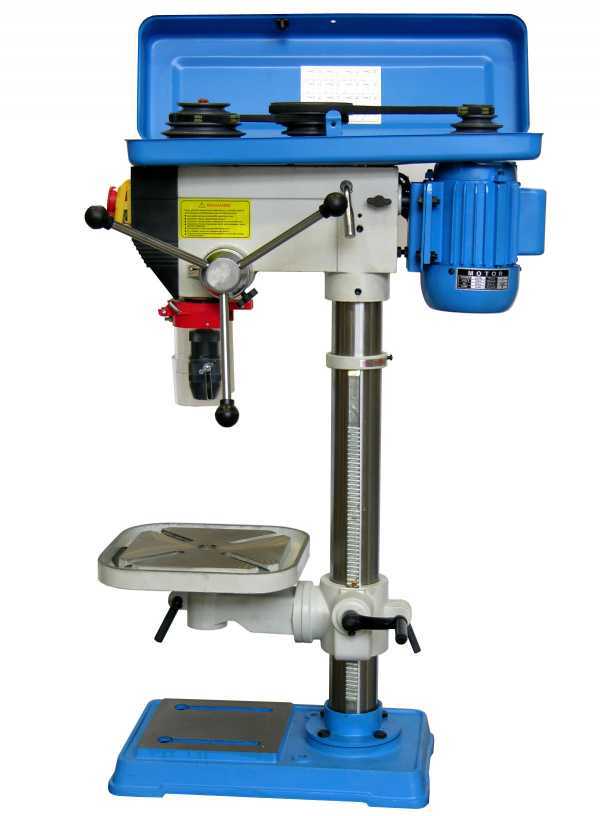

Вертикально-сверлильные станки — достаточно распространённый вид данного оборудования. В подобных станках заготовки можно передвигать в зависимости от того, как расположен сам инструмент.

Следует отметить, что данный вид подразделяют на три подгруппы, исходя из того, какого размера отверстия будет нужно просверлить:

• лёгкие, настольные сверлильные станки с d сверления до 16 мм;
• средние сверлильные станки, где d сверления равен от 18 до 50 мм;
• тяжёлые сверлильные станки — d сверления в 75 мм.

Горизонтально-сверлильные станки используют для глубокого сверления в работе с крупными, габаритными деталями, например, с плитами, прокатом и так далее.

Многошпиндельные станки применяют в тех случаях, когда необходимо просверлить одновременно несколько отверстий. Чаще всего используются в серийном производстве, повышая эффективность труда в несколько раз.

Одношпиндельные станки — рекомендованы в приборостроении, они используются для того, чтобы просверлить отверстия малого диаметра.

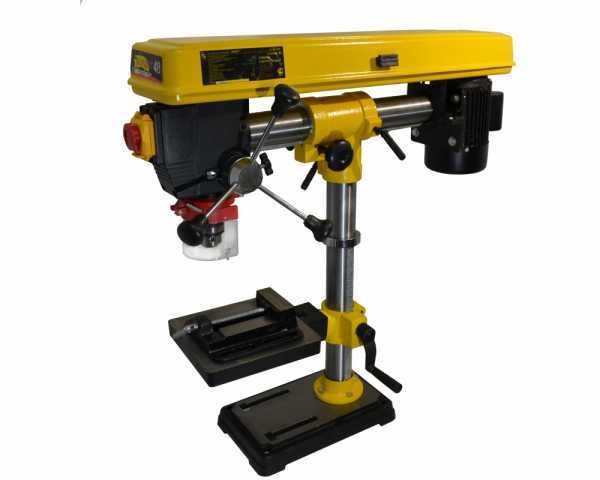

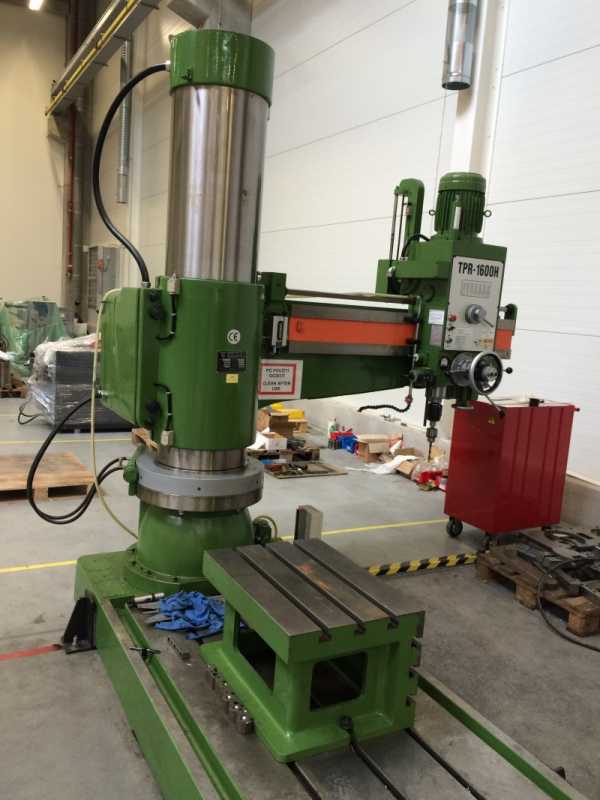

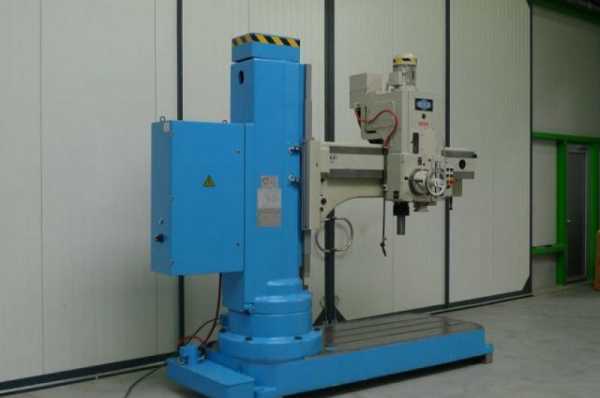

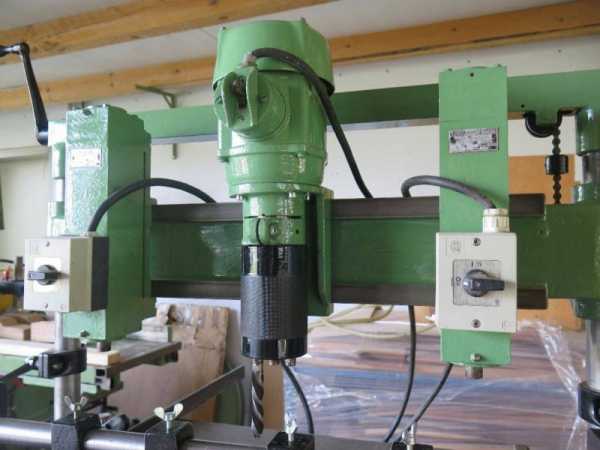

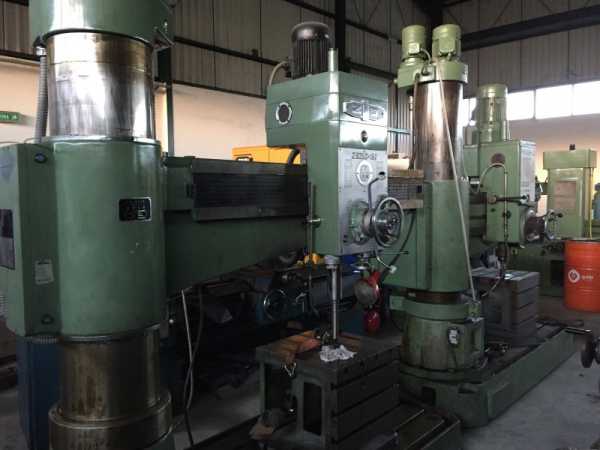

Радиально-сверлильные станки, примерно в той же мере, что и горизонтально-сверлильные, эксплуатируются в работе с габаритными деталями. Благодаря передвижениям шпинделя совмещается инструмент и оси отверстий.

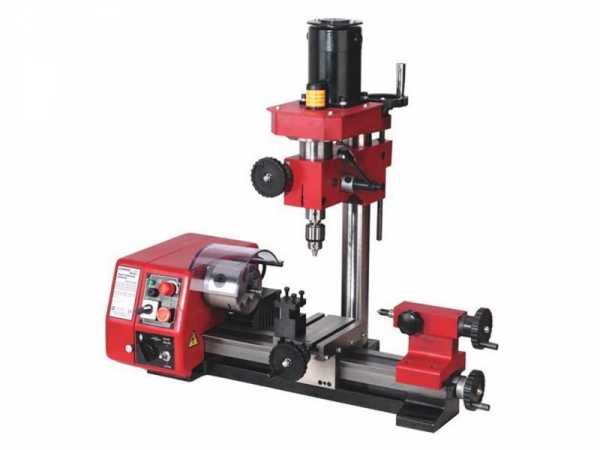

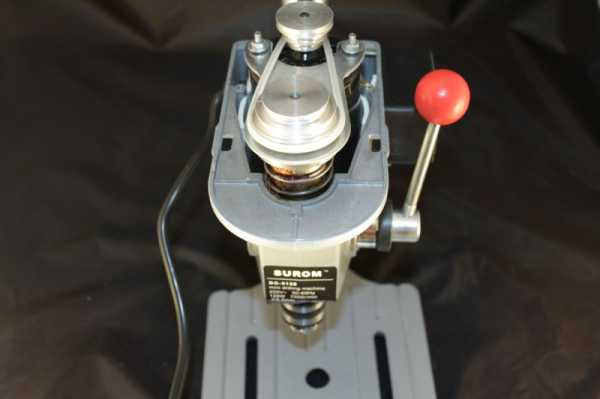

Сверлильный мини станок — миниатюрный прибор, который не будет занимать много места, используется для сверления мелких отверстий, а также фрезеровки негабаритных деталей.

Обустройство рабочего места

Необходимо подойти к выбору станка обстоятельно, ведь один из главных факторов при покупке – это место, в котором в дальнейшем будет размещаться оборудование:

Гараж

Основная характеристика сверлильного станка для размещения в гараже: количество занимаемого пространства. Для данного рабочего места рекомендуется вертикально-сверлильный станок, так как у этого вида имеется особая подножка, позволяющая установить его на произвольной плоскости.

К плюсам можно отнести тот факт, что эта модель очень многофункциональна: может решать самые разные задачи и в строительстве, и в ремонте.

Дом

Важными параметрами для размещения станка в доме служат: компактность, вес и уровень производимого шума, который может исходить от техники.

Идеальным приобретением будет настольный или сверлильный мини станок. Он легко переносится с одного места на другое, является почти бесшумным, а также потребляет мало электроэнергии.

Можно использовать радиально-сверлильные станки с возможностью сверлить практически под любым углом. (Последние могут быть и перемещаемыми, и зафиксированными в одном месте, что также немаловажно)

Цех

Для использования в производстве необходимо провести расчёт исходя из свободного пространства помещения и хотя бы приблизительными объёмами программы выработки.

Выбор станка и его параметры

Материал

Следует помнить, что некоторые станки предназначены только для обработки определённого материала, другие же могут работать с несколькими видами сырья.

Параметры, на которые необходимо обращать внимание

• Ход пиноли шпинделя — максимально возможная глубина, которую может просверлить станок;

• Расстояние шпиндель-основание — допустимое расстояние от рабочего стола либо основания станка до шпинделя;

Частота использования, мощность

У станка существует два режима работы:

Продолжительный, когда станок используется n-часов в день: здесь лучше выбрать ту модель, которая предназначена для более интенсивной эксплуатации;

Повторно-кратковременный, когда станок включается всего на несколько минут: здесь необходимо совершать пятиминутный перерыв примерно каждые двадцать минут. Иначе из-за высокой температуры двигатель будет перегреваться, что может послужить причиной поломки оборудования.

Следует помнить и о мощности:

• Для повседневного использования рекомендуются станки с мощностью до 600 Вт;
• Для работы на производстве рекомендуются модели линейки профессионального класса с силой тока от 600 Вт.

Дополнительные функции

Сверлильные станки разных моделей могут обладать различными дополнительными функциями и деталями, например:

• переключатель скоростей;
• световой прицел, который позволяет как можно быстрее и точнее установить заготовку;
• защитный прозрачный кожух лучше использовать в дополнении с защитными очками;
• крепёжные отверстия.

Надеюсь, благодаря информации, изложенной в этой статье выше, вопрос о том, как выбрать сверлильный станок, отпадёт сам собой.

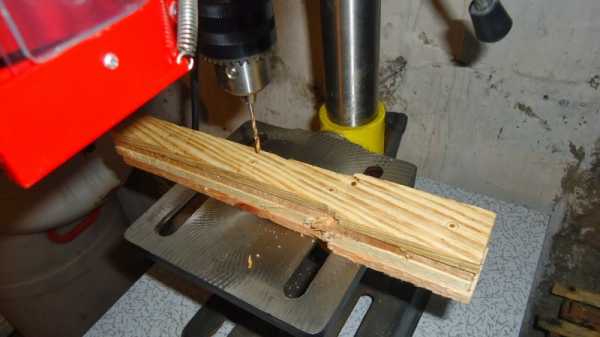

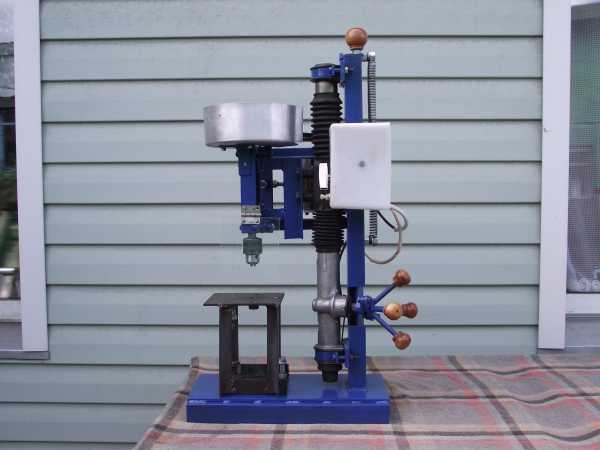

Фото сверлильного станка

Также рекомендуем посетить:

zdesinstrument.ru

Сверлильный станок для домашней мастерской

Сверлильный станок: нюансы выбора

Сделать ровное отверстие в заготовке, а особенно когда таких заготовок несколько, возможно только с помощью сверлильного станка. Конечно, некоторые могут обойтись обычной дрелью, но этот инструмент имеет некоторые ограничения, поэтому многие хозяева желают приобрести сверлильный станок для домашней мастерской. Купить такой агрегат, в принципе, нетрудно, в продаже представлено немало моделей от различных производителей.

Для установки в домашней мастерской подойдет далеко не каждый механизм. Обычно под мастерскую выделяется достаточно небольшое помещение, и это придется учитывать при выборе приспособления. Впрочем, как правило, в домашней мастерской не возникает необходимости в большом станке, но даже среди тех, что имеют небольшие размеры, придется выбирать. Чтобы сделать это правильно, необходимо знать некоторые характеристики станка.

Предполагаемый режим работы

Обычно сверлильный станок для домашней мастерской приобретается для работы в повторно-кратковременном режиме, однако некоторым хозяевам может потребоваться продолжительная его работа. В первом случае приобретается бытовое или полупрофессиональное оборудование, которое требует кратковременного перерыва после некоторого времени (указанного в паспорте) непрерывного сверления. При несоблюдении этого требования изделие может довольно быстро выйти из строя, а при правильном режиме не добиться высокой производительности.

Если же сверлильный станок для мастерской приобретается с целью заработка, то бытовые образцы не подойдут, придется обратить внимание на профессиональные станки, которые стоят существенно дороже, но и мощность имеют повыше. На таких станках уже можно высверливать отверстия гораздо большего диаметра, причем проделывать это намного быстрее.

Перечень выполняемых задач

Основной задачей сверлильного станка, естественно, является изготовление отверстий. Однако у каждого станка есть свои ограничения. Начнем, пожалуй, с диаметра сверла. На каждой машине существует ограничение этого параметра. Сверлильный станок для домашней мастерской в большинстве случаев должен обеспечивать использование сверла диаметром в 16 мм, впрочем, встречаются и исключения.

Достаточно часто предполагается приобретение станка для изготовления маленьких отверстий (до 6 мм), для такой работы лучше подбирать небольшой станок. Подобные механизмы достаточно недорогие и, что важно, зачастую презентуются производителями как прецизионные машины. Кстати, такие небольшие станки успешно используются для изготовления печатных плат.

Прочтите также нашу статью Как правильно выбрать станок для заточки цепей бензопил?

Важно знать, что точность сверления во многом определяется качеством установки заготовки. Поэтому рекомендуется выбирать станки с пазами в основании, позволяющими устанавливать тиски либо крестовидный стол. Именно последний позволяет в процессе работы двигать деталь во всех направлениях, что дает возможность осуществлять фрезерование пластмассы и древесины.

Обратите внимание на обеспечиваемую глубину сверления. Этот показатель приобретает важное значение, если предполагается работать с толстыми деталями. Чем мощнее машина, тем больше должен быть ход пиноли шпинделя.

Какие заготовки будут обрабатываться

Если предполагается частая работа с массивными деталями из стали, то следует приобретать сверлильный станок для домашней мастерской, имеющий мощность, начиная от 1 кВт. Достаточно тонкие пластины (до 6 мм) можно успешно просверливать на менее мощных устройствах.

Прочтите также нашу статью  Преимущества использования станка деревообрабатывающего.

Оборудуя столярную мастерскую, следует обращать внимание на габариты станка, а особенно на его рабочий стол, ведь в этом случае обрабатываться в основном будут крупногабаритные детали из относительно мягкой древесины (например, для мебели). Поэтому большой мощности, как правило, не требуется, и вполне устроит приобретение агрегата на колонне.

Насколько важна эргономика и удобство

Многие элементы могут существенно упростить работу. К примеру, наличие переключателя скорости вращения. Простые машины для этого потребуют выключения и снятия крышки корпуса, только после этого можно будет поменять положение ременной передачи. Некоторые модели оснащены регулирующей ручкой, перемещая которую изменяют частоту вращения шпинделя, при этом лучшие модели имеют даже специальный электронный экран, показывающий скорость вращения. Такие элементы позволяют быстро и просто выбирать режим, необходимый для работы с конкретным материалом.

Прочтите также нашу статью Конструирование токарного станка по дереву для дома своими руками.

Оснащение некоторых машин специальным световым прицелом существенно облегчит базирование детали, от точности которого чрезвычайно зависит качество сверления. В некоторых агрегатах этот прибор лазерный, при работе с ним достаточно закрепить деталь на пересечении двух линий, проецируемых на стол. Перекрестие находится точно под сверлом, и оператору сразу видно, где размещать точку на детали, намеченную для сверления. Естественно, наличие таких приспособлений несколько увеличивает стоимость станка

Еще одним фактором, влияющим на выбор, является вес станка. Конечно, чем тяжелее агрегат, тем проще оператору обеспечить точность сверления. Однако зачастую площадь мастерской ограничена, что приводит к необходимости частого перемещения станка. Достаточно качественные настольные агрегаты, удовлетворяющие основным требованиям можно найти с весом, не превышающим 20 кг.

Ваши условия работы

Как правило, в домашних условиях обеспечивается только напряжение 220 В. Соответственно и сверлильный станок для домашней мастерской необходимо подбирать под эти параметры. Если у вас есть доступ к трехфазной сети, то это большое преимущество, станки в этом случае не теряют мощность в двигателе. Помимо этого трехфазная сеть допускает одновременное подключение нескольких агрегатов, в то время как такое же подключение к обычной домовой сети практически всегда вызывает просадку напряжения.

После рассмотрения изложенных вопросов уже можно более точно представить будущий станок. Останется только выбрать из подходящих моделей ту, которая устроит вас по дизайну, и

i-perf.ru

Сверлильные станки для домашней мастерской

Как выбрать сверлильный станок для своей мастерской?

Современный рынок предоставляет варианты выбора для любой покупки. Сверлильный станок не стал исключением, магазины переполнены товаром с разными характеристиками, в которых может запутаться даже опытный покупатель. А уж если задача покупки стоит перед обычным пользователем, которому для каких-либо нужд понадобился такой станок, то он окажется в тупике.

Что же такое сверлильный станок? Это оборудование, при помощи которого можно делать отверстия в любом материале, а также он может выполнять широкий спектр функций: нарезка резьбы, обработка уже готовых отверстий и так далее. Из этого описания становится понятно, что подобная покупка сослужит отличную службу для любого человека, который работает с деревом, металлом или просто нуждается в часто создании отверстий.

Причина неуспешного выбора очень часто заключается в большом ассортименте товара, представленного на суд покупателя. Часто случается, что после покупки обнаруживаются дополнительные ненужные функции, которые никогда не будут использованы. Например, многие станки могут сверлить под углом 45 градусов, что заранее включено в стоимость.

Чтобы избежать подобных лишних трат, нужно заранее расставить приоритеты при покупке сверлильного станка.

Принцип действия сверлильных станков

Прежде чем приступать к выбору сверлильного станка, нужно разобраться, как и за счет чего он работает.

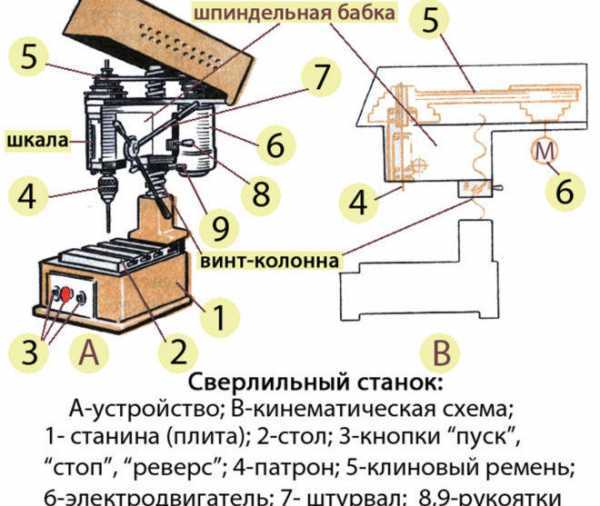

Основные узлы сверлильного станка

Подобное оборудование предназначается для высверливания глухих либо сквозных отверстий при помощи сверла, которое снимает стружку с материала при обработке.

Чаще всего такие аппараты применяют на промышленности, и мощность у них ответствующая. Конечно же, под нужды потребителей были сделаны бытовые модели, обладающие малой производительностью, узким кругом функций, но в целом они имеют устройство такое же, как и их профессиональные собраться. С устройством станков лучшего всего разбираться на бытовых моделях.

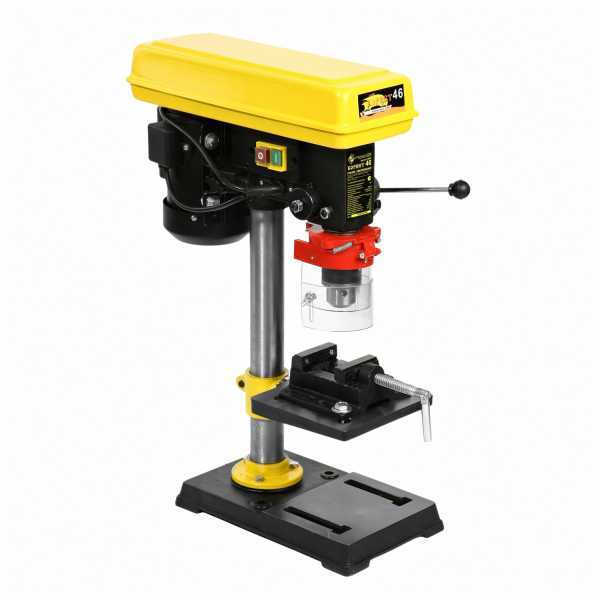

Бытовая модель – настольный сверлильный станок с малыми габаритами, устанавливается либо на верстак, либо на возвышение, обеспечивающее удобство работы. Такие станки имеют вертикальную позицию.

Все технические операции, для которых применяется станок, выполняются при помощи движений шпинделей: основного и вспомогательного.

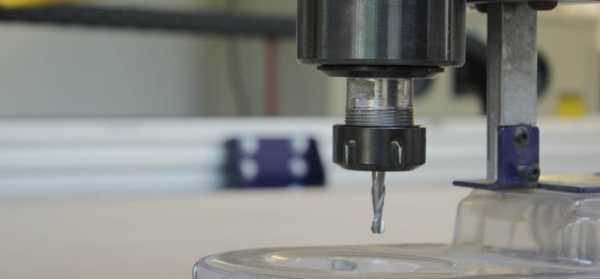

Шпиндель

Первым движением, шпиндели вращаются, а вторым перемещаются вниз. Название станок получил как раз то, что шпиндель ходит только по вертикальной оси.

Режим работы

Сверлильный станок для домашней мастерской, скорее всего, будет работать в повторно-кратковременном режиме, конечно же, есть хозяева, которыми понадобится частая и долга работа оборудования.

Главное отличие подобного устройства в том, что при несоблюдении этого правила, оно может испортиться и сломаться, а правильный режим обеспечивает целостность и долговременную работу устройства, но производительность может пострадать. Что же делать в таком случае?

Если покупатель приобретает станок для того, чтобы заработать, ведя деятельность в собственной мастерской, то бытовых образцов может быть недостаточно. Лучшим выбором станут профессиональные станки от рекомендованных производителей, стоят они намного дороже, но смогут обеспечить высокую производительность работы. Такие станки позволяют делать отверстия нужного диаметра, с большей скоростью.

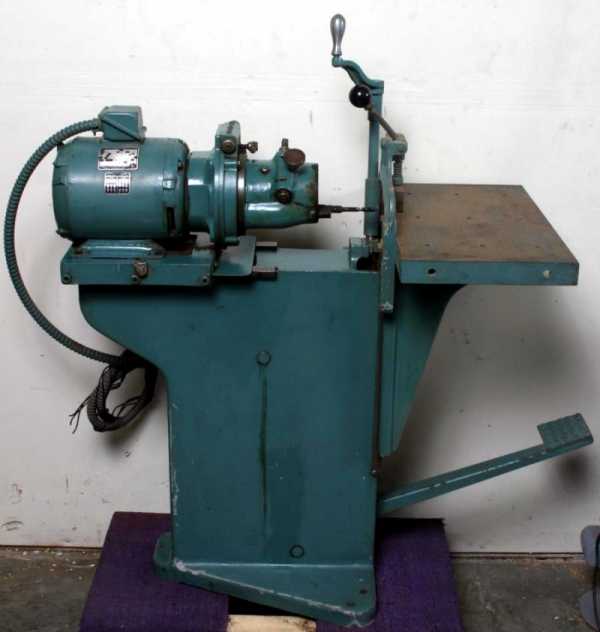

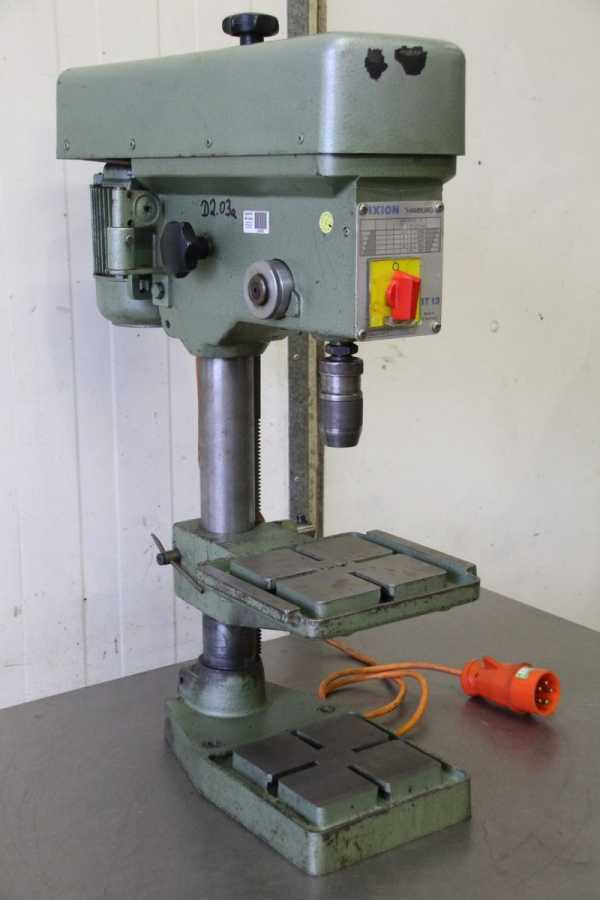

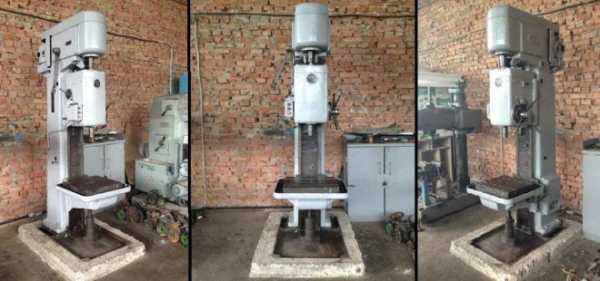

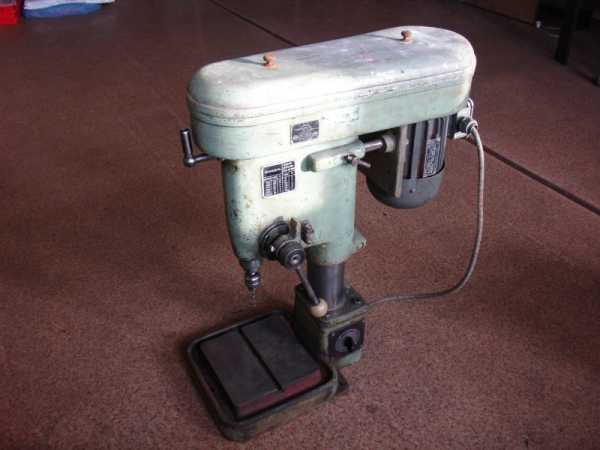

Старый сверлильный

Рабочее место

Очень важно перед выбором настольного вертикально сверлильного станка или другой модели, определиться с местом, где будет происходить его использование. Если вы собираетесь работать в домашних условиях, то, он должен быть легким, занимать мало места и не шуметь. Такие требования позволят переносить вам станок с места на место, в зависимости от ваших нужд, а семья и соседи не будут страдать от постоянного шума.

Для таких нужд подойдет настольный станок. Нужно учитывать, что толщина материала, в котором планируется проделывать отверстия, не должна превышать 16 мм. Зато он имеет маленький размер, потребляет мало энергии и практически не шумит.

Если вы планируете работать в гараже, то уровень шума не станет тем критерием, по которому нужно осуществлять выбор, больше внимания стоит уделить свободному месту.

При покупке станков на свое производство, нужно отталкиваться от заранее проведённых расчетов количества станков, размеров цеха, объемов производства. Очень важно правильно определиться с выбором сверлильного станка.

Для гаража и цеха лучше всего использовать вертикально-сверлильный станок, устанавливающийся на пол.

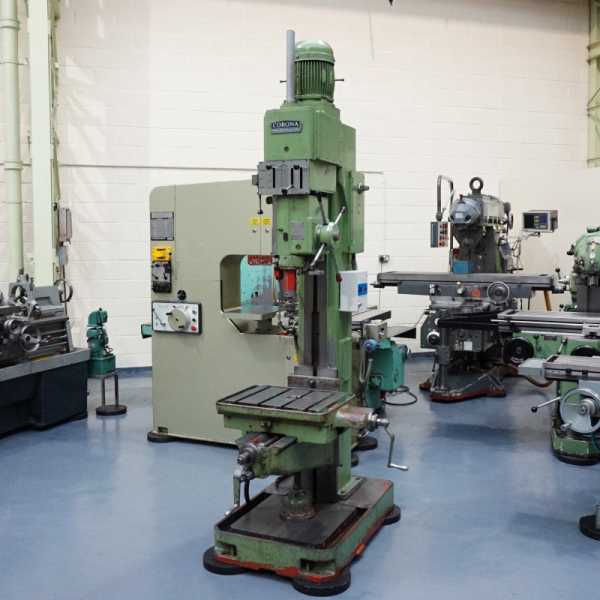

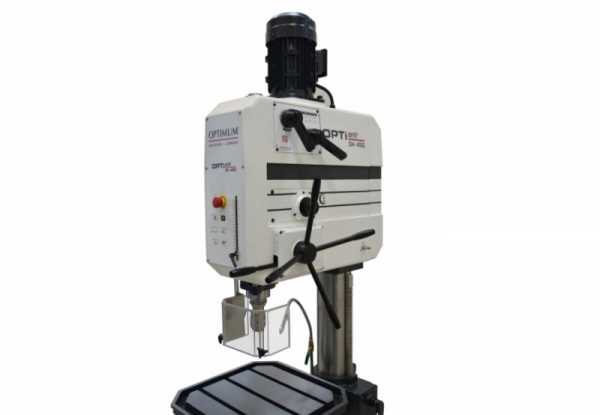

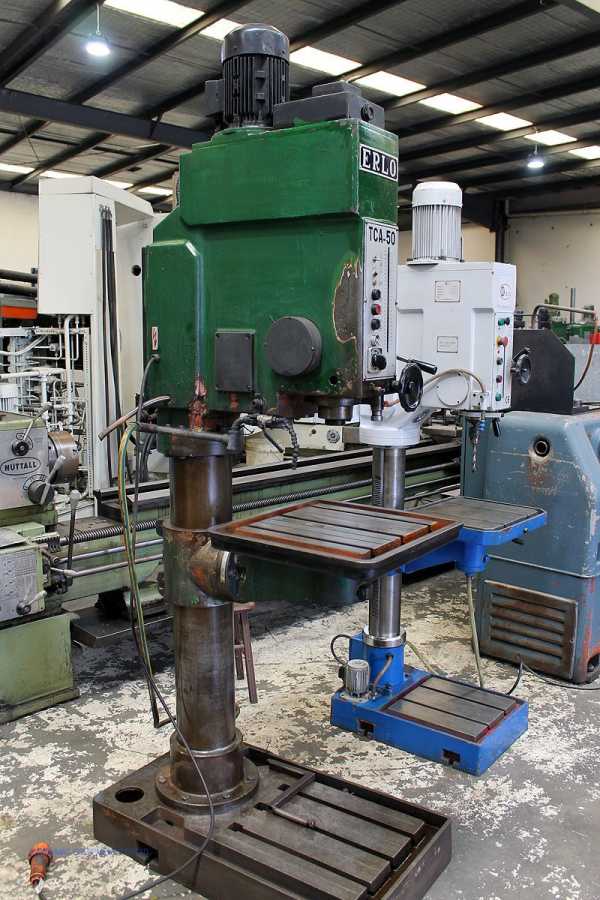

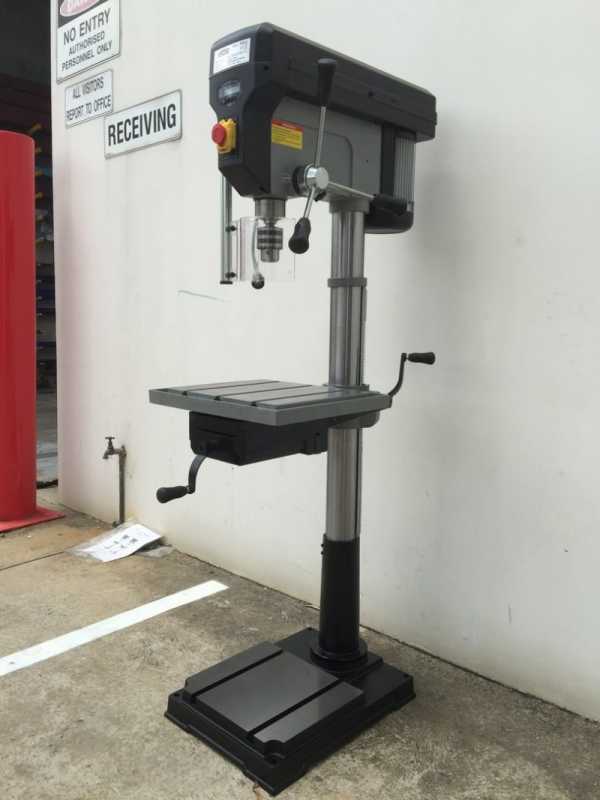

Вертикально-сверлильный станок

Специальная подножка, которой он оборудован, позволит произвести установку на свободное место.

Параметры, влияющие на выбор

Как уже говорилось выше, станок предназначен для того, чтобы сверлить отверстия. Но каждый сверлильный станок по дереву имеет собственные ограничения. Прежде всего, нужно сказать о возможных диаметрах сверла. Этот параметр самый важный и на него накладываются существенные ограничения, присутствующие в любом станке. Независимо от типа и назначения. Если станок планируется использовать дома, то рекомендуемым диаметром будет 16 мм, но бывают и исключения.

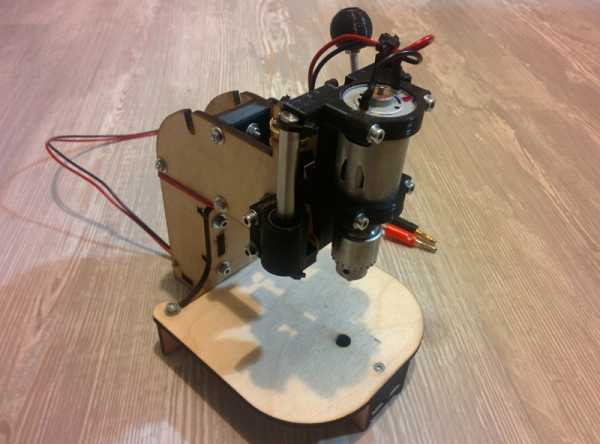

Часто требуется приобрести мини сверлильный станок, который может сверлить отверстия до 6 мм в диаметре, такая работа связана с изготовлением печатных плат. Стоимость удовольствия довольно мала, поэтому производители говорят о точности таких машин.

Нужно понимать, что именно качество установки заготовки определяет полученную точность при сверлении. Нужно выбирать те станки, в которые можно установить тиски либо другие надежные устройства для закрепления заготовки. Лучшим выбором будет крестовидный стол.

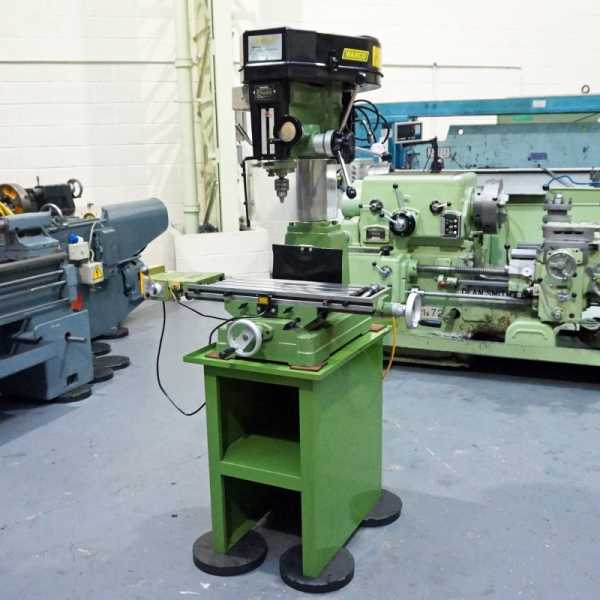

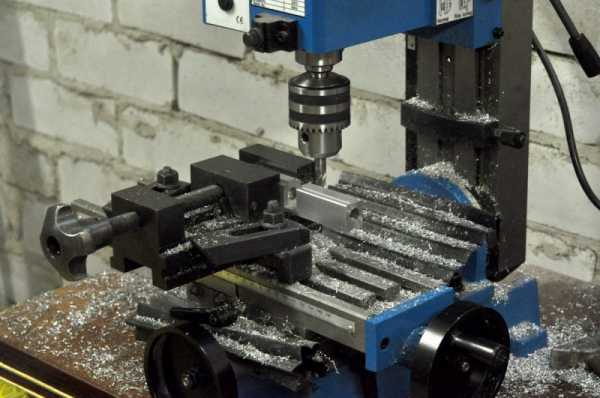

Крестовидный стол

Он позволяет двигать установленную заготовку во всех направлениях, а это открывает широкие возможности, например, можно фрезеровать пластик или дерево.

Глубина сверления также немаловажный фактор. Здесь прослеживается следующая корреляция – толщина заготовки напрямую зависит от мощности машины.

Габариты деталей для обработки

На этом шаге по выбору станка нужно проанализировать свободное место и определиться с размерами изделия. Если планируете работать с габаритными заготовками, то ваши планы имеют право на жизнь лишь в случае наличия достаточного количества места. Что касается выбора станка, то здесь нужно обратить внимание на расстояния от шпинделя до основания, именно оно покажет максимальный размер заготовки.

Частота использования станка

Все станки независимо от их типа имеют два рабочих режима. И даже сверлильный станок по металлу имеет те
