Проблема отсутствия постоянного водоснабжения в дачных поселках знакома многим из нас. Поэтому мы постарались описать для Вас суть данного вопроса. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

9

Раскрытие темы

8.5

Достоверность информации

10

Плюсы

• На сегодняшний день на нашем рынке есть полный спектр водяных насосов, Под любые ваши нужды.
• Позволять вам пользоваться водоснабжением в любое удобное для вас время

Минусы

• Могут быстро выходить из строя при нарушении условий эксплуатации в процессе использования

krrot.net

Насос центробежный погружной для скважины: Конструкция,  классификация,  виды +Фото

Если  в  вашем  загородном  доме  автономная  система  водоснабжения  устроена  из  скважины,    то  наличие  насоса  является  обязательным  условием.

А  еще  если  скважина  очень  глубокая,  то  здесь    просто  не  обойдешься  без  такого  устройства,  как  насос  погружной  центробежный.

Погружным  насосом  для  скважин    называется  устройство    для    перекачивания  определенного    объема  жидкости  до  нужного  уровня.

Скважинные  насосы    погружного  типа  подразделяются  на  вибрационные  и  центробежные.    Уникальностью    устройств  данного    типа  считается  частичное    или  полное    погружение  в  воду.

Бывают  следующих  типов  —  горизонтальные  одноступенчатые,  горизонтальные  многоступенчатые,  фекальные,  землесосы

Содержание статьи:

Отличительные  особенности насосов ручных и погружных

Бывают  ручные  и  погружные. Основное  отличие  погружного  насоса  от  ручного  состоит  в  том,  что  ручной  применяют  на  глубине  не  более  семи  метров,  а  погружной  может  осуществлять  работу  на  глубине  80м.

 Ручной  насос

Будет  стоить  намного  дешевле.

К  сведению:  Если  ваш  участок  находится  в  месте,  где  залегание  водоносных  слоев  превышает    восьми  метров,  то  без  помощи  погружного  агрегата  вам  не  справиться.

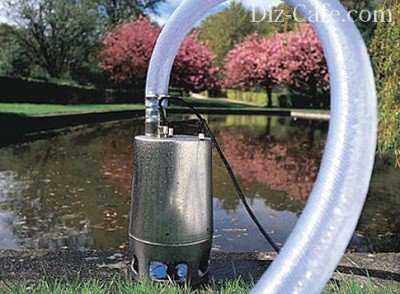

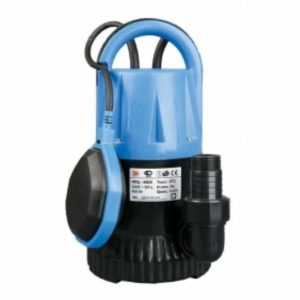

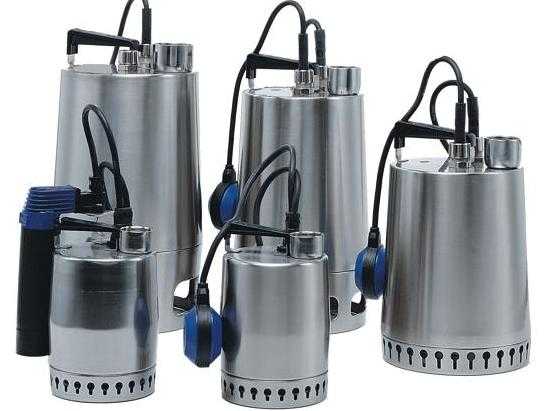

Погружные  насосы

Работают  автоматически,  а  для  эксплуатации  ручного  устройства  нужна    физическая  сила.

Скважинные  насосы  погружного  типа  подразделяются  на  вибрационные  и  центробежные.

Вибрационный  тип

Обладает  достаточно  простой  конструкцией  и  значительно  дешевле  центробежного    устройства.  Используются,  для  скважин,  расположенных  на  песчаном  грунте,  где  прохождение    водоносной  жилы  на  глубине  в  пятьдесят  метров.

Принцип  действия

Концентрированным  электротоком  происходит  создание  магнитного  поля.  Стальным    сердечником  притягивается  и  осуществляется  поднимание  штока  к  резиновой  диафрагме,    прикрепленной  к  нему.

За  счет  чего  происходит  увеличение  камеры,  что  снижает  внутренние    давление.  Этим  вызывается  наполнение  емкости  жидкостью.  Т.к.  катушка  с  переменным  магнитным  полем,  происходит  смена  полярности  и  сердечник  отталкивается  в  другом  направлении.  Попавшая    туда  жидкость  перетекает  в  трубу  и  происходит  закрытие  входного  клапана.

В  основном,  ими  пользуются  в  колодцах  и  открытых  источниках.

Правильный  выбор  насосного  оборудования  является  залогом  бесперебойного    водоснабжения  из  скважины.  Основной  функцией  насосов  этого  типа  является  подъем  и  подача    воды  из    артезианской  скважины.

К  сведению:  Уникальностью    устройств  данного    типа  считается  частичное    или  полное    погружение  в  воду.

Центробежный тип

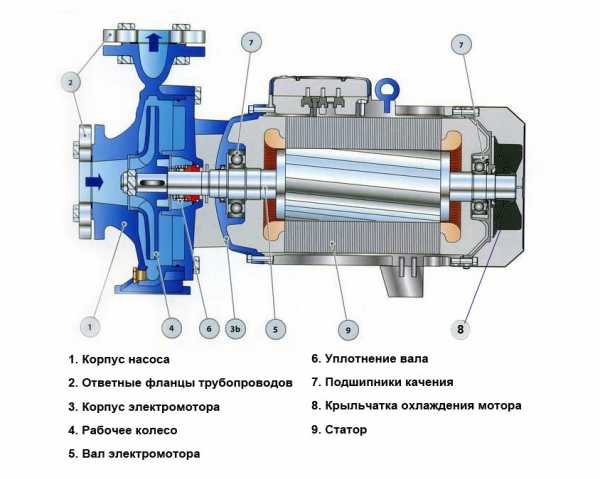

Конструкция  центробежного  агрегата  строится  из  таких  составляющих:

• корпус  с  высокой  стойкостью  к  коррозии;
• электрический  двигатель  большой  мощности;
• двигатель  с  тепловой  защитой;
• двигательный  вал;
• подшипники  со  способностью  само  смазывания;
• рабочее  колесо  представлено  двумя  пластинами  с  отверстиями  и  соединяющимися  лопастями  между  собой;
• всасывающего  фильтра  для  предотвращения  попадания  в  агрегат  различных  загрязняющих    частиц.

Действие  такого  устройства  основано  на  вращении  лопастей  двигателя.  Он  начинает  свою    работу  тогда,  когда  под  действием  центробежной  силы  вода  достигает  лопастей.  При  этом    вращение  их  не  прекращается,  а  вода  отбрасывается  на  стенки  камеры,  стекая  и  попадая  в  шланг,    по  которому  она  транспортируется  наверх.  Такое  устройство  является  незаменимым  при  перекачке    жидкостей.

Для  усиления  водного  напора,  могут  применяться  многоступенчатые  насосные  системы,  где    поступление  воды  происходит  из  одного  насоса  в  другой  и  так  до  конечного.  Проходя  по  всем    приборам  набирается  нужный  напор.

Главной  особенностью  центробежных  насосов  является  то,  что  подача  жидкости  в  него    происходит  постоянно.

Особенности  выбора

При  приобретении  погружного  устройства  необходимо  учитывать  некоторые  нюансы:

• напряжение  в  электрической  сети;
• Нужно  знать  значение  объема  поступающей  жидкости.  Этот  показатель  должен  быть  выше    производительности  устройства.  Т.е  поступление  воды  должно  превышать  перекачивание    агрегата.  В  противном  случае  насос  может  сломаться;
• учитывать  уровень  водыскважины,  насос  должен  быть  полностью  покрыт  водой  для  избежания  перегрева  двигателя  при  нагрузках;
• знать  хотя  бы  примерно  необходимый  вам  объем  воды;
• прибор  должен  быть  близок  по  диаметру  к  скважинной  трубе;
• определиться  с  временем  года,  когда  насос  будет  максимально  использоваться.

Применение

Любой  прибор  имеет  особенности  использования.  Чтобы продлить  срок  его  применения  их  лучше  учитывать.

К  таким  особенностям  погружного  агрегата  относят:

• Чувствительность  прибора;
• Прибор  должен  быть  расположен  более  одного  метра  в  глубину;
• агрегат  должен  быть  погружен  весь  в  воду.

Достоинства  и  недостатки  центробежного  погружного  насоса

Главными  преимуществами  являются:

• Простота  применения;
• автоматизированное  управление;
• высокая  всасывающая  способность;
• долгий  срок  службы;
• доступная  цена.

Если  говорить  о  недостатках,  то  основным  таким  является  зависимость  от  электроэнергии,  от  чего  возникают  проблемы  с  перебоями  подачи  воды.  К  нарушению  в  работе  может  привести  если    рабочий  прибор  не  полностью  погружен  в  воду.

Классификация

Эти  устройства  классифицируются  по  техническим  характеристикам  и  особенностям    использования  на  нормальновсасывающиеся  и  самовсасывающиеся.  Они  могут  быть  как  с    одноступенчатым  так  и  с  многоступенчатым  оборудованием.

Самовсасывающиеся  устройства  могут  эксплуатироваться  в  жидкости  с  большим  содержанием    газов.  Их  главной  особенностью  является  способность  начала  работы  без  жидкости,  при  том  что    нормальновсасывающиеся  могут  работать  только  при  заполнении  всасывающегося  патрубка  водой.

К  более  распространенным  типам  данных  устройств  относятся:

• Горизонтальный  одноступенчатый:  для  жидких  веществ  по  химическому  составу  схожими  с    водой;
• Горизонтальный  многоступенчатый:  способность  создания  большого  напора  при  небольшой    подаче  воды;
• Фекальный:  для  перекачивания  воды,  содержащей  загрязняющие  частицы;
• Песковый  или  землесос;  работает  со  сточной  жидкостью  промышленности.

Группы  центробежных  устройств

Насосы  центробежные  для  скважины  созданы  работать  с  очищенными  жидкостями,    содержащими  минимум  примесей.  При  работе  такие  насосы  способны  создавать  давление  до    пятисот  атмосфер.  Есть  большое  разнообразие  насосов  разных  мощностей  и  размеров.

Все  погружные    агрегаты  подразделяются  на  погружной  тип  и  полупогружной.
Полупогружной  насос  удобен  в  работе,  но  устанавливать  данное  устройство  нужно  в  соответствии  с  важными  требованиями,  иначе  насос  не  будет  правильно  работать.  Например,  полупогружной  насос  может  быть  установлен  только  в  скважине  с  ровной  поверхностью.

Погружной  насос  может  быть  установлен  практически  в  любую  скважину,  монтаж  достаточно    прост  и  он  может  быть  выполнен  даже  не  профессионалом.  Единственным  недостатком  такого    насоса  является  чувствительность  к  загрязняющим  частицам  в  жидкости.

iseptick.ru

Каких типов и видов существуют +Фото и Видео

Для того чтобы сделать пребывание в загородном доме комфортным применяют разные дополнительные приспособления. Самым популярным вариантом являются многоступенчатый центробежный насос. При помощи насоса такого вида в системе водопровода повышается давление, что дает возможность эффективно применять их в частном домовладении и в многоквартирных домах, и для использования в промышленности.

Центробежные насосы — это динамическое гидравлическое оборудование. Данные насосы предназначены для того, чтобы осуществлять перекачку жидкости, это происходит благодаря тому, что кинетическая энергия вращения превращается в гидродинамическую энергию потока. Чтобы вал насоса вращался, его оборудуют ДВС или электродвигателем.

Обычно вода достигает до рабочего колеса, которое оборудовано лопатками, которые нужны для того, чтобы действовать на частицы воды и передавать ей энергию.

Содержание статьи:

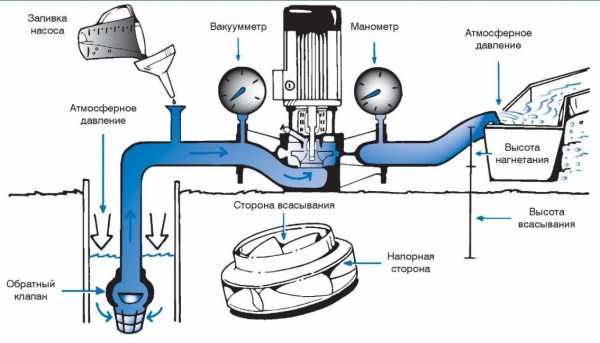

Как работает насос

Силы центробежные воздействуют на жидкость таким образом чтобы она направлялась к периферии колеса. В данной области, через канал в виде кольца (его ещё называют улиткой) вода подается к напорному патрубку (диффузор). А целью этой детали является преобразование какой-то части динамической энергии в статическую.

Многоступенчатый насос является более новым агрегатом, устройство которого имеет некоторое количество рабочих колес и ступеней. Данные ступени расположены друг за другом. Когда будете выбирать выборе центробежного насоса необходимо учесть каким образом вал уплотнен. Новые модели имеют отличие и это отличие заключается в торцевом уплотнении, а старые модели имеют сальниковую нагрузку. Первый вариант сохраняет герметичность устройства и не допускает протечек.  Если насос будет работать с какими-либо вибрациями или его вал будет не значительно смещен, то это не будет причиной протечки.

Виды насосов

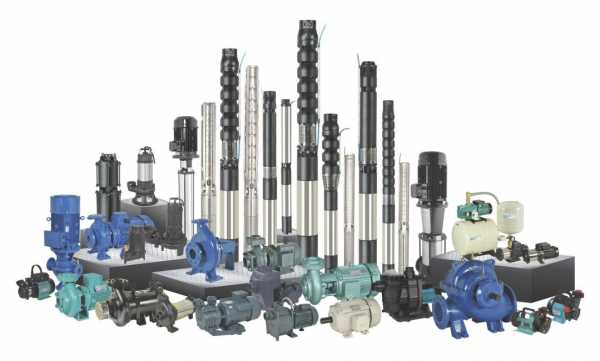

На современном рынке существует большое количество насосов для того, чтобы перекачивать жидкости и самые популярные из них — это центробежные насосы. Данные насосы имеют отличия по своим особенностям и бывают они одноступенчатыми и многоступенчатыми.

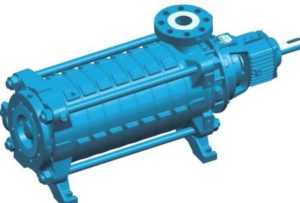

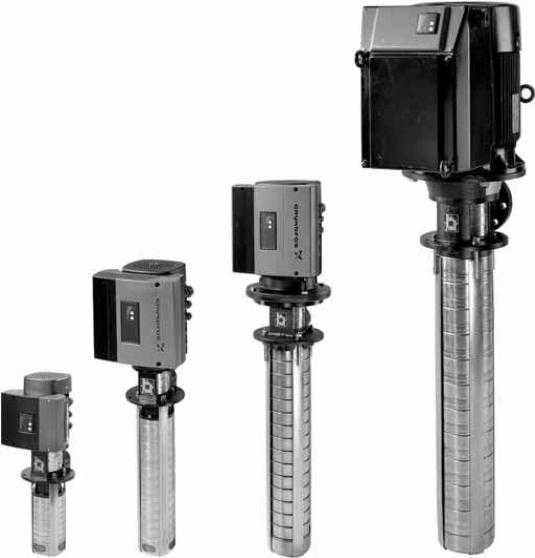

Многоступенчатый насос

Принцип работы

Многоступенчатый насос собирают из напорного патрубка, колеса, направляющего аппарата и спирального отвода.

При вращении колеса, часть которая имеет индивидуальные изгибы на лопастях, наполняется водой. Затем вода поступает в канал, который имеет спиральный отвод. За счет этого строения существует возможность усилить напор.

Существует очень большое количество моделей насосов, но которые будут иметь отличия по конструкции сборки. Например, как будет расположен вал, формой патрубков и количеством установленных рабочих колес. Прежде чем выбрать насос необходимо учитывать его габариты и мощность.

Устройство и принцип действия многоступенчатого насоса

Одноступенчатый насос является агрегатом, который имеет одно рабочее колесо, в то время многоступенчатый насос имеет два или более рабочих колес. Принцип действия у многоступенчатого агрегата похож на принцип действия агрегата одноступенчатого, а производительность на прямую зависит от количества колёс. Поэтому многоступенчатые насосы перекачивают большее количество воды за какое-то время и отличаются увеличенным напором. Это означает то, что при помощи многоступенчатых насосов перекачка жидкости может осуществляться на дальние расстояния.

Типы центробежных насосов для воды

Многоступенчатые центробежные насосы бывают разнообразной конструкции:

• Секционные;
• Спиральные.

Секционный многоступенчатый насос осуществляет перекачку воды постепенно, то есть из барабана в барабан. Уровень производительности оборудования по максимуму, является девятьсот кубических метров жидкости в час с напором тысяча девятьсот метров.

Положительные и отрицательные качества

• В большом диапазоне подач сохранятся большое значение КПД и напоров, в результате пологих качеств.
• Большая частота вращения способствует использованию для насосов электродвигателей и электроприводов, а также турбин;
• Мощность изменяется плавно, это позволяет произвести пуск насоса даже при закрытой задвижке на выходе или закрытом обратном клапане.
• Обладают хорошей устойчивостью при работе устройств и расширении технических величин, а также при параллельном и поэтапном соединении насосов, при выполнении работ на один трубопровод.
• Довольно плавно проходят переходные процессы, это происходит при изменениях режимов работы водных систем.
• Насосы всегда размещают выше уровня воды в ёмкости для потребления.

Благодаря различным факторам изменяются показатели насосов.

Такими факторами являются:

• Диаметр рабочих колес обтачивают;
• Частоту вращения изменяется;
• Частоту электроснабжения изменяется;
• Насос довольно недорого стоит, потому что при его производстве используют недорогие материалы. Например:
• Сталь;
• Чугун;
• Полимерные материалы;
• Данный насос легок в обслуживании и эксплуатации.
• Надёжный при работе.
• Подача жидкости большая.
• Поток воды подается с незначительными равномерными пульсациями.
• Также хорошо работает даже загрязненных жидкостях.
• Отрицательными качествами центробежных многоступенчатых насосов является:
• Необходимо аппарат залить прежде, чем его запустить;
• Склонны к кавитации;
• Если насосом перекачивать вязкие жидкости, то уровень КПД снижается.
• Если подача жидкости небольшая, то уровень КПД становиться очень маленьким.
• Многоступенчатые центробежные насосы лучше всего применять для больших подач воды и при средних, низких напорах.

Виды многоступенчатых насосов

В зависимости от того, как расположен поршень агрегата насос может быть:

1. Горизонтальный. Данный насос позволяет сделать напор подачи воды больше, поэтому его используют в загородных домах и квартирах. А также если появиться необходимость в автономном водоснабжении, то данные насосы отлично справятся со своей задачей. Чаще всего данные агрегаты имеют поверхностную работу, а это означает что их не нужно погружать в жидкость для того, чтобы они работали. Многоступенчатый центробежный насос ускоряет процесс организации системы орошения на вашем участке и наполнение бассейна.
2. Вертикальный насос. Данный насос лучше всего подходит в том случае, если на участке имеется колодец, который находиться недалеко от дома. Данный вид насоса способен выкачивать воду с глубины двадцать метров.

Узлы многоступенчатого насоса

• Корпус. Задачей корпуса является обеспечение герметичности и фиксации конструкции;
• Ротор является основой всего насоса. За счёт того, что при производстве применены высокие технологии эта деталь отличается хорошей производительностью и надежностью. Особенности конструкции позволяют насосу взаимодействовать с разными жидкостями;
• Балансировочный диск. Данная деталь способствует уменьшать нагрузку до нормальной, за счёт этого срок службы подшипников становиться больше;
• Основной вал. Он обеспечивает устойчивость вала на одном месте это значительно повышает срок эксплуатации подшипников и уплотнителей;
• Уплотнения;
• Дефлекторы. Они способствуют гарантированный объём масла в узле подшипника и в то же время они защищают его от попадания различных механических частиц;
• Рабочие колеса и импеллеры. Значительно уменьшает вибрации вала, а также делают его движения сбалансированными.

iseptick.ru

Центробежный насос для скважины

Вода – источник жизни, поэтому так важно, чтобы она присутствовала во всех сферах жизни человека. А значит, ее доставка, к примеру, в жилой дом, основная задача. И, неважно, дом находится в городской черте или загородом. Конечно, сложнее организовать водоснабжение в загородных поселках, где центральный водопровод отсутствует. Один из вариантов – это бурение скважины и установка водяного насоса. Кстати, для этих целей можно использовать три варианта: глубинный, вибрационный и центробежный насос для скважины. Давайте рассмотрим все три модели.

Насос центробежный

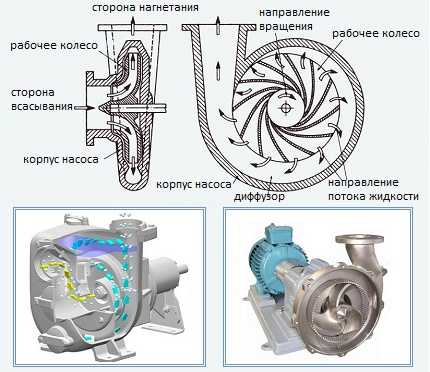

Чтобы вы понимали, о чем идет речь, посмотрите на фото ниже, где показан один из видов центробежных насосов. Как работает такой агрегат? Чтобы это понять, необходимо рассмотреть его конструкцию. Состоит устройство центробежного насоса из корпуса, чаще чугунного или стального, в котором установлен вал на двух подшипниках. На нем закреплена крыльчатка в виде колеса с лопастями. С другой стороны вал соединяется с электродвигателем или бензиновым мотором, который создает вращательное движение.

Вода, попав внутрь корпуса, оказывается между лопастями, которые начинают ее вращать. Из скважины жидкость попадает через входной патрубок, который соединен с обсадной трубой. При этом внутри корпуса образуется центробежная сила, толкающая воду от центра к стенкам. Обычно вращается вал со скоростью 3000 об/мин, при этом создается огромное давление. Оно с большой силой выталкивает жидкость наружу по выходному патрубку. Так создается один из важнейших параметров насоса – напор.

Внимание! Необходимо сказать о том, что центробежный насос не является самовсасывающим, поэтому, чтобы вытащить из глубины воду, нужно наполнить жидкостью внутреннее пространство корпуса и обсадную трубу до уровня пролегания водного слоя. Это делается через специальное отверстие, расположенное в корпусе агрегата.

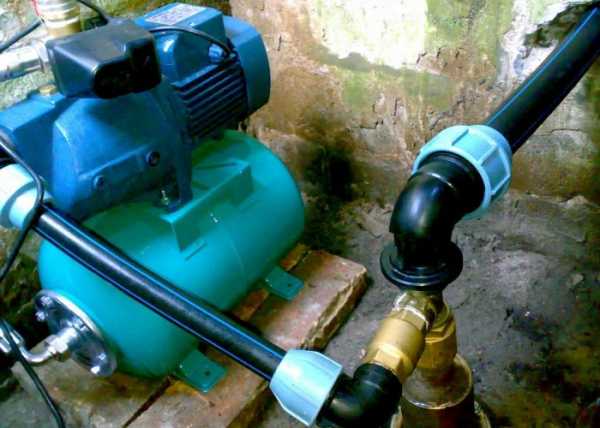

Провести установку центробежного насоса на скважину не представляет большого труда, потому что он монтируется не в самой скважине, как погружной вариант, а снаружи рядом с торчащей из земли обсадной трубой. Здесь главное грамотно соединить трубу с агрегатом, чтобы стыковка была герметичной. Небольшая щель или маленькое отверстие станут причиной изъяна всей системы, через которую воздух будет подсасывать внутрь конструкции. А это гарантия, что будет падать давление, а значит, вместо жидкости внутрь системы будет поступать воздух, который вытеснит воду. То есть, ни о какой ее подаче говорить уже не приходится.

Параметры центробежного насоса

Выбирая насос на скважину, необходимо учитывать его технические характеристики. При этом обязательно учитываются параметры водопровода и самой скважины.

• Глубина. Показатель пробуренной скважины и насоса в паспорте должны совпадать.
• Объем перекачиваемой воды и высота ее подъема (напор) определяются из потребностей потребителей.
• Мощность агрегата зависит часто от двух предыдущих параметров.
• Цена. Все зависит от брендовости производителя. Правда, сегодня на рынке можно найти прекрасную модель с хорошими характеристиками, но с приемлемой ценой. Так что не стоит бросаться на первый попавшийся в гласа аппарат.
• Ремонтопригодность – не последний фактор выбора. Нужно точно знать, а в случае поломки, смогут ли сервисные центры отремонтировать насос. Есть ли на него запчасти.
• Конечно, всегда стоит выбор между отечественными и зарубежными аналогами. В принципе, по техническим характеристикам они одинаковые, а вот цена у первых ниже, плюс, всегда можно аппарат легко отремонтировать.
• Уровень шума. Выбирайте тот, который меньше гудит.

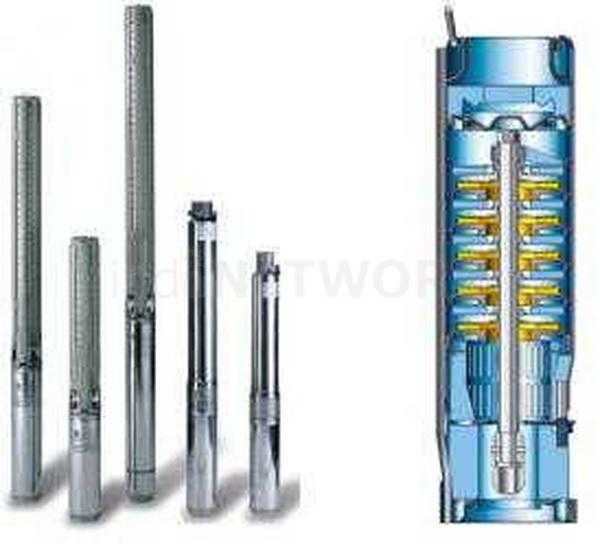

Скважинные глубинные насосы

Теперь рассмотрим глубинные центробежные насосы для скважин. Вообще, никогда глубинные насосы не называли центробежными. Хотя принцип их работы и сама конструкция напоминают центробежный многоступенчатый вариант. Правда, по внешнему виду об этом так не скажешь.

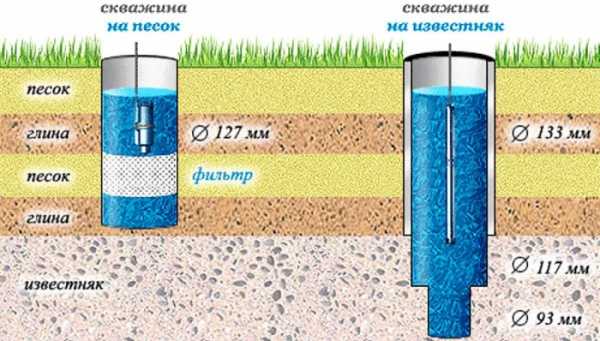

А сам внешний вид обусловлен формой скважины, а это узкий и длинный колодец. Кстати, длина (глубина) скважины может доходить до нескольких сотен метров, поэтому сами насосы могут иметь различную длину, к примеру, вот такое сравнение на фото ниже.

Первый вариант имеет диаметр 711 мм и высоту 6 м, второй 76 мм в диаметре и длиною меньше одного метра.

Устройство и принцип действия

Как уже говорилось, устройство насоса обусловлено размерами и формой скважины, поэтому внутри цилиндрического корпуса установлен вал, на который закреплены центробежные колеса с лопастями. В связи с тем, что диаметр агрегата очень маленький, то и рабочие колеса имеют небольшие размерные параметры. Чтобы создать давление для поднятия воды наружу, на валу устанавливается несколько таких колес, которые располагаются один над другим. Кстати, количество колес может доходить до двадцати штук в одном корпусе насоса.

При сильном вращении вала, попавшая ни первое колесо вода начинает вращаться и по диффузионному каналу с большим давлением поднимается вверх. По сути, рабочее колесо своим вращением отдает энергию воде, поэтому она и начинает перемещаться (так гласит закон физики). Жидкость попадает на второе колесо, которое отдает еще энергию, увеличивая давление. Проходя через все отсеки, на поверхность вырывается вода с огромным напором, что позволяет качать ее из очень большой глубины.

Сам глубинный насос располагается в конце скважины, а подача воды производится по обсадной или напорной трубе. Необходимо отметить, что существует два типа насосных агрегатов для скважины данного вида, которые отличаются друг от друга наличием или отсутствием электродвигателя. Чаще всего обе части поступают, как отдельные единицы. Их при монтаже соединяют между собой муфтой. Второй тип – это моноблочные насосы, в корпус которых уже вмонтирован электрический двигатель.

Что касается самого двигателя. Кроме того что у него специфичная форма, в его конструкции есть компонент, который называется системой выравнивания давления. По сути, это диафрагма (подвижная), с помощью которой выравнивается давление внутри мотора и снаружи в окружающем его корпусе насоса. Причина установки диафрагмы – это сделать так, чтобы смазка двигателя не вытекала из него, и чтобы вода не попала внутрь движка. Первое может произойти, если давление внутри будет выше, чем снаружи. Второе, если наоборот, давление снаружи будет больше, чем внутри. Правда, необходимо отметить, что диафрагма устанавливается в те глубинные насосы, в которых двигатель работает на смазке. В сухих моделях ее не ставят.

Необходимо отметить, что изготовить высококачественный глубинный насос непросто, ведь рабочие колеса всегда работают под большим давлением. В полость попадает песок, мелкие камушки, которые быстро приводят к износу узлов и деталей. Поэтому многие потребители свое предпочтение отдают дорогим конструкциям, потому что это гарантия долгосрочной и беспроблемной их эксплуатации.

Особенности глубинных насосов

Данный вид насосного оборудования сильно отличается от всех остальных. Поэтому и особенностей у них немало.

• Сам агрегат, и двигатель в том числе, при работе нагреваются. Для их охлаждения используется перекачиваемая вода, поэтому необходимо, чтобы вся конструкция была погружена в воду. При этом температура среды не должна превышать +35С.
• Устанавливать агрегат в скважину нужно электродвигателем вниз. Здесь две причины: первая – выходной патрубок располагается в конструкции на противоположной стороне от двигателя, чтобы последний не мешал перекачке жидкости. Второе – если уровень воды снизится, то мотор должен всегда быть в ней, потому что он нагревается сильнее самого насоса.

• Специалисты рекомендуют при эксплуатации использовать автоматику, которая будет регулировать работу глубинного насоса. Это особенно актуально, если уровень выкачиваемой воды резко снизится, что приведет к сухой работе аппарата. Что крайне нежелательно. Статистика подтверждает, что глубинные насосы чаще других выходят из строя, одна из причин – работа в холостую. Некоторые модели имеют встроенную автоматическую систему, но основная масса моделей комплектуется автоматикой, как отдельным элементом.

Разновидности глубинных насосов

Здесь несколько типов и видов.

Первый – это различия по типу двигателя.

• Со смазкой. Это дешевый и очень надежный вариант. Есть один недостаток – при повреждении уплотнительных изделий, гликолевая смазка попадает в воду.
• Сухие. В них используется капсулированная обмотка, что дает возможность не использовать в них смазочные материалы. У таких насосов более высокий срок службы, масло в воду не попадает, правда, при выходе из строя отремонтировать его уже невозможно.

Второй – по нагрузки в виде песка. Есть такой показатель – пескостойкость. Так вот глубинные центробежные насосы делятся на стандартные и специальные.

• Стандартные могут перекачивать воду, в составе которой песка 50-60 г/м³.
• Специальные производят перекачку жидкости с содержанием песка в пределах 100-300 г/м³.

Данный показатель не говорит о том, что тот или другой насос нельзя использовать в условиях с повышенным содержанием песчаных включений. Они прекрасно работают в любых условиях, просто повышается износ узлов и деталей, а соответственно уменьшается срок эксплуатации глубинного центробежного насоса.

Вибрационные погружные насосы

Еще одна разновидность насосов для скважин – вибрационные. По своей конструкции и принципу действия они сильно отличаются от центробежных. Во-первых, у них нет рабочих колес с лопастями. У них вообще нет вращающихся деталей. Единственный инструмент, с помощью которого перекачивается вода из скважины – это поршень или мембрана эластичного типа. Перемещение поршня или вибрация мембраны создают разность давления, поэтому вода и поднимается вверх.

Кстати, именно вибрация – и есть главный враг насоса и самой скважины. Все дело в том, что в самом низу скважины устанавливается сетчатый фильтр, который задерживает песок и мелкие камушки. По сути, этот естественный слой вокруг фильтра создает природный добавочный фильтр, поэтому поднимаемая вверх насосом вода такая чистая. Центробежные насосы не вибрируют, поэтому данный слой находится в покое. Вибрационные аналоги постоянно создают волны и колебания, которые тревожат фильтрационную прослойку. Вода возле фильтра всегда мутная, что снижает ее качество.

К тому же на дно скважины постоянно от вибрации падают частички грунта с ее стенок. Такое количество грунта сам вибрационный насос «переварить» не может. Частички оседают на дно, так и происходит заиливание. Такую скважину придется прочищать, и это будет происходить с завидным постоянством. Выход один – установить насос для скважины другого типа.

Итог

Вот такие разновидности насосных установок можно использовать для скважин, создавая системы водоснабжения частного загородного дома. Что выбрать, каждый решает сам, в зависимости от денег в собственном кошельке.

bouw.ru

Выбираем насос для воды для дома, дачи и сада: все про водяные насосы

Водяной насос – основной элемент систем водоснабжения, орошения, полива. От его функциональности зависит работа всей системы в целом. Если устройство изначально подобрано неправильно, не хватает мощности или конструкция прибора не подходит для выполняемых функций, то сбои в работе неизбежны. В этом случае придется либо докупать дополнительные устройства, компенсирующие недостаток, либо менять саму модель. Чтобы правильно выбрать водяной насос для воды для дома, дачи или сада, необходимо учитывать конструкционные особенности, принцип работы, назначение и технические характеристики водоподъемного оборудования.

Каждый тип насоса имеет собственные конструкционные особенности, но общий принцип работы у всех перекачивающих устройств один. При включении электродвигателя внутри корпуса создается вакуум. Благодаря низкому давлению вода всасывается в вакуумную камеру, перемещается к выходному патрубку и с силой выталкивается через него в шланг или трубопровод. Силой «выдавливания» воды определяется давление в системе. Оно должно быть достаточно высоким для преодоления гидравлического сопротивления.

Все насосы работают по принципу втягивания воды через входное отверстие и выброс через выходной патрубок, различаются они только способом создания вакуума

Конструкции насосов могут существенно различаться в зависимости от того, каким способом создается вакуум в приборе, по этому признаку насосы делят на:

• центробежные;
• вихревые;
• вибрационные (второе название – электромагнитные).

В зависимости от расположения насоса относительно резервуара с водой различают поверхностные и погружные модели. По конструкции и функциональности устройства делят на колодезные, скважинные, дренажные, мотопомпы. Более подробное пояснение дано в видеоролике ниже:

Приборы этого типа используются практически во всех сферах – как производственных, так и бытовых. Принцип работы основан на создании внутри корпуса центробежной силы, благодаря которой происходит движение воды, создается напор. Лопасти и колеса рабочей части, вращаясь, затягивают жидкость, прижимают к стенке, после чего выталкивают в выходное отверстие. В зависимости от конструкции и назначения приборы разделяют на множество групп. Они могут быть поверхностными и погружными, консольными, горизонтальными, вертикальными, моноблочными, одно- и многоступенчатыми.

Все элементы конструкции изготовлены из высокопрочных материалов, детали практически не изнашиваются. Предполагается, что насосы будут работать беспрерывно. Поэтому они разработаны так, чтобы обслуживание было несложным и быстрым. Устройства могут работать при высоких температурах и в химически агрессивных средах, характеристики зависят от особенностей конкретной модели. Некоторые из них выдерживают до 350 градусов.

К преимуществам центробежных насосов относят надежность, долговечность, безотказность, приемлемую цену, возможность оснащения необходимой автоматикой, высокий КПД. Однако, как и любые другие устройства, насосы этого типа имеют собственные недостатки. Так, для запуска прибора корпус нужно заполнять водой, поскольку из-за малой центробежной силы вода не всасывается в патрубок. При попадании воздуха во входной патрубок насос может остановиться. Кроме того, если сопротивление в электросети меняется, это может сказаться на стабильности работы устройства.

Поверхностные центробежные насосы мобильны, легко демонтируются и транспортируются, но для стационарной установки подходят плохо

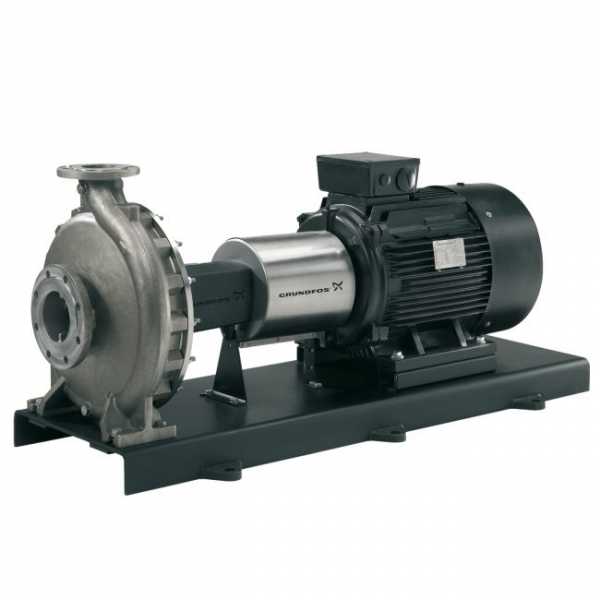

Широкое распространение получили центробежные консольные насосы. Их используют для перекачивания чистой и грязной воды, содержащей примеси и небольшие твердые частицы. Для систем водоснабжения домов и дач применяют одноступенчатые горизонтальные консольные насосы. Многоступенчатые горизонтальные насосы представляют собой конструкцию, работающую как несколько одинаковых, последовательно подсоединенных, одноступенчатых устройств. Благодаря этому они способны обеспечить мощный напор в системе.

Центробежные водяные насосы приобретают для дома, дачи, систем полива и орошения. Их устанавливают в системах водоснабжения, работающих от скважин. Используют погружные и полупогружные модели. Первые проще в монтаже, а вторые в обслуживании. Для установки полупогружной модели в скважину нужны особые условия. Это трудоемкая работа, поэтому, несмотря на очевидные достоинства, владельцы частных домов чаще останавливают выбор на погружных моделях. Их можно монтировать в скважинах, где при установке обсадной трубы были отклонения от вертикали. К недостаткам конструкций следует отнести высокую чувствительность к песку и загрязнениям.

Предлагаем обзор центробежных моноблочных водяных насосов, отлично подходящих для сада:

Устройство работает за счет вихревого колеса, представляющего собой металлический диск с лопастями, создающими центробежную силу. В силу конструкционных особенностей вода закручивается в спирали, по виду напоминающие вихрь. Главное достоинство насосов вихревого типа – мощный напор. При равных с центробежным насосом габаритах, весе, размерах колеса и количестве оборотов вихревой обеспечивает более сильный напор. Поэтому размеры корпуса вихревой модели могут быть существенно меньше, чем центробежной.

Благодаря высокому давлению, создаваемому вихревыми насосами, их с успехом применяют для полива садов, огородов. Они отлично подходят для установки в системах водоснабжения дач и частных домов, если возникает необходимость в усилении давления в сети. В отличие от центробежных моделей, вихревые нормально переносят попадание в трубопровод крупных пузырьков воздуха. Компактные размеры расширяют сферу применения насосов этого типа. Из недостатков – чувствительность к взвешенным частицам в воде. Если их много, насос будет работать с перебоями и быстро придет в негодность.

Благодаря компактным размерам и высокой мощности вихревые насосы хорошо подходят для установки в глубокие скважины малого диаметра

Для дома, дачи и сада можно выбрать электрический водяной насос вибрационного типа. Принцип его работы основан на воздействии электромагнитного поля, создаваемого катушкой, которая втягивает металлический сердечник с гибкой диафрагмой. Изгибаясь, резиновая диафрагма создает низкое давление, благодаря которому вода засасывается в гидравлическую камеру. Когда диафрагма возвращается на место, давление повышается и срабатывает клапан, перекрывающий входное отверстие, поэтому вода выталкивается через выходной патрубок. Постоянное движение диафрагмы обеспечивает бесперебойное перекачивание воды.

Насосы вибрационного типа используют для организации полива и орошения растений. Их устанавливают в системы автономного водоснабжения. Огромным преимуществом этой конструкции является способность перекачивать загрязненную воду, что позволяет применять их при откачивании колодцев и скважин для профилактической чистки. При работе с грязной водой производительность вибрационных насосов заметно падает, однако они вполне справляются с чисткой дна гидротехнических сооружений. Еще один плюс конструкции – относительно невысокая стоимость и надежность. Долговечность устройств обеспечена конструкцией, в которой нет движущихся, трущихся деталей.

Если диаметр скважины относительно велик, то можно установить вибрационный насос, предварительно надев на него резиновые кольца для «глушения» вибрации

Недостатков у электрических вибрационных насосов не меньше, чем достоинств. В работе приборов нередко случаются сбои в случае перепадов напряжения в электросети. Если владелец дома решит установить вибрационный насос, дополнительно придется приобрести стабилизатор напряжения. Такие насосы с успехом используют для перекачивания воды из колодцев, но их нежелательно устанавливать в скважины, особенно малого диаметра, несмотря на удобство монтажа. Постоянная вибрация негативно сказывается на конструкции обсадной колонны, и рано или поздно насос либо сломается сам, либо разрушит эксплуатационную трубу.

Насос «Ручеек» нежелательно монтировать в узкие обсадные трубы. Это может закончиться незапланированным ремонтом насоса или даже бурением новой скважины

Все водоподъемное оборудование можно разделить на поверхностное и погружное. Насосы первого типа устанавливают возле гидротехнических сооружений или водоемов, из которых ведется забор воды. Вторые опускают в воду. Конструкции различаются по производительности, типу и расположению входных патрубков, допустимых условиям монтажа. Поверхностные модели обычно дешевле и способны работать, если высота водяного слоя ниже 80 см. Погружные насосы должны работать на глубине не менее 1 м под поверхностью воды.

Поверхностные модели – хороший выбор для полива

Поверхностный водяной насос для сада или огорода – идеальный вариант, если нужно организовать полив из естественного водоема или объемного резервуара. При необходимости его легко демонтировать и перенести в другое место, убрать на хранение. Он хорошо подходит для дач. Такой насос можно установить для забора воды из колодца или неглубокой скважины (до 9 м), абиссинского колодца. В этом случае владельцу не придется подбирать устройство по диаметру, т.к. в скважину опускается только шланг, а сам насос устанавливают рядом с эксплуатационной трубой.

Насосные станции относятся к поверхностному водоподъемному оборудованию. Они представляют собой многофункциональные системы, объединяющие насос и гидроаккумулятор

Единственный нюанс – для монтажа поверхностной модели нужно подготовить помещение, где устройство будет защищено от влаги, а шум от его работы не будет никому мешать. Устанавливают прибор либо на землю, либо на специальную плавающую платформу, если нужно забирать воду из открытого источника. При монтаже в негерметично закрытых приямках дно не заливают бетоном, а засыпают гравием. Сыпучие материалы впитывают излишки влаги, которые могут появиться при просачивании воды через швы бетонных колец или кирпичной кладки.

При расчете нужной мощности нужно помнить, что соотношение длины по вертикали и горизонтали равно 1:4, т.е. 1 м вертикального трубопровода считается как 4 м горизонтального. Для организации водоснабжения лучше использовать пластиковые трубы, а не резиновые шланги. Во время перекачивания жидкости по гибким шлангам они могут сжиматься и изгибаться от перепадов давления. Вода не будет нормально проходить через узкое отверстие, что приведет к перебоям с подачей.

С помощью поверхностного оборудования легко организовать полив растений из пруда. Для этого при выборе модели необходимо учесть, что вода будет поступать с частичками грязи и песка

Погружное оборудование для водоснабжения дома

Лучший насос для воды для дома или дачи, где проживают подолгу, — погружной. Он хорошо подходит, если планируется монтаж системы водоснабжения от глубокой скважины (свыше 9-10 м). Обычная бытовая модель поднимает воду из скважины глубиной до 40 м, а для более глубоких сооружений можно найти устройство помощнее. С подбором насосов для скважин до 80 м редко возникают проблем, т.к. ассортимент обширен. Все погружные модели снабжены автоматической защитой от «сухого хода».

Устанавливать погружной насос можно, если он не будет касаться дна, а высота водного слоя над ним будет не менее 1 м. Это необходимо по нескольким причинам. Во-первых, чтобы двигатель нормально охлаждался, должно быть достаточное количество воды. Во-вторых, уровень воды в скважине или колодце не стабилен. Он может изменяться в зависимости от сезона. Важно, чтобы при этом насос не оказался слишком близко к зеркалу воды, иначе могут возникнуть сложности с водоснабжением. Насос не должен достигать дна на 2-6 м, чтобы грязь и песчинки со дна не попадали во входной патрубок.

Отличительная особенность дренажных насосов – способность перекачивать как чистую воду, так и грязную с твердыми включениями. На входном патрубке такого насоса предусмотрена сетка. Устройства можно подключать к системам водоснабжения

Выбирая электрический водяной насос для дома, дачи или сада, в первую очередь учитывайте его целевое назначение. Идеального оборудования «для всего» не существует. Обдумайте, какие главные задачи будет выполнять устройство, будет ли оно работать только на перекачивание чистой воды или есть вероятность, что ему придется поднимать воду с песком и грязью.

При подборе конкретной модели обязательно учитывайте самые важные технические параметры: мощность, производительность, КПД, максимальный напор. Если при расчетах возникают сомнения в их правильности, посоветуйтесь со специалистом. Что касается торговых марок бытовых водяных насосов, то хорошо себя зарекомендовали бренды Wilo, DAB, «Джилекс», «Беламос». Лидером рынка считается марка Grundfos.

diz-cafe.com

Центробежный насос для воды: принцип работы, виды

Обустройство современных систем инженерного снабжения (водопровода, тепломагистрали, системы водоотвода, канализации) невозможно без такого устройства, как насос. Лидерами рынка ввиду функциональности, надежности и простоты в эксплуатации являются центробежные модели, которые применяются как для подачи воды, так и для ее откачивания в системах дренажа, осушения, канализации.

Универсальный принцип действия центробежного насоса позволяет применять его и для комплектации систем вентилирования и кондиционирования при перенаправлении воздушных масс.

Устройство, принцип работы

Классический одноступенчатый центробежный насос для повышения давления в системе состоит из корпуса, двигателя и рабочего колеса, благодаря чему считается достойной альтернативой гидравлическому мотору. Принцип действия центробежных насосов прост. Пуск центробежного насоса осуществляется автоматически при падении давления в системе ниже заданного программными настройками значения при условии подключения к электросети. При создании крутящего момента от двигателя энергия передаётся валу насоса и установленному на нем рабочему колесу.

Вода по мере поступления непосредственно на рабочий орган установки посредством всасывающего отверстия и входного патрубка перенаправляется в спиральный кожух. В процессе преобразования энергии увеличивается напор воды при одновременном снижении скорости потока.

Перед тем, как выбрать насосную установку центробежного типа, оцените следующие технические характеристики центробежных насосов:

• производительность и полезный внутренний объем определяют параметры интенсивности его использования;
• высота всасывания играет немаловажное значение в процессе организации водоснабжения и канализации в высотных домах, так как при не6высоком подъеме воды на верхних этажах зданий она станет недоступной;
• коэффициент быстроходности в зависимости от внутреннего полезного объема определяет количество циклов пуск/выключение в течение единицы времени – быстроходный повышающий давление насос используется в комплектации трубопроводов большой протяжности;
• показатель КПД позволяет выбрать модель в зависимости от соотношения рабочих показателей и фактическим удовлетворением потребности потребителя с учетом количества пользователей и водозаборных или водоотводных точек.

Устройство центробежного насоса

Преимущества центробежных насосов – в надежности, высокой производительности и большом разнообразии моделей для реализации задач различного уровня сложности. Недостатки центробежных насосов заключаются преимущественно в выходе из строя в том случае, если пропускаемый материал слишком загрязненный.
к меню ↑

Виды и назначение центробежных насосов

Насосы центробежные делятся на классы и группы в зависимости от типа конструкции, назначения и способа установки.
к меню ↑

Классификация центробежных насосов по типу конструкции

• консольный – электроцентробежный насос однорамной конструкции, способ крепления рабочего колеса – с помощью муфты;
• секционный – высоконапорный оснащенный несколькими рабочими колесами и обеспечивающий существенное повышение давления агрегат;
• оснащенный двухсторонним входом – компенсирующая осевые силы модель с двусторонним рабочим колесом;
• вертикальный – крупногабаритный маслонапорный агрегат для большой подачи воды.

к меню ↑

Виды центробежных насосов по назначению

Выделить можно такие категории:

Принцип работы центробежного насоса

• универсальный – бытовой мини-насос или садовый центробежный насос для перекачивания чистой воды;
• сетевой водяной насос предназначен для комплектации систем ГВС и отопления, так как работает в большом диапазоне температур перекачиваемой жидкости;
• питательный насос для воды используется для комплектации парового котла, работает в условиях интенсивного напора и высокой температуры перекачиваемой жидкости, комплектуется электроприводом и паровой турбиной;
• конденсатный многоступенчатый вертикальный или горизонтальный насос возвращает конденсат в системы с регенеративным циклом;
• циркуляционный используется для комплектации кондиционирующих систем с высокой подачей в условиях низкого напора;
• кислотный изготавливается из устойчивых к агрессивной перекачиваемой среде материалов (кислота, щелочь) и используется в химической и нефтеперерабатывающей промышленности, автопроме;
• дренажный насос для грязной воды оснащается системой фильтрации и предназначается для перекачивания смеси жидкости и нерастворимых крупногабаритных фракций.

Дренажные насосы центробежного типа в свою очередь по способу установки делятся на 3 вида:

• поверхностный – наиболее простой тип конструкции, которая устанавливается на ровной горизонтальной или вертикальной поверхности и комплектуется оснащенными всасывающими устройствами заборными шлангами;
• полупогружной насос монтируется в одном из верхних углов резервуара, водоема, подлежащего осушению, или выгребной ямы с помощью консолей и направляющих;
• глубинный центробежный погружной агрегат, или УЭЦН, устанавливается на дне резервуара или водоема, погружные дренажные элнктронасосы востребованы при строительстве автономной канализационной системы в загородном домостроении.

Если вы не знаете, как выбрать модель, обратите внимание на унифицированную маркировку. Заводская маркировка центробежных насосов в обязательном порядке содержит символьное обозначение ключевых характеристик каждой модели – назначение, КПД, тип конструкции и особенности эксплуатации.
к меню ↑

Центробежный насос одноступенчатый с двухсторонним подводом жидкости (видео)

к меню ↑

Известные производители

Оборудование в этой категории насосной техники представлено широким модельным рядом от ведущих производителей, при этом у каждой модели есть неоспоримые достоинства. Взять, например, универсальный консольный горизонтальный электронасос К45/30 для перекачки чистой производственно-технической воды. Этот электронасос настолько востребован, что включен в ассортимент большинства производителей в СНГ.

Наиболее известные заводы-изготовители насосного оборудования:

• ОАО «Ливгидромаш» – компания функционирует на территории Российской Федерации и более 60 лет специализируется на производстве оборудования для нефтеперерабатывающей, химической промышленности, судостроения и автопрома;
• Катайский насосный завод специализируется на производстве оборудования для металлургической, деревообрабатывающей, целлюлозно-бумажной промышленности, ЖКХ, сельского хозяйства, в том числе мелиорации;
• Димитровградхиммаш – одно из старейших производственных предприятий, основанное в 1931 году и обслуживающее агро-промышленные и нефтеперерабатывающие комплексы;
• ОАО «Промприбор» – производитель-лидер в области обеспечения потребности в насосном оборудовании АЗС и нефтебаз;
• ОАО «Волгограднефтемаш» специализируется на производстве нефтяного насосного оборудования, объемы производства практически полностью удовлетворяют потребности отрасли;
• ОАО «Горнас» – ведущая организация, работающая в области проектировки и разработки насосного оборудования для удовлетворения потребностей частного и коммунального сегмента, а также всех отраслей промышленности.

Краткое описание К45/30:

Одноступенчатый центростремительный насос этой марки обеспечивает односторонний подвод жидкости и предназначен для перекачки чистой бытовой и технической воды. Благодаря применению в процессе производства материалов с высокой коррозионной стойкостью также применяется для перекачивания жидкостей, сходных по показателям вязкости и химической активности с водой.

Ремонт промышленного центробежного насоса

При частоте вращения 2900 об./мин. обеспечивает подачу на уровне 45 м³/час при напоре в 32 м. Масса агрегата – 53 кг, кавитационный резерв – 4 м.
к меню ↑

Правила эксплуатации

Эксплуатация центробежных насосов отличается простотой, тем не менее, монтаж насоса, в особенности для комплектации магистрали с большой протяженностью, рекомендуется поручить профессионалам.

Запуск агрегата осуществляется только тогда, когда он установлен, зафиксирован и подключен к трубопроводу согласно инструкции. Предварительно полость прибора и трубопровод должны быть залиты водой или другой перекачиваемой жидкостью путем откачки воздуха из системы или использования напорного трубопровода.

После заливки полости и трубопровода поверните кран на манометре и запустите двигатель установки. Следите за тем, чтобы задвижка на напорном трубопроводе была плотно закрыта. Краны вакуумметра, труб и задвижка напорного трубопровода открываются только после того, как агрегат достигнет необходимой частоты вращения и сгенерирует нужный уровень давления, фиксируемый манометром.

В процессе эксплуатации насосной установки следите за достаточным уровнем смазки подвижных элементов системы и с своевременным охлаждением подшипников, подтягивайте сальники так, чтобы вода просачивалась мелкими редкими каплями. Это позволить избежать преждевременного износа комплектующих и неполадок в работе всей станции в целом.

nasosovnet.ru

Центробежный Водяной Насос: Виды, Принцип Действия

Центробежные водяные насосы поверхностного типа

Если рассматривать бытовые устройства, используемые для водоснабжения, водоотведения и отопления жилых домов, то их основную часть составляют насосы водяные центробежные. Их название объясняется принципом работы агрегатов, в которых напор и давление жидкости образуются из-за центробежной силы, возникающей при вращении рабочего колеса.

Устройство и принцип действия

О том, как работает насос такого типа, мы рассказывали неоднократно. Но все же повторимся в двух словах, чтобы было понятно далее, как он подразделяется на виды.

• Главным рабочим элементом устройства является насаженное на вал и заключенное в корпус колесо (крыльчатка), состоящее из двух дисков, соединенных изогнутыми лопастями;
• Между дисками и лопастями образуются каналы, которые перед началом работы агрегата заполняются водой;

Фото рабочего колеса

• Когда рабочее колесо начинает вращаться, на воду действует центробежная сила, отбрасывающая её на периферию;
• Одновременно в центре колеса давление снижается и в разреженное пространство по всасывающему трубопроводу через патрубок поступает новая порция воды из источника;
• А вода с периферии под давлением выбрасывается из колеса в приемную камеру (диффузор), а оттуда в напорный патрубок, после чего покидает водяной центробежный насос по напорному трубопроводу.

Обратите внимание. Величина центробежной силы напрямую зависит от частоты вращения и диаметра рабочего колеса.

Элементарная схема устройства центробежного насоса

Чтобы агрегат работал бесперебойно и надежно, помимо электродвигателя и рабочей камеры он снабжается дополнительным оборудованием:

• Задвижка для регулирования потока воды;
• Обратный клапан на всасывающем патрубке с фильтром грубой очистки для предотвращения вытекания воды из камеры обратно в приемный бассейн и её очистки от механических примесей;

Обратный клапан

• Манометр на напорном патрубке, показывающий давление, которое создает насос;
• Предохранительный клапан для защиты от гидравлического удара и т.д.

Подобное оборудование не всегда входит в комплект, но его можно приобрести отдельно и установить своими руками на сам насос или трубопровод, соединяющий его с источником либо потребителем воды.

Виды центробежных насосов

Это самый распространенный тип оборудования для перекачивания воды, а также других жидкостей. Подобные агрегаты могут служить разным целям и выпускаются в разных модификациях. Существует множество видов центробежных насосов, отличающихся по конструктивным и техническим параметрам.

По расположению вала

В зависимости от того, как расположен в пространстве вал двигателя и в каком направлении производится разъем корпуса, центробежные насосы водяные делятся на:

По способу подвода жидкости

Вода в устройство может подаваться с одной или с двух сторон. Соответственно, такие насосы подразделяются на агрегаты с односторонним или двухсторонним всасыванием.

По количеству ступеней

Ступенями называют рабочие колеса. Чем больше количество последовательно расположенных ступеней, тем больше жидкости насос может перекачать за единицу времени, так как с каждой ступенью увеличивается напор.

В зависимости от этой конструктивной особенности подобные агрегаты бывают:

• Одноступенчатыми;
• Многоступенчатыми.

Для справки. Одноступенчатые насосы часто называют консольными по расположению вала.

Вертикальные многоступенчатые насосы для скважин

Так как цена оборудования во многом зависит от развиваемой им мощности и прочих технических характеристик, то многоступенчатые модели стоят дороже консольных.

По напору

Основная техническая характеристика любого водоперекачивающего устройства, влияющая на выбор – создаваемый им напор.

• Насосы с напором до 20 метров водяного столба называют низконапорными;
• От 20 до 60 метров водяного столба – средненапорными;
• Более 60 метров водяного столба – высоконапорными.

По способу установки

Это самый явный критерий, по которому водяные центробежные насосы делятся на:

• Поверхностные – устанавливаются вне источника воды и всасывают её через шланг, опущенный в воду. Обычно монтируются в технических помещениях (подвалах жилых зданий, хозяйственных постройках, кессонах) или просто на поверхности земли рядом с колодцем или накопительным резервуаром;

Главное преимущество устройств поверхностного типа – их мобильность

Обратите внимание. Такие устройства могут поднимать воду с небольшой глубины, не превышающей 8-9 метров.

• Погружные – полностью погружаются в перекачиваемую жидкость, поэтому имеют герметичный корпус. В зависимости от мощности, способны подавать воду на большие расстояния с глубины до 200 метров. Подразделяются в свою очередь на скважинные (глубинные (см. Глубинные насосы для скважин: технические характеристики)) и колодезные;

Погружные колодезные насосы

• Полупогружные – агрегаты исключительно вертикального исполнения, нижняя часть которых может контактировать с водой.

Полупогружные многоступенчатые агрегаты

По способу охлаждения двигателя

При длительной работе двигатель любого электрического оборудования нагревается и нуждается в охлаждении, и водяной насос центробежный не исключение. По способу защиты от перегрева он подразделяется на устройства с сухим или мокрым ротором.

• В устройствах с сухим ротором электрическая и гидравлическая части разделены герметичным торцевым уплотнением, поэтому вал не контактирует с водой, а охлаждается с помощью встроенного вентилятора.

Циркуляционный центробежный насос с сухим ротором

• В агрегатах с мокрым ротором вал с подшипниками омываются перекачиваемой жидкостью и охлаждаются её потоками. Из-за отсутствия вентилятора они издают меньше шума, но монтироваться могут только в горизонтальном положении, чтобы все вращающиеся части равномерно охлаждались.

Правила установки насосов с мокрым ротором

Преимущества

Самый большой недостаток центробежного водяного насоса – это его чувствительность к нерастворенным в воде примесям: песку, илу, прочим загрязнениям. Как правило, инструкция к каждому агрегату содержит в себе сведения о максимальном содержании взвешенных частиц и их размеру в перекачиваемой среде. И на это обязательно нужно обращать внимание.

К преимуществам же уверенно можно отнести такие факторы, как доступная стоимость, долговечность при правильной эксплуатации, высокая надежность, простая конструкция. При необходимости такой насос вполне возможно разобрать и починить самостоятельно.

Помимо водоснабжения их повсеместно используют в системах отопления для обеспечения циркуляции жидкости, в системах повышения давления, а также для полива участков и осушения резервуаров и затопленных подвалов.

Применение в быту

Агрегаты центробежного типа обладают массой достоинств, в числе которых возможность непрерывной подачи воды под напором, низкая цена при высокой надежности и долговечности, простая и понятная конструкция. При необходимости любой технически грамотный человек может сам установить устройство или отремонтировать его: сборка центробежного насоса легко осуществляется по схеме в инструкции.

Совет. Не торопитесь разбирать устройство для ремонта в случае остановки подачи жидкости. Сначала проверьте наличие воды во всасывающем трубопроводе: к остановке часто приводит её отсутствие при падении уровня и попадание воздуха в агрегат.

Но самым большим преимуществом таких насосов является широкая сфера их применения.

Если говорить только о бытовом использовании, не затрагивая производственные и добывающие отрасли, то оно осуществляется буквально везде:

• Для подачи воды из колодца в водопроводную систему дома или из открытого источника – в систему орошения приусадебного участка. Чтобы такой насос центробежный для воды работал с максимальным КПД, перекачиваемая жидкость должна быть достаточно чистой, без большого количества нерастворенных примесей и взвешенных частиц.
• В домах с индивидуальным отоплением от газового или электрического котла необходимо обеспечивать непрерывное движение теплоносителя по трубам. И здесь незаменим циркуляционный насос центробежный для отопления для дома. Его правильная и бесперебойная работа обеспечивается ротором с лопастями на концах, которые и придают теплоносителю требуемую скорость движения. Существуют агрегаты с одним или двумя роторами.

Циркуляционный насос для системы отопления

• В частных домах нередко приходится сталкиваться и с необходимостью откачивания грязной воды. Например, их затопленных погребов и подвалов, выгребных ям, заилившихся колодцев и т.д. Для этой цели существуют центробежные насосы для сточных вод, которые могут быть как погружными, так и поверхностными. При выборе такого насоса необходимо учитывать вид сточных вод, степень их загрязнения. Чем она выше, тем больше должен быть диаметр пропускного отверстия.

Для справки. В зависимости от частоты и цели использования насосы такого типа можно оснащать воздушными клапанами, сенсорными датчиками уровня, поплавковыми выключателями, устройствами сигнализации и защиты от перегрева двигателя.

Подготовка агрегата к работе и правила эксплуатации

Итак, вы приобрели насосное оборудование, можно приступать к его монтажу. Выполнить его тоже нужно правильно, соблюдая рекомендации производителя.

Перемещение агрегата следует осуществлять за отверстия во фланце или специально предназначенные для этого проушины на головке.

Итак:

• Если насос погружной, он должен быть подготовлен к работе на поверхности. В скважину или колодец его опускают в сборе с подающим трубопроводом и обратным клапаном. Наращивание труб, так же как и их демонтаж, должны производиться с помощью инструментов и монтажных хомутов.

Подготовка насоса к установке

• При спуске и подъёме колонны труб, её нельзя направлять и удерживать руками. И уж ни в коем случае нельзя это делать, держа насос за кабель. Для этой цели есть страховочный трос, который после установки будет жёстко закреплён на перекладине металлического каркаса, установленного в оголовке.
• Если при спуске колонну труб заклинило в стволе скважины, работу приостанавливают, и трубопровод медленно вращают по часовой стрелке — это помогает устранить проблему. Токоподводящий провод, при этом, должен быть зафиксирован стяжками к трубопроводу, не быть натянутым, и не провисать. А ещё лучше, поместить его в защитную гофрированную трубку.

Внимание! Перед тем, как подключить насос к сети, следует убедиться, что оборудование не находится под напряжением, и что никто не включил его по ошибке. Сначала, согласно ГОСТ 12.1.030, требуется произвести заземление, и установить пускозащитное устройство.

Спуск погружного насоса в скважину

• Перед спуском колонны труб с насосом в скважину, нужно проверить все соединения, чтобы убедиться в их герметичности. Иначе вода под высоким давлением может произвести прорыв, создастся аварийная ситуация. Нелишне напомнить, что это может произойти и по причине несоответствия мощности агрегата диаметру трубопровода.
• Дебит водозабора должен быть больше номинальной подачи насоса на 25% — больше можно, меньше нельзя. Важно и то, чтобы напор агрегата на 5-6% превышал расстояние от зеркала воды в водозаборе (динамического уровня), до отметки подачи воды над уровнем земли.
• Как правило, ответственность за подбор токоподводящего кабеля возлагается на потребителя. Имеется в виду не только его длина, которая всегда индивидуальна, а его сечение. Оно подбирается в зависимости от показателей мощности оборудования, по специальной таблице. Она может быть приведена в руководстве по эксплуатации.
• Если в инструкции такой информации нет, то в отделах, торгующих кабельной продукцией, всегда есть консультант, который поможет в этом вопросе. Если не хотите полагаться на возможную некомпетентность продавца, найти таблицу подбора сечения кабеля довольно просто в интернете.
• В зимнее время, к монтажу можно приступать только после того, как и кабель, и насос не менее двух часов находились в тёплом помещении. Электрический провод соединяется с выводами мотора насоса монтажными гильзами, с последующей опрессовкой, либо методом скрутки и пайки. Место соединения следует защитить, используя изоленту, заливочную массу или термоусадочную трубку.
• Чтобы проверить герметичность соединений, агрегат с кабелем нужно не менее часа выдержать в ёмкости с водой. Затем, пятисотвольтовым мегомметром постоянного тока, измеряется сопротивление изоляции — оно должно быть не менее 1 МОм.

Пускозащитное устройство для скважинного насоса

• Подключение к сети производится через пускозащитное устройство, схема обычно изображена на тыльной стороне крышки агрегата. Перед пробным запуском, необходимо проверить и напряжение в сети. Отклонения от номинального напряжения не должны превышать пределы 6-10% как в сторону увеличения, так и в сторону уменьшения.
• Эффективная работа насосного оборудования возможна только при его использовании в номинальном режиме. При малом напоре увеличивается потребляемая мощность, и, соответственно, нагрузка на рабочие детали агрегата. При слишком большом напоре, производительность насоса падает, охлаждение его двигателя ухудшается. Обе ситуации уменьшают длительность срока его службы.
• При запуске насоса в эксплуатационном режиме, необходимо удостовериться, что подающий трубопровод не вибрирует, показания приборов не колеблются, а пускозащитное устройство не срабатывает. Только после этого, агрегат можно перевести в автоматический режим.
• В процессе эксплуатации необходимо регулярно производить осмотр и проверку оборудования. Требуется контролировать величину и индикацию потребляемого тока. Если показатели отклоняются от нормы, работу насоса нужно остановить и устранить неисправность.
• Важно, чтобы правильно срабатывало реле – для каждой модели насоса предусмотрено максимальное количество включений и остановок за час работы. При длительном отключении насоса, находящегося в скважине, перед установкой автоматического режима, потребуется произвести профилактическое включение в режиме пробного пуска.

Заключение

Трудно представить себе современный загородный дом и даже дачу, в которых бы воду по старинке добывали из реки или колодца с помощью ведра и веревки. Все стараются автоматизировать этот процесс, используя надежные центробежные насосы, ассортимент которых позволяет выбрать модель с любыми характеристиками и конструктивными особенностями. Сделать это, а также узнать, как установить и подключить подобное оборудование, поможет видео в этой статье.

moikolodets.ru
