Центры вращающиеся грибковые – ТИП 2480 ЦЕНТРЫ ВРАЩАЮЩИЕСЯ ГРИБКОВЫЕ
alexxlab | 09.10.2019 | 0 | Разное
ТИП 2480 ЦЕНТРЫ ВРАЩАЮЩИЕСЯ ГРИБКОВЫЕ
Описание
КОНУС МОРЗЕ 2, D1= 17.780 мм
| Обозначение | Тип | L, мм | L1, мм | D, мм | d, мм | Угол | Нагрузка, Н | Обороты, об/мин | Точность, мм |
DS2x60A(60°) | A | 143 | 75 | 60 | 20 | 60° | 3 000 | 3 000 | 0,012 |
DS2x60(60°) | B | 132 | 64 | 60 | 20 | 60° | 3 000 | 3 000 | 0,012 |
DS2x70A(60°) | A | 143 | 75 | 70 | 30 | 60° | 3 000 | 3 000 | 0,012 |
DS2x70(60°) | B | 132 | 64 | 70 | 30 | 60° | 3 000 | 3 000 | 0,012 |
DS2x80A(60°) | A | 156 | 75 | 80 | 30 | 60° | 4 000 | 3 000 | 0,012 |
DS2x80(60°) | B | 145 | 64 | 80 | 30 | 60° | 4 000 | 3 000 | 0,012 |
DS2x90A(60°) | A | 156 | 75 | 90 | 40 | 60° | 4 000 | 2 500 | 0,012 |
DS2x90(60°) | B | 145 | 64 | 90 | 40 | 60° | 4 000 | 2 500 | 0,012 |
КОНУС МОРЗЕ 3, D1= 23.825 мм
| Обозначение | Тип | L, мм | L1, мм | D, мм | d, мм | Угол | Нагрузка, Н | Обороты, об/мин | Точность, мм |
DS3x60A(60°) | A | 168 | 94 | 60 | 20 | 60° | 3 000 | 0,012 | |
DS3x60 (60°) | B | 155 | 81 | 60 | 20 | 60° | 3 000 | 3 000 | 0,012 |
DS3x70(60°) | A | 168 | 94 | 70 | 30 | 60° | 3 000 | 3 000 | 0,012 |
DS3x70 (60°) | B | 155 | 81 | 70 | 30 | 60° | 3 000 | 3 000 | 0,012 |
DS3x80A(60°) | A | 175 | 94 | 80 | 30 | 60° | 4 000 | 3 000 | 0,012 |
DS3x80(60°) | B | 162 | 81 | 80 | 30 | 60° | 4 000 | 3 000 | 0,012 |
DS3x90A(60°) | A | 175 | 94 | 90 | 40 | 60° | 4 000 | 3 000 | 0,012 |
DS3x90 (60°) | B | 162 | 81 | 90 | 40 | 60° | 4 000 | 3 000 | 0,012 |
DS3x100A(60°) | A | 183 | 94 | 100 | 40 | 60° | 6 000 | 2 500 | 0,015 |
DS3x100(60°) | B | 170 | 81 | 100 | 40 | 60° | 6 000 | 2 500 | 0,015 |
DS3x 110A(60°) | A | 183 | 94 | 110 | 40 | 60° | 6 000 | 2 500 | 0,015 |
DS3x110(60°) | B | 170 | 81 | 110 | 40 | 60° | 6 000 | 2 500 | 0,015 |
DS3x120A(60°) | A | 183 | 94 | 120 | 40 | 60° | 6 000 | 2 000 | 0,015 |
DS3x120(60°) | B | 170 | 81 | 120 | 40 | 60° | 6 000 | 2 000 | 0,015 |
DS3x130A(60°) | A | 197 | 94 | 130 | 40 | 60° | 6 000 | 2 000 | 0,015 |
DS3x130(60°) | B | 184 | 81 | 130 | 40 | 60° | 6 000 | 2 000 | 0,015 |
DS3x140A(60°) | A | 202 | 81 | 140 | 40 | 60° | 6 000 | 2 000 | 0,015 |
DS3x140(60°) | B | 189 | 94 | 140 | 40 | 60° | 6 000 | 2 000 | 0,015 |
КОНУС МОРЗЕ 4, D1= 31.267 мм
| Обозначение | Тип | L, мм | L1, мм | D, мм | d, мм | Угол | Нагрузка, Н | Обороты, об/мин | Точность, мм |
DS4x60A(60°) | A | 193 | 117.5 | 60 | 20 | 60° | 3 000 | 3 000 | 0.012 |
DS4x60(60°) | B | 178 | 102.5 | 60 | 20 | 60° | 3 000 | 3 000 | 0.012 |
DS4x70A(60°) | A | 193 | 117,5 | 70 | 30 | 60° | 3 000 | 3 000 | 0.012 |
DS4x70(60°) | B | 178 | 102.5 | 70 | 30 | 60° | 3 000 | 3 000 | 0.012 |
DS4x80A(60°) | A | 208 | 117.5 | 80 | 30 | 60° | 4 000 | 3 000 | 0.012 |
DS4x80(60°) | B | 193 | 102.5 | 80 | 30 | 60° | 4 000 | 3 000 | 0.012 |
DS4x90A(60°) | A | 208 | 117,5 | 90 | 40 | 60° | 4 000 | 3 000 | 0.012 |
DS4x90(60°) | B | 193 | 102.5 | 90 | 40 | 60° | 4 000 | 3 000 | 0.012 |
DS4x100A(60°) | A | 208 | 117.5 | 100 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS4x100(60°) | B | 193 | 102.5 | 100 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS4x110A(60°) | A | 208 | 117,5 | 110 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS4x110(60°) | B | 193 | 102.5 | 110 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS4x120A(60°) | A | 208 | 117.5 | 120 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS4x120(60°) | B | 193 | 102.5 | 120 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS4x130A(60°) | A | 222 | 117.5 | 130 | 40 | 60° | 8 000 | 2 500 | 0.015 |
| B | 207 | 102.5 | 130 | 40 | 60° | 8 000 | 2 000 | 0.015 | |
DS4x140A(60°) | A | 227 | 117.5 | 140 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS4x140(60°) | B | 212 | 102.5 | 140 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS4x150A(60°) | A | 237 | 117,5 | 150 | 40 | 60° | 10 000 | 1 600 | 0.020 |
DS4x150(60°) | B | 222 | 102.5 | 150 | 40 | 60° | 10 000 | 1 600 | 0.020 |
DS4x160A(60°) | A | 247 | 117.5 | 160 | 40 | 60° | 10 000 | 1 600 | 0.020 |
DS4x160(60°) | B | 232 | 102.5 | 160 | 40 | 60° | 10 000 | 1 600 | 0.020 |
DS4x200A(60°) | A | 247 | 1172,5 | 200 | 66 | 60° | 10 000 | 1 600 | 0.030 |
DS4x200(60°) | B | 232 | 102.5 | 200 | 66 | 60° | 10 000 | 1 500 | 0.030 |
КОНУС МОРЗЕ 5, D1=44.399 мм
| Обозначение | Тип | L, мм | L1, мм | D, мм | d, мм | Угол | Нагрузка, Н | Обороты, об/мин | Точность, мм |
DS5x60A(60°) | A | 225 | 149.5 | 60 | 20 | 60° | 3 000 | 3 000 | 0.012 |
DS5x60(60°) | B | 205 | 129.5 | 60 | 20 | 60° | 3 000 | 3 000 | 0.012 |
DS5x70A(60°) | A | 225 | 149,5 | 70 | 30 | 60° | 3 000 | 3 000 | 0.012 |
DS5x70(60°) | B | 205 | 129.5 | 70 | 30 | 60° | 3 000 | 3 000 | 0.012 |
DS5x80A(60°) | A | 240 | 149.5 | 80 | 30 | 60° | 4 000 | 3 000 | 0.012 |
DS5x80(60°) | B | 220 | 129.5 | 80 | 30 | 60° | 4 000 | 3 000 | 0.012 |
DS5x90A(60°) | A | 240 | 149,5 | 90 | 40 | 60° | 4 000 | 3 000 | 0.012 |
DS5x90(60°) | B | 220 | 129.5 | 90 | 40 | 60° | 4 000 | 3 000 | 0.012 |
DS5X100A(60°) | A | 248 | 149.5 | 100 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS5x100(60°) | B | 228 | 129.5 | 100 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS5x110A(60°) | A | 248 | 149.5 | 110 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS5x110(60°) | B | 228 | 129.5 | 110 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS5x120A(60°) | A | 248 | 149.5 | 120 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS5x120(60°) | B | 228 | 129.5 | 120 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS5x130A(60°) | A | 254 | 149.5 | 130 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS5x130(60°) | B | 234 | 129.5 | 130 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS5x140A(60°) | A | 259 | 149,5 | 140 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS5x140(60°) | B | 239 | 129.5 | 140 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS5x150A(60°) | A | 269 | 149.5 | 150 | 40 | 60° | 12 000 | 1 600 | 0.020 |
DS5x150(60°) | B | 249 | 129.5 | 150 | 40 | 60° | 12 000 | 1 600 | 0.020 |
DS5x160A(60°) | A | 279 | 149,5 | 160 | 40 | 60° | 12 000 | 1 600 | 0.020 |
DS5x160(60°) | B | 259 | 129.5 | 160 | 40 | 60° | 12 000 | 1 600 | 0.020 |
DS5x200A(60°) | A | 279 | 149.5 | 200 | 85 | 60° | 12 000 | 1 500 | 0.030 |
DS5x200(60°) | B | 259 | 129.5 | 200 | 85 | 60° | 12 000 | 1 500 | 0.030 |
DS5x250A(60°) | A | 302.5 | 149,5 | 250 | 100 | 60° | 12 000 | 1 000 | 0.030 |
DS5x250B(60°) | B | 281 | 129.5 | 250 | 100 | 60° | 12 000 | 1 000 | 0.030 |
КОНУС МОРЗЕ 6, D1=63.348 мм
| Обозначение | Тип | L, мм | L1, мм | D, мм | d, мм | Угол | Нагрузка, Н | Обороты, об/мин | Точность, мм |
| DS6x100A(60°) | A | 310 | 210 | 100 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS6x100(60°) | B | 282 | 182 | 100 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS6x110A(60°) | A | 310 | 210 | 110 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS6x110(60°) | B | 282 | 182 | 110 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS6x120A(60°) | A | 310 | 210 | 120 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS 6×120(60°) | B | 282 | 182 | 120 | 40 | 60° | 8 000 | 2 500 | 0.015 |
DS6x130А(60°) | A | 324 | 210 | 130 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS6x130(60°) | B | 296 | 182 | 130 | 40 | 60° | 8 000 | 2 000 | 0.015 |
DS6x140A(60°) | A | 329 | 210 | 140 | 40 | 60° | 8 000 | 2 000 | 0.015 |
| DS6x140(60) | В | 301 | 182 | 140 | 40 | 60° | 8 000 | 2 000 | 0.015 |
| DS6x150A(60°) | A | 341 | 210 | 150 | 40 | 60° | 12 000 | 1 600 | 0.020 |
| DS6x150(60) | В | 313 | 182 | 150 | 40 | 60° | 12 000 | 1 600 | 0.020 |
DS6x160A(60°) | A | 351 | 210 | 160 | 40 | 60° | 12 000 | 1 600 | 0.020 |
| DS6x160(60) | В | 323 | 182 | 160 | 40 | 60° | 12 000 | 1 600 | 0.020 |
| DS6x200A(60°) | A | 341 | 210 | 200 | 66 | 60° | 12 000 | 1 500 | 0.030 |
| DS6x200(60°) | В | 313 | 182 | 200 | 66 | 60° | 12 000 | 1 500 | 0.030 |
| DS6x250A(60°) | A | 364.5 | 210 | 250 | 57 | 60° | 16 000 | 1 000 | 0.030 |
| DS6x250(60) | В | 335 | 182 | 250 | 57 | 60° | 16 000 | 1 000 | 0.030 |
www.mikronom.ru

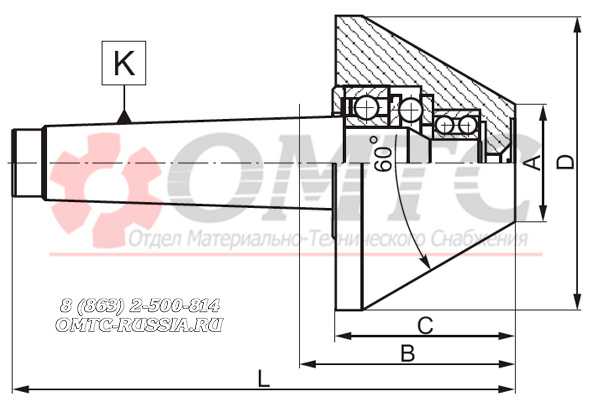

Центры вращающиеся грибковые для трубтип 8825 « ООО “ОМТС” Запасные части к станкам, оснастка и комплектующие.
| Название | MK | A | B | C | D | L | Биение | Макс. мин-1 | Макс. нагрузка, кг | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
8825-1 | 1 | 20 | 39,5 | 35 | 50 | 93 | 0,008 | 5000 | 100 | 0,35 |
8825-2 | 2 | 30 | 40.5 | 35 | 60 | 104,5 | 0,008 | 5000 | 180 | 0,6 |
8825-2-1 | 2 | 30 | 59 | 53 | 80 | 123 | 0,008 | 4500 | 300 | 1,25 |
8825-3 | 3 | 30 | 59 | 53 | 80 | 140 | 0,008 | 4500 | 350 | 1,35 |
8825-3-1 | 3 | 40 | 67 | 61 | 100 | 148 | 0,008 | 3000 | 550 | 2,3 |
8825-3-2 | 3 | 50 | 76 | 70 | 120 | 157 | 0,008 | 3000 | 600 | 2,5 |
8825-4 | 4 | 40 | 68,5 | 61 | 100 | 171 | 0,008 | 3000 | 600 | 2,55 |
8825-4-1 | 4 | 50 | 77,5 | 70 | 120 | 180 | 0,008 | 3000 | 700 | 3,65 |
8825-4-2 | 4 | 70 | 77,5 | 70 | 140 | 180 | 0,010 | 3000 | 700 | 5,0 |
8825-5 | 5 | 50 | 77,5 | 70 | 120 | 207 | 0,010 | 3000 | 750 | 4,5 |
8825-5-1 | 5 | 100 | 77,5 | 70 | 170 | 207 | 0,020 | 2000 | 750 | 8,0 |
8825-6 | 6 | 180 | 116 | 107 | 292 | 298 | 0,050 | 1000 | 2000 | 34 |
Если Вы не нашли интересующую Вас позицию, свяжитесь с нами по телефону
8(863)2-500-814,и мы предоставим Вам полную информацию!
omtc-russia.ru
Центры вращающиеся | Низкие цены СПб
Данные ГОСТы имеются у нас в наличии.
| Центры станочные вращающиеся. Типы и основные размеры | ГОСТ 8742-75 |
- Центры вращающиеся нормальная серия
| Обозначение | Конус Морзе | Максимальный вес заготовки, кгс | Обозначение | Конус Морзе | Максимальный вес заготовки, кгс |
| 7032-4158-00 | 2 | 40 | 7032-4158-01 | 3 | 65 |
| 7032-4158-02 | 4 | 100 | 7032-4158-03 | 5 | 220 |
| 7032-4158-04 | 2 | 40 | 7032-4158-05 | 3 | 65 |
| 7032-4158-06 | 4 | 100 | 7032-4158-07 | 5 | 220 |
| 7032-4158-10 | 4 | 100 | 7032-4158-11 | 5 | 220 |
| 7032-4158-12 | 2 | 40 | 7032-4158-13 | 4 | 100 |
| 7032-4158-14 | 4 | 100 | 7032-4158-15 | 5 | 220 |
- Центры вращающиеся усиленная серия
| Обозначение | Конус Морзе | Максимальный вес заготовки, кгс |
| 7032-4161-00 | 4 | 307 |
| 7032-4161-01 | 5 | 428 |
| 7032-4161-02 | 6 | 740 |
- Центр вращающийся грибковый
| НАИМЕНОВАНИЕ | Ед. измерения |
| Центр станочный вращ. грибковый 7032-4158-12 КМ2 | шт |
| Центр станочный вращ. грибковый 7032-4158-15 КМ4 | шт |
| Центр станочный вращ. грибковый 7032-4158-14 КМ4 | шт |
| Центр станочный вращ. грибковый Б 1-5-Н | шт |
| Центр станочный вращ. грибковый Б 1-5-У (Саранск) | шт |
| Центр станочный вращ. грибковый 7032-4158-15 КМ5 | шт |
| Центр станочный вращ. грибковый Б-1-3-Н с насадкой 30-70 (Саранск) | шт |
| Центр станочный вращ. грибковый Б-1-4-У с насадкой 30-70 (Саранск) | шт |
| Центр станочный вращ. грибковый Б 1-5-У | шт |
| Центр станочный вращ. грибковый Б 1-5-У с насадкой 40-90 (Саранск) | шт |
| Центр станочный вращ. грибковый Б 1-5-У с насадкой 90-130 (Саранск) | шт |
| Центр станочный вращ. грибковый Б 1-6-У с насадкой 40-90 (Саранск) | шт |
| Центр станочный вращ. грибковый Б 1-6-У с насадкой 90-130 (Саранск) | шт |
instrumentpk.ru

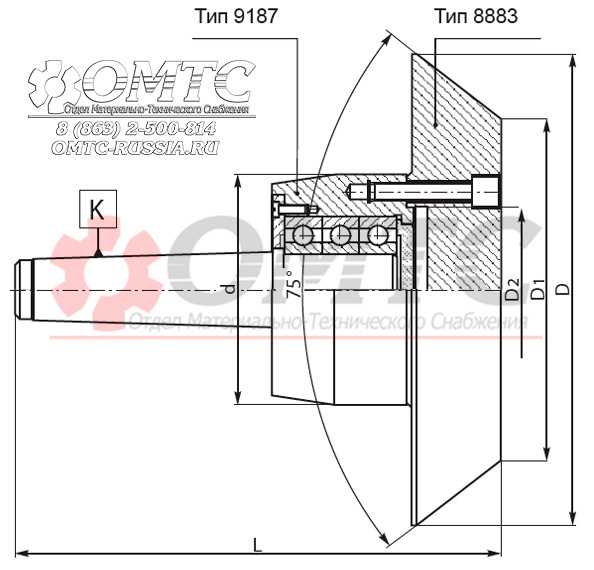

Центры вращающиеся грибковые для трубтип 8882 « ООО “ОМТС” Запасные части к станкам, оснастка и комплектующие.
| Название | Конус Морзе | d | D | D1 | D2 | L | Биение | Макс. мин-1 | Макс. нагрузка, кг | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
8882-3-80-150 | 3 | 80 | 150 | 95 | 56 | 180 | 0,05 | 4000 | 700 | 6,0 |
8882-3-80-200 | 3 | 80 | 200 | 145 | 56 | 180 | 0,05 | 4000 | 700 | 10,2 |
8882-4-100-150 | 4 | 100 | 150 | 95 | 70 | 206 | 0,05 | 3500 | 1000 | 7,5 |
8882-4-100-200 | 4 | 100 | 200 | 145 | 70 | 206 | 0,05 | 3500 | 1000 | 11,5 |
8882-4-100-250 | 4 | 100 | 250 | 195 | 70 | 206 | 0,05 | 3500 | 1000 | 14,8 |
8882-4-125-200 | 4 | 125 | 200 | 145 | 95 | 215 | 0,05 | 3200 | 1500 | 14,0 |
8882-4-125-250 | 4 | 125 | 250 | 195 | 95 | 215 | 0,05 | 3200 | 1500 | 17,7 |
8882-4-125-300 | 4 | 125 | 300 | 245 | 95 | 215 | 0,05 | 3200 | 1500 | 23,7 |
8882-5-125-200 | 5 | 125 | 200 | 145 | 95 | 242 | 0,05 | 3200 | 1500 | 14,5 |
8882-5-125-250 | 5 | 125 | 250 | 195 | 95 | 242 | 0,05 | 3200 | 1500 | 18,7 |
8882-5-125-300 | 5 | 125 | 300 | 245 | 95 | 242 | 0,05 | 3200 | 1500 | 24,2 |
8882-5-160-250 | 5 | 160 | 250 | 195 | 125 | 245 | 0,05 | 3000 | 1800 | 18,8 |
8882-5-160-300 | 5 | 160 | 300 | 245 | 125 | 245 | 0,05 | 3000 | 1800 | 26,5 |
Если Вы не нашли интересующую Вас позицию, свяжитесь с нами по телефону
8(863)2-500-814,и мы предоставим Вам полную информацию!
omtc-russia.ru
Центры грибковые | БелСтанкоТех ООО
Центры вращающиеся 60° грибковые

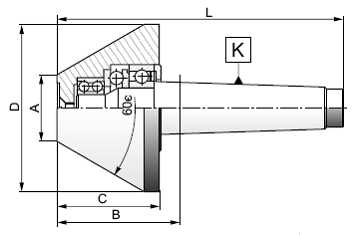

Тип 8825
Типы хвостовиков
Тип | К Морзе | A | В | С | D | L | Max масса детали, кг | Max скорость, об/мин | Биение , мм | Масса, кг |
8825-1 | 1 | 20 | 39,5 | 35 | 50 | 93 | 100 | 5000 | 0,008 | 0,35 |
8825-2 | 2 | 30 | 40,5 | 35 | 60 | 104,5 | 180 | 5000 | 0,008 | 0,6 |
8825-2-1 | 2 | 30 | 59 | 53 | 80 | 123 | 300 | 4500 | 0,008 | 1,25 |
8825-3 | 3 | 30 | 59 | 53 | 80 | 140 | 350 | 4500 | 0,008 | 1,35 |
8825-3-1 | 3 | 40 | 67 | 61 | 100 | 148 | 550 | 3000 | 0,008 | 2,3 |
8825-3-2 | 3 | 50 | 76 | 70 | 120 | 157 | 600 | 3000 | 0,008 | 2,5 |
8825-4 | 4 | 40 | 68,5 | 61 | 100 | 171 | 600 | 3000 | 0,008 | 2,55 |
8825-4-1 | 4 | 50 | 77,5 | 70 | 120 | 180 | 700 | 3000 | 0,008 | 3,65 |
8825-4-2 | 4 | 70 | 77,5 | 70 | 140 | 180 | 700 | 3000 | 0,01 | 5 |
8825-5 | 5 | 50 | 77,5 | 70 | 120 | 207 | 750 | 3000 | 0,01 | 4,5 |
8825-5-1 | 5 | 100 | 77,5 | 70 | 170 | 207 | 750 | 2000 | 0,02 | 8 |
8825-6 | 6 | 180 | 116 | 107 | 292 | 298 | 2000 | 1000 | 0,05 | 34 |
| Пример заказа: 8825- 4 — заказан вращающийся грибковый центр с D=100 мм с посадкой на 4-ый конус Морзе |
bstech.by

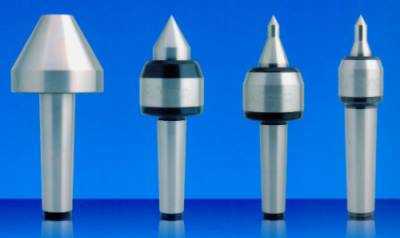

Центры вращающиеся, центры упорные – Центры вращающиеся грибковые тип 2480
Описание:
Применяются для поддержки деталей с большим проходным отверстием. Могут воспринимать большую осевую нагрузку, при соблюдении высокой точности, просты в обращении, что экономит рабочее время и надежны в работе.
Страна производства: Россия.
Обозначения:
КМ 2, D1 = 17,780 мм
Центр вращающийся DS2x60A(60°) Тип A L = 143 мм L1 = 75 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS2x60(60°) Тип B L = 132 мм L1 = 64 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS2x70A(60°) Тип A L = 143 мм L1 = 75 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS2x70(60°) Тип B L = 132 мм L1 = 64 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS2x80A(60°) Тип A L = 156 мм L1 = 75 мм D = 80 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS2x80(60°) Тип B L = 145 мм L1 = 64 мм D = 80 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS2x90A(60°) Тип A L = 156 мм L1 = 75 мм D = 90 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 2500 об/мин
Точность 0,012 мм
Центр вращающийся DS2x90(60°) Тип B L = 145 мм L1 = 64 мм D = 90 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 2500 об/мин
Точность 0,012 мм
КМ 3, D1 = 23,825 мм
Центр вращающийся DS3x60A(60°) Тип A L = 168 мм L1 = 94 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x60 (60°) Тип B L = 155 мм L1 = 81 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x70(60°) Тип A L = 168 мм L1 = 94 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x70 (60°) Тип B L = 155 мм L1 = 81 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x80A(60°) Тип A L = 175 мм L1 = 94 мм D = 80 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x80(60°) Тип B L = 162 мм L1 = 81 мм D = 80 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x90A(60°) Тип A L = 175 мм L1 = 94 мм D = 90 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x90 (60°) Тип B L = 162 мм L1 = 81 мм D = 90 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS3x100A(60°) Тип A L = 183 мм L1 = 94 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 6000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS3x100(60°) Тип B L = 170 мм L1 = 81 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 6000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS3x 110A(60°)Тип A L = 183 мм L1 = 94 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 6000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS3x110(60°) Тип B L = 170 мм L1 = 81 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 6000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS3x120A(60°) Тип A L = 183 мм L1 = 94 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 6000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS3x120(60°) Тип B L = 170 мм L1 = 81 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 6000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS3x130A(60°) Тип A L = 197 мм L1 = 94 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 6000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS3x130(60°) Тип B L = 184 мм L1 = 81 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 6000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS3x140A(60°) Тип A L = 202 мм L1 = 81 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 6000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS3x140(60°) Тип B L = 189 мм L1 = 94 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 6000 Н
Обороты 2000 об/мин
Точность 0,015 мм
КМ 4, D1 = 31,267 мм
Центр вращающийся DS4x60A(60°) Тип A L = 193 мм L1 = 117,5 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS4x60(60°) Тип B L = 178 мм L1 = 102,5 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS4x70A(60°) Тип A L = 193 мм L1 = 117,5 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS4x70(60°) Тип B L = 178 мм L1 = 102,5 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS4x80(60°) Тип B L = 193 мм L1 = 102,5 мм D = 80 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS4x90A(60°) Тип A L = 208 мм L1 = 117,5 мм D = 90 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS4x90(60°) Тип B L = 193 мм L1 = 102,5 мм D = 90 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS4x100A(60°) Тип A L = 208 мм L1 = 117,5 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,012 мм
Центр вращающийся DS4x100(60°) Тип B L = 193 мм L1 = 102,5 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS4x110A(60°) Тип A L = 208 мм L1 = 117,5 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS4x110(60°) Тип B L = 193 мм L1 = 102,5 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS4x120A(60°) Тип A L = 208 мм L1 = 117,5 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS4x120(60°) Тип B L = 193 мм L1 = 102,5 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS4x130A(60°) Тип A L = 222 мм L1 = 117,5 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS4x130(60°) Тип B L = 207 мм L1 = 102,5 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS4x140A(60°) Тип A L = 227 мм L1 = 117,5 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS4x140(60°) Тип B L = 212 мм L1 = 102,5 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS4x150A(60°) Тип A L = 237 мм L1 = 117,5 мм D = 150 мм d = 40 мм Угол 60°
Нагрузка 10000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS4x150(60°) Тип B L = 222 мм L1 = 102,5 мм D = 150 мм d = 40 мм Угол 60°
Нагрузка 10000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS4x160A(60°) Тип A L = 247 мм L1 = 117,5 мм D = 160 мм d = 40 мм Угол 60°
Нагрузка 10000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS4x160(60°) Тип B L = 232 мм L1 = 102,5 мм D = 160 мм d = 40 мм Угол 60°
Нагрузка 10000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS4x200A(60°) Тип A L = 247 мм L1 = 1172,5 мм D = 200 мм d = 66 мм Угол 60°
Нагрузка 10000 Н
Обороты 1600 об/мин
Точность 0,030 мм
Центр вращающийся DS4x200(60°) Тип B L = 232 мм L1 = 102,5 мм D = 200 мм d = 66 мм Угол 60°
Нагрузка 10000 Н
Обороты 1500 об/мин
Точность 0,030 мм
КМ 5, D1 = 44, 399 мм
Центр вращающийся DS5x60A(60°) Тип A L = 225 мм L1 = 149,5 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5x60(60°) Тип B L = 205 мм L1 = 129,5 мм D = 60 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5x70A(60°) Тип A L = 225 мм L1 = 149,5 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5x70(60°) Тип B L = 205 мм L1 = 129,5 мм D = 70 мм d = 20 мм Угол 60°
Нагрузка 3000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5x80A(60°) Тип A L = 240 мм L1 = 149,5 мм D = 80 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5x80(60°) Тип B L = 220 мм L1 = 129,5 мм D = 80 мм d = 25 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5x90A(60°) Тип A L = 240 мм L1 = 149,5 мм D = 90 мм d = 40 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5x90(60°) Тип B L = 220 мм L1 = 129,5 мм D = 90 мм d = 40 мм Угол 60°
Нагрузка 4000 Н
Обороты 3000 об/мин
Точность 0,012 мм
Центр вращающийся DS5X100A(60°) Тип A L = 248 мм L1 = 149,5 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS5x100(60°) Тип B L = 228 мм L1 = 129,5 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS5x110A(60°) Тип A L = 248 мм L1 = 149,5 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS5x110(60°) Тип B L = 228 мм L1 = 129,5 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS5x120A(60°) Тип A L = 248 мм L1 = 149,5 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS5x120(60°) Тип B L = 228 мм L1 = 129,5 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS5x130A(60°) Тип A L = 254 мм L1 = 149,5 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS5x130(60°) Тип B L = 234 мм L1 = 129,5 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS5x140A(60°) Тип A L = 259 мм L1 = 149,5 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS5x140(60°) Тип B L = 239 мм L1 = 129,5 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS5x150A(60°) Тип A L = 269 мм L1 = 149,5 мм D = 150 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS5x150(60°) Тип B L = 249 мм L1 = 129,5 мм D = 150 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS5x160A(60°) Тип A L = 279 мм L1 = 149,5 мм D = 160 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS5x160(60°) Тип B L = 259 мм L1 = 129,5 мм D = 160 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS5x200A(60°) Тип A L = 279 мм L1 = 149,5 мм D = 200 мм d = 66 мм Угол 60°
Нагрузка 12000 Н
Обороты 1500 об/мин
Точность 0,030 мм
Центр вращающийся DS5x200(60°) Тип B L = 259 мм L1 = 129,5 мм D = 200 мм d = 66 мм Угол 60°
Нагрузка 12000 Н
Обороты 1500 об/мин
Точность 0,030 мм
Центр вращающийся DS5x250A(60°) Тип A L = 302,5 мм L1 = 149,5 мм D = 250 мм d = 100 мм Угол 60°
Нагрузка 12000 Н
Обороты 1000 об/мин
Точность 0,030 мм
Центр вращающийся DS5x250B(60°) Тип B L = 281 мм L1 = 129,5 мм D = 250 мм d = 100 мм Угол 60°
Нагрузка 12000 Н
Обороты 1000 об/мин
Точность 0,030 мм
КМ 6, D1 = 63,348 мм
Центр вращающийся DS6x100A(60°) Тип A L = 310 мм L1 = 210 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS6x100(60°) Тип B L = 282 мм L1 = 182 мм D = 100 мм d = 30 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS6x110A(60°) Тип A L = 310 мм L1 = 210 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS6x110(60°) Тип B L = 282 мм L1 = 182 мм D = 110 мм d = 35 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS6x120A(60°) Тип A L = 310 мм L1 = 210 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS 6×120(60°) Тип B L = 282 мм L1 = 182 мм D = 120 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2500 об/мин
Точность 0,015 мм
Центр вращающийся DS6x130А(60°) Тип A L = 324 мм L1 = 210 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS6x130(60°) Тип B L = 296 мм L1 = 182 мм D = 130 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS6x140A(60°) Тип A L = 329 мм L1 = 210 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS6x140(60) Тип В L = 301 мм L1 = 182 мм D = 140 мм d = 40 мм Угол 60°
Нагрузка 8000 Н
Обороты 2000 об/мин
Точность 0,015 мм
Центр вращающийся DS6x150A(60°) Тип A L = 341 мм L1 = 210 мм D = 150 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS6x150(60) Тип В L = 313 мм L1 = 182 мм D = 150 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS6x160A(60°) Тип A L = 351 мм L1 = 210 мм D = 160 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS6x160(60) Тип В L = 323 мм L1 = 182 мм D = 160 мм d = 40 мм Угол 60°
Нагрузка 12000 Н
Обороты 1600 об/мин
Точность 0,020 мм
Центр вращающийся DS6x200A(60°) Тип A L = 341 мм L1 = 210 мм D = 200 мм d = 66 мм Угол 60°
Нагрузка 12000 Н
Обороты 1500 об/мин
Точность 0,030 мм
Центр вращающийся DS6x200(60°) Тип В L = 313 мм L1 = 182 мм D = 200 мм d = 66 мм Угол 60°
Нагрузка 12000 Н
Обороты 1500 об/мин
Точность 0,030 мм
Центр вращающийся DS6x250A(60°) Тип A L = 364,5 мм L1 = 210 мм D = 250 мм d = 57 мм Угол 60°
Нагрузка 16000 Н
Обороты 1000 об/мин
Точность 0,030 мм
Центр вращающийся DS6x250(60) Тип В L = 335 мм L1 = 182 мм D = 250 мм d = 57 мм Угол 60°
Нагрузка 16000 Н
Обороты 1000 об/мин
Точность 0,030 мм
snabin.by
