Чечевичная сталь: Сталь рифленая чечевичная и ромбовидная

alexxlab | 21.01.2023 | 0 | Разное

Содержание

Лист с ромбическим рифлением и чечевичным

Листы с ромбическим рифлением и чечевичным узором производятся по ГОСТ 8568-77. Большинство требований к этим типам металлопроката одинаковые. Однако есть и различия, обусловленные разностью видов рифления. Обо всем этом необходимо знать, чтобы приобрести качественную продукцию, соответствующую российским стандартам.

В статье расскажем, что общего у ромбической и чечевичной листовой стали, и какие параметры являются оптимальными для каждой из них.

Общие моменты

Стальные листы с разными видами рифления производятся методом горячей прокатки. Сначала заготовка раскаляется до высоких температур, затем пропускается через тяжелые вальцы, на которые нанесен специальный рисунок. Впоследствии он создает рифление, которое остается на одной из сторон металлопроката. Высота рифли должна быть не выше половины миллиметра. При этом она должна быть равна 0,1–0,3 от толщины основания листа без рифли. Для производства такой продукции тот же стандарт предусматривает алюминий, а также следующие виды стали:

Ст0, Ст1, Ст2, Ст3.
Нержавейка AISI 409, AISI 321, AISI 301, AISI 201, AISI 430, AISI 316, AISI 304.

Полученный металлопрокат может быть высокого (А) и нормального (В) классов точности. Допускаются отклонения по размеру максимум на 0,2 мм. Согласно техническим условиям, возможно наличие зазубрин на боковых гранях листов. Это распространенное явление после их обрезки. При этом большое внимание уделяется качеству поверхности. Там не должно быть трещин, загрязнений, окалины и любых иных дефектов.

На таких станках прокатывают стальной лист

Различия

Лист стальной с чечевичным рифлением отличается от аналога с ромбическим узором некоторыми стандартами производства. Например, размер основания должен быть равен 3,66 мм. Вес такого стального листа может быть от 20,1 до 96,8 килограммов на 1 м². Здесь все зависит от типа стали, которая используется для изготовления изделия. Расстояние между насечками может быть равно 20, 25 или 30 миллиметров.

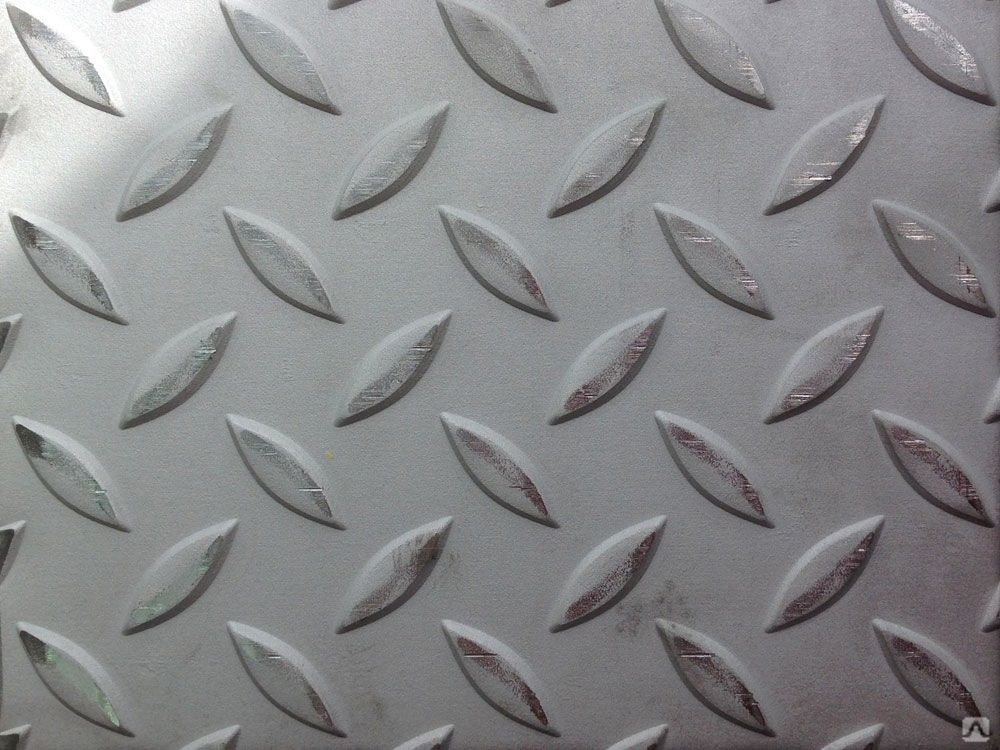

Прокат с чечевичным узором производится из углеродистой стали. Высота узора достигает 1,5 мм, рифли начинаются на расстоянии 40 мм от бокового края. Габариты такого проката зависят от пожеланий клиента, например, ширина может достигать от 600 до 2200 мм, а длина – от 1400 до 8000 мм. Листы с ромбическим рифлением производят со сторонами ромбов от 25 до 30 на 60–70 мм.

Помимо ромбического и чечевичного есть и другой вид рифления – насечки. Он бывает нескольких вариантов:

«Даймонд» – 1 рифля.
«Дуэт» – 2 рифли.
«Квартет» – 4 рифли.
«Квинтет» – 5 рифлей.

Чем больше насечек на поверхности листа, тем более выраженными будут ее противоскользящие свойства.

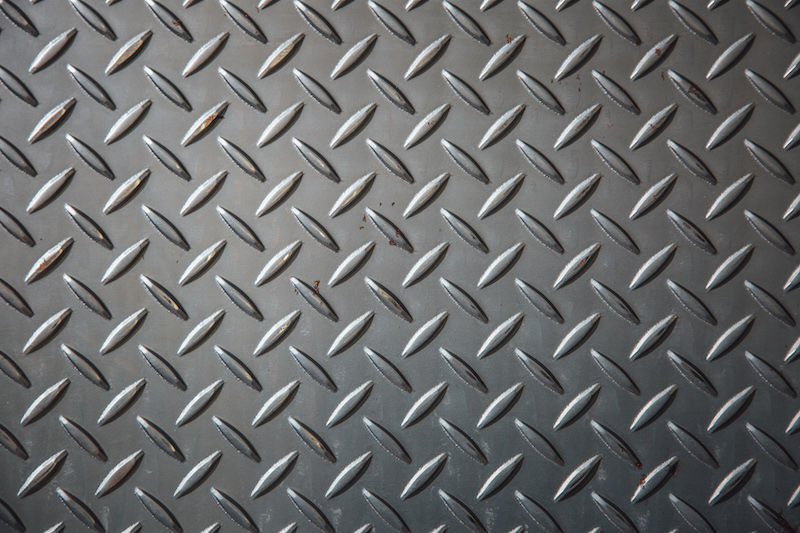

Каждый хотя бы раз видел такой рифленый лист с «чечевичным» узором

Сферы применения

Стальные листы с ромбическим и чечевичным рифлением применяются в одних и тех же областях, а именно для:

Изготовления противоскользящих покрытий. Они используются повсеместно, включая ступени лестниц на предприятиях, в общественном транспорте, в метро и грузовиках. Также стальные листы с рифлением укладывают при входе в супермаркеты, чтобы покупатели не поскользнулись и оставили всю грязь на ребристой поверхности. На промышленных предприятиях антискользящие поверхности используют, чтобы обеспечить безопасность сотрудников – на мостиках, площадках для приема грузов, подъемниках. Такие же безопасные решения можно увидеть в местах повышенной опасности – в бассейнах и саунах.

Декорирования – внешней отделки мебели, интерьеров и внутренних поверхностей лифтов, бытовой техники, украшения осветительных приборов и инсталляций.
Строительства – облицовки фасадов зданий, гаражей, лифтов, ангаров, хранилищ. Также рифленый лист популярен для настила кровли благодаря высокой прочности. Кроме того, материал устойчив к ржавчине. Из рифленого листа сваривают даже балконы и входные группы, делают ограждения и литейные формы под ж/б конструкции.
Производства частей механизмов. В частности, для производства частей судов, автомобилей и железнодорожного транспорта.
Также рифленый лист применяется при создании оборудования для пищевой промышленности.

Выводы

Зная нормы ГОСТов для рифленой листовой стали, легко определить, какие параметры металлопроката подойдут для конкретных целей. Виды рифления здесь играют не последнюю роль, ведь от них зависит выраженность противоскользящего эффекта.

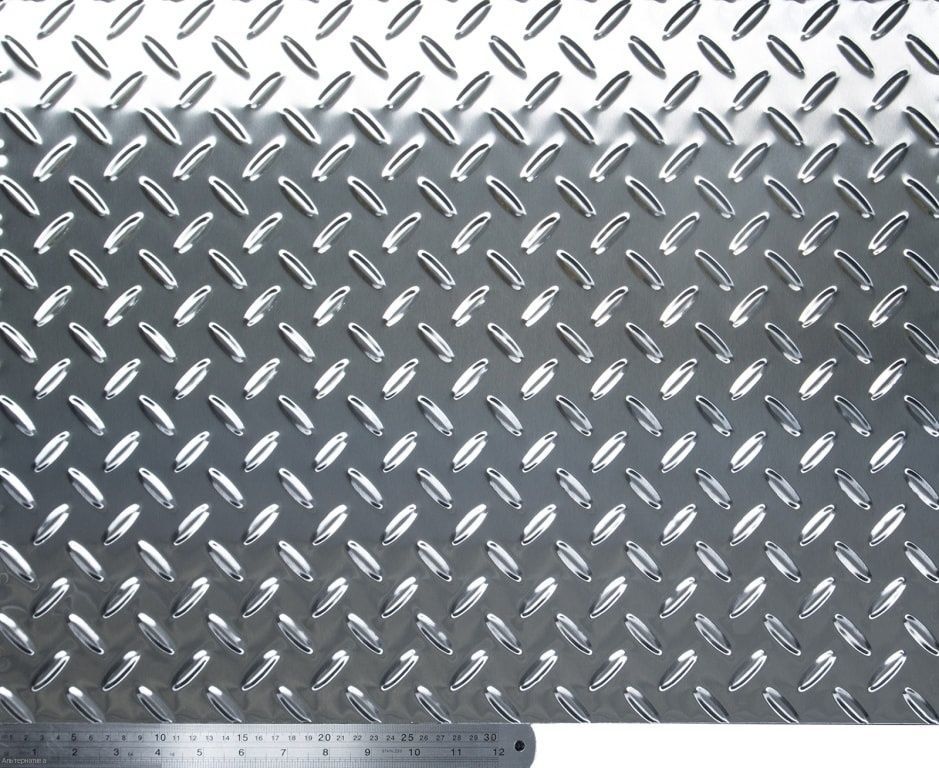

Лист стальной с чечевичным рифлением

Лист стальной с чечевичным рифлением | Глобус Сталь

Главная

Полезные статьи

Лист стальной с чечевичным рифлением

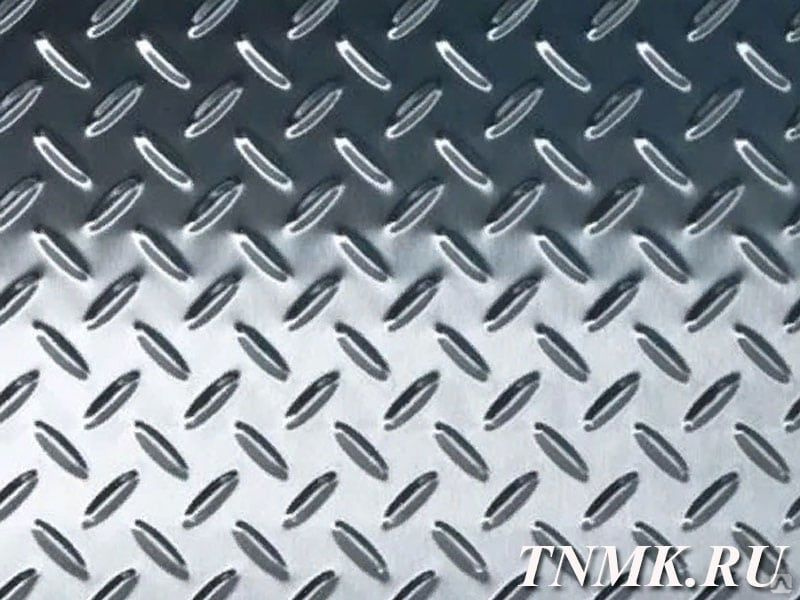

Повышение безопасности передвижения людей по металлическим поверхностям – одна из задач современного строительства. Лист стальной с чечевичным рифлением – это изделие, призванное обеспечить не только длительный срок службы ступеней, пандусов, площадок, сходней, мостков и других конструкций, но и придать максимальную практичность и противоскользящие свойства этим поверхностям.

Используемые материалы

Данные изделия изготавливаются горячекатаным способом из стального листового материала, с нанесением на одну из сторон выпуклого узора чечевичной или ромбовидной формы. Согласно ГОСТ 8568-77 для этого должна использоваться углеродистая сталь обыкновенного качества марок Ст0-Ст3, однако, по требованию заказчика можно применять и другой материал, в том числе и нержавеющие листы.

В последнем случае для прокатки и рифления обычно используют сплавы AISI 304 и 304 L, аналоги российских 08Х18Н10 и 03Х18Н11. Данные марки благодаря высокому содержанию хрома на уровне 18% обеспечивают прекрасную коррозийную стойкость как в обычных атмосферных, так и в сильноагрессивных условиях. Наличие никеля в сплаве придает высокую формуемость, вязкость и прочность. Такая рифленая нержавейка может использоваться в широком температурном диапазоне от -200 °C до +650°C.

Характеристики готовых изделий

Лист стальной с чечевичным рифлением согласно ГОСТ изготавливается толщиной от 2,5 до 12 мм. При этом накладываются требования к высоте рифлей, которые не могут быть меньше 0,5 мм. Обычно же их размер должен находиться в пределах 10-30% от толщины листа.

Традиционно параметры готовых изделий составляют от 1,5 до 8 м по длине и от 0,6 до 2,5 м по ширине, с шагом изменения размеров в 50 мм. Самой популярной конфигурацией считается 1,5х6м.

Области применения

Производственные помещения, в частности, при использовании подвижных механизмов или в условиях высоких температур и агрессивной среды должны быть укомплектованы нержавеющим рифленым металлопрокатом в местах повышенного риска.
Нефтяная и горнодобывающая отрасли применяют такие покрытия в шахтах, площадках и платформах.

Наземный, подземный и морской транспорт не может обойтись без поверхностей с чечевичным рифлением. При большом потоке людей и воздействии внешней среды площадки должны быть безопасны в использовании. Также применяют их для покрытия полов товарных вагонов, фур и других поверхностей, предназначенных к перевозке грузов.
В строительстве лист стальной с чечевичным рифлением находит самое широкое применения для организации лестниц, площадок и различных настилов.

Смотрите также:

Декорированный нержавеющий лист – отличный материал для оформления интерьеров и экстерьеров
Кровельная листовая нержавейка – красивая и надежная крыша
Листы из нержавеющей стали для стен – красиво и надежно

Возврат к списку

Новости

продуктов | Продукты TWPerry

| TWPerry

Магазин Chevy Chase переехал на новое место в Silver Spring.

Вы можете найти новую локацию ЗДЕСЬ.

Избранное  | Распечатать 

Сортировать по Название продуктаЦена продажиРейтинг

Заказ ASCDESC

Быстрое обзор 

108 “сталелитейная перемачная перема перемычка

126,90 долл. США/КАЖДЫЙ

$126.90/КАЖДЫЙ

Быстрый просмотр В Избранном ?

Артикул №: 120SL

120 дюймов. Стальная перемычка

205,79 долл. США/КАЖДЫЙ

205,79 $/КАЖДАЯ

Быстрый просмотр0017

    

0 Обзор(ы) | Добавить в избранное ?

Артикул №: 132SL

Уникальный процесс формования обеспечивает высокую поперечную прочность. Достаточная несущая способность. Жесткий в обслуживании. Без провисания или коробления. Все перемычки должны быть закреплены до тех пор, пока раствор не затвердеет.

206,15 долл. США/КАЖДЫЙ

206,15 долл. США/КАЖДАЯ

Быстрый просмотр0003

0 Обзор(ы) | Добавить в избранное ?

Артикул №: 144SL

238,10 долл. США/КАЖДЫЙ

Быстрый просмотр Добавить в избранное ?

Артикул №: 30SL

13,07 долл. США/КАЖДЫЙ

Быстрый просмотр Добавить в избранное ?

Артикул №: 36SL

Септическая фильтровальная ткань используется для обертывания перфорированной дренажной трубы, чтобы предотвратить просачивание грунта засыпки в трубу. Очищает трубу от грязи и мусора, которые могут засорить ее и привести к засорению.

29,37 долл. США/КАЖДЫЙ

Быстрый просмотр Добавить в избранное ?

Артикул №: 42SL

33,37 долл. США/КАЖДЫЙ

33,37 долл. США / Каждый

Быстрое обзор 

48 “Линтел / 4” x8 “

    

0 Обзор (S) | Добавить в фавориты?

SKU#: 4848Cl

40,60 долл. США/КАЖДЫЙ

40,60 $/КАЖДЫЙ

Быстрый просмотр 

СТАЛЬНАЯ ПЕРЕМЫЧКА 48″ / 4″X3″X1/4″

    

0 Отзывов | Добавить в избранное ?

Артикул №: 48SL

Уникальный процесс формования обеспечивает высокую прочность поперечного сечения. Достаточная несущая способность. Жесткий в обслуживании. Без провисания или коробления. Все перемычки должны быть закреплены до тех пор, пока раствор не затвердеет.

38,61 долл. США/КАЖДЫЙ

Быстрый просмотр 

56-ДЮЙМОВАЯ ПЕРЕМЫЧКА / 4″X8″

    

0 отзывов | Добавить в избранное | 8 Добавить в избранное ?

4 SK

SK0003

26,55 долл. США/КАЖДЫЙ

Быстрый просмотр Добавить в избранное ?

Артикул №: 56SL

43,75 долл. США/КАЖДЫЙ

Быстрый просмотр

Опорная плита (ВМ)

15,02 долл.

США/КАЖДЫЙ

Быстрый просмотр0003

Артикул №: 4860CL

28,44 долл. США/КАЖДЫЙ

28,44 $/КАЖДЫЙ

Быстрый просмотр 

СТАЛЬНАЯ ПЕРЕМЫЧКА 60″ / 4″X3″X1/4″

    

0 Отзыв(ов) | Добавить в избранное ?

Артикул №: 60SL

$48,75/КАЖДЫЕ

48,75 долл. США / Каждый

Быстрое просмотр 

64 “Линтел / 4” x8 “

    

0 Обзор (S) | Добавить в фавориты?

Sku#: 4864Cl

27,71 долл. США/КАЖДЫЙ

27,71 $/КАЖДАЯ

Быстрый просмотр 

СТАЛЬНАЯ ПЕРЕМЫЧКА 66″ / 4″X3″X1/4″ (НЕ ЗАПАСЕН В GB)

    

0 Отзывов | Добавить в избранное ?

Артикул №: 66SL

52,20 долл. США/КАЖДЫЙ

52,20 долл. США / Каждый

Быстрое обзор 

72 “Гралеваная перемачка / 4” x8 “

    

0 Обзор (S) | Добавить в фавориты?

SKU#: 4872Cl

$31,94/КАЖДЫЕ

31,94 $/КАЖДЫЙ

Быстрый просмотр 

СТАЛЬНАЯ ПЕРЕМЫЧКА 72″ / 4″X3″X1/4″

    

0 Отзыв(ов) | Добавить в избранное ?

Артикул: 72SL

СТАЛЬНАЯ ПЕРЕМЫЧКА 72 ДЮЙМА

58,10 долл. США/КАЖДЫЙ

Быстрый просмотр0003

Артикул №: 88BP

Подшипниковые пластины имеют большую опорную поверхность, чем стандартные шайбы. Они предназначены для усиления и распределения нагрузки на эти важные соединения.

14,85 долл. США/КАЖДЫЙ

$ 14,85 / Каждый

Быстрое обзор 

84 “Линтел / 4” x8 “

    

0 Обзор (S) | Добавить в фавориты?

SKU#: 4884Cl

$44,65/КАЖДЫЕ

44,65 долл. США/КАЖДЫЙ

Размеры:широкие 

Грили для барбекю и аксессуары 

Скобы и прихватки 

Created with MOJO



Выберите место

Выставочный зал АннаполисаБалтиморГейтерсбургХяттсвиллЛизбургСильвер СпрингСпрингфилд

Найти магазин

Загрузка списка…

Что такое Линтел? Типы перемычек и их использование в строительстве

🕑 Время чтения: 1 минута

Содержание:

Что такое перемычки?
Подшипник перемычки
Типы перемычки, используемые в строительстве здания
- 1. Древесина Линтел
- 2. Каменная перенастроение
- 3. Кирпичная перема Цемент Бетонная перемычка
Часто задаваемые вопросы

Что такое Lintel?

Перемычка представляет собой балку, размещаемую поперек проемов, таких как двери, окна и т. д. в зданиях, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина перемычки равна ширине стены, а концы ее встроены в стену. Перемычки классифицируются в зависимости от материала их изготовления.

Горизонтальные перемычки проще в изготовлении, чем арки.

Подшипник перемычки

Предусмотренный подшипник должен быть как минимум в следующих 3 случаях.

10 см
Высота балки
1/10 ^-го по 1/12 ^-го пролета перемычки.

Типы перемычек, используемых в строительстве зданий

Перемычки классифицируются в зависимости от материала конструкции следующим образом:

1. Деревянная перемычка

В старые времена в строительстве в основном использовались деревянные перемычки. Но сейчас они заменены несколькими современными методами, однако в горных районах они используются. Основными недостатками древесины являются более высокая стоимость, меньшая прочность и уязвимость к огню.

Если длина проема больше, то это обеспечивается соединением многократного количества деревянных деталей с помощью стальных болтов, как показано на рис (а). В случае более широких стен он состоит из двух деревянных частей, разнесенных на расстояние с помощью набивки деревянных частей. Иногда их усиливают за счет установки пластин из мягкой стали сверху и снизу, называемых перемычками.

2. Каменная перемычка

Это самый распространенный тип, особенно там, где камень доступен в изобилии. Их толщина является наиболее важным фактором его конструкции. Они также предусмотрены над отверстиями в кирпичных стенах. Каменная перемычка поставляется в виде одной детали или более одной детали.

Глубина этого типа поддерживается равной 10 см/метр пролета с минимальным значением 15 см. Они используются для пролетов до 2 метров. При воздействии на конструкцию вибрационных нагрузок в каменной перемычке образуются трещины из-за ее слабой растяжимости. Поэтому нужна осторожность.

3. Кирпичная перемычка

Используются, когда проем менее 1 м и действуют меньшие нагрузки. Его глубина варьируется от 10 см до 20 см в зависимости от пролета. Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что крестовины, заполненные раствором, обеспечивают большее сопротивление сдвигу торцевых соединений, что известно как кирпичная перемычка с неровностями.

4. Перемычка из армированного кирпича

Используется при больших нагрузках и пролете более 1 м. Глубина армированной кирпичной перемычки должна быть равна 10 см или 15 см или кратна 10 см. кирпичи укладываются таким образом, что между соседними кирпичами остается пространство шириной 2-3 см по длине для вставки стержней из мягкой стали в качестве армирования. Для заполнения швов используется цементный раствор 1:3.

Вертикальные хомуты диаметром 6 мм поставляются через каждые 3 шт. ^рд вертикальный шов. В нижней части предусмотрена основная арматура, состоящая из стержней диаметром от 8 до 10 мм, загнутых на концах.

5. Стальная перемычка

Используются при больших внешних нагрузках и больших проемах. Они состоят из секций швеллера или балок из катаной стали. Мы можем использовать одну секцию или их комбинации в зависимости от требований.

При одиночном использовании стальная балка либо замуровывается в бетон, либо облицовывается камнем, чтобы ее ширина соответствовала ширине стены. Когда более одного блока размещены рядом, они удерживаются на месте трубчатыми сепараторами.

6. Железобетонная перемычка

В настоящее время перемычки из железобетона широко используются для перекрытия проемов дверей, окон и т. д. в конструкции из-за их прочности, жесткости, огнестойкости, экономичности и легкость в строительстве. Они подходят для всех нагрузок и для любого пролета. Ширина равна ширине стены, а глубина зависит от длины пролета и величины нагрузки.

Основная арматура расположена внизу, а половина этих стержней изогнута на концах. Предусмотрены скобы для сопротивления поперечному сдвигу, как показано на рис.

ЖБ перемычка над окном с выступом показана на рис.

Ж/б перемычки предусмотрены над полыми стенами. Они придадут хороший внешний вид и экономичность. Гибкий D.P.C представлен выше, как показано на рис.

Часто задаваемые вопросы

Что такое перемычка?

Какие бывают типы перемычек в строительстве?

Перемычки классифицируются как:
