в чем разница. Основные отличия

Без таких крепежных элементов, как винты и болты, не обойтись в любом строительстве. Для крепления всевозможных строительных конструкций применяются они повсеместно. Но как же понять, где применять болт, а где винт? В первую очередь для этого необходимо знать, что же собой представляют данные крепежи.

Болтом и винтом называют металлическое крепежное изделие, фиксирующее и соединяющее детали в одной точке. Их можно использовать не только в строительстве, но и в производстве товаров, они несут ответственность за соединение различных механизмов и конструкций. Интересно, между болтом и винтом разница в чем? Ведь внешне эти изделия очень похожи — сделаны в виде металлического стержня с резьбой и (чаще всего) головкой.

Отличие болта и винта по ГОСТ

Стандарт межгосударственный ГОСТ 27017-86 «Изделия крепежные. Термины и определения», в принципе, должен вносить ясность в то, в чем разница болта и винта. Для этого необходимо поконкретней узнать о характеристиках каждого из креплений, основываясь на стандарте.

Что такое болт

С английского "болт" переводится как "стержень". Согласно ГОСТ 27017-86:

Болт — это крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий.

Обычно шестигранную верхушку имеет болт, хотя можно встретить и с четырехгранной. Болт, как правило, закрепляется с помощью гайки. Гайкой называют крепежное изделие, имеющее внутреннюю резьбу. При работе с болтами также часто используют шайбы. Шайба, в свою очередь, - изделие круглой формы, которое подкладывается под головку болта или под гайку, что позволяет увеличить опорную поверхность или предотвратить их самоотвинчивание.

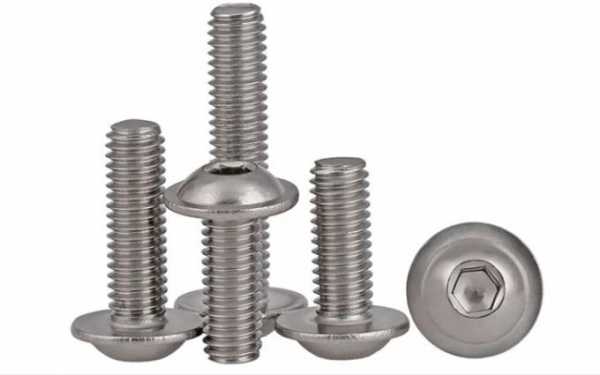

Что такое винт

От немецкого gewinde происходит слово «винт», означает оно «нарезка, резьба». По определению ГОСТ 27017-86:

Винт - это крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Головка со шлицем для передачи крутящего момента может быть конструктивным элементом.

Двумя числами маркируют каждый винт, например, 4x30. Первое число информирует о диаметре винта под головкой, измеряется в миллиметрах, второе - длина участка винта (мм). У винтов машиностроительных или метрических, которые используются для металла, диаметр стержня по длине постоянен. Винт может быть вкручен в резьбовое отверстие, просверленное в металле, или же может быть пропущен в пакете скрепляемых деталей в сквозное отверстие, после на его конец надевается плоская или пружинная шайба и навинчивается гайка так, что детали между собой крепко сжимаются.

Гайка обозначается буквой М и маркируется цифрой (от М1 до М68). Цифрой обозначается диаметр винта, на который будет навинчена, предназначенная для него, гайка: например, гайка с маркировкой М4 подойдет только к винту диаметром 4 миллиметра. Хотя бывает и так, что даже если их диаметр совпадает, гайка не всегда может быть накручена на винт. Это может произойти из-за того, что они имеют разный профиль резьбы и шаг.

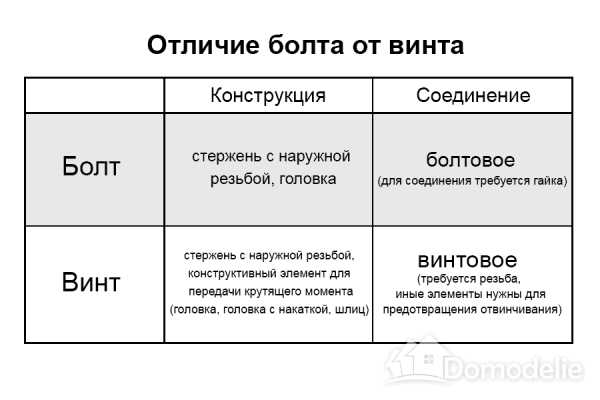

Отличия

И все же, в чем разница болта и винта? К основным отличиям можно отнести:

  1. Каким способом закрепляются детали: сквозь детали болт проходит полностью, как правило, и скрепляется при помощи гайки (резьбовым отверстием детали чуть реже), а винт же необходимо вкручивать в одну из деталей, которая имеет резьбу.
  2. Вхождение в детали: прокручиваясь внутрь, винт фиксирует детали, а болт же не делает этого, он остается статичным.
  3. Инструменты, при помощи которых происходит вкручивание: болт крепится при помощи ключа, а винт, при наличии шлиц, может вкручиваться отверткой.
  4. В результате соединения двух деталей некоторые разновидности винтов могут вращаться. Они используются в перемещающихся и подвижных машинных механизмах, чем не может похвастаться болт.
  5. У болта всегда имеется головка, у винта — зачастую, но не всегда.
  6. Углубление: у винта при вкручивании головка углубляется в крепительную деталь, у болта — она останется снаружи.
  7. У винта резьба расположена по всей длине стержня, у болта — может доходить до половины.
  8. У винтов диапазон размеров шире, чем у болтов, так как мелких болтов не бывает, а винты есть.
  9. Разъединяют болтовое соединение путем срезания болта, а винтовое же путем срезания его резьбы.
  10. Прочность: только на растяжение учитывается нагрузка при расчете винтовых соединений, то есть на разрыв винта в длину оси, а когда рассчитываются болтовые — и на растяжение, и на срез.

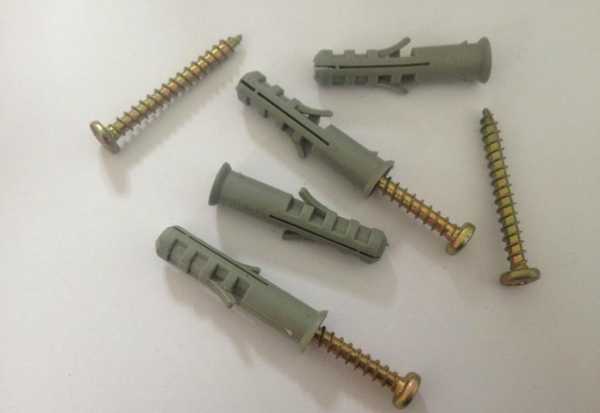

А что тогда такое саморез и шуруп?

Популярными металлическими крепежами, кроме болта и винта, являются шурупы и саморезы. Вкручиваться они могут в детали, не имеющие подготовленной резьбы. Что отличает их от болтов и винтов?

Саморез (самонарезающий винт - это полное его название) является разновидностью винта. Его отличие заключается в том, что он в соединяемых металлических или пластмассовых изделиях образует в отверстии одного из них специальную резьбу.

Шуруп же является отдельным крепежным изделием, имеющим форму стержня. С одной стороны у него наружная резьба с головкой, а с другой - резьбовой конический конец, который называется буравчик. При образовании соединений в пластмассовом или деревянном изделиях, он служит для нарезания резьбы.

Определив, в чем разница болта, винта и других крепежных элементов, будет легче понять, что и в каких случаях лучше всего будет применить.

fb.ru

Чем болт отличается от винта?

Приходит ко мне ребенок с журналом и спрашивает, а почему у меня в кроссворде не помещается слово? Ведь это же "болтик"? Эх, говорю я, в кроссворде всего 4 клеточки и потому это не болтик, а "БОЛТ". Не правильно, опять говорит ребенок. Не подходит с уже существующими буквами.

Да как же не подходит думаю я. Ведь болт нарисован. Смотрю на подходящие варианты и вижу - ВИНТ. Какой такой винт? Ошибка! Нарисован то БОЛТ!

А сам про себя думаю, может я чего то не знаю. Чем же винт отличается от болта?

Ну вообще, когда затевают такой разговор, обычно сюда еще за компанию берут и ШУРУП. По шурупу все проще - у него резьба специфическая, кончик конусный. Ну, а основным признаком шурупа является то, что он закручивается куда нибудь без внешней резьбы.

А вот с винтом и болтом уже сложнее. Резьба у них может быть разная - и на всю длину и не на всю. Шляпка может быть и такая и сякая и одинаковая. Так как их различить?

Так вот, различие можно определить только в виде соединения: болтового или винтового. Болт соединяет детали гайкой, а винт вкручивается в детали. Т.е. конструктивно просто болт и просто винт - одинаковы! Болт внезапно может стать винтом, а винт болтом. Хотя иногда пишут, что винт — это крепежное изделие, выполненное в виде стержня, оснащенного с одного конца наружной резьбой, а с другого – конструктивным элементом, осуществляющим передачу крутящего момента. А что у болта нет "конструктивного элемента, осуществляющим передачу крутящего момента"? По моему такой же элемент и у болта.

По этому постановка вопроса по картинке в детском журнале абсолютно ошибочна.

Я не прав?

masterok.livejournal.com

Отличие винта от болта гост. Чем отличается болт от винта

Приходит ко мне ребенок с журналом и спрашивает, а почему у меня в кроссворде не помещается слово? Ведь это же "болтик"? Эх, говорю я, в кроссворде всего 4 клеточки и потому это не болтик, а "БОЛТ". Не правильно, опять говорит ребенок. Не подходит с уже существующими буквами.

Да как же не подходит думаю я. Ведь болт нарисован. Смотрю на подходящие варианты и вижу - ВИНТ. Какой такой винт? Ошибка! Нарисован то БОЛТ!

А сам про себя думаю, может я чего то не знаю. Чем же винт отличается от болта?


Ну вообще, когда затевают такой разговор, обычно сюда еще за компанию берут и ШУРУП. По шурупу все проще - у него резьба специфическая, кончик конусный. Ну, а основным признаком шурупа является то, что он закручивается куда нибудь без внешней резьбы.

А вот с винтом и болтом уже сложнее. Резьба у них может быть разная - и на всю длину и не на всю. Шляпка может быть и такая и сякая и одинаковая. Так как их различить?

Так вот, различие можно определить только в виде соединения: болтового или винтового. Болт соединяет детали гайкой, а винт вкручивается в детали. Т.е. конструктивно просто болт и просто винт - одинаковы! Болт внезапно может стать винтом, а винт болтом. Хотя иногда пишут, что винт — это крепежное изделие, выполненное в виде стержня, оснащенного с одного конца наружной резьбой, а с другого - конструктивным элементом, осуществляющим передачу крутящего момента. А что у болта нет "конструктивного элемента, осуществляющим передачу крутящего момента"? По моему такой же элемент и у болта.

По этому постановка вопроса по картинке в детском журнале абсолютно ошибочна.

Я не прав?

Чем отличается винт от болта?

На самом деле они очень похожи и в некоторых ситуациях вполне могут быть взаимозаменяемы. И то и другое представляет собой стержень с резьбой и головкой, при помощи которой болт или винт закручивается в гайку или в тело детали, при этом болт предназначен для закручивания в гайку (или навинчивания гайки на его резьбу), а винт - для завинчивания во все остальное, где есть соответствующая резьба.

В соответствии с назначением они могут отличаться и внешним видом. У винта резьба нарезана чаще всего по всей его длине, а головка имеет шлиц - прямую или крестообразную прорезь, в которую при завинчивании вставляется отвертка. У болта резьба часто не доходит до головки, а сама головка обычно имеет форму шестигранника для удобства затягивания такого соединения при помощи гаечного ключа.

Впрочем, бывают и винты со специальными, в том числе и шестигранными, головками под различные ключи, и болты с резьбой по всей длине и головками под отвертку или вообще с декоративными, предназначенными для специального инструмента.

Повторяю, такой уж строгой градации здесь нет - для решения конкретной задачи Вы можете использовать болт или винт, в зависимости от того, что из них Вам в данном случае больше подходит.

К этой же категории крепежных изделий относятся еще и шпильки - стержни с резьбой по всей длине или с концов (центральная часть может быть и без резьбы) и, соответственно, вообще без головки. Вообще-то, они предназначены для того, чтобы на оба их конца накручивались гайки, но при острой необходимости, когда под рукой нет ничего другого, такую шпильку можно легко превратить в винт или болт, просто навернув на один ее конец 2 гайки и законтрагаив их.

Комментарии

А чтобы винт или болт не откручивался самостоятельно, используется контргайка.

Винт с контрагайкой? Это что-то новое. И куда ее там накручивать? Обычно там, где это нужно (и можно), для фиксации винта используется гровер. Гайка с винтом вообще не используется, только с болтом. Почитайте ответ...

Вопрос "Чем отличается болт от винта?"смущает многих инженеров.
А ответ кроется в самой профессиональной подготовке этих инженеров.
По конструции: резьба, головка, шлицы - здесь, как видно, разницы нет и
об этом можно спорить сколь угодно долго. Другое дело - назначение, для которого
применяется крепёж. Из курса сопротивления материалов нам известно, что ВИНТ применяется для крепления
деталей подвергающихся сдвигу относительно друг друга и, поэтому, расчитываются на напряжение
"СИГМА смятия" тела ВИНТА. А БОЛТЫ применяются в том случае, когда необходимо крепление
деталей,испытывающих кроме сдвигающей нагрузки ещё и о

www.sds-us.ru

ЧЕМ БОЛТ ОТЛИЧАЕТСЯ ОТ ВИНТА? ДАВАЙТЕ ПРОЯСНИМ НАКОНЕЦ)

Приходит ко мне ребенок с журналом и спрашивает, а почему у меня в кроссворде не помещается слово? Ведь это же "болтик"? Эх, говорю я, в кроссворде всего 4 клеточки и потому это не болтик, а "БОЛТ".

Не правильно, опять говорит ребенок. Не подходит с уже существующими буквами.

Да как же не подходит думаю я. Ведь болт нарисован. Смотрю на подходящие варианты и вижу - ВИНТ. Какой такой винт? Ошибка! Нарисован то БОЛТ!

А сам про себя думаю, может я чего то не знаю. Чем же винт отличается от болта?
Ну вообще, когда затевают такой разговор, обычно сюда еще за компанию берут и ШУРУП. По шурупу все проще - у него резьба специфическая, кончик конусный. Ну, а основным признаком шурупа является то, что он закручивается куда нибудь без внешней резьбы.

А вот с винтом и болтом уже сложнее. Резьба у них может быть разная - и на всю длину и не на всю. Шляпка может быть и такая и сякая и одинаковая. Так как их различить?

Так вот, различие можно определить только в виде соединения: болтового или винтового. Болт соединяет детали гайкой, а винт вкручивается в детали. Т.е. конструктивно просто болт и просто винт - одинаковы! Болт внезапно может стать винтом, а винт болтом. Хотя иногда пишут, что винт — это крепежное изделие, выполненное в виде стержня, оснащенного с одного конца наружной резьбой, а с другого – конструктивным элементом, осуществляющим передачу крутящего момента. А что у болта нет "конструктивного элемента, осуществляющим передачу крутящего момента"? По моему такой же элемент и у болта.

По этому постановка вопроса по картинке в детском журнале абсолютно ошибочна.

Я не прав?

https://nash-dvor.livejournal.com/2301160.html

Болт с гайкой.

И другие железки: )))

Шурупы

\

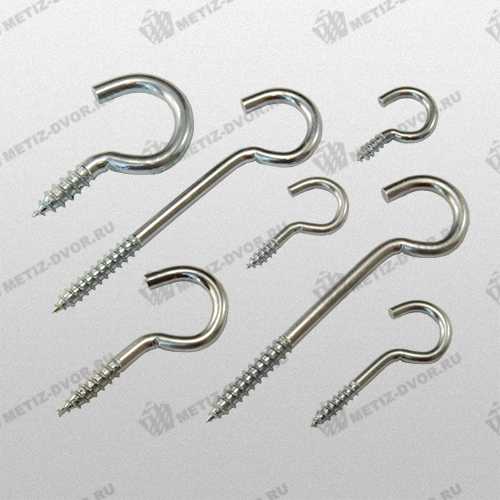

Шурупы с полукольцом

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

mypensiya.mirtesen.ru

Чем отличается болт от винта

Болты и винты относятся к крепёжным изделиям, наиболее часто используемым в производстве и быту. Они довольно похожи между собой, поэтому неудивительно, что их нередко путают, называя винт болтом, и наоборот. Итак: болт и винт отличия: как их распознать и при этом не напутать?

Что такое болт?

Болт – это крепёжное метрическое изделие, применяемое для разъёмного соединения деталей машин, механизмов и их частей и различных конструкций и сооружений. По виду болт – это стержень с частично нарезанной резьбой и четырёх- или шестигранной головкой (редко конической или цилиндрической головкой под шестигранник или «звёздочку»). Болты могут быть разными в зависимости от назначения.

Винт – это тоже крепёжное метрическое изделие, применяемое для разъёмного соединения деталей машин, механизмов и их частей и различных конструкций и сооружений. Как видим, на первый взгляд винт имеет практически ту же сферу применения, что и болт. Но между этими видами метизов есть и существенные отличия. Какие?

Основные отличия между болтами и винтами

  1. По способу соединения деталей. Болт, как правило, служит для сквозного соединения, то есть проходит через толщу скрепляемых деталей и на его конец накручивается гайка. Винт же вкручивается в одну из деталей, имеющую резьбовое отверстие соответствующего диаметра, и не проходит насквозь.
  2. По степени нагруженности соединения. Как правило, болты массивнее винтов и могут выдерживать значительные нагрузки. Причём расчёт необходимого болта производится на срез (это значит, что основная нагрузка приходится на место, перпендикулярное соединению). Иная картина в случае с винтом: его рассчитывают на так называемое «нераскрытие стыка» (то есть основная нагрузка приходится на место, расположенное вдоль оси соединяемых частей).
  3. По способу применяемого для вкручивания инструмента. Если болты обычно закручиваются с помощью гаечного или разводного ключа и затягиваются с обеих сторон (гайкой с противоположной головке стороны), то винты вкручиваются с помощью отвёртки (либо торцевой головки на пневмо- и электроинструменте) или торцевого ключа, вставляемых в соответствующие прорези (шлицы) на головке винта.

Есть и другие особенности данных метизов, определяющие, какой именно вид крепежа перед вами. Итак, какие ещё болт и винт отличия бывают?

Примечательно, что сами понятия «болт» и «винт» имеют разное значение. Болт в переводе означает «стержень», и его функция именно в создании прочного стержня, скрепляющего какие-либо детали. А в понятие винт включена его винтообразная форма, и это слово соответствует слову «резьба». Например, ходовой винт в токарном станке, домкрате и других механизмах, как правило, является винтом. Винтовая передача встречается часто, а болтовая – никогда.

Головка болта в подавляющем большинстве случаев после соединения остаётся на поверхности, а винты нередко вкручивают заподлицо с поверхностью детали, углубляя в соответствующие цилиндрические или конические пазы.

Также винты могут применяться в соединениях, которые являются частично или полностью подвижными. Это нередко необходимо в машиностроении, робототехнике и производстве некоторых видов мебельной фурнитуры. А болты всегда создают совершенно неподвижные соединения.

Кроме всего прочего, винты могут быть миниатюрными (например, в часовой промышленности и микроэлектронике), а болты всегда достаточно крупные, иногда гигантские по размеру.

Итак, теперь вы знаете основные отличия болта от винта, главное из которых то, что болты создают болтовые (стержневые с гайкой) соединения, а винты – винтовые (без гайки).

Заметка: На сегодняшний день большинство людей используют в своем доме натяжные потолки Alyos . Если вы хотите заказать потолки этой фирмы, то советуем вам посетить ресурс alyos.ru. Рекомендуем!

Видео:Винт, болт и шуруп

Читайте еще:

«Все новое это хорошо забытое старое» - так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

Крепежные изделия – вещи хитрые. Вроде как все одинаковые, но только на первый взгляд. При повторном рассмотрении видны различия, а третий осмотр опять может всё привести к одному знаменателю. Как же все-таки разобраться, чем винт отличается от болта, и когда перед нами первый, а когда второй предмет?

Болт, шпилька, винт

Для уточнения стоит обратиться к официальному документу, коим является ГОСТ 27017‑86 «Крепежные изделия. Термины и определения». В нем собраны все основные характеристики по каждому конкретному метизу.

Согласно этому «словарику» и винт и болт – это крепежные изделия, имеющие стержень с наружной резьбой. Это, в принципе, ничего нам не говорит, потому как почти все основные метизы обязаны состоять из стержня. Однако в тексте ГОСТа есть то, что и расшифровывает, собственно, чем винт отличается от болта . Таких характеристик две.

Болт имеет головку , в то время как его сородич – обладатель некоего «конструктивного элемента для передачи крутящего момента», и это далеко не всегда такая же шестигранная или полукруглая головка. «Элементом» может быть и просто шлиц, нанесенный на один из концов тела винта.

Еще одно отличие – это способ соединения. Болтовой (его так и называют) отличается обязательным наличием дополнительного крепления – гайки, в то время как винтовое крепление требует только наличия резьбы, ею и обходится.

Не будем останавливаться и сравним другие крепежные изделия, ведь, болт, шпилька, винт , а еще шуруп и саморез часто мимикрируют друг под друга.

Шпилька – крепежное изделие, очень похожее на винт и болт , отличия правда, только в одной части, а именно в стержне с резьбой. Вообще-то, именно это – цилиндрическое тело с нарезкой на обоих концах или по всей длине – и представляет из себя шпилька. Она используется, когда появляется необходимость скрепить две поверхности, порой с оставлением промежутка между ними.

Шуруп – отличительной чертой этого крепежа считается особенность наконечника. Он, как правило, имеет конусообразный вид, что позволяет данному метизу самому создавать резьбу внутри поверхности, в которую его вкручивают. Впрочем, шурупы настолько интеллигентны, что требуют для себя предварительной обработки в виде отверстия, ибо чаще всего их используют в соединениях довольно мягких материалов – пластмассы или дерева.

Более брутальный старший брат шурупа – саморез или самонарезающий шуруп. И вот тут-то с терминами происходит загвоздка. Болт, шпилька, винт – тут различия вроде бы относительно понятны. Что касается шурупа и самореза, ГОСТ 27017-86 не считает их ни равноправными типами крепежных изделий, ни даже подвидами. Официальная версия такова: шуруп – метиз в виде стержня со специальной нарезкой и коническим окончанием, которое формирует резьбу в отверстии рабочей поверхности.

Болт и винт отличия

А вот то, что мы привыкли называть саморезом – это не шуруп, хотя по конструкции практически ему идентичен, а самонарезающий винт, отличием которого является наконечник в виде конуса и умение самостоятельно формировать резьбу просто сразу в детали. Ну а если саморез оканчивается сверлом, правильное официальное название такого крепежа будет самосверлящий самонарезающий винт. Довольно сложное имя, особенно для идентификации крепежных изделий в магазинах.

Чтобы не запутывать потенциальных покупателей, сами производители часто уходят от официальных, стандартизированных названий. Размеры и качественные характеристики крепежных изделий соответствуют ГОСТ, а вот наименования упрощаются. Винт и болт отличия означают сами себя, если первый небольших размеров, а второй поставляется сразу с гайкой. Шурупом называют изделия с коническим незаостренным наконечником, а вот под саморезами чаще всего подразумевают крепежи со сверлом. Тут уж точно сложно ошибиться.

Болты и винты являются незаменимыми деталями в соединениях машинных механизмов, необходимыми инструмен

www.kalinark.ru

Чем отличается болт от винта? Чем отличается винт от болта.

Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня.

Постараемся сделать анализ и все-таки найти эти "неуловимые" отличия между винтом и болтом.

Межгосударственный стандарт ГОСТ 27017-86 "Изделия крепежные. Термины и определения", который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт - крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт http://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие "винт" в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.

Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий. Главное, на что нужно обратить внимание это: используется ли в крепежном соединении , какая форма головки для передачи крутящего момента.

Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.

Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, - это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой - это винт.

Многие специалисты машиностроительной отрасли склоняются к тому, что винт, и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка - это болт. Такое же изделие плюс деталь - это винт.

Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?

Да, есть вопросы к органам стандартизации.

Несомненно, и болт, и винт, являются изделиями, которые незаменимы в таких работах, как скрепление машинных механизмов, сооружение и сборка мебели или скрепление различных конструкций.

Для того чтобы понять в каких случаях следует использовать винт, а в каких болт необходимо понять особенности каждого изделия по отдельности.

Понятие болта

По своей сути болты - это детали для крепежа, применяемые в строительных работах по сооружению различных конструкций и в соединении разъёмных механизмов, находящихся в машинах. Болт представляет собой стержень, одна сторона которого выполнена в виде резьбы, а другая заканчивается головкой, имеющей шести - или четырёхгранный подголовок. В зависимости от предстоящего вида крепления выбирается конструкц

giropark.ru

Чем болт отличается от шпильки винта. Чем отличается болт от винта

Существует множество способов соединения деталей из различных материалов. Сварка, пайка, склеивание. Все они достаточно надежны, но образуют неразборную конструкцию, а иногда конструкцию требуется разобрать. Для этого применяются различные металлические метизы. Наибольшую популярность как при строительстве, так и в машиностроении получило винтовое соединение. Такое соединение отличается высокой надёжностью и простотой монтажа, а так же при грамотном подходе даст фору любому другому соединению.

Основное понятие винта

Определение «винт» происходит от немецкого слова «gewinde», означающее в переводе «нарезка», «резьба».

Предназначенное для соединения двух и более деталей, это изделие состоит из круглой ножки с внешней резьбой и шляпки на её конце.

Ножка предназначена для фиксации деталей, а шляпка предназначена для его монтажа. В зависимости от способа применения, крепёж делится на болты и винты. Можно условно считать винт болтом маленьких размеров и отличаться друг от друга они будут тем, что у второго головка имеет форму шестигранника, а первый имеет разные варианты исполнения головок.

Как выглядит головка у винта

В зависимости от места применения и инструмента, используемого для монтажа, головка винта может быть разной формы. Наиболее часто встречаются винты с головкой следующих форм:

  • Цилиндр. Предназначен для монтажа с помощью шестигранного ключа.
  • Полусфера. Имеет шлицы под отвёртку. Могут иметь полное сечение для шлицевой отвёртки, неполное для крестовой, а также комбинированное для отвёрток обоих типов.
  • Усечённый конус. Предназначен для потайного монтажа «заподлицо» с закрепляемой деталью. Монтаж может проводиться как отвёртками, так и шестигранным ключом.



Вроде бы теперь становится понятно, что если шляпка не под накидной или рожковый ключ, то это крепёжное изделие является винтом. Однако винты большого размера также могут иметь шестигранную головку. При этом теряется весь смысл сравнения этих метизных изделий только за счёт размера и формы шляпки.

Для того чтобы точно понять чем одно крепёжное изделие отличается от другого, попробуем обратиться к ГОСТу 17473-80, там чётко указано, какими характеристиками должны обладать оба вида крепежа.

Скачать ГОСТ 17473-80

Болт как основа безопасности и срока службы изделия

Болтовое соединение используется в несущих конструкциях зданий, мостов и прочих сооружений. Для безопасной эксплуатации и продолжительного срока их службы, размер крепежа и их прочность, применяемых при соединении, рассчитываются исходя из нагрузки, которая будет приложена к сопрягаемым деталям. Так же учитывается тип нагрузки: на срез или сдавливание. Все эти характеристики описаны ГОСТом, поэтому воспользовавшись им, можно попробовать дать определение тому, что же такое болт.

Согласно ГОСТу, им является крепёжное изделие, изготавливаемое в виде стержня и имеющее головку с одного конца и наружную резьбу на другом.

При помощи гайки или резьбового отверстия в одной из соединяемых деталей образует жёсткое соединение, устойчивое к сдвигу. Данное описание не отличается от описания винта, поэтому следует разобраться подробнее. Но стоит сделать одно маленькое отступление, оно ещё понадобится. Ключевая фраза «устойчивое к сдвигу», запомним её.

Болт в деталях

Внешне он очень похож на винт, на нём также имеется резьба, шляпка. Однако, присмотревшись внимательнее, можно заметить, чем они отличаются.

Изделия, соединяемые болтом, должны быть жёстко закреплены от сдвига, поэтому он размещается в калиброванном отверстии и не должен крутиться.

Вспомним ранее определение, данное гостом, вот тут вот оно нам и пригодилось. Для предотвращения сдвига изделий на ножке имеется калиброванное утолщение ниже шляпки и выше резьбы. Становится очевидным то, что если на крепёжном изделии ниже шляпки имеется утолщение, то это болт. Но только ли этим оба крепежа отличаются друг от друга?

www.sds-us.ru
