Как припаять без паяльника и припоя: провод, плату, контакты

Для соединения различных сплавов и металлов часто применяется технология пайки. Она предусматривает использование специального оборудования, которое способно оказывать точечное тепловое воздействие. При отсутствии паяльника также может быть проведена пайка, для чего применяются специальные инструменты, к примеру, паяльник. Рассмотрим особенности подобного процесса подробнее.

Как припаять без паяльника

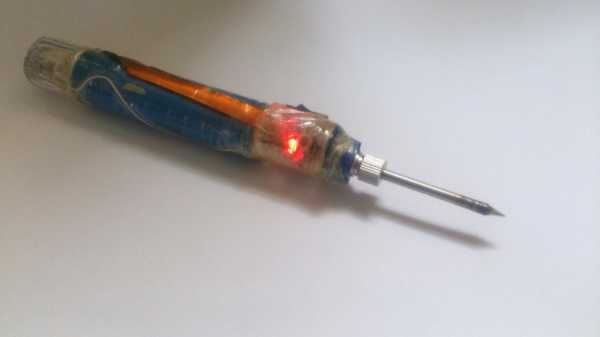

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

  1. Есть нагревательный элемент, который получает питание от сети энергоснабжения.
  2. Тепло передается жалу, которое имеет заостренную форму.
  3. При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

  1. Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
  2. Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

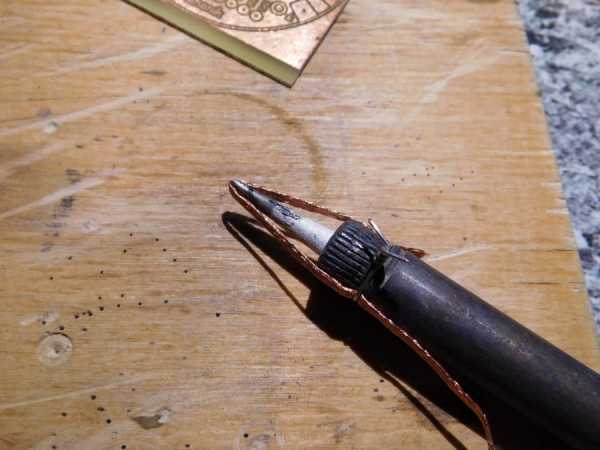

Самодельное жало

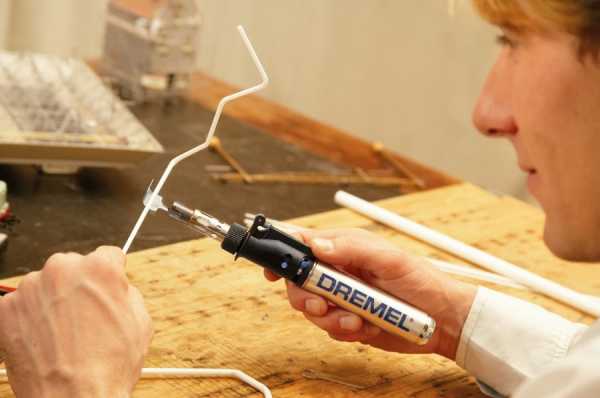

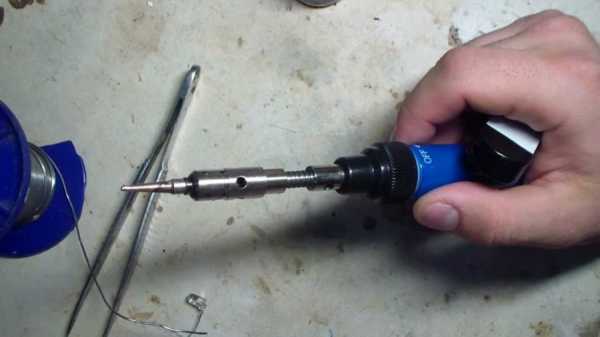

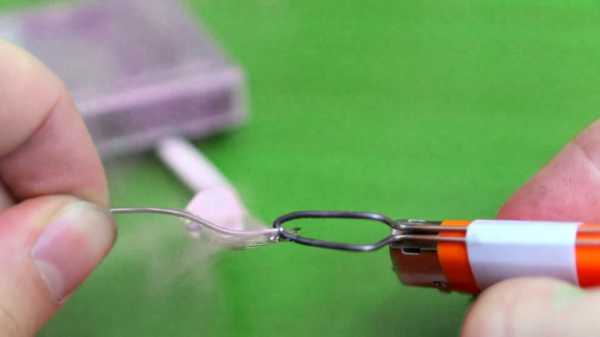

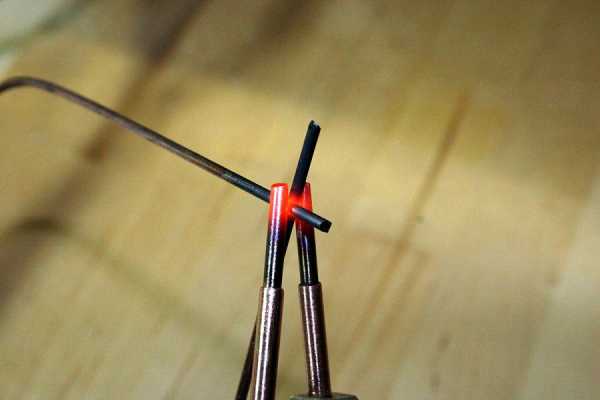

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Спаять гирлянду подручными средствами

Часто проблемы возникают с гирляндами, которые применяются для украшения дома или ели. Из-за применения тонких жил они часто перебиваются и требуется провести пайку. Среди особенностей этой работы отметим следующие моменты:

  1. В большинстве случае проблема возникает в блоке управления, так как провода крепятся ненадежно.
  2. Прорыв может возникнуть по всей длине изделия.
  3. Если все источники света подключены параллельно, то выход из строя лишь одного приводит к размыканию всей цепи.

Отошедшие контакты найти довольно просто, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно следующим образом:

  1. В места обрыва провода следует очистить.
  2. Можно сделать небольшую скрутку, на которую наносится паста. Она будет использоваться для распределения применяемого сплава.
  3. Следующий шаг заключается в расплавке припоя, для чего можно использовать зажигалку или свечу.
  4. После этого место соединения изолируется при помощи трубки, которая также немного прогревается для повышения ее пластичности.

Подобная технология может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

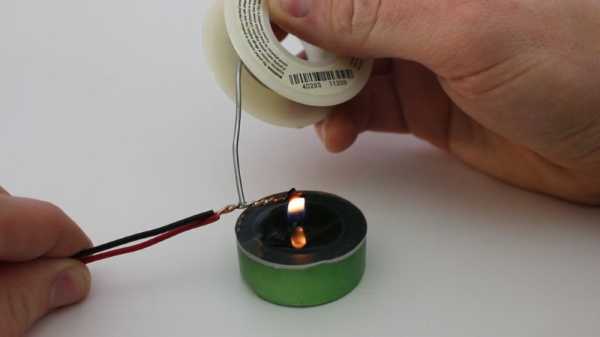

Пайка проводов без использования паяльника

Провода подвержены обрыву. Припаять провод без паяльника можно при учете нескольких рекомендаций:

  1. Для начала находится место обрыва и концы зачищаются.
  2. После этого провода скручиваются между собой для создания прочного соединения.
  3. Место, которое подвергается обработке, следует немного разогреть. Для этого можно использовать зажигалку или другой источник тепла.
  4. Припой также разогревается до пластичного состояния, после чего наносится на место соединения.

При работе с проводами крупного сечения следует размельчить припой и посыпать его на поверхность, после этого разогреть поверхность свечой или зажигалкой. В этом случае припой заполняет свободное пространство, за счет чего обеспечивается надежный контакт. При рассмотрении того, как припаять без паяльника следует учитывать тот момент, что подобным образом можно обработать только провода с диаметром 2 мм.

Пайка проводов без паяльника

Если нужно провести пайку плоского элемента, то детали предварительного лудятся. На момент пайки жила прижимается и посыпается стружкой выбранного сплава, после чего поверхность разогревается.

Материалы для пайки проводов без паяльника

В целом можно сказать, что процедура пайки без применения специального прибора во многом не отличается от обычной. Для этого могут понадобится следующие материалы:

  1. Непосредственно припой.
  2. Ограничительный элемент, который не даст металлу растекаться.

Кроме этого, нужно уделить внимание процессу зачистки обрабатываемой поверхности. Рекомендуется ее очистить от загрязнений, после чего обезжирить.

Особенности пайки в желобе

Если нужно провести обработку проводов с диметром до 3 мм, то можно обойтись без паяльника, для этого используются желоба. Изготовить их можно из алюминиевой фольги, толщина которой составляет 0,8 мм. Рекомендации по проведению пайки в домашних условиях в это случае выглядят следующим образом:

  1. Снимаются изоляционные материалы.
  2. Поврежденные концы следует скрутить между собой, после чего укладываются параллельно.
  3. Из фольги изготавливается желоб, который будет охватывать место соединения. Он применяется для распределения припоя. Рекомендуется использовать стружку.
  4. Фольгированный желоб нагревается при помощи свечи или зажигалки. В этом случае нужно быть осторожным, так как расплавленный металл может вытекать и стать причиной получения ожогов. При работ рекомендуют использовать плоскогубцы.

При необходимости припой, который вытек наружу, можно защитить наждачной бумагой. За счет применения фольги существенно повышается степень изоляции.

Пайка посуды или емкостей

Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:

  1. В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
  2. Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
  3. Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
  4. С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.

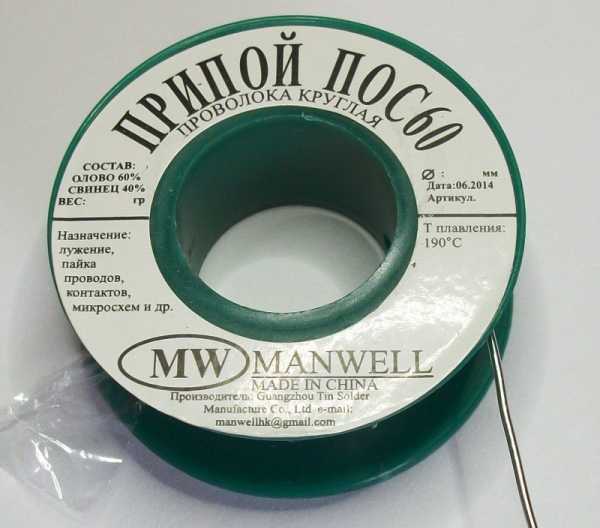

Припой ПОС-60 1мм

Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.

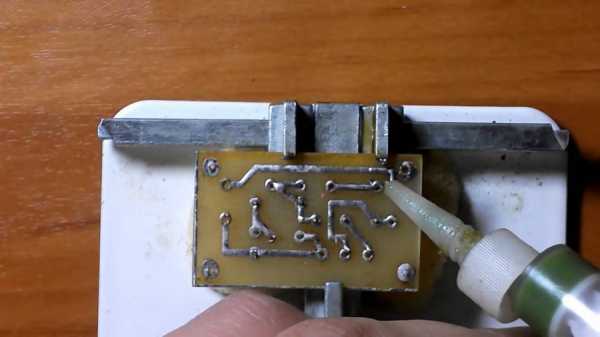

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

  1. Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
  2. При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
  3. Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

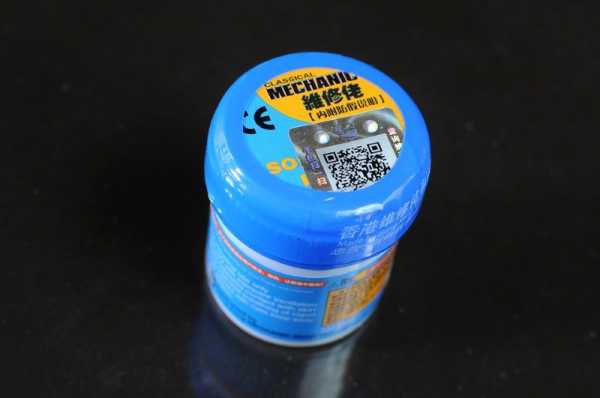

Паста для пайки без паяльника

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

  1. Выполняется стандартная подготовка контактов.
  2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
  3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

60 фото работы с разными типами соединений

Домашнему умельцу приходиться выполнять работы разного профиля, начиная от кладки кирпича, и заканчивая ремонтом электрики. Настоящий мастер с уверенностью берется за все, а если что-то непонятно и приходится делать впервые, всегда можно научиться, главное, это желание.

Сегодня мы хотели бы поговорить о пайке. Казалось бы, все просто: берем паяльник, олово, канифоль и паяем, однако на практике, провода не лудятся, детали отлетают и все идет кувырком. В чем же секреты правильной и качественной пайки?

Давайте посмотрим в интернете на фото поясняющие, как паять паяльником. Вы отметите красивую, аккуратную и ровную пайку. Именно тому, как правильно и качественно выполнять эту интересную работу, мы расскажем в этой статье

Что нужно и с чего начинать

Перед тем, как мы расскажем вам, как правильно паять паяльником, определимся, что для этого нам потребуется.

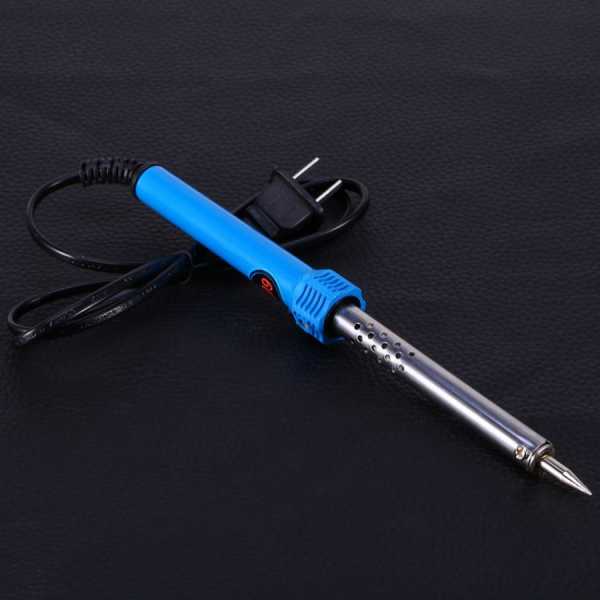

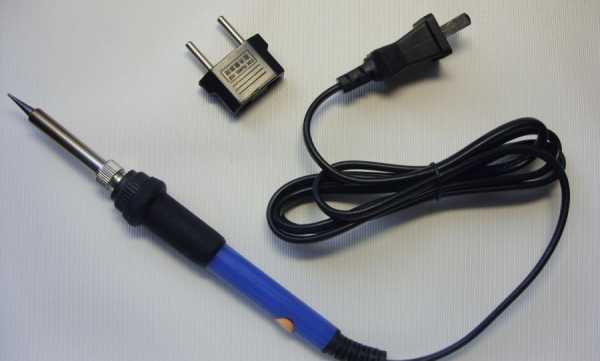

Прежде всего – нужен сам паяльник. Тут все не так просто. Правильно подобранный паяльник – залог будущего успеха и качества.

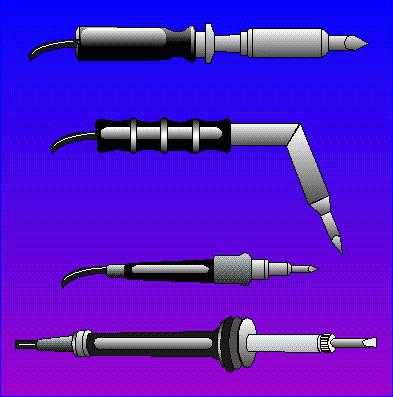

Мы не будем рассматривать здесь специальные, профессиональные паяльные станции. Их стоимость велика и пользуются ими специалисты, а учить их – только время терять.

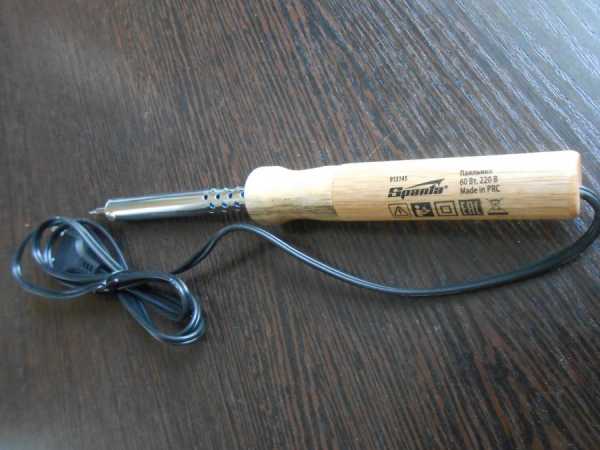

Домашнему мастеру нужен обычный паяльник. Главное – правильно подобрать мощность. А вот тут нужно учитывать то, что мы собираемся паять. Если вам необходимо соединить провода, сделать ремонт электроаппаратуры, то вам лучше выбрать паяльник мощностью 40-60 Вт. Меньше будет нецелесообразно – это паяльники для ремонта радиоаппаратуры и ювелирных работ.

Если вы собираетесь ремонтировать медные радиаторы или иную крупную технику, а также для пайки латуни или железа, вам нужно взять паяльник большей мощности: от 100 Вт и больше. В целом, чем крупнее детали для спайки, тем мощнее нужен паяльник.

Если мощности мало, то вы не сможете прогреть детали и качества не получите, если выберите паяльник излишней мощности, а детали будут мелким, то вы либо перегреете, либо просто будет неудобно работать.

Кроме паяльника нам потребуется припой. Как правило, используют оловянно-свинцовый. Он маркируется буквами ПОС и цифрой, которая показывает процентное содержание в припое свинца. Чем больше свинца, тем припой более тугоплавкий, но сама пайка оттого только крепче.

Запомните: чем массивнее элементы, тем более тугоплавкий должен быть припой. Но не переборщите, иначе паяльник малой мощности просто не сможет его расплавить.

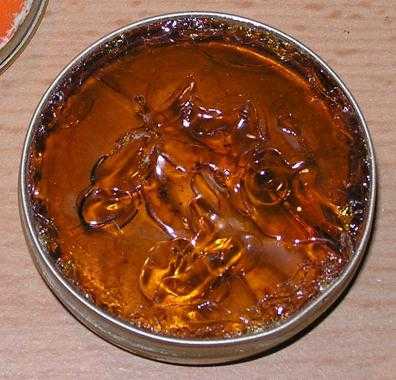

Кроме припоя нам нужен флюс. В качестве него используют специальную паяльную кислоту или канифоль.

Для пайки железа, латуни или меди, используют кислоту, а для электромонтажных работ – канифоль. Кислота нужна специальная, травленая, лучше приобрести готовую, поскольку работать с кислотой очень опасно.

Также, потребуется инструмент для зачистки

Инструмент готов, припой и флюс имеется, приступаем к работе, но прежде готовим сам паяльник. Если жало не залужено или вы нашли уже бывший в употреблении, его нужно тщательно зачистить, а после – залудить.

Заметим: от качества подготовки кончика, во многом зависит удобство работы. Прежде, тщательно зачистите сам кончик, придайте ему необходимую форму. Лучше всего это делать обычным напильником.

Использовать наждачный круг не рекомендуется, он оставляет вкрапления абразива в металле, это сильно будет мешать впоследствии. Теперь, включаем в сеть и ждем, пока он нагреется.

Когда температура будет достаточной, окуните прежде жало в флюс, самое оптимальное сейчас – это обычная канифоль, и потом аккуратно расплавьте припой. Он должен равномерно распределиться по всей поверхности.

Если сразу это не удалось, повторите. После того, как вы убедитесь, что все получилось, стряхните остатки припоя с жала или протрите его ветошью.

Внимание! Во время пайки будьте внимательны и аккуратны. Расплавленный припой имеет температуру порядка 250-300 градусов по Цельсию, вы можете получить сильный ожог. Не подпускайте детей к месту работы.

Секреты успешной пайки

Давайте первым делом рассмотрим вопрос, как паять паяльником с канифолью, поскольку такой способ наиболее часто применяют на практике.

Перед пайкой необходимо зачистить поверхности, которые собираетесь соединить. Если это провода, их тоже нужно тщательно очистить от остатков окиси. Когда все будет готово, окуните жало в канифоль, потом коснитесь припоя, небольшое его количество должно остаться на кончике.

Снова коснитесь канифоли, после чего приложите жало к поверхности, которую собираетесь залудить и прогрейте ее. Поверхность должна покрыться тонким слоем припоя.

После того, как обе соединяемые детали будут залужены, совместите их, и предварительно взяв на кончик жала паяльника припой, после коснувшись канифоли, прогрейте место соединения, припой должен равномерно распределиться. После этого дождитесь, когда пайка остынет. Проверьте качество и надежность.

Пайка с канифолью применяется при ремонте радиоаппаратуры и бытовой электроаппаратуры. Само место спайки необходимо промыть спиртом или растворителем, удалив остатки флюса.

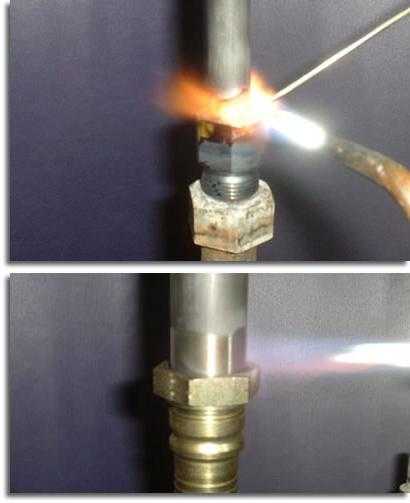

Для скрепления стальных, медных, латунных и других деталей, используют, как правило, паяльную кислоту. В этом случае, поверхности после зачистки обрабатывают ей и потом лудят.

Мы уже отвечали на вопрос, каким паяльником лучше паять в контексте выбора мощности, но отметим, в некоторых случаях, например, при ремонте массивных медных радиаторов, лучше пользоваться специальными паяльниками, нагреваемыми паяльной лампой.

Они имеют очень массивное и тяжелое жало, что делает их крайне удобными при работе с крупными и тяжелыми деталями.

Вообще, от того, как качественно вы прогреете спаиваемые поверхности, во многом зависит прочность соединения.

После пайки кислотой, тщательно промойте швы, удалите все ее остатки и после смажьте соединения маслом ли иной смазкой.

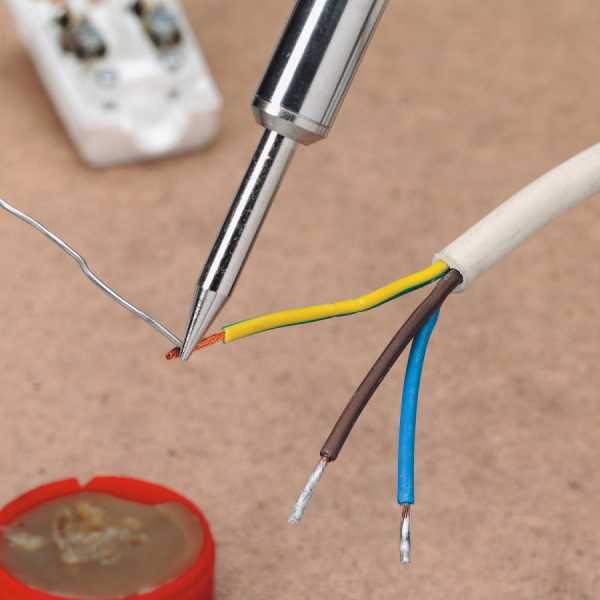

Часто возникает вопрос: как паять провода, что применять в качестве флюса – канифоль или кислоту. В принципе, не имеет особого значения, какой флюс будет использоваться. При пайке с кислотой, важно тщательно промыть спайку и удалить ее остатки, иначе она будет разрушать место соединения.

При использовании канифоли, пайка не будет разрушаться, даже если вы не особо тщательно удалите остатки флюса. При всем том, канифоль не проводит электрический ток, а кислота является проводником, это необходимо учитывать.

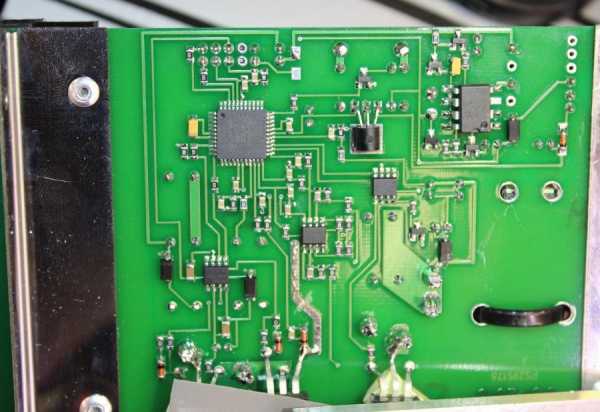

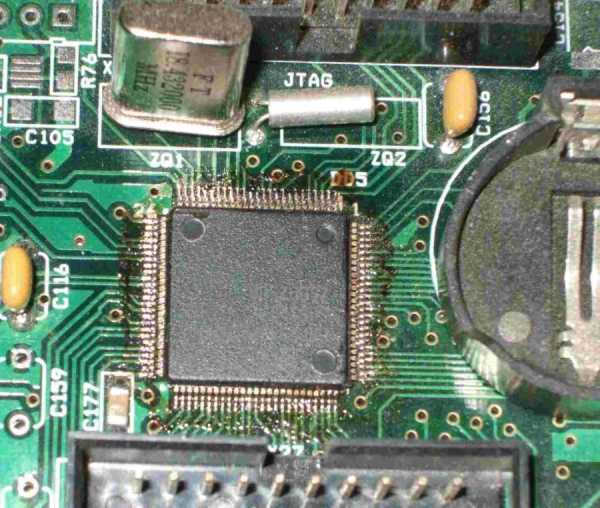

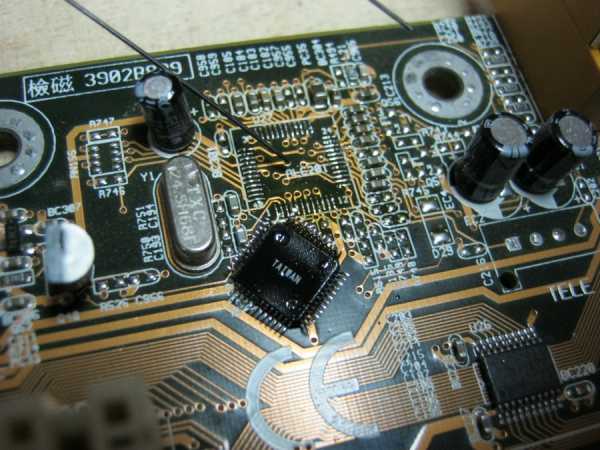

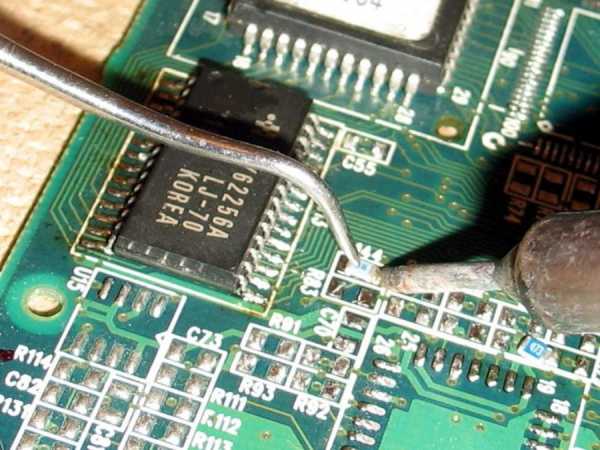

Ответим еще на один вопрос, возникающий у новичков: как паять микросхемы и другие радиодетали. Для этого используйте паяльник малой мощности: радиоэлектронные компоненты очень чувствительны к перегреву, а также в качестве флюса применяйте канифоль или специальные растворы.

Кислоту использовать не рекомендуется, она может разрушить выводы радиодеталей, плату и в целом преподнести много неприятных «сюрпризов».

Последнее совет: для пайки алюминия и дюралевых поверхностей используйте специальные флюсы, их можно найти в свободно продаже.

Главное – хорошо залудить поверхности, после чего алгоритм работ точно такой же, как и при обычной пайке.

Фото советы как паять паяльником

strojka-gid.ru

Как залудить паяльник? Уход за паяльником.

Подготовка и уход за паяльником

Если на эту страничку попали те, кто уже умеет правильно паять, то информация Вам вряд ли пригодится, это мануал для новичков.

Радиоэлектроника для начинающих начинается с пайки. Это аксиома. Научиться паять довольно просто, как и в любом деле, нужна практика. Если паяльный набор готов, то пора приступить к подготовке инструмента.

Заточка жала паяльника.

Прежде чем паять необходимо подготовить новый паяльник к работе, а точнее, заточить жало под определённую форму и покрыть тонким слоем припоя.

Жало необходимо заточить напильником под углом в 30-40 градусов, так, чтобы получился клин. Острый край жала следует затупить, чтобы получился плоский край шириной около 1 мм. Обычно, у новых паяльников жало уже заточено клином, но оно покрыто слоем патины – зеленоватым окислом меди и кислорода. Этот окисел надо убрать напильником по металлу или мелкозернистой шкуркой.

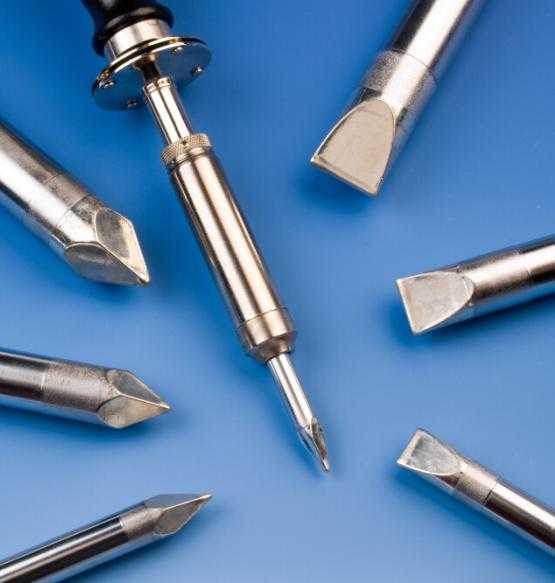

Кроме "классической" клиновидной формы жалу можно придать и другую, всё зависит от того, что вы будете паять. Для пайки мелких деталей можно сделать его форму наподобие вытянутого конуса с шириной края 2 - 3 мм. Или же сделать пропил в краю, чтобы можно было одним касанием выпаивать SMD-резисторы.

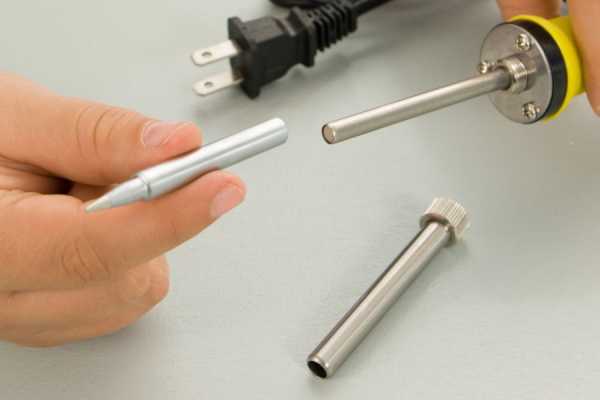

Сразу после того, как заточили жало, нужно установить его в паяльник и залудить. Если не сделать этого, медная поверхность жала окислиться на воздухе и его придётся затачивать заново!

Залуживаем жало паяльника.

Далее необходимо залудить жало, т.е покрыть его тонким слоем припоя. Для этого включаем электрический паяльник в сеть и ждём, когда медный стержень прогреется до определённой температуры. Когда жало прогреется, это станет заметно по красноватому оттенку, медь станет красновато-оранжевого цвета. Затягивать прогрев не стоит, иначе жало обгорит. Как только жало приобретёт чуть красноватый оттенок, его необходимо прислонить к кусковой канифоли или смоле.

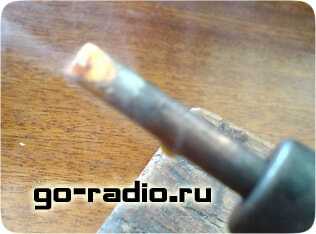

При этом будет обильное выделение дыма. Расплавленной канифолью покрываем всё жало. Далее расплавляем небольшой кусочек припоя так, чтобы он равномерно растёкся по поверхности. Можно потереть жало о деревянную дощечку, так припой лучше распределиться по медной поверхности.

Медное жало должно быть покрыто ровным слоем припоя. Если на поверхности остались непокрытые припоем участки, процесс лучше заново повторить.

Вот так происходит подготовка паяльника к работе. По мере необходимости процесс надо будет повторять, но делать это часто совсем необязательно.

Писал всё довольно подробно, чтобы новичкам было как можно легче.

Уход за паяльником.

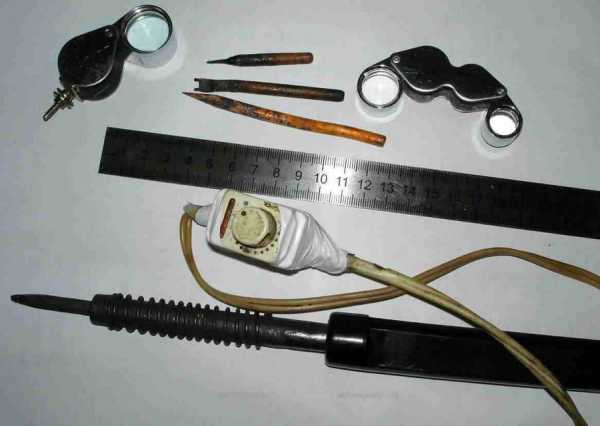

Как и любой другой инструмент, паяльник требует ухода. Время от времени жало у паяльника выгорает, на нём появляются рытвины и неровности. Устраняется выгорание затачиванием жала и его лужением. Также следует обратить внимание на то, что при длительном использовании стержень покрывается окалиной, что препятствует быстрому прогреву.

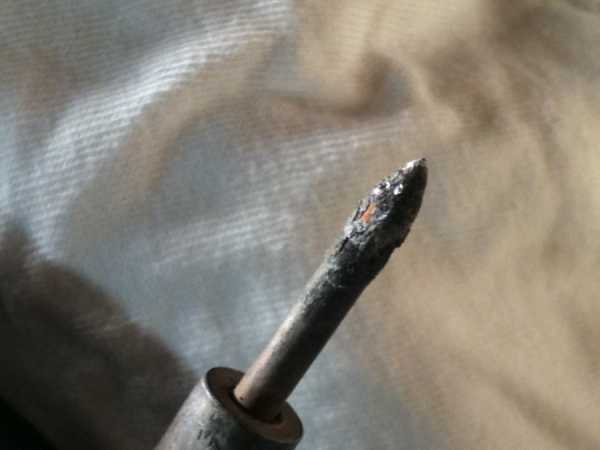

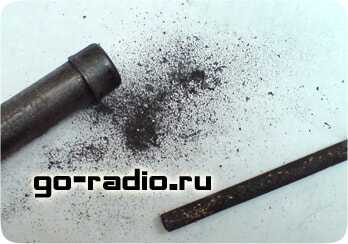

Почему жало паяльника выгорает? Дело в том, что при нагреве медь частично растворяется в припое, а сам край жала подвергается пусть и небольшому, но механическому воздействию. Также стоит понимать, что когда паяльник не используется, жало сильно разогревается и это способствует окислению меди. Поэтому при холостом простое рекомендуют либо выключить паяльник, либо уменьшить температуру. У обычного электрического паяльника типа ЭПСН температурной регулировки нет, поэтому при простое его лучше выключить.

Окалину удаляют следующим образом.

Пассатижами вытаскивают медный стержень из паяльника. Убирают окалину со стержня с помощью мелкозернистой шкурки. Можно покрыть стержень небольшим слоем графита, потерев его о грифель обычного карандаша. Это предотвратит быстрое образование окалины в будущем. Лёгким постукиванием по нагревательному элементу паяльника добиться извлечения окалины из нагревательного элемента, где был установлен медный стержень. Устанавливают медный стержень на прежнее место.

Следует время от времени проверять состояние изоляции электрического паяльника. Для этого замеряют сопротивление между сетевой вилкой паяльника и жалом. О том, как измерять сопротивление я уже рассказывал. На омметре следует выставить мегаомный предел измерения (1 - 10Мом). Помните, что касаться руками металлических щупов мультиметра при замере сопротивления нельзя. Иначе, прибор покажет общее сопротивление Вашего тела и замеряемой цепи. Прибор должен показать бесконечно большое сопротивление. Это будет свидетельством добротной изоляции между жалом паяльника и электрической сетью.

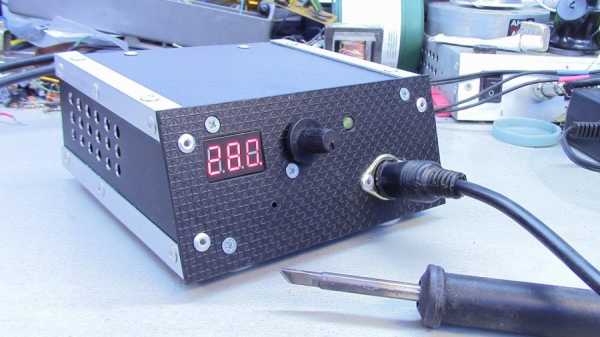

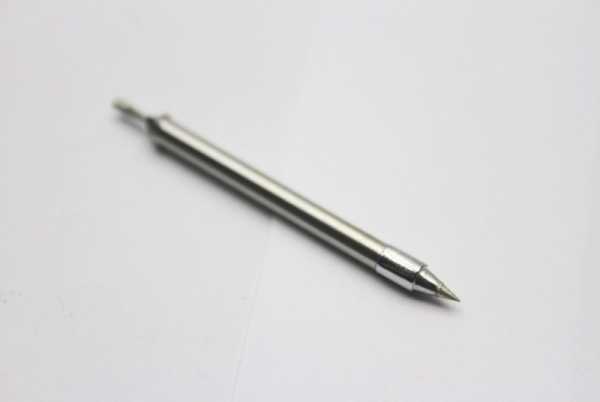

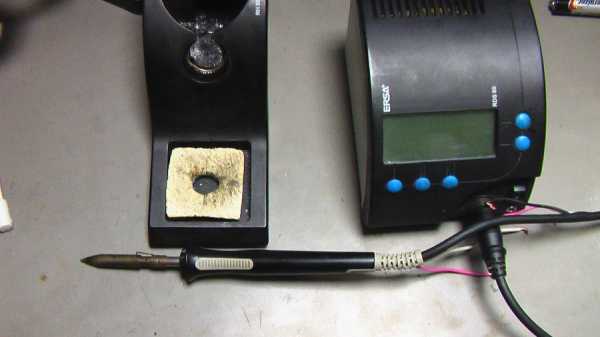

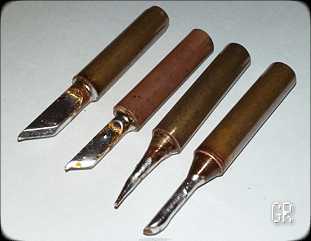

Для тех, кто уже обзавёлся паяльной станцией, подойдут сменные жала 900М из меди. Они также требуют подготовки перед работой.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru

Учимся паять | Как залудить паяльник | Как припаять провод | Как паять | Чем паять

Как научиться паять. Именно такой, небольшой специальный урок, не относящийся напрямую к основной тематике, решил подготовить для тех, кому не только  придётся паять шнуры, гнёзда, штекера, но и вообще, что угодно. Итак, начнём…

Что нам понадобится для пайки?

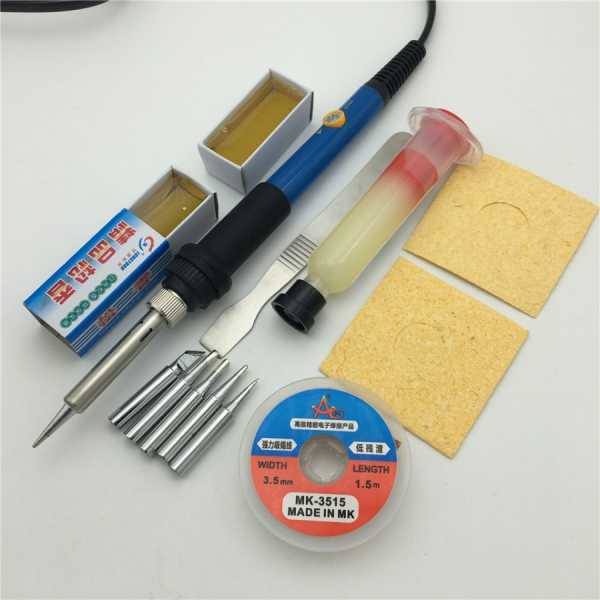

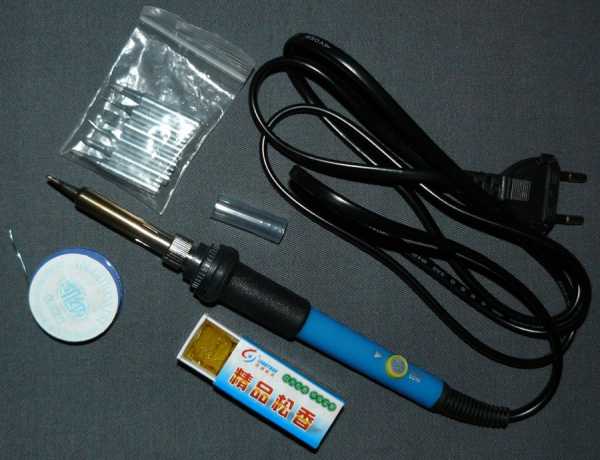

Конечно же паяльник (в идеале – паяльная станция), оловянный припой, канифоль, в идеале  —  проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль. Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

Как залудить паяльник?

Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.

После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к  небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.

Итак, повторяем эту процедуру (канифоль → припой → дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.

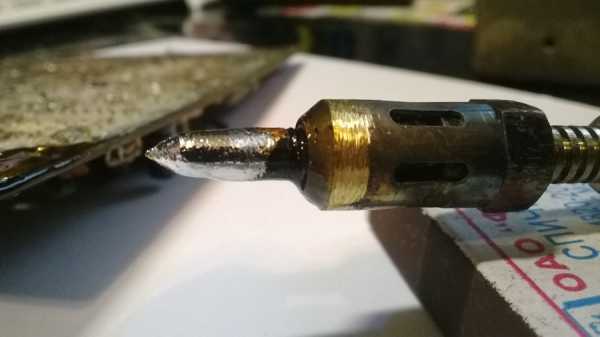

Примерно так должно выглядеть залуженное жало паяльника.

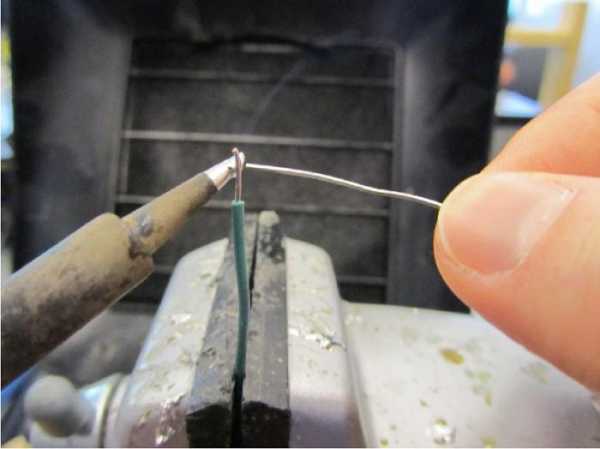

Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала.

Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.

Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их  контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.

Как залудить провод?

Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

Провод лудить проще, т.к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к  налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

Если нет, то придется,  возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.

Так выглядит паяльная паста.

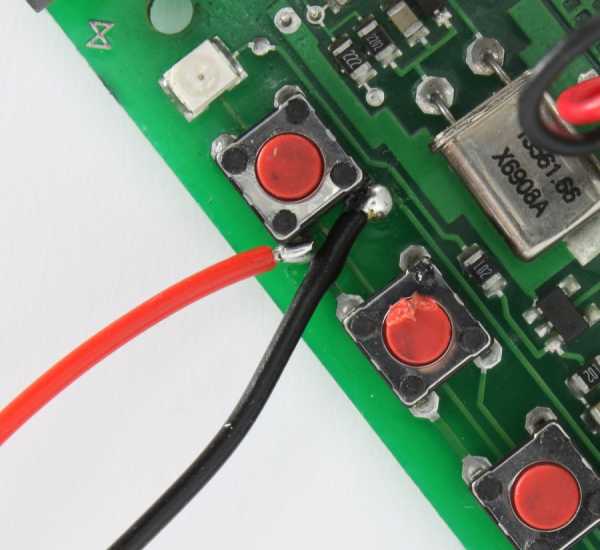

Как припаять провод?

Есть у нас залуженная подопытная латунная жестянка и залуженный проводок,  которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.

К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.

Всё, поздравляю!  У Вас получилось.

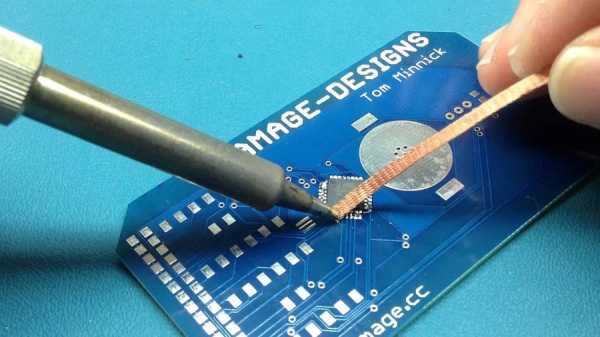

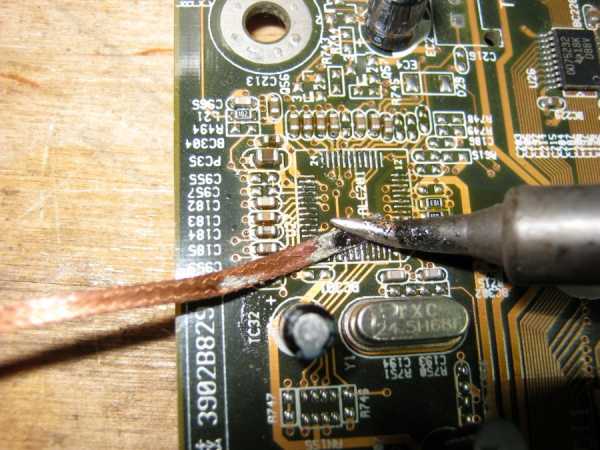

Как отпаять провод?

Отпаивать провода и различные паянные соединения, можно соответственно, обратным методом — разогревом места пайки (залуженным и обмокнутым в канифоль, разогретым) жалом паяльника до расплавления припоя.

…И наверное, последний штрих — можно ещё окунуть небольшую малярную кисть в растворитель и промыть остатки канифоли в местах пайки.

Что можно паять?

А точнее, какие металлы хорошо паять? На первом месте, это, конечно же медь, латунь, золото, серебро, свинец, само собой – олово. Хуже паять (лудить) железо, сталь, цинк. Для залуживания последних придётся воспользоваться специальной паяльной пастой (см. рисунок  выше). Есть и такие металлы, которые совсем не поддаются пайке, например – алюминий.

.

www.auditionrich.com

Как правильно паять паяльником? Как правильно паять провода, микросхемы :: SYL.ru

Пайкой называется способ создания неразъемного соединения посредством введения в зону контакта расплавленного материала с температурой плавления ниже, чем у материалов соединяемых деталей. О том, как правильно паять паяльником, можно узнать, освоив технологию на практике.

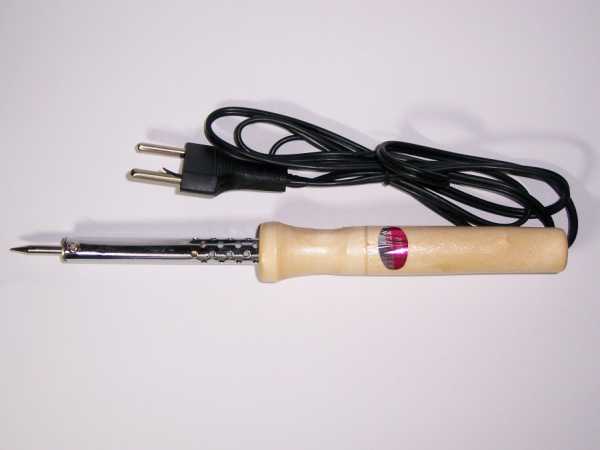

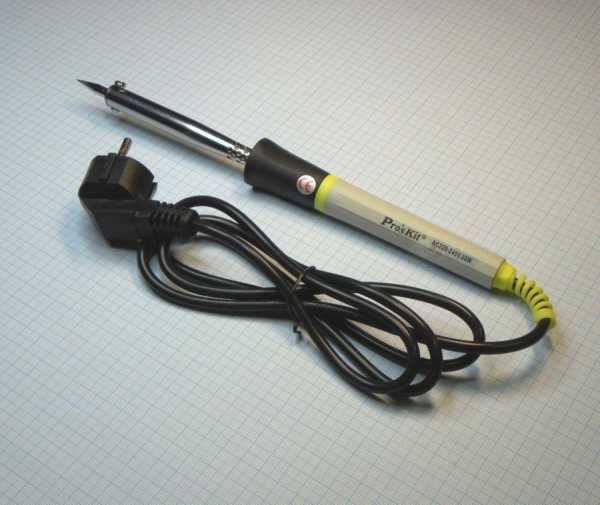

Назначение прибора

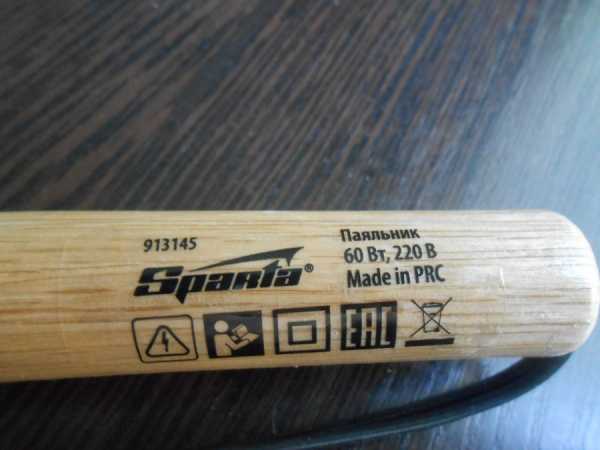

Паяльник электрический выпускается с напряжением питания от 12 до 220в. Маломощную конструкцию сложно изготовить под большое напряжение, так как для этого требуется много слоев тонкого провода, что приводит к увеличению габаритов. Кроме того, его выбирают, исходя из условий безопасности работы.

Мощность паяльника удобно подобрать с помощью простой таблицы:

Мощность, Вт

Назначение пайки

5-20

Транзисторы, диоды, микросхемы

40-50

Распространенная работа по электромонтажу

более 50

Пайка крупных деталей

Оптимальную температуру жала поддерживают вручную или автоматически. Для этого применяют тиристорные регуляторы.

Для увеличения срока службы конец паяльника можно отковать. При этом медь будет меньше растворяться в припое. Перед тем как пользоваться паяльником, жалу придают напильником определенную форму. Наиболее распространенными являются угловая и на срез. Ножевидную форму придают концу, чтобы одновременно выпаивать несколько контактов микросхемы или выводов разъема.

Инструменты

Перед тем как правильно паять паяльником, рабочий участок следует снабдить необходимыми инструментами:

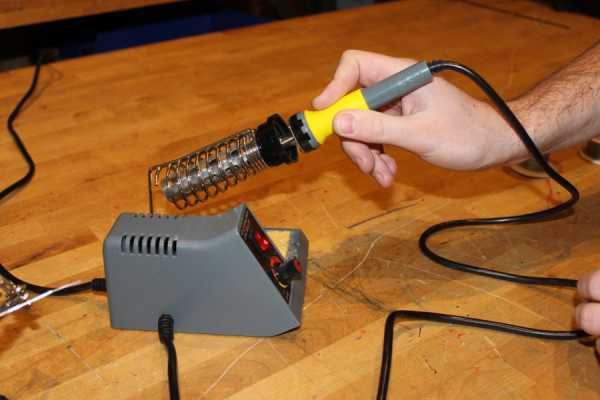

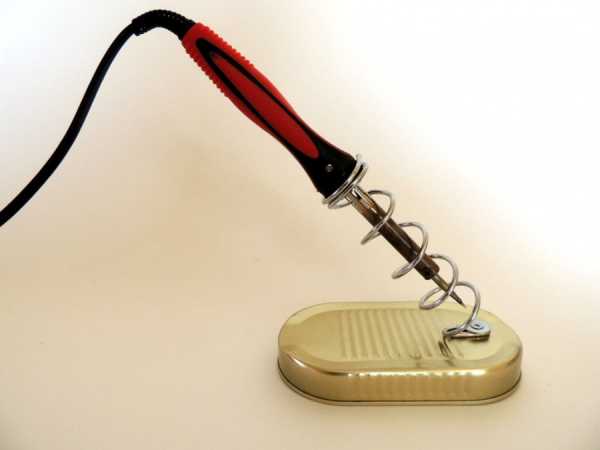

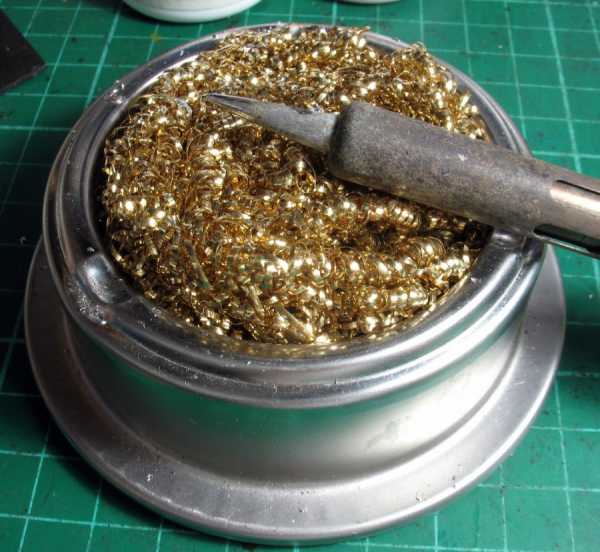

- Подставка. Разогретый прибор располагается на подставке. Она также служит для размещения флюса и является площадкой для работы с проводами. К ней дополнительно прикрепляют «крокодил» с кусочком поролона для чистки жала.

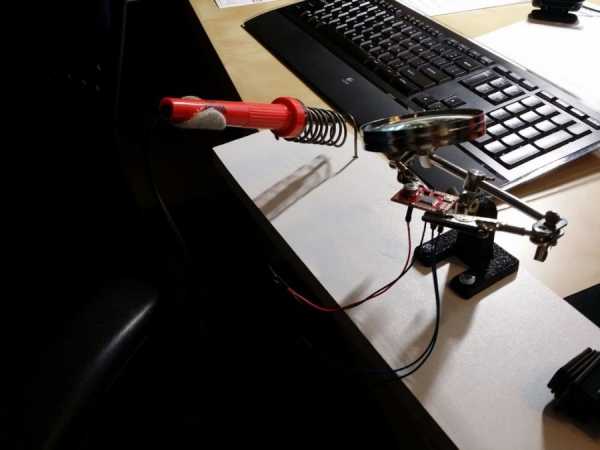

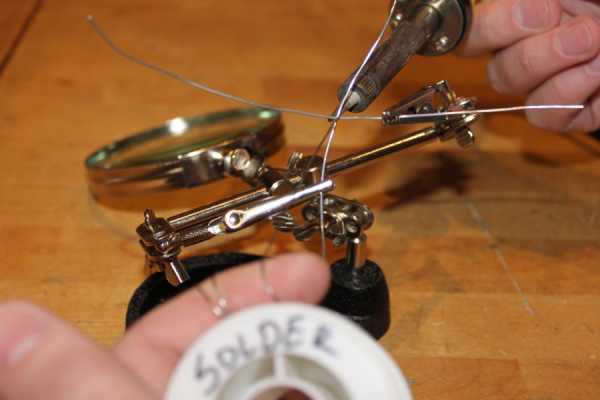

- Штатив. В него входят зажимы («крокодилы»), которые можно перемещать по высоте и поворачивать, ванночка с канифолью, держатель для паяльника.

- Набор инструментов. Он нужен для поддерживания деталей, придания проводам заданных форм, зачистки поверхностей пайки. В число таких инструментов входят пинцеты, пассатижи, кусачки, круглогубцы, напильники, нож, наждачная бумага.

Секреты пайки

  1. Использование материалов по назначению. Для пайки можно применять олово. Но его температура плавления составляет 230 ºС. При радиомонтаже соединяемые детали могут выйти из строя из-за перегрева. Сплав олова со свинцом становится жидким при температуре 180-200 ºС. К тому же он дешевле, а качество соединения получается не хуже. Чистое олово преимущественно используют при ремонте емкостей. В радиомонтажных работах применяют припой марки ПОС-61, где число показывает процентное содержание олова. Для удаления окислов с места соединения применяют флюсы. Жестянщики используют для этого кислоты, которые непригодны для электрических соединений. Для них нужно использовать флюсы, которые не будут разрушать контакты. Как правильно паять паяльником с канифолью, которая чаще всего применяется для защиты соединений от окисления?

    Она является пассивным флюсом и должна постоянно защищать расплавленный припой от контакта с воздухом, препятствуя появлению окислов, но с поверхности их не удаляет. Удобным для работы является трубчатый припой, заполненный изнутри канифолью. Для труднодоступных мест используется ее спиртовой раствор.
  2. Жало паяльника должно быть зачищено и покрыто слоем припоя, чтобы оксидный налет не мешал в работе.

  3. Поверхности контакта предварительно зачищают и залуживают. Тогда соединение получается надежным и прочным.

  4. Детали следует правильно соединять и прогревать места спайки.

Как пользоваться паяльником?

  1. С поверхностей деталей удаляются посторонние вещества посредством зачистки наждачной бумагой и обезжиривания ацетоном или бензином.

  2. Жало очищается от окислов и гари напильником, бруском или наждачной бумагой.

  3. Паяльник нагревается, его конец покрывается канифолью, а затем залуживается. Для этого припой на жале растирается деревянным бруском. Вся рабочая поверхность должна приобрести характерный серебристый цвет.

  4. Нагревается припой. Его небольшая часть в виде капли наносится на место соединения и разравнивается. Если это необходимо, он добавляется до нужного количества, пока не закроет место контакта. Участок соединения прогревается. Как правильно паять провода? Соприкосновение жала с проводником должно быть по максимально большой площади, а не кончиком, как это делают неопытные монтажники. При этом канифоль должна еще оставаться на капле припоя, чтобы не началось его окисление. Процесс пайки производится в один прием. Если несколько раз отводить и снова прижимать жало к детали, припой станет серым из-за окисления, поскольку канифоль испаряется раньше. В процессе остывания детали должны быть неподвижными. При смещении проводов, когда припой еще не застыл, в нем образуются микротрещины, ухудшающие прочность соединения и создающие дополнительное электрическое сопротивление.

  5. Остатки канифоли удаляются кисточкой, смоченной спиртом.

Пайка проводов

Разберемся, как правильно паять паяльником провода. Прежде всего их концы, предназначенные для соединения, освобождаются от изоляции. Соединяемые провода важно качественно прогреть. Для этого размеры жала должны соответствовать габаритам деталей. Если паяльник слишком большой, то в процессе работы будут повреждены соседние элементы. При его малых размерах пайка окажется ненадежной, поскольку детали трудно прогреть.

Подготовка провода заключается в удалении с его конца изоляции. Ее снимают ножом или кусачками. Многожильный провод следует скрутить, чтобы не торчали отдельные части, и залудить. Для этого он опускается в ванночку с канифолью, паяльником берется капля припоя и проводится несколько раз по медным жилам. В процессе лужения провод нужно прогревать и поворачивать, чтобы покрытие было со всех сторон. Для подготовки к дальнейшей работе залуженный конец окунают в расплавленную канифоль и производят таким образом «лакировку». Ее излишки можно будет потом легко удалить рукой.

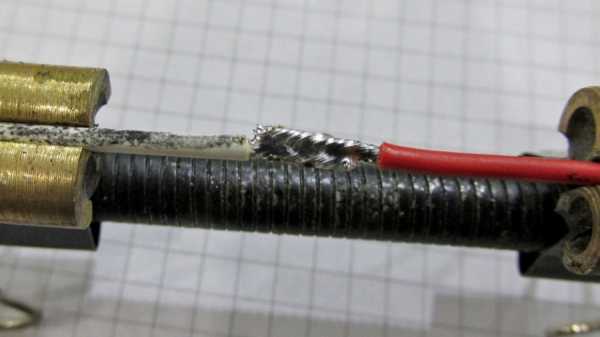

Припой является слабым сплавом и ломается от небольших нагрузок. Соединяемые провода предварительно зачищают и скручивают. Для этого они должны иметь общую ось. Их центры следует совместить, после чего один провод скручивается вдоль длины другого. Аналогичная операция проделывается со вторым концом. На место соединения наносится расплав канифоли, а затем — припой. Скрутку следует прогреть 2-3 сек.

При недостаточном количестве припой надо добавить, чтобы покрытие было равномерным и блестело. Многим непонятно, почему соединение не прогревается даже с мощным прибором. Как должна производиться пайка паяльником в этом случае? Дело в том, что тепло распространяется снизу вверх. Поэтому скрутку необходимо подогревать снизу. При перегреве припой растекается, а когда тепла недостаточно, покрытие получается рыхлым.

Одножильные провода зачищают до блеска и окунают в канифоль. Затем их соединяют, прогревают 3-5 сек. и наносят припой. На оголенный провод надевают термоусадочную трубку большего диаметра, который уменьшается от повышенной температуры, после чего образуется надежная изоляция. Если спайка быстро остывает, для подогрева используют зажигалку. Освоив, как правильно паять провода, можно приступить к более сложным операциям.

Скручивать вместе медный и алюминиевый провода недопустимо из-за тепловыделения в переходном сопротивлении контакта. Их фиксацию производят через промежуточный элемент, которым может быть болтовое соединение с разделением шайбами, клеммный зажим, прослойка другого металла. Припой для пайки алюминия на основе олова подходит также к медному проводу и может быть для них надежным промежуточным слоем.

Пайка радиодеталей

Спайку с радиоэлементом производят скруткой или внахлест, применяя теплоотвод, например, пинцетом. Нагрев многих деталей электросхем не должен превышать 70 ºС при продолжительности более 3 сек.

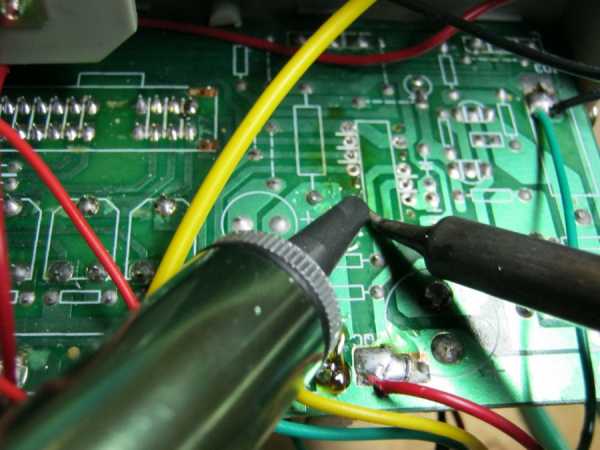

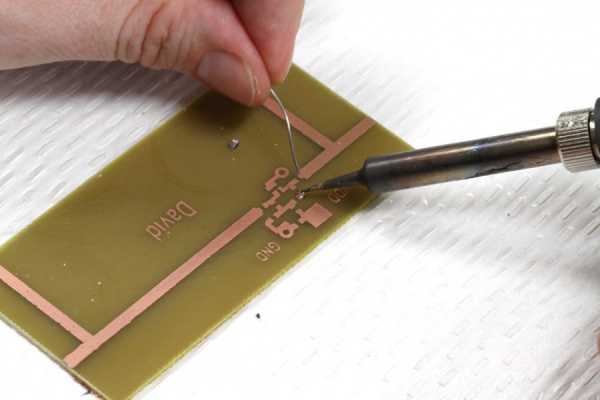

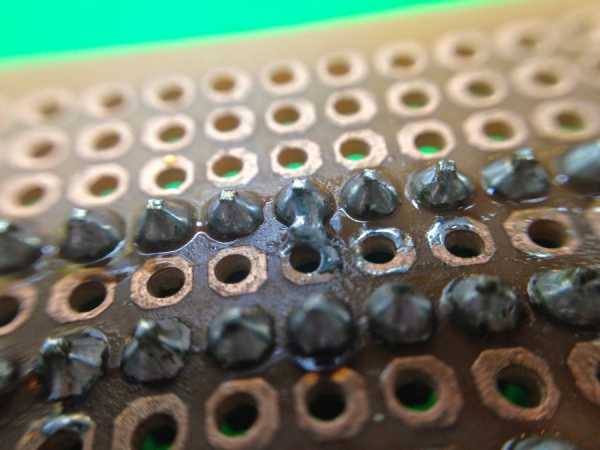

На печатной плате место монтажа по периметру отверстия покрывается слоем припоя. Затем в него вставляется залуженный и покрытый канифолью конец проводника. Его прогревают и смачивают добавленной каплей припоя. Жало должно касаться вывода и дорожки платы одновременно. Излишки припоя легко удаляются медной оплеткой. Работа выполнена качественно, когда все точки пайки похожи друг на друга. Выводы радиоэлементов загибают и вставляют в отверстия платы. Концы с обратной стороны немного отгибают, чтобы деталь не выпадала.

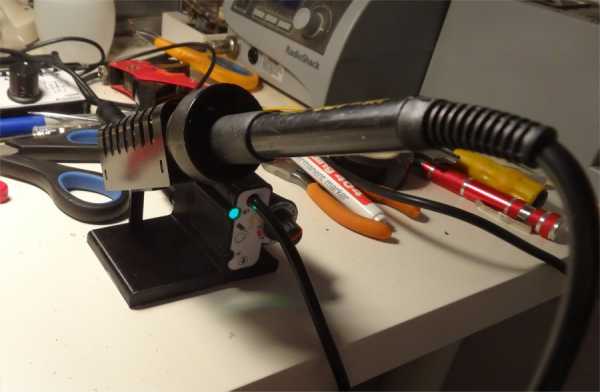

Паяльник нельзя долгое время держать сухим в нагретом состоянии. Он покрывается слоем окислов, и жало снова придется зачищать и лудить. На конце постоянно должен быть слой расплавленной канифоли, а в длительные промежутки между работой паяльник следует отключать. Также с него периодически удаляется губкой старый припой.

Элементы плат различного оборудования могут выйти из строя под действием статического электричества. Для предотвращения его возникновения корпус паяльника следует заземлить.

Работа с микросхемами

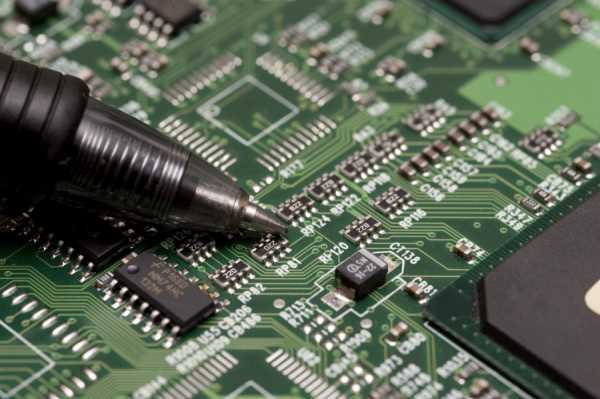

Рассмотрим, как правильно паять микросхемы. Процесс имеет некоторые особенности. Микросхемы не выдерживают перегрева. В местах соединения не должно быть излишков припоя. Для этого применяют паяльник для микросхем с регулированием температуры нагрева.

Одновременный нагрев контактов производят с применением фена с насадками. Участок на плате необходимо очистить. Для этого подходит ацетон или универсальный растворитель лаков. Затем включается фен, и его температура устанавливается на уровне 330-370 ºС. При минимальной скорости обдува чип разогревается и сразу удаляется пинцетом после оплавления контактов. Затем зона спайки смазывается флюсом, а на место неисправной устанавливается новая микросхема. При нагреве феном она немного проседает от расплавления контактов, что является сигналом о конце операции. Место пайки протирается ацетоном, чтобы удалить остатки флюса. Достаточно мощные контакты можно дополнительно прогреть паяльником.

Когда будет освоена простая пайка паяльником, можно переходить на сложные соединения, например, разнородные металлы с использованием газового, печного или импульсного подогрева.

Пайка алюминия

Трудности пайки алюминия связаны с его низкой температурой плавления (660 ºС) и прочной оксидной пленкой. Детали нагревают в печи или газопламенной горелкой. Их подготовка заключается в удалении жиров растворителем и в механической зачистке наждачной бумагой, абразивным кругом или щеткой из нержавейки. При этом окисная пленка образуется вновь, но ее толщина значительно меньше предыдущей. Затем на место соединения наносится флюс и производится его подогрев до температуры расплавления припоя. Электродным стержнем прикасаются к месту стыка, пока он не начнет плавиться.

Припой для пайки алюминия при температуре 150-400 ºС может быть на основе цинка, олова, кадмия (легкоплавкий). Он слабо сопротивляется коррозии и требует дополнительных покрытий. Тугоплавкие припои, такие, как силумин (590-600 ºС), 34А (530-550 ºС) и другие, более надежны и используются чаще. Сплавы алюминия имеют меньшую температуру плавления. Их паяют с печным подогревом, который точнее регулируется.

Заключение

Как правильно паять паяльником провода и микросхемы? Ответ на этот вопрос подразумевает, прежде всего, тщательную подготовку инструмента и деталей. В процессе создания неразъемного соединения слой расплавленного припоя всегда должен быть защищен флюсом. Для каждой операции подбирается паяльник соответствующей мощности и формы рабочей поверхности жала. При правильном соединении деталей и выдерживании температурного режима пайка получается надежной и долго служит.

www.syl.ru

РадиоКот :: Как правильно паять

Чтобы быстро научиться паять надо всего-ничего - ПАЯЛО и ИНТЕРЕС.

Перед тем, как паять, поверхность соединяемых деталей зачищают напильником, наждачной бумагой, обезжиривают бензином или другим органическим растворителем и при помощи кисточки смазывают флюсом. Затем нагретый паяльник погружают в порошок нашатыря или канифоли; если при этом появился легкий дымок, значит, паяльник готов к работе. Паяльники бывают и совсем примитивные, требующие подогрева в пламени, и электрические, а для точечного паяния -- с регулируемой мощностью нагрева.

Нашатырь или канифоль очищают жало паяльника от оксидов металлов. Очищенный паяльник опускают в припой и держат там, пока расплавленный припой не "залудит" жало паяльника, полностью покрыв его блестящей пленкой. Затем захватывают жалом паяльника немного припоя, переносят его на место пайки и разравнивают по поверхности -- ведут "залуживание" места спая. Потом таким же образом переносят на спай основную массу припоя, требуемого для прочного соединения или покрытия металла. Когда припой остынет, место спаивания протирают сырой тряпкой и зачищают наждачной бумагой или напильником.

Зачем нужен флюс? Флюс снимает остатки оксидных пленок и жировых загрязнений и защищает спаиваемые поверхности от окисления. Флюс чаще всего готовят, растворяя 30 г хлорида цинка и 10 г хлорида аммония в 60 мл воды. Часто используют "паяльную жидкость" или "паяльную кислоту", которые получают взаимодействием металлического цинка с концентрированной соляной кислотой. Для этого кислоту наливают в стеклянную или фарфоровую посуду, располагаются вдали от открытого огня (выделяющийся водород огнеопасен) и добавляют порциями цинк. Начинается реакция химического растворения цинка в кислоте, в результате образуется хлорид цинка и выделяется водород. Когда выделение водорода замедляется, сосуд ставят в теплую воду. По окончании реакции жидкость сливают с остатка нерастворившегося цинка и добавляют к ней нашатырь (на каждые 3 г взятого металлического цинка -- 2 г хлорида аммония). Можно эту жидкость выпарить досуха и перед пайкой растворять 1 г сухой смеси солей в 2--3 мл воды.

Для спаивания тонких медных проводов флюс на основе хлорида цинка непригоден, он быстро разрушает тонкую проволоку. В этом случае применяют раствор канифоли в этиловом спирте или сосновую смолу. Если под рукой нет вообще никакого флюса, то при пайке медных или латунных деталей его может заменить раствор 1 таблетки аспирина в 10--20 мл воды.

Что такое припой? Этот сплав служит для соединения спаиваемых металлов. Припои изготавливают в форме палочек, полосок, листочков, а иногда в виде порошка. В быту применяют обычно мягкие и легкоплавкие припои.

Мягкий припой "третник" -- это сплав 65% олова и 35% свинца, с помощью которого можно паять практически все металлы и сплавы, кроме алюминиевых и самого алюминия. Третник плавится около181 oС. Чтобы самостоятельно приготовить такой припой, сначала в железной чашке расплавляют свинец, а затем к полученному расплаву добавляют кусочки олова. Когда оно расплавится, сплав тщательно перемешивают и выливают в форму для затвердевания. Хорошие мягкие припои -- сплавы олова, свинца и сурьмы, которые плавятся при 220--280 oС.

Легкоплавкие припои имеют более сложный состав и плавятся при более низкой температуре. Так, припой, состоящий из 50% висмута, 25% свинца, 12,5% кадмия и 12,5% олова, становится жидким при 65 oС. Еще ниже (47 oС) температура плавления легкоплавкого припоя, который содержит 44,7% висмута, 22,6% свинца, 19,1% цинка, 8,3% олова и 5,3% кадмия.

При необходимости "спаивание" металлических деталей можно вести и без паяльника, пользуясь смесями химических веществ, выделяющих "припой" при нагревании. Примеры таких веществ -- смесь "тиноль" и паяльные пасты.

Чтобы приготовить тиноль, в эмалированную миску или кружку наливают 32 мл концентрированной соляной кислоты и добавляют 12 мл воды, а затем бросают туда 8,1 г цинка. После полного растворения цинка в кислоте добавляют 7,8 г олова; снова начинается выделение пузырьков водорода. Когда оно прекратится, жидкость упаривают на водяной бане до сметанообразного состояния. Остывшую массу переносят в фарфоровую ступку, добавляют 7,5 г нашатыря, 9,4 г канифоли, предварительно растертой в пудру, 29,6 г цинковой пыли, 14,8 г порошка олова, 7,4 г порошка свинца и 10 мл безводного глицерина; смесь тщательно растирают. Полученную кашицу (тиноль) хранят в банке с пластмассовой крышкой.

Как паять с помощью тиноля? Место спая зачищают, а потом намазывают тинолем и после этого нагревают пламенем свечи, спиртовки или даже лучинкой до тех пор, пока через образовавшуюся на поверхности пасты корочку не заблестит расплав. Когда спай остынет, его зачищают наждачной бумагой, чтобы удалить корочку. Пайка тинолем получается очень прочной, поскольку в составе пасты есть цинк. Для пайки радиодеталей берут специальный тиноль, который готовят из 7,4 г порошка канифоли, 38 г цинковой пыли, 14,8 г порошка олова, 7,4 г порошка свинца и 14 мл безводного глицерина. Смесь тшательно перетирают в ступке.

Паяльные пасты особенно удобны для пайки в труднодоступных местах. Их, как и тиноль, наносят на место будущего спая и нагревают. Вот два рецепта таких паст:
# опилки олова или припоя-третника смешивают с несколькими каплями безводного глицерина до получения жидкой кашицы;
# растворяют 10 г канифоли в 10 мл диэтилового эфира (Осторожно! Эфир огнеопасен!) и смешивают с 20 г оловянной пыли.

Амальгама Герштейна. Чтобы получить этот препарат для холодной пайки, растворяют в теплой воде медный купорос и добавляют цинковые опилки. В результате реакции медного купороса с цинком на дне сосуда осаждается порошок металлической меди. Жидкость сливают, промывают порошок водой и высушивают. В фарфоровую ступку засыпают 20--35 г полученного медного порошка, добавляют 5 мл ртути и тщательно растирают. Хранят амальгаму Герштейна в плотно закрытой склянке.

Чтобы спаять два металла, намазывают амальгамой очищенные спаиваемые поверхности и туго сжимают их на несколько часов. По истечение этого срока образуется твердый и прочный "спай" металлов. Приготовление и использование амальгамы Герштейна ведут только на открытом воздухе или там, где есть вытяжка: металлическая ртуть чрезвычайно летуча, а ее пары ядовиты.

Пайка алюминия. В обычных условиях алюминий с трудом поддается пайке, так как на его поверхности после очистки мгновенно снова образуется оксидная пленка. Поэтому после зачистки место будущего спая на алюминии или его сплавах немедленно заливают заранее расплавленной канифолью.
# Пайку ведут мощным (не менее 100 Вт) паяльником, используя припой, состоящий из 80% олова и 20% цинка или 95% олова и 5% висмута, и флюс из парафина или стеарина. Припой набирают на паяльник и переносят на защищенную канифолью поверхность спая. Залуженный таким образом алюминий сравнительно легко поддается спаиванию: к его луженой поверхности можно припаять, например, медные провода.
# Применяется и другой способ: поверхность алюминия зачищают, смазывают раствором канифоли в диэтиловом эфире и посыпают медными опилками, а после этого залуживают место пайки обычным оловянным припоем.
# Третий способ пайки алюминия -- электрохимический. Место спая зачищают и наносят на него 3--4 капли концентрированного раствора медного купороса. Затем алюминиевую деталь подключают к отрицательному полюсу батарейки от карманного фонарика, а к положительному полюсу присоединяют кусочек оголенной медной проволоки, которую вводят в каплю раствора купороса так, чтобы конец проволоки не касался поверхности алюминия. Через несколько минут на месте пайки осядет слой меди, к которому можно припаять все, что требуется, обычным способом.

Все вопросы в Форум.

www.radiokot.ru

Пайка. Чем запаять провод, если олова нет? Чем вообще паять можно из подручных?)

а проволока алюминиевая не подойдет?

если в детской коробке есть оловяные солдатики то их можно пустить на мясо""

Свинец попробуй...

Провода не паяют уже лет тридцать!

Паяют не оловом, а припоем. Вот его и надо взять.

Можно из подручных выкинутых плат добыть припой. Паяльник тоже можно сделать самому из медного прутка и нагревать на газу примерно до 200градусов, а в качестве флюса использовать таблетку аспирина.

ты что нищий 5 гривен на олово найти не можеш

Если припоя нет, то можно вообще не паять, а сделать на скрутку.

touch.otvet.mail.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
