Чем отличается швеллер У от швеллера П?

  • Вопросы
  • Без ответов
  • Категории
  • Пользователи

Задать вопрос

  • Все категории
  • Авто и транспорт (313)
  • Бизнес, финансы (366)
  • Дети (47)
  • Ремонт и стройка (282)
  • Еда и напитки (416)
  • Интернет (121)
  • Компьютеры и ПО (312)
  • Красота, мода, стиль (505)
  • Культура и общество (632)
  • Медицина и здоровье (808)
  • Образование и наука (938)
  • Недвижимость (60)
  • Природа (755)
  • Психология (238)
  • Путешествия (22)
  • Спорт, фитнес (105)
  • Техника и электроника (639)
  • Хобби и развлечения (145)
  • Закон и право (286)

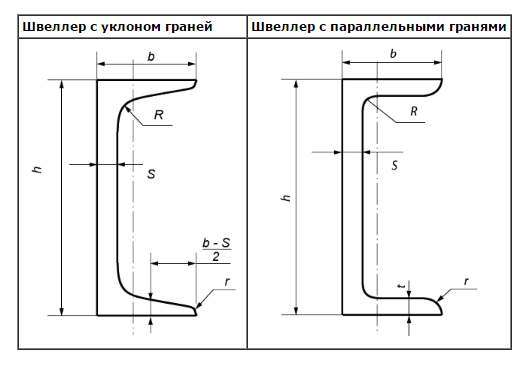

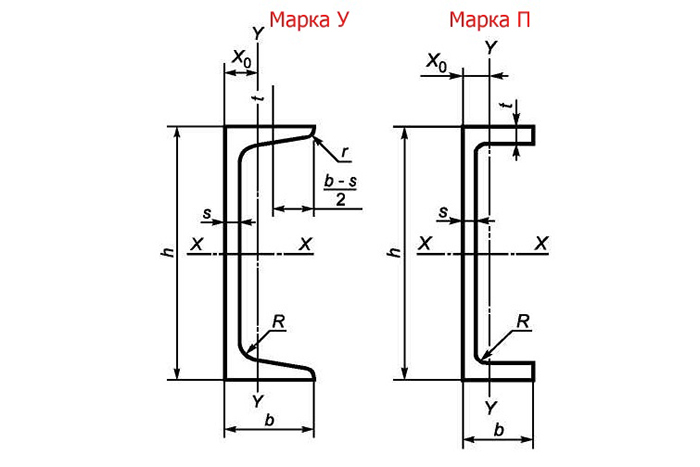

170 просмотров спросил(а) аноним

Знаете ответ? Помогите другим! (без регистрации)

Отображаемое имя (по желанию):
Отправить мне письмо на это адрес если мой ответ выбран или прокомментирован:Отправить мне письмо если мой ответ выбран или прокомментирован

Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений.

Анти-спам проверка:

Чтобы избежать проверки в будущем, пожалуйста войдите или зарегистрируйтесь.

Похожие вопросы

Чем отличается швеллер У от швеллера П?

спросил(а) Innamorato (3,151 баллов) в категории Ремонт и стройка

Чем отличается металлическая балка от швеллера?

спросил(а) berezka (142 баллов) в категории Ремонт и стройка

Чем отличаются силовые провода ВВГ-п и ВВГ?

спросил(а) Innamorato (3,151 баллов) в категории Техника и электроника

чем отличается муха от бабочки? что у них общего?

спросил(а) аноним

Чем отличается швеллер от двутавра и что прочнее

Главная

Домашнему мастеру

Чем отличается швеллер от двутавра и что прочнее

AdminКомментариев нет

Наиболее надежными разновидностями сортового проката является швеллер и двутавровая балка. Их применяют, чтобы обвязывать фундамент и закреплять стены. Двутавровая балка это конструкция, которая располагает полками одинакового размера. Швеллер является профилем, имеющий две полки в виде буквы «П».

Главные различия

При внешнем анализе, швеллер и двутавр имеют существенные различия. Балка является конструкцией, имеющей одинаковой ширины полки. От центральной части полки они располагаются на одном удалении.

Швеллер является профилем. Он внешне похож на стенку, к которой зафиксированы полки. В разрезанном варианте он похож на П.

Главными отличительными особенностями между швеллером и двутавром являются:

  1. У них разная прочность. Балки обладают наибольшим качеством, чем швеллер. Это связано с тем, что с обеих сторон у него есть полки. С помощью этого изделие имеет наибольшую прочность. Один двутавр может стать заменой двух швеллеров.
  2. Различный материал. Изготовление балок производится из металлов и сплавов, у которых повышенный уровень прочности. Швеллеры изготавливают из дерева или алюминия.
  3. Различный вес. Масса двутавра из стали намного больше веса стального швеллера.
  4. Различные способы производства. Балки являются сварочными изделиями. Они производятся в несколько этапов. Швеллеры могут быть изготовлены горячекатаным и гнутым методом. Горячекатаные двутавры применяются редко.

Что будет прочнее

За счет высокой прочности двутавры используются при строительстве высоких домов, мостов и предприятий и т. д. Швеллер применяют при строительстве простых и невысоких зданий, гаражей, хозяйственных помещений. В домашнем строительстве часто используются самодельные двутавры.

Это осуществляется путем сваривания друг к другу двух швеллеров. Степень надежности подобного сваривания является низкой. Сваренная конструкция должна соответствовать ГОСТу. Когда условия кустарные их придерживаться невозможно. По это причине многие строители отдают предпочтение двутавру.

При одних и тех же параметров палка, которая имеет двутавровое сечение лучше может выдержать изгиб, чем швеллер.

Стоимость швеллерных и двутавровых балок определяется из расчета за погонный метр. Когда производятся оптовые закупки, цена вычисляется за тонну. Цена профилей из металла зависит от размера, материала, из которого они изготовлены.

А также зависит от метода их изготовления. Стоимость профилей для применения в промышленных масштабах зависит от материала и способа производства.


Понравилась запись? Поделись с друзьями и поддержи сайт:

N Channel vs P Channel MOSFET

Catalog

ⅷ ВВЕДЕНИЯ 9000

161616160161616016161601616161610616. MELS

161601000

1601000

10616161616161616161616161616161616.MEL- была предпочтительной транзисторной технологией в большинстве импульсных источников питания (SMPS). МОП-транзисторы используются в качестве первичных переключающих транзисторов, а также для повышения эффективности при использовании в качестве вентильных выпрямителей. Этот блог сравнивает P Channel и N Channel МОП-транзисторы с расширенным режимом, которые помогут вам выбрать лучший переключатель для вашего приложения питания.

  Конструкция MOSFET

Конструкция MOSFET аналогична конструкции полевого транзистора. На подложку, к которой подсоединен вывод затвора, нанесен оксидный слой. Поскольку этот оксидный слой действует как изолятор (изолирующий от подложки), MOSFET также известен как IGFET. Слабо легированная подложка диффундирует с сильно легированной областью при изготовлении МОП-транзисторов. Они классифицируются как P-типа или N-типа MOSFET в зависимости от используемой подложки.

На следующем рисунке показана конструкция MOSFET.

Работа MOSFET управляется напряжением на затворе. Поскольку затвор изолирован от канала, к нему могут быть приложены как положительные, так и отрицательные напряжения. Когда напряжение смещения затвора отрицательное, он действует как истощающий полевой МОП-транзистор, а когда напряжение смещения затвора положительное, он действует как улучшающий МОП-транзистор.

Ⅱ Символы для МОП-транзисторов

Выводы затвора (G), истока (S) и стока (D) присутствуют на всех МОП-транзисторах. Напряжение между затвором и истоком (Vgs) определяет, протекает ли ток через исток и сток. Каждый тип имеет свою логику включения или выключения MOSFET. Я подробно рассмотрю его в следующих двух главах.

Если MOSFET полностью открыт с напряжением Vgs в диапазоне от 3 до 5 вольт, он классифицируется как MOSFET с логическим уровнем. Все МОП-транзисторы логического уровня должны работать, если вы используете плату Arduino 5V. Если вы используете плату на 3,3 В, убедитесь, что используемый полевой МОП-транзистор совместим с переключением на 3,3 В.

Полевые МОП-транзисторы обычно требуют, чтобы Vgs составляло 10 В или более, чтобы полностью включиться.

N C Hannel MOSFET VS P C Hannel MOSFET

. SOSCON MOSFET

. земля, сток к нагрузке и полевой транзистор включается, когда на затвор подается положительное напряжение. N-канальные МОП-транзисторы наиболее часто используются и с ними проще всего работать. Они также дешевле в производстве и поэтому доступны по более низким ценам с более высокой производительностью, чем 9.0003 р-канальный МОП-транзистор с.

В P-канальном MOSFET исток подключен к положительному напряжению, и FET включается, когда напряжение на затворе падает ниже определенного порога (Vgs 0). Это означает, что если вы хотите переключать напряжения выше 5 В с помощью P-канального МОП-транзистора, вам понадобится другой транзистор (какой-то), чтобы включать и выключать его.

P-Channel MOSFET

Область P-канала расположена между выводами истока и стока P-канального MOSFET. Это четырехконтактное устройство со следующими выводами: затвор, сток, исток и корпус. Сток и исток — p+-области, а тело или подложка — n-типа. Ток течет в сторону положительно заряженных дырок.

Когда к клемме затвора прикладывается отрицательное напряжение с силой отталкивания, электроны, находящиеся под оксидным слоем, выталкиваются вниз в подложку. Обедненная область заселена связанными положительными зарядами, связанными с донорными атомами. Отрицательное напряжение затвора также притягивает дырки в область канала из p+ областей истока и стока.

Режим истощения Канал P

Расширенный режим канала P

 Рабочий

МОП-транзистор с обеднением канала р-типа с точки зрения конструкции просто противоположен МОП-транзистору с истощением канала n-типа. Канал предварительной сборки в этом случае состоит из примесей p-типа, расположенных между сильно легированными областями истока и стока p-типа. Когда мы подаем положительное напряжение на клемму затвора, электростатическое действие притягивает неосновные носители, то есть свободные электроны из области p-типа, что приводит к образованию статических отрицательных примесных ионов. В результате в канале образуется обедненная область и снижается проводимость канала. Мы можем контролировать ток стока, подавая положительное напряжение на затвор.

N-канальный полевой МОП-транзистор

N-канальный участок N-канального полевого МОП-транзистора расположен между выводами истока и стока. Это четырехконтактное устройство со следующими выводами: затвор, сток, исток и корпус. Сток и исток полевого транзистора этого типа представляют собой сильно легированные области n+, в то время как подложка или корпус имеют P-тип.

Протекание тока в этом типе MOSFET вызвано отрицательно заряженными электронами. Когда к клемме затвора прикладывается положительное напряжение с силой отталкивания, отверстия под оксидным слоем вдавливаются вниз в подложку. Связанные отрицательные заряды, связанные с акцепторными атомами, заполняют обедненную область.

Канал формируется, когда электроны достигают его. Положительное напряжение также притягивает в канал электроны из областей истока и стока n+. Когда между стоком и истоком приложено напряжение, между ними свободно течет ток, а напряжение на затворе управляет электронами в канале. Если мы приложим отрицательное напряжение вместо положительного, под оксидным слоем образуется дырочный канал.

Режим расширения N-канал

Символы для типов истощения и расширения N-канала

 Рабочий

n-канальный MOSFET работает в предположении, что большинство носителей являются электронами. Движение электронов в канале отвечает за протекание тока в транзисторе. Формирование выводов затвора требует использования материала р-подложки.

Характеристики N-канала

Ток не протекает через транзистор в расширенном n-канальном режиме до тех пор, пока напряжение на затворе и выводе истока не превысит минимальное значение напряжения включения. Когда приложено напряжение на стоке и клемме истока, видимого протекания тока нет.

Характеристика N-канального MOSFET

ⅳ D Ifference S B ETWERN между N-каналом и P-каналом MOSFET

Основное дифференциал между N-Channel MOSFET

а P-Channel MOSFET  – это то, что N-канал обычно подключается к заземлению (-) нагрузки (устройство, на которое подается питание), а P-канал подключается к стороне VCC (+).

Почему вы должны связывать одно с отрицательным, а другое с положительным?

Enhancement-Type (“Нормально выключен”) N-канальный МОП-транзистор включается, когда на затворе имеется достаточно высокое положительное напряжение по отношению к истоку (обычно от 3 до 5 вольт для МОП-транзисторов логического уровня). Вы можете использовать VCC (+), чтобы активировать его, подключив источник к земле (-).



Если подключить N-Channel MOSFET к стороне нагрузки VCC, значение источника также будет очень близко к VCC. Чтобы активировать МОП-транзистор, вы должны подать на затвор напряжение больше, чем VCC. Поскольку это более высокое напряжение не всегда доступно, подключение источника к земле имеет больше смысла.



Enhancement-Type (“Нормально выключен”) P-Channel MOSFET похож на N-Channel MOSFET, перевернутый вверх дном. Он активируется, если Врата имеют достаточно высокое отрицательное напряжение относительно Источника. Вы можете активировать его, подключив источник к VCC (+) и земле (-).



Подключение P-Channel MOSFET к отрицательной стороне нагрузки имеет те же проблемы, что и подключение N-Channel MOSFET . Вот только на этот раз Источник окажется слишком близко к Земле. Чтобы активировать Врата, необходимо подать отрицательное напряжение (относительно Земли).

Это просто: подключите контакт источника N-канального МОП-транзистора к отрицательному выходу вашего источника питания, а контакт источника P-канального МОП-транзистора к положительному выходу вашего источника питания.

  Почему N-канальный MOSFET предпочтительнее P-канального MOSFET?

Вы можете спроектировать свою схему таким образом, чтобы использовать любой из них. Неважно, есть ли у вас Arduino, работающая от 5 В, и устройство, которое вы включаете, также работает от 5 В. Если вы подключите его правильно, вы можете использовать N-Channel или P-канальный МОП-транзистор .

Итак, почему N-канал предпочтительнее P-канала?

С помощью N-Channel MOSFET вы можете создать общую землю между источником питания 12 В и вашим Arduino.

При использовании P-Channel MOSFET вы должны создать общий VCC, а не Common Ground. Тем не менее, стандартная практика заключается в наличии общего заземления между подключенными устройствами и модулями.

Вы можете питать Arduino от того же источника питания 12 В, который вы подключаете с помощью N-Channel MOSFET.

Отрицательный вход цилиндрического разъема подключается напрямую к заземлению Arduino. При использовании N-Channel MOSFET в качестве ключа питания это не проблема. В любом случае, Земли связаны. Поскольку вход питания 5 В должен быть подтянут к положительному выходу источника питания, вы не можете подключить отрицательный выход источника питания к заземлению Arduino с помощью P-Channel MOSFET. Вы можете отправить 12 вольт через Arduino, подключив также заземление.

N-канальный МОП-транзистор s превосходят полевые МОП-транзисторы с P-каналом с точки зрения эффективности.

Все сводится к физике. Носителем заряда в N-канальных МОП-транзисторах является поток электронов. Поток дырок, обладающий меньшей подвижностью, чем поток электронов, используется в качестве носителя заряда в P-Channel MOSFET с. В результате они более устойчивы и менее эффективны. При более высоких нагрузках P-Channel MOSFET нагревается сильнее, чем N-Channel MOSFET.

  Преимущества  из MOSFET

Несколько преимуществ:

  • Обеспечивает повышенную эффективность даже при работе при низких уровнях напряжения.
  • При отсутствии тока затвора создается большее входное сопротивление, что увеличивает скорость переключения устройства.
  • Эти устройства могут работать на низких уровнях мощности и потреблять небольшой ток.

  Недостатки  из MOSFET

Несколько недостатков:

  • Когда эти устройства работают при перенапряжении, устройство становится нестабильным.
  • Поскольку устройства имеют тонкий оксидный слой, электростатические заряды могут привести к повреждению устройства.

Приложения из MOSFET

Применение MOSFET

  • Усилители MOSFET широко используются в широком диапазоне частоты.
  • Эти устройства обеспечивают регулирование двигателей постоянного тока.
  • Из-за повышенной скорости переключения они идеально подходят для изготовления усилителей с прерывателем.
  • Служит пассивным компонентом для различных электронных элементов.

Лучшие продажи диода

Introduction

Ⅰ Construction of a MOSFET

ⅡSymbols for MOSFETs

Ⅲ N Channel MOSFET vs P Канальный MOSFET

Ⅳ Различия между N-канальным и P-канальным MOSFET

Ⅴ Почему N-канальный MOSFET предпочтительнее P-канального MOSFET?

ⅵ Преимущества MOSFET

ⅶ Недостатки MOSFET

Фото Часть Компания Описание Цена (долл. США)

Альтернативные модели

Часть Сравнить
Производители
Категория Описание

Заказ и качество

Изображение Произв. Деталь № Компания Описание Пакет ПДФ
Кол-во
Цена (долл. США)

Share

Разница между каналами P и N на MOSFET

Hemera Technologies/PhotoObjects.net/Getty Images

Автор: John Papiewski Обновлено 12 апреля 2017 г.

МОП-транзистор — это транзистор, который использует эффекты электрического поля для управления потоком тока; он действует как переключатель и усилитель сигнала. В отличие от переходного транзистора, который управляет большим током меньшим, полевой МОП-транзистор управляет током напряжением. МОП-транзисторы бывают двух полярностей: канал P и канал N, где «P» означает положительный, а «N» — отрицательный.

МОП-транзисторы

МОП-транзистор представляет собой устройство с тремя выводами; клеммы называются воротами, стоком и истоком. Напряжение, приложенное к затвору, управляет потоком электронов от истока к стоку. Когда напряжение затвора достигает порогового значения, транзистор переходит из непроводящего состояния в проводящее. Сопротивление затвора чрезвычайно велико, порядка миллионов МОм. Из-за такого высокого сопротивления ток потребления MOSFET на затворе очень низкий. Сопротивление между истоком и стоком становится низким, когда устройство проводит; МОП-транзистор может выдерживать ток в десятки ампер с очень небольшими потерями. В дополнение к типам каналов P и N полевые МОП-транзисторы изготавливаются как устройства с режимом расширения или режимом истощения. Транзистор расширенного режима обычно выключен и включается при подаче напряжения; устройство в режиме истощения нормально включено и выключается при напряжении. Приведенные ниже описания относятся к полевым МОП-транзисторам в расширенном режиме.

Канал P

Чтобы включить полевой МОП-транзистор с каналом P, необходимо подать отрицательное напряжение на затвор. Это напряжение отрицательно относительно земли. В схеме вы подключаете исток P-канального МОП-транзистора к положительному источнику напряжения, а сток — к резистору, подключенному к земле; резистор ограничивает ток, протекающий через транзистор. Символ на принципиальной схеме полевого МОП-транзистора с каналом P имеет стрелку, указывающую в сторону от затвора.

Канал N

МОП-транзистор с каналом N включается при подаче положительного напряжения на клемму его затвора. Напряжение больше, чем положительное напряжение питания на клемме стока. Резистор между плюсом питания и стоком ограничивает ток; для N-канального МОП-транзистора клемма истока подключается к земле. Символ схемы N-канального МОП-транзистора имеет стрелку, указывающую на затвор устройства.

Нижняя сторона и верхняя сторона

Схема, называемая драйвером нижней стороны, использует N-канальный МОП-транзистор; это называется «нижняя сторона», потому что транзистор подключается к заземлению цепи. Положительное напряжение питания приводит в действие устройство, когда МОП-транзистор включается. Драйвер высокого уровня, с другой стороны, имеет полевой МОП-транзистор с каналом P, подключенный к положительному источнику питания, а переключаемое устройство подключено к клемме стока транзистора и земле. Драйвер нижнего плеча представляет собой более простую схему; драйвер верхней стороны, однако, позволяет вам переключать направление тока через устройство.

Справочные материалы

  • Все о схемах: полевые транзисторы с изолированным затвором (MOSFET)
  • Университет Делавэра: N-канальный MOSFET-переключатель
  • Технологический институт Джорджии: металлооксидно-полупроводниковый полевой транзистор
  • 0 Writer Bio

    0 Writer Bio Уроженец Чикаго Джон Папевски имеет степень по физике и пишет с 1991 года. Он внес свой вклад в «Foresight Update», информационный бюллетень по нанотехнологиям от Института Foresight. Он также внес свой вклад в книгу «Нанотехнологии: молекулярные размышления о глобальном изобилии».
