Чем плашка отличается от лерки: Лерка и плашка для нарезки резьбы

alexxlab | 16.01.2023 | 0 | Разное

Содержание

для нарезания, восстановления резьбы, применение метчиков, принцип их работы

  • Виды плашек, применяемых в слесарном деле
    1. Конструкция
    2. Тип нарезаемой резьбы
    3. Направление нарезаемой резьбы
  • Материалы для изготовления плашек
  • Как нарезать резьбу при помощи плашки
  • Где купить качественные плашки для нарезания внешних резьб

    • Что такое плашка или лерка, знает каждый мастер, но новичкам в слесарном деле будет очень полезно изучить нашу статью. В ней мы дадим ответы на следующие вопросы.

    1. Что такое плашки и для чего они применяются?
    2. Какие инструмент имеет конструктивные особенности?
    3. Чем плашка отличается от лерки?
    4. Какие виды плашек применяют в слесарном деле?
    5. Из чего их изготавливают?
    6. Как пользоваться плашками?

    Что такое плашка и для чего она применяется

    Плашка — это распространенный инструмент, предназначенный для нарезания внешних резьб и их калибровки. При помощи этих приспособлений изготавливают трубы, стержни, болты, шпильки, а также иные детали и изделия.

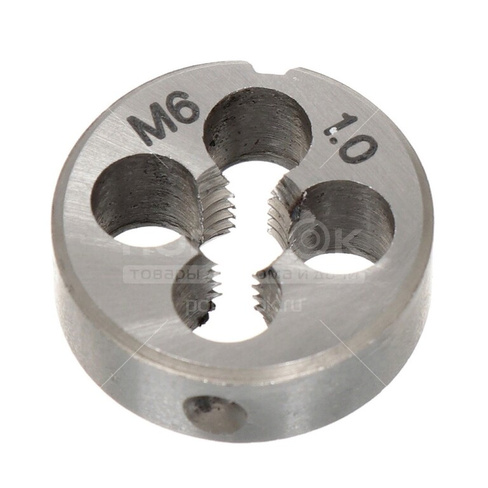

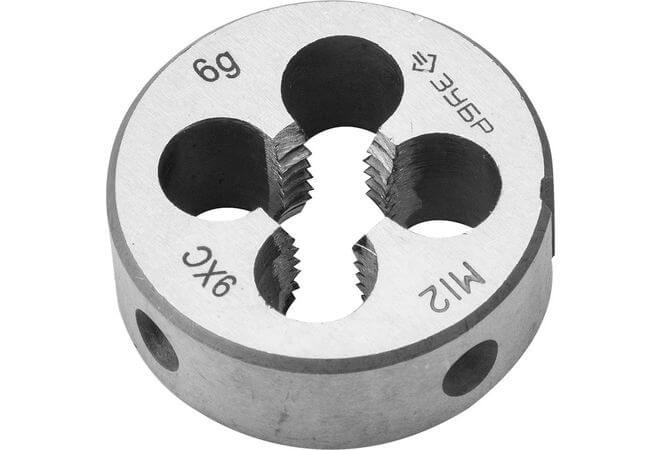

    Фотография №1: Плашка

    Конструкция плашки

    По конструкции плашка напоминает большую гайку круглой формы. По центру расположено отверстие с режущими кромками. На ней имеются витки (8–10 шт.). Они различаются по остроте заточки.

    2–3 витка — заборная часть. Эти витки заточены максимально остро. Остальные (6–7 шт.) — калибрующая часть. Эти витки нужны для удаления стружки при нарезании резьб.

    Изображение №1: 1 — заборная часть; 2 — калибрующая часть; 3 — стружечная канавка

    Чем плашка отличается от лерки

    Новички в слесарном деле часто спрашивают, что такое лерка и чем она отличается от плашки. Сейчас — ничем! Ранее существовало следующее условное деление.

    Плашками называли регулируемые инструменты больших диаметров, а лерками — неразборные аналоги, предназначенные для нарезания высокоточных резьб. Сейчас этого деления не существует. Все приспособления называют плашками.

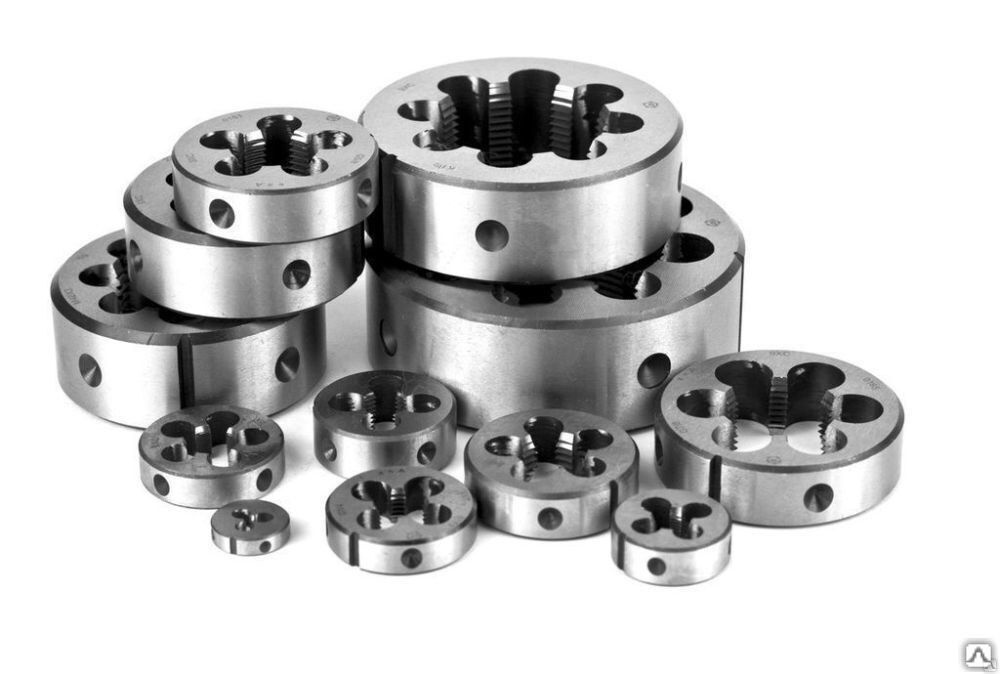

    Фотография №2: Плашка и лерка — это один и тот же инструмент

    Материал изготовления

    В качестве сырья для производства плашек используются стали следующих марок:

    • легированная специализированная инструментальная 9XC;
    • легированная инструментальная XBCГФ;
    • быстрорежущая инструментальная P18;
    • вольфраммолибденовая быстрорежущая инструментальная P6M5 и Р6М5К5;
    • самозакаливающаяся инструментальная быстрорежущая молибденкобальтсодержащая Р6М5Ф2К8

    Изготавливаться лерки могут также из твердых сплавов, утвержденных ГОСТом 3882-74. Их перечень содержится в таблице.

    Группа Марка металла Физико-механические характеристики
    Твердость НRА, не меньше Плотность, г/см3 Предел прочности при воздействии на изгиб кгс/мм2, не меньше
    Титано-тантало-вольфрамовая T8K7 90,5 12,8-13,1 155
    TT20K9 91,0 12,0-12,5 150
    TT10K8Б 80,9 13,5-13,8 165
    TT8K6 90,5 12,8-13,3 135
    TT7K12 87,0 13,0-13,3 170
    Титано-вольфрамовая T5K10 88,5 12,5-13,1 145
    T14K8 89,5 11,2-11,6 130
    T15K6 90,0 11,1-11,6 120
    T30K4 92,0 9,2-9,8 100
    Вольфрамовая BK20-KC 82,0 13,4-13,7 215
    BK15 86,0 13,9-14,4 190
    BK11-BK 87,0 14,1-14,4
    BK20 84,0 13,4-13,7 210
    BK10-KC 85,0 14,2-14,6 190
    BK11-B 86,0 14,1-14,4 200
    BK4-B 88,0 14,9-15,2 150
    BK10-XOM 89,0 14,3-14,7
    BK10 87,0 14,2-14,6 180
    BK8-BK 87,5 14,5-14,8
    BK8-B 86,5 14,4-14,8 185
    BK8 88,0 14,5-14,8 170
    BK6-B 87,5 14,6-15,0 170
    BK6-OM 90,5 14,7-15,0 130
    BK6-M 90,0 14,8-15,1 145
    BK3-M 91,0 15,0-15,3 120
    BK6 88,5 14,6-15,0 155
    BK3 89,5 15,0-15,3 120

    Плашки, режущие кромки которых выполнены из этих твердых сплавов, способны наносить резьбу на стержни из высоколегированной стали. Они хорошо подходят для применения в промышленных условиях.

    Виды плашек, применяемых в слесарном деле

    В слесарном деле применяют различные виды плашек. Их классифицируют по трем основным критериям.

    Конструкция

    Для нарезания резьб применяют круглые, раздвижные и разрезные лерки.

    1. Инструменты первого типа — это стандартные плашки, которые представляют собой цельные кольца. Они имеют высокую жесткость. Резьба, нарезанная при помощи круглой лерки, имеет высокую точность.
    2. Разрезные плашки имеют поперечные разрезы. Заготовки при нарезании резьб такими лерками фиксируются менее надежно. Из-за этого ухудшается точность. Отклонения варьируются в пределах от 0,1 до 0,3 мм. Такие плашки используют для изготовления деталей и изделий, которые не применяются в ответственных соединениях.
    3. Раздвижные модели имеют квадратную форму и состоят из двух частей. Они устанавливаются в клуппы и фиксируются. Такие плашки максимально удобны в использовании. При помощи специального винта можно регулировать диаметр резьбы.

    Фотография №3: Раздвижные плашки

    Тип нарезаемой резьбы

    По этому критерию лерки делятся на 6 групп.

    1. Метрические плашки. Применяются в слесарном деле чаще всего. С их помощью нарезают самые распространенные метрические резьбы с треугольным профилем на шпильках, болтах и иных разновидностях крепежа. Угол резьбы — 60°. Метрические лерки маркируются буквой «М».
    2. Трапециевидные плашки. Имеют маркировку Tr. Эти инструменты применяют для нарезания специальных резьб на деталях, которые используются в подвижных механизмах.
    3. Дюймовые плашки. Их применяют для нарезания дюймовых резьб различных типов, которые используются в таких странах, как США, Канада и Великобритания. Маркировка BSW/BSF означает, что резьба имеет крупный профиль с углом при вершине в 55°. Лерки UNC/UNF предназначены для получения американских унифицированных резьб. У них угол при вершине равен 60°.
    4. Конические плашки. Маркируются буквой «К». Применяются для получения резьб конического типа. Эти инструменты имеют удлиненные заборные части, что позволяет нарезать резьбу по всей длине заготовки. Угол при вершине — 60°.
    5. Трубные плашки. Используются для нарезания резьб на трубах и запорно-регулирующей арматуре. Маркируются буквой G. Трубными плашками нарезают дюймовые резьбы.
    6. Конические трубные плашки. Маркируются буквой R. У таких лерок угол заборного конуса может варьироваться от 30 до 55°. При помощи таких плашек нарезают резьбы на детали, используемые в водопроводах высокого давления.

    Фотография №4: Дюймовая плашка

    Направление нарезаемой резьбы

    Плашки бывают правыми и левыми. Первые используют чаще всего. С их помощью нарезают обычные резьбы по часовой стрелке на различные крепежные элементы. Левые плашки применяют гораздо реже. С их помощью изготавливают детали вращательных механизмов. Резьба нарезается против часовой стрелки.

    Применение и ГОСТ

    Существуют следующие ГОСТы регулирующие параметры плашек для нарезания резьб:

    • ГОСТ 13536 – для круглых резьб.
    • ГОСТ 6211 – регулирует характеристики конических резьб.
    • ГОСТ 6111 – дюймовые резьбы.
    • ГОСТ 9740 – цилиндрические резьбы.
    • ГОСТ 9150 – регулирует параметры метрических резьб.

    Плашкой можно нарезать наружные резьбы различного типа (цилиндрические, конические, трубные, метрические и т. д.) на трубах и круглых стальных заготовках. Они широко применяются при сборке трубопроводов, изготовлении шпилек и болтов, прогонке резьб и в других целях. Одним из преимуществ плашки является её компактность, возможность применения в полевых условиях, работы в труднодоступных местах с ограниченным доступом.

    Как нарезать резьбу при помощи плашки

    Для нарезания резьбы при помощи плашки вам понадобится плашкодержатель или клупп. Это похожие инструменты. С принципом их работы вы разберетесь без проблем.

    Фотография №5: Плашкодержатель

    Процесс нарезания резьбы при помощи плашки делится на 3 этапа.

    1. Подготовка.
    2. Снимите с заготовки фаску под углом в 45°. Это облегчит процесс нарезания.
    3. Закрепите заготовку в тисках в строго вертикальном положении.
    4. Установите плашку в плашкодержатель.
  • Получение первых витков.
    1. Аккуратно поднесите плашку к заготовке.
    2. Сделайте как минимум два оборота по направлению резьбы.
    3. При этом нажимайте на плашкодержатель, чтобы плашка врезалась в металл.
  • Продолжение и завершение процесса.
    1. Продолжайте нарезать резьбу по такому принципу: 2–3 оборота вперед и пол-оборота назад.
    2. Контролируя перпендикулярное расположения плашки, получите нужное количество витков.
    3. Снимите инструмент, раскрутив плашкодержатель в обратную сторону.
    4. Проверьте качество нарезанной резьбы при помощи ответной детали с соответствующей резьбой.

    Изображение №2: Нарезание резьбы при помощи плашек

    Обратите внимание! Весть процесс нарезания резьбы должен проводиться с применением смазывающе-охлаждающей жидкости. Можно использовать моторное масло, солидол или специальные смазки.

    Предназначение плашки

    Рассматриваемый инструмент достаточно прост, характеризуется следующими особенностями:

    1. Основное предназначение заключается в образовании резьбовой поверхности на различной наружной поверхности. В большинстве случаев плашка для нарезки резьбы применяется для получения канавок на трубах или валах, различных стержнях.
    2. Механическая обработка обеспечивается за счет сложной поверхности внутренней поверхности. Она представлена сочетанием нескольких режущих кромок, расположенных в определенной последовательности. При вращении они проводят снятие металла с целью образования витков.
    3. Конструкция имеет отверстие для заготовки и воротка, через который будет передаваться усилие.

    Лерка

    Отличительные особенности дюймовой заключаются в расположении режущих кромок. Для обеспечения удаления стружки с зоны резания отверстие имеет довольно сложную форму, по которой инструмент можно узнать практически сразу.

    Профиль

    По профилю различают метрические, трубные дюйм-плашки, трапецеидальные резьбонарезные инструменты. Каждая разновидность имеет свои особенности:

    Метрические. Как следует из названия, нарезают метрическую резьбу. Обозначаются буквой «М», после которой идет цифра, указывающая на диаметр резьбы в миллиметрах. Стандартами предусмотрены размеры до 68 мм, каждому соответствует мелкий или крупный шаг. Размеры, примеры обозначения, правила приемки таких плашек по ГОСТ 9740.

    Читайте здесь: Шестигранные ключи: наборы г-образных инструментов и правила их применения

    Трубные цилиндрические. Визуально легко определить по букве «G» на корпусе. Резьба такого типа измеряется с помощью английской единицы – дюйм, составляющей 25,4 мм.

    Так, обозначение G 1/2” значит, что перед нами лерка для трубной резьбы на полдюйма. Нашли широкое применения для патрубков отопительного оборудования и систем водоснабжения. Диапазон размеров от G 1/8” до G 2”.

    Трубные конические. Чтобы не путать их с остальными разновидностями, маркируются символом «К». Применяются, когда необходимо получить коническую резьбовую поверхность – в ответственных соединениях, работающих под давлением или узлах станков.

    Трапецеидальные. Сечение ниток представляет собой равностороннюю трапецию. Распространены в силовых парах, преобразующих вращение в поступательное перемещение. Самый простой пример – ходовой винт и гайка станочных и слесарных тисков.

    Некоторые технические характеристики

    Для начала отметим, что рассматриваемый тип инструмента может применяться только вместе со специальным держателями. Это связано с тем, что плашке следует передавать большое усилие во время механической обработки. Один держатель может использоваться для работы одновременно с различными типами лерок.
    Следует также учитывать нижеприведенную информацию:

    1. Левые плашки применяют для получения левонаправленной резьбы. Сегодня они используются крайне редко. Для обозначения инструмента наносится обозначение «LH». Подобная резьба требуется в том случае, когда элемент постоянно находится во вращении при эксплуатации.
    2. Трубные варианты исполнения отличаются от метрических, для обозначения на поверхность корпуса наносится символ «G».
    3. Для получения резьбы под конус применяется инструмент трубный конический. Чаще всего применяется на производственных линиях по выпуску станков или топливных трубопроводов. Обозначается путем нанесения на поверхность корпуса буквы «К».

    При выборе инструмента следует уделить внимание и понятию шага — расстояние, образующееся между двумя соседними витками. Стоить учитывать, что плашка имеет основной и дополнительный шаг

    Конические (дюймовые) инструменты

    Это те же, что и в предыдущем случае приспособления. Только на трубе делают не цилиндрическую резьбу, а коническую. На корпусе имеется маркировка в виде буквы «К».

    Все подобные изделия, как собственно и метчики, изготавливаются из трех типов стали:

    • Р6М5;
    • 9ХС;
    • ХСС.

    Эти виды стали сегодня используются чаще всего. А вот такой вид, как Р18, встречается довольно редко, но он был очень распространен во времена СССР.

    Сразу нужно оговориться, что все старые изделия, которые имеют на своем корпусе знак качества СССР, по качеству лучше, чем современные.


    Конические плашки

    Качество применяемых инструментов

    В продаже можно встретить плашки, изготавливаемые из самых различных сплавов. При изготовлении могут использоваться следующие металлы:

    1. Быстрорежущая сталь 9ХС и ХСС, Р6М5. Она на сегодняшний день встречается в продаже чаще, чем другие стали. Это связано с исключительными эксплуатационными качествами и относительно низкой стоимостью. Реже применяется сталь Р18, которая была распространена на момент существования СССР.
    2. Качество инструмента во многом зависит от точности его производства. Если точность формы низкая, или на поверхности есть дефекты, то это указывает на плохое качество инструмента.

    Стоимость инструмента может зависеть от достаточно большого количества моментов. Как правило, инструменты зарубежных производителей стоят намного дороже, чем отечественных.

    Направление резьбы

    Резьба может быть правой (нитки нарезаны по часовой стрелке) или левой (против часовой). Так же различают и плашки:

    • Правые. Используют для резьбонарезания на болтах, осях, винтах.
    • Левые. Используются сравнительно реже в специфичных автомобильных элементах, вращательных механизмах и там, где правосторонняя нарезка раскрутится. На фото плашек можно увидеть маркировку латинские буквы «LH».

    Инструмент для нарезания резьбы

    Вороток — ручной инструмент для зажима и вращения некоторых видов режущего слесарного инструмента: метчиков, плашек, разверток, зенкеров и т. п..

    Виды воротков:
    • Вороток для зажима инструмента с квадратным хвостовиком (метчик, развертка, зенкер).
    • Вороток для резьбонарезных плашек.

    Метчик – нструмент для нарезания внутренних резьб, представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки. Метчик хвостовой частью крепится в вороток, рабочей частью вводится в отверстие, в котором при проворачивании воротка возвратно-поступательными движениями нарезается резьба. Рабочая часть метчика имеет режущую и калибрующую части. Задняя поверхность для исключения трения её об обрабатываемую деталь выполняется затылованной (некруглой). Профиль резьбы метчика должен соответствовать профилю нарезаемой резьбы.

    При нарезании резьб часто используют комплекты из двух или трёх метчиков (чернового, среднего, и чистового), отличающихся размерами и точностью профиля; на вязких материалах (к примеру титановых сплавов) используются комплекты из пяти метчиков. Для выполнения большинства бытовых слесарных работ достаточно двух метчиков, именно такие комплекты поступают в розничную торговлю.

    Различают метчики для глухих и сквозных отверстий.

    Метчики изготавливаются из твердого сплава, либо из быстрорежущей стали.

    Метчики могут использоваться на токарных и сверлильных станках и обрабатывающих центрах (машинные метчики), а также для нарезания резьб вручную. Машинный метчик отличается от ручного формой заходной части. Метчик закрепляют на станке в специальном патроне (патрон с осевой компенсацией), либо обычном цанговом патроне сцангой для метчиков. Также в последнее время в качестве альтернативы патронам с осевой компенсацией стали появляться цанги с компенсацией, которые можно использовать на обычном цанговом патроне.

    Для получения внутренних резьб пластическим деформированием (накатыванием) применяют бесстружечные метчики (раскатники). Их основным отличием от режущих метчиков является отсутствие стружечных канавок.

    Существуют также гаечные метчики, используемые для изготовления гаек. Такой метчик имеет более длинные хвостовик и заходную (калибрующую) режущую часть.

    При нарезании резьбы метчик предварительно смазывают консистентной смазкой, например, солидолом. Периодически проворачивают метчик в обратную сторону, чтобы обломить образовавшуюся стружку. Если использовать метчик не по порядку номера (например, чистовой вместо чернового), то его можно легко сломать.

    Плашка и лерка — резьбонарезной инструмент для нарезания наружной резьбы вручную или машинным способом (на станке). В настоящее время разделение на плашки и лерки перестало существовать. Ранее название плашка использовалось применительно к наборному и регулируемому резьбонарезному инструменту предпочтительно бо́льших диаметров. Термин лерка применялся для обозначения пластины с резьбовым отверстием и канавками для отвода стружки, которые использовались для изготовления более точной резьбы мелких диаметров.

    Плашки предназначены для нарезания иликалибрования наружных резьб за один проход. Наиболее распространены плашки для нарезания резьбдиаметром до 52 мм. Плашка представляет собой закалённую гайку с осевыми отверстиями, образующими режущие кромки. Как правило, на плашках делают 3-6 стружечных отверстий для отвода стружки. Толщина плашки 8-10 витков. Режущую часть плашки выполняют в виде внутреннего конуса. Длина заборной части 2-3 витка. Плашки выполняются из легированных сталей (9ХС, ХВСГФ), быстрорежущих сталей (Р18, Р6М5, Р6М5К5, Р6М5К8), а в последнее время — и из твердых сплавов. На них маркируется обозначение и степень точности нарезаемой резьбы, марка стали (9ХС не указывается).

    Виды плашек: цельные, разрезные и раздвижные (клупповые). В зависимости от формы наружной поверхности плашки бывают круглые, квадратные, шестигранные, призматические.

    Круглые плашки — закрепляют для работы в воротках стопорными винтами или крепят в резьбонарезных патронах. Для этого на наружном цилиндре плашки существуют конические углубления и угловой паз. Последний позволяет разрезать плашку шлифовальным кругом по перемычке и частично регулировать по диаметру. Для круглых разрезных плашек применяют воротки с пятью винтами, с помощью которых регулируют диаметр нарезаемой резьбы.

    Цельные плашки — благодаря своей высокой жёсткости дают возможность получить резьбу высокого качества (метрическую, коническую), но обладают небольшой износостойкостью.

    Раздвижные плашки — устанавливают в клуппах, имеющих для этой цели специальные направляющие. Плашка состоит из двух частей закрепляемых в рамке клуппа сухарем и винтом. Этим винтом регулируют диаметр нарезаемой резьбы. К клуппу прилагается набор плашек, который позволяет изготавливать резьбы разных размеров.

    Разрезные плашки — могут немного пружинить, изменяя диаметр нарезаемой резьбы на 0,1-0,3 мм. Из-за малой жёсткости разрезные плашки не дают чистой и точной резьбы.

    Мы рады предложить Вам следующие виды резьбонарезного инструмента:

    Инструмент для нарезания резьбы

    Вороток

    Размерный ряд: Вороток для метчиков М 2-М14 – Вороток для плашек М16-М24

    Метчики КММП ГОСТ-3266 – Комплектный метчик машинный правого вращения 2шт (№1-черновой, №2-чистовой)

    Размерный ряд: Метчик КММП М 3х0,50 – Метчик КММП М30х3,50

    Метчики ММСЛ ГОСТ-3266 (Метчик машинный сквозной левого вращения)

    Размерный ряд: Метчик ММСЛ М 8х1,25 Левый – Метчик ММСЛ М16х2,00 Левый

    Метчики ММСП ГОСТ-3266 (Метчик машинный сквозной правого вращения)

    Метчик ММСП G1/2

    Метчик ММСП G3/4

    Размерный ряд: Метчик ММСП М 2,5х0,45 – Метчик ММСП М30х3,50

    Плашки ПЛКЛ ГОСТ-9740 (Плашка круглая левого вращения)

    Размерный ряд: Плашка ПЛКЛ М 5х0,80 Левая – Плашка ПЛКЛ М12х1,75 Левая

    Плашки ПЛКП ГОСТ-9740 (Плашка круглая правого вращения)

    Размерный ряд: Плашка ПЛКП М 4х0,70 – Плашка ПЛКП М30х3,50

    Плашка ПЛТР G1/2

    Плашка ПЛТР G3/4

    Более подробную информацию о типоразмерах товара и его стоимости Вы можете узнать скачав и изучив наш прайс.
