Чем расплавить латунь в домашних условиях: Как расплавить латунь в домашних условиях: плавление латуни дома

alexxlab | 07.03.2023 | 0 | Разное

Как расплавить медь в домашних условиях: температура, сосуд

Медь считается одним из самых распространенных сплавов на сегодняшний день. Довольно распространенным вопросом можно назвать то, как расплавить медь в домашних условиях. Высокие литейные свойства позволяют получать качественные и точные изделия, использовать сплав в качестве покрытия.

Литье меди может проводится при отсутствии специального оборудования. Процесс характеризуется большим количеством различных особенностей, которые будут рассмотрены ниже.

Температура плавления

Одним из наиболее важных параметров каждого сплава можно назвать температуру плавления. Она может зависеть от концентрации легирующих элементов в составе. Литье меди в чистом виде проводится при температуре 1080 °C, при которой кристаллическая решетка перестраивается и сплав становится жидким. Расплавлять медь можно даже в случае наличия примеси в виде олова, но при этом температура плавления может варьировать в пределе от 930 до 1140 °C.

В состав могут добавлять цинк, за счет чего получается латунь. От концентрации этого легирующего элемента плавка может проводится при 900 ⁰C.

При рассмотрении особенностей плавки меди учитывается температура кипения. Этот показатель составляет 2 560 °C. В домашних условиях достигнуть подобной температуры практически невозможно. На процесс кипения указывает появление пузырьков газа.

Нельзя доводить сплав до состояния кипения. Это связано с тем, что после выделения газов структура становится пористой. За счет этого снижаются не только декоративные, но и механические качества.

Последовательность действий

При необходимости в домашних условиях можно получить изделия декоративного характера или практического назначения. Плавка меди в домашних условиях пошаговая инструкция выглядит следующим образом:

1. Сырье измельчается, после чего помещается в тигель. Стоит учитывать, что при уменьшении размеров кусочков металла существенно ускоряется процесс плавки.
2. После заполнения тигеля, он помещается в печь, которая заранее разогревается.
3. Расплавленный сплав нужно извлечь из печи при помощи специальных клещей. Из-за активного процесса окисления на поверхности может образовываться однородная пленка. Перед тем как проводить литье из меди ее нужно убрать.
4. Металл аккуратно заливают в подготовленную емкость. Стоит учитывать, что при попадании расправленного сплава на открытые участки тела могут появится серьезные травмы. Кроме этого, некоторые материалы при контакте возгораются. Поэтому нужно соблюдать крайнюю осторожность.

При рассмотрении того, как плавить медь в домашних условиях стоит учитывать, что можно использовать не только печи. В некоторых случаях применяется газовая горелка, которой нагревается дно тигля. Процесс менее продуктивный, но при этом на подготовку уходит мало времени.

В качестве нагревательного оборудования может использоваться обычная паяльная лампа. При применении этой технологии стоит учитывать, что контакт меди с воздухом приводит к быстрому появлению окиси. В некоторых случаях для уменьшения интенсивности окисления поверхность покрывается измельченным древесным углом.

Оборудование для плавки меди

Подготовительный этап предусматривает приобретение специального оборудования. Расплавить медь в домашних условиях можно при наличии:

1. Муфельной печи. Современные варианты исполнения позволяют контролировать мощность нагрева с высокой точностью, за счет чего существенно упрощается процесс плавки и можно достигнуть более качественного результата.
2. Тигель, предназначенный для размещения шихты и ее плавки.
3. Щипцы, при помощи которых тигель вытягивается с печи. Стоит учитывать, что поверхность будет накалятся, поэтому нужно использовать специальный механизм из жаростойкого сплава.
4. Крюк и бытовой пылесос.
5. Древесный уголь для покрытия поверхности.
6. Форма из жаропрочного материала, по которой будет проводится литье.
7. Газовая горелка или горн для повышения пластичности сплава.

Приобретают профессиональное оборудование только в том случае, когда литье меди проводится периодически. Оно характеризуется высокой стоимостью, а также эффективностью в применении.

Муфельная печь

Проще всего проводить переплавку меди в домашних условиях при установке муфельной печи. Среди ее особенностей отметим:

1. Можно нагревать шихту до более высоких температур, за счет чего повышается текучесть. Это связано с высоким КПД, так как стенки конструкции отражают и аккумулируют тепло.
2. Ускоряется процесс плавки.
3. Высокая производительность. Равномерное распределение тепла позволяет одновременно плавить большое количеств меди.

Кроме этого, муфельная печь довольно проста в установке если соблюдать все правила безопасности. Проблемы по установке подобного оборудования в домашних условиях зачастую возникают по причине больших размеров конструкции.

Газовая горелка

Литье из меди в домашних условиях при применении газовой горелки часто проводится в случае, если медные изделия изготавливают крайне редко. Подобные процесс характеризуется небольшими финансовыми затратами. При выборе подобной технологии учитывается:

1. Малый показатель КПД.
2. На момент плавки возникают трудности с равномерным распределением тепла.
3. Проводить работу следует на открытом пространстве с соблюдением правил пожарной безопасности.

Газовая горелка может разогреть тигель в течение нескольких минут. Стоит учитывать, что медь будет быстро окисляться.

Паяльная лампа

Плавление при применении паяльных ламп проводится крайне редко. Это связано с невысокой эффективностью подобного метода. Как и в предыдущем случае, при использовании паяльной лампы происходит активное окисление поверхности. При применении паяльной лампы учитывается тот момент, что для разогрева металла требуется довольно много времени. При этом нагрев должен проходить без перерыва, так как металл остывает быстро, после чего начинает кристаллизоваться.

Горн

В домашних условиях отливка медных заготовок может проводится в горне. Подобная печь характеризуется следующими особенностями:

1. Она часто используется в кузнечном деле.
2. Стоит учитывать низкий показатель КПД, за счет которого на плавку меди уходит намного больше времени.
3. Различают две конструкции: открытого и закрытого типа.

Температура плавки при применении горна относительно низкая. Поэтому не вся медь может плавится рассматриваемым способом.

Плавление с помощью самодельных приспособлений

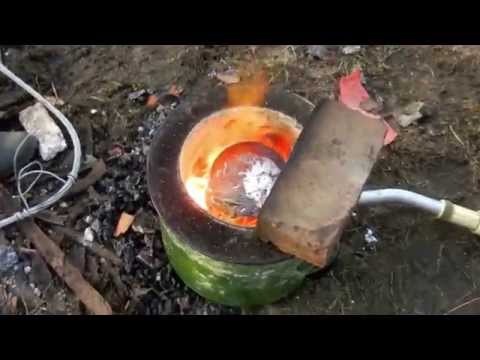

Плавку можно проводить при применении самодельных конструкций. Зачастую они представлены сочетанием источника тепла и корпуса из теплоотражающего материала. Переплавить медь в домашних условиях можно при использовании подобных устройств.

Как правило, за счет создания специальной отражающей конструкции повышается КПД и ускоряется процесс нагрева шихты. Сделать отражающий корпус для тигля можно при использовании жаропрочного кирпича.

Как расплавить медь в домашних условиях?

Медные изделия неизменно привлекают к себе внимание. Из меди изготавливают различные предметы декора, сувениры и просто красивые и необычные вещи. Этот металл любим многими мастерами. А кто-то использует его для создания какой-либо полезной детали. Чаще всего используется красная чистая медь, а также её сплавы: латунь и бронза. Если вы также решили что-то сделать из меди, то вам придётся растопить данный металл. Но как расплавить медь в домашних условиях?

Подручные средства и ход действий

Чтобы реализовать данный процесс, потребуются:

• обычный горн;
• тигель;
• щипцы для тигля;
• крючок из стальной проволоки;
• печка муфельная;
• уголь древесный;
• формочка;
• пылесос.

Действовать нужно в следующем порядке.

• Металл кладётся в тигель, который помещается в муфельную печь. В требуемом вам положении установите регулятор нагрева. При желании можно наблюдать за тем, как расплавляется металл. Для этого нужно заглянуть в окно печки. Она обычно располагается на дверце. В процессе плавления на металле появляется окисная плёнка.
• Когда необходимая температура будет получена, металл начнёт плавиться. В этот момент следует открыть дверцу. Тигель захватывается щипцами. Образовавшуюся плёнку надо сдвинуть в сторону. Для этого потребуется крюк из стальной проволоки.
• Получившийся расплав следует вылить в формочку. Если печка мощная, то она позволит растопить самые разные медные сплавы.
• При отсутствии муфельной печи воспользуйтесь автогеном. Пламя направляется от днища тигля вверх. Воздуха в данном случае будет достаточно. Паяльной лампой можно расплавить латунь, а также легкоплавкие разновидности бронзы. Важно, чтобы пламя полностью охватывало тигель.
• Обычный горн используется в том случае, если нет паяльной лампы или автогена. Нужно поставить тигель на слой древесного угля.

На заметку

Решив растопить медь, учтите, что горн при необходимости можно заменить паяльной лампой либо автогеном. Тигли должны быть сделаны из керамики либо глины. Муфельная печь предоставляет возможность получать температуру в 1083 °C – для меди, 930-1140 °C – для бронзы, 880-950 °C – для латуни. В целях увеличения температуры надо вдувать в горн больше воздуха. Для этих целей подходят простой пылесос, который работает на выдувание, и компрессор. Важно, чтобы шланг пылесоса имел металлический наконечник. Тонкую струю воздуха удастся получить в том случае, если отверстие наконечника будет заужено.

Не рекомендуется растапливать старинную медь, происхождение которой вам не известно. Не исключено, что этот материал имеет в своем составе очень много мышьяка, что чревато риском отравления.

Действуйте правильно, и у вас непременно получится расплавить медь в домашних условиях!

Теги:

• мед
• условие

Можно ли расплавить латунь в огне?

В то время как эти металлы более доступны, их рискованное положение со здоровьем делает их совершенно невозможными. В отличие от всех ранее упомянутых опасных металлов, чистая латунь нетоксична и не вызывает осложнений со здоровьем.

Как легче всего плавить латунь?

https://www. youtube.com/watch?v=lXOZawk3GX0

Какие металлы можно расплавить в костре?

Любой из вас может работать медь и бронза на простом костре можно развести дома. Это связано с тем, что оба металла имеют низкую температуру плавления. Простой дровяной огонь обеспечит все тепло, необходимое для плавления любого металла. Ни один дровяной огонь не горит настолько, чтобы расплавить железо.

Какая температура нужна для расплавления латуни?

Температура плавления обычных типов металлов: Алюминий: 660°C (1220°F) Латунь: 930°C (1710°F)

Безопасны ли латунные экраны для курения?

Традиционные латунные экраны сгорают дотла, поскольку они имеют нестабильное состояние вещества и более восприимчивы к теплу . Итак, насколько чувствительны к теплу традиционные латунные экраны? Низкая температура плавления 898°C не составляет конкуренции вашей зажигалке, которая может производить пламя, достигающее 1970°C в самой горячей точке.

Является ли латунь токсичной при горении?

Несмотря на то, что эти металлы более доступны, их опасная репутация для здоровья делает их совершенно неприемлемыми. В отличие от всех ранее упомянутых опасных металлов, чистая латунь нетоксична и не вызывает осложнений со здоровьем.

Можно ли положить алюминий на огонь?

Твердые куски металла плохо горят.

Алюминиевая фольга не загорается в духовке, на гриле или даже на костре. Однако он может гореть — хотя бенгальские огни на самом деле используют алюминий в качестве топлива . В бенгальском огне алюминий находится в порошкообразной форме.

Безопасно ли курить латунь?

Правда в том, что латунь неплохо выкурить из . По крайней мере, не латунная труба, не покрытая вредными химическими веществами. На самом деле чистая латунь нетоксична и не вызывает осложнений со здоровьем. Вот почему вы всегда должны убедиться, что покупаете только трубы из чистой латуни.

Плавится ли алюминий на огне?

Алюминий горит или плавится? Нет, алюминий не горит . Алюминий не сгорает быстро, потому что температура воспламенения составляет 1220 градусов по Фаренгейту или 660 градусов по Цельсию, что является относительно высоким показателем.

Можно ли использовать алюминий для костра?

Алюминий: Алюминий является популярным вариантом для костров . Он доступен по цене, легкий и прочный. Он требует минимального обслуживания и теплопроводен.

Можно ли плавить латунь пропановой горелкой?

Да. Температура плавления латуни значительно ниже температуры пламени пропановой горелки . … Если у вас возникли проблемы с пропановой горелкой, попробуйте использовать газ MAPP — большинство пропановых горелок также могут использовать его, и температура его пламени намного выше.

Можно ли плавить латунь в домашних условиях?

Вещи, которые вам понадобятся

Металл, желтый сплав меди и цинка, плавится при 788 градусов по Фаренгейту и кипит при 1742 по Фаренгейту. В те дни древесный уголь не мог генерировать тепло, необходимое для восстановления оксида цинка. Сегодня люди могут плавить латунь в домашних условиях .

Какой металл не плавится?

Возможно, жидким металлом с самой низкой температурой плавления является эвтектика между ртутью и таллием (8,5% таллия).

Можно ли использовать стальной тигель для плавки латуни?

Да, но вам нужно будет получать новый тигель для каждого расплавленного металла . Чугун имеет более высокую температуру плавления, чем латунь, поэтому, если ваша печь может заниматься литьем, то латунь будет проще простого.

Какой металл легче всего расплавить?

• Меркурий. Символ: Hg, Температура плавления: -37,89°F (-38,83°C) …
• Франций. Символ: Fr, Температура плавления: 80,6⁰F (27⁰C) …
• Цезий. Символ: Cs, точка плавления: 83,3°F (28,5°C) …
• Галлий. Символ: Ga, температура плавления: 85,58⁰F (29,76⁰C) …
• Рубидий. …
• Вольфрам. …
• Ниобий. …
• Молибден.

Сколько стоит латунь?

Как и большинство материалов, стоимость латуни может колебаться ежедневно. По состоянию на 2021 год латунь обычно стоит около 1,76 доллара за фунт с ломом латуни стоит около 1,74 доллара за фунт.

Какие металлы безопасно курить?

Латунь в сравнении с другими металлами

Латунь — прочный металл, идеально подходящий для изготовления безопасных курительных принадлежностей. Другие популярные металлы, такие как алюминий или медь , связаны с развитием болезни Альцгеймера и быстрым старением.

Есть ли в латуни свинец?

В латунь добавлен свинец, чтобы облегчить обработку гладких поверхностей для седел клапанов, резьбы и других фитингов. Альтернативы свинцу в прошлом имели некоторые проблемы с коррозией.

Можно ли коптить из нержавеющей стали?

Некоторые трубы и бонги выделяют ядовитые пары.

При использовании трубы убедитесь, что она изготовлена ​​из стекла, нержавеющей стали или латуни (избегайте дерева и пластика).

Безопасно ли курить из медной трубки?

Смола и никотин, выделяемые табаком, не удаляются медью. Они не могут безопасно курить через медь . медь – плохой выбор для курительной трубки. Это самый теплопроводный металл.

Что лучше для копчения: нержавеющая сталь или латунь?

Экраны из нержавеющей стали: Экраны из нержавеющей стали работают точно так же, как и латунные экраны, но они являются более прочным вариантом , что является одной из причин, по которым они чаще используются в современных трубках и бонгах.

Безопасно ли курить из металлической трубы?

Каждый раз, когда металл нагревается, существует риск попадания химических или загрязняющих веществ в легкие пользователя через дым . Курение через стекло сводит к минимуму риск потенциального заражения, поэтому многие люди рекомендуют использовать исключительно стеклянную трубку.

Можно ли поджечь нержавеющую сталь?

Сварная поверхность гриля из нержавеющей стали может выдерживать высокую температуру в течение нескольких поколений использования , а прочные складные ножки защищают вашу еду от углей. Этот удобный гриль легко убирается, чтобы сделать процесс приготовления пищи на костре таким же простым, как пирог.

Как использовать сковороду на огне?

Какую сковороду можно поставить на огонь?

Нержавеющая сталь легко очищается

Кроме того, нержавеющую сталь легче чистить. Вы должны знать, что когда вы готовите на костре, вы будете иметь дело с сажей и пеплом на дне и стенках кастрюль и сковородок .

Можно ли растопить пивную банку?

Плавить банки несложно, но это проект только для взрослых, потому что задействованы высокие температуры . Вы хотите работать в чистом, хорошо проветриваемом помещении. Очищать банки перед плавлением не нужно, так как органика (пластиковое покрытие, остатки газировки и т. д.) в процессе сгорит.

Какова температура плавления меди?

1 984 °F (1 085 °C)

Какой металл используется для костров?

Какой тип металла следует использовать для постройки костровой ямы? Для большинства ям достаточно горячекатаной стали . Вам понадобится стальной лист для кольца, скорее всего, толщиной около 1/8 дюйма, но предпочтения будут варьироваться в зависимости от толщины.

Вам нужны вентиляционные отверстия в яме для костра?

Вам необходимо иметь вентиляционные отверстия, чтобы поддерживать работу большинства типов костровых ям . Огонь не сможет продолжаться, если у него не будет правильного потока кислорода, а отверстия для воздуха обеспечивают это при использовании стандартных конструкций костровых ям. Даже бездымные ямы для костра, размещенные в земле, все еще используют кислород для поддержания работы.

Может ли бутановая горелка плавить латунь?

Если ртуть – не надо, уже расплавилась. Большинство коммерческих баллонов для сжиженного нефтяного газа представляют собой смесь пропана и бутана (70:30). Температура пламени с воздухом 1970°С. Итак, сталь , нержавеющая сталь, медь, алюминий, бронза, латунь (940) и т. д. расплавятся, если выбрана подходящая паяльная лампа .

При какой температуре может плавиться пиво?

Алюминий плавится при 660 градусов по Фаренгейту . Температура 32 °C, 1220 миль. Температура выше точки плавления стали (58 ° F), но ниже точки замерзания. Как только он достигнет этой температуры, алюминий почти сразу начнет плавиться.

Какой металл лучше всего подходит для костра?

Сталь — отличный материал, потому что ей можно легко придать любую вообразимую форму. Просто будьте осторожны, незащищенная сталь со временем ржавеет, поэтому обязательно приобретите сталь с порошковым покрытием и помните о физических изменениях, которые может выдержать ваша яма для костра.

Как нагреть латунь?

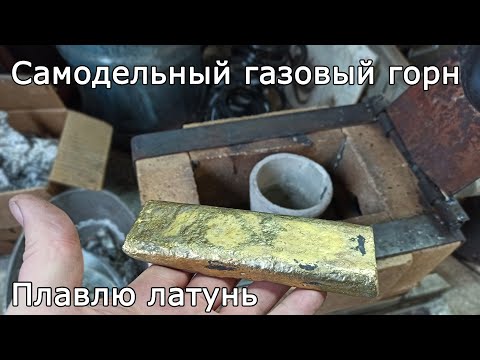

Можно ли плавить латунь в пропановом горне?

Эта высокотемпературная, быстро плавящаяся пропановая печь предназначена для плавки металлов при температуре до 2300°F. В этой кузнице можно обрабатывать такие металлы, как золото, серебро, медь, алюминий, латунь, бронза, олово и т. д.

Как сделать самодельный тигель?

Как приготовить песок для литья латуни?

При какой температуре плавится бронза?

Бронза: 1675 F (913 C) . Бронза для подшипников содержит в основном медь, а также свинец и цинк, что снижает ее температуру плавления до 1790 F (977 C). Кремниевая бронза представляет собой латунный сплав с низким содержанием свинца, который обычно состоит из 96% меди и небольшого процента кремния. Его температура плавления составляет 1880 F (1025 C).

В чем разница между латунью и бронзой?

Латунь и бронза являются металлическими сплавами, что означает, что они представляют собой комбинацию двух или более различных металлов. Латунь состоит из меди и цинка, тогда как бронза состоит из меди и олова , иногда с добавлением других элементов, таких как фосфор или алюминий.

При какой температуре плавится металл?

Metal	Melting Point
Stainless Steel	1375 – 1530°C (2500-2785°F)
Aluminum	660°C (1220°F)
Медь	1084°C (1983°F)
Латунь	930°C (1710°F)

Можно ли плавить латунь и алюминий вместе?

Может ли алмаз расплавиться в лаве?

Проще говоря, алмаз не может плавиться в лаве , потому что температура плавления алмаза составляет около 4500 °C (при давлении 100 килобар), а температура лавы может достигать только 1200 °C.

Какой металл не горит в огне?

В большинстве случаев сталь и железо в обычных зданиях не будут гореть во время пожара, потому что температура огня не достигает достаточно высокой температуры воспламенения, но это не означает, что при наличии права обстоятельства, которые они не могут сжечь.

Что лава не может расплавить?

Для кипячения воды требуется всего 100 ℃, так что она очень, очень горячая. Таким образом, к моменту выхода из вулкана лава , как правило, недостаточно горячая, чтобы растопить камни, которые она течет через . Но потоки лавы могут поджечь траву, кусты и деревья.

Какие металлы можно плавить на печи?

Температура плавления алюминия выше, чем у цинка, олова и свинца . Вы можете использовать электрическую печь или пропановую горелку. Вы можете получить алюминий из консервных банок или разбитых оконных рам.

Какой металл труднее всего плавить?

Вольфрам (часто называемый вольфрамом в других частях мира) имеет самую высокую температуру плавления среди всех металлов. Извлекаемый из вольфрамита, шеелита и других минералов, он представляет собой серо-белый металлический элемент, невероятно плотный и чрезвычайно твердый.

Как разжечь огонь настолько, чтобы расплавить металл?

Древесный уголь имеет вдвое большую энергетическую ценность, чем обычная древесина, поэтому он создает огонь, достаточно горячий, чтобы расплавить железо из руды (камня). Хитрость в производстве древесного угля заключается в том, чтобы нагреть древесину до 518°F в отсутствие кислорода .

Что лучше всего сдать за деньги?

• 1) Алюминий. Одним из самых выгодных товаров для сдачи в лом в этом году является алюминий. …
• 2) Медь. Медь — одна из самых ценных вещей, которую можно сдать в металлолом, и которую вы можете легко найти в своем доме. …
• 3) Латунь. …
• 4) Свинец. …
• 5) Нержавеющая сталь. …
• 6) Платиновые украшения. …
• 7) Бытовая техника. …
• 8) Старые инструменты.

Как узнать, настоящая ли это латунь?

Твердая латунь не обладает магнитными свойствами. Если магнит прилипает, предмет обычно стальной или чугунный с латунным покрытием. Если магнит не прилипает, вы можете продолжить проверку, поцарапав скрытую область острым предметом. Если вы видите блестящую желтую царапину, предмет, скорее всего, изготовлен из цельной латуни .

Что прочнее бронза или латунь?

Бронза	Латунь
Более твердая, более хрупкая	Повышенная пластичность

Токсична ли латунь при нагревании?

Когда вы заворачиваете остатки пищи в алюминий, вы не подвергаетесь воздействию токсичных паров свинца. Те, кто ищет более медленный ритуал, должны знать, что латунь совершенно безопасна для нагрева и идеально подходит для роскошного сеанса. Тот факт, что латунь представляет собой сплав, делает ее более устойчивой к износу, чем такие металлы, как серебро или золото.

Безопасно ли курить из хрустальной трубки?

В процессе сверления образуется кварцевая пыль. Кварцевая пыль также входит в состав стекла, но поскольку стекло нагревается до тех пор, пока кремнезем не расплавится и не свернется в твердое вещество, , нет риска вдыхания необработанной кварцевой пыли из стеклянной трубы .

Может ли вам навредить курение из алюминиевой фольги?

Нет доказательств вреда от использования бытовой фольги, но некоторые пользователи говорят, что она раздражает их легкие . рассматривая возможность полагаться на эти утешительные письма после изменения законодательства, рекомендуется обратиться за юридической консультацией.

Можно ли отравиться свинцом от латуни?

Латунные устройства в водопроводных системах могут создавать серьезные проблемы со свинцом в воде . Резюме: Новое исследование выявляет проблемы с некоторыми латунными изделиями в водопроводных системах, которые могут выделять большое количество свинца в питьевую воду, даже в совершенно новых зданиях, и предполагает, что такие проблемы часто могут оставаться незамеченными.

Как узнать, не содержит ли латунь свинца?

Стандартные бессвинцовые латунные фитинги изготавливаются из морской латуни DZR и в настоящее время приемлемы в соответствии с Законом о безопасной питьевой воде, но с 2014 г. их использование будет ограничено использованием непитьевой воды.0003 определяется по двойной канавке на лицевой стороне фитинга с внутренней резьбой (см. рис.

Может ли латунь вызывать тошноту?

Ювелирные изделия из латуни могут вызывать аллергию

Ваше тело чувствует, что латунь и металлы

Проблемы с литьем из меди и медных сплавов

Особенно если вы носите эти украшения в течение длительного времени, эта аллергия может только ухудшиться. Чистая медь чрезвычайно трудно поддается литью, а также склонна к растрескиванию поверхности, проблемам с пористостью и образованию внутренних полостей. Литейные характеристики меди можно улучшить добавлением небольшого количества элементов, включая бериллий, кремний, никель, олово, цинк, хром и серебро.

Литейные медные сплавы используются для таких применений, как подшипники, втулки, шестерни, фитинги, корпуса клапанов и различные компоненты для химической промышленности. Эти сплавы заливают во многие типы отливок, такие как литье в песок, в оболочку, по выплавляемым моделям, постоянные формы, химический песок, центробежное литье и литье под давлением.

Чистую медь чрезвычайно трудно отлить, а также склонность к поверхностному растрескиванию, проблемам с пористостью и образование внутренних полостей. Литейные характеристики меди можно улучшить добавлением небольшого количества элементы, включая бериллий, кремний, никель, олово, цинк, хром и серебро.

Медные сплавы в литом виде (обозначаются в нумерации UNS системы от C80000 до C99999) указываются, когда такие факторы как прочность на растяжение и сжатие, износостойкость при контакт металл-металл, обрабатываемость, термическая и электропроводность, внешний вид и коррозия сопротивление являются соображениями для максимизации продукта производительность.

Литейные медные сплавы используются для приложений таких как подшипники, втулки, шестерни, фитинги, корпуса клапанов, и прочие компоненты для химической обработки промышленность. Эти сплавы заливают во многие виды отливок. такие как песок, ракушка, инвестиции, постоянная форма, химический песчаное, центробежное и литье под давлением.

Семейство литейных сплавов на основе меди можно разделить на три группы по степени затвердевания (диапазон замерзания). В отличие от чистых металлов сплавы затвердевают в течение температуры. Затвердевание начинается при температуре опускается ниже ликвидуса; она завершается, когда температура достигает солидуса. ликвидус – это температура, при которой металл начинает замерзать, и солидус – температура, при которой металл полностью замороженный.

Сплавы группы I

Сплавы группы I – сплавы с узким интервалом замерзания (около 50 ^o

С), то есть диапазон 50 ^o С между температурой ликвидуса и солидуса. Сплавы I группы включает: медь (UNS № C81100), хромовую медь (C81500), желтая латунь (C85200, C85400, C85700, C85800, C87900), марганцевая бронза (С86200, С86300, С86400, С86500, С86700, C86800), алюминиевая бронза (C95200, C95300, C95400, C95410, C95500, C95600, C95700, C95800) никелевая бронза (C97300, C97600, C97800), белая латунь (C99700, C99750).

Чистая медь и хромированная медь. Коммерчески чистый медь и сплавы с высоким содержанием меди очень трудно плавятся и очень подвержены отравлению газом. В случае с хромом меди, потери хрома при окислении при плавке проблема. Медь и хромовую медь следует плавить под Плавающая крышка флюса для предотвращения как окисления, так и захвата водорода из влаги в атмосфере. В случае медь, измельченный графит должен покрывать расплав. С хромом медь, покрытие должно быть фирменным флюсом, сделанным для этого сплав. Когда расплавленный металл достигает 1260 ^o C, либо кальций борид или литий следует погрузить в расплавленную ванну, чтобы раскислить расплав. Затем металл следует разливать без снятие плавающей крышки.

Желтая латунь. Эти сплавы воспламеняются или теряют цинк из-за к испарению при температурах, относительно близких к температура плавления. По этой причине в состав добавляют алюминий. повысить текучесть и свести испарение цинка к минимуму. Надлежащее количество алюминия, которое должно оставаться в латуни, составляет от 0,15 до 0,35%. Выше этого количества происходит усадка во время промерзания и становится необходимым использование стояков. После добавления алюминия плавление желтой латуни очень просто, и флюсование не требуется. Цинк должен быть добавляют перед заливкой, чтобы компенсировать потери цинка при плавлении.

Марганцевые бронзы. Эти сплавы тщательно смешанные желтые латуни с отмеренными количествами железа, марганец и алюминий. Металл должен быть расплавлен и нагревают до температуры факела или до точки, при которой цинк можно обнаружить пары оксида. В этот момент металл должен вынуть из печи и залить. Нет флюса требуется для этих сплавов. Единственное дополнение, необходимое для эти сплавы цинк. Требуемая сумма – это то, что необходимо вернуть содержание цинка к исходному анализ. Это варьируется от очень незначительного, если таковое вообще имеется, когда отливается цельнослитковая теплота, до нескольких процентов, если тепла содержит высокий процент переплава.

Алюминиевые бронзы. Эти сплавы должны быть расплавлены осторожно в окислительной атмосфере и нагрет до правильная температура печи. При необходимости могут быть установлены дегазаторы. перемешивают с расплавом при выпуске из печи. К заливка слепого литника перед постукиванием и осмотром металла после замораживания можно сказать, сжалось оно или выделенный газ. Если образец продулся или переполнился слепым литника во время застывания необходима дегазация. Дегазаторы удаляют водород и кислород. Также доступны флюсы, преобразующие ванну расплава. они в виде порошка и обычно являются фторидами. Они помогают устранить оксиды, которые обычно образуются поверх расплава при плавлении и перегрев.

Никелевые бронзы. Эти сплавы, также известные как никель серебро, трудно плавятся. Они легко газируются, если не расплавлены правильно, потому что присутствие никеля увеличивает растворимость водорода. Тогда тоже чем выше заливка температура усугубляет захват водорода. Эти сплавы должны быть плавится в окислительной атмосфере и быстро перегревается до надлежащей температуры печи, чтобы учесть температуру потери во время флюсования и обработки. Собственные потоки доступны и должны быть добавлены в расплав после выпуска печь. Эти флюсы содержат марганец, кальций, кремний, магния и фосфора и отлично справляются с удалением водород и кислород.

Белая марганцевая бронза. В этом сплаве два сплава. семья; оба они представляют собой медно-цинковые сплавы, содержащие большое количество марганца и, в одном случае, никеля. Они есть сплавы типа марганцовистой бронзы; их легко расплавить, и можно разливать при низких температурах, потому что они очень текучие. Их нельзя перегревать, так как это бесполезно. Если сплавы чрезмерно перегреваются, цинк испаряется и изменился химический состав сплава. В норме флюсов нет используется с этими сплавами.

Сплавы группы II

Сплавы группы II – сплавы с промежуточным диапазон замерзания, то есть диапазон замерзания от 50 до 110 ^o С между ликвидусом и солидусом. Сплавы группы II: бериллиевая медь (С81400, С82000, С82200, С82400, С82500, C82600, C82800), кремнистая латунь (C87500), кремниевая бронза (С87300, С87600, С87610, С87800), медно-никелевые (С96200, C96400).

Бериллиевые меди. Эти сплавы очень токсичны и опасен, если пары бериллия не улавливаются и не выпускаются соответствующим вентиляционным оборудованием. Их следует расплавить быстро в слегка окислительной атмосфере, чтобы свести к минимуму потери бериллия. Их можно плавить и успешно отливать при относительно низких температурах. Они очень жидкие и льются хорошо.

Кремниевые бронзы и латуни. Сплавы, известные как кремниевые бронзы, сплавы UNS C87300, C87600 и 87610, относительно легко плавится и должна быть залита в надлежащем температуры заливки. При перегреве они могут подхватить водород. Хотя дегазация требуется редко, при необходимости один из запатентованных дегазаторов, используемых с алюминиевой бронзой можно успешно использовать. Обычно покрывающие флюсы не используются. здесь. Кремниевые латуни (сплавы UNS C87500 и C87800) имеют отличная текучесть и можно наливать чуть выше их диапазон заморозки. Ничего не выигрывает чрезмерный нагрев, и в некоторых случаях течки могут быть отравлены газом, если это произойдет. Здесь опять же, никаких флюсов для покрытия не требуется.

Медно-никелевые сплавы. Эти сплавы (90Cu-10Ni, UNS C96200 и 70Cu-30Ni, UNS C96400) необходимо плавить осторожно потому что присутствие никеля в высоких процентах не повышает только температура плавления, но и восприимчивость к захват водорода. Практически во всех литейных цехах используются эти сплавы. выплавляют в безтигельных электроиндукционных печах, поскольку скорость плавления намного выше, чем при сжигании топлива. печь. При плавке слитка таким образом металл следует быстро нагреть до температуры чуть выше температура заливки и раскисление либо с помощью одного запатентованных дегазаторов, используемых с никелевыми бронзами или, еще лучше, упав на 0,1% Mg прилипает ко дну ковш. Цель этого состоит в том, чтобы удалить весь кислород, чтобы предотвратить любую возможность паровой реакции пористости от происходит. Обычно нет необходимости использовать покровные флюсы. если ворота и стояки очищены дробеструйной очисткой перед плавление.

Сплавы группы III

Сплавы группы III имеют широкий диапазон замерзания. Эти сплавы имеют диапазон замерзания значительно выше 110 ^o C, даже до 170 ^o C. Сплавы группы III: свинец красный латунь (C83450, C83600, C83800), освинцованные полукрасные латуни (С8400, С84800), оловянная бронза (С

, С90500, С90700, С91100, С91300), свинцово-оловянная бронза (С92200, С92300, С92600, С92700), оловянистая бронза с высоким содержанием свинца (C92900, C93200, C93400, C93500, С93700, С93800, С94300).

Эти сплавы, а именно свинцово-красная и полукрасная латунь, олово и оловянно-свинцовые бронзы и бронзы с высоким содержанием свинца обрабатываются то же самое в отношении плавления и флюсования и, таким образом, может быть обсуждали вместе. Из-за больших диапазонов замерзания было обнаружено, что охлаждение или создание крутой температурный градиент, намного лучше, чем использование только питатели или стояки. Охлаждения и стояки следует использовать в в сочетании друг с другом для этих сплавов. Для этого По этой причине наилучшей температурой заливки является самая низкая будет разливать формы без пропусков или холодных затворов. В хорошо работающий литейный цех, каждая модель должна иметь заливку температура, которая поддерживается с помощью иммерсионного пирометр.

Флюс. В отношении флюсования эти сплавы должны выплавляется из шихты, состоящей из слитка и чистой, без песка ворота и стояки. Плавление должно быть сделано быстро в слабоокислительная атмосфера. При правильном обращении температуры печи и охлаждают до надлежащей заливки температура, тигель вынимают или металл выпускают в ковш. В этот момент раскислитель (15% фосфора добавляется медь). Фосфор является восстановителем (раскислитель). Этот продукт должен быть тщательно измерен, чтобы удаляется достаточное количество кислорода, однако его небольшое количество остается улучшить текучесть. Этот остаточный уровень фосфора должен быть тщательно контролируется химическим анализом в диапазоне между 0,010 и 0,020% Р . Если их больше, внутренняя может возникнуть пористость и вызвать утечку, если отливки подвергаются механической обработке. и испытаны давлением.

В дополнение к люминофорной меди следует добавлять чистый цинк. точка, в которой проводятся скимминг и температурные испытания место перед заливкой. Это заменяет цинк, потерянный парообразование при плавлении и перегреве. С этими сплавов, покрывные флюсы используются редко. На некоторых литейных заводах г.
