Изготавливаем ящик для инструментов своими руками – Строительство дома, ремонт в квартире, все для дачи
Жизнь настоящего домашнего мастера не мыслима без большого количества ручных и механических помощников, применяемых для обработки древесины, металла, выполнения различных видов работ. Для хранения инструментов используются различные приспособления промышленного производства и самостоятельного изготовления. Среди наиболее распространенных способов хранения и переноски особое место занимают инструментальные ящики.
Для самостоятельного создания подобных изделий могут быть использованы пиломатериалы или искусственные древесные материалы – ДСП, фанера или OSB плиты.
Процесс выполнения подобного изделия позволяет получить емкость под размеры конкретных инструментов, в отличие от приобретаемых готовых ящиков. Ниже вниманию читателей будет предложено описание последовательности работ по изготовлению подобных ящиков.
Изделие, изображенное ниже, может быть использовано для временного хранения и переноса к месту работ некоторых инструментов.
Или канцелярских товаров, которые нередко находят широкое применение при выполнении разметки.
Изготовление ящика потребует подготовки следующих материалов:
- доска хвойных или лиственных пород толщиной 20 x 100 x 850 мм.
- круглый деревянный стержень диаметром 20 и длиной 260 мм;
- шурупы по дереву – 8 шт. длиной 32 мм.;
- клей по дереву;
- наждачная бумага.
Из инструментов необходимо подготовить линейку, карандаш, электролобзик, дрель, шуруповерт и шлифмашинку любого вида.
Работу начинаем с разметки деталей. Для этого на подготовленную простроганную доску наносим контуры будущих деталей – торцевых и боковых стенок, дна.
Выпиливаем детали электролобзиком, установив предварительно пилку для чистого реза. Кромки и плоскости полученных деталей тщательно обрабатываем наждачной бумагой.
В торцевых стенках по центру на равном расстоянии от нижней кромки размечаем центр и просверливаем глухое отверстие глубиной около десяти миллиметров, диаметр которого равен диаметру круглого стержня.
После подготовки отверстий можно приступать к сборке изделия. Для обеспечения максимальной прочности кромки боковых стенок и дна смажьте клеем, нанеся его тонким слоем. Торцы круглого стержня также предварительно покройте клеем.

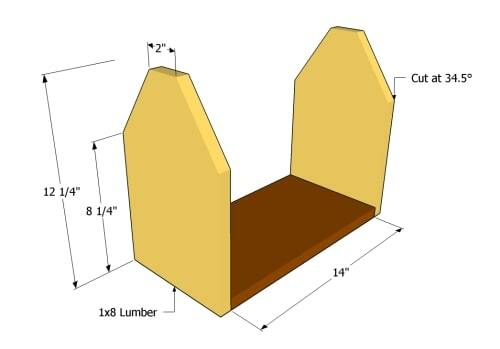

Установите боковые стенки и дно одним из торцов к фигурным стенкам и присоедините детали саморезами. Установите в подготовленное отверстие стержень одним из торцов. После этого выполните те же операции со второй фигурной стенкой. Для защиты материала ящика обработайте поверхности прозрачным лаком на масляной или нитрооснове.
Конструкция второго ящика для инструментов более вместительна, имеет увеличенные по сравнению с первым размеры. Для его изготовления понадобятся листы фанеры или OSB плиты толщиной 15 и 10 миллиметров. Так же нужно приготовить следующие инструменты: линейка и карандаш для выполнения разметки, электролобзик для выпиливания деталей и ручки, шуруповерт, саморезы для сборки длиной 30 миллиметров, наждачная бумага или шлифовальный станок для выполнения отделки промок и плоскостей деталей.
Размеры изделия 600×400х200 миллиметров. Внутри в верхней части емкости устанавливаются два ящичка для мелких деталей и инструментов, склеенных из более тонкой фанеры. Для их фиксации вдоль боковых стенок крепятся две направляющие, изготовленные в виде полос толщиной не более трех сантиметров.
Процесс изготовления ящика для инструментов начинаем с разметки деталей большого и малых вставных ящиков. По необходимости, каждый мастер может варьировать предполагаемый размер изделия в зависимости от назначения. Размеченные детали выпиливаются электролобзиком и зачищаются шлифовальной бумагой. Детали маленьких ящичков собираются с помощью клея. Для лучшего соединения внутренних стенок, разделяющих пространство на отдельные секции можно выполнить неглубокие пазы по толщине материала. Облегчить работу по склеиванию помогут струбцины и другие приспособления для зажима.
Сборку деталей большого ящика осуществляем с использованием саморезов. Для повышения качества сборки саморезы вставляйте в заранее просверленные и раззенкованные отверстия.
Не забудьте закрепить саморезами две направляющих, параллельных дну ящика, на которые будут опираться маленькие емкости.
Для изготовления ручки можно использовать вариант, предложенный в конструкции, указанной выше, или установить на саморезах достаточной длины круглый стержень. В качестве заготовки для него может подойти отрезок черенка для сельскохозяйственного инвентаря, который не сложно приобрести в любом хозяйственном магазине.
Фанера не относится к влагостойким материалам. Для защиты изделия при работе на улице необходимо пропитать все детали ящика каким либо защитным составом, морилкой или лаком.
Таким образом, выполнив несколько несложных операций, каждый может изготовить для себя удобное приспособление для переноса и хранения инструментов. Использование подобного ящика значительно облегчит процесс выполнения ремонтных и строительных работ не только внутри помещения, но и на территории земельного участка.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение 🙂
Ящик для инструментов своими руками из картона
Как изготовить простой и недорогой ящик для хранения переноски инструмента из гофрированного картона.
Привет друзья, давайте рассмотрим тему самоделок из картона, материал для изготовления самоделок, довольно интересный и достать его можно практически даром.
Нашел интересную статейку от преподавателя Белгородского государственного технологического университета Александра Юрьевича Стемнева на забугорном сайте, ссылка на оригинал статьи будет в конце.
Автор предложил интересную идею изготовления ящика для инструментов из гофрированного картона, поделился чертежами в формате pdf для распечатки и показал весь процесс по изготовлению ящика, а так же продемонстрировал самодельное простое приспособление для точного сгибания картона по линии. Конструкция данного приспособления будет представлена на днях, кому интересно заходите на сайт – чтобы посмотреть.
Внешне ящик из картона, поход, на какой-то подарочный набор с инструментами, в принципе можно дарить в нем и подарки, мне бы было бы не стремно.
Но и использовать по назначению думаю, что тоже можно.
Итак, знакомьтесь, вот и собственно сам ящик, изготовленный из гофрированного картона.

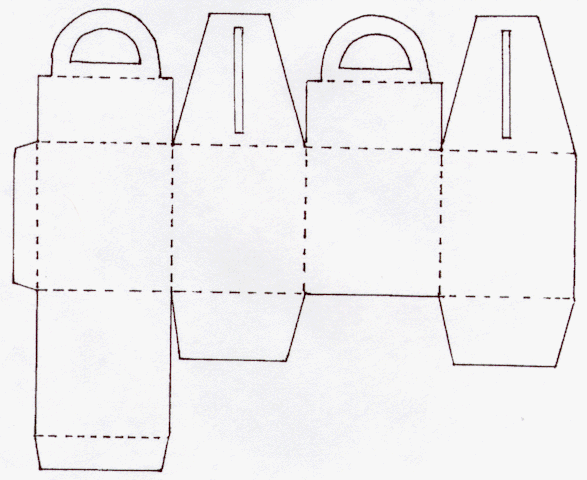

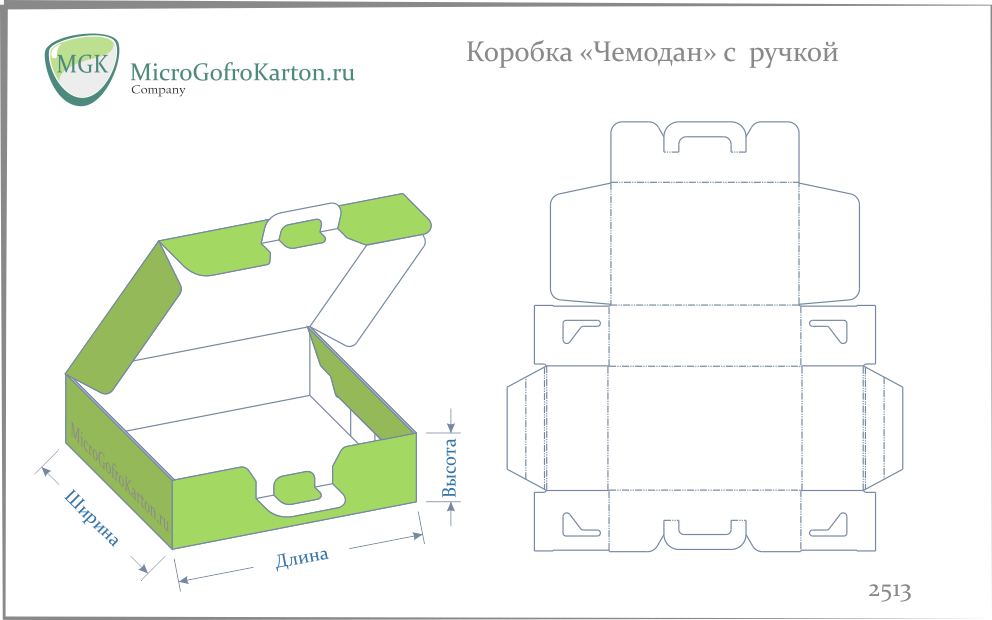

Чертежи ящика для изготовления
Конструктивно ящик состоит из 5 деталей:- основная часть – 1 шт.
- торцевая часть – 2 шт.
- ребро – 2 шт.
Чертежи для распечатки на принтере
Скачать файл:
tool_bag.zip [28,58 Kb] (cкачиваний: 372) .zip
Материалы и инструменты
- Картон гофрированный 4 мм
- Линейки 30, 50 и 100 см
- Канцелярский нож
- Шило
- Карандаш
- Ножницы
- Инструмент для гибки картона. О том, как его изготовить самостоятельно читайте здесь:
Изготовление ящика
Распечатайте чертежи ящика на принтере, и перенесите их размеры на картон используя линейки карандаш и шило.
Для упрощения процедуры, автор приложил чертеж на поверхность и сделал отметки граней при помощи шила, затем, взял линейку и нарисовал линии отрезками от одной точки к другой.
Дальше еще проще, берем канцелярский нож и линейку и начинаем вырезать ранее размеченные детали.
Теперь самое интересное!
Как сделать ровные и идеальные изгибы на картоне. Для этого будет использоваться специальный инструмент: бендер для картона, изготовить его можно самостоятельно, а как это сделать читайте по ссылке.
Итак, приступим, линии гибки отмечены на чертеже пунктирными линиями, также Вы можете заметить что последовательность гибки линий пронумерована, очень важно делать это в определенном порядке.
Первые 8 линий делаются на одной стороне листе, для линий 9 и 10 лист нужно перевернуть.
Переносим отметки линий и прокатываем их бендером для картона.
Теперь сгибаем.
Ниже представлена схема сборки основной части и соединения ее с торцевыми частями.
Начинаем собирать ящик, сгибая основную часть и соединяя ее с 2-мя торцевыми частями.
Торцевые части соединяются проушинами с основной частью.
И завершающий момент – это установка ребер.
Ребра устанавливаются в прорези проушин торцевых частей, и являются элементом обеспечивающим жесткость и устойчивость коробки.
Сделали? Молодцы. Теперь можно посмотреть, что получилось в итоге.
Оригинал статьи Nml235l
Toolbox Чертежи по дереву — инструкции своими руками
Ящики для инструментов
Бесплатные организационные планы деревообработки в мастерской – Планы и практические советы, где получить бесплатные планы деревообработки и купить план.
Рекламная реклама
Ящик для инструментов для резьбы
Если вы резчик по дереву, возможно, вам понадобится этот ящик для инструментов для резьбы по дереву. Этот набор инструментов был создан с целью сделать его максимально легким. Перейдите по ссылке, чтобы узнать, как его построить. Вы можете внести некоторые изменения, чтобы хранить и другие инструменты.
Сообщить о неработающей ссылке
Ящик для инструментов на ножках
Это ссылка на рисунок Google 3D SketchUp для ящика для инструментов на ножках. Ящик для инструментов приподнят для удобства использования и имеет выдвижной ящик.
Ручка и верхняя часть плоские, поэтому ее можно использовать в качестве пилы. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.
Сообщить о неработающей ссылке
Набор инструментов 3D-головоломка
Это ссылка на 3D-чертеж Google SketchUp для трехмерной головоломки с набором инструментов. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала.
Сообщить о неработающей ссылке
Детский набор инструментов
Это ссылка на 3D-чертеж Google SketchUp для набора инструментов для начинающих плотников. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения. Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.
Сообщить о неработающей ссылке
Ящик для инструментов плотника
Это ссылка на чертеж Google 3D SketchUp для набора инструментов плотника. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете.
Сообщить о неработающей ссылке
Ящик для инструментов, Чайлдс
Соберите этот ящик для инструментов вместе с ребенком или подарите его. Наполненный небольшими инструментами, он станет отличным подарком на день рождения или Рождество.
Сообщить о неработающей ссылке
Набор инструментов в японском стиле
Это ссылка на рисунок Google 3D SketchUp для набора инструментов в японском стиле. Вам понадобится программное обеспечение SketchUp, чтобы загрузить этот чертеж, и он находится в свободном доступе в Интернете. Мы не предоставляем поддержку для этого программного обеспечения.
Не на всех чертежах отображаются размеры, но вы можете использовать инструмент измерения в SketchUp, чтобы легко и точно определить размеры каждой детали пиломатериала. Большинство чертежей не имеют инструкций, предполагается, что вы можете построить их на основе предоставленного завершенного чертежа.
Сообщить о неработающей ссылке
Создайте набор инструментов
Соберите ящик для инструментов с помощью этого руководства по работе с деревом. Это быстрый и простой проект, который вы хотели бы сделать раньше. Идеально подходит не только для инструментов.
Сообщить о неработающей ссылке
Ящик для инструментов, японский
Этот японский ящик для инструментов имеет простые столярные изделия и выдвигающийся верх. Изготовленный из сосны толщиной 3/4 дюйма, авторский ящик для инструментов имеет встроенные ручки и продуманную верхнюю часть, которая скользит, чтобы открываться и закрываться.
Сообщить о неработающей ссылке
Рекламная реклама
Ящик для инструментов
Этот ящик для инструментов удобен как в саду, так и в мастерской.
Это отличный подарок для папы, особенно если он наполнен инструментами.
Сообщить о неработающей ссылке
Ящик для инструментов
Этот красивый и прочный ящик для инструментов предназначен для хранения большого количества инструментов. Он имеет два выдвижных лотка и вместительный отсек для хранения электроинструмента и ручного инструмента.
Сообщить о неработающей ссылке
Ящик для инструментов, Плотники (PDF)
В этом PDF-документе предлагается вариант дизайна для плана Carpenters Toolbox, который был представлен в ShopNotes #62. Примечание. Для просмотра и печати этих схем раскроя на вашем компьютере должна быть установлена программа Adobe Acrobat Reader.
Сообщить о неработающей ссылке
Рекламное объявление
Рекламное объявление
Самостоятельные планы по созданию ящика для инструментов
Я делаю все возможное, чтобы убрать свои инструменты, когда закончу их использовать. Действительно, я делаю! Но почему-то инструменты всегда оказываются на барной стойке на кухне или на моем красивом шкафу из орехового дерева в гостиной.
Именно по этим причинам я решил создать эти чертежи ящиков для инструментов своими руками! Эта коробка тоже особенная — в ней есть три отделения и два небольших ящика, идеально подходящие для хранения всех моих вещей под рукой!
Я использовал цветную морилку на ящике для инструментов с помощью техники сопротивления клею, чтобы добавить красивый дизайн передней части ящика и ящикам. Вместо дюбеля для ручки я использовал старый шпиндель, купленный в местном магазине Habitat for Humanity ReStore. Хотя он был немного коротким, я удлинил его, добавив 1/2 дюйма 1-дюймового дюбеля на каждом конце. Хотя я не совсем доволен пятном на березовой фанере, которое я использовал, я думаю, что оно может быть потрясающим в другом проекте!
Материалы:
- 1-1/4″ гвозди
- 2″ шурупы (для ручки)
- Клей для дерева
- Наждачная бумага (зернистость 100, 150, 220)
- Две маленькие ручки для ящиков или отделочные материалы 901990
- морилка и восковая паста)
Пиломатериалы:
- Половина листа 1/2″ фанеры
- Один 1″ дюбель на 2 футах
Список вырезов:
Все детали (кроме ручки) вырезаны из 1/2″ фанеры
- Два – 8″ x 10-1/2″ – Стороны
- Один — 10-1/2″ x 21″ — снизу
- Два — 12″ x 22″ — спереди и сзади
- Два — 10-1/2″ x 14-1/2″ — по центру сбоку
- Два – 10-1/2″ x 13″ – Полки
- Два – 10″ x 10-3/4″ – Дно ящика
- Четыре – 2-3/8″ x 10″ – Боковины ящика
- Два – 2 -3/8″ x 11-3/4″ – Задняя стенка ящика
- Две – 3″ x 12-1/2″ – Фронтальная панель ящика
- Одна – 1″ Дюбель на 13″ – Ручка
Click на чертежах для большего просмотра!
Примечания к проекту:
Тщательно отшлифуйте каждую деталь перед сборкой.
Это значительно упрощает отделку!
Шаг первый
Вырежьте детали для боков и дна. Прикрепите стороны к основанию, как показано, используя клей и 1-1/4 ″ гвозди.
Шаг второй
Вырежьте детали для переда и спинки. Передняя часть — единственная деталь, детализированная на чертеже. Задняя часть в целом такого же размера, но без отверстий для ящиков. Нарисуйте линии разреза для ящиков, затем просверлите отверстия внутри линий, достаточно большие, чтобы полотно лобзика прошло через них. С помощью электролобзика вырежьте отверстия для ящиков. Прикрепите переднюю и заднюю части к бокам, используя клей и гвозди диаметром 1-1/4″.
Шаг третий
Вырежьте детали для центральных сторон и полок. Прикрепите полки, как показано, используя клей и гвозди диаметром 1-1/4″.
Шаг четвертый
Вырежьте детали для выдвижных ящиков. Прикрепите стороны к днищу с помощью клея и 1-1/4 ″ гвоздей. Таким же образом прикрепите заднюю часть, как показано на рисунке.
