технический чертеж – Нахождение изометрического вида объекта с вида спереди и справа

спросил

Изменено 1 год, 4 месяца назад

Просмотрено 624 раза

$\begingroup$

Мне нужно нарисовать изометрический вид и вид сверху объекта, учитывая только вид спереди и справа.

Я понимаю, как соотносятся друг с другом другие грани этих взглядов. Я просто не понимаю, что делать с этой поверхностью (выделено красным).

  • технический чертеж
  • чертеж
  • чертеж

$\endgroup$

4

$\begingroup$

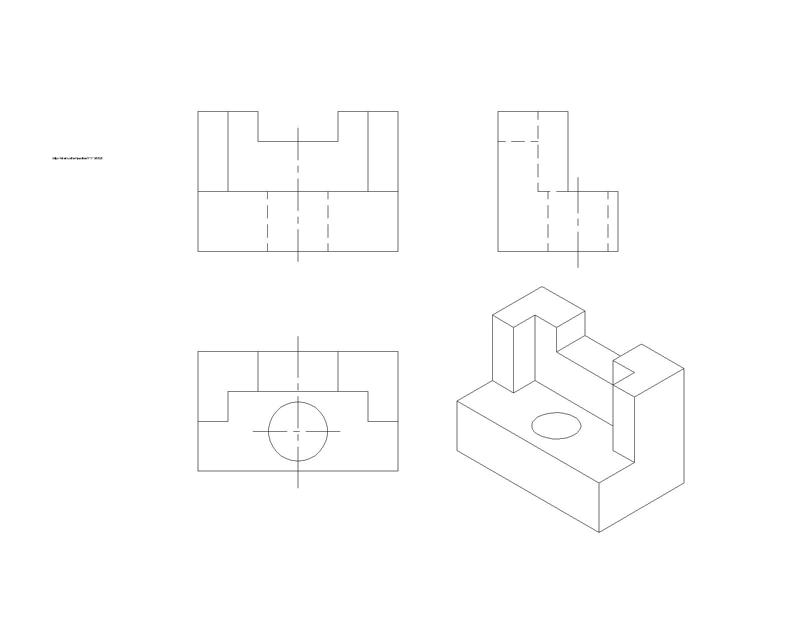

Моя интерпретация следующая (размеры не совсем точны).

$\endgroup$

$\begingroup$

Я вижу 4-решения. Я добавил прямые линии (в GIMP), чтобы изобразить скошенные лица. Либо оригинал, опубликованный NMech, либо обе поверхности скошены, также являются жизнеспособными альтернативами.

(Как заметил NMech, они могут иметь кривизну (за исключением того, что вам, возможно, придется показать центр дуги, если только они не были b-сплайнами (?).

)

$\endgroup$

1

$\begingroup$

Мой снимок на “вид сверху”.

$\endgroup$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

1-й угол против 3-го угла Проекция

Первый угол и проекция третьего угла  являются типами  Ортогональные проекционные системы для рисования инженерных чертежей. Система проекции с 1-м углом популярна в европейских странах, тогда как проекция с 3-м углом популярна в странах Северной Америки и Азии.

Содержание

  • Что такое система ортогональной проекции?
  • Правило ортогональной проекции
  • Проекция первого угла
  • Проекция третьего угла
  • Важность системы проекции первого и третьего угла
  • Разница между проекцией первого и третьего угла

Система проекции ортогонального угла

Для представления 3D-объекта в 2D-плоскости используется система ортогональной проекции. Системы ортогональной проекции используют параллельные линии для проецирования трехмерных объектов на двухмерную плоскость. Мы можем размещать объекты в первом или третьем квадрантах в системе орфографической проекции. Мы не можем использовать второй и четвертый квадранты из-за их ограничений.

Нажмите на эту ссылку!! чтобы узнать, почему мы не можем использовать 2-й и 4-й квадранты в системе орфографической проекции.

Правило ортогональной проекции

В соответствии с правилом ортогональной проекции :

Горизонтальная плоскость поворачивается по часовой стрелке для рисования проекции трехмерного объекта на двухмерную плоскость. Мы реализуем это правило для построения инженерных чертежей в 1-угольной и 3-угольной проекционных системах.

Как работает система Drawing Projecton

Проекция под первым углом

1-я угловая проекция  это тип системы ортогональной проекции, в которой мы размещаем объект в первом квадранте таким образом, чтобы он находился между наблюдателем и плоскостью проекции. Первая угловая проекционная система популярна в европейских странах.

Рисование вида спереди и сверху в проекции под первым углом

Мы проецируем виды спереди и сверху объекта на вертикальную и горизонтальную плоскости для рисования вида спереди и сверху.

По правилу проецирования:

Вращаем горизонтальную плоскость по часовой стрелке. Вращение горизонтальной плоскости перемещает вид сверху вниз проецируемого вида спереди.

Проекция первого угла Положение вида чертежа

Рисование вида справа и слева в проекции 1-го угла

Чтобы нарисовать вид справа и слева, мы проецируем вид объекта справа и слева на вертикальную левую и вертикальную правую плоскости.

В соответствии с правилом ортогональной проекции

Левая плоскость поворачивается влево, чтобы вывести вид справа на двумерную плоскость. Поэтому вид справа проецируется на левую сторону вида спереди, тогда как вид слева проецируется на правую сторону вида спереди.

Пример рисования в 1-й ракурсной проекции

3-й ракурс проекции

3-й ракурс проекции — это тип ортогональной проекции, в которой мы помещаем объект в третий квадрант, а плоскость проекции лежит между наблюдателем и объектом . Система проецирования под третьим углом популярна в США и странах Азии.

Рисование видов спереди и сверху в 3-х ракурсной проекции

Для рисования видов спереди и сверху в 3-х ракурсной проекции. Проецируем объект спереди и сверху на вертикальную и горизонтальную плоскости.

По правилу проецирования

Горизонтальная плоскость поворачивается по часовой стрелке. Этот поворот переносит вид сверху на верхнюю часть проецируемого вида спереди.

Проекция под третьим углом Положение чертежного вида

Чертеж вида справа и слева в проекции под третьим углом

Для рисования правого и левого боковых видов на 2D-плоскости. Проецируем объект правого и левого бокового вида на вертикально-правую и вертикально-левую плоскости.

В соответствии с правилом проецирования:

Правая плоскость развернута вправо, чтобы нарисовать вид справа на 2D-плоскости. Поэтому вид справа проецируется на правую сторону вида спереди.

Аналогично, вид слева проецируется на левую сторону вида спереди. Вид снизу проецируется на нижнюю плоскость и помещается внизу вида спереди.

Пример чертежа в проекции под третьим углом

Важность системы проекции под первым и третьим углом

Неправильное понимание инженерного чертежа при изготовлении детали может привести к отказу от детали и финансовым потерям, поскольку инженерный чертеж детали рисуется по-разному в первом и третьем углах Система угловой проекции.

Чертеж машинного блока в проекции под первым угломЧертеж машинного блока в проекции под третьим углом

На приведенном выше изображении показан чертеж детали в системе проекции 1-го и 3-го угла.

Оба рисунка разные. Мы не можем определить положение отверстия-A относительно отверстие-В, не зная угла проекции. Другими словами, если отверстие A находится слева или справа от отверстия B без ведома проекционной системы.

Разница между проекцией под первым и третьим углом

Разница в проекции под первым и третьим углом заключается в том, как мы размещаем объект и рисуем его виды на 2D-плоскости. Вот разница между 1-й и 3-й угловой проекционной системой.

1-й угол против 3-го угла проекции

6624
Параметр Проекция первого угла Проекция третьего угла
Символ
9023. Объект находится в 3-м квадранте.
Относительное положение Объект находится между наблюдателем и плоскостью проекции. Плоскость проекции находится между наблюдателем и Объектом.
Положение вида сверху Вид снизу снизу Вид спереди сверху.
Положение вида снизу Вид спереди сверху Вид снизу снизу.
Вид слева Вид спереди справа Вид спереди слева.
Вид справа Левая сторона, вид спереди Правая сторона, вид спереди.
